MODE D'EMPLOI LC8L950 SIEMENS

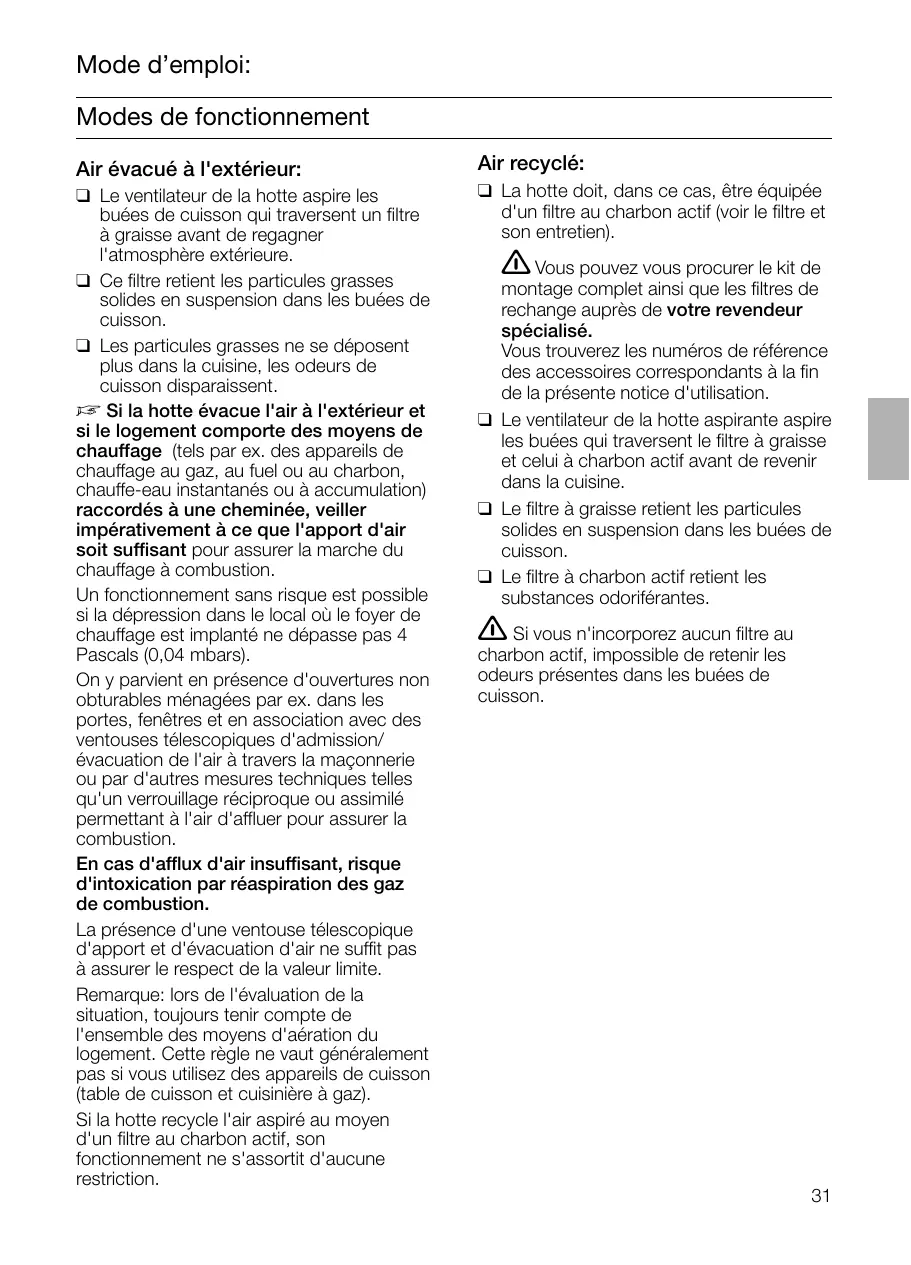

Mode d’emploi: Modes de fonctionnement Air évacué à l'extérieur:

❑ Le ventilateur de la hotte aspire les buées de cuisson qui traversent un filtre

à graisse avant de regagner l'atmosphère extérieure. ❑ Ce filtre retient les particules grasses solides en suspension dans les buées de cuisson. ❑ Les particules grasses ne se déposent plus dans la cuisine, les odeurs de cuisson disparaissent. D Si la hotte évacue l'air à l'extérieur et si le logement comporte des moyens de chauffage (tels par ex. des appareils de chauffage au gaz, au fuel ou au charbon, chauffe-eau instantanés ou à accumulation) raccordés à une cheminée, veiller impérativement à ce que l'apport d'air soit suffisant pour assurer la marche du chauffage à combustion. Un fonctionnement sans risque est possible si la dépression dans le local où le foyer de chauffage est implanté ne dépasse pas 4 Pascals (0,04 mbars). On y parvient en présence d'ouvertures non obturables ménagées par ex. dans les portes, fenêtres et en association avec des ventouses télescopiques d'admission/ évacuation de l'air à travers la maçonnerie ou par d'autres mesures techniques telles qu'un verrouillage réciproque ou assimilé permettant à l'air d'affluer pour assurer la combustion. En cas d'afflux d'air insuffisant, risque d'intoxication par réaspiration des gaz de combustion. La présence d'une ventouse télescopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite. Remarque: lors de l'évaluation de la situation, toujours tenir compte de l'ensemble des moyens d'aération du logement. Cette règle ne vaut généralement pas si vous utilisez des appareils de cuisson (table de cuisson et cuisinière à gaz). Si la hotte recycle l'air aspiré au moyen d'un filtre au charbon actif, son fonctionnement ne s'assortit d'aucune restriction.

❑ La hotte doit, dans ce cas, être équipée d'un filtre au charbon actif (voir le filtre et son entretien).

Vous pouvez vous procurer le kit de montage complet ainsi que les filtres de rechange auprès de votre revendeur spécialisé.

Vous trouverez les numéros de référence des accessoires correspondants à la fin de la présente notice d'utilisation. ❑ Le ventilateur de la hotte aspirante aspire les buées qui traversent le filtre à graisse et celui à charbon actif avant de revenir dans la cuisine. ❑ Le filtre à graisse retient les particules solides en suspension dans les buées de cuisson. ❑ Le filtre à charbon actif retient les substances odoriférantes.

Si vous n'incorporez aucun filtre au charbon actif, impossible de retenir les odeurs présentes dans les buées de cuisson.

Avant la première utilisation

Réglage de l'indicateur de saturation

Remarques importantes:

S'il faut convertir la hotte sur un autre mode

(par ex. du mode Air évacué au mode Air recyclé), vous devrez aussi modifier en conséquence l'indicateur de saturation du filtre (voir la notice de montage).

❑ La présente notice d'emploi vaut pour plusieurs versions de l'appareil.

Elle peut contenir des descriptions d'accessoires ne figurant pas dans votre appareil. ❑ Cette hotte aspirante est conforme aux dispositions de sécurité applicables. Les réparations ne doivent être effectuées que par un spécialiste. Des réparations inexpertes s'assortissent de risques considérables pour l'utilisateur. ❑ Lisez attentivement la présente notice d'emploi avant d'utiliser votre appareil pour la première fois. Elle contient des informations importantes non seulement pour votre sécurité mais aussi pour l'utilisation et l'entretien de l'appareil. ❑ Rangez la présente notice de montage et d'emploi soigneusement pour pouvoir la remettre à un futur propriétaire de l'appareil. ❑ Cet appareil est marqué selon la directive européenne 2002/96/CE relative aux appareils électriques et électroniques usagés (waste electrical and electronic equipment– WEEE). La directive définit le cadre pour une reprise et une récupération des appareils usagés applicables dans les pays de la CE.

Si # ou ã apparaît à l'indicateur: ❑ Voir la section intitulée "Filtre et entretien". Si les touches de la hotte aspirante restent inopérantes: ❑ Débranchez pendant une minute environ la fiche mâle de la hotte aspirante ou retirez le fusible pour la mettre hors tension. Ensuite, réenclenchez la hotte. Si vous avez des questions à poser ou en cas de dérangement, appelez s.v.p. le service après-vente. (Voir la liste des agences du service aprèsvente). Lors de votre appel, veuillez mentionner les numéros suivants:

N° E FD Inscrivez les numéros correspondants de votre hotte dans le cadre ci-dessus. Ces numéros se trouvent à l'intérieur de l'appareil, sur la plaque signalétique accessible une fois la grille de filtre retirée.

Si des réclamations résultent de la

conception et de la pose de la conduite, le fabricant de la hotte aspirante décline toute garantie.

Avant la première utilisation

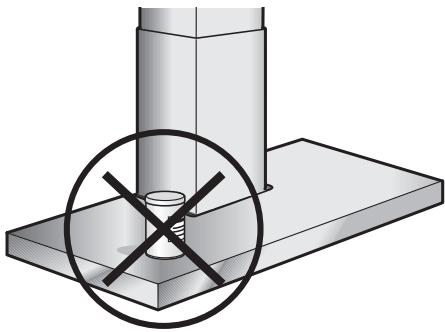

Consignes de sécurité

Ne flambez aucun mets sous la hotte.

Les flammes risqueraient d'atteindre le filtre à graisse et d'y mettre le feu.

Lorsque les foyers sont allumés, des ustensiles de cuisson doivent toujours se trouver dessus.

L'utilisation de cette hotte aspirante

au-dessus d'un foyer à combustibles solides et gazeux (charbon, bois et assimilés) est interdite (voir la notice de montage).

Ne faites pas fonctionner tous les foyers en même temps à la puissance maximale pendant une période prolongée

(15 minutes max.) car vous risquez de vous brûler en touchant les surfaces du boîtier de la hotte, ou vous risquez d'endommager cette dernière. Lorsque la hotte aspirante fonctionne au-dessus d'une table de cuisson, réglez la hotte sur la puissance d'aspiration maximale si trois foyers ou plus de la table sont allumés.

Cette hotte aspirante n'est destinée à servir que pour couvrir les besoins d'un ménage.

Ne faites marcher la hotte aspirante qu'ampoules montées sur leur douille.

Remplacez immédiatement les ampoules défectueuses pour empêcher une surcharge des ampoules restantes.

N'utilisez jamais la hotte aspirante sans filtre à graisse.

Les graisses ou huiles surchauffées peuvent s'enflammer facilement.

Par conséquent, surveillez toujours les plats (frites par ex.) qui se préparent à l'aide de matières grasses ou d'huiles.

Avant la première mise en service,

nettoyez soigneusement la hotte aspirante.

Ne posez rien sur la hotte aspirante.

Ne faites marcher la hotte aspirane qu'avec la plaque de verre en place.

Si l'appareil est endommagé, sa mise en service est proscrite.

Le branchement et la mise en service ne doivent être effectués que par un spécialiste.

Si le cordon d'alimentation de cet

appareil a été endommagé, il faut confier son remplacement au fabricant ou à son service après-vente, ou encore à une personne possédant des qualifications identiques, pour éviter de créer des risques.

Eliminez les matériaux d'emballage conformément à la réglementation (voir la notice de montage).

Utilisation de la hotte aspirante

La méthode la plus efficace pour supprimer les buées de cuisson consiste à:

❑ Enclencher la hotte aspirante en début de cuisson. ❑ Eteindre la hotte aspirante quelques seulement minutes après la fin de la cuisson. Moindre vitesse du ventilateur Arrêt du ventilateur

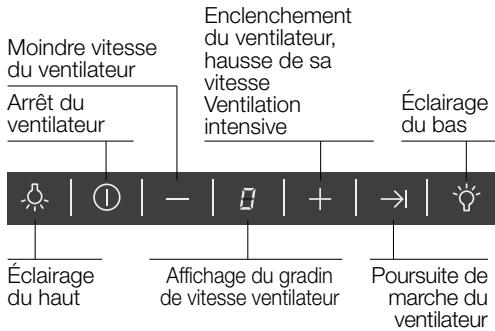

Enclenchement du ventilateur, hausse de sa vitesse

Ventilation intensive

Affichage du gradin de vitesse ventilateur

Poursuite de marche du ventilateur

❑ Lorsque vous appuyez sur une touche, un signal sonore retentit à titre de confirmation. Coupure du signal sonore: ❑ Appuyez simultanément sur les touches 0 et + jusqu'à ce que, env. 3 secondes plus tard, un signal retentisse. Enclenchement du signal sonore: ❑ Répétez cette opération. Enclenchement du ventilateur: ❑ Appuyez sur la touche +. Réglage du ventilateur sur la vitesse désirée: ❑ Appuyez sur la touche +. Le ventilateur passe au gradin de vitesse immédiatement supérieur. ❑ Appuyez sur la touche –. Le ventilateur passe au gradin de vitesse immédiatement inférieur. Coupure du ventilateur: ❑ Appuyez sur la touche 0. La mention { s'éteint au bout d'un temps bref. Ou: ❑ Appuyez sur la touche – autant de fois que nécessaire à ce que le ventilateur s'éteigne. La mention { s'éteint au bout d'un temps bref. 34

Ventilation intensive:

Au niveau intensif, le ventilateur développe sa plus grande puissance. Vous n'en aurez que brièvement besoin. ❑ Appuyez sur la touche + autant de fois que nécessaire à ce que la lettre ç s'affiche. ❑ Si vous n'éteignez pas manuellement la ventilation intensive, le ventilateur revient automatiquement à la vitesse } au bout de 10 minutes. Poursuite de marche du ventilateur: ❑ Appuyez sur la touche !. Le ventilateur tourne 10 minutes à la vitesse |; un point clignote à l'affichage. Ensuite, le ventilateur s'éteint automatiquement. Eclairage: ❑ Vous pouvez utiliser l'éclairage à tout moment, même quand le ventilateur est éteint. ❑ Réglage de la luminosité de l'éclairage du bas : Maintenez la touche a appuyée jusqu'à atteindre la luminosité voulue.

Filtres à graisse: Vous pouvez utiliser divers filtres pour retenir les particules grasses en suspension dans les buées de cuisson. Ces nattes filtrantes sont en métal incombustible. Attention: Plus elles se saturent en particules grasses et plus elles risquent de s'enflammer. D'autre part, leur saturation risque de gêner le bon fonctionnement de la hotte. Important: Prévenez tout risque d'incendie en nettoyant à temps les filtres à graisse en métal. Ce risque est dû à l'accumulation de chaleur pendant la friture ou le rôtissage. Indicateur de saturation: # Lorsque les filtres à graisse sont saturés, un signal retentit pendant 6 secondes après la coupure du ventilateur et la lettre # est allumée. Vous devrez nettoyer les filtres à graisse au plus tard à ce stade de saturation. Nettoyage des filtres à graisse en métal: ❑ En service normal (1 à 2 heures par jour), il faudra nettoyer les filtres à graisse métalliques 1 fois par mois. ❑ Ces filtres sont nettoyables au lavevaisselle. Ils peuvent changer légèrement de couleur au lavage. ❑ Le filtre doit reposer non serré dans le lave-vaisselle. Il ne doit pas être coincé. Important: Ne lavez pas en même temps la vaisselle et les filtres métalliques fortement saturés en matière grasse. ❑ Si vous les nettoyez à la main, mettez les filtres à tremper pendant plusieurs heures dans de l'eau très chaude additionnée de produit à vaisselle. N'utilisez pas de détergents aggressifs, contenant un acide ou une base. Ensuite, brossez les filtres, rincez-les bien puis laissez-les goutter.

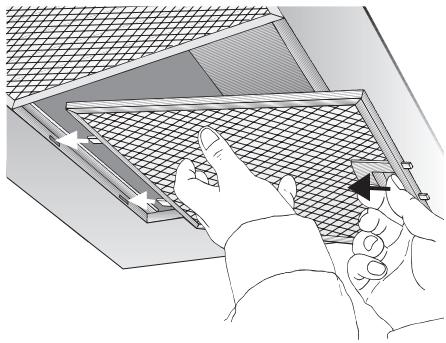

Retrait et mise en place des filtres à graisse en métal:

Attention: les ampoules halogènes doivent s'être éteintes et avoir refroidi. 1. Poussez dans le sens de la flèche le cran situé contre chaque filtre à graisse puis abaissez les filtres. Ce faisant, passez l'autre main sous les filtres à graisse.

2. Nettoyer les filtres à graisse.

3. Une fois nettoyés, remettez les filtres à graisse en place. 4. Faites s'effacer la lettre #. ❑ Appuyez sur la touche 0.

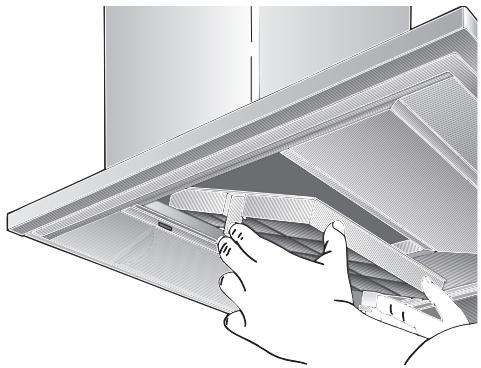

Filtre à charbon actif: Ce filtre sert à retenir les substances odoriférantes lorsque la hotte recycle l'air. Attention: Plus elles se saturent en particules grasses et plus elles risquent de s'enflammer. D'autre part, leur saturation risque de gêner le bon fonctionnement de la hotte. Important: Un changement à temps des filtres à charbon actif prévient le risque d'incendie. Ce risque est dû à l'accumulation de chaleur qui se produit pendant une friture ou la cuisson d'un rôti. Incorporation et déposition: Attention: les ampoules halogènes doivent s'être éteintes et avoir refroidi. 1. Retirez d'abord les filtres à graisse (voir la section intitulée "Retrait et mise en place des filtres à graisse en métal). 2. Mettez en place le filtre à charbon actif.

3. Faites encranter les pattes des deux côtés.

4. Remontez les filtres à graisse en métal (voir la section intitulée "Retrait et mise en place des filtres à graisse en métal). 5. Pour que la lettre ã s'éteigne. ❑ Appuyez sur la touche 0.

Indicateur de saturation: ã

Une fois que le filtre à charbon actif est saturé, un signal retentit pendant 6 secondes après que vous avez éteint le ventilateur et la lettre ã s'allume. Changez le filtre au plus tard lorsque le signal sonore retentit. Changement du filtre à charbon actif: ❑ Hotte fonctionnant normalement (1 à 2 heures par jour), il faudra changer les filtres à charbon actif environ 1 fois par an. ❑ Vous pouvez vous procurer un filtre à charbon actif de rechange dans le commerce spécialisé. Voir la section sur les accessoires spéciaux. ❑ N'utilisez qu'un filtre d'origine. Vous garantirez ainsi un fonctionnement optimal de la hotte. Mise au rebut du filtre à charbon actif usagé: ❑ Les filtres à charbon actif ne contiennent aucune substance nocive. Vous pouvez les mettre à la poubelles de déchets résiduels.

Nettoyage et entretien

Changer les ampoules halogènes

Avant tout nettoyage et entretien, mettez d'abord la hotte hors tension en débranchant la fiche mâle de la prise de courant ou en coupant le disjoncteur/ fusible.

1. Avant tout nettoyage et entretien, mettez d'abord la hotte hors tension en débranchant la fiche mâle de la prise de courant ou en coupant le isjoncteur/ fusible.

Ne nettoyez pas la hotte aspirante à l'aide d'éponges à dos récurant. N'utilisez pas non plus de produits de nettoyage contenant du sable, de la soude, de l'acide ou du chlorure.

❑ Pour la nettoyer, utilisez de l'eau chaude additionnée de produit à vaisselle ou un liquide non agressif à laver les fenêtres. ❑ Ne tentez pas de gratter les salissures. Ramollissez-les avec un essuie-tout humide. ❑ Lors du nettoyage des filtres à graisse, nettoyez la graisse qui s'est déposée dans les endroits accessibles du corps de hotte. Vous prévenez ainsi les risques d'incendie et garantissez ainsi un fonctionnement optimal de la hotte.

Les ampoules halogènes allumées deviennent très chaudes. Le risque de vous brûler demeure, même un moment après les avoir éteintes.

2. Retirez l'anneau de l'ampoule avec un tournevis ou assimilé.

Ne nettoyez les touches de commande qu'avec de l'eau additionnée d'un peu de produit à vaisselle. Utilisez un chiffon doux et humide.

N'utilisez jamais de détergent pour acier pour nettoyer les touches de commande. Surfaces en acier inox: ❑ Veuillez utiliser un produit pour l'acier inox qui le nettoie sans le rayer. ❑ Frottez toujours l'acier inox dans le sens de son polissage. ❑ Nous recommandons notre détergent pour acier inoxydable, n° de réf. 461731. Adresse où passer commande : voir le manuel du SAV. Surfaces en aluminium, peintes et en matière plastique: ❑ N'utilisez pas de chiffons secs. ❑ Utilisez un produit pour vitres mais non aggressif. ❑ N'utilisez pas de détergents aggressifs, contenant un acide ou une base. Respectez les conditions de garantie figurant dans le cahier de service joint.

3. Changez l'ampoule halogène

(ampoule halogène en vente habituelle dans le commerce, 12 volts, 20 watts maxi., douille G4). Attention: douille à enfichage. Ne saisissez l'ampoule qu'avec un chiffon propre.

4. Réencrantez l'anneau de l'ampoule.

5. Pour remettre la hotte sous tension, rebranchez la fiche mâle dans la prise de courant ou remontez le fusible/réarmez le disjoncteur. Remarque: si l'éclairage ne fonctionne pas, contrôlez si les ampoules sont correctement enfoncées.

Changer les ampoules halogènes

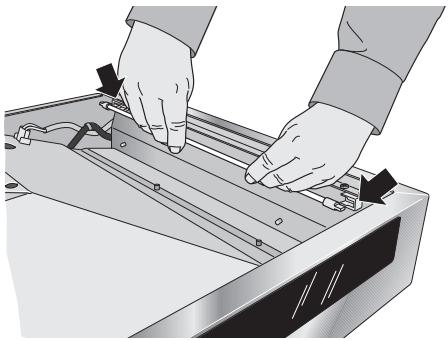

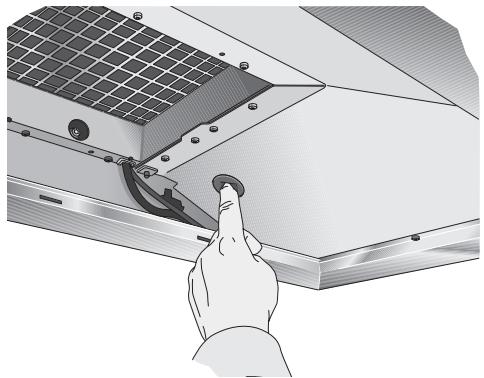

Tubes au néon : 1. Éteignez la hotte aspirante et débranchez la fiche mâle de la prise de courant ou ramenez le disjoncteur en position éteinte pour mettre la hotte complètement hors tension.

5. Remplacez le tube au néon (tube en vente habituelle dans le commerce,

Risque de rompre le tube !

Les tubes au néon allumés deviennent très chauds. Vous risquez de vous brûler même un certain temps après les avoir

éteints. 2. Retirez les filtres à graisse (voir le démontage et le remontage des filtres métalliques à graisse). 3. Soulevez la plaque de verre. Pour ce faire, introduisez le doigt dans l'orifice de passage. 6. Remettez la plaque en verre en place.

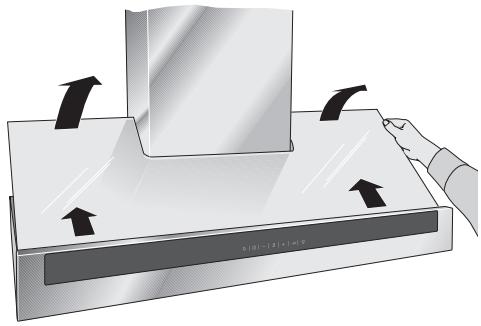

4. Enlevez la plaque de verre.

7. Abaissez prudemment la plaque en verre.

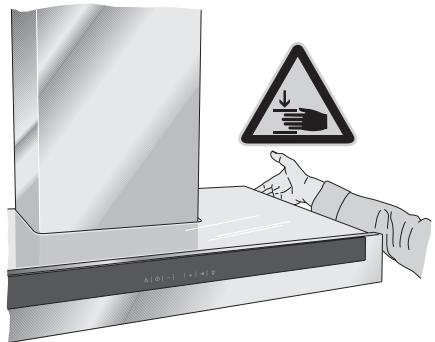

Risque de blessures!

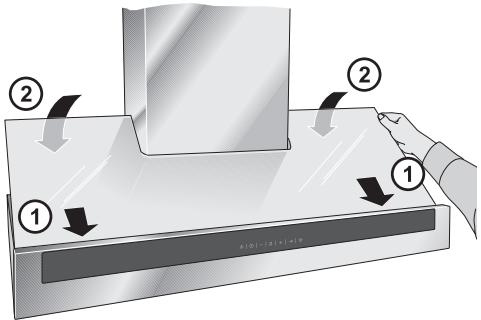

Mettez les 3 tubes au néon en place et posez la plaque en verre (voir la rubrique sur le changement des tubes).

Remarques importantes

Les anciens appareils ne sont pas des déchets sans valeur.

Leur élimination respectueuse de l'environnement permet de récupérer de précieuses matières premières. Avant de vous débarrasser de l'appareil, rendez-le inutilisable.

Pour vous parvenir en parfait état, votre nouvel appareil a été conditionné dans un emballage qui le protège efficacement.

Tous les matériaux d'emballage utilisés sont compatibles avec l'environnement et recyclables. Aidez-nous à éliminer l'emballage en respectant l'environnement. Demandez à votre revendeur ou à votre mairie quelles sont les formes de recyclage actuellement possibles.

L'utilisation de cette hotte aspirante au-dessus d'un foyer à combustibles solides et gazeux (charbon, bois et assimilés) est interdite (voir la notice de montage).

Plus l'écart est faible entre la hotte

aspirante et les foyers et plus il se pourra que la vapeur montant des casseroles se condense et forme des gouttes sur la face inférieure de la hotte.

La plaque en verre et les tubes au néon ont été emballés séparément.

Cette hotte peut évacuer l'air à l'extérieur ou le recycler.

Fixez toujours la hotte bien centrée au-dessus des foyers de la table de cuisson.

L'écart minimum entre les foyers

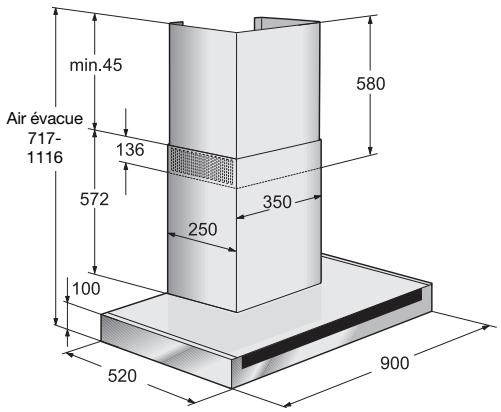

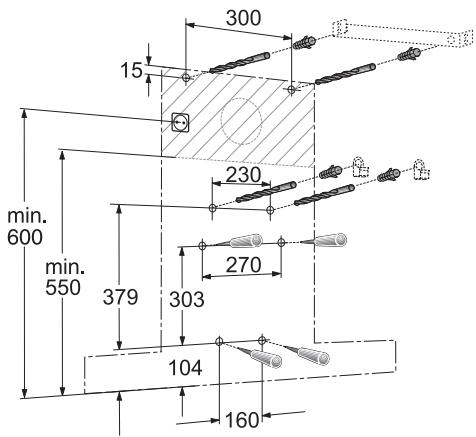

électriques et le bord inférieur de la hotte doit être de 550 mm, voir fig. 1.

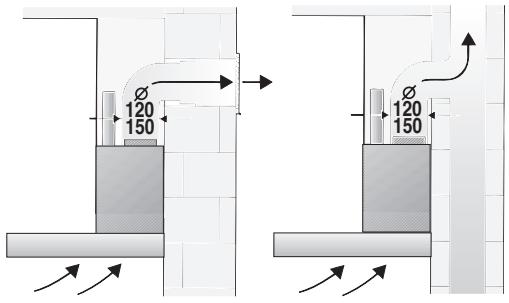

Evacuation de l'air à l'extérieur

L'air vicié est évacué vers le haut par un conduit d'aération ou directement à l'air libre par traversée du mur extérieur.

D L'air vicié ne doit jamais être évacué vers une cheminée en service, rejetant des fumées ou des gaz de combustion, ni vers un conduit servant à l'aération de locaux dans lesquels se trouvent des foyers à combustibles solides, liquides et gazeux. Le mode d'évacuation de l'air vicié devra être conforme aux arrêtés municipaux, préfectoraux, et aux prescriptions légales (par ex. aux ordonnances publiques applicables au bâtiment). Si l'air vicié doit être évacué par des cheminées d'évacuation des fumées et gaz de combustion qui ne sont pas en service, veuillez respecter la réglementation locale et nationale applicable. D Si la hotte évacue l'air à l'extérieur et si le logement comporte des moyens de chauffage (tels par ex. des appareils de chauffage au gaz, au fuel ou au charbon, chauffe-eau instantanés ou à accumulation) raccordés à une cheminée, veiller impérativement à ce que l'apport d'air soit suffisant pour assurer la marche du chauffage à combustion. Un fonctionnement sans risque est possible si la dépression dans le local où le foyer de chauffage est implanté ne dépasse pas 4 Pascals (0,04 mbars). 40

On y parvient en présence d'ouvertures non obturables ménagées par ex. dans les portes, fenêtres et en association avec des ventouses télescopiques d'admission/

évacuation de l'air à travers la maçonnerie ou par d'autres mesures techniques telles qu'un verrouillage réciproque ou assimilé permettant à l'air d'affluer pour assurer la combustion. En cas d'afflux d'air insuffisant, risque d'intoxication par réaspiration des gaz de combustion. La présence d'une ventouse télescopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite. Remarque: lors de l'évaluation de la situation, toujours tenir compte de l'ensemble des moyens d'aération du logement. Cette règle ne vaut généralement pas si vous utilisez des appareils de cuisson (table de cuisson et cuisinière à gaz). Si la hotte recycle l'air aspiré au moyen d'un filtre au charbon actif, son fonctionnement ne s'assortit d'aucune restriction. Si l'air vicié traverse le mur extérieur, utilisez une ventouse télescopique.

Pour que la hotte aspirante ait le meilleur rendement, veillez à ce que: ❑ Le conduit d'évacuation soit court et lisse. ❑ Il ait le moins possible de coudes. ❑ Il ait le plus fort diamètre et que les coudes soient les plus arrondis possibles. L'emploi de conduits d'air vicié longs, rugueux, formant de nombreux coudes ou d'un trop petit diamètre fait descendre le débit d'air en dessous du débit optimal, tout en accroissant le bruit d'aspiration.

Si des réclamations résultent de la conception et de la pose de la conduite, le fabricant de la hotte aspirante décline toute garantie.

Conduits de section ronde: Nous recommandons recommandons des conduits au diamètre intérieur de 150 mm mais de 120 mm minimum. Les conduits plats doivent avoir une section intérieure équivalente au diamètre intérieur des conduits ronds. Les conduits ne doivent comporter aucun coude prononcé. 120 mm l = 113 cm2 de section 150 mm l = 177 cm2 de section. Si les conduits ont des diamètres différents: utilisez du ruban adhésif à étancher. Si la hotte évacue l'air à l'extérieur, veillez à ce que l'apport d'air soit suffisant.

Branchement du conduit d'évacuation l 150 mm:

❑ Fixez le conduit d'évacuation directement sur l'orifice.

Branchement du conduit d'évacuation l 120 mm:

❑ Fixez le manchon réducteur directement sur l'orifice du manchon à air. ❑ Fixez le tuyau d'air vicié contre le manchon réducteur.

❑ Avec filtre à charbon actif, lorsqu'il n'est pas possible d'évacuer l'air aspiré par la hotte.

procurer le kit de montage complet auprès de votre revendeur spécialisé.

Vous trouverez les numéros de référence des accessoires correspondants à la fin de la présente notice d'utilisation.

Branchement électrique

❑ Le mur doit être bien plat et vertical. ❑ Utilisez des chevilles pour assurer une retenue ferme. Poids en kg: Air évacue

Sous réserve de modifications constructives dans l’intérêt du progrès technique.

Conversion du mode Air

évacué au mode Air recyclé Conversion de la commande électronique au mode Air recyclé: ❑ La hotte est livrée réglée en série sur le mode Air évacué. ❑ Pour effectuer la conversion, il faut que la hotte aspirante soit raccordée électriquement mais hors tension.

1. Appuyer sur la touche 0 puis la maintenir enfoncée.

2. Pendant que la mention { 0 est allumée, appuyez en plus sur la touche ! jusqu'à ce que la mention ã s'allume. Ensuite, relâchez la touche. ❑ La mention ã s'éteint au bout d'un temps bref. La commande électronique est désormais réglée sur le mode Air recyclé. ❑ Pour convertir à nouveau la commande électronique sur le mode Air évacué (affichage de la lettre #), il suffit de répéter les opérations décrites aux points 1. et 2. ci-dessus.

La fiche mâle de la hotte aspirante ne pourra être branchée que dans une prise secteur à contacts de terre réglementairement posée. Installer cette prise autant que possible directement derrière le capotage de la hotte.

❑ La prise à contacts de terre doit être raccordée à son propre circuit. ❑ Si, après le montage de la hotte aspirante, la prise à contacts de terre n'est plus accessible, il faudra installer un dispositif de coupure, comme s'il s'agissait d'un branchement définitif. Si le cordon doit être raccordé définitivement au secteur: Dans ce cas, le branchement de la hotte ne pourra être effectué que par un électricien-installateur agréé auprès de la compagnie locale/nationale distributrice d'électricité. Prévoir un dispositif de coupure côté secteur. Valent comme tel les commutateurs dont l'ouverture entre contacts dépasse 3 mm et qui sectionnent tous les pôles. Figurent parmi eux également les disjoncteurs et contacteurs.

Si le cordon d'alimentation de cet appareil a été endommagé, il faut confier son remplacement au fabricant ou à son service après-vente, ou encore à une personne possédant des qualifications identiques, pour éviter de créer des risques.

Caractéristiques électriques: Vous les trouverez après avoir retiré le cadre pour filtre, sur la plaque signalétique, à l’intérieur de l’appareil.

Toujours mettre l'appareil hors tension avant d'effectuer des réparations.

Longueur du cordon de branchement: 1,30 m. Cette hotte aspirante est conforme aux dispositions CE sur l'antiparasitage des appareils électriques.

Cette hotte aspirante est prévue pour le montage contre le mur de la cuisine. 1. Retirer le filtre à graisse (voir la notice d'utilisation). 2. Sur le mur, tracez une ligne médiane allant du plafond jusqu'au bord inférieur de la hotte aspirante. 3. A l'aide du gabarit, marquez sur le mur les emplacements des vis ainsi que, pour faciliter l'opération, les contours de la zone dans laquelle il faudra accrocher la hotte. Veillez bien à la présence d'un écart minimum de 550 mm entre la hotte aspirante et les foyers électriques. Le bord inférieur du gabarit représente le bord inférieur de la hotte aspirante. 4. Percez 2 trous pour la cornière de retenue supérieure et 2 trous pour la cornière de retenue inférieure, de 8 mm de diamètre chacun, puis enfoncez les chevilles jusqu'à ce qu'elles affleurent avec le mur.

Remarque: rappellez-vous que vous aurez peut-être des accessoires spéciaux à monter.

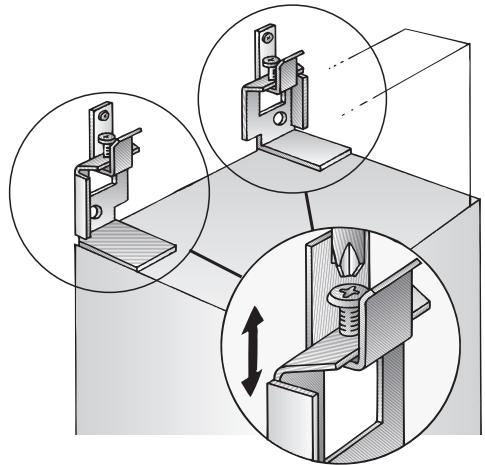

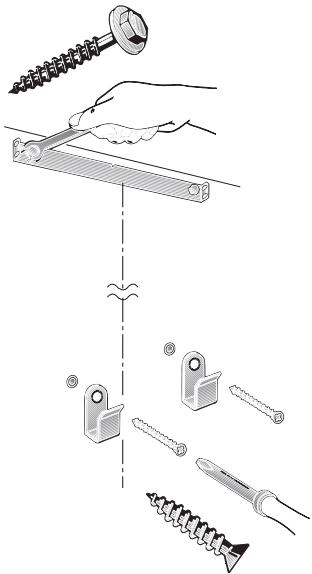

5. Vissez la cornière de retenue supérieure ainsi que les deux cornières inférieures

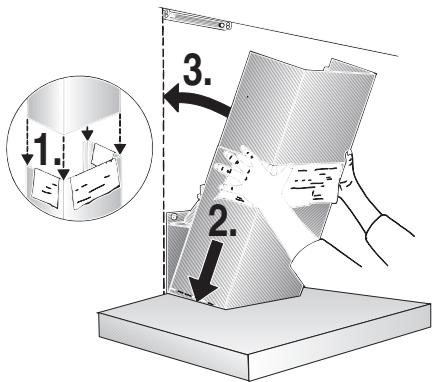

6. Accrochez la hotte. A l'aide des vis de réglage, ajustez sa hauteur et sa verticalité.

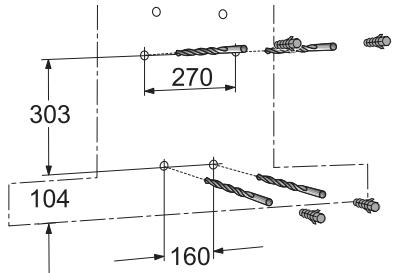

Vérifiez si les 4 trous de fixation inférieurs ont été correctement marqués ; le cas échéant, marquez à nouveau leur emplacement.

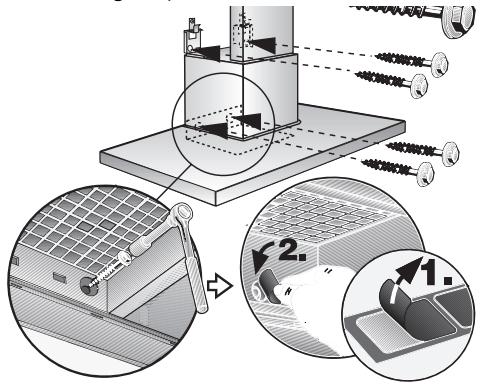

07. Retirez la hotte aspirante. Percez les 4 trous de fixation inférieurs (8 mm de diamètre) puis enfoncez les chevilles jusqu'à ce qu'elles affleurent avec le mur.

08. Accrochez la hotte aspirante puis vissez les 4 vis restantes à fond pour la fixer.

09. Collez une par une les pellicules plastique de protection sur les trous des 2 vis de fixation inférieures situés sur la grille protectrice.

13. Retirez la pellicule de plastique protégeant les deux capots en inox.

Evitez d'endommager les surfaces lisses en acier inox. Prudence : les côtés intérieurs des capots de hotte peuvent présenter des arêtes vives. Risques de blessures. Nous recommandons de porter des gants de protection pendant le montage. 14. Insérer l'un dans l'autre les deux éléments du capotage-cheminée (les fentes de l'élément télescopique supérieur doivent être tournées vers le bas) puis les introduire dans la découpe ménagée à cet effet dans la hotte aspirante. Evitez de rayer les éléments du capotage-cheminée au moment de les introduire l'un dans l'autre. Dans ce but, placez par exemple le gabarit sur les arêtes de l'élément inférieur.

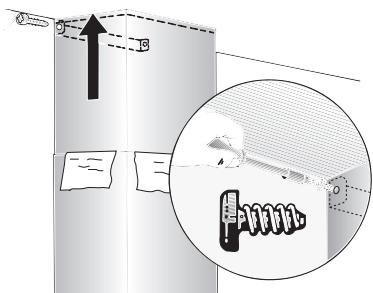

15. Soulever l'élément supérieur puis le visser au moyen de deux vis contre la cornière de retenue.

10. Raccorder la hotte aux tuyaux.

11. Mettez les 3 tubes au néon en place et posez la plaque en verre (voir la rubrique sur le changement des tubes). 12. Réalisez le raccordement électrique de la hotte. 44

16. Remettre le filtre à graisse en place (voir la notice d'utilisation).
