BEDIENUNGSANLEITUNG LC8L950 SIEMENS

Gebrauchsanleitung: Betriebsarten Abluftbetrieb:

❑ Der Lüfter der Dunstabzugshaube saugt den Küchendunst an und leitet ihn durch den Fettfilter ins Freie. ❑ Der Fettfilter nimmt die fettigen Bestandteile des Küchendunstes auf. ❑ Die Küche bleibt weitgehend frei von Fett und Geruch. D Bei Abluftbetrieb der Dunstabzugshaube und gleichzeitigem Betrieb schornsteinabhängiger Feuerungen (wie z. B. Gas-, Öl- oder Kohleheizgeräte, Durchlauferhitzer, Warmwasserbereiter) muss für ausreichend Zuluft gesorgt werden, die von der Feuerstätte zur Verbrennung benötigt wird. Ein gefahrloser Betrieb ist möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte von 4 Pa (0,04 mbar) nicht überschritten wird. Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z. B. in Türen, Fenstern und in Verbindung mit Zuluft-/Abluftmauerkasten oder durch andere techn. Maßnahmen, wie gegenseitige Verriegelung o. ä., die Verbrennungsluft nachströmen kann. Bei nicht ausreichender Zuluft besteht Vergiftungsgefahr durch zurückgesaugte Verbrennungsgase. Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher. Anmerkung: Bei der Beurteilung muss immer der gesamte Lüftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z. B. Kochmulde und Gasherd wird diese Regel nicht angewendet. Wenn die Dunstabzugshaube im Umluftbetrieb – mit Aktivkohlefilter – verwendet wird, ist der Betrieb ohne Einschränkung möglich.

❑ Hierzu muss ein Aktivkohlefilter eingebaut werden (siehe Filter und Wartung).

Das komplette Montage-Set sowie

die Ersatzfilter können Sie beim Fachhandel erwerben. Die entsprechenden Zubehör-Nummern finden Sie am Ende dieser Gebrauchsanleitung. ❑ Der Lüfter der Dunstabzugshaube saugt den Küchendunst an und leitet ihn durch den Fett- und Aktivkohlefilter gereinigt in die Küche zurück. ❑ Der Fettfilter nimmt die fettigen Bestandteile des Küchendunstes auf. ❑ Der Aktivkohlefilter bindet die Geruchsstoffe.

Wird kein Aktivkohlefilter eingebaut, können keine Geruchsstoffe des Küchendunstes gebunden werden.

Vor dem ersten Benutzen

Einstellung der Sättigungsanzeige

Sollte die Umstellung der Betriebsart (Abluft/Umluftbetrieb) notwendig sein, muss auch die Sättigungsanzeige für die Filter entsprechend umgestellt werden (siehe Montageanleitung).

❑ Diese Gebrauchsanleitung gilt für mehrere Geräte-Ausführungen. Es ist möglich, dass einzelne Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zutreffen. ❑ Diese Dunstabzugshaube entspricht den einschlägigen Sicherheitsbestimmungen. Reparaturen dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen. ❑ Bevor Sie das neue Gerät benutzen, lesen Sie bitte sorgfältig die Gebrauchsanleitung. Sie enthält wichtige Informationen für Ihre Sicherheit sowie zum Gebrauch und zur Pflege des Gerätes. ❑ Bewahren Sie die Gebrauchs- und Montageanleitung ggf. für einen Nachbesitzer gut auf. ❑ Dieses Gerät ist entsprechend der europäischen Richtlinie 2002/96/EG über Elektround Elektronik-Altgeräte (waste electrical and electronic equipment – WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor.

Störungen Wenn in der Anzeige ein # oder ã erscheint: ❑ Siehe Abschnitt „Filter und Wartung”. Wenn sich die Dunstabzugshaube nicht bedienen lässt: ❑ Für ca. 1 Minute die Dunstabzugshaube durch Ziehen des Netzsteckers bzw. Ausschalten der Sicherung stromlos machen. Danach neu einschalten. Bei eventuellen Rückfragen oder Störungen, Kundendienst anrufen. (Siehe Kundendienststellenverzeichnis). Bei Anruf bitte angeben:

FD Tragen Sie die Nummern in obige Felder ein. Die Nummern sind auf dem Typenschild, nach Abnahme der Fettfilter, im Innenraum der Dunstabzugshaube zu finden.

Für Beanstandungen die auf

Planung und Ausführung der Rohrstrecke zurückzuführen sind, übernimmt der Hersteller der Dunstabzugshauben keine Gewährleistung.

Vor dem ersten Benutzen Sicherheitshinweise

Unter der Dunstabzugshaube nicht flambieren. Brandgefahr am Fettfilter durch aufsteigende Flammen.

Die Kochstellen müssen immer mit Kochgeschirr abgedeckt sein.

Über einer Feuerstätte für feste und

gasförmige Brennstoffe (Kohle, Holz und dgl.) ist der Betrieb der Dunstabzugshaube nicht gestattet (siehe Montageanleitung).

Betreiben Sie nicht alle Kochstellen gleichzeitig über längere Zeit (max. 15 Minuten) bei höchster Wärmebelastung, sonst besteht Verbrennungsgefahr bei Berührung der Gehäuseoberflächen bzw. Gefahr der Beschädigung der Dunstabzugshaube. Beim Betrieb der Dunstabzugshaube über einem Kochfeld muss bei gleichzeitigem Betreiben von drei oder mehr Kochstellen die Haube in der Maximalstufe betrieben werden.

Ist das Gerät beschädigt, dürfen Sie es nicht in Betrieb nehmen.

Anschluss und Inbetriebnahme dürfen nur von einem Fachmann durchgeführt werden.

Wenn die Anschlussleitung dieses

Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um eine Gefährdung zu vermeiden.

Verpackungsmaterial ordnungsgemäß entsorgen (siehe Montageanleitung).

Diese Dunstabzugshaube ist nur für den Betrieb in Haushalten bestimmt.

Dunstabzugshaube vor der ersten Inbetriebnahme sorgfältig reinigen.

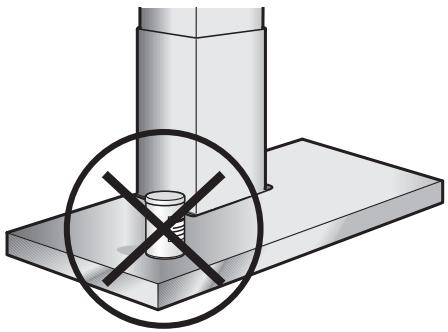

Keine Gegenstände auf der Dunstabzugshaube abstellen.

Dunstabzugshaube nur mit aufgelegter Glasplatte betreiben.

Dunstabzugshaube nur mit eingesetzten Lampen betreiben.

Defekte Lampen sollten sofort ersetzt werden, um Überlastung der restlichen Lampen zu vermeiden.

Dunstabzugshaube nie ohne Fettfilter betreiben.

Überhitzte Fette oder Öle können sich leicht entzünden. Darum Speisen mit Fetten oder Ölen, z. B. Pommes frites, nur unter Aufsicht zubereiten.

Bedienen der Dunstabzugshaube

Der Küchendunst wird am wirkungsvollsten beseitigt durch: ❑ Einschalten der Dunstabzugshaube bei Kochbeginn. ❑ Ausschalten der Dunstabzugshaube erst einige Minuten nach Kochende. Lüfter zurückschalten Lüfter – Aus

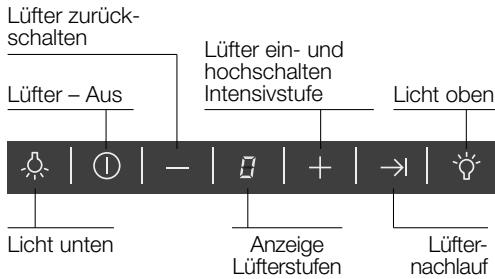

Lüfter ein- und hochschalten Intensivstufe

Anzeige Lüfterstufen

Signalton: ❑ Beim Drücken einer Taste ertönt zur Bestätigung ein Signalton. Ausschalten des Signaltons: ❑ Drücken Sie gleichzeitig die Tasten 0 und + bis nach ca. 3 Sekunden ein Signal ertönt. Einschalten des Signaltons: ❑ Wiederholen Sie den Vorgang. Einschalten des Lüfters: ❑ Drücken Sie die Taste +. Einstellen der gewünschten Lüfterstufe: ❑ Drücken Sie die Taste +. Der Lüfter schaltet eine Stufe höher. ❑ Drücken Sie die Taste –. Der Lüfter schaltet eine Stufe zurück. Ausschalten des Lüfters: ❑ Drücken Sie die Taste 0. Die Anzeige { erlischt nach kurzer Zeit. Oder: ❑ Drücken Sie die Taste – so oft, bis der Lüfter ausschaltet. Die Anzeige { erlischt nach kurzer Zeit. 6

Intensivstufe: Durch die Intensivstufe wird die höchste Leistung erreicht. Sie wird kurzzeitig benötigt. ❑ Drücken Sie die Taste + so oft, bis die Anzeige ç leuchtet. ❑ Wird die Intensivstufe nicht von Hand ausgeschaltet, schaltet der Lüfter nach 10 Minuten selbsttätig auf Stufe } zurück. Lüfternachlauf: ❑ Drücken Sie die Taste !. Der Lüfter läuft 10 Minuten in Stufe |, dabei blinkt in der Anzeige ein Punkt. Danach schaltet der Lüfter selbsttätig aus. Beleuchtung: ❑ Die Beleuchtung kann zu jeder Zeit verwendet werden, auch wenn der Lüfter ausgeschaltet ist. ❑ Einstellen der Helligkeit für die untere Beleuchtung: Halten Sie die Taste a gedrückt, bis die gewünschte Helligkeit erreicht ist.

Filter und Wartung Fettfilter: Zur Aufnahme der fettigen Bestandteile des Küchendunstes sind MetallFettfilter eingesetzt. Die Filtermatten bestehen aus unbrennbarem Metall. Achtung: Bei zunehmender Sättigung mit fetthaltigen Rückständen erhöht sich die Entflammbarkeit und die Funktion der Dunstabzugshaube kann beeinträchtigt werden. Wichtig: Durch rechtzeitiges Reinigen der MetallFettfilter wird der Brandgefahr vorgebeugt, die durch Hitzestau beim Frittieren oder Braten entstehen kann. Sättigungsanzeige: # Bei Sättigung der Fettfilter ertönt nach dem Ausschalten des Lüfters für 6 Sekunden ein Signal und die Anzeige # leuchtet. Spätestens dann sollten die Fettfilter gereinigt werden. Reinigen der Metall-Fettfilter: ❑ Bei normalem Betrieb (täglich 1 bis 2 Stunden) müssen die Metall-Fettfilter 1 x im Monat gereinigt werden. ❑ Das Reinigen kann in der Geschirrspülmaschine erfolgen. Dabei ist eine leichte Verfärbung möglich. ❑ Der Filter muss locker in der Geschirrspülmaschine liegen. Er darf nicht eingeklemmt sein. Wichtig: Stark gesättigte Metall-Fettfilter nicht zusammen mit Geschirr reinigen. ❑ Beim Reinigen von Hand, die Fettfilter in heißer Spüllauge einweichen. Keine aggressiven, säure- oder laugenhaltigen Reiniger verwenden. Danach abbürsten, gut ausspülen und abtropfen lassen.

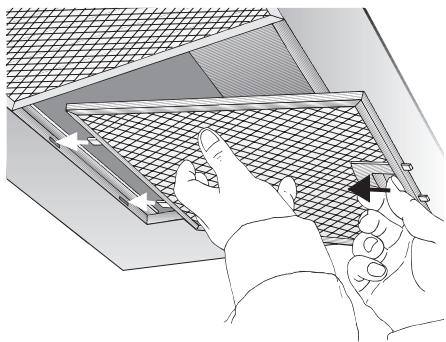

Aus- und Einbauen der Metall-Fettfilter: Achtung: Die Halogenlampen müssen ausgeschaltet und abgekühlt sein. 1. Drücken Sie die Raste an den Fettfiltern in Pfeilrichtung ein und klappen Sie die Fettfilter ab. Fassen Sie daher mit der anderen Hand unter die Fettfilter.

2. Reinigen Sie die Fettfilter. 3. Setzen Sie die gereinigten Fettfilter wieder ein. 4. Löschen Sie die Anzeige #. ❑ Drücken Sie die Taste 0.

Filter und Wartung Aktivkohlefilter: Zum Binden der Geruchsstoffe beim Umluftbetrieb. Achtung: Bei zunehmender Sättigung mit fetthaltigen Rückständen erhöht sich die Entflammbarkeit und die Funktion der Dunstabzugshaube kann beeinträchtigt werden. Wichtig: Durch rechtzeitigen Wechsel des Aktivekohlefilters wird der Brandgefahr vorgebeugt, die durch Hitzestau beim Frittieren oder Braten entstehen kann. Ein- und Ausbauen: Achtung: Die Halogenlampen müssen ausgeschaltet und abgekühlt sein. 1. Bauen Sie die Fettfilter aus (siehe Aus- und Einbauen der MetallFettfilter). 2. Setzen Sie den Aktivkohlefilter ein.

3. Rasten Sie die Laschen auf beiden Seiten ein. 4. Bauen Sie die Fettfilter ein (siehe Aus- und Einbauen der MetallFettfilter). 5. Löschen Sie die Anzeige ã. ❑ Drücken Sie die Taste 0.

Sättigungsanzeige: ã Bei Sättigung des Aktivkohlefilters ertönt nach dem Ausschalten des Lüfters für 6 Sekunden ein Signal und die Anzeige ã leuchtet. Spätestens dann sollte der Aktivkohlefilter gewechselt werden. Wechsel des Aktivkohlefilters: ❑ Bei normalem Betrieb (täglich 1 bis 2 Stunden) muss der Aktivkohlefilter ungefähr 1 x im Jahr ausgetauscht werden. ❑ Der Aktivkohlefilter ist im Fachhandel erhältlich (siehe Sonderzubehör). ❑ Nur Originalfilter verwenden. Dadurch wird die optimale Funktion gewährleistet. Entsorgung des alten Aktivkohlefilters: ❑ Aktivkohlefilter enthalten keine Schadstoffe. Sie können z. B. als Restmüll entsorgt werden.

Reinigen und Pflegen

Auswechseln der Lampen

Dunstabzugshaube durch Ziehen des Netzsteckers bzw. Ausschalten der Sicherung stromlos machen.

Halogenlampen: 1. Schalten Sie die Dunstabzugshaube aus und machen Sie durch Ziehen des Netzsteckers oder Ausschalten der Sicherung die Dunstabzugshaube stromlos.

Dunstabzugshaube nicht mit kratzenden Schwämmen und nicht mit sand-, soda-, säure- oder chloridhaltigen Putzmitteln reinigen! ❑ Zum Reinigen der Dunstabzugshaube heiße Spüllauge oder mildes Fensterputzmittel verwenden. ❑ Kratzen Sie angetrocknete Verschmutzung nicht ab, sondern weichen Sie diese mit einem feuchten Tuch auf. ❑ Beim Reinigen der Fettfilter die zugänglichen Gehäuseteile von abgelagertem Fett reinigen. Dadurch wird der Brandgefahr vorgebeugt und die optimale Funktion bleibt erhalten. Die Bedientasten nur mit milder Spüllauge und einem weichen, feuchten Tuch reinigen. Keinen Edelstahlreiniger für die Bedientasten verwenden.

Die Halogenlampen werden bei Betrieb sehr heiß. Auch einige Zeit nach dem Ausschalten besteht noch Verbrennungsgefahr. 2. Nehmen Sie den Lampenring mit einem Schraubendreher oder ähnlichem ab.

3. Tauschen Sie die Halogenbirne aus (handelsübliche Halogenbirne, 12 Volt, max. 20 Watt, Sockel G4). Achtung: Steckfassung. Zum Anfassen der Birne ein sauberes Tuch verwenden.

Edelstahloberflächen: ❑ Verwenden Sie einen milden nicht scheuernden Edelstahlreiniger. ❑ Reinigen Sie nur in Schliffrichtung. ❑ Wir empfehlen unseren Edelstahlreiniger Nr. 461731. Bestell-Adresse siehe beiliegendes Service-Heft. Aluminium-, Lack- und Kunststoffoberflächen: ❑ Keine trockenen Tücher verwenden. ❑ Verwenden Sie ein mildes Fensterreinigungsmittel. ❑ Keine aggressiven, säure- oder laugenhaltigen Reiniger verwenden.

4. Rasten Sie den Lampenring wieder ein. 5. Stellen Sie durch Einstecken des Netzsteckers oder durch Einschalten der Sicherung die Stromversorgung wieder her. Hinweis: Sollte die Beleuchtung nicht funktionieren, kontrollieren Sie, ob die Lampen richtig eingesteckt sind.

Beachten Sie die Garantiebestimmungen im beiligenden Service-Heft. 9

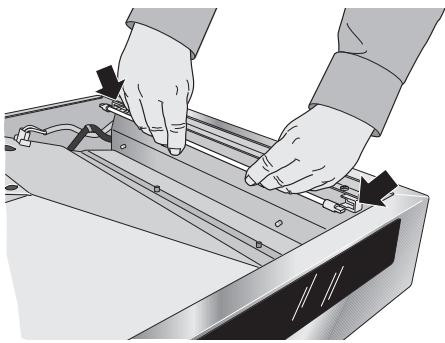

Auswechseln der Lampen Leuchtstofflampen: 1. Schalten Sie die Dunstabzugshaube aus und machen Sie durch Ziehen des Netzsteckers oder Ausschalten der Sicherung die Dunstabzugshaube stromlos.

5. Tauschen Sie die Leuchtstofflampe aus (handelsübliche Leuchtstofflampe, FM 730, 11 Watt).

Die Leuchtstofflampen werden bei Betrieb sehr heiß. Auch einige Zeit nach dem Ausschalten besteht noch Verbrennungsgefahr. 2. Nehmen Sie die Fettfilter ab (siehe Ausund Einbauen der Metall-Fettfilter). 3. Heben Sie die Glasplatte an. Fassen Sie dazu mit dem Finger durch die Tülle. 6. Setzen Sie die Glasplatte wieder ein.

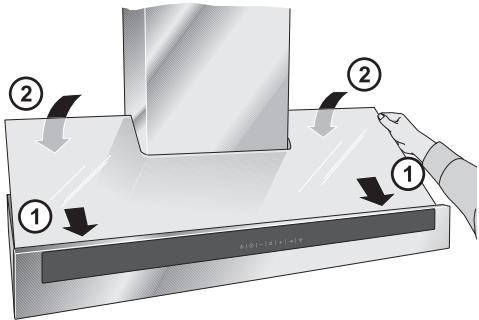

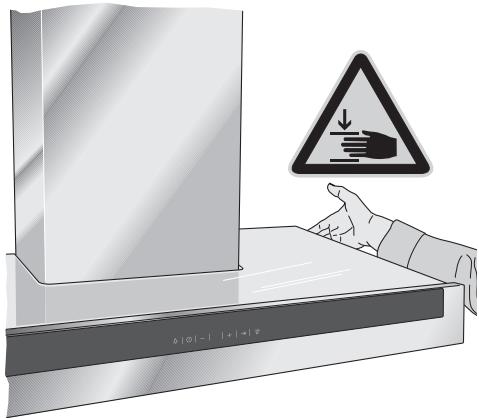

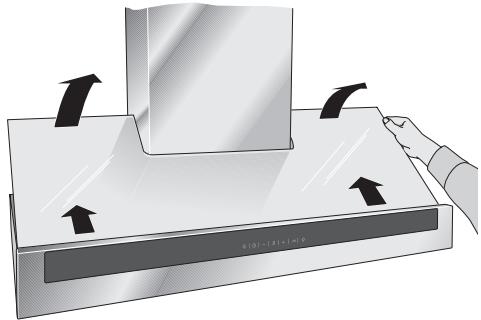

4. Nehmen Sie die Glasplatte ab. 7. Lassen Sie die Glasplatte vorsichtig ab.

Montageanleitung: Wichtige Hinweise

Altgeräte sind kein wertloser Abfall.

Durch umweltgerechte Entsorgung können wertvolle Rohstoffe wiedergewonnen werden. Bevor Sie das Altgerät entsorgen, machen Sie es unbrauchbar.

Ihr neues Gerät wurde auf dem Weg zu

Ihnen durch die Verpackung geschützt. Alle eingesetzten Materialien sind umweltverträglich und wieder verwertbar. Bitte helfen Sie mit und entsorgen Sie die Verpackung umweltgerecht. Über aktuelle Entsorgungswege informieren Sie sich bitte bei Ihrem Fachhändler oder bei Ihrer Gemeindeverwaltung.

Über einer Feuerstätte für feste und gasförmige Brennstoffe (Kohle, Holz und dgl.) ist der Betrieb der Dunstabzugshaube nicht gestattet. Je kleiner der Abstand zwischen Dunstabzugshaube und Kochstellen desto größer ist die Möglichkeit, dass sich durch aufsteigenden Wasserdampf unten an der Dunstabzugshaube Tropfen bilden können.

Die Glasscheibe und die Leuchtstofflampen sind separat verpackt.

Die Dunstabzugshaube ist für Abluftund Umluftbetrieb verwendbar.

Die Dunstabzugshaube immer über der Mitte der Kochstellen anbringen.

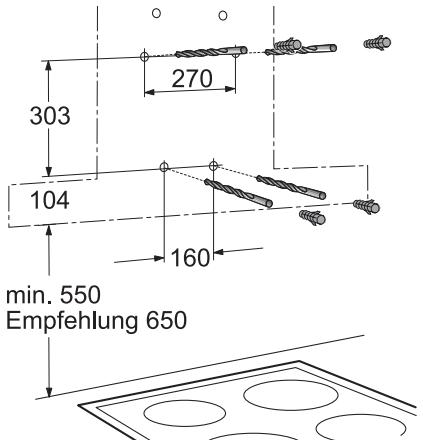

Mindestabstand zwischen Elektro-

kochstellen und Unterkante der Dunstabzugshaube: 550 mm, Abb. 1.

Vor der Montage Abluftbetrieb

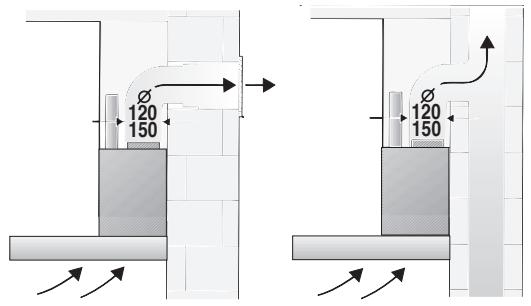

Die Abluft wird über einen Lüftungsschacht nach oben, oder direkt durch die Außenwand ins Freie geleitet. D Die Abluft darf weder in einen in Betrieb befindlichen Rauch- oder Abgaskamin noch in einen Schacht, welcher der Entlüftung von Aufstellungsräumen von Feuerstätten dient, abgegeben werden. Bei der Ableitung von Abluft sind die behördlichen und gesetzlichen Vorschriften (z. B. Landesbauordnungen) zu beachten. Bei Abführung der Luft in nicht in Betrieb befindliche Rauch- oder Abgaskamine ist die Zustimmung des zuständigen Schornsteinfegermeisters einzuholen. D Bei Abluftbetrieb der Dunstabzugshaube und gleichzeitigem Betrieb schornsteinabhängiger Feuerungen (wie z. B. Gas-, Öl- oder Kohleheizgeräte, Durchlauferhitzer, Warmwasserbereiter) muss für ausreichend Zuluft gesorgt werden, die von der Feuerstätte zur Verbrennung benötigt wird. Ein gefahrloser Betrieb ist möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte von 4 Pa (0,04 mbar) nicht überschritten wird.

Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z. B. in Türen, Fenstern und in Verbindung mit Zuluft-/Abluftmauerkasten oder durch andere techn. Maßnahmen, wie gegenseitige Verriegelung o. ä., die Verbrennungsluft nachströmen kann. Bei nicht ausreichender Zuluft besteht Vergiftungsgefahr durch zurückgesaugte Verbrennungsgase. Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher. Anmerkung: Bei der Beurteilung muss immer der gesamte Lüftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z. B. Kochmulde und Gasherd wird diese Regel nicht angewendet. Wenn die Dunstabzugshaube im Umluftbetrieb – mit Aktivkohlefilter – verwendet wird, ist der Betrieb ohne Einschränkung möglich. Wird die Abluft durch die Außenwand geleitet, sollte ein Teleskop-Mauerkasten verwendet werden.

Vor der Montage Optimale Leistung der Dunstabzugshaube: ❑ Kurzes, glattes Abluftrohr. ❑ Möglichst wenig Rohrbögen. ❑ Möglichst große Rohrdurchmesser und große Rohrbögen. Der Einsatz von langen, rauhen Abluftrohren, vielen Rohrbögen oder kleineren Rohrdurchmessern führt zu einer Abweichung von der optimalen Luftleistung und gleichzeitig zu einer Geräuscherhöhung.

Anschluss Abluftrohr l 150 mm: ❑ Abluftrohr direkt am Luftstutzen befestigen.

Für Beanstandungen die auf

Planung und Ausführung der Rohrstrecke zurückzuführen sind, übernimmt der Hersteller der Dunstabzugshauben keine Gewährleistung. Rundrohre: Wir empfehlen Innendurchmesser 150 mm, jedoch mind. 120 mm. Flachkanäle müssen einen gleichwertigen Innenquerschnitt wie Rundrohre haben. Sie sollten keine scharfen Umlenkungen haben. l 120 mm ca. 113 cm2 l 150 mm ca. 177 cm2 Bei abweichenden Rohrdurchmessern: Dichtstreifen einsetzen. Bei Abluftbetrieb für ausreichend Zuluft sorgen.

Anschluss Abluftrohr l 120 mm: ❑ Reduzierstutzen direkt am Luftstutzen befestigen. ❑ Abluftrohr am Reduzierstutzen befestigen.

Umluftbetrieb ❑ Mit Aktivkohlefilter, wenn keine Möglichkeit für Abluftbetrieb vorhanden ist.

Montage-Set können Sie beim Fachhandel erwerben. Die entsprechenden Zubehör-Nummern finden Sie am Ende dieser Gebrauchsanleitung. 13

Elektrischer Anschluss

Vorbereiten der Wand

Die Dunstabzugshaube darf nur an eine vorschriftsmäßig installierte Schutzkontaktsteckdose angeschlossen werden. Die Schutzkontaktsteckdose möglichst direkt hinter der Kaminverblendung anbringen. ❑ Die Schutzkontaktsteckdose sollte über einen eigenen Stromkreis angeschlossen sein. ❑ Ist die Schutzkontaktsteckdose nach der Montage der Dunstabzugshaube nicht mehr zugänglich, muss eine Trennvorrichtung wie beim Festanschluss vorhanden sein.

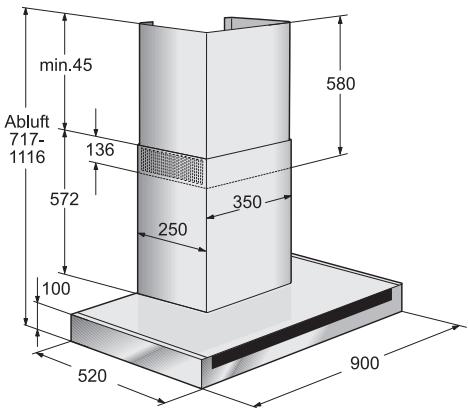

❑ Die Wand muss eben und senkrecht sein. ❑ Für festen Halt der Dübel ist zu sorgen. Gewicht in kg: Abluft

Konstruktionsänderungen im Rahmen der technischen Entwicklung bleiben vorenthalten.

Umstellen Abluft – Umluftbetrieb Umstellung der elektronischen Steuerung auf Umluftbetrieb: ❑ Serienmäßige Einstellung ist Abluftbetrieb. ❑ Die Dunstabzugshaube muss angeschlossen und ausgeschaltet sein.

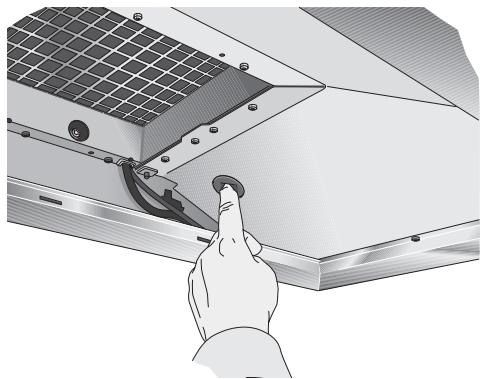

1. Taste 0 drücken und halten. 2. Während die Anzeige { leuchtet zusätzlich die Taste ! drücken, bis die Anzeige ã leuchtet. Danach die Taste loslassen. ❑ Die Anzeige ã erlischt nach kurzer Zeit. Die elektronische Steuerung ist auf Umluftbetrieb eingestellt. ❑ Durch Wiederholen der Schritte 1 und 2 wird die elektronische Steuerung wieder auf Abluftbetrieb umgestellt (Anzeige #).

Bei erforderlichem Festanschluss: Die Dunstabzugshaube darf in jedem Fall nur durch einen beim zuständigen Elektrizitäts-Versorgungsunternehmen eingetragenen Elektro-Installateur angeschlossen werden. Installationsseitig ist eine Trennvorrichtung vorzusehen. Als Trennvorrichtung gelten Schalter mit einer Kontaktöffnung von mehr als 3 mm und allpoliger Abschaltung. Dazu gehören LS-Schalter und Schütze.

Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdung zu vermeiden. Elektrische Daten: Sie sind auf dem Typenschild nach Abnahme der Filterrahmen – im Innenraum des Gerätes – zu finden.

Bei Reparaturen die Dunstabzugshaube generell stromlos machen. Länge der Anschlussleitung: 1,30 m. Diese Dunstabzugshaube entspricht den EG-Funkentstörbestimmungen.

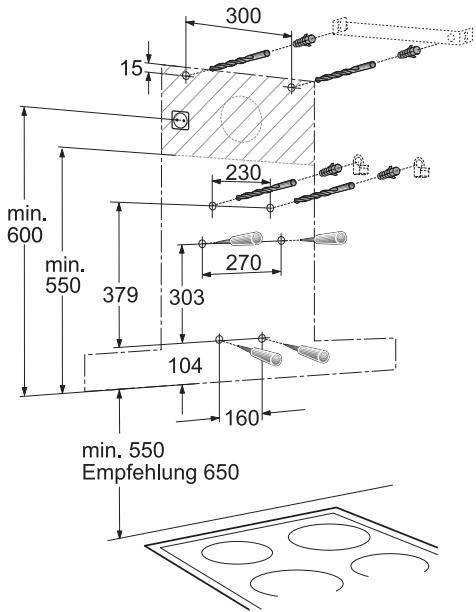

Einbauen Die Dunstabzugshaube ist für die Montage an der Küchenwand vorgesehen. 1. Fettfilter abnehmen (siehe Gebrauchsanleitung). 2. Von der Decke bis zur Unterkante der Dunstabzugshaube eine Mittellinie an die Wand anzeichnen. 3. Mit Hilfe der Schablone Positionen für die Schrauben an der Wand anreißen und zum leichteren Einhängen die Kontur des Einhängebereiches anzeichnen. Auf Mindestabstand Kochstelle – Dunstabzugshaube von 550 mm bei Elektro-Kochstellen achten. Der untere Rand der Schablone entspricht dem unteren Rand der Dunstabzugshaube. 4. 2 Löcher für den oberen und 2 Löcher für die unteren Haltewinkel l 8 mm bohren und Dübel wandbündig eindrücken.

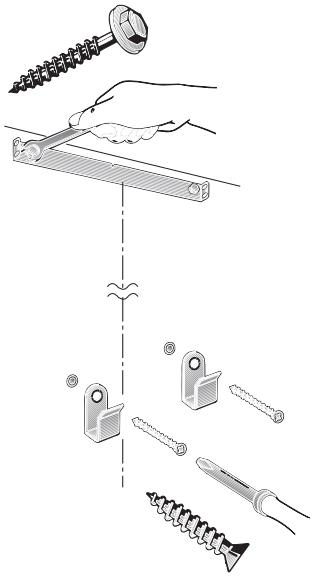

Hinweis: Achten Sie auf eventuell zu montierende Sonderzubehörteile. 5. Den oberen und die zwei unteren Haltewinkel anschrauben.

6. Dunstabzugshaube einhängen. Höhe und waagerechte Lage mit den Verstellschrauben ausrichten. Prüfen, ob die 4 unteren Befestigungslöcher richtig angezeichnet sind, ggf. neu anzeichnen.

Einbauen 07. Dunstabzugshaube abnehmen. Die 4 unteren Befestigungslöcher l 8 mm bohren und die Dübel wandbündig eindrücken.

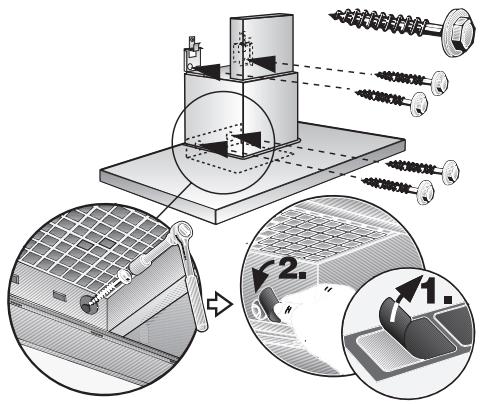

08. Dunstabzugshaube einhängen und mit den restlichen 4 Schrauben festschrauben. 09. Je eine Abdeckfolie über die Löcher der 2 unteren Befestigungsschrauben auf das Schutzgitter kleben.

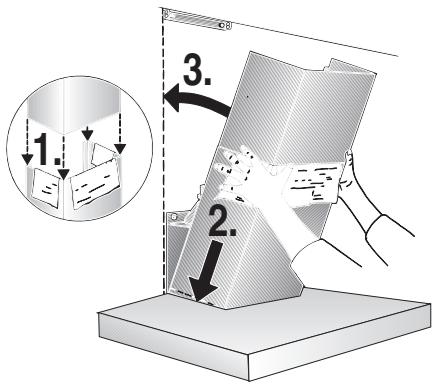

13. Schutzfolie an den beiden Kaminverblendungen abziehen.

Vermeiden Sie Beschädigungen der empfindlichen Oberflächen. Vorsicht: Die Innenseiten der Kaminverblendungen können scharfkantig sein – Verletzungsgefahr –. Wir empfehlen bei der Montage Schutzhandschuhe zu tragen. 14. Die beiden Teile der Kaminverblendung ineinander schieben (Schlitze am oberen Teleskopteil nach unten) und in den Ausschnitt an der Dunstabzugshaube einsetzen. Vermeiden Sie Kratzer beim Ineinanderschieben, in dem Sie z. B. die Montageschablone als Schutz über die Kante der unteren Kaminverblendung legen.

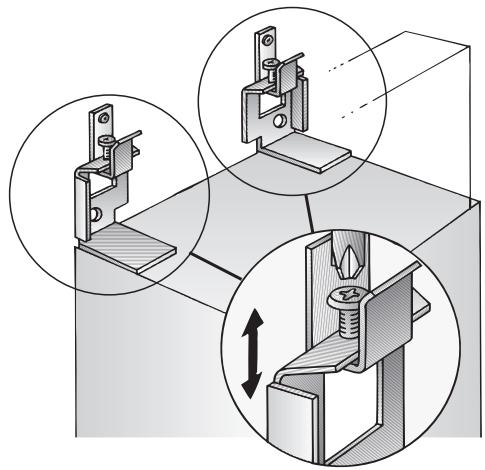

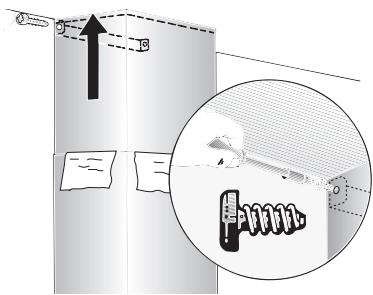

15. Den oberen Teil anheben und mit 2 Schrauben seitlich an den Haltewinkel schrauben.

10. Rohrverbindung herstellen. 11. Die 3 Leuchtstofflampen einsetzen und die Glasplatte auflegen (siehe Auswechseln der Lampen). 12. Elektrische Verbindung für Dunstabzugshaube herstellen. 16. Fettfilter wieder einsetzen (siehe Gebrauchsanleitung). 16
