MANUAL DE UTILIZADOR SHINING PELTROX EICO

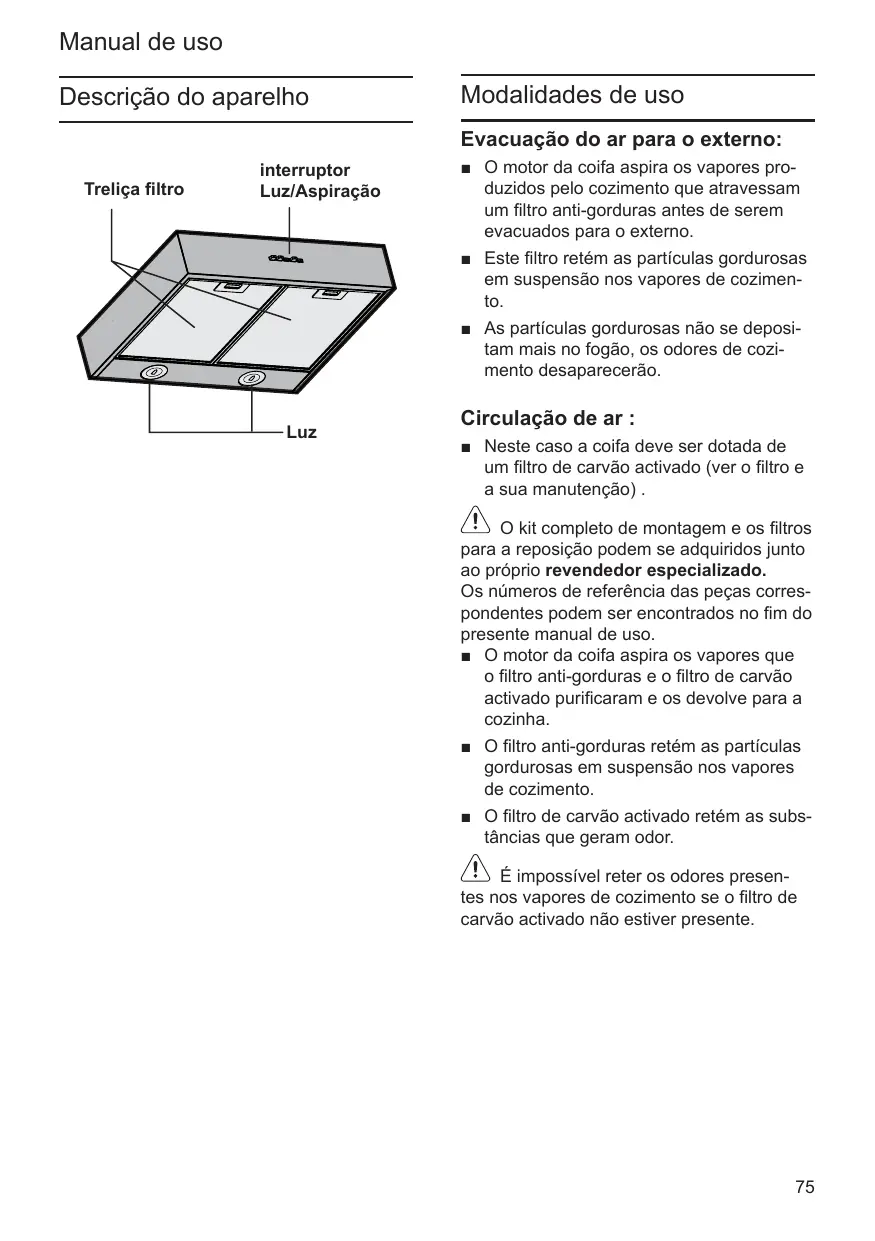

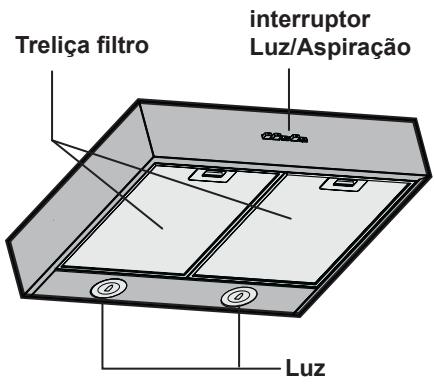

Descrição do aparecido

Modalidades de uso

Evacuação do ar para o externo:

• O motor da coifa aspira os vapeores produzidosleocozimentoqueatravessam umfiltroanti-gordurasantesde serem evacuadosparaooutside.
• Este filtro retém as particulas gordurosas em suspensação nos vapores de cozimento.
  Asparticas gordurosas nao se depositam mais no fogao, os odores de cozimento desaparecerao.

Circulacao de ar :

• Neste caso a coifa deve ser dotada de um FILTER de carvão activado (ver o FILTER e a sua manutenção).

O kit completeness of montagem e os filtros para a reposicao podem se adquiridos muito ao proprietary revendedor especializzato.

Os他们在参考的书籍中找到。

• O motor da coifa aspira os vapores que o FILTER anti-gorduras e o FILTER de carvão aktivado purificaram e os devolve para a cozinha.
• O FILTER anti-gorduras retém as particulas gordurosas em suspensão nos vapores de cozimento.
• O FILTER de carvão activado retém as subsistências que geram odor.

É impossível refer os odeores presentes nos vapores de cozimento se o过滤 de carvão activado não estiver presente.

Advertências importantes:

• O presente manual de uso vale para varías versões do aparelho e, portanto, pode confer descrições de acessórios não presentes no padrão aparelho.
  -Esta coifadeaspiracaoestamconformidadecomasdisposicaoesdesegurancavigentes.

As reparacoes somente devem ser efectuadas por um especialista.

Reparacoes executadas por pessoas não qualificadas augmentam consideravelmente os riscos para o 用户.

• Ler cuidadosamente o presente manual de uso antes de utilizes o aparelho pela primaira vez. O mesmo contente informações importantes não somente para a和个人 segurar, mas quando para o uso e a manutenção do aparelho.
• Conservar o presente manual de instalación e de uso para um futuro propietário do aparecido.

! Descarregar os materiais da embalagem em conformidade com as leis vigentes (vermanual de instalacao).
!Esta coifa de aspiracao somente se destina ao uso domestico.
! Antes de qualquer operacao de limpeza ou manutencao, desligar a coifa da rede electrica tirando a ficha ou desligando o interruptor geral da habitacao.

O aparecido não se destina ao uso por parte de crianças ou pessoas com capacidades físicas, sensoriais ou mentalais reduzidas e com falta de experiencia e conhecelto excepto se as vezes não estiverem sendosupervisionadas ou instruías no uso daaparemagem por parte de uma pessoa responsavel pela segurarca das vezes.

As crianças devem ser controladas de maneira que não brinquem com o aparelho.
! Nunca utiliser a coifa sem a grelha corre-rectamente montada!

A coifa NUNCA deve ser'utiliza como plano de apoio excepto se isto não tiver sido expressamente indicado.
! quando a coifa de cozinha é'utilizada contemporaneamente com outros apareiros a combustão de gás ou outros combustíveis o local deve dispor de suficiente ventilação.
O ar aspirado não deve ser transporte por meio de ductos usados para a descarga dos fumos produzidos por aparelhos a combustão de gás ou de outros combustíveis.
! É severamente proibido cozhar alimentos directamente na chama sob a coifa.
O lavoro de chama livre é danoso para os filtros e pode dar lugar a incêndios, portanto, deve ser absolutamente évitado.
A fritura deve ser feita sob controlo de modo a evitar que o oleo supraquecido se incendeie.
No que diz respeito às medidas(ECricas) e de segurar a serem adoptadas para a descarga dos fumos, ater-se estritamente a quando previstoelines regulamentos das autoridades competentes locais.
A coifa deve ser limpa frequentlyntamente tanto interna quando externamente (PELO MENOS UMA Vez POR MÉS, todavia, respeitar quanto expressamente indicado nas instruções de manutenção indicadas neste manual).
A inobservança das normas de limpeza da coifa e da substituição e limpeza dos filtros comporta riscos de incério.

Antes do uso

Bicos do Fogao a gás e electricos

! Não use o plano de cozedura gás com todos os bicos acemos e na potência Tmaxa por mais de 15 minutos, poised poder havor o perigo que as superficies do exaustor se sobraqueçam causando, deste modo, queimaduras, em caso se toque no exaustor. ParaLEM disso o exaustor pode-se danificar.

Caso sejam realizados 3 bicos a gás delve-se usar o exaustor com a potência Tmaxima.

• NOTA: um fogão grande com uma potência superior a 5Kw ( Tipo WOK) corresponda a 2 bicos standard.
• Nunca use os bicos do foggão a gás sem panelas. Ajuste a chame de modo que não saía para algo do perímetro da panela.

!Não utilizear ou deixar a coifa sem lampadas correctamente montadas devido ao possivel risco deCHOque eletrico.
! Declina-se qualquer responsabilitadepor eventuais inconvenientes, danos ou incéndios provocados ao aparelho derivantesda inobservança das instruções indicadasneste manual.

Uso da coifa de aspiracao

A maneira mais eficaz para eliminar os vapores de cozimento é:

Ligar a coifa no inicio do cozimento.
Desligar a coifa somente algunos Minutes antes o fim do cozimento.

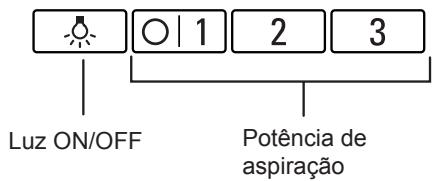

Para ligar:

• SeLECTIONAR a programação desejada do motor de aspiração.

Para desligar:

Volver a 0.

Luz

A luz pode-se acender em qualquer momento, mesmo se o motor de aspiracao estiver desligado.

Atença! Antes de qualquer operação de limpeza ou manutençao, desconectar a coifa da rede eletrica tirando a toma da ou desligando o interruptor geral da habitacao.

Filtros anti-gorduras:

Fildros de metal são utilizados para refer as particulas gordurosas em suspensao nos vapores de cozimento.

Esta trenga é feita em metal não inflamável.

Atença:

Quanto maior a quantidade de particulas gordurosas, maior o risco de incendio. Além disso, aaturação dos filtros impede à coifa de funcional de maneira optima.

Important:

Para evaporar os riscos de incenso, limpar regularamente os filtros metalicos anti-gorduras. Este risco é devido ao acumulo de calor quando os alimentos são fritos ou assados.

Limpeza dos filtros metalicos anti-gorduras:

Para um funciona normal (1 a 2 horas por dia), o FILTER deve ser limpo cada 8 a 10eganas.
- Este filtros pode ser postos na区内 de lavar louça. Sua cor pode mudar ligeiramente com a lavagem.
- O FILTERuve poder se mover na ámbuna de lavar louça. Não deve ficar bloqueado. Importante: Não colocar os filtros metálicos muito sujos de gordura+junto com pratos na ambina de lavar louça.
Em caso de lavagem a maior,deerosfiltrosde molho poralgumas horas emagua mucho quente e detergente.Em seguida,esfregar os filtros,enxaguar bem edeerixar secar.

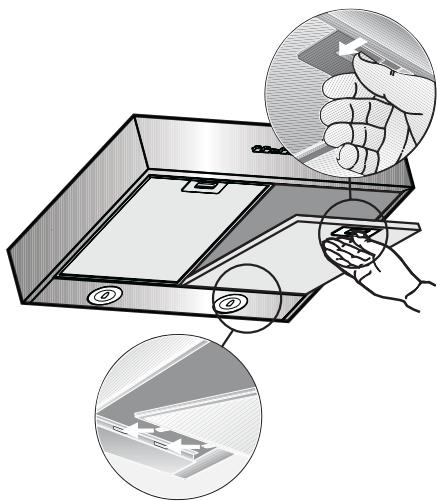

Tirar e recolocar os filtros metalicos anti-gorduras:

1. Empurrar a algo no sentido indicado pela seta contra o filtro anti-gorduras e tirar os filtros.

1. Limpar os filtros anti-gorduras.
2. Uma vez limpos recolocar os filtros anti-gorduras em seu lugar.

Este fioi retem as substancias que apresentam odores quando a coifa funcao na modo recirculacao de ar.

Atença:

Quanto maior a quantidade de particulas gordurosas, maior o risco de incendio. Além disso, a saturação do FILTER impede à coífa de funcional de maneira optima.

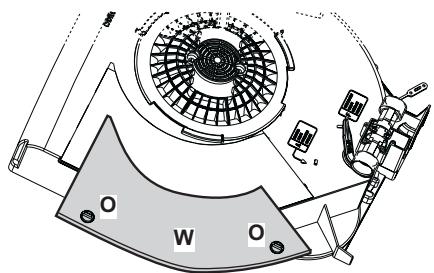

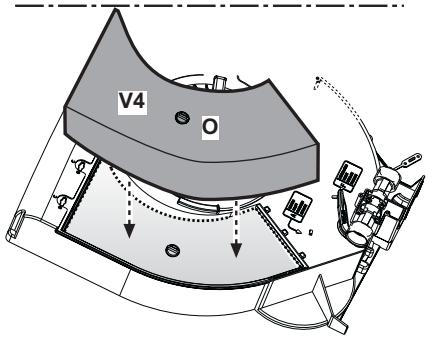

Montagem:

Remover a tampa W girando as manosplas O de 90^ . Inserir o elemento filtrante de carvao activado no interior do respectivo vao e fixa-lo girando a manopla O de 90^ , fechar novamente a tampa.

Remocao:

A Remoção é feita de acordo com uma sequência cronológica inversa.

Troca dos filtros de carvão activado:

A saturação do FILTER de carvão activado se取证a quando um uso mais ou menos prolongado em função do tipo de cozinha e da regularidade da limpeza do FILTER de gorduras. Em todo caso, é necessário

Não pode ser lavado ou regenerado.

• Os filtros de carvão aktivado encontrar-se a vendha nas lojas especializadas (ver acessórios eles).
  Utilizar somente filtros originais. Para garantir um functimento optimo dapropria coifa.

Eliminação filtros de carvão activado usados:

• Os filtros de carvão aktivado não contém substancias nocivas. Por exemplo, poder ser jogados na lata do lixo.

Limpeza e Cuidados:

Antes de qualquer limpeza ou manutenção,
desconectar a coifa da rede electrolytica tirando
a ficha da tomada ou desligando a alimenta
çao no quadro electrolyico.

• Durante a limpeza dos filtros anti-gorduras, eliminar a gordura que se encontra em toda a superficie accesivel da coifa. Isto para limitar os riscos de incendio e garantir um correto funcionaamento da coifa.
• Para a limpeza utilizar agua quente com detergente neutro ou liquido não agressivo para lavar vidros.
• Não raspar a sujeira seca. Deixe de molho com um pano humido sobre a mancha.
• Não utilizes produits de limpeza ou esponjas abrasivas que podem会影响 danos.
• Nota: nunca limpar as superficies de plástico com ℃ alcool (90°) de modo a fazer a aparência de manchas opacas.

Prudência: ventilar bem a cozinha, nunca usar chama viva.

! Recomenda-se limpar o interruptor tipo cursor somente com um pano humido e macio (com agua e um pouco de detergente neutro).

Nunca usar detergentes para limpeza de superficies em aço no interruptor tipo cursor.

Superficies em aço inox:

• Utilizar detergentes para superficies em aço inox.
• Sempre esfregar o aço na direção do grão.

! Nunca usar esponjas abrasivas ou outros detergentes a base de areia, soda caustica, acido ou cloro nas superficies em aço inox.

Superficies em alumínio ou plástico:

Utilizar um pano humido, tipo aquete uso de limpeza dos vidros ou um pano de microfiba.
- Nunca usable panos secos.
Utilizar um detergente para vidros não agressivo.
- Não uso detergentes agressivos a base de acido ou soda caustica.
- Não utilizes produits abrasivos.

Trocar as lampadas

O exaustor é fornecido com umSYSTEMA de iluminação baseado na Tecnologia LED. Os LED garantem uma iluminação melhor e uma)duração de até 10 vezes maior que as lâmpadas tradicionais e economizam 90% de energia electrolytica.

Para substituir, contactar o service de assistencia的技术ica.

Marcar os)númos correspondentes da propria coifa no quadro acima. O numero de série (n^) e a data da producao (FD) se encontrar no interior do aparelho, na placac de sinalização acessível uma vez tirada a grelha.

Antes da instalacao

Informações importantes

! Perigo de vida!

Os gases de combustão aspirados podem levar a intoxicação.

Certifique-se de que ha sempre reposicao de ar fresco suficiente quando o aparecido éutilizzato no modo de exaustao em conjunto com equipamentos de aquecimento que consomem o ar ambiente.

Os equipamentos de aquecimento que consomem o ar ambiente (p. ex. sistemas de aquecimento a gás, oleo, lenha ou carvão, esquentadores, cilindros) realizam para a combustão o ar do local de montagem e transporte os gases de combustão para o exterior atraves de umsystema de exaustão (p. ex. uma chamé).

Quando o exaustor está ligado, retira o ar ambiente à cozinha e aos espacios adjacentes - sem ar suficiente é Criada uma pressão negativa. Os gases tóxicos da chamé ou da conduça de extração voltam a ser aspirados para os espacios de habitação.

• Por isso, tem que existir sempre a reposicao de ar fresco suficiente no local da instalacao.
• Uma caixa de entrada/exaustão de ar,sole por si,não garanthe a manutenção do valor limite.

O funciona sem perigos são é possível se a pressão negativa no local da instalação do fogão não ultrapassar os 4 Pa (0,04 mbar). Isto pode ser consiguito se o ar necessário para a combustão poder ser reposto atraves de aberturas que não fechem (p. ex. portas, janelas), em ligação com uma caixa de entrada/exaustão de ar, que permitam uma circulação de ar suficiente para a combustão.

Consulte sempre a entidade responsavel para avaliar a interligação da ventilação de toda a casa e sugérir as medidas adequadas de ventilação.

Se o exaustor funciona exclusivamente em circulacao de ar, nao existe qualquer limitacao na sua utilizacao.

Os apareiros usados não são lixo sem valor.

A eliminacao dos mesmos respeitando o ambiente ajuda a recuperar preciosas materiaias-primas.

Antes de jogar o aparelho, torná-lo inutilização.

Neste aparelho aparece o*simbolo de reciclagem em conformidade com a Direciva Europaia 2002/96/CEreferente ao Residuos de Aparelhagens Eléctricas e Electronicas (RAEE ou WEEE).

Procedendo a uma eliminação correto de este aparelho, se contribui a fazer qualquer consequencia que possa danificar o ambiente ou a saude.

O*simbolo presente no aparecido ou em sua documentação indica que o mesmo não pode, em hipôtese alguma, ser tratado como lixo urbano. Deve ser deixado em um centro de colecta onde instrumentos electrolycicos ou electrónicos são reciclados.

Para a entrega ao deposito de descarga, respeitar as normas referentes a eliminação do lixo vigentes no País de instalação.

Para obter maioras informacoes referentes ao tratamento, a recuperação e a reciclagem deste aparelho, contactar o département municipal competente, a Empresa de colecta de lixo ou directamente o OWNIO revendedor.

!Para chegar a sua casa em perfeito estado, este aparelho novo foi condicionado emuma embalagem que o protege de maneira eficaz. Todos os materiais de embalagemutilizados são compatíveis com o ambiente e reciclaveis. Ajude-nos a eliminar a embalagem respeitando o ambiente.Solicite ao proprietary revendedor ou ao proprietary municipo quais sao as forma de reciclagem actualmente em vigor.

!Esta coifa pode descarregar o ar para o externo ou recicía-lo.

Fixar a coifa bem centrada sobre os queimadores do plano de cozimento.
A distança minima entre a superficie de suporte dos recipientes no disposito do cozimento e a parte mais baixa da coifa não deve ser inferior a 60cm no caso de fogões eletricos e 65cm no caso de fogões a gás ou mistos.
! Se as instruções de instalação do dispos-ritivo de cozimento a gás especificarem uma distência maior, deve-se levar em conta esta指示ação.

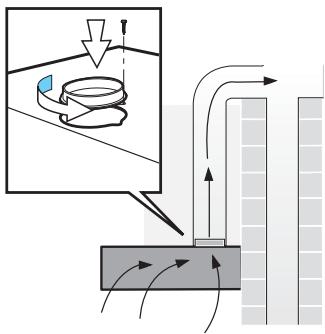

Evacuação do ar para o externo

O ar viciado é evacuado para cima por meio de um tubo de descarga ou directamente para fora atravessando a parede.

Se a coifa evacua o ar viciado para o externo, instalar uma valvula anti-returno na ventosa telescopia.

Se o aparelho não foridotado deuma valvula de anti-returno, a mesma pode ser encontrar em vendas nas lojas especializadas.

Se o ar viciado atravessa a parede externa, instalar una ventosa telescopia.

Para ter um funciona optimumo da coifa,ayarseedado para:

• Ter um tubo de evacuação curto e liso.
  ! Com o menor número possível de curvas.
• Com o maior diametro possivel e com curvas arredondadas.
• O uso de tubos de descarga muito longos, rugosos, com muitas curvas

ou com diametro muito pouco, reduz o fluxo de ar abaixo do;nível optimo e produz mais ruido de aspiracao.

Tubos circulares:
Recomenda-se o uso de tubos com 125 mm de diametro interno.
- Os tubos rectangulares devem ter uma sequção interna equivalente ao diametro interno dos tubos circulares.
Os tubos não devem estar curvas abruptas.

125 mm = 113cm^2 de secção.

Se os tubos tiverem diametros differen-tes:utilizar fita isolante.
Se a coifa evacua o ar para o externo, assegurar uma vizão de ar suficiente.

Instalacao do tubo de descarga

0 125 mm:

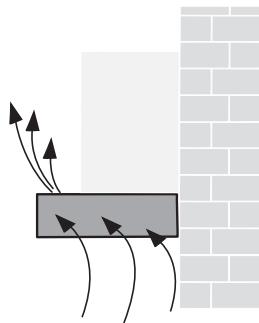

Modalidade ar reciclado

Com FILTER de carvão aktivado quando não for possível descarregar o ar da coífa para fora.

! O kit completeness de instalacao pode ser adquirido muito ao propre revendedor especializzato.

Os números de referencia das peças correspondentes podem ser encontrados no fim do presente manual de uso.

A tensão de rede deve corresponder à tensão指示 a na etiqueta das CHARACTERisticas situada no interior da coifa. Se dotada de ficha, conectar a coifa a uma tomada em conformidade com as normas vigentes posta em zona accesível. Se não dotada de ficha (conexão directa à rede) ou a tomada não se encontrar em zona accesível, aplicar um interruptor bipolar em conformidade com a norma que assegure a desconexão completenessa da rede nas condições da categoria de sobretensão III, conformamente às regras de instalação.

Atença! Antes de conectar novamente o circuito da coifa com a alimentação de rede e de verifcar seu correto funcimento, controlar sempre que o cabo de rede esteja montado corremente.

Atença! A substituição do cabo de alimentação deve ser efectuada pelo service de assistência Tecnica autorizada de modo a prevenir qualquer risco.

Ligue o exaustor só a uma tomada conforme a norma. A tomada deve estar em zona accesível.

A tomada deve ser equipada com o seu circuito de protecao.
- Se après a instalação a tomada já não se puder alcantar se deve providenciar um disposito de interrupção na ligação.

Instalacao fixa:

A instalacao fixa pode ser efectuada por uma pessoa qualificada e autorizada. Providencia uma interrupcao omnipolar com uma abertura dos contactos deleo menos 3 mm, inclusive um "salva vida".

A substituição do cabo está de ser efectuada pelo fabricante, pelo centro de assistência ou por uma pessoa competente e autorizada para fazer eventuales perigos.

Dados electricos:

Os dados tecnicos do aparelho encontrar-se na etiqueta característica dentro do aparelho por vez dos filtros de gordura.

Em caso de conserto deslige o exaustor da rede electrica.

Comprimento do cabo de alimentacao: 1,30m.

O exaustor é conforme às directivas EMC.

Atença! Não conectar o aparecido à rede elétrica quando a instalação não tiver sido totalmente completeness.
! Important, Na versão filtrante, primeiro girar a válvula de conversão em posicao "filtrante" (posicao F) em seguida, fixar a tampa de saída de ar, caso contrario a válvula de conversão poderia travar-se.

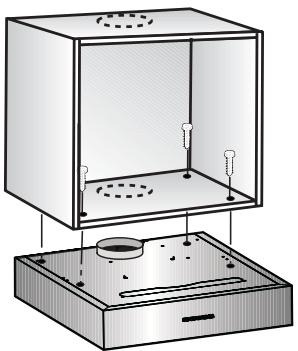

Instalacao debaixo de uma prateleira

Com 4 parafusos.

1. As dimensional dos furos para a montagem pode-se encontrar na base da prateleira pendurada ou poscionando um molde de perfuração sobre a base.

Seleciona a versao de functiOnamento:

Evacuaçao do ar para o externo: Posicao A

Modalidade ar reciclado: Posicao F

1. Assinale os furos para a montagem e forma os furos de guia com um furador. Na versao com evacuação externa (para cima) efectue o furo para a passagagem do tubo de descarga

Na modalidade de ar reciclado aplique a tampa que é fornecida com o fecho do foro de descarga.

• Efectue également (se nécessário) o furo para a passagem do cabo électrique.
• Remova o filtros gorduras (veja instruções para o uso)
• Fixe o exaustor aspirante a base da prateleira.

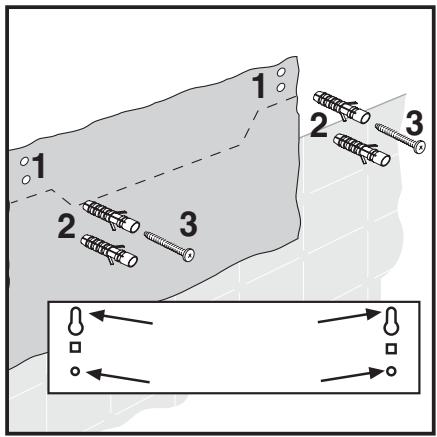

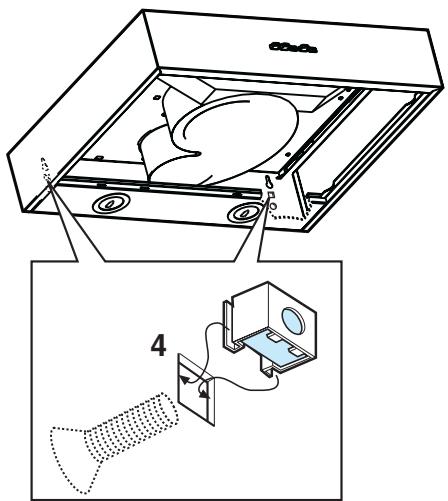

Fixação a uma parede

Com 4 parafusos.

1. marque os furos para a montagem. As dimensoes poder-se encontrar no molde de furaçao.

Selecao a versao de funcaoamento:

Evacuação do ar para o externo: Posicao A

Modalidade ar reciclado: Posicao F

1. faça furos com diametro de 8 mm e introduza os tampões em LINHA com a parede.
2. Aparafuse os parafusos superiores (a direita e a esquerda) até que um espaço aproximativo de 7 mm entre a cabeca do parafuso e a parede.
3. Remova os filtros de gordura (veja instruções para o uso).

Na modalidade de ar reciclado aplique a tampa que é fornecida com o dato do foro de descarga.

1. Fixe as porcas dentro da caixa do exaustor nos ilhos quadrados e do exterior aparafuse até ao final do的方式来 parafusos métricos fornecidos com o equipamento.

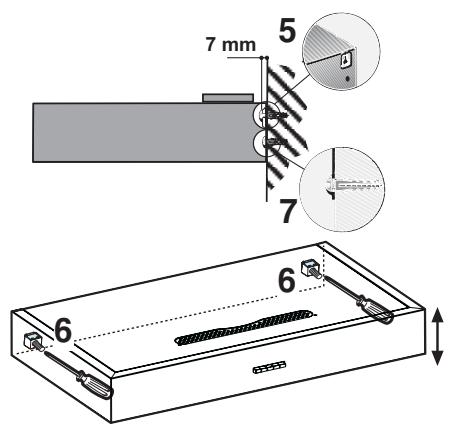

Instalacao

1. Enganche o exaustor aos parafusos superiores.
2. Ajuste o assentamento do exaustor.
3. Introduza e aparafuse a fundo os parafusos nos furos inferiores para a fixação definitiva.
   Monte novamente os filtros de gordura (veja instruções para o uso).

Operações finals de instalacao

Monte novamente o filtro gorduras
Ligue o exaustor a rede elctrica.
