MANUALE UTENTE SHINING PELTROX EICO

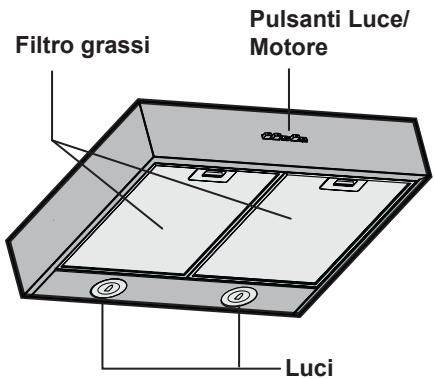

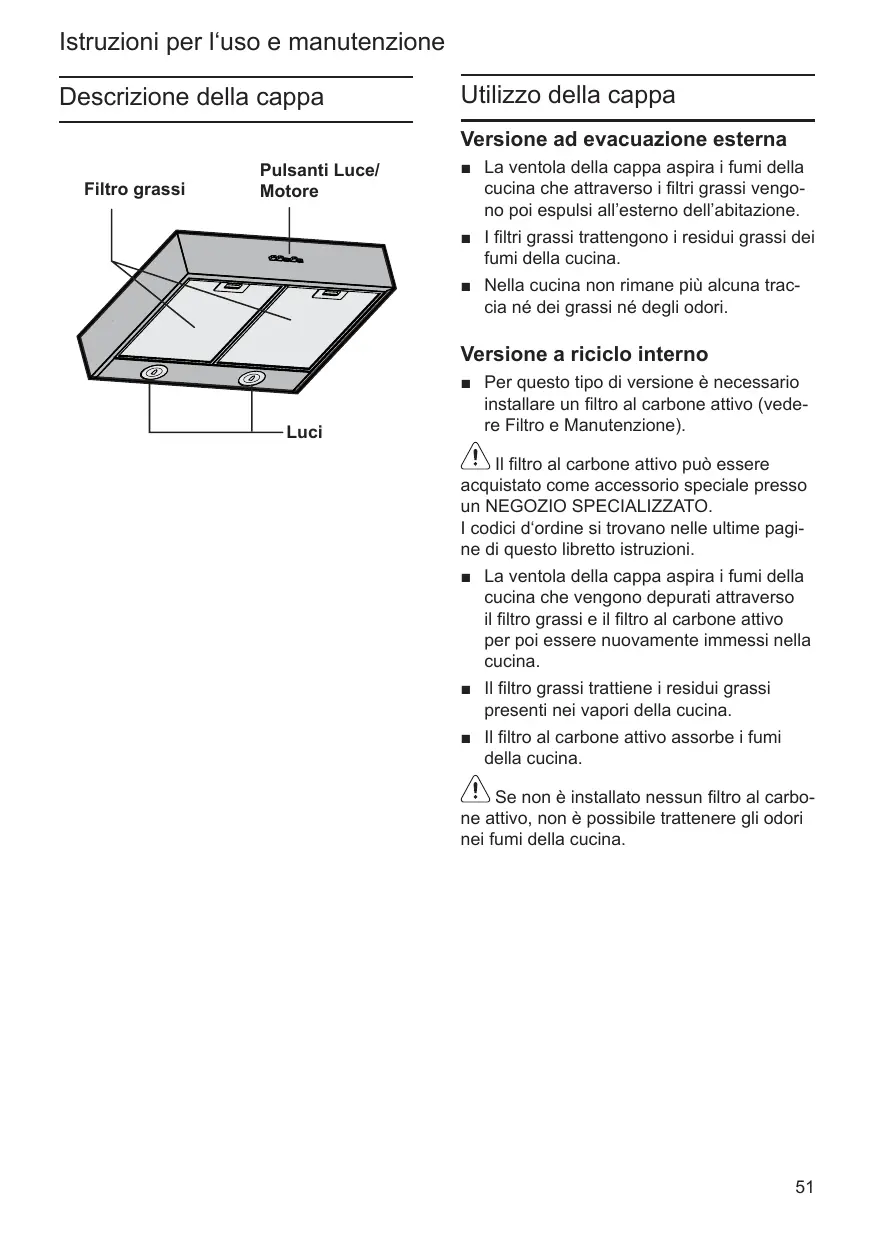

Descrizione della cappa

Utilizzo della cappa

Versione ad evacuatione esterna

La ventola della cappa aspira i fumi della cucina che attraverso i filtri grassi vengo-no poi espulsi all'esterno dell'abitazione.
I filtri grassi trattengono i residui grassi dei fumi della cucina.
Nella cucina non rimane più alcuna traccia né dei grassi né degli odori.

Versiona riciclo interno

Per questo tipo di versione è necessario installare unchio al carbone attivo (vedere Filtro e Manutenzione).

Il filtering al carbone attivo può essere acquistato come accessorio speciale presso un NGOZIO SPECIALIZZATO.

I codici d'ordine si trovano nelle ultime pagi ne di quello libretto istruzioni.

La ventola della cappa aspira i fumi della cucina che vengono depuratiattraverso il filtrograssi e il filtralo al carbone attivo per poi essere nuovamente immessi nella cucina.
Il filtro grassi trattiene i residui grassi presenti nei vapori della cucina.
Il过滤al carboneattivoassorbeifumidiella cucina.

! Se non è installato nessun filtro al carbone attivo, non è possible trattenere gli odori nei fumi della cucina.

Attenzione:

Le istruzioni per l'Uso si riferiscono a diverse versioni di quello dispositivo. Di seguenza, potete trovare descrizioni delle caratteristiche individuali che non si riferiscono al vostro dispositivo specifico.
- Questa cappa è conforme a tutte le relative norme di sicurezza.

Le riparazioni devono essere eseguite solamente da tecnici qualiati.

Riparazioni erronee possono esporre l'utente a rischi considerevoli.

• Prima di usare l'apparecchio per la primaolta, siete pregati di leggere attendentamente queste Istruzioni per l'Uso. Esse contengono informazioni importanti riguardo alla vostra sicurezza personale或者其他 che sull'uso e la manutenzione del dell'apparecchio.
• Si prega di conservare le istruzioni di funzionamento e INSTALLazione per un proprietario successivo.

! Eliminate i materiali di imballaggio correttamente (vedi istruzioni di Installazione).
! Questa cappa è concepita solamente per uso domestico.
Prima di qualsi asi operazione di pulizia o manutenzione, disinserire la cappa alla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.
L'apparechio non è destinato all'utilizzato da parte di bambini o persona con ridotte capacità fisiche sensoriali o mentali e con mancata esperienza e conoscenza a meno cheassi non siano sotto la supervisione o istruiti nell'uso dell'apparecchiatura da una persona responsable per la loro sicurezza.
! I bambini devono essere controllati affinché non giochino con l'appareccchio.
! Mai utilizzare la cappa alla griglia correttamente montata!
! La cappa non va MAI utilizzata come

piano di appoggio a meno che non sia espressamenteindicato.

Il locale deve disporre di sufficiente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri appearecchi a combustione di gas o altri combustibili.
L'aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili.
E' severamente vietato fare cibi alla fiamma除去la cappa.

L'impiego di fiamma libera è dannioso ai filtri e cui doar luogo ad incendi, pertanto devese assere evitato in agli caso.

! La frittura deve essere fattato;.
controllo onde evitare che l'olio surriscaldato.
prenda fuoco.
! Le parti accessibili possono riscaldarsi.
notevolmente quando usate insieme ad
apparecchi per la cottura.
! Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi attenerisi strettamente a quanto previsto dai regolamenti delle autorità locali competenti.
La cappa va frequentlymente pulita sa internamente che esternamente (ALMENO UNA VOLTAAL MESE, rispetto come quante espressamente indicate nelle istruzioni di manutenzione riportate in quello manuale).
L'inosservanza delle norme di pulizia della cappa e della sostituzione e pulizia dei filtri comporta rischi di incendi.

Prima dell'accensione

Fornelli a gas ed elettrici

Non usare un piano di cottura a gas con tutti i fornelli accesi ed alla massima potenza per non più di 15 minuti, altrimenti potrebbe esserci il pericolo che le superficie della cappa si surriscaldi causando percio delle scottature in caso si tocchi la cappa. Inoltre la cappa potrebbe danneggiarsi. Nel caso vengano utilizzati più di 3 fornelli a gas si deve usare la cappa alla massima potenza.

• Notabene: un fornello grande con potenza superiore a 5 KW (tipow WOK) corrisponde a 2 fornelli standard.
• Mai usare i fornelli a gasenza le pentole. Regolare la fiamma in modo che non vada altre il perimetro della pentola.

Non utilizzato o lasciare la cappa priva di lampade correttamente montate per possibi-le rischio di scossa elettrica.
! Si declina agli responsabilità per eventuali inconvenienti, anni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in quello manuale.

Uso della cappa

Il metodo più efficace di rimozione dei fumi prodotti durante la cottura è:

Accendere motore di aspirazione non appena si inizia la cottura.
- Spagnere il motore di aspirazione alcuni minuti dopo la fine della cottura.

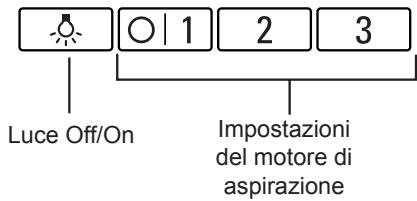

Accensione:

• Selezionare l'impostazione desiderata del motore di aspirazione.

Spegnimento:

Ritornare a 0.

Illuminazione:

La luce peut essere accesa in qualsiasimomento,anche se il motore di aspirazione è spento.

Attenzione! Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa alla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.

Filtro grassi:

Ilhetto grassi serve per catturare le particelle di grasso presenti nei fumi che si sviluppano durante la cottura.

Ilhetto grassi è in metallo ininfiammabile.

Attenzione:

l'augimento della saturazione da residui grassi del filtrò è proportionale al rischio di inflam-mabilità dello stesso e può pregiudicare il buon funzionamento della cappa.

Importante:

provedere regolarmente alla pulizia del filtrograssi .

Pulizia del filtro grassi:

• Con funzionamento normale (da 1 a 2 ore al giorno), ilhetto grassi in metallo delve essere pulito dopo 8-10 settimane.
  Il fatto più essere lavato in lavastoviglia, casa che potrebbe provocare un leggero scoloramento del fatto stesso.
  Ilchioveessereposizionatobiberamente,eNONincastrato,nelalavastoviglie.

Important: non lavare i filtri saturi assieme alle stoviglie.

In caso di lavaggio a mano, immergere per alcune ore il filtro in acqua calda e detersivo. Pulire il filtro con una spazzola, risciacquarla bene e lasciarla sgociolare.

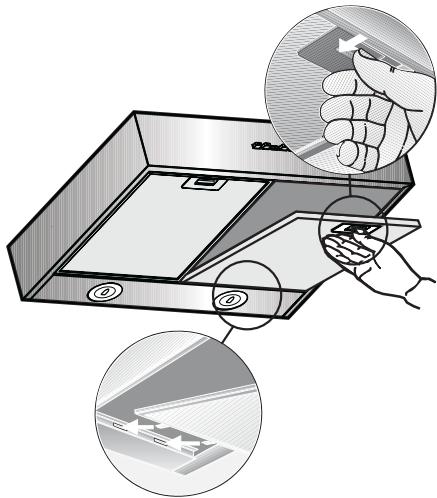

Montaggio e smontaggio dei filtri grassi:

1. Premere lo sgancio a molla dei filtri grassi versuso l'interno e abbassare i filtri.

1. Pulire i filtri.
2. Rimontare i filtri grassi.

Filtro al carbone attivo:

Per la depurazione dei fumi della cucina nella versione a riciclo interno.

Attenzione:

Poiché il Filtering si satura sempre più di grasso,\ eso peut causare un elevato rischio di incendio e una riduzione della capacité aspi-rante della cappa.

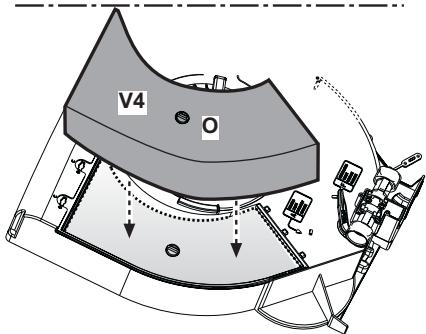

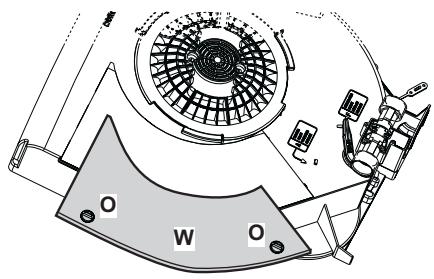

Montaggio:

Rimuovere il coperchio W girando di 90^ i pomelli O.

Inserire il materassino di carbone all'interno del vano apposto e fissarlo girando di 90^ il pomello O, richiudere il coperchio.

Smontaggio:

Per lo smontaggio procedere in senso inverso.

La saturazione del carbone attivo si verifica molto un utilizzo più o meno prolongato, a seconda del tipo di cottura e della regolarità nella pulizia del filtro grassi.

In agli caso è necessario sostituire la cartuccia almeno agli 4 mesi.

Ilchio al carbone cui NON essere lavato o rigenerato.

Il filtralo al carbone attivo può essere acquistato presso un NGOZIO SPECIALIZ-ZATO. (Vedere il paragrafo "Accessori speciali").
Utilizzare solo filtri al carbone attivo originali, per garantire un corretto funzionamento della cappa.

Smaltimento di vecchi filtri al carbone attivo:

I filtri al carbone attivo NON contengono sostenze dannose. Possono dunque essere smaltiti come rifiuti domestici.

Pulizia e cura della cappa

Disinserire l'apparecchio alla corrente elettrica.

• Quando si sostituiscono e si puliscono i filtri (vedere il paragrafo "Filtri e loro manutenzione") pulire le parti accessibili per prevenir incendi e per conservare l'apparecchio in ottime condizioni.
  Utilizzare acqua calda e detersivo per la pulizia dell'apparecchio.

In caso di sporco resistente (presente da lungo tempo) utilizzare un prodotto per la pulizia dei vetri.

Non gratare via lo sporco incrostato, mascioglierlo con un panno bagnato.
- Evitare l'uso di prodotti contententi abrasivi e di spugne che possano rovinare la superficie della cappa;
- Avvertenza: évitare l'uso di alcool su superfici in plastica, poiché potrebbero comparire macchie apache.

Attenzione! Areare bene la cucina e non lasciare fiamme libere.

Pulire i comandi della cappa solamente con un panno morbido e bagnato (solutizione detergente leggera)

Non usare lucidanti per acciaio inossidabile.

Superfici in acciaio inossidabile:

Utilizzare un detergente leggero non abrasivo per acciaio inossidabile.
- Pulire la superficie nella stessa direzione in cui è stata satinata e lucidata.

Non utilizzato nessuno dei materiali seguenti per pulire superfici in acciaio inossidabile: spugne abrasive, agenti per la pulizia contententi sabbia, soda, acido o cloruro!

Superfici in alluminio e in plastica:

Utilizzare un panno per vetri morbido e che non produca filace o un panno in micro-fibra.
Nonutilizzare panni secchi.
Utilizzare un detergente leggero per la pulizia dei vetri. Non utilizzato detergenti aggressivi, acidi o corrosivi.
Nonutilizzare detergenti abrasivi.

Sostituzione delle lampade

La cappa è dotata di un sistema di illuminazione basato sulla technologia LED.

I LED garantiscono una illuminazione ottimale, una durata fino a 10 volte maggiore delle lampade tradizionali e consentono di risparmiare il 90% di energia elettrica.

Per la sostituzione rivolgersi al servizio assistenza tecnica.

Difetti di funzionamento

In caso di domande o di difetti di funzionamento, rivolgersi al centro assistenza clienti. (Vedere l'elenco dei centri di assistenza) Al momento della chiamata indicate:

N^ - E FD

Riportare i numero nei succitati campi. Tali numero sono indicati sulla targhetto che si trova all'interno dell'apparecchio ed è visible dopo aver estratto il blocca-filtro.

Prima dell'installazione

Avvertenze

Pericolo di morte!

I gas di combustione riaspirati possono causare avvenamento.

E necessario assicurare sempre un'alimentazione di aria sufficiente quando l'apparecchio in modalità aspirazione viene utilizzato contemporaneamente a un focolare dipendente dall'aria ambiente.

I focolari che dipendono dall'aria ambiente (per es. a gas, olio, legna o carbone, scaldabagno, caldaie elettriche) ricavano l'aria per la combustione alla stanza ed eliminano i gas di scarico all'esternoattraverso un impianto (per es. camino).

In concomitanza della cappa accesa, alla cucina e dalle stanze adiacenti viene sottratta dell'aria:enza un'alimentazione sufficiente di aria si crea depressione. I gas velenosi dal camino o alla cappa di aspirazione vengono riaspirati nelleStanze.

Assicurare sempre un'alimentazione di aria sufficiente.
- Un'apertura nel muro per alimentazione/ scarico aria non garantisce il rispetto del valore limite.

Un esercizio sicuro è possibile solo se la depressione nellaStanza in cui è installato il focolare non supera i 4 Pa (0,04 mbar). Questo è garantito se l'aria necessaria alla combustione può affliere nellaStanzaattraverso aperture non fisse,per es. portecine restre in combinazione con un canale di adduzione/ scarico aria o altre misure tecniche.

Consultate in agli caso lo spazzacamino responsablee che è in grado di giudicare la ventilazione complessiva in casa e proportre misure adeguate.

Se la cappa è usata solo nella modalità a ricircolo d'aria, il suo esercizio è possibile senza limitazioni.

!Le vecchie apparecchiature domestiche non sono rottami nella valore.

Le materie prime di valore possono essere recuperate riciclando le vecchie apparecchia-ture.

Prima di smaltire la propria vecchia apparecchiatura, renderla inutilizzabile.

Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo correto, l'utente contribuisce a prevenir le potenziali consequences negative per l'ambiente e la salute.

Il simbolo sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consecnato presso l'idoneo punto di raccolta per il risciclaggio di apparecchiature elettriche e elettroniche. Disfarsene seguendo le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e risciclaggio di questo prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negotio presso il quale il prodotto è stato acquistato.

Avete ricevuto la vostra nuova apparecchiaura in un cartone protettivo.

Tutti i materiali di imballaggio sono ecologici e riciclabili.

Si prega di contribuire alla preservazione di un ambiente sano smaltendo i materiali di imballaggio in modo ecologico.

Si prega di chiedere informazioni sulle modalità correnti di smaltimento al proprio rivenditore o presso le autorità locali.

! La cappa può essere fornita per il funzionamento ad evacuazione esterna oanche per il funzionamento a riciclo interno.
Montare la cappa sempre centralmente rispetto al piano di cottura.
! La distance minima fra la superficie di

Prima dell'installazione

supporto dei recipienti sul dispositorio di cottura e la parte più bassa della cappa da cucina deve essere non inferiore a 60cm in caso di cucine elettriche e di 65cm in caso di cucine a gas o miste.

Se leistruzioni di installment del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerneconto.

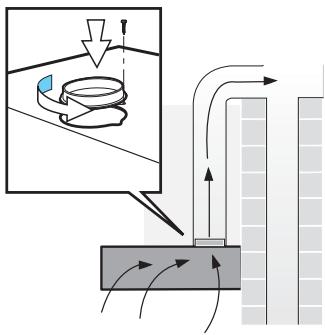

Versione ad evacuatione esterna

I fumi della cucina vengono espulsiattraverso un condotto di scarico versusl'alto o direttamente versusl'esternoattraverso la parete.

Per operare in versione ad evacuatione esterna, dovrebbe essere montato una valvola di non ritorno all'interno della scatole di ventilazione a muro.

Se nessuna valvola di non ritorno è inclusa nella cappa, è possible ottenerla da un rivenditore specializzato.

Installare la valvola di non ritorno:

Installare la valvola di non ritorno all'interno del tubo dell'aria.

! Verificare che la valvola dio non ritorno si possa aprir liberamente.

Se si decide di convogliare i fumi direttamente versuso l'esterno, si dovrebbe installare una scatola telescopica a muro nella parete esterna.

Per un ottima efficienza della cappa aspirante:
Tubo di scarico dell'aria corto e liscio.
Meno curve possibili nel tubo.
Diametro del tubo più large possibile e nessuna curva quello stesso.

Se siutilizzabutidiscarico dell'aria lunghiere ruvidi,tubiconmoltepiegaturetubicon diametro piupiccolo,la percentuadeaspirazione di aria nonsarasa un livello ottimalee ciaraun aunto di rumorosità.

Tubi a sezione rotonda:

Consiglio un diametro interno di 125mm

I tubi di scarico piatti (ad es.: sezione rettangolare) devono avera una sezione interna non inferiore a quella dei tubi rotondi.

Non dovrebbero esserci curve a gomito.

125mm corrisponde a circa 113~cm^2

Se i tubi hanno diametri diversi:'utilizzare un nastro adesivo idoneo per sigillare i punti di connessione.
Per la versione ad evacuatione esterna, assicurarsi che ci sua un adeguato ricambio d'aria nella cucina.

Collegare un tubo di aria di scarico di 125mm:

Montare il tubo direttamente sulla bosca di uscita dell'aria sulla cappa.

Versiona riciclo interno

• Conchio al carbone attivo se la versione evacuatione esterna non è possible.

Il kit completo di installatione più essere ottentudo da punti di vendita specializzati. Si possono trovare i correspondenti codici d'ordine degli accessori alla fine di questo manuale.

La tensione di rete deve corrispondere alla tensione riportata sull'etichetta caratteristiche situata all'interno della cappa. Se provvista di spina allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibile. Se provvista di spina (collegamento diretto alla rete) o la spina non è posta in zona accessibile applicare un interrottore bipolare a norma che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione III, conformmente alle regole di installazione.

Attenzione! Prima di ricollegare il circuito della cappa all'alimentazione di rete e di verificarne il corretto funzionamento, controllare sempre che il cavo di rete sia stato montato correttamente.

Attenzione! La sostituzione del cavo di alimentazione deve essere effettuata dal servizio assistenza tecnica autorizzato o da persona con qualifica similare.

Collegare la cappa solo ad una presa conforme alla norma. La presa si dovrebbe trovarsi in zona accessibile.

La presa deve essere dotata di un suo circuito di protezione.
Se dopo l'installazione la presa non è più raggiungibile si deve prevedere un dispos-positivo d'interruzione nel collegamento.

Installazione fissa:

L'installazione fissa può essere eseguito solo da una persona competente ed autorizzata. Prevedere una interruzione omnipolare con una aperture dei contatti di almeno 3mm compreso un "salvavita".

La sostituzione del cavo deve essere eseguita solo dal produttore, dal centro d'assistenza o da una persona competente e autorizzata per evitare eventuali pericoli.

Dati elettrici:

I dati tecnici dell'apparecchio si trovano sull'etichetta caratteristica all'interno dell'apparecchio dietro i filtri grassi.

In caso di riparazione scollegare la cappa alla rete elettrica.

Lunghezza del cavo d'alimentazione: 1,30 m.

La cappa è conforme alle direttive EMC.

Attenzione! Non collegare l'apparecchio alla rete elettrica finche l'installazione non è totalmente completata.

Importante, in versione filtrante girare prima la valvola di conversione in posizione filtran-posedizione F) e poi fissare il tappo foro uscita d'aria, altrimenti la valvola di conversione si ebbe bloccare.

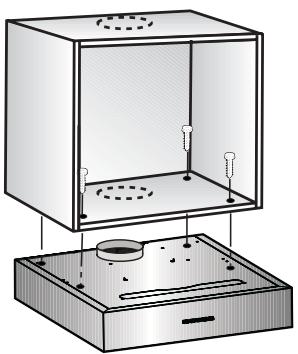

Installazione sotto un pensile

Con 4 viti.

1. Le dimensioni dei fori per il montaggio possono essere trovate nella base del pensile appeso o posizionando una dima di foratura sulla base.

Selezionare la versione di funzionamento:

Versione evacuazione esterna: Posizione A

Versiona riciclo interno:Posizione F

1. Segnare i fori per il montaggio e praticare fori guida con un punteruolo.

In versione ad evacuatione esterna (verso l'alto) eseguire il foro per il passaggio del tubo di scarico.

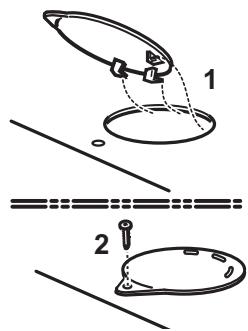

In versiona riciclo intermo applicare il tappo fornito a corredo a chiusura del foro di scarico.

Eseguireanche(se necessario)ilforipril passaggio del cavo elettrico
3. Rimuovere il filtro grassi (vedi Istruzioni per l'uso).

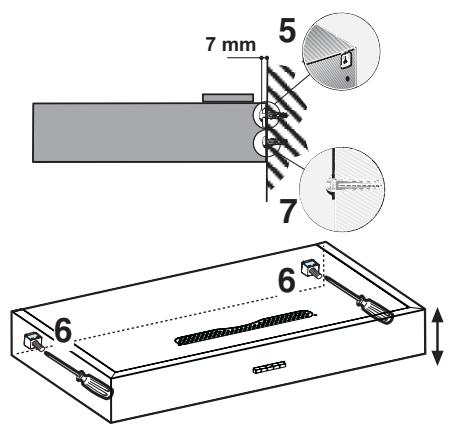

4. Fissare la cappa aspirante alla base del pensile.

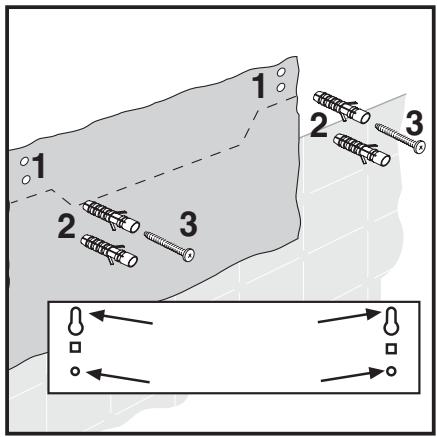

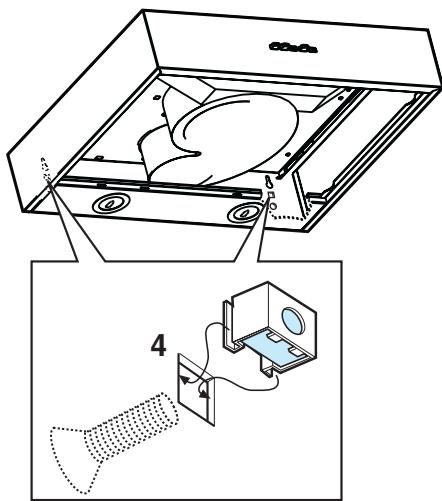

Fissaggio ad una parete

Con 4 viti.

1. Segnare i fori per il montaggio.

Le dimensioni possono essere trovate nella dima di foratura.

Selezionare la versione di funzionamento:

Versione evacuazione esterna: Posizione A

Versiona riciclo interno: Posizione F

1. Praticare fori con diametro di 8mm e insere i tamponi a filo della parete.
2. Avvitare le viti superiori (a destra e a sini-stra) finché non c'e uno spazio approssimativo di 7mm tra la testa della vite e la parete.
   Rimuovere i filtri grassi (vedi Istruzioni per l'uso).

In versione a riciclo interno applicare il tappo fornito a corredo a chiusura del foro di scarico.

1. Fissare i dadi all'interno del cassone della cappa sulle asole quadrate e dall'esterno avvitare sino a fine corsa le viti metriche fornite a corredo.

Installazione

1. Agganciare la cappa alle viti superiori.
2. Regolare l'assetto della cappa.
3. Inserire ed avvitare a fondo le viti nei fori inferiori per il fissaggio definitivo.
   Rimontare i filtri grassi (vedi Istruzioni per l'uso).

Operazioni finali di INSTALLazione

Rimontare ilchio grassi.
Collegare la cappa alla rete elettrica.
