BRUKSANVISNING SHINING PELTROX EICO

Rengöring av fettfiltren av metall:

Nedmontering av filtret:

Ytor av rostfritt stål:

Ytor av aluminium eller plast:

Installation underett koksskap

Med 4 skruvar.

Slutgiltig installation

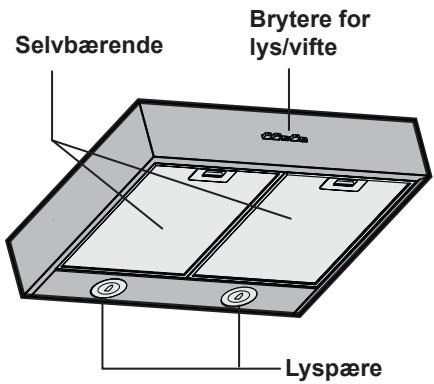

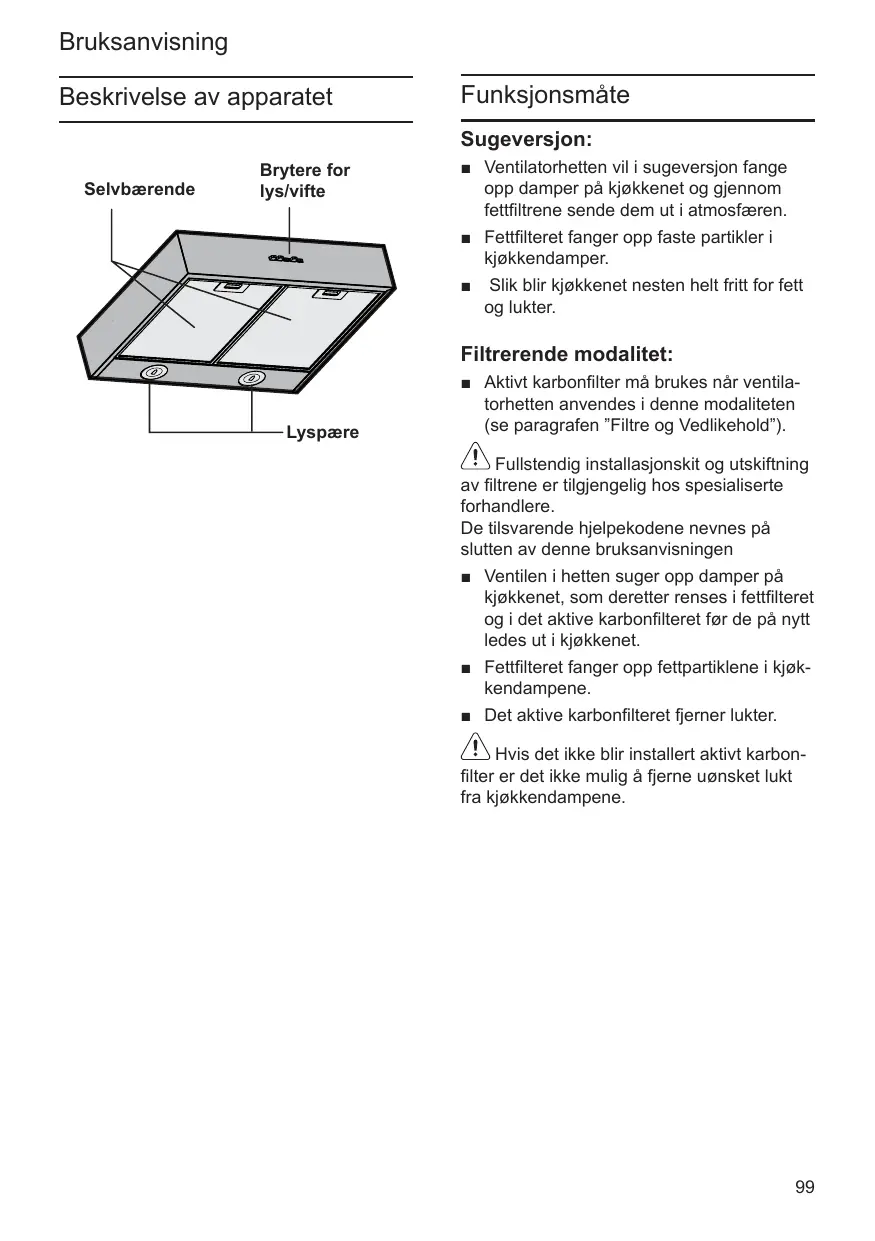

Beskrivelse av apparatet

Funksjonsmåte

Sugeversjon:

Ventilatorhetten vil i sugeversjon fange opp damper pa kjkkenet og gjennom fetffiltrene sende dem ut i atmosfaren.
Fettfilteret fanger opp faste partikler i kjokkendamper.
Slik blir kjokkenet nesten helt fritt for fett og lukter.

Filtrerende modalitet:

Aktivt karonfilter ma brukes nár ventilatorhetten anvendesienna modaliteten (se paragrafen "Filtre og Vedlikehold").

Fullstendig installasjonskit og utskiftning av filtrene er tilgengelig hos specialiserte forhandlere.

De tilsvarende hjelpekodene nevnes palsy slutten av delle braupsanvisingen

• Ventilen i hetten suger opp damper pa kjokkenet, som deretter renses i fettfilteret og i det aktive bonfiteret før de pa nytt ledes ut i kjokkenet.
  Fettfilteret fanger opp fetpartiklene i kjk-kendampene.
  Det aktive karbonfilteret fjerner lukter.

Hvis det ikke blir installer aktiv karbonfilter er det ikke mulig à fjerne uønsket lukt fra kjøkkendampene.

Viktige merknader:

Bruksanvisingene er gyldige for diverse versjoner av dette apparatet. Derfor er det mulig at du kan finne beskrivelser av enkelte karakteristikker som ikke henviser til akkurat ditt apparat.
Denne ventilatorhetten er laget i samsvar med alle de mest relevante sikkerhetsnor- mer

Eventuelle reparasjoner mä kun utføres av tekniisk kualifisert personale.

Uforsvarlige reparasjoner kan forarsake stor risiko for brukeren.

Før man bruker apparatet forste gang mam an lese disse braksanvisingene noye. De inneholder viktig informasjon bade om egen personlig sikkerhet og omBruk og vedlikehold av apparatet.
Vi ber deg vennligst om a oppbevare bruksanvisingen og installasjonsveiledningene for en eventuell senere eier.

Sorg for forsvarlig avskaffelse av emballa-sjematerialene (se Installasjonsveiledning).
! Denne ventilatorhetten er prosjektert kun for husholdningsbruk.
! For rengjring ellr vedlikehold av appa- ratet ma ventilatoren kobles fra elnettet ved a trekke ut stopselet ellr skru ut sikringen i husets sikringsskap.
! Ventilatoren er ikke egnet til Å brakes av barn eller personer med nedsatte fysiske, mentale eller sensoriske funksjoner, eller med manglende erfaring og kjennskap, medindre disse ikke blir overvåket eller gitt instruktsjoner ombru kavaparatet av en person som stå ansvarlig for deres sikkerhet.

! Barn må overvåkes for Å kontrollere at de ikke leker med apparatet.
Ventilatoren mä aldri brukes uten at gitteret er korrekt montert!
! Ventilatoren må ALDRI brukes som an-leggsflate, medindre det er uttrykkelig angitt.

! Rommet mä vare godt ventiliert när ventilatoren brukes samtidig med andre appara rater som bruker gassforbrenning ell er andre brennstoffer.
! Luftten som suges opp må ikke føres ut i en avtrekkskanal for røyk som produseres av apparater som bruker gassforbrenning eller andre brennstoffer.
! Det er strengt forbudt à lage mat'à apen ild under ventilatorhetten.
! Bruk av Åpen ild skader filtrene og kan fremkalle brann, derfor mä det absolut unngas.
! Steking mä foregå under kontroll for a unngå at den overopphete de oljen tar fyr.
Nar det gjelder de tekniske sikkerhetsforanstaltningene som må anvendes for røykutløp, må man forholde seg strengt til gjeldende lokale regelverk.
! Ventilatoren ma rengjores ofte bade innvendig og utvendig (MINST EN GANG I MANEDEN; uansett ma man folge instruksjonene som er uttrykkelig angitt i vedlikeholdsanvisingene i dette handboken).
Hvis man ikke overholder normene for rengjøring av ventilatoren og utskiftning og rengjøring av filtrene, vil dette medføre risiko for brann.

!Ike la alle brennerne paa gasstoppen stapa smtidig pa maksimal styrke i mer enn 15minutter, ellers er det fare for at ventilatorens overflate overopphetes og dermed forarsaker forbrenninger nar man rorer ved den. Dessuten kan selve ventilatoren skades. Hvis man bruker mer enn 3 gassbrennere smtidig, skal man la ventilatoren gpa maksimal styrke.

■ Bemerk: en stor gassbrenner med en styrke pa over 5 KW (wok brenner) tilsvarer 2 standard gassbrennere.
Gassbrennerne skal aldri sta pa uten ä vare dekket av kjeler. Juster flammen sik at den ikke gár utenfor kjelens omkrets.

! Ventilatoren ma alltid ha korrekt monterte lyspaerer, bade under bruk og i stand by, for a unnga risikoen for elektrisk stot.

! Produsenten fraskriver seg ethvert ansvar for eventuelle uhell, skader aller brann på apparatet som skyldes at bruksanvisingen i dette handboken ikke har blitt overholdt.

Funksjonsprosedyre

Den mest effektive metoden for a fjerne damper under matlaging er den falgende:

Slå på ventilatorhetten med det samme du begynner à lage mat.
Slá av ventilatorhetten noen minutter etter du er fertig med à lage mat.

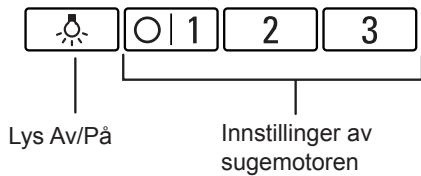

Páslång:

Velg onsket innstilling av sugemotoren.

Avslång:

Gà tilbake til 0.

Belysning:

Lyet kan sta på narr som helst, selv om sugemotoren er avslatt.

Advarsell! Før enhver form for rengjaring erller vedlikehold ma ventilatorhetten frakobles strømnettet ved a dra ut ledningen erller sla av husets hovedstrømbryter.

Fettfiltre:

Fettfiltrene i metall brukes for a fange opp fetpartiklene i dampene som utvikler seg under matlaging.

Filtermaterialene er laget av/DDKE brennbart metall.

Vaeppmerksom:

Etterhvert som filtrene blir tette p.g.a. fett øker ikke bare brannrisikoen, men ventilator-hettens effektivitet vil også minke.

Viktig:

Ved Å rengjore fettfiltrene i metall med regelmessig tidstrom, reduseres muligheten for at disse kan ta fyr p.g.a. overoppeheting som kan oppsta när man steker meget fet mat ell er kjott.

Rengjöring av fettfiltrene i metall:

Ved normalt bruk (fra 1 til 2 timer daglig), mä fettfilteret rengjores haver 8. - 10. uke.
Filtrene kan vaskes i oppvaskmaskin. Det er allikevel mulig at de kan tape litt farge.
I oppvaskmaskinen ma filteret legges i fri stilling, IKKE fastlAst.

Viktig: fettfiltrene i metall som er tette av fett bør ikke vaskes sammen med annen oppvask.

Hvis filtrene händvaskes, ma de Först legges i varmt sapevann. Deretter vaskes de med en børste, skylles og vris godt opp sa alt vannetkommen ut.

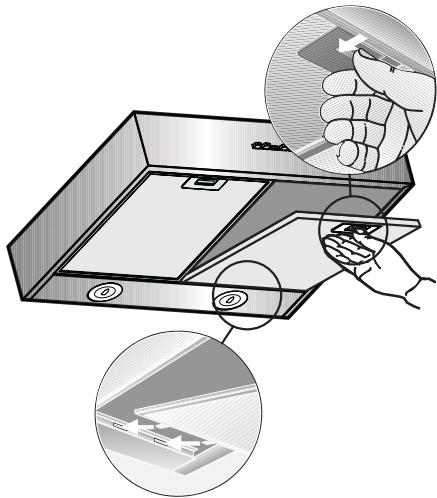

Demontering og gjenmontering av fetftitre i metall:

1. Trykk fjaren som er på hvert fettfilter innover og dra ut filteret nedover.

1. Rengjør filtrene.
2. Gjenmonter de rene filtrene på ventilator-hetten.

Aktivt carbonfilter:

For a noytralisere luktene nr ventilatorhent fungerer i filtrerende modalitet.

Vaeppmerksom:

Brannrisikoen Øker ettersom filtrene tettes av fett, og ventilatorhettens effektivitet kan kompromitteres.

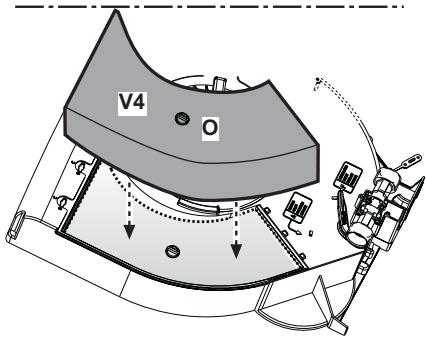

Montering:

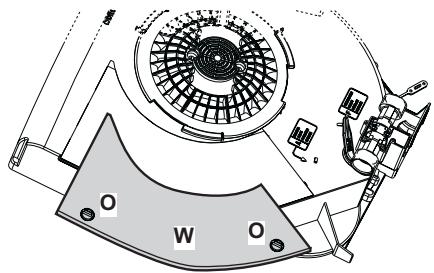

Fjern dekslet W ved a vri 90^ på knottene O.

Stikk kullmatten inn i sporet og fest den ved Å vri 90^ på handtaket O. Lukk deretter dekslet.

Demontering av filteret:

Filtrene demonteres ved a falgge prosedyren i motsatt rekkefolge.

Utskifting av det aktive carbonfilteret:

Kullfilteret mä skiftes ut hver 4. maned ved middels bruk av ventilatoren, og oftere hvis ventilatoren brukes mye.

Det kan IKKE vaskes ell bernyttes om igjen

Aktive karbonfiltre er tilgengelige hos spesialiserte forhandlere (se paragrafen Opsjonalt tilbehør).

■ Bruk kun originale filtrne. Slik garanteres perfekt funksjon av apparatet.

Avskaffelse av brukte aktive karbonfiltre:

De aktive karbonfiltreine ineholder IKKE noe helseskadelig stoff. De kan derfor kastes som normalt husholdningsavfall.

Rengjøring og vedlikehold

Frakople ventilatorhetten fra el-nettet ved Å dra ut ledningen, eller kople fra strømmen fra den elektriske tavlen.

• Mens man rengjør fettfiltre, vasker man ochåvekk fettet på alle tilgengelige deler av ventilatorhuset. Dette reduserer brannrisikoen betydelig og garanterer optimal funksjon av ventilatorhetten.
• Bruk varmt vann med oppvasksape aller et delikat vaskemiddel som er egnet til glass for rengjøring av ventilatorhuset.
• Ikke skrap bort skitt som er tørket fast, men bløtgjør den med en fuktig klut.
• Ikke bruk vaskemidler med slipestoffer aller svamper som kan lage riper på ventilatorhettens overflate.
• Merk:lke bruk sprit på plastikkdelene, ellers kan overflatene på disse bli matt.

Vær oppmerksom: Forsikre deg om at det blir luftet godt nok på kjøkkenet. Unngå levende flammer!

Stilleren rengjores kun med en myk og faktig klut (opplösning av vann med delikat vaskemiddel).

Ikke bruk vaskemidler for overflater i rustfritt stål for rengjøring av stilleren.

Overflater i rustfritt stål:

• Bruk et delikat vaskemiddel for rustfritt stål som ikke ineholder slipemidler.
• Rengjør alltid overflaten i samme retningen som den er satinert og polert i.

!Ikke bruk noen av følgende midler for a rengjore overflater i rustfritt stål: slipsvamper, rengjøringsmidler som inneholder sand, natriumkarbonat, syre eller klor!

Alluminium- og plastikkoverflater:

• Bruk en ikke lodden klut som eigner seg for glass, eller en mikrofiberklut.
• Ikke bruk tørre/inntørkede kluter.
• Bruk et delikat vaskemiddel som egner seg for glass. Ikke bru k aggressive vaskemidler, syer erer midler som ineholder kaustisk soda.
• Ikke bruk slipemidler.

Utskifting av lyspaerene

LED-lysene garanter optimal belysning, har optil 10 ganger lengre varighet enn tradisjonelle lyspaerer og tillater en strømsparing på 90% .

Henvend deg til teknik service nár LEDpærene skal skiftes ut.

Nár du ringer ber vi deg oppgi følgende informasjon:

E-Nr. FD

Skriv inn de tilsvarende numre i boksen over.

Nr.- E (produktcode) og FD (produksjonsdato) stared pa etiketten man kan se pa innsiden av ventilatorhetten etter at filtergitteret er fjernet.

Førinstallasjon

Viktig information

!Livsfare!

Tilbakesugde forbrenningsgasser kan fore til forgiving.

Sorg alltid for nok tilforselsluft nár apparatet skal brukes i utluffingsdrift samtidig med et romluftavhengig ildsted.

Ildsteder som er avhengig av romluft (f.eks. varmeapparater som drives med gass, olje eller kull, varmtvannsberedere) bruker forbrenningsluften fra oppstillingsrommet og leder avgassene gjennom et avgassanlegg (f.eks. pipe) i det fri.

I forbindelse med en innkoblet ventilator trekkes det romluft fra kjokkenet og rommene ved sider av - uten tilstrekkelig tilforselsluft oppstar et undertrykk. Giftige gasser fra pipe erller avtrekkssjakt suges tilbake til oppholdsrommene.

Det mä derfor alltid sorges for tilstrekkelig tilforselsluft.
Bare en murkasse for tilførsels-/utblasningsluft er/DDke tilstrekkelig for a sikre at greanseverdien overholds.

Sikker drift er bare da mulig, dersom undertrykket i rommet hvor ildstedet er plassert, icke overskrider 4 Pa (0,04 mbar). Dette kan oppnas dersom forbrenningsluften kan strommme gjennom apninger som icke kan lukkes som f.eks. i dorer, vinduer, i forbindelse med en murkasse for tilforsels-/utblasningsluft ell er ved hjelp av andre tekniske tiltak.

Du bør i alle fall rädføre deg med skorsteinsfeieren, som kan bedømme husets tilførssluft og avtrekksluft og foreslår passende tiltak for ventilasjonen.

Hvis ventilatoren utelukkende benytttes i sirkulasjonsdrift, kan den brukes uten begrensninger.

Gamle apparater er ikkeavfallsmateriale unten verdi..

Verdifulle rámaterialer kan brukes igjen ved Å gjenvinne gamle apparater.

For videre og mer detaljert informasjon om behandling, gjenbruk og gjenvinning av dette produit , ber vi deg om Å kontakte kompetent myndighet i byen din, ansvarlig myndighet for husholdningsavfall eller butikken hvor du har kjøpt produit.

! Ventilatorhetten kan brukes bade i suge-

Førinstallasjon

funksjon og i filtrerende modalitet.

Monter alltid ventilatorhetten midt over cokeplatene.
! Minimumsavstanden mellom stotteoverflaten for kokeredskapene på kokeapparatet og undersiden av kjokkenventilatoren ma ikke vare på mindre enn 60cm;nár det gjelder elektriske komfyrer og 65cm;nár det gjelder gasskomfyrer og blandede komfyrer.
Dersom brauksanvisningen for et gassko-keapparat opererer med en storre avstand, ma donne overholds.

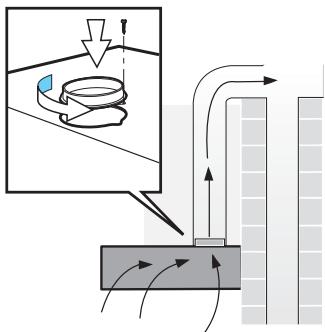

Sugefunksjon

Luften som suges opp evakueres oppover gjennom et ventilasjonsr erller direkte ut gjennom ytterveggen.

For sugefunksjon ma det monteres en kontraventil innvendig i den veggmonterte skorsteinen.

Hvis ingen kontraventil er blitt levert somserieutsty, mA man henvende seg til spesialisert forhandler.

Installasjon av kontraventilen :

• Sett den fjæbelagte kontraventilen i røret for luftevakuering.

! De tolett fjaere deflektorene ma vare i stand til a bevege seg oppover.

Hvis luften som suges opp evakueres ut i frisk luft ma det veggmonteres en teleskopeske til ytterveggen.

For optimal effektivitet av ventilatorhetten:
Kort og glatt oppsuŋningsrør
Færrest mulig vinkler pa røret.

Sə stor som mulig rordiameter, og unnga trange vinkler.

Hvis det brukes Lange oppsnugningsrør, som ikke er glatte, med for mange vinkler og for liters diameter, vil ikke ventilatorhettens oppsnugningskapasitet longer�� optimal, og stynivæt vil øke.

Runde rør:

Vi anbefaler en intern diameter pa: 125 mm.

Flate rør ma ha en intern tverrseksjonsom svarer til den i de runde rorene.
Det mä ikke vare noen skarpe vinkler.
Ø 125 mm cirka 113 cm².
Hvis rorene har forskjellige diametre:
Bruk en tetningsring med klebe.
I sugefunksjon mā man forsikre seg om at det er tilstrekkelig tilgang på frisk luft.

Tilkoling av et rør for lutvekuering med en diameter på 0 125 mm:

Monter roret direkte pa ventilatorhettens hull for luftevakuering.

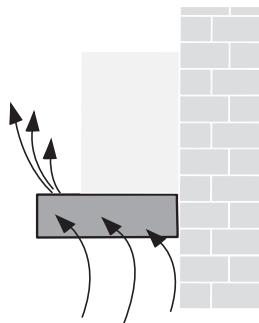

Filtrerende modalitet

Med aktivt karbonfilter, hvis det ikke skulle��e mulig á bruke ventilatorhetten i sugefunksjon.

! Komplett installasjonskit er tilgengelig hos spezialiserte forhandlere.

De samsvarende kodene for tilbehoret vises
pá slutten av dette bruksanvisingen.

Elektrisk tlikoping

Nettspenningen må vare i samsvar med den elektriske spenningen som angis på typeskitetinne ventilatoren. Hvis det følger med ledningstikk, kobles ventilatoren til enlettilgengelig stikkontakt som er godkjent i henhold til gjeldende normer. Hvis det ikke følger med ledningstikk (direkte kobling til elnettet), eller stikkontakten ikke erlett tilgengelig, maman sette på en godkjent topolet bryter somgaranterer fullstendig frakoblig fra elnettet i situasjonene som oppstår i kategorienverspenning III, i henhold til installationsreglene.

Strømuttaket ma ha egen beskytteskrets.
Dersom strømuttaket ikke lenger er tilgengelig etter installasjonen, på man montere en tilgengelig strømbryter.

Fast installations:

Fast installationskal kun utfores av kvalifisert og autorisert personale.

Utskifting av ledningen på kun utføres av produsenten, av servicesenteret eller av kvalifisert og autorisert personale forå unngå eventuelle farer.

Elektriske data:

Apparatets tekniske data befindner seg pa etiketten innate i apparatet bak fettfltrene.

Under reparasjon må man koble apparatet fra strømnettet.

Strømledningens lenghte: 1,30 m.

Ventilatoren er i samsvar med EMC direktivene.

Merk! Ikke koble apparatet til elnettet for installasjonen er helt fullført.

Viktigt, ia versjonen med resirkulering av luften skal man først vri omstellingsventilen i resirkulerings-posisjon (posisjon F), og deretter feste korken til utluftingshullet, ellers kan omstellingsventilen blokkere seg.

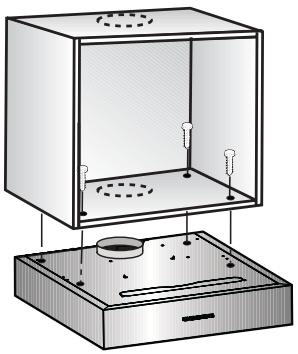

Installasjon under et hengeskap

Med 4 skruer.

1. Man kan finne dimensjonene på hullene for monteringen på bunnen av hengeskapet, eller ved Å plassere en hullsjablong på bunnen.

Velg funksjonsmåten:

Sugefunksjon:Posisjon A

Filtrerende modalitet: Posisjon F

1. Merk av hullene for monteringen, og lag pilothull med en skruespiss.

När man bruker ventilatoren med direkte avtrekk ut i friluft (oppover), skal man bore hullet sik at avtrekksrøret kan passere.

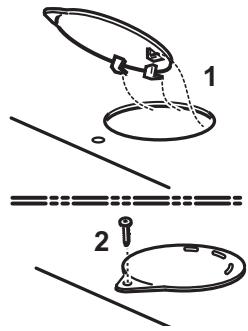

I filtrerende modalitet skal man sette i den medleverte korken som lukker avlpshullet.

Dersom det er nødvendig, skal man ogsa bore et hull for passasje av strømledningen.
3. Fjern fettfilteret (se bruksanvisingen).
4. Fest ventilatoren på bunnen av hengeskapet.

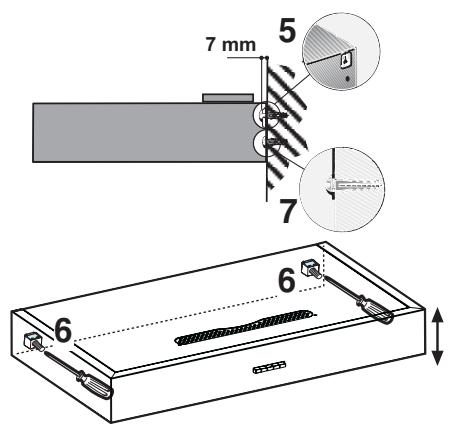

Veggfeste

Med 4 skruer.

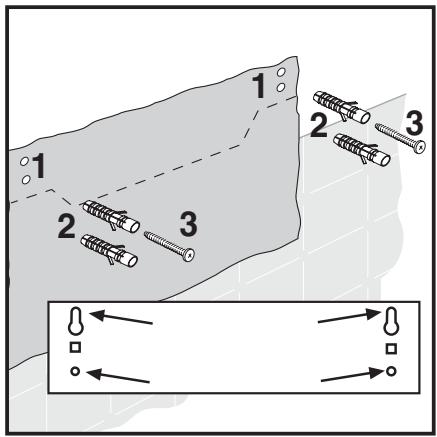

1. Merk av hullene for monteringen.

Dimensjonene er oppfört i hullsjablongen.

Velg funksjonsmåten:

Sugefunksjon:Posisjon A

Filtrerende modalitet: Posisjon F

1. Bor hullene med diameter 8 mm, og sett inn pluggene sa apningene ligger jevnt med veggen.
2. Skru til de overste skruene (til høyre og til venstre) helt til det er en avstand på cirka 7 mm mellom skruehodet og veggen.

Fjern fetffiltrene (se bruksanvisingen).

I filtrerende modalitet skal man sette i den medleverte korken som lukker avlpshullet.

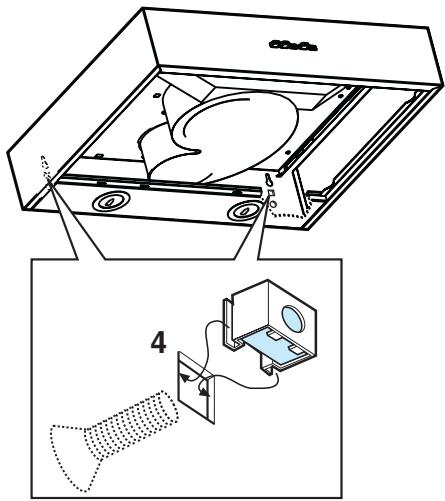

1. Fest mutterne i de firkantepe apningene innate i ventilatorens beholder, og skru helt til bunns de medleverte metriske skruene fra yttersiden.

Installasjon

Slutgiltig installation

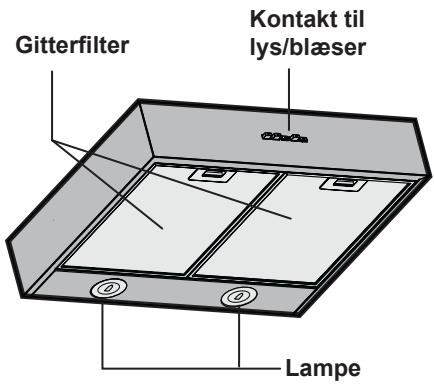

Beskrivelse of apparatus

Funktionsmäde

Sugende Funktion:

Obs! Inden der udfores nogen form for rengoring ellver vedligeholdelse skal emhaften afbrydes fra elnettet ved at fjerne stikket fra stikkontakten, eller ved at afbryde hjemmets hovedafbryder.

Fedtfiltr:

Rengøring og behandling
