BRUKSANVISNING Aero 80 N A EICO

NO - Instrukser for montering og bruk

Induksjonstop med integrert ventilator

Du kan også trykke på "ventilatorsymbolet " og sætte " på "0".

Standardtimeren og den manuelle timer for hver varmeindstilling er som følger:

Varmeindstilling	1	2	3	4	5	6	7	8	9
Standardtimer (Minutter)	360	360	360	180	180	180	120	120	90
Manuel timer (Minutter)	1-99

10. Pleje og vedligeholdelse

1. Vær alltid oppmerksom på 42
2. Advarsler....42
3. Bruke platen....45
4. Energisparingsråd....45
5. Esken inneholder....46
6. Produktets samlede mål 47
7. Slik installerer du produktet......47
8. Anbefalt kokesone til å brus på kjelen....50
9. Slik bruker du kontrollpanelet....52
10. Pleie og vedlikehold....57
11. Feilsøking 59
12. Kundestøtte ....59

1. Vær alltid oppmerksom på

Følg instruksjonene i denne håndboken nøye og ta vare på denne håndboken for fremtidig referanse.

Det vil ikke bli tatt noe ansvar for eventuelle problemer, skader eller branner forårsaket av manglende overholdelse av instruksjonene i denne håndboken.

Dette apparatet er kun ment for husholdningsbruk, for å lage mate og for å trekke ut røyken skapt av matlaging. Ingen annen bruk er tillatt (f.eks. varme opp rom). Produsenten avviser eventuelt ansvar for uegnet eller feil innstilling av kontrollene.

Produktet kan ha ulike estetiske trekk sammenliknet med illustrasjonene i denne håndboken, men drifts-, vedlikeholds- og installasjonsinstruksjonene forblir de samme.

Denne håndboken må oppbevares for å nå som helst bli referert til i fremtiden. Hvis det blir solgt eller flyttet, må det forbli sammen med produktet.

! Les instruksjonene nøye: de inneholder viktig informasjon om installasjon, drift og sikkerhet.

! Det må ikke gjøres elektriske endringer på produktet.

! Kontroller produkttilstanden for skader før installasjon. Ellers kontakter du leverandøren og fortsetter ikke med installasjonen.

Merknad: Delene merket med symbolet "(*)" er valgfritt tilbehør som kun leveres med noen modeller eller ikke leveres, men er tilgjengelig for kjøp.

Produktet har ikke et støpsel, så en all-polet utkoblingsbryter med en åpningsavstand på mer enn 3 mm må installeres i nærheten av installasjonsposisjonen til induksjonsovnen med integrert avtrekk. Det anbefales å bruke en kretsbryter med nominell samlet spenning på minst 48 A (16 A for hver fase) for å utnytte produktytelsen fullt ut.

2. Advarsler

Forsiktig! Vær nøye med å følge følgende instruksjoner:

- Apparatet må være koblet fra strømnettet før noe installasjonsarbeid utføres.

- Installasjon eller vedlikehold må utføres av kvalifisert tekniker, i samsvar med produsentens instruksjoner og med lokale sikkerhetsforskrifter. Ingen del av apparatet skal repareres eller byttes ut med mindre dette er uttrykkelig spesifisert i brukshåndboken.

- Det er obligatorisk å jorde apparatet.

- Strømkabelen må være lang nok til å la apparatet, innebygd i skapet, kobles til strømnettet.

- For å påse at installasjonen samsvarer med gjeldende sikkerhetsstandarder, kreves det en vanlig omnipolbryter som sikrer fullstendig frakopling fra strømnettet under kategori III overspenningsforhold, i henhold til installasjonsreglene.

- Ikke bruke flere støpsler eller forlengelsesledninger.

- Når installasjonen er fullført, må de elektriske komponentene ikke lenger være tilgjengelige for brukeren.

- Apparatet og dets tilgjengelige deler varmes opp under bruk. Vær forsiktig så du ikke berører de varme elementene.

- Påse at ikke barn leker med apparatet. Hold barn unna og overvåk dem, da de tilgjengelige delene kan bli svært varme under bruk.

• For personer med pacemakere og aktiverte implantater er det viktig å sjekke, før bruk av induksjonsovnen, at pacemakeren deres er kompatibel med apparatet.
• Under og etter bruk må du ikke berøre apparatets oppvarmingselementer.
• Unngå kontakt med kluter eller andre brannfarlige materialer helt til alle komponentene til apparatet er tilstrekkelig nedkjølt.
• Brannfarlige materialer skal ikke plasseres på eller i nærheten av apparatet.
• Overopphetet fett og olje kan lett ta fyr. Matlaging med mye fett og olje må overvåkes. Matlaging med olje eller fett på ovnen uten tilsyn kan være farlig og kan forårsake brann.
• Hvis overflaten har sprekker må du slå av apparatet for å unngå muligheten for elektrisk støt.
• Apparatet er ikke ment å brukes med en ekstern tidtaker eller et separat fjernkontrollert system.
• Matlagingsprosessen må overvåkes. En kortvarig matlagingsprosess må overvåkes konstant.
• Prøv aldri å slukke branner ved bruk av vann. I stedet skal du slå av apparatet og kvele flammene, for eksempel med et lokk eller brannteppe. Brannfare: ikke legg ting på koke flatene.
• Ikke bruk dampvaskere.
• Ikke plasser metall ting som kniver, gafler, skjeer og lokk på ovneoverflaten da de kan overopphetes.
• Før du kobler apparatet til strømnettet: kontroller data platen (nederst på apparatet) for å sikre at spenningen og effekten samsvarer med nettverksverdiene og at tilkoblingsstøpselet er egnet. Ved tvil kontakter du en kvalifisert elektriker.

Viktig:

Etter bruk slår du av ovnen fra dets kontrollapparat og stoler ikke bare på kjeledetektoren.

Ikke forlat varmeelementene på med tomme kjeler eller panner eller uten beholdere.

- Forbered aldri mat med bruk av aluminiumsfolie og plasser aldri produkter innpakket i aluminium oppå kokeflaten. Aluminiumen vil smelte og forårsake uopprettelig skade på apparatet ditt.

- Varm aldri opp en hermetikkboks eller en hermetikkboks med mat uten å først åpne den: den kan eksplodere!

Denne advarselen gjelder også alle andre typer kokeplater.

- Et nivå med høy effekt slik som Booster-funksjonen skal ikke brukes til å varme opp visse væsker som olje for frityrsteking.

For mye varme kan være farlig. I disse tilfellene anbefaler vi bruk av et nivå med lavere effekt.

- Beholderne må plasseres direkte på kokeplaten og skal være midt på en av kokesonene. Ikke under noen omstendigheter må noe legges mellom kjelen og kokeplaten.

- I situasjoner med høye temperaturer redusere apparatet automatisk effektnivået til kokesonene.

Før noe rengjøring eller vedlikehold utføres, må produktet kobles fra strømnettet ved å ta ut pluggen eller koble fra hjemmets hovedstrømbryter.

Bruk alltid vernehansker under installasjon og vedlikeholds operasjoner.

Enheten kan brukes av barn over 8 år og av personer med fysiske, sensoriske eller psykiske funksjonshemninger, eller av personer uten noen erfaring eller nødvendig kunnskap, så lenge de er under tilsyn eller har fått instruksjoner om sikker bruk av enheten og gitt at de har en grundig forståelse av risikoene forbundet med den.

Barn må overvåkes for å påse at de ikke leker med enheten.

Rengjøring og vedlikehold må aldri utføres av barn med mindre de er under riktig tilsyn.

Rommet må være godt ventilert når ovns hetten brukes samtidig som andre forbrenningsenheter, gass eller annet.

Hetten må rengjøres regelmessig både innvendig og utvendig (MINST EN GANG I MÅNEDEN), i henhold til vedlikeholds instruksjonene.

Unnlatelse av å følge reglene for rengjøring av hette og bytte og rengjøring av filter vil resultere i en brannfare.

Det er strengt forbudt å flambere mat.

Bruk av åpen ild kan skade filtrene og kan forårsake en brannfare; dette må dermed unngås under enhver omstendighet.

Ekstra forsiktighet må utvises under frityrsteking for å forhindre at oljen overopphetes og tar fyr.

FORSIKTIG: Når varmeplaten er på kan de tilgjengelige delene på hetten bli varme.

FORSIKTIG: Enheten må ikke kobles til strømnettet før installasjonen er helt ferdig.

Når det gjelder tekniske- og sikkerhetstiltak som må følges for røykavtrekk, må forskriftene fra lokale myndigheter følges nøye.

Avtrekksluften må ikke ledes gjennom de samme kanalene som blir brukt til å trekke ut luften som skapes av gassforbrenning eller andre typer forbrenningsenheter.

Aldri bruk hetten med mindre grillen er korrekt montert!

Bruk kun festeskruene som medfølger produktet for installasjonen. Ellers, hvis de ikke leveres med, må korrekte skruetyper kjøpes. Bruk skuer med riktig lengde, som indikert i installasjonsveiledningen.

Når ovns hetten brukes sammen med andre enheter som bruker ikke-elektrisk energi, må det negative trykket i rommet ikke overskride 4 Pa (4 x 10-5 bar).

Denne enheten er merket i samsvar med 2012/19/EU Waste Electrical and Electronic Equipment (WEEE).

WEEE-symbolet på produktet eller medfølgende dokumentasjon indikerer at dette produktet ikke skal behandles som husholdningsavfall, men skal avhendes på egnet innsamlingspunkt for resirkulering av elektrisk og elektronisk utstyr. Enheten må kastes i henhold til lokale forskrifter rundt avfallsavhending. For ytterligere informasjon om behandling, gjenvinning og resirkulering av dette produktet, kan du kontakte lokale myndigheter, innsamlingstjeneste for husholdningsavfall eller butikken produktet ble kjøpt. Ved å påse at produktet avhendes korrekt, vil brukeren bidra til å forhindre mulige negative konsekvenser for miljøet og menneskehelsen.

Forskrifter:

Enhet utformet, testet og utviklet i samsvar med forskrifter om:

-ERP: EN IEC 61591:2020+A11:2020, EN IEC 60704-1:202, EN 60704-2-13:2017, EN 50564:2011.

-LVD: EN 60335-2-31:2024+A11:2023+A1:2023+A2:2023, EN 60335-2-6:2015+A1:2020+A11:2020, EN 60335-1:2012+A11:2024+A13:2017+A1:2019+A14:2019+A2:2019+A15:2021+A16:2023, EN 62233:2008.

-EMC: EN IEC 55014-1:2021, EN IEC 55014-2:2021, EN IEC 61000-3-2:2019+A1:2021, EN 61000-3-3:2013+A1:2019+A2:2021,CISPR 16-2-1:2014+A1:2017, CISPR 16-2-3:2016+A1:2019, EN 61000-4-3:2020, EN 61000-4-4:2012, EN 61000-4-5:2014+A1:2017, EN 61000-4-6:2014, EN IEC 61000-4-11:2020.

3. Bruke platen

Induksjonskokesystemet er basert på det fysiske fenomenet magnetisk induksjon. Hovedegenskapen til dette systemet er den direkte overføringen av energi fra generator til kjele.

Fordeler:

Når du sammenlikner med elektriske plater, er induksjonsovnen din:

• Tryggere: lavere temperatur på glassoverflaten.
• Raskere: kortere tid på å varme opp mat.
• Mer nøyaktig: platen reagerer umiddelbart på kommandoene dine
• Mer effektivt: Nitti prosent av den absorberte energien omgjøres til varme. I tillegg, när kjelen fjernes fra kokeplaten avbrytes varmeoverføringen umiddelbart, noe som unngår unødvendige varmetap.

Bruk av kjeler:

Kun kjeler med induksjonssymbolet skal brukes

Viktig: for å unngå permanent skade på kokeflaten skal du ikke bruke:

• Beholdere som ikke har fullstendig flate bunner.
• Metallbeholdere med emaljert bunn.
• Beholdere med ujevn base, for å unngå å skrape opp platetoppen.
• Varme kjeler og panner må aldri plasseres på overflaten til kontrollpanelet.

Eksisterende beholdere:

Induksjonskoking bruker magnetisme for å skape varme. Beholdere må derfor inneholde jern. Sjekk om kjeldematerialet er magnetisk ved å bruke en magnet. Kjeler er ikke egnet hvis de ikke kan magnetisk registrerbare.

VIKTIG: Hvis kjelene ikke har riktig størrelse, vil ikke kokesonene slå seg på.

For detaljer om minimum kjelemål som må brukes på hver kokesone, se figur 8 og figur 9.

4. Energisparingsråd

Anbefalinger for best resultat:

• Bruk kjeler og panner med samme bunnmål som kokesonen.
• Bruk bare kjeler og panner med flat bunn.
• Der det er mulig holdes lokket på under koking
• Kok grønnsaker, poteter, osv. med liten vannmengde for å redusere koketiden.
• Bruk trykkoker, det reduserer energiforbruket og koketiden ytterligere
• Sett kjelen midt på kokesonen som er tegnet på platetoppen.

5. Esken inneholder

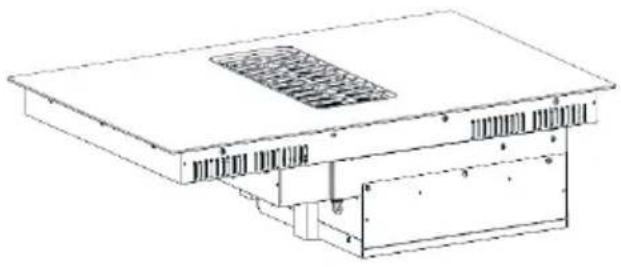

1 stk. - Induksjonsovn med integrert avtrekk

1 stk. - Forseglingstape

4 stk. - Braketter

4 pcs 4x20mm

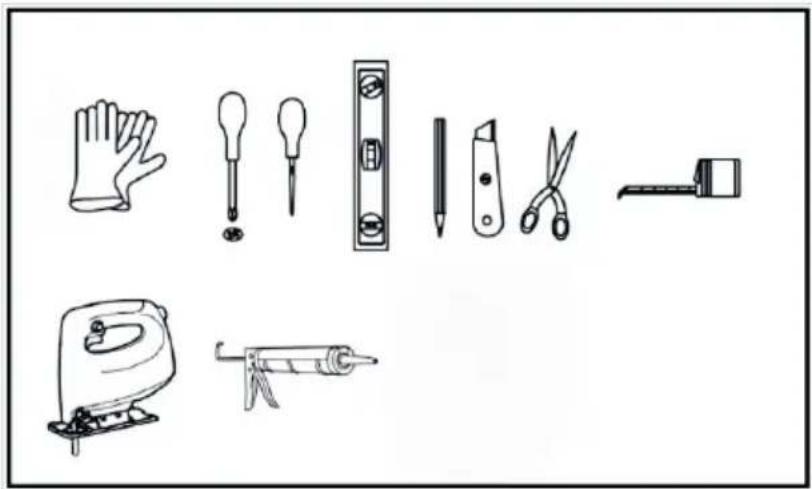

Du trenger dette installasjonsverktøyet:

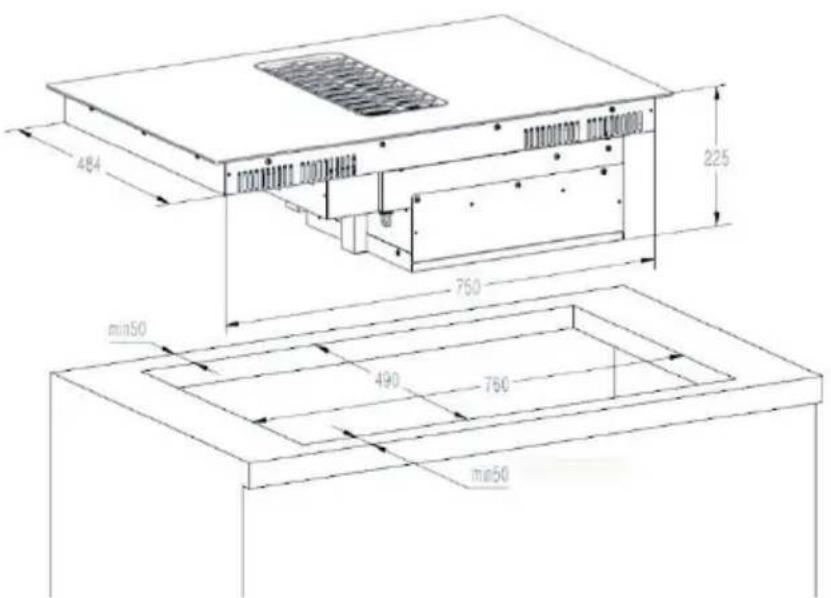

Skapets utskjæret mål:

484 225 760 min50 490 760 min50

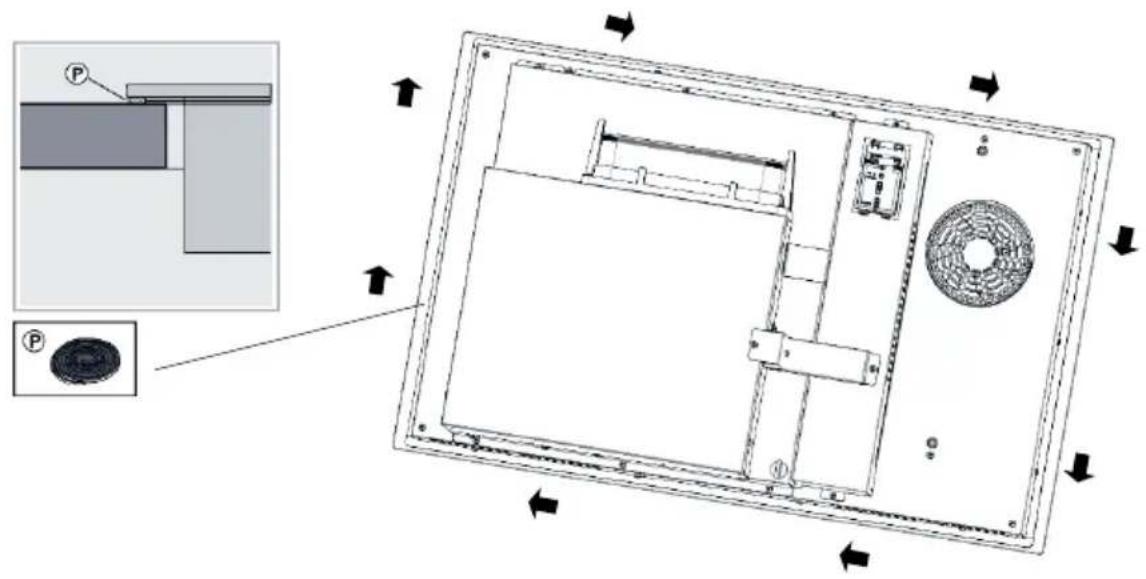

Legg til forseglingstape på kanten bak på produktet før du setter det inn i skapet.

Fest platetoppen på skapoverflaten med de 4 brakettene, medfølger i esken, nederst på platetoppen (se bildet) etter installasjonen. Juster brakettposisjonen slik at den passer til ulike tykkelser på skapoverflater.

For å fullføre installasjonen anbefaler vi 2 installatører for å lettere sette produktet på plass.

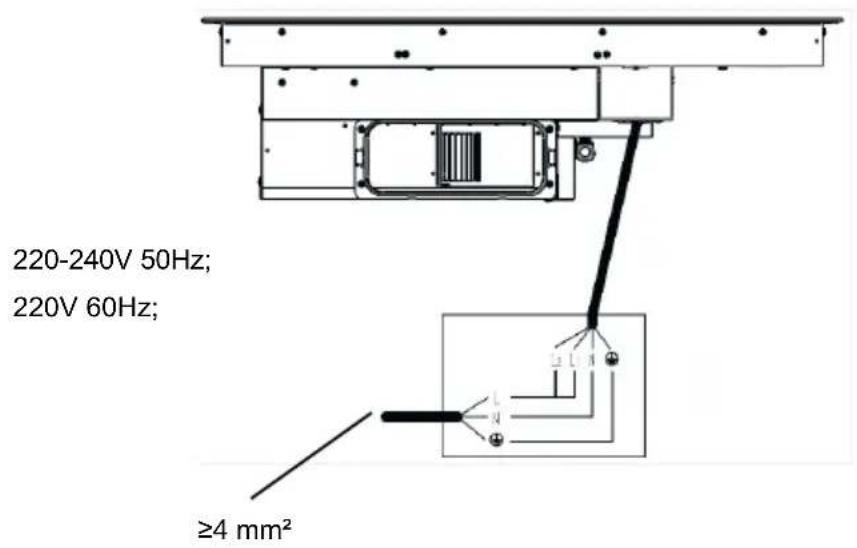

Produktet har 4 kabler, L1 svart farge, L2 brun farge, nøytral blå farge og jording gulgrønn farge. Produktet egner seg til å bli tilkoblet på en av måtene på følgende to bilder, i henhold til brukerens rutenettkonfigurasjon. Strømmen må være frakoblet under kabeltilkobling.

220-240V 50Hz; 220V 60Hz; ≥4 mm²

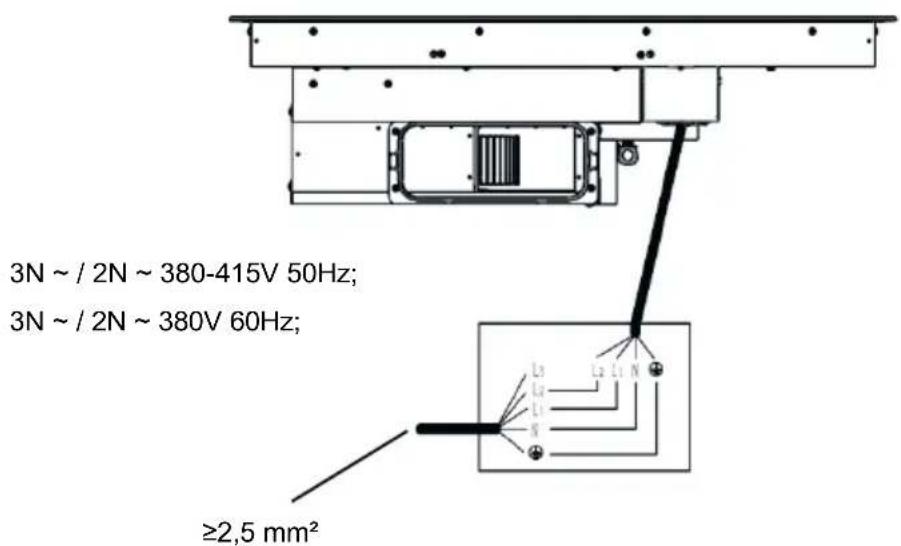

3N ~ / 2N ~ 380-415V 50Hz; 3N ~ / 2N ~ 380V 60Hz; ≥2,5 mm²

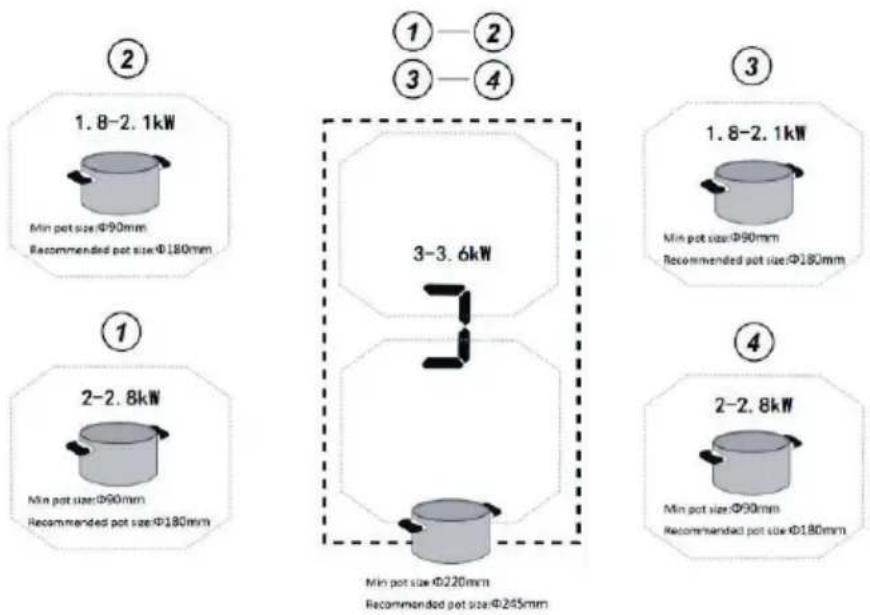

8. Anbefalt kokesone til å brus på kjelen

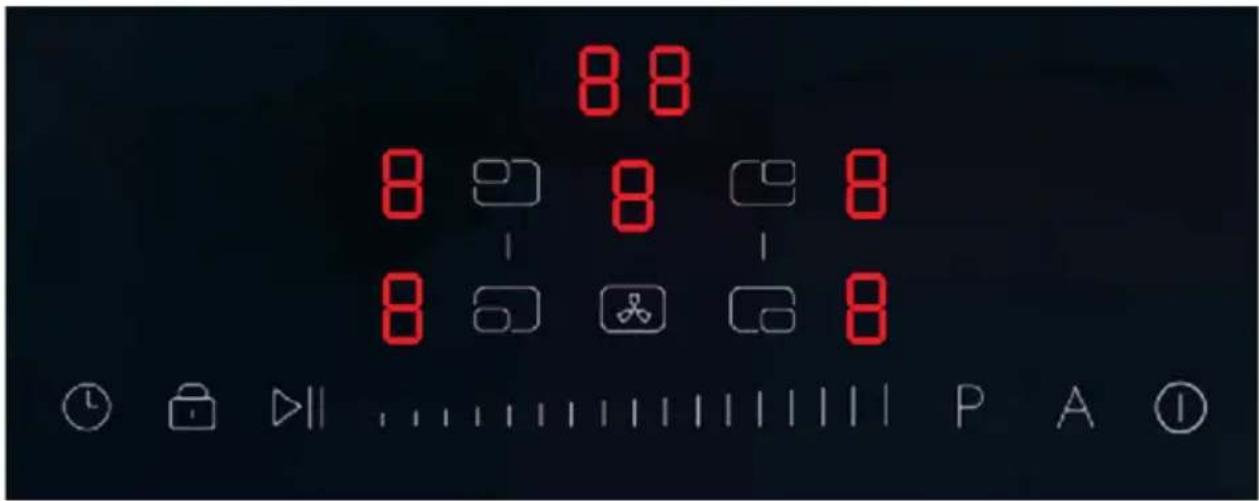

9. Slik bruker du kontrollpanelet

88 8 8 8 8 1 8 8 8 8 8 P A ①

Slå på produktet: I av-modus, trykker du lenge i 3 sekunder "1", summeren piper 1 gang. Alle skjermene til induksjonen vil vise "-" og skjermen til ovns hetten viser "-". Dette betyr at produktet venter på at neste trinn skal angis. Hvis det ikke er videre innstillinger etter 60 s slår produktet seg av automatisk og summeren piper 1 gang.

Slik slår du av induksjonen: Mens induksjonen pågår, ved å trykke på "", vil alle induksjonssonene slike å koke og hettene vil automatisk gå til 1 · nivå og fortsette å gå i 10 minutter før de automatisk slår seg av. I løpet av den 10-minutters perioder, hvis du ønsker å slå av før de slås automatisk av, trykker du på

"-knappen på nytt. Eller du kan trykke på "vifte-symbol " og skyve " til "0"-posisjonen.

Når induksjonen slås av: stopper aller varmeområdene. Den vil ha en restvarme-indikator, so skjermen vil vise "H". Når det ikke er noen indikasjon på restvarme, vises "H" på skjermen, kjøleviften til induksjonsovnen vil automatisk slås av.

Slik justere du varmen for induksjoner: Først trykker du på sonetasten for å velge tilsvarende

varmesone. Skjermen for valgt sone vil blinke 0 og kunden kan justere nivået ved å skyve "til venstre for "-" og skyve til høyre for "+". Skjermen blinker ikke under denne operasjonen.

Du kan angi nivå 0-9 og angitt nummer vil vises på vinduet i sitt område. Etter 5 sekunder blir angitt nivå fastsatt i skjermen og skjermen vil slutte å blinke.

Kommentarer: Etter at 5 sekunder er passert og angitt nivå fastsatt, må samme operasjonen gjentas for å starte induksjonssonen.

Booster-funksjon: Først trykker du på sonetasten for å velge varmesonen. Skjermen for valgt sone vil blinke 0, deretter trykker du på "P" og den spesifiserte varmesonen vil åpne booster-modus. Skjermen vil blinke 'P'. Etter 5 sekunder vil P bekrefte ved å slutte å blinke. (Booster-modus kan også åpnes fra andre strømnivå-innstillinger)

Slik avslutter du booster-funksjonen: Først trykker du på sone-tasten for å velge tilsvarende

varmesone. Skjermen for valgt sone vil blinke. Deretter trykker du på høyre enden på " [icon]". Når skjermen vise '9' betyr det at booster-modus er avsluttet.

Kommentarer: Booster-modusen virker kun i 5 minutter. Etter det hopper den automatisk til nivå 9. Hvis du gjentatte ganger trykker på "P" mens den kjøres i P-modus, vil ingen innstillinger endres.

barnesikringen. Summeren vil pipe 1 gang og tidtaker-skjermen vil vise 'Lo' i 2 sekunder. Hvis noen taster trykkes vil tidtaker-skjermen vise 'Lo' i 2 sekunder på nytt.

Slik slår du av barnesikringen: Når produktet er låst, trykker du lenge på " i 2 sekunder.

Induksjonsplaten vil avslutte den läste tilstanden med et kort pip fra summeren.

Kommentarer: Når produktet er låst kan kun tast "①" og "②" brukes. Andre taster er låst (Produktet kan kun slås av, men ikke slås på när det er låst)

Pause-funksjon: Når produktet er i drift, ved å trykke på tasten "”, vil alle soner slutte å varme. Alle induksjonsskjerm-vinduene vil vise" " samtidig (unntatt hette skjermen). Med denne pausen, vil standard tidtaker, manuell tidtaker og minutt-påminnelse suspenderes. Pausen varer i maksimum 30 minutter. Hvis ingen aktivering skjer etter det, slår den seg av automatisk.

Slik avslutter du pause-funksjonen: Når kunden ønsker å gjenoppta kokingen, ved å trykke på tasten "DII", vil alle sonene fortsette å varme på samme strømnivået. Enten standard tidtakeren, den tilpassede tidtakeren eller minutt-påminnelsen vil fortsette å kjøre på tiden.

Tidtaker-funksjon: Induksjonen har 3 tidtaker-måter: 1 er standard tidtaker, 1 er manuell tidtaker og 1 er minutt-påminnelse.

Standard tidtaker (KUN for en enkelt kokesone): Hvis kunden ikke stiller inn tidtakeren for hver tidssone vil varmesonen starte standard tidtakerfunksjon. Standard tidtakerfunksjon er forskjellig for hvert strømnivå. Når den når standard tidtaker, vil tilsvarende varmesone slås automatisk av.

Standard tidtaker og manuell tidtaker for hvert strømnivå vil være:

Strømnivå	1	2	3	4	5	6	7	8	9
Standard tidtaker (Minutter)	360	360	360	180	180	180	120	120	90
Manuell tidtaker (Minutter)	1-99

Manuell tidtaker: Når induksjonen er på, kan kunden still inn tidtaker for hver varmesone, flere kokesoner eller brolagte kokeområder.

Når tidtakeren når innstilt tidspunkt, vil tilsvarende varmesone stoppe varmingen og summeren vil pipe i 30 sekunder. Hvis brukerne bruker produktet innen 30 sekunder vil summeren slutte med å pipe.

Trinn for drift av manuell tidtaker: Når en manuell tidtaker skal angis for en ENKELT varmesone, trykker du først på sonevalg-tasten og stiller inn kokenivået. Mens det innstilte siffernivået (,) blinker, ved å trykke

på "tasten", i dette øyeblikket blinker desimalpunktet (,) i nedre høyre hjørne på skjermen til valgt kokesone. Dette betyr at angitt handling er koblet til valgt varmesone. Deretter trykker du på tasten

" " for å stille inn minutter fra 1, 2, 3, 4...9 minutter. Hvis du ønsker å stille inn tidtakeren for

lenger enn 9 minutter, trykker du på på nytt. Det kan skyve tidtakeren til et lenger tidspunkt. Når operasjonen er ferdig, vil desimallyset (,) i nedre høyre hjørne av kokesone-skjermen lyse.

Når kodetiden er ferdig, viser tidtakeren "00", induksjonssonen vil vise "0".

Hvis du stiller inn mer enn 1 kokesones manuelle tidtaker, er trinnene de samme som over.

Tidtakerskjermen vil vises for sonen med kortest angitt tid, til tidtakerne avslutter i alle kokesonene.

Under telletiden til den manuelle tidtakeren, kan du, ved å trykke på sonetasten, vise angitt driftstid for denne sonen.

Funksjonen minutt-påminnelse: Med minst en sone aktivert uten at skjermen blinker, trykker du på

"-tasten for å stille inn funksjonen minutt-påminnelse. Når den når innstilt tidspunkt, vil summeren pipe i 30 sekunder, men sonen vil ikke avslutte og varme. Hvis brukerne bruker maskinen, vil summeren slutte med å pipe.

Kommentarer: Når desimalpunktet på sonens digitale rør blinker, betyr det at gjeldende visningstidspunkt er den manuelle tiden til varmeområdet. Hvis desimalpunktet på varmesonens digitale rør ikke blinker, betyr det at gjeldende visningstidspunkt er bare minuttpåminnelse-tidspunktet. I hele tidsmodusen, hvis du trykker på somevalg-tasten for å velge tilsvarende sone, viser gjeldende digitalrør tiden for gjeldende valg av kodesonen.

Bro-funksjon: Når produktet er på, trykker du på de to sonevalg-tastene samtidig (kun kombinasjonene foran til venstre/bakerst til venstre eller foran til høyre/bakerst til høyre), for å åpne bro-modusen, Tastene er i følgende:

Sonen foran til venstre/bakerst til venstre

Sonen foran til høyre/bakerst til høyre

Når det ikke registreres en kjele på både øvre og nedre sone, vil ingen kjele-symbolet "■" vises på skjermen i sonen foran til venstre eller foran til høyre og den øvre delen av ingen kjele-symbolet (U) vil

blinke. Den nedre delen "—" vil ikke blinke. Det vil ikke være noen endring på skjermen " " til sonene bakerst til venstre eller bakerst til høyre.

Slik avslutter du bro-modusen: Mens bro-oppvarmingen er på, trykker du på de to sonevalg-tastene samtidig. for å avslutte bro-modusen. Eller ved å justere strømnivået til 0.

Slik justerer du strømnivået til bro-funksjonen: Under bro-funksjonen, trykker du på sonevalg-tasten som må justeres (foran til venstre eller foran til høyre). Nå vil skjermen foran til venstre eller foran til høyre blinke. Skjermen til sonen bakerst til venstre eller bakerst til høyre viser fortsatt "" og du trykker på glidebryteren for å justere strømmen. De to sonene vises som følgende tabell. Etter fullført operasjon blinker det digitale røret i 5 sekunder, etter 5 sekunder for å bestemme og slutte å blinke.

Kommentarer: I bro-modus kan bare sonetastene foran til venstre/foran til høyre brukes. Knappene til platen bakerst til venstre/høyre kan ikke brukes.

Visning av innhold
Foran til venstre/høyre	Foran til venstre	1 2 3 4	5 6 7 8 9	P
	Bakerst til venstre
Bakerst til venstre/høyre	Foran til høyre	1 2 3 4	5 6 7 8 9	p
	Bakerst til høyre

Manuell tidtaker og skjerm: Under bro-modus, når en kunde angir den manuelle tidtakeren for varmeområdet, trykkes det først på den tilsvarende sonevalg-tasten (foran til venstre eller foran til høyre). Nå blinker det digitale røret i sonen foran til venstre eller til høyre. Deretter trykker du på tidtaker-tasten og nederste høyre hjørne på digitalt rør i valgt varmeområde (foran til venstre eller foran til høyre) blinker. Dette indikerer at tidtakerens

gjeldende innstilling er koblet til valgt varmesone. Skjermen "1" bakerst til venstre og høyre holder seg uendret.

Trykk på for å øke tiden. Etter fullført tidtakeroperasjon, vil desimalet (,) nederst i høyre hjørne på angitt sone (foran til venstre eller høyre) alltid være på. Desimalpunktet (,) til det digitale røret til sonen blinker når sonen er i drift. Når det ikke er noen drift, gir det digitale røret til tidtakeren prioritet til visning av sonen med minst angitt tid. Når tiden utløper, indikerer meldingslyden at den er ferdig og bro-modusen stopper automatisk.

Strømbegrensning: Maksimum begrenset strøm på varmesonene til venstre og høyre er henholdsvis 3,6 kW. Maksimum strømmen til alle 4 kokesonene er 7,2 kW.

Når strømmen på venstre sonen foran er 1,8 kW skal den andre varmesonen til venstre ikke være mer enn 1,8 kW. Det betyr strømmen totalt ikke overskrider 3,6 kW.

Hvis en av varmesonene er i booster-modus, noe som er 2,1 kW for sone 2 og 3 og 2,8 kW for sone 1 og 4, kan ikke strømmen på den andre varmesonen være større enn 1,5 kW eller 0,8 kW. Dette er på grunn av at maksimum strøm totalt er 3,6 kW på hver side av kokeområdet.

Bromodus kan aktiveres for varmesone ① og ② eller varmesone ③ og ④.

Strømmen i bromodus på begge sider er 3 kW (uten booster) -3,6 kW (med booster). Maksimum begrenset strøm på varmesonene til venstre og høyre er henholdsvis 3,6 kW. Maksimum strømmen til alle 4 kokesonene er 7,2 kW. Hvis booster er aktivert,

Induksjonsovn, strøm
Strømnivå (W)	1	2	3	4	5	6	7	8	9	Booster
Bakerst til venstre/høyre190 * 190 mm	100	150	200	250	350	600	1000	1300	1800	2100
Foran til venstre/høyre190 * 190 mm	100	150	200	250	350	600	1100	1500	2000	2800
Bro-modus190 * 380 mm	200	300	500	600	700	1200	2200	2600	3000	3600

② 1.8-2.1kW Min pot size:Φ90mm Recommended pot size:Φ180mm ① 2-2.8kW Min pot size:Φ90mm Recommended pot size:Φ180mm ③ 3-3.6kW Min pot size:Φ220mm Recommended pot size:Φ245mm ④ 1.8-2.1kW Min pot size:Φ90mm Recommended pot size:Φ180mm

Slik slår du på hettene: Trykk på hettens valgtast " [icon] ", summeren vil pipe 1 gang og hette sonen vil vise 0. Ved å skyve " [icon]"-tasten vil du kunne justere ulike nivåer fra "1" til "9".

For å aktivere Booster-strømmen fra 0-nivået, trykker du på 📁, deretter trykker du på "P"-symbolet. Hvis hetter velges på noe nivå fra 1-9 og du ønsker å hoppe til booster-funksjonen, trykker du på P-symbolet og hettene starter booster-modus. På hvilken som helst innstilling, etter 5 sekunder starter hetten automatisk.

Slik slår du av hetten: Når hetten er på, trykker du på tasten og skyver strømknappen til 0. Hetten vil stoppe helt. Ved å trykke på, til skjermen slås av.

Angi AUTOMATISK-modus: Når produktet er aktivert, trykker du på "A"-tasten. Summeren vil pipe 1 gang og hetten går automatisk i AUTOMATISK-modus. Skjermen på hetten viser 'A' for å indikere at AUTOMATISK-funksjonen er aktivert. Når hetten må vise nivået, blinker 'A' på det digitale røret vekselvis med nivå-intervallet. På denne innstillingen endres driftstilstanden til hetten seg sammen med driftstilstanden til induksjonsplaten. Når induksjonsplaten er på, slås hetten på automatisk. Når strømnivået til induksjonsplaten øker, øker også strømnivået til hetten. Hetten følger nivået til kokesonen ved å følge prinsippet som tilsier at hver gang induksjonsplaten øker med 1 nivå, øker nivået til hetten med 1 nivå også. For eksempel har induksjonsplaten to aktiverte soner, den ene er på nivå 2 og den andre på nivå 4. Da er hetten på nivå 6. (2+4). Hvis summen av sonenivået til induksjonsovnen er mer enn 9, vil rekkevidden til hetten være booster. Når induksjonen slås av vil hetten automatisk kjøre på nivå 1 i 3 minutter og deretter slå seg av.

Slik avslutter du AUTOMATISK-modus: Ved å trykke på "A"-tasten, vil hetten automatisk avslutte AUTOMATISK-modus. Hetten må stilles inn på nytt for driftsnivået.

10. Pleie og vedlikehold

1) Rengjør fettfiltre, glass og andre overflater regelmessig med en fuktig klut fuktet med industriell alkohol eller rengjøringsmiddel.

Anbefaling: Tørk av produktoverflaten etter hver bruk.

Rengjør sugeportenheten til produktet hver tredje dag.

2) Hvis du ikke har muligheten til å blåse luten ut av kjøkkenet kan du bruke et resirkulasjonsfilter for å fjerne lukten fra matlagingsrøyken.

Merknad: Filtrene fjerner ikke damp. Dette fjernes ved ekstra ventilering, eller f. eks via husets sentrale ventilasjonssystem. Når du bruker resirkulasjon, skal alle vinduer, dører og luftsystemer med tilgang til frisk luft være lukket.

De keramiske resirkulasjonsfiltrene med høy ytelse kan regenereres i ovnen i 45 min. ved 200 grader C og kan dermed effektivt rense luften i opptil 5 år.

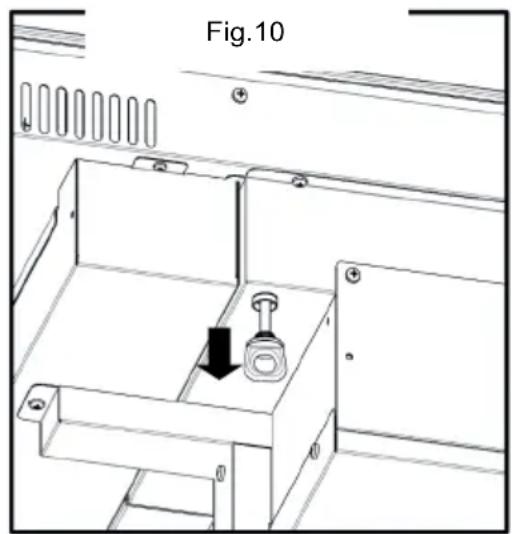

3) Væsken i vanntanken kan tømmes ved å trekke ut gummipluggen som vist i fig. 10.

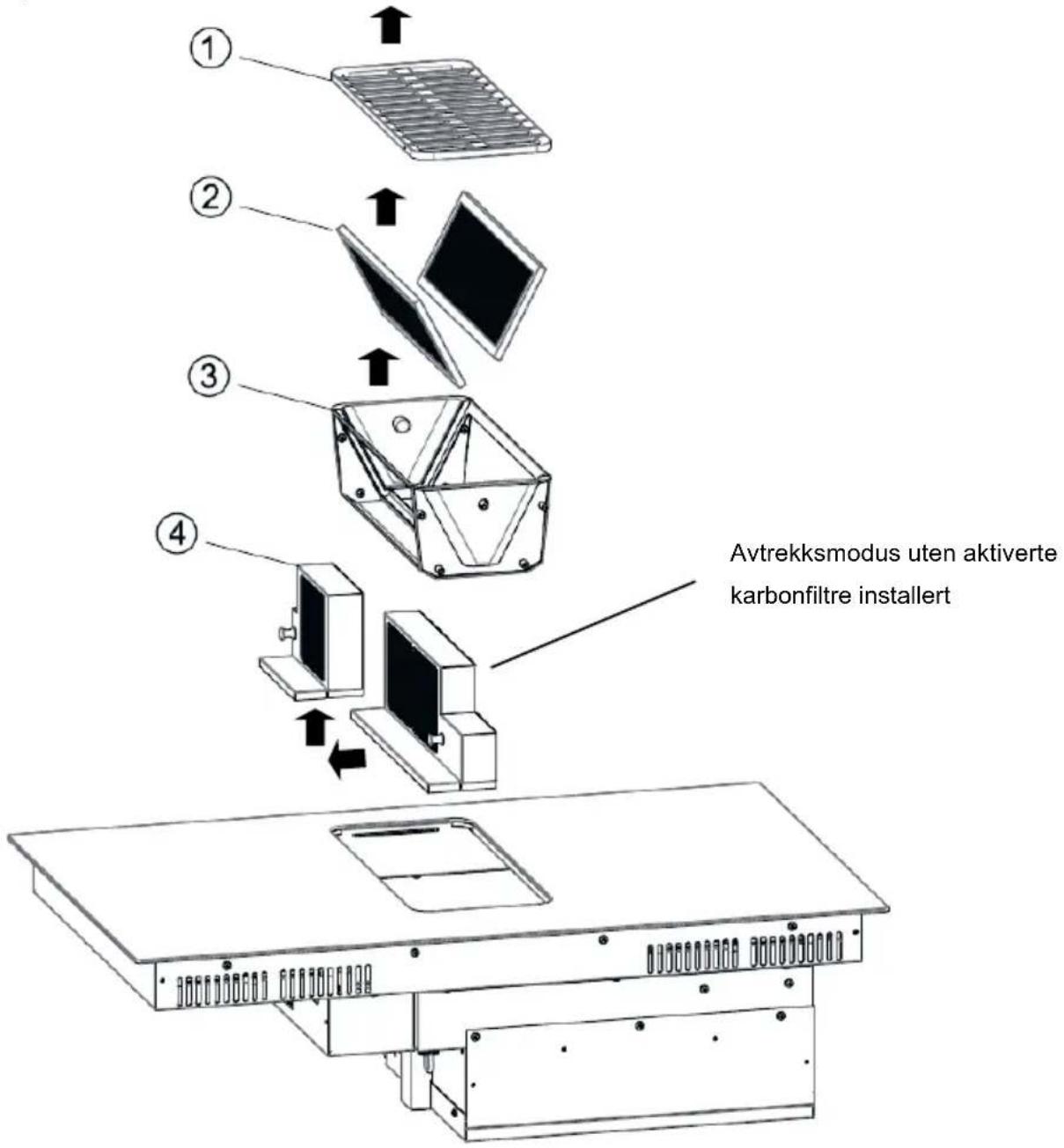

4) Demontering og installasjon av sugeportfilter som vist i figur 11 for å kunne fjerne gitter- (1), fettfilter- (2), filterbase/oljeinnsamler- (3) aktiverte karbonfilteret (4).

Demontering av aktivert karbonfilter. Først åpnes håndtakene for å trekkes ut flate og deretter oppover, slik at de kan tas ut og rengjøres. I henhold til demonteringen i omvendt rekkefølge, kan filteret lastes tilbake i luftinnløpet til produktet.

Avtrekksmodus uten aktiverte karbonfiltre installert

Fig.11

11. Feilsøking

Type feilbeskyttelse	Feilkodeskjerm
	Display for timer	Display for effektnivå
Kommunikasjonsfeil med strømversjon		F1
NTC-svikt ved induksjonsovn		F3
IGBT NTC-svikt		F4
Trykkes i mer enn 10 sekunder	ER03
Overoppheting av undertråd-NTC		E1
IGBT-overoppheting		E2
Høyspenningsbeskyttelse		E3
lavspenningsbeskyttelse		E4
Beskyttelse for fjerning av undertråd-NTC		E5

12. Kundestøtte

1) Sjekk at du ikke kan løse problemet på egen hånd med bruk av punktene beskrevet i "Feilsøking".
2) Slå apparatet av og på igjen for å se om problemet løser seg selv.
3) Hvis feilen vedvarer etter ovennevnte kontroller, kontakter du nærmeste kundeservice.

Land	Nettside
Danmark	www.eico.dk
Norge	www.eico-as.no
Sverige	www.eico.se
Finland	www.eico.fi
Tyskland, Spania, Frankrike, Nederland (ENGELSK)	www.eico.eu

INNEHÅLL

Rengör enhetens sugports filterenhet var tredje dag.
