BEDIENUNGSANLEITUNG SHINING PELTROX EICO

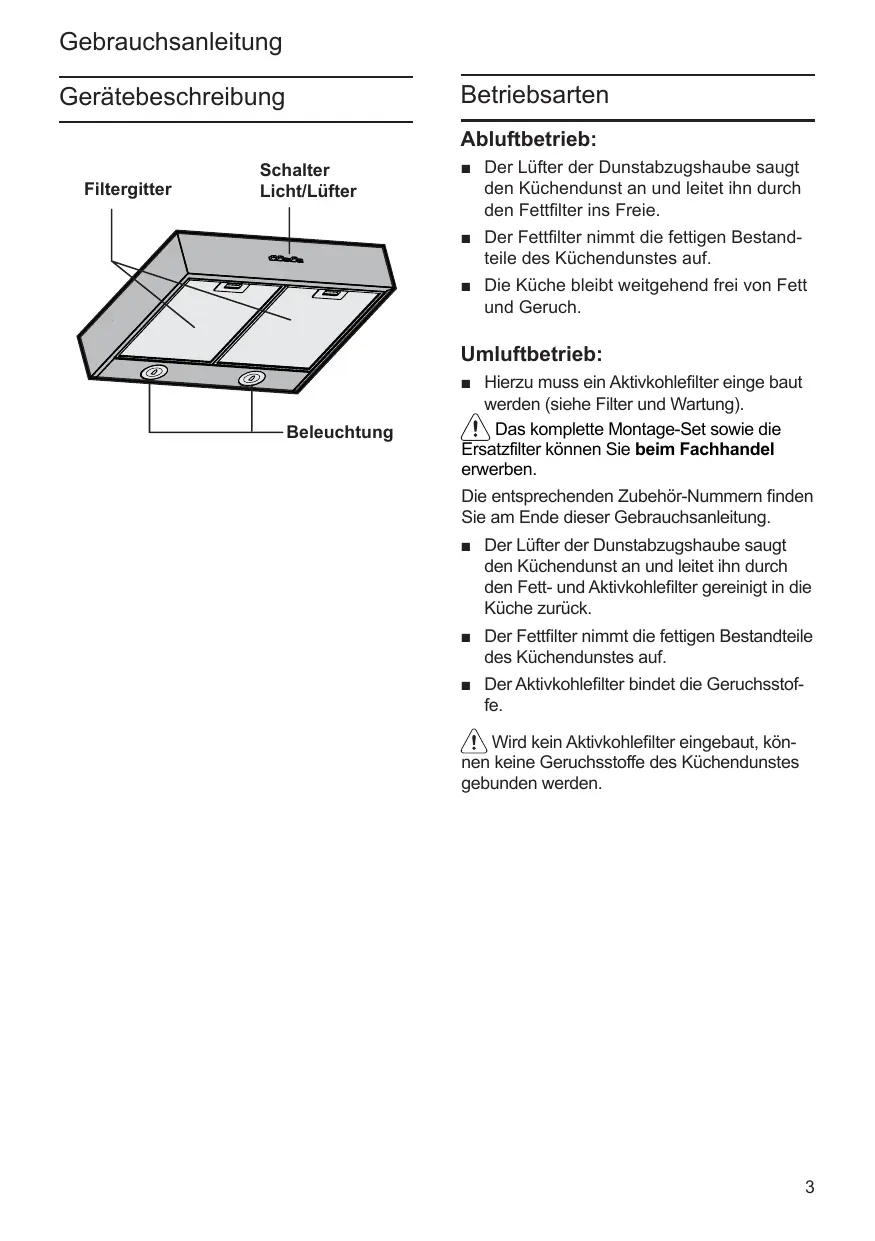

Der Lüfter der Dunstabzugshaube saugt den Kuchendunst an und leitet ihn durch den Fettfilter ins Freie.
Der Fettfilter nimmt die fettigen Bestandteile des Kuchendunstes auf.
Die Kuche bleibt weltgehend frei von Fett und Geruch.

Umluftbetrieb:

■ Hierzu muss ein Aktivkohlefilter einge baut werden (siehe Filter und Wartung).
Das komplette Montage-Set sowie die Ersatzfilter können Sie beim Fachhandel erwerben.

Die entsprechenden Zubehör-Nummern finden Sie am Ende dieser Gebrauchsanleitung.

Der Lüfter der Dunstabzugshaube saugt den Kuchendunst an und leitet ihn durch den Fett- und Aktivkohlefilter gereinigt in die Kuche zurück.
Der Fettfilter nimmt die fertigen Bestandteile des Kuchendunstes auf.
Der Aktivkohlefilter bindet die Geruchsstoffe.

! Wird kein Aktivkohlefilter eingebaut, konnen keine Geruchsstoffe des Kuchendunstes gebunden werden.

Wichtige Hinweise:

• Diese Gebrauchsanleitung gilt für mehrere Geräte-Ausführungen.
  Esistmoglich,dass einzelne Ausstattungsmerkmale bescriben sind, die nicht auf Ihr Gerat zuteffen.
• Diese Dunstabzugshaube entspricht den einschlagigen Sicherheitsbestimmungen.
  Reparaturen dürfen nur von Fachkräften durchgeführt werden.
  Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.
• Bevor Sie das neue Gerät benutzen, lessen Sieitte sorgfältig die Gebrauchs-anleitung.
  Sie enthalt wichtige Informationen für ihre Sicherheit sowie zum Gebrauch und zur Pflege des Gerätes.
  Bewahren Sie die Gebrauchs- und Montageanleitung ggf. für einen Nachbesitzer gut auf.
  ! Verpackungsmaterial ordnungsgemäß entsorgen (siehe Montageanleitung).
  ! These Dunstabzugshaube ist nur für den Betrieb in Haushalten bestimmt.
  Vor Beginn samtlicher Reinigungs- oder Wartungsarbeiten muss das Gerät durch Ziehen des Steckers oder Betätigten des Hauptschalters der Wohnung vom Stromnetz getrennt werden.
  ! Kinder nicht mit dem Gerät spielen halten.
  Erwachsene und Kinder dürfen nie unbeaufsichtigt das Gerät betreiben,
• wenn sie körperlich oder geistig dazu nicht in der Lage sind,
• oder wenn ihren Wissen und Erfahrung fehlen, das Gerät richtig und sicher zu bedieren.
  Die Dunstabzugshaube niemals ohne korrekt montiertes Gitter in Betrieb setzen!

Die Dunstabzugshaube darf NIEMALS als Abstellfläche verwendet werden, sofern dies nicht ausdrücklich angegeben wird.
! Der Raum muss über eine hinreichende Beluftung verfugen, wenn die Dunstabzugshaube mit anderen gas- oder brennstoffbetriebenen Geräten gleichzeitig verwendet wird.
! Bei gleichzeitigem Betrieb der Dunstab-zugshaube im Abluftbetrieb und Feuerstätten darf im Aufstellraum der Feuerstätte der Unterdruck nicht länger als 4 Pa (4 x 10-5 bar) sein.
! Die angesaugte Luft darf nicht in Rohre geleitet werden, die fur die Ableitung der Abgase von gas- oder brennstoffbetriebenen Geräten genutzt werden.
! Es ist strengstens verboten, unter der Haube mit offener Flamme zu kochen.
Eine offene Flamme beschädigt die Filter und kann Brände verursachen, daß ist dies in jedem Fall zu vermeiden.
! Das Frittieren muss unter Aufsicht erfolgen, um zu vermeiden, dass das überhützte Öl Feuer fängt.
In Bezug auf technische und Sicherheitsmaßnahmen für die Ableitung der Abluft sind die Vorschriften der zuständigen ortlichen Behörden strengstens einzuhalten.
Die Haube muss regelmäßiginnen und außen gereinigt werden (MINDESTENS EINMAL IM MONAT, diesbezüglich sind in jeder Fall die ausdrücklichen Angaben in der Wartungsanleitung theses Handbuch zu beachten).
! Eine Nichtbeachtung der Vorschriften zur Reinigung der Haube sowie zur Auswechselung und Reinigung der Filter führt zu Brandgefahr.

Vor dem ersten Benutzen

Gas-Kochmulden / Gas-Herde

! Betreiben Sie nicht alle Gas- Kochstellen gleichzeitig über langere Zeit (max. 15 Minuten) bei hochster Wärmebelastung, sonst besteht Verbrennungsgefahr bei Berührung der Gehäuseoberflächen bzw. Gefahr der Beschädigung der Dunstabzugshaube. Beim Betrieb der Dunstabzugshaube über einem Gas-Kochfeld muss bei gleichzeitigem Betreiben von drei oder mehr Gas-Kochstellen die Haube in der Maximalstufe betriebenen werden.

• Beachten Sie, dass ein Großbrenner mit mehr als 5 kW (Wok) der Leistung von 2 Gasbrennern entspricht.
  Betreiben Sie eine Gaskochstelle nie ohne aufgesetztes Kochgeschirr. Regel in Sie die Flamme so, dass sie nicht über das Kochgeschirr hinausragt.

! Betreiben Sie die Dunstabzugshaube nur mit eingesetzten Lampen, um das Risiko eines Stromschlags zu vermeiden.

Es wird keinerlei Haftung übernommen für Fehler, Schäden oder Brände des Gerätes, die durch Nichteinhaltung der in this dem Handbuch aufgeführten Anweisungen verschuldet wurden.

Bedienender Dunstabzugshaube

! Der Kuchendunst wird am wirkungsvollsten beseitigt durch:

Einschalten der Dunstabzugshaube bei Kochbeginn.
Ausschalten der Dunstabzugshaube erst eine Minute nach Kochende.

Einschalten:

Betätigkeiten Sie die gewünschte Lüfterstufe.

Ausschalten:

• Drücken Sie die Taste auf 0 zurück.

Beleuchtung:

Die Beleuchtung kann zu jeder Zeit verwendet werden, auch wenn der Lüfter ausgeschelt ist.

Hinweis! Vor jeder Reinigung und Pflege ist die Dunstabzugshaube durch Ziehen des Netzsteckers oder Ausschalten der Sicherung stromlos zu machen.

Fettfilter:

Zur Aufnahme der fettigen Bestandteile des Kuchendunstes sind Metall-Fettfilter eingesetzt.

Die Filtermatten bestehen aus unbrennbarem Metall.

Achtung:

Bei zunehmender Sattigung mit fetthaltigen Rückständen erhöht sich die Entflammarkeit und die Funktion der Dunstabzugshaube kann beeinträchtigt werden.

Wichtig:

Durchrechtzeitiges Reinigen der Metall-Fettfilter wird der Brandgefahr vorgebeugt, die durch Hitzestau beim Frittieren oder Braten entstehen kann.

Reinigen der Metall-Fettfilter:

■ Bei normalem Betrieb (täglich 1 bis 2 Stunden) mussen die Metall-Fettfilter nach 8 bis 10 Wochen gereinigt werden.
Das Reinigen kann in der Geschirrspulmaschine erfolgen. Dabei ist eine leichte Verfärbung möglich.
Der Filter muss locker in der Geschirrspulmaschine liegen.

Erarfndnichteingeklemmtsein.

Wichtig:

Stark gesättigte Metall-Fettfilter nicht zusammen mit Geschirr reinigen.

• Beim Reinigen von Hand, die Fettfilter in heißer Spullauge einweichen.

Danach abbürsten, gut ausspüssen und abtropfen halten.

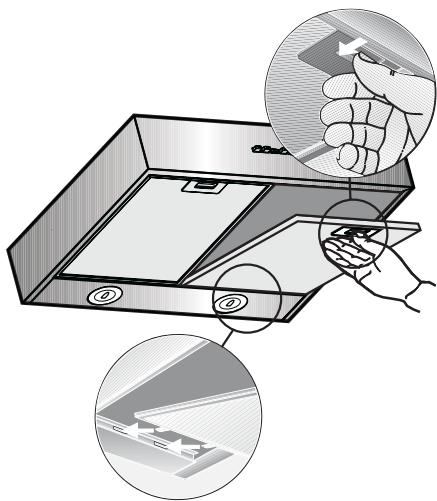

Aus- und Einbau den Metall-Fettfilter:

1. Drucken Sie die Raste an den Fettfilter in Pfeilrichtung ein und klappen Sie die Fettfilter ab.

1. Reinigen Sie die Fettfilter.
2. Setzen Sie die gereinigten Fettfilter wieder ein.

Aktivkohlefilter:

Zum Binden der Geruchsstoffe beim Umluftbetrieb.

Achtung:

Bei zunehmender Sattigung mit fetthaltigen Rückständen erhöht sich die Entflammbarkeit und die Funktion der Dunstabzugshaube kann beeinträchtigt werden.

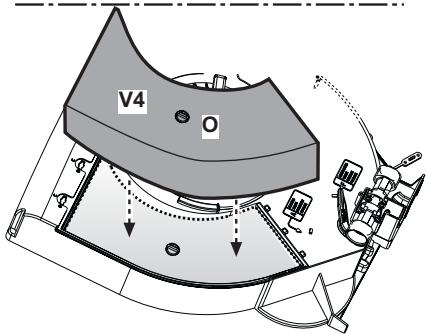

Einbauen:

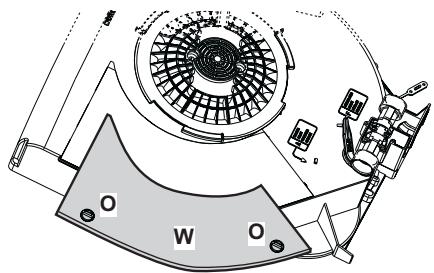

Durch Drehen der Knäufe O um 90^ die Abdeckung W entfern.

In das dazu vorgesehene Fach den Kohlefilter einsetzen undihn durch Drehender Knäufe O um 90^ befestigen, dann die Abdeckung wieder schreiben.

Ersetzen Sie den Filter alle vier Monate.

Ausbauen:

Der Ausbau erfolgt in umgekehrter Reihenfolge.

Wechsel der Aktivkohlefilter:

Je nach der Benetzungsdauer des Herdes und der Häufigkeit der Reinigung

des Fettfilters tritt nach einer mehr oder weniger langen Benutzungsdauer die Sattigung des Aktivkohlefilters auf. Auf jeder Fall muß der Filtrereinsatz mindestens alle 4 Monate ausgewechselt werden.Er kann NICT得到有效 oder erneut aktiviert werden.

Die Aktivkohlefilter sind im Fachhandel erhältlich (siehe Sonderzubehör).
Nur Originalfilter verwenden. Dadurch wird die optimale Funktion gewährleistet.

Entsorgung der alten Aktivkohlefilter:

Aktivkohlefilter enthalten keine Schadstoffe. Sie können z. B. als Restmull entsorgt werden.

Reinigen und Pflegen

Dunstabzugshaube durch Ziehen des Netzsteckers bzw. Ausschalten der Sicherung stromlos machen.

• Beim Reinigen der Fettfilter die zugänglichen Gehäuseteile von abgelagertem Fett reinigen.
  Dadurch wird der Brandgefahr vorgebeugt und die optimale Funktion bleibt erhalten.
  Zum Reinigen der Dunstabzugshaube heiße Spullauge oder mildes Fensterputzmittel verwenden.
• Kratzen Sie angetrocknete Verschmutzung nicht ab, sondern weichen Sie diese mit einem feuchten Tuch auf.
• Keine scheuernden Mittel oder kratzende Schwämme verwenden.
• Hinweis: Alkohol (Spiritus) nicht auf Kunststoffflächen anwenden, es konnten matte Stellen entstehen.

Vorsicht! Küche ausreichend belüften,
keine offene Flamme.

Den Schiebeschalter nur mit einem weichen, feuchten Tuch reinigen (milde Spullauge).

Edelstahloberflächen:

• Verwenden Sie einen milden nicht scheuernden Edelstahrliniger.
• Reinigen Sie nur in Schliffrichtung.

Edelstahloberflächen nicht mit kratzenden Schwämmen und nicht mit sand-, soda-, säure- oder chloridhaltigen Putzmitteln reinigen!

Aluminium-, Lack- und Kunststoffoberflächen:

• Verwenden Sie ein weiches, fussenfreies Fenster- oder Microfasertuch.
• Keine trockenen Tücher verwenden.
• Verwenden Sie ein mildes Fensterreinigungsmittel.
  Keine aggressiven, säure- oder laugenhaltigen Reiniger verwenden.
  Keine Scheuermittel verwenden.

Auswechseln der Lampen

Die Haube ist mit einem auf der Leuchtdiode technologie basierten Beleuchtungssystem ausgestattet.

Die LEDs ermodlichener eine optimale Beleuchtung der Kochfläche. Sie haben die zehnfache Lebensdauer, verglichen mit herkommlichen Lampen, undieten eine Energieersparnis bis zu 90% .

Um die LEDs mit neuen zu ersetzen, setzen Sie sichitte mit dem Kundendienst in Verbindung.

Störungen

Bei eventuellen Rückfragen oder Störungen, Kundendienst anrufen.

(Siehe Kundendienststellenverzeichnis).

Bei Anrufitte angegeben:

E-Nr. FD

Tragen Sie die Nummern in obige Felderein. Die Nummern sind auf dem Typenschild, nach Abnahme der Fettfilter, im Innenraumder Dunstabzugshaube zu finden.

Vor der Montage

Wichtige Hinweise

! Lebensgefahr!

Zurückgesaugte Verbrennungsgase konnen zu Vergiftungen führen.

Immer für ausreichend Zuluft sorgen, wenn das Gerät im Abluftbetrieb gleichzeitig mit einer raumluftabhängigen Feuerstände verwendet wird.

Raumluftabhängige Feuerstätten (z. B. gas-, ol-, holz- oder kohlebetriebene Heizgeräte, Durchlauferhitzer, Warmwasserbereiter) beziehen Verbrennungsluft aus dem Aufstellraum und führen die Abgase durch eine Abgasanlage (z. B. Kamin) ins Freie. In Verbindung mit einer eingeschalteten Dunstabzugshaube wird der Küche und den benachbarten Räumen Raumluft entzogen - ohne ausreichende Zuluft entsteht ein Unterdruck. Giftige Gase aus dem Kamin oder Abzugsschacht werden in die Wohnräume zusammen gesaugt.

Es muss saber immer für ausreichende Zuluft gesorgt werden.
Ein Zuluft-/Abluftmaerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher.

Ein gefahrloser Betrieb ist nur dann möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte 4 Pa (0,04 mbar) nicht über-schreitet. Dies kann erreicht werden, wenn durch nicht verschliebsbare Öffnungen, z. B. in Turen, Fenstern, in Verbindung mit einem Zuluft-/ Abluftmaerkasten oder durch andere technische Maßnahmen, die zur Verbrennung benöttigte Luft nachströ-men kann.

Ziehen Sie in jedem Fall den Rat des zuständigen Schornsteinfegermeisters hinzu, der den gesamten Luftungsverbund des Houses beurteilen kann und Ohnen die passende Maßnahme zur Belüfung vorschlägt.

Wird die Dunstabzugshaube ausschließlich im Umluftbetrieb eingesetzt, ist der Betrieb ohne Einschränkung möglich.

! Altgeräte sind kein wertloser Abfall.

Durch umweltgerechte Entsorgung konnen wertvolle Rohstoffe wiedergewonnen werden. Bevor Sie das Altgerät entsorgen, machen Sie es unbrauchbar.

In Übereinstimmung mit den Anforderungen der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) ist vorliegenden Gerät mit einer Markierung versehen.

Sie leisten einen positiven Beitrag für den Schutz der Umwelt und die Gesundheit des Menschen, wenn Sie these Gerät einer gesonderten Abfallsammlung zuführen. Im unsortierten Siedlungsmäß können ein solches Gerät durch unsachgemäß Entsorgung negative Konsequenzen nach sichziehen.

Auf dem Produkt oder der beiliegenden Produktdokumentation ist folgenden Symbol einer durchgestruichen Abfalltonne abgebildet. Es weist darauf hin, dass eine Entsorgung im normalen Haushaltsabfall nicht zulässig ist. Entsorgen Sie diese Produkte im Recyclinghof mit einer getrennten Sammlung für Elektround Elektronikgeräte.

Die Entsorgung muss gemäß den ortlichen Bestimmungen zur Abfallbeseitigung erfolgen.itte wenden Sie sich an die zuständigen Behörden ihrer Gemeineverwaltung, an den lokalen Recyclinghof fur Haushaltsmüller oder an den Handler, bei dem Sie这点 Gerät erworben haben, um weitere Informationen über Behandlung, Verwertung und Wiederverwendung these Products zu erhalten.

Ihr neues Gerät wurde auf dem Weg zu Ihnen durch die Verpackung geschützt. Alle eingesetzten Materialien sind umweltverträglich und wieder verwertbar.itte halten Sie mit und entsorgen Sie die Verpackung umweltgerecht.

Über aktuelle Entsorgungswege informieren Sie sichitte bei Ihrhem Fachhändler oder bei

Vor der Montage

Ihrr Gemeindeverwaltung.

Die Dunstabzugshaube ist für Abluft und Umluftbetrieb verwendbar.
Die Dunstabzugshaube immer über der Mitte der Kochstellen anbringen.
! Der Abstand zwischen der Abstellfläche auf dem Kochfeld und der Unterseite der Dunstabzugshaubearf60cmim Fall von elektrischen Kochfeldern und 65cmim Fall von Gas- oder kombinierten Herden nicht unterschreiben.
! Wenn die Installationsanweisungen des Gaskochgerats einen größeren Abstand vorgegeben, ist dieser zu berücksichtigten.

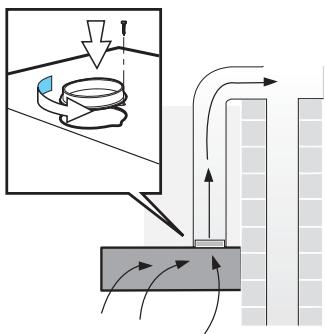

Abluftbetrieb

Die Abluft wird über einen Luftungsschacht nach oben, oder direkt durch die Außenwand ins Freie geleitet.

Bei Abluftbetrieb sollen in der Mauerkasten eine Rückstauklappe eingebaut werden. Ist dem Gerät keine Rückstauklappe beigelegt, kann sie über den Fachhandel bezogen werden.

Wird die Abluft durch die Außenwand geleitet, sollte ein Telescop-Mauerkasten verwendet werden.

Optimale Leistung der Dunstabzugshaube:

Kurzes, glattes Abluftrohr.
Moglichst werenig Rohrbogen.
- Möglichst große Rohrdurchmesser und große Rohrbögen.

Der Einsatz von langen, rauhen Abluftrohren,vielen Rohrbogen oderkleineren Rohrdurchmessern fuhrt zu einer Abweichung von der optimalen Luftleistung und gleichzeitig zu einer Geräuscherhöhung.

Rundrohre:

Wir empfehlen

Innendurchmesser 125 mm.

Flachkanäe müssen einen gleichwertigen Innenquerschnitt wie Rundrohre haben.

Sie sollenne keine scharfen Umlenkungen haben.

0 125 mm ca. 113 cm²

■ Bei abweichenden Rohrdurchmessern: Dichtstreifen einsetzen.
Bei Abluftbetrieb für ausreichend Zuluft sorgen.

Anschluss Abluftrohr 0 125 mm:

Abluftrohr direkt am Luftstutzen befestigen.

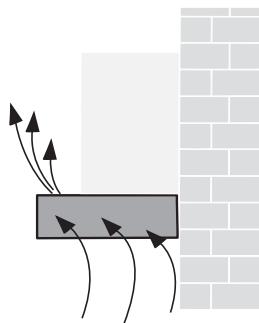

Umluftbetrieb

Mit Aktivkohlefilter, wenn keine Mochlichkeit für Abluftbetrieb vorhanden ist.

Das komplette Montage-Set konnen Sie beim Fachhandel erwerben. Die entsprechenden Zubehör-Nummern finden Sie am Ende dieser Gebrauchsanleitung.

Stromschlaggefahr!

das Gerät ist mit einem EU-Schuko-Stecker ausgestattet. Um die Schutzerdung in einer Dänemark-Steckdose sicherzustellen, muss das Gerät mit einem geeigneten Stecker-Adapter angeschlossen werden. Diese Adapter (zulässig bis max. 13 Ampere) ist über den Kundendienst (Ersatzteil-Nr. 616581) erhältlich.

Die Netzspannung muss der Spannung entsprechen, die auf dem Betriebsdatenschild im Innern der Haube angegeben ist. Sofern die Haube einen Netzstecker hat, ist dieser an zugänglicher Stelle an eine den geltenden Vorschriften entsprechende Steckdose anzuschlieben. Bei einer Haube ohne Stecker (direkter Netzanschluss) oder falls der Stecker nicht zugänglich ist, ist ein normgerechter zweipoliger Schalter anzubringen, der unter Umständen der Überspannung Kategorie III entsprechend den Installationsregeln ein vollständiges Trennen vom Netz garantiert.

Hinweis: Bevor man den Stromkreis der Dunstabzugshaube an die Netzversorgung verbindet und den richtigen Betrieb zu ueberpruefen,itte immer kontrollieren dass die Netzversorgung immer richtig montiert worden wird.

Hinweis! Zur Vermeidung von Gefahren darf die Auswechselung des Stromkabels nur vom autorisierten Kundendienst vorgenommen werden.

Die Dunstabzugshaubearf Nur an eine vorschrifsmäßig installierte Schutzkontaktsteckdose angeschlssen werden. Die Schutzkontaktsteckdose möglichst direkt hinter der Kaminverblendung anbringen.

Die Schutzkontaktsteckdose solle über einen eigenen Stromkreis angeschlossen sein.
Ist die Schutzkontaktsteckdose nach der Montage der Dunstabzugshaube nicht mehr zugänglich, muss eine Trennvorrichtung wie beim Festanschluss vorhanden sein.

Bei erforderlichem Festanschluss:

Die Dunstabzugshaube darf in jedem Fall nur durch einen beim zuständigen Elektrizitäts-Versorgungsunternehmen eingetragenen Elektro-Installeur angeschlossen werden.

Installationsseitig ist eine Trennvorrichtung vorzusehen.

Als Trennvorrichtung gelten Schalter mit einer Kontaktöffnung von mehr als 3 mm und allpoliger Abschaltung. Dazu gehoren LS-Schalter und Schütze.

Wenn die Anschlussleitung these Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eineähnlich qualificierte Person ersetzt werden, um Gefährung zu vermeiden.

Elektrische Daten:

Sie sind auf dem Typenschild nach Abnahme der Filterrahmen - im Innenraum des Gerätes - zu finden.

Bei Reparaturen die Dunstabzugshaube generell stromlos machen.

Lange der Anschlussleitung: 1,30 m.

These Dunstabzugshaube entspricht den EG-Funkentstörbestimmungen.

Einbauen

Achtung! Das Gerät nicht an das Stromnetz anschließen, solange die Installation noch nicht abgeschlossen ist.

Wichtig! Für Umluftbetrieb den Umstellhebel erst auf Umluft stellen (Stellung F) und dann Verschlussdeckel anbringen. Der Umstellhebel kann sonst klemmen.

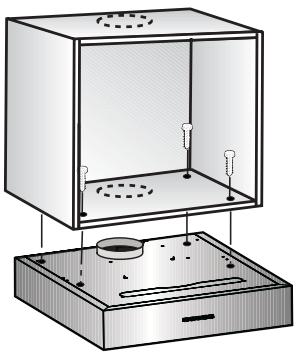

Befestigung am Oberschrank

Mit 4 Schrauben.

1. Maße für die Befestigungslöcher aus den Bildern entnahmen oder Schablone an den Boden des Oberschrankes anlagen.

Einstellen der Betriebsart:

Abluftbetrieb: Stellung A

Umluftbetrieb: Stellung F

1. Befestigungslöcher anreifen und mit Stichel vorstehen.

Bei Abluftbetrieb nach oben, die Abluftöffnung anreifen und aussagen.

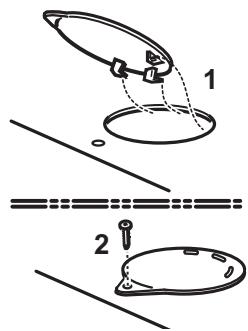

In der Umluftbetrieb-Version ist der mitgelieferte Verschlussdeckel an die Abzugöffnung anzuschliessen.

Lage der Anschlussleitung berücksichtigigen, ggf. den Schrank aussagen.
3. Filtergitter abnehmen (siehe Gebrauchs-anleitung).
4. Dunstabzugshaube an den Schrankboden festschrauben.

Einbauen

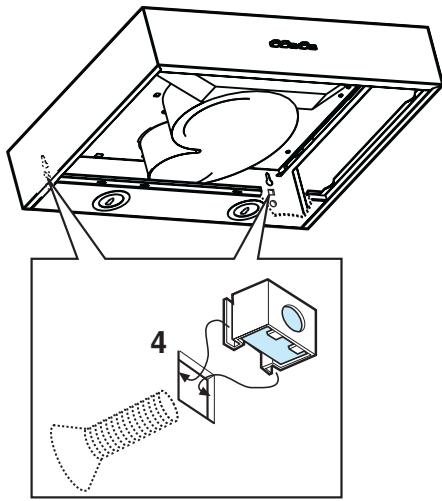

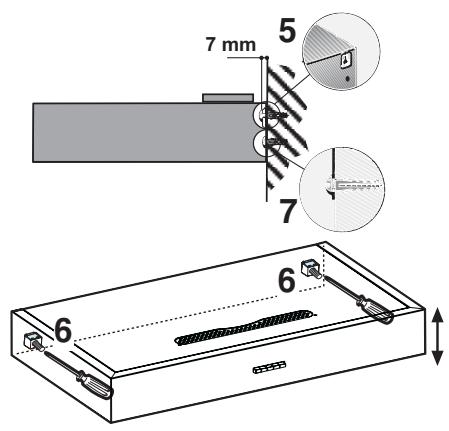

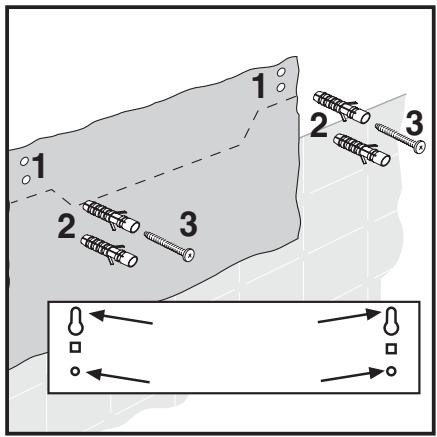

Befestigung an einer Wand

Mit 4 Schrauben.

1. Befestigungslöcher anzeichnen.

Die Abmessungen können der Bohrschablone entnommen werden.

Einstellen der Betriebsart:

Abluftbetrieb: Stellung A

Umluftbetrieb: Stellung F

1. LÖcher mit einem Durchmesser von 8 mm bohren und die Dübel in die Wand stecken.
2. Die oberen Schrauben (links und rechts) so welt anziehen, bis ein Abstand von 7 mm zwischen dem Schraubenkopf und der Wand erreicht ist.
   Fettfilter abnehmer (siehe Gebrauchsanleitung).

In der Umluftbetrieb-Version ist der mitgelie-ferte Verschlussdeckel an die Abzugsöffnung anzuschliessen.

1. Die Schraubenmuttern in die rechteckigen Öffnungen der Abzugshaube klemmen und die mitgelieferten metrischen Befestigungsschrauben von außen bis zum Endanschlag einschrauben.

Einbauen

1. Die Abzugshaube an den oberen Schrauben einhängen.
2. Die Abzugshaube ausrichten.
3. Die Schrauben in die unteren LÖcher stecken und festschrauben.
   Die Fettfilter wieder anbringen (siehe Gebrauchsanleitung)

Fertigmontage

Filtergitter einsetzen.
Elektrische Verbindung herstellen.

Terug gezogen verbrandingsgassen können leiden tot vergifting.

Atercirkulationsversion:

Välj Funktionsversion:

Välj Funktionsversion:

Filterende Funktion:

Filtrerende Funktion

Sugende Funktion: Position A

Filtrerende Funktion: Position F

Sugende Funktion: Position A

Filtrerende Funktion: Position F

Bosch-Infoteam (Mo. - Fr.: 8.00 - 18.00 Uhr erreichenbar)

Für Produktinformationen sowie Anwendungs- und Bedienungsfragen:

Tel.: [phone] oder unter [e-mail]

0,14 €/Min. aus dem Festnetz der T-Com, Mobil gegebenenfalls abweichend.Nur für Deutschland gültig!
