MANUAL DE UTILIZADOR TS 6050 CANON

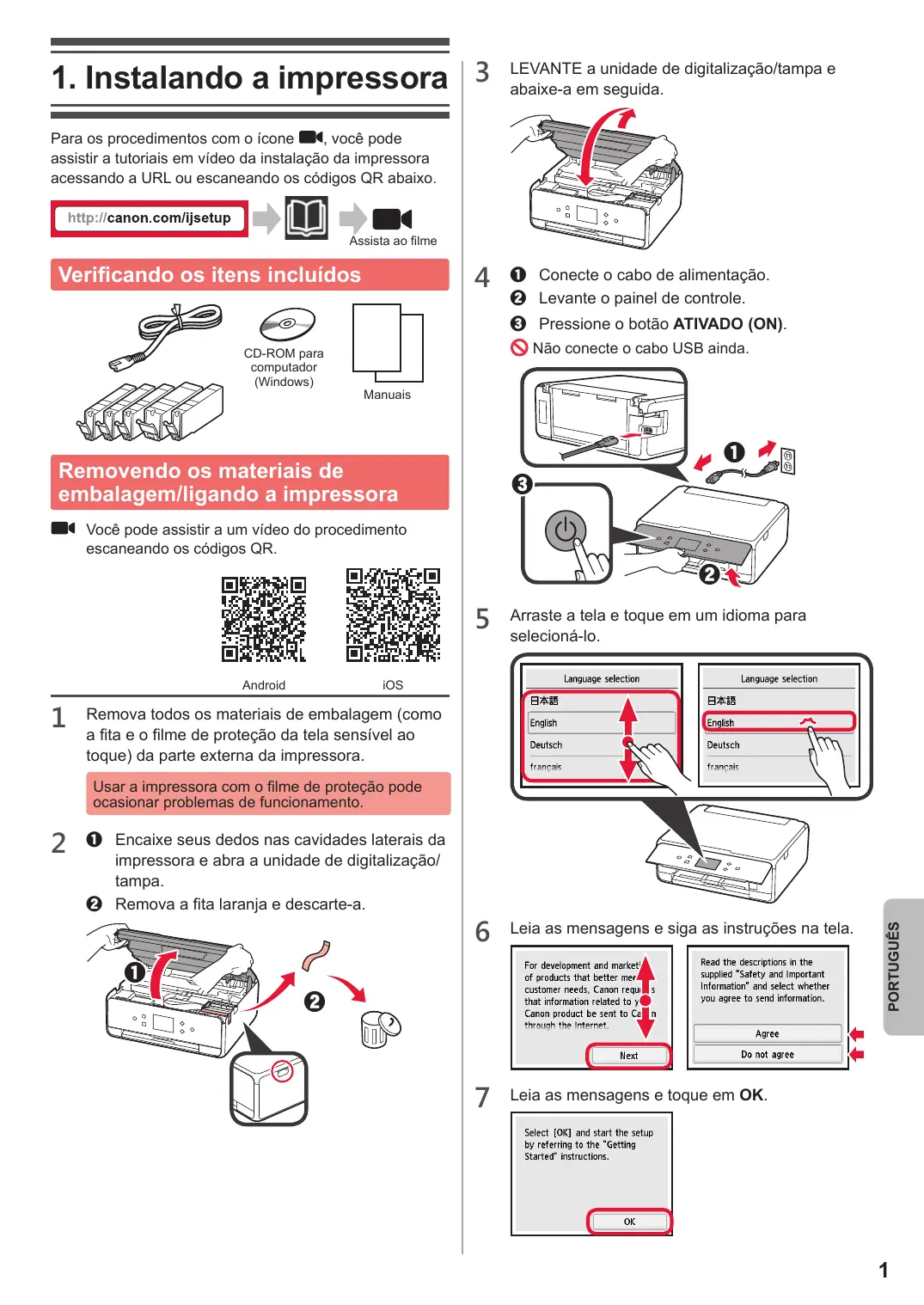

1. Instalando a impressora 3

LEVANTE a unidade de digitalização/tampa e abaixe-a em seguida.

Para os procedimentos com o ícone , você pode assistir a tutoriais em vídeo da instalação da impressora acessando a URL ou escaneando os códigos QR abaixo.

Verificando os itens incluídos

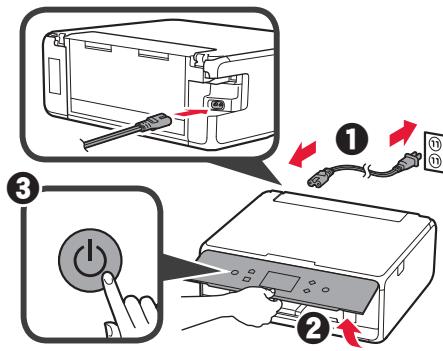

a C onecte o cabo de alimentação. b Levante o painel de controle. c Pressione o botão ATIVADO (ON).

CD-ROM para computador (Windows)

Não conecte o cabo USB ainda. Manuais

Removendo os materiais de embalagem/ligando a impressora

Você pode assistir a um vídeo do procedimento escaneando os códigos QR.

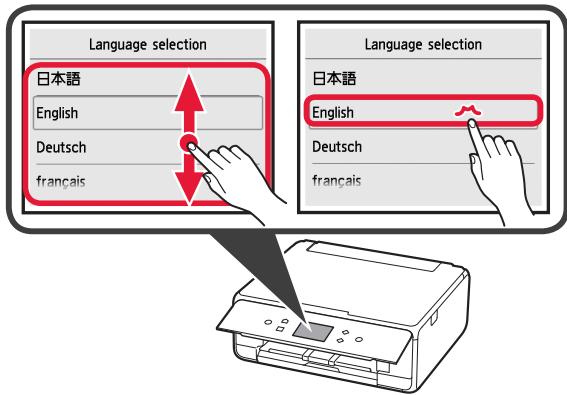

Arraste a tela e toque em um idioma para selecioná-lo.

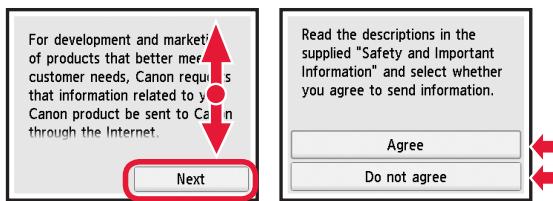

Leia as mensagens e siga as instruções na tela.

Leia as mensagens e toque em OK.

iOS Remova todos os materiais de embalagem (como a fita e o filme de proteção da tela sensível ao toque) da parte externa da impressora.

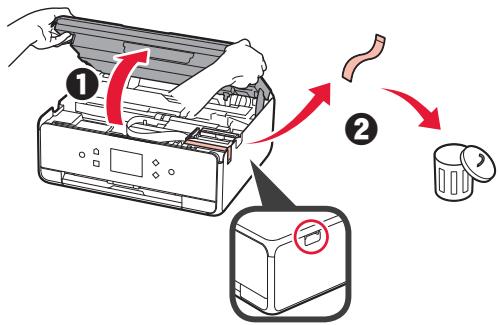

a E ncaixe seus dedos nas cavidades laterais da impressora e abra a unidade de digitalização/ tampa. b Remova a fita laranja e descarte-a.

PORTUGUÊS Usar a impressora com o filme de proteção pode ocasionar problemas de funcionamento.

Instalando o cartucho de tinta Você pode assistir a um vídeo do procedimento escaneando os códigos QR.

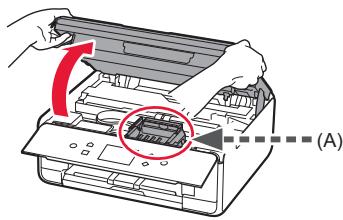

Abra a unidade de digitalização/tampa. ão toque no suporte da cabeça de impressão N (A) antes de ele parar.

Verifique se todos os indicadores luminosos estão acesos.

LEVANTE a unidade de digitalização/tampa e abaixe-a em seguida.

a R emova a fita laranja. b Retire a película de proteção.

Se uma mensagem de erro for exibida, verifique se os cartuchos de tinta estão instalados corretamente.

Remova completamente a fita laranja.

Depois que o indicador luminoso acender, instale o próximo cartucho de tinta.

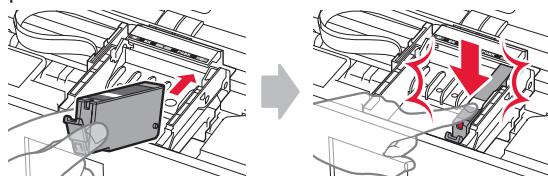

Insira o cartucho de tinta no suporte da cabeça de impressão e empurre-o para baixo até que ele se encaixe no lugar.

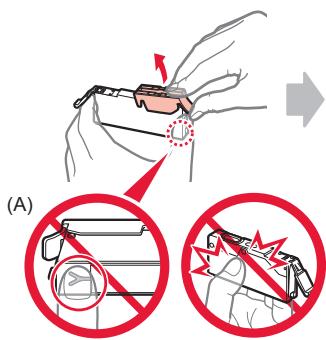

Puxe a aba laranja CUIDADOSAMENTE.

Carregando papel/alinhando a cabeça de impressão

( A) Não empurre as laterais do cartucho de tinta se a saída de ar em forma de Y estiver bloqueada.

Você pode assistir a um vídeo do procedimento escaneando os códigos QR.

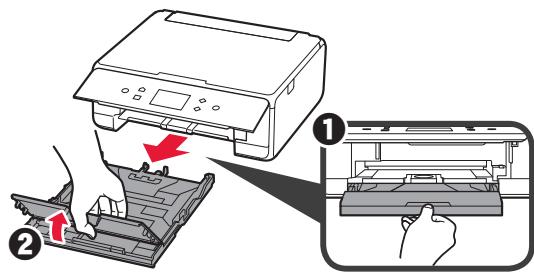

a P uxe o cassete para fora. b Remova a tampa do cassete.

iOS Para obter um resultado de impressão melhor, imprima e digitalize um padrão para alinhamento da cabeça de impressão.

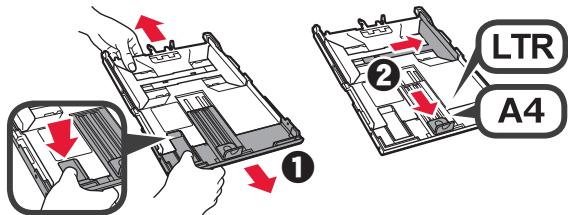

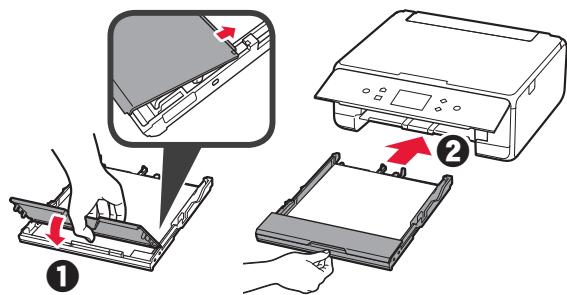

a P uxe o cassete para frente pressionando a trava no cassete. b Abra as guias do papel e posicione-as na marcação LTR ou A4.

Depois que o padrão para alinhamento da cabeça de impressão for impresso, toque em Sim (Yes).

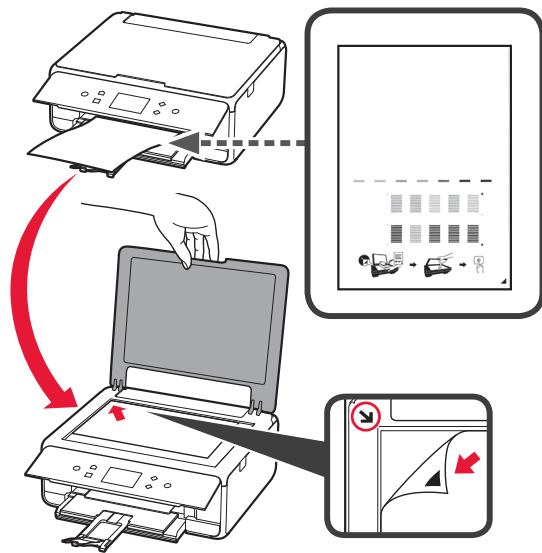

Siga as instruções na tela para carregar o padrão no vidro de exposição.

Feche a tampa de documentos, siga as instruções na tela e toque em OK.

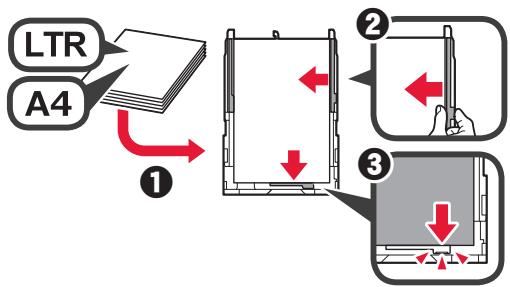

a C oloque várias folhas de papel comum com o lado a ser impresso voltado para baixo. b Deslize a guia do papel direita para alinhá-la à pilha de papel. c Alinhe a pilha de papel com a guia do papel frontal.

O alinhamento da cabeça de impressão foi concluído.

10 Se a seguinte tela for exibida, toque em OK.

Leia as mensagens e toque em OK.

Selecionando um método de conexão para a impressora O método de conexão varia dependendo do seu uso da impressora. Selecione um dos métodos de conexão para a impressora na tabela abaixo. Na descrição abaixo, smartphone se refere coletivamente a smartphones e tablets.

Usando a impressora com seu computador ou smartphone conectado

Usando a impressora sem conectá-la a qualquer dispositivo

Conexão LAN sem-fio (Wireless LAN connection)

Não conectar (Do not connect)

Conexão USB (USB connection)

Conectando a impressora a um computador ou smartphone por meio de um roteador sem fio

cabo USB Conectando a impressora a um computador ou smartphone diretamente, sem um roteador sem fio *

Toque em Não conectar (Do not connect) na tela de seleção do método de conexão. A configuração foi concluída.

* Não é possível conectar seu smartphone à Internet por meio de uma conexão sem fio se a impressora estiver diretamente conectada ao seu smartphone. Nesse caso, você poderá ser cobrado dependendo do contrato com seu provedor de serviço. * Até 5 dispositivos podem ser diretamente conectados à impressora por meio de uma conexão de LAN sem fio.

Toque no método de conexão da impressora.

Se a seguinte tela for exibida, prossiga para a próxima página. ■■

e você selecionar Conexão LAN sem-fio S (Wireless LAN connection):

e você selecionar Conexão USB S (USB connection):

Siga as instruções na tela para prosseguir com a configuração. Usuário que selecionou Conexão USB (USB connection): não conecte o cabo USB até que seja solicitado.

2. Conectando a um computador e smartphone/tablet Se você quiser conectar a impressora a um computador e a um smartphone, conecte-a ao computador primeiro. Para conectar a impressora apenas ao seu smartphone, prossiga para "Conectando a um smartphone" na página 6.

Conectando a um computador

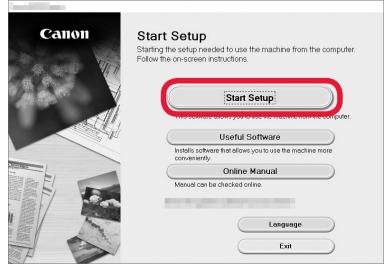

Clique em Iniciar configuração (Start Setup).

Você precisará definir uma configuração de conexão para cada computador. Comece a configuração de cada computador pela etapa 1. Veja abaixo os procedimentos para Windows e Mac OS. Se você usar um computador que não seja Windows ou Mac OS, como um computador Chrome OS, acesse "http://canon.com/ijsetup" e siga as instruções no site da Canon para configurar seu computador.

Selecione a etapa de configuração.

para iniciar o arquivo

Siga as instruções na tela para prosseguir com a configuração. Você pode configurar seu smartphone nas etapas intermediárias. Na tela abaixo, clique em Instruções (Instructions) para configurar seu smartphone.

Acessando o site da Canon a Visite o site da Canon indicado abaixo e clique em Configurar.

Siga as instruções na tela para prosseguir com a configuração. b Se a seguinte tela for exibida, clique em Download. * Dependendo das suas configurações, a tela acima pode não ser exibida. Nesse caso, prossiga para "Conectando a um smartphone" na página 6 depois que você conectar a impressora ao seu computador.

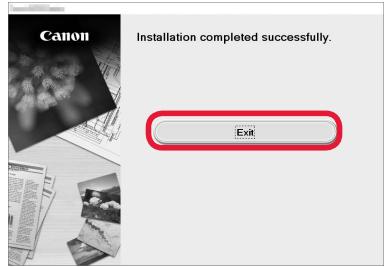

Se a seguinte tela for exibida, clique em Sair (Exit). PORTUGUÊS

c Inicie o arquivo baixado.

Usando o CD de instalação a Insira o CD de instalação no computador.

Quando usar o Windows 10, Windows 8.1 ou Windows 8: ou em Explorador de Arquivos b Clique em (File Explorer) na barra de ferramentas. c Selecione Este PC (This PC) ou Computador (Computer) no lado esquerdo da janela aberta. no lado d Clique duas vezes no ícone do CD-ROM direito da janela.

A conexão com o computador foi concluída. Você já pode imprimir usando o computador.

* Se o conteúdo do CD-ROM aparecer, clique duas vezes em MSETUP4.EXE.

Conectando a um smartphone Você precisará configurar a conexão para cada smartphone. Comece a configuração de cada smartphone pela etapa 1. Preparação • Ative o Wi-Fi em seu smartphone. • Se você tiver um roteador sem fio, conecte seu smartphone a ele.

* Para obter informações sobre operações, consulte os manuais do seu smartphone e do seu roteador sem fio ou entre em contato com seus respectivos fabricantes.

Verifique a tela da impressora. A tela desliga quando nenhuma operação é realizada por 10 minutos. Pressione um dos botões do painel de controle (exceto o botão ATIVADO (ON)) para exibir a tela. ■■ Se a seguinte tela for exibida: Verifique o ícone no canto inferior esquerdo e prossiga para ou .

O seguinte ícone é exibido. (A impressora está conectada a uma rede.)

a Toque no software aplicativo instalado.

b Siga as instruções na tela para registrar a impressora.

■■ Se a seguinte tela for exibida: Prossiga para .

Se for exibido, a impressora não poderá se comunicar por meio de uma conexão de LAN sem fio. Para obter detalhes, acesse "http://canon.com/ijsetup" e consulte a seção Perguntas Frequentes.

c Certifique-se de que a tela a seguir seja exibida.

A conexão com seu smartphone foi concluída. Você já pode imprimir usando seu smartphone. Para imprimir fotos, coloque papel fotográfico. Prossiga para "Colocando papel fotográfico" na página 8.

Os procedimentos descritos abaixo podem variar para iOS e Android. Selecione seu sistema operacional e continue com o procedimento.

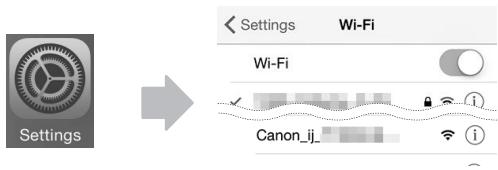

a Toque em Configurações (Settings) na tela INÍCIO e toque em Canon_ij_XXXX nas configurações de Wi-Fi.

a Toque no software aplicativo instalado.

b Siga as instruções na tela para registrar a impressora. Se Canon_ij_XXXX não estiver na lista, consulte a seção "Preparação da impressora" abaixo para operar a impressora e repita a etapa a. b Toque no software aplicativo instalado.

c Siga as instruções na tela para registrar a impressora. Siga as instruções na tela para prosseguir com a configuração. Se você selecionar Sel. Conexão auto. Método (recomendado) (Auto Select Conn. Method (recommended)) na tela de seleção do método de conexão, o método de conexão será selecionado automaticamente de acordo com o seu ambiente.

Se a mensagem "A impressora não está registrada. Executar configuração da impressora? (Printer is not registered. Perform printer setup?)" não for exibida, consulte a seção "Preparação da impressora" abaixo para operar a impressora e aguarde até que essa mensagem seja exibida. Siga as instruções na tela para prosseguir com a configuração. O método de conexão apropriado é selecionado de acordo com o seu ambiente. c Certifique-se de que a tela a seguir seja exibida.

d Certifique-se de que a tela a seguir seja exibida.

A conexão com seu smartphone foi concluída. Você já pode imprimir usando seu smartphone.

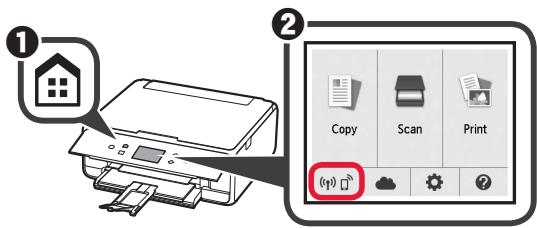

Preparação da impressora a Pressione o botão INÍCIO (HOME) na impressora.

c Toque em Sim (Yes) ou em Não (No).

b Toque no ícone no canto inferior esquerdo da tela INÍCIO.

d Toque em Configs. LAN (LAN settings) > LAN sem-fio (Wireless LAN) > Configuração de LAN s/ fio (Wireless LAN setup) > Conexão sem fio Easy (Easy wireless connect).

e Toque em Sim (Yes). f Retorne para a operação com seu smartphone.

a C oloque várias folhas de papel fotográfico com o lado a ser impresso voltado para cima. b D eslize a guia do papel direita para alinhá-la à pilha de papel.

Feche a tampa do slot de alimentação.

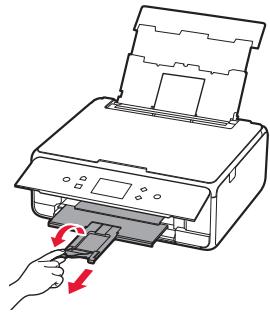

Puxe para fora a bandeja de saída do papel.

Leia a mensagem exibida na tela da impressora e registre as informações do papel carregado.

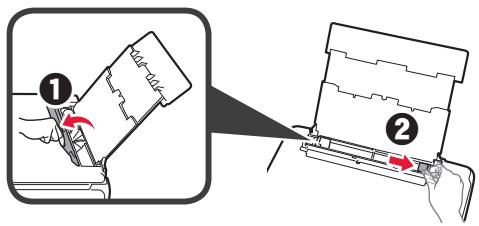

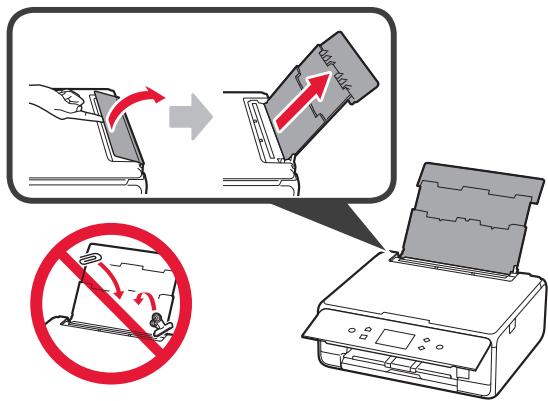

a A bra a tampa do slot de alimentação. b Deslize a guia do papel direita até o final.

Copiando fotos Você pode digitalizar uma foto e imprimi-la. Também é possível digitalizar várias fotos e imprimir todas de uma só vez.

Verifique se a impressora está ligada.

Leia as mensagens e toque em OK.

Coloque várias folhas de papel fotográfico.

Especifique as configurações de impressão, conforme necessário.

Pressione o botão Colorido (Color) para fazer cópias coloridas. Pressione o botão Preto (Black) para fazer cópias monocromáticas.

Toque em Copiar (Copy) na tela INÍCIO. Arraste a tela e toque em Copiar foto (Photo copy). Siga as instruções exibidas na tela para carregar a foto impressa no vidro de exposição e, em seguida, toque em OK. Quando a digitalização estiver concluída, a tela de configuração de impressão será exibida.

A impressora começa a imprimir.
