BEDIENUNGSANLEITUNG TS 6050 CANON

Herstellen einer Verbindung mit einem Computer und Smartphone/Tablet ... Seite5

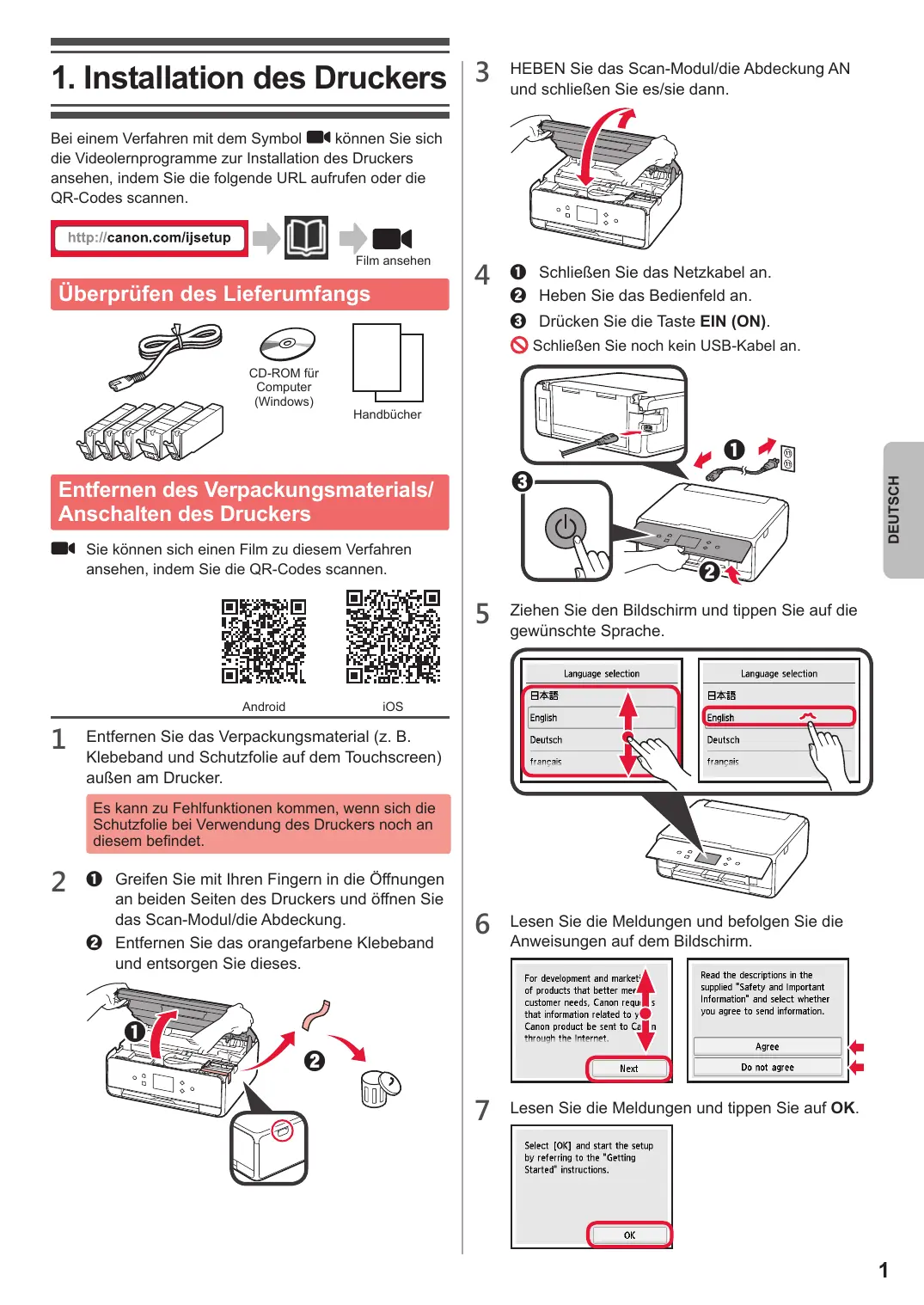

1. Installation des Druckers

Bei einem Verfahren mit dem Symbol „können Sie sich die Videolernprogramme zur Installation des Druckers ansehen, indem Sie die folgende URL aufrufen oder die QR-Codes scannen.

http://canon.com/ijsetup

Film ansehen

Überprüfen des Lieferumfangs

CD-ROM for Computer (Windows)

Handbucher

Entfernen des Verpackungsmaterials/ Anschalten des Druckers

Sie können sich einen Film zu dieser Verfahren ansehen, indem Sie die QR-Codes scannen.

Android

iOS

Entfernen Sie das Verpackungsmaterial (z. B. Klebeband und Schutzfolie auf dem Touchscreen) außen am Drucker.

Es kann zu Fehlfunktionenkommen, wenn sich die Schutzfolie bei Verwendung des Druckers noch an thisem befindet.

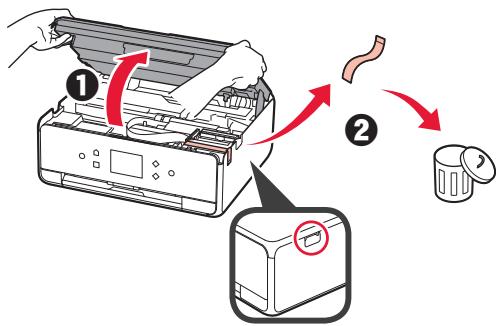

Greifen Sie mit ihren Fingern in die Öffnungen an beiden Seiten des Druckers und öffnen Sie das Scan-Modul/die Abdeckung.
Entfernen Sie das orangefarbene Klebeband und entsorgen Sie diese.

3 HEBEN Sie das Scan-Modul/die Abdeckung AN und schreiben Sie es/sie dann.

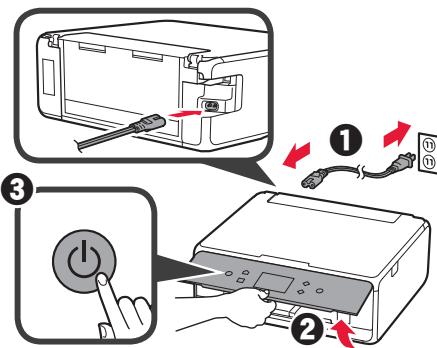

1 Schlieben Sie das Netzkabel an.
2 Heben Sie das Bedienfeld an.
3 Drucken Sie die Taste EIN (ON).

Schließen Sie noch kein USB-Kabel an.

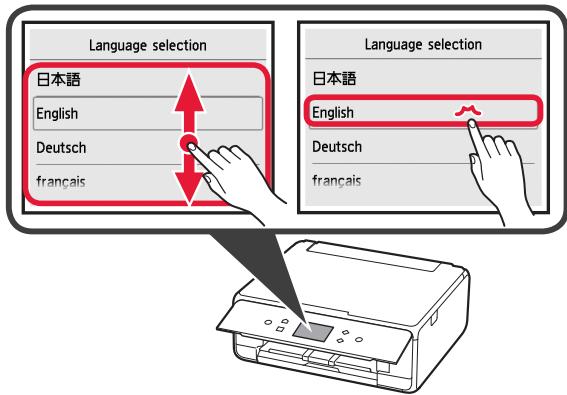

Ziehen Sie den Bildschirm und tippen Sie auf die gewünschte Sprache.

Lesen Sie die Meldungen und befolgen Sie die Anweisungen auf dem Bildschirm.

Lesen Sie die Meldungen und tippen Sie auf OK.

Installation des Tintenbehalters

Sie können sich einen Film zu dieser Verfahren ansehen, indem Sie die QR-Codes scannen.

Android

iOS

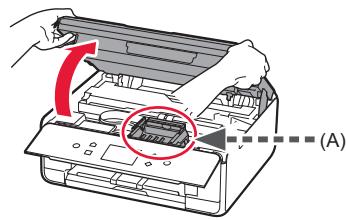

1 Öffnen Sie das Scan-Modul/die Abdeckung.

Berühren Sie den Druckkopfhalter (A) nicht, solange er sich bewegt.

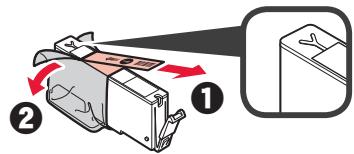

2 1 Entfernen Sie das orangefarbene Klebeband.

Entfernen Sie die Schutzhülle.

Entfernen Sie das orangefarbene Klebeband vollständig.

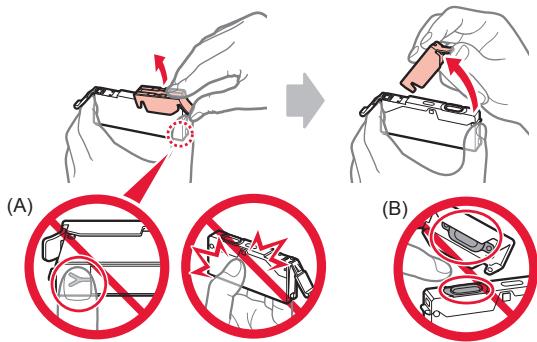

3 Ergreifen Sie mit ihrem Finger die orangefarbene Kappe, um sie VORSICHTIG zu entfern.

(A) Üben Sie keinen Druck auf die Seiten des Tintenbehalters aus, wenn das Y-förmige Luftloch blockiert ist.
(B) Nicht berühren.

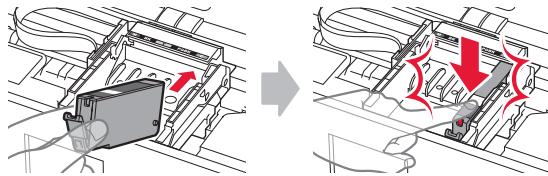

4 Setzen Sie den Tintenbehälter in den Druckkopfhalter ein und drücken Sie ihn fest nach unten, bis er einrastet. Wenn die Anzeige leuchtet, setzen Sie den nachsten Tintenbehälter ein.

5 Stellen Sie sicher, dass alle Anzeigen leuchten.

6 HEBEN Sie das Scan-Modul/die Abdeckung AN und schreiben Sie es/sie dann.

Wenn eine Fehlermeldung angezeigt wird, stellen Sie sicher, dass die Tintenbehälter ordnungsgemäß eingesetzt sind.

Einlagen von Papier/Ausrichten des Druckkopfs

Sie können sich einen Film zu dieser Verfahren ansehen, indem Sie die QR-Codes scannen.

Android

iOS

Um bessere Druckergebnisse zu erhalten, drucken Sie ein Muster für die Druckkopfausrichtung aus und scannen Sie diesen.

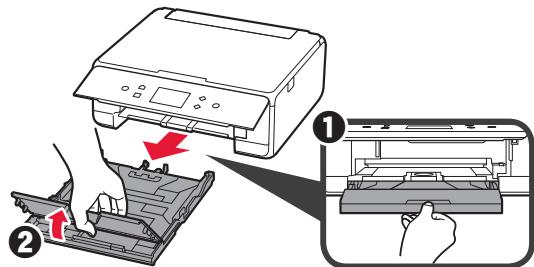

1 Ziehen Sie die Kassette heraus.
Entfernen Sie die Kassettenabdeckung.

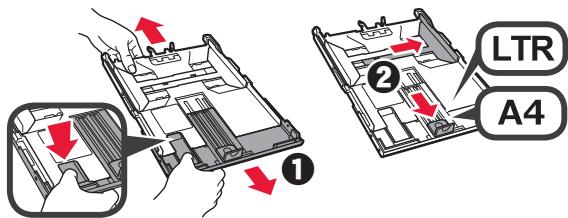

2 Ziehen Sie die Kassette nach vorne Heraus und drücken Sie darauf die Verriegelung der Kassette.
Öffnen Sie die Papierführungen undrichten Sie die vordere Führung an der Markierung fur LTR oder A4 aus.

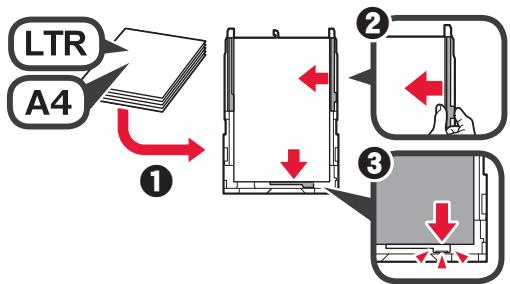

3 ① Legen Sie mehrere Blätter Normalpapier mit der bedruckbaren Seite nach unten ein.

2 Verschieben Sie die rechte Papierführung, um sie an der Seite des Papierstapels auszurichten.
Richten Sie den Papierstapel an der vorderen Papierführung aus.

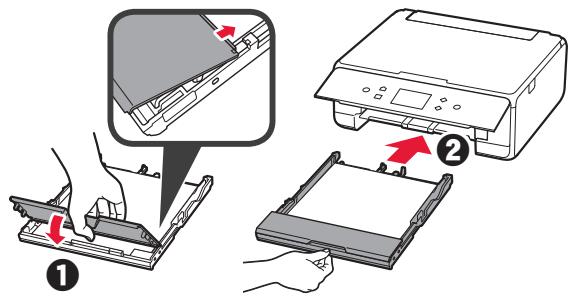

4 ① Bringen Sie die Kassettenabdeckung an.
2 Setzen Sie die Kassette ein.

5 Ziehen Sie das Papierausgabech Heraus.

6 Lesen Sie die Meldungen und tippen Sie auf OK.

7 Wenn das Muster für die Druckkopfausrichtung gedrucht wurde, tippen Sie auf Ja (Yes).

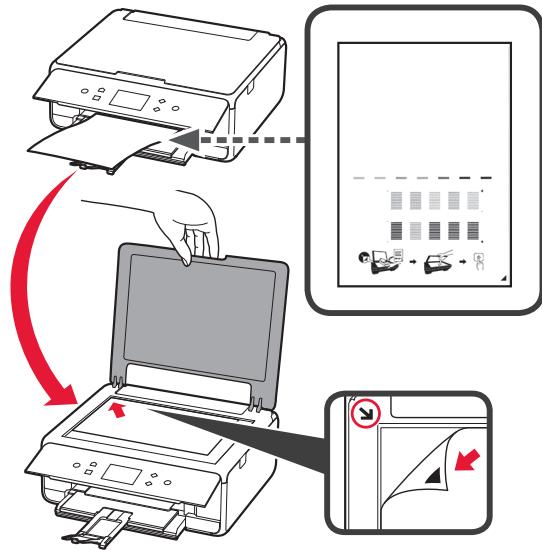

8 Befolgen Sie die Anweisungen auf dem Bildschirm, um das Muster auf die Auflagefläche aufzulegen.

9 Schließen Sie die Vorlagenabdeckung und befolgen Sie dann die Anweisungen auf dem Bildschirm, um auf OK zu tippen.

10 Wenn der folgende Bildschirm angezeigt wird, tippen Sie auf OK.

Die Druckkopfausrichtung ist jetzt abgeschlossen.

Auswahleiner Druckeranschlussmethode

Die Verbindungsmethode hangt davon ab, wie Sie den Drucker verwenden. Wahlen Sie anhand der folgenden Tabelle eine Druckeranschlussmethode aus. In der folgenden Beschreibung werden Smartphones und Tablet-Geräte gesamthaft als Smartphones bezeichnet.

Verwenden des Druckers bei Anschluss an ihren Computer oder Ihr Smartphone		Verwenden des Druckers ohne Anschluss weiterer Geräte
WLAN-Verbindung (Wireless LAN connection)	USB-Verbindung (USB connection)	Nicht verbinden (Do not connect)
Anschluss des Druckers an ihren Computer oder Ihr Smartphone über einen Wireless Router
Direkter Anschluss des Druckers an ihren Computer oder Ihr Smartphone ohne einen Wireless Router *	USB-Kabel	Tippen Sie auf dem Auswahlbildschirm für die Verbindungsmethode auf Nicht verbinden (Do not connect). Die Einrichtung ist jetzt abgeschlossen.

• Sie können Ihr Smartphone möglichweise nicht drahtlos mit dem Internet verbinden, während Sie den Drucker direkt mit dem Smartphone verbinden. In dieser Fall werden Ohnen abhängig von ihrer Vertrag mit ihrem Internetanbieter möglichweise Gebühren berechnet.
• Es können bis zu 5 Geräte über eine WLAN-Verbindung direkt mit dem Drucker verbunden werden.

Tippen Sie auf ihre Druckeranschlussmethode.

Befolgen Sie die Anweisungen auf dem Bildschirm, um mit der Einrichtung fortzufahren.

Benutzer, die USB-Verbindung (USB connection) auswahlen:

Schließen Sie kein USB-Kabel an, bevor Sie dazu aufgefordert werden.

2 Wenn der folgende Bildschirm angezeigt wird, fahren Sie auf der{nachsten Seite fort.

Bei Auswahl von WLAN-Verbindung (Wireless LAN connection):

Bei Auswahl von USB-Verbindung (USB connection):

2. Herstellen einer Verbindung mit einem Computer und Smartphone/Tablet

Wenn Sie den Drucker sowohl mit Ihr dem Computer als auch mit Ihr Smartphone verbinden möchten, verbinden Sieihn zuerst mit dem Computer.

Wenn Sie den Drucker nur mit Ihrhem Smartphone verbinden möchten,lesen Sie ab „Herstellen einer Verbindung mit einem Smartphone" auf Seite 6 weiter.

Herstellen einer Verbindung mit einem Computer

Für jeder Computer muss die Verbindung eingerichtet werden.
Fahren Sie mit der Einrichtung für jeder Computer ab Schritt 1 fort.
Im Folgenden werden die Verfahren für Windows und Mac OS beschrieben.

Wenn Sie einen Computer mit einem anderen Betriebssystem als Windows oder Mac OS verwenden, z. B. Chrome OS, rufen Sie „http://canon.com/ijsetup" auf und befolgen Sie die Anweisungen auf der Canon-Website, um ihren Computer einzurichten.

1 Wahlen Sie einen der folgenden Schritte A oder B, um die Setup-Datei auszuführen.

A MacOS Windows

Aufrufen der Canon-Website

Besuchen Sie die unter genannte Canon-Website und klichen Sie auf Einrichten.

http://canon.com/ijsetup

Befolgen Sie die Anweisungen auf dem Bildschirm, um mit der Einrichtung fortzufahren.

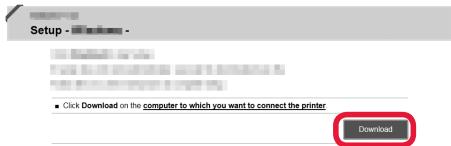

2 Wenn der folgende Bildschirm angezeigt wird, klichen Sie auf Herunterlagen.

3 Fuhren Sie die heruntergeladene Datei aus.

B Windows

Verwendend der Installations-CD

Legen Sie die Installations-CD in ihren Computer ein.

Bei Verwendung von Windows 10, Windows 8.1 oder Windows 8:

Klichen Sie auf der Taskleiste auf oder Datei-Explorer (File Explorer).
3 Wahlen Sie links im geöffneten Fenster Dieser PC (This PC) oder Computer aus.
Doppelklicken Sie rechts im Fenster auf das CD-ROM-Symbol. * Sobald die Inhalte der CD-ROM angezeigt werden, doppelklicken Sie auf MSETUP4.EXE.

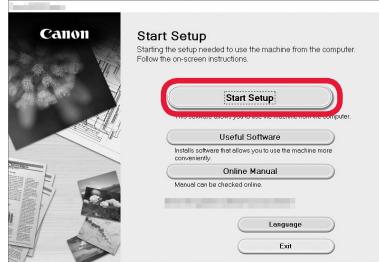

2 Klichen Sie auf Setup starten (Start Setup).

Befolgen Sie die Anweisungen auf dem Bildschirm, um mit der Einrichtung fortzufahren.

Sie können Ihr Smartphone während dieser Schritte einrichten.

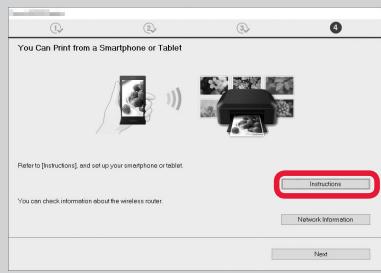

Klichen Sie auf dem folgenden Bildschirm auf Anweisungen (Instructions), um mit der Einrichtung Ihr's Smartphones fortzufahren.

• Abhängig von ihren Einstellungen wird der obige Bildschirm möglicherweise nicht angezeigt. Lesen Sie in diesen Fall ab „Herstellen einer Verbindung mit einem Smartphone" auf Seite 6 weiter, wenn die Verbindung mit ihrem Computer hergestellt wurde.

3 Wenn der folgende Bildschirm angezeigt wird, klichen Sie auf Beenden (Exit).

Die Verbindung mit Ihr Computer ist jetzt hergestellt. Sie können jetzt über ihren Computer drucken.

Herstellen einer Verbindung mit einem Smartphone

• Aktivieren Sie auf Ihrhem Smartphone Wi-Fi.
• Wenn Sie einen Wireless Router besitzen, stellen Sie eine Verbindung zwischen ihrem Smartphone zum Wireless Router her.
• Hinweise zu den Vorgehensweisen erhalten Sie in den Handbuchern Ihr’s Smartphones und des Wireless Routers, oder wenden Sie sich an die Hersteller.

1 Installieren Sie die Anwendungssoftware Canon PRINT Inkjet/SELPHY auf Ihrm Smartphone.

iOS : Suchen Sie „Canon PRINT" in App Store. Android : Suchen Sie „Canon PRINT" in Google Play.

Sie können auch auf die Canon-Website zugreifen, indem Sie den QR-Code scannen.

2 Überprüfen Sie die Anzeige auf dem Drucker.

Wenn 10 Minuten lang kein Vorgang ausgeführrt wird, schaltet sich der Bildschirm aus. Drücken Sie eine Taste am Bedienfeld (außer der Taste EIN (ON)), um den Bildschirm anzuzeigen.

• Wenn der folgende Bildschirm angezeigt wird: Prufen Sie das Symbol unter links und fahren Sie dann bei A oder B fort.

Das folgende Symbol wird angezeigt. (Der Drucker ist mit einem Netzwerk verbunden.)

Ja

• Wenn der folgende Bildschirm angezeigt wird:
  • Fahren Sie bei B fort.

Nein (Fahren Sie bei fort.)

Wenn (1) angezeigt wird, ist eine Kommunikation des Druckers über eine WLAN-Verbindung nicht möglich. Um weitere Informationen zu erhalten, rufen Sie „http://canon.com/ijsetup" auf und sehen Sie sich Häufig gestellte Fragen an.

A iOS Android

Tippen Sie auf die installierte Anwendungssoftware.

Befolgen Sie die Anweisungen auf dem Bildschirm, um den Drucker zu registrieren.

3 Stellen Sie sicher, dass der folgende Bildschirm angezeigt wird.

Die Verbindung mit Ihr Smartphone ist jetzt hergestellt. Sie können jetzt über Ihr Smartphone drucken.

Legen Sie Fotopapier ein, um Fotos zu drucken. Lesen Sie ab „Einlegen von Fotopapier" auf Seite 8 weiter.

B Die unten aufgeführten Verfahren untersenden sich auf iOS und Android. Wahlen Sie Ihr Betriebssystem aus und fahren Sie bei den entsprechenden Verfahren fort.

iOS

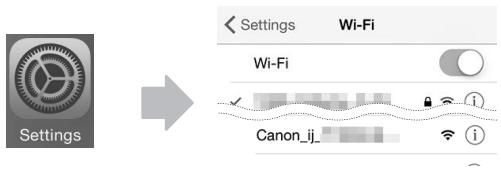

Tippen Sie auf dem HOME-Bildschirm auf Einstellungen (Settings) und anschließend unter Wi-Fi-Einstellungen auf Canon_ij_XXXX.

Wenn Canon_ij_XXXX in der listened nicht angezeigt wird,lesen Sie weitere Informationen zum Betrieb des Druckers unter „Vorbereitung des Druckers“ unter und wiederholen Sie dann Schritt ①.

Tippen Sie auf die installierte Anwendungssoftware.

Befolgen Sie die Anweisungen auf dem Bildschirm, um den Drucker zu registrieren.

Befolgen Sie die Anweisungen auf dem Bildschirm, um mit der Einrichtung fortzufahren. Bei Auswahl von Verb.methode Autom. Auswahl (empfohlen) (Auto Select Conn. Method (recommended)) auf dem Auswahlbildschirm für die Verbindungsmethode wird die entsprechende Verbindungsmethode abhängig von ihrer Umgebung automatisch ausgewählt.

Stellen Sie sicher, dass der folgende Bildschirm angezeigt wird.

Android

Tippen Sie auf die installierte Anwendungssoftware.

Befolgen Sie die Anweisungen auf dem Bildschirm, um den Drucker zu registrieren.

Wird die Meldung „Es ist kein Drucker registriert. Druckereinrichtung ausführren? (Printer is not registered. Perform printer setup?"“ wird nicht angezeigt,lesen Sie unterstehend weitere Informationen zum Betrieb des Druckers unter „Vorbereitung des Druckers“, und warten Sie dann, bis eine Meldung angezeigt wird.

Befolgen Sie die Anweisungen auf dem Bildschirm, um mit der Einrichtung fortzufahren. Die entsprechende Verbindungsmethode wird abhängig von ihrer Umgebung ausgewählt.

3 Stellen Sie sicher, dass der folgende Bildschirm angezeigt wird.

Die Verbindung mit Ihr Smartphone ist jetzt hergestellt. Sie können jetzt über Ihr Smartphone drucken.

Legen Sie Fotopapier ein, um Fotos zu drucken. Lesen Sie ab „Einlagen von Fotopapier" auf Seite 8 weiter.

Vorbereitung des Druckers

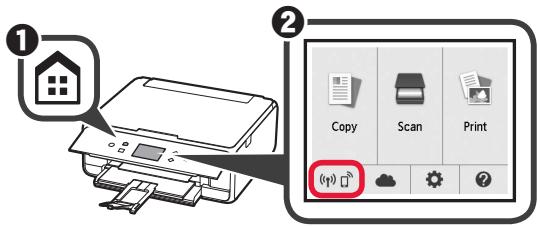

1 Drucken Sie die Taste HOME am Drucker.
Tippen Sie auf das Symbol unter links auf dem HOME-Bildschirm.

Tippen Sie auf Ja (Yes) oder Nein (No).
Tippen Sie auf LAN-Einstell. (LAN settings) > WLAN (Wireless LAN) > WLAN-Einrichtung (Wireless LAN setup) > Einfache Drahtlos-Verb. (Easy wireless connect).
Tippen Sie auf Ja (Yes).
Kehren Sie zum Betrieb Ihr's Smartphones zurück.

Einlagen von Fotopapier

Legen Sie Fotopapier in das wichtere Fach ein.

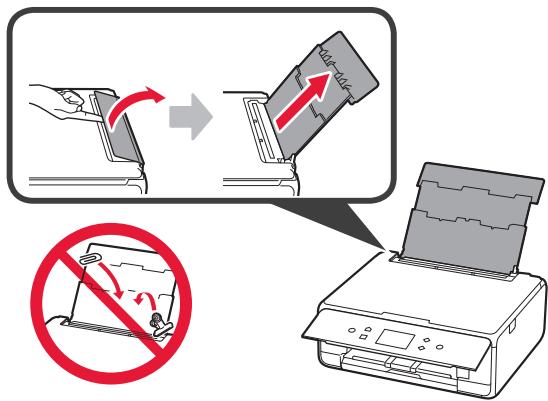

1 Öffnen Sie die Abdeckung des hinteren Fachs undziehen Sie die Papierstütze hereus.

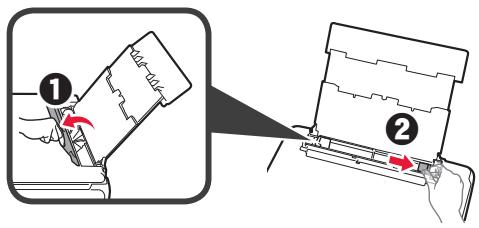

2 ① Öffnen Sie die Abdeckung für den Einzugsschacht.
2 Schieben Sie die rechte Papierführung an das Ende.

3 ① Legen Sie mehrere Blätter Fotopapier mit der bedruckbaren Seite nach oben ein.
2 Verschieben Sie die rechte Papierführung, um sie an der Seite des Papierstapels auszurichten.

4 Schließen Sie die Abdeckung für den Einzugsschacht. Lesen Sie die Meldung auf dem Bildschirm des Druckers und registrieren Sie die Informationen des eingelegten Papiers.

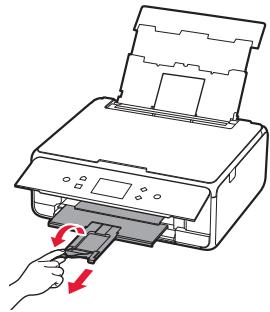

5 Ziehen Sie das Papierausgabech heraus.

Kopieren von Fotos

Sie konnen das gedruckte Foto scannen und drucken. Sie konnen auch mehrere Fotos scannen und gleichzeitig drucken.

1 Stellen Sie sicher, dass der Drucker eingeschaltet ist.
2 Legen Sie mehrere Blätter Fotopapier ein.
3 Tippen Sie auf dem HOME-Bildschirm auf Kopieren (Copy).
4 Ziehen Sie den Bildschirm und tippen Sie auf Fotokopie (Photo copy).
5 Lesen Sie die Meldungen und tippen Sie auf OK.
6 Befolgen Sie die Anweisungen auf dem Bildschirm, um das gedruckte Foto auf die Auflagefläche aufzulegen, und tippen Sie dann auf OK. Wenn der Scanvorgang abgeschlossen ist, wird der Bestätigungsbildschirm für die Druckeinstellungen angezeigt.

7 Legen Sie die Druckinformationen nach Bedarf fest.

8 Drucken Sie die Taste Farbe (Color), um Farbkopien zu erhalten.

Drucken Sie die Taste Schwarz (Black), um Schwarzwießkopien zu erhalten.

Der Drucker startet den Druckvorgang.
