MANUAL DE UTILIZADOR DS400 DOMETIC

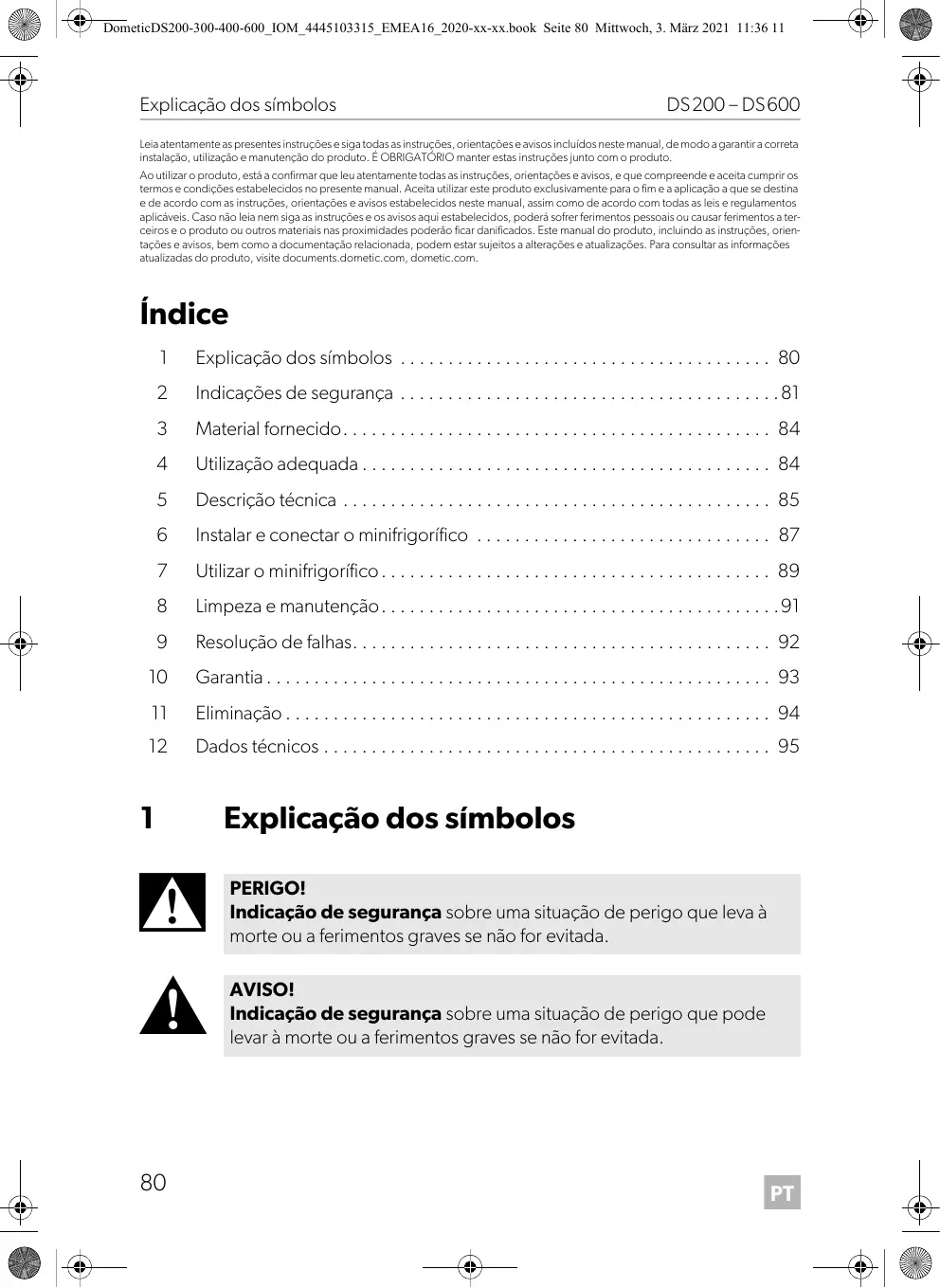

Explicação dos símbolos

Leia atentamente as presentes instruções e siga todas as instruções, orientações e avisos incluídos neste manual, de modo a garantir a correta instalação, utilização e manutenção do produto. É OBRIGATÓRIO manter estas instruções junto com o produto. Ao utilizar o produto, está a confirmar que leu atentamente todas as instruções, orientações e avisos, e que compreende e aceita cumprir os termos e condições estabelecidos no presente manual. Aceita utilizar este produto exclusivamente para o fim e a aplicação a que se destina e de acordo com as instruções, orientações e avisos estabelecidos neste manual, assim como de acordo com todas as leis e regulamentos aplicáveis. Caso não leia nem siga as instruções e os avisos aqui estabelecidos, poderá sofrer ferimentos pessoais ou causar ferimentos a terceiros e o produto ou outros materiais nas proximidades poderão ficar danificados. Este manual do produto, incluindo as instruções, orientações e avisos, bem como a documentação relacionada, podem estar sujeitos a alterações e atualizações. Para consultar as informações atualizadas do produto, visite documents.dometic.com, dometic.com.

Explicação dos símbolos PERIGO! Indicação de segurança sobre uma situação de perigo que leva à morte ou a ferimentos graves se não for evitada. AVISO! Indicação de segurança sobre uma situação de perigo que pode levar à morte ou a ferimentos graves se não for evitada.

A I Indicações de segurança

PRECAUÇÃO! Indicação de segurança sobre uma situação de perigo que pode levar a ferimentos ligeiros ou moderados se não for evitada. NOTA! Indicação sobre uma situação que leva a danos materiais se não for evitada. OBSERVAÇÃO Informações complementares sobre a operação do produto.

Indicações de segurança

Princípios básicos de segurança

AVISO! O incumprimento destes avisos poderá resultar em morte ou ferimentos graves. Risco de eletrocussão • Certifique-se de que o minifrigorífico foi instalado de acordo com as instruções de montagem Dometic por um técnico qualificado. • Não coloque o minifrigorífico em funcionamento se este apresentar danos visíveis. • Se o cabo de alimentação do minifrigorífico estiver danificado, terá de ser substituído pelo fabricante, pelo agente de assistência técnica ou por uma pessoa com qualificações equivalentes, a fim de evitar perigos. • As reparações neste minifrigorífico só podem ser realizadas por técnicos qualificados. Reparações inadequadas podem originar perigos graves. Perigo de incêndio • O agente de refrigeração no circuito de refrigeração é altamente inflamável. Em caso de danos no circuito de refrigeração: – Desligue o minifrigorífico. – Evite chamas abertas e faíscas. – Ventile bem o espaço.

Indicações de segurança

Perigo de explosão • Não guarde no minifrigorífico substâncias com risco de explosão, como, por exemplo, latas de spray com gás inflamável. Risco para a saúde • Nunca abra o agregado de absorção. Este encontra-se sob elevada pressão e pode originar ferimentos durante a abertura. • Este minifrigorífico pode ser utilizado por crianças a partir dos 8 anos e pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou sem experiência e conhecimento se forem supervisionadas ou receberem instruções sobre a utilização do minifrigorífico de forma segura e compreenderem os perigos implicados. • As crianças não devem brincar com o minifrigorífico. • A limpeza e a manutenção não podem ser efetuadas por crianças sem supervisão. • Crianças com idades entre os 3 e os 8 anos podem encher e esvaziar o minifrigorífico.

PRECAUÇÃO! O incumprimento destas advertências poderá resultar em ferimentos ligeiros ou moderados. Risco de esmagamento • Não mexa no encosto da tampa com os dedos. Risco para a saúde • Os alimentos devem ser armazenados exclusivamente nas embalagens originais ou em recipientes adequados.

A NOTA! Risco de danos • Verifique se a indicação de tensão na chapa de características corresponde à da fonte de alimentação existente. • O minifrigorífico não se destina ao armazenamento de substâncias corrosivas ou que contenham solventes. • O isolamento do aparelho de refrigeração contém ciclopentano inflamável e requer medidas de eliminação especiais. No fim da respetiva vida útil, encaminhe o aparelho de refrigeração para um centro de reciclagem adequado. • Mantenha a abertura de escoamento sempre limpa. • Não abra, em caso algum, o circuito de refrigeração. • Transporte o minifrigorífico apenas em posição vertical.

PT DometicDS200-300-400-600_IOM_4445103315_EMEA16_2020-xx-xx.book Seite 83 Mittwoch, 3. März 2021 11:36 11

Indicações de segurança

Operar o minifrigorífico em segurança

D PERIGO! O incumprimento destes avisos resultará em morte ou ferimentos graves. Risco de eletrocussão • Nunca toque em cabos não blindados com as mãos desprotegidas.

PRECAUÇÃO! O incumprimento destas advertências poderá resultar em ferimentos ligeiros ou moderados. Risco de eletrocussão • Antes de colocar o minifrigorífico em funcionamento, certifique-se de que a conexão e a ficha estão secas. Risco para a saúde • Certifique-se de que coloca no minifrigorífico apenas produtos que possam ser refrigerados à temperatura selecionada. • Os géneros alimentícios só podem ser guardados nas embalagens originais ou em recipientes adequados. • Abrir a porta durante longos períodos pode provocar um aumento significativo da temperatura nos compartimentos do minifrigorífico. • Limpe regularmente as superfícies que entram em contacto com géneros alimentícios e os sistemas de drenagem acessíveis. • Se o minifrigorífico ficar vazio durante longos períodos: – Desligue o minifrigorífico. – Descongele o minifrigorífico. – Limpe e seque o minifrigorífico. – Deixe a porta aberta para impedir o crescimento de bolor no interior do minifrigorífico.

A NOTA! Risco de danos • Guarde os objetos pesados como, por exemplo, garrafas ou latas exclusivamente na porta do minifrigorífico ou na prateleira inferior. • Não utilize aparelhos elétricos dentro do minifrigorífico, exceto se esses aparelhos forem recomendados pelo fabricante para o efeito. • Não coloque o aparelho nas proximidades de chamas abertas ou outras fontes de calor (aquecedores, radiação solar direta, fogões a gás, etc.). • Certifique-se de que as aberturas de ventilação não estão tapadas. • Nunca mergulhe o minifrigorífico em água. • Proteja o minifrigorífico e os cabos do calor e da humidade.

• Certifique-se de que os alimentos não entram em contacto com as paredes do espaço de refrigeração.

Material fornecido Quantidade

Manual de montagem e operação

O aparelho de refrigeração (também designado por “minifrigorífico”) destina-se a ser utilizado em edifícios fechados, tais como: • Na cozinha do pessoal em estabelecimentos comerciais, escritórios e outros espaços de trabalho • No setor agrícola • Em hotéis, motéis e outros estabelecimentos de alojamento • Em estabelecimentos “bed and breakfast” • Em empresas de catering ou negócios grossistas semelhantes O minifrigorífico não é adequado para ser montado em caravanas ou autocaravanas. O minifrigorífico está concebido para ser utilizado como aparelho encastrado ou como aparelho de refrigeração independente. Consulte as instruções de montagem. O minifrigorífico destina-se exclusivamente à refrigeração e ao armazenamento de bebidas e alimentos em recipientes fechados e de alimentos frescos. O minifrigorífico não se destina ao armazenamento de medicamentos nem ao congelamento de alimentos. Este minifrigorífico destina-se exclusivamente à aplicação e aos fins pretendidos com base nestas instruções. Este manual fornece informações necessárias para proceder a uma instalação e/ou a uma operação adequadas do minifrigorífico. Uma instalação e/ou uma operação ou manutenção incorretas causarão um desempenho insatisfatório e uma possível avaria.

O fabricante não aceita qualquer responsabilidade por danos ou prejuízos no produto resultantes de: • Montagem ou ligação incorreta, incluindo sobretensões • Manutenção incorreta ou utilização de peças sobressalentes não originais fornecidas pelo fabricante • Alterações ao produto sem autorização expressa do fabricante • Utilização para outras finalidades que não as descritas no presente manual A Dometic reserva-se o direito de alterar o design e as especificações do produto.

O aparelho é um minifrigorífico com refrigeração de absorção. O agente de refrigeração utilizado neste aparelho é o amoníaco. Todos os materiais utilizados são adequados para a utilização com alimentos. O circuito de refrigeração não necessita de manutenção. O minifrigorífico está disponível numa versão de instalação livre (FS) e numa versão de encastrar (BI). A versão de instalação livre destina-se à utilização livre. A cobertura da unidade de refrigeração protege os componentes quentes das unidades de refrigeração. A base com pés e aberturas de ventilação garante ventilação suficiente. É possível utilizar o minifrigorífico como versão de encastrar, bastando, para o efeito, remover a base com pés e a cobertura da unidade de refrigeração. A versão de encastrar destina-se a ser montada no mobiliário, não incluindo uma base com pés nem uma cobertura da unidade de refrigeração. A temperatura é regulada no termostato localizado no interior do minifrigorífico. Após cada fase de descongelamento, o sistema eletrónico controla o funcionamento do minifrigorífico medindo a queda de temperatura do evaporador. Caso detete um problema, o sistema eletrónico desliga o minifrigorífico e a iluminação interior pisca continuamente. O minifrigorífico está equipado com uma função de descongelamento automática. Cada fase de descongelamento dura 2 horas. A primeira fase de descongelamento inicia-se 39 horas após o aparelho de refrigeração ser ligado. Depois disto, é realizada uma fase de descongelamento a cada 22 horas.

A água do descongelamento escoa por um tubo de escoamento da calha de gotejamento para um recipiente evaporador localizado na parte inferior traseira do minifrigorífico. A água de descongelamento evapora automaticamente para o ar circulante, daí que o recipiente não tenha de ser esvaziado manualmente. Dois sensores de porta verificam se a porta está aberta.

Cobertura para a unidade de refrigeração (apenas em modelos de instalação livre)

Base com pés (apenas em modelos de instalação livre)

Instruções de instalação do minifrigorífico

Durante a instalação do minifrigorífico, preste atenção às seguintes indicações: • Instale o minifrigorífico de forma que o ar quente produzido possa sair adequadamente (para cima ou para os lados, fig. 5, página 7). N.º na fig. 5, página 7

Espaço livre por cima do minifrigorífico, se o ar de exaustão não puder circular adequadamente na vertical ou na lateral

• Tenha em atenção as seguintes dimensões de montagem: – DS200: fig. i, página 12 – DS300: fig. j, página 13 – DS400: fig. k, página 14 – DS600: fig. l, página 15 • Mantenha as aberturas (aberturas de ventilação, etc.) da caixa ou da estrutura de instalação livres de objetos.

Instalar a versão de instalação livre

Tenha em atenção o seguinte para instalar o minifrigorífico numa posição livre: • Certifique-se de que a cobertura de proteção dos componentes quentes da unidade de refrigeração está devidamente colocada. • Certifique-se de que a base com pés está na posição certa para assegurar uma circulação de ar adequada. ➤ Coloque o minifrigorífico sobre uma superfície plana. Utilize um nível de bolha de ar para verificar a posição.

Instalar a versão de encastrar PRECAUÇÃO! Risco para a saúde Para evitar riscos devido à instabilidade do aparelho, este tem de ser fixado de acordo com as instruções.

Se pretender instalar o minifrigorífico num móvel, siga as seguintes instruções: • Coloque o minifrigorífico sobre uma superfície plana. Utilize um nível de bolha de ar para verificar a posição. • Mantenha uma distância de 20 mm em relação às paredes. • Assegure-se de que não há nenhum obstáculo que impeça a circulação do ar (fig. 5, página 7). • Toda a unidade de refrigeração tem de se projetar para dentro da conduta de ventilação. • O ar na conduta de ventilação não pode ser aquecido por outras fontes de calor. • A grelha de ventilação tem de ter uma secção transversal de pelo menos 200 cm². Proceda do seguinte modo para instalar o minifrigorífico (fig. 6, página 8): ➤ Coloque o minifrigorífico na vertical e aparafuse os pés do aparelho.

A Alterar o encosto da tampa da porta AVISO! Risco de eletrocussão Antes de executar qualquer trabalho no minifrigorífico, desligue a ficha da tomada. NOTA! Perigo de danos! O minifrigorífico só deve ficar deitado de lado brevemente.

O sentido de abertura da porta pode ser alterado de modo a que a porta abra para a esquerda em vez de abrir para a direita.

➤ Proceda conforme ilustrado para mudar a dobradiça da porta: – Versão de instalação livre: fig. 9, página 9 e fig. c, página 10 – Versão de encastrar: fig. 0, página 9 e fig. b, página 9

Substituição do painel da porta

A NOTA! Perigo de danos O minifrigorífico só deve ficar brevemente deitado de lado.

O painel da porta possui as seguintes dimensões: Modelo

➤ Se necessário, desmonte o puxador da porta (capítulo “Montar o puxador da porta (opcional)” na página 88). ➤ Se necessário, remova o anel de retenção da fechadura da porta. ➤ Proceda conforme ilustrado para remover a placa decorativa (fig. d, página 10): ➤ Proceda conforme ilustrado para montar a placa decorativa (fig. e, página 10):

A PT Utilizar o minifrigorífico NOTA! Risco de danos • Certifique-se de que as bebidas ou os géneros alimentícios em recipientes de vidro não são refrigerados em excesso. Ao refrigerar, as bebidas ou os alimentos líquidos dilatam. Deste modo, os recipientes de vidro podem partir. • Certifique-se de que coloca no minifrigorífico apenas produtos que possam ser refrigerados à temperatura selecionada.

Antes da primeira utilização

Por motivos de higiene, antes de ligar o novo minifrigorífico pela primeira vez, deve limpar o seu interior e exterior com um pano húmido (ver também capítulo “Limpeza e manutenção” na página 91).

• Abra o minifrigorífico apenas as vezes que forem necessárias e apenas durante o tempo estritamente necessário. • Primeiro, deixe as refeições quentes arrefecer antes de as refrigerar no aparelho. • Evite temperaturas internas desnecessariamente baixas. • Para um consumo de energia otimizado, posicione as prateleiras e as gavetas na posição original de entrega. • Verifique regularmente se a vedação da porta ainda está corretamente encaixada. • Limpe o pó e a sujidade do condensador regularmente.

➤ Insira a ficha na tomada. ✔ O minifrigorífico inicia um autoteste. ✔ O LED pisca várias vezes inicialmente e, em seguida, permanece aceso. ✔ O minifrigorífico está ligado.

OBSERVAÇÃO Após ser ligado, o minifrigorífico necessita de várias horas para atingir a temperatura de refrigeração definida no interior do respetivo compartimento.

Limpeza e manutenção

Definir a temperatura

Para evitar desperdício alimentar, observe o seguinte: • Mantenha as oscilações de temperatura o mais reduzidas possível. Abra o frigorífico apenas as vezes que forem necessárias e apenas durante o tempo estritamente necessário. Armazene os alimentos de modo a que o ar continue a circular bem. • Ajuste a temperatura à quantidade e ao tipo de alimentos. • Guarde os diferentes tipos de alimentos de acordo com as imagens. • Os alimentos podem absorver ou libertar facilmente cheiro ou sabor. Armazene os alimentos sempre bem cobertos ou em recipientes/garrafas fechadas. ➤ Coloque o termóstato (fig. h, página 12) na posição central. Dependendo das condições de enchimento e instalação, poderá ser necessário colocar o aparelho numa posição diferente. Rodar o comando no sentido do símbolo grande aumenta a refrigeração, enquanto rodar o comando no sentido do símbolo mais pequeno reduz a refrigeração.

Desligar e armazenar

Se não pretender utilizar o minifrigorífico durante um longo período, proceda da seguinte forma: ➤ Remova a ficha da tomada. ➤ Limpe o minifrigorífico (ver capítulo “Limpeza e manutenção” na página 91). ➤ Deixe a porta aberta para evitar a formação de odores.

PT Substituir o LED NOTA! Risco de danos Para evitar perigos, a lâmpada só pode ser substituída pelo fabricante, por um agente de serviços autorizado ou por uma pessoa com qualificação semelhante.

Limpeza e manutenção AVISO! Perigo de morte devido a choque elétrico Antes de cada limpeza e conservação, desligue o frigorífico da rede.

NOTA! Perigo de danos • Não utilize produtos de limpeza abrasivos ou objetos duros para a limpeza, uma vez que podem danificar o frigorífico. • Nunca utilize ferramentas duras ou pontiagudas para retirar as camadas de gelo ou para libertar objetos congelados. • Não utilize quaisquer ferramentas de apoio mecânicas ou outras, para acelerar o processo de descongelamento.

➤ Limpe o frigorífico com regularidade e logo que esteja sujo com um pano húmido. ➤ Tenha atenção para que não pingue nenhuma água nas vedações. Isto pode danificar o sistema eletrónico. ➤ Após a lavagem, seque o frigorífico com um pano. ➤ Verifique regularmente o escoamento da água de descongelação. Se necessário, limpe o escoamento da água. Se estiver entupido, a água de descongelação fica acumulada no fundo do frigorífico.

Resolução de falhas Possível causa

Sem refrigeração, uni- Ficha não está inserida na dade de absorção fria tomada

Solução Inserir a ficha na tomada.

Verificar o fusível doméstico.

Avaria no sistema eletrónico ou nos sensores

Agente de assistência técnica autorizado: Instalar um novo sistema eletrónico ou sensores.

Cartucho de aquecimento avariado

Agente de assistência técnica autorizado: Instalar um novo cartucho de aquecimento.

Fase de descongelamento ativa

Nenhuma ação necessária

PT DometicDS200-300-400-600_IOM_4445103315_EMEA16_2020-xx-xx.book Seite 93 Mittwoch, 3. März 2021 11:36 11

Garantia Possível causa

Sem refrigeração, uni- Frigorífico não nivelado dade de absorção quente Frigorífico ligado recentemente

Solução Alinhar o frigorífico com o nível de bolha de ar. Verificar a refrigeração novamente após 5 a 6 horas.

Unidade de refrigeração ava- Agente de assistência técnica riada autorizado: Substituir o frigorífico. Reduzido desempenho de refrigeração

Frigorífico exposto a luz solar Retirar o frigorífico da exposição à direta luz solar direta. Porta do frigorífico não fecha Controlar as distâncias (fig. 5, com uma vedação hermética página 7). Agente de assistência técnica autorizado: Substituir a vedação da porta. Frigorífico abastecido recentemente

Verificar a refrigeração novamente após 5 a 6 horas.

Formação de gelo no Porta do frigorífico não fecha Controlar as distâncias (fig. 5, compartimento do fri- com uma vedação hermética página 7) gorífico Agente de assistência técnica autorizado: Substituir a vedação da porta Sem refrigeração, ilu- Frigorífico em sobrecarga minação interior pisca Porta não está devidamente fechada Sem circulação de ar adequada para a unidade de refrigeração Frigorífico não nivelado

➤ Desconectar o aparelho da fonte de alimentação durante, pelo menos, 10 segundos. ➤ Conectar o aparelho Isto irá repor o sistema eletrónico e o aparelho deverá retomar a operação normal. Se os LEDs começarem novamente a piscar, ocorreu uma falha mais grave: ➤ Dirija-se a um centro de reparação autorizado.

Aplica-se o prazo de garantia legal. Se o produto apresentar defeitos, contacte o seu revendedor ou a filial do fabricante no seu país ( ver dometic.com/dealer).

Para fins de reparação ou de garantia, terá de enviar também os seguintes documentos: • Uma cópia da fatura com a data de aquisição • Um motivo de reclamação ou uma descrição da falha

➤ Sempre que possível, coloque o material de embalagem no respectivo contentor de reciclagem.

Para colocar o aparelho definitivamente fora de funcionamento, por favor, informe-se junto do centro de reciclagem mais próximo ou revendedor sobre as disposições de eliminação aplicáveis.

Tensão de alimentação:

220 – 240 V Potência nominal de entrada: Volume total:

Classe de eficiência energética: Consumo de energia: – FS: – BI:

N Temperatura ambiente com a utilização prevista:

+10 °C a +32 °C Emissão de ruído:

Agente de refrigeração:

D Classe de climatização:

Dimensões A x L x P:

Inspeção/certificação:

A atual declaração de conformidade UE do seu aparelho pode ser obtida na respetiva página do produto, em dometic.com, ou solicitada diretamente ao fabricante (ver dometic.com/dealer). Consulte mais informações sobre o produto através do código QR existente no rótulo energético das imagens ou em eprel.ec.europa.eu.
