GEBRUIKSAANWIJZING DS400 DOMETIC

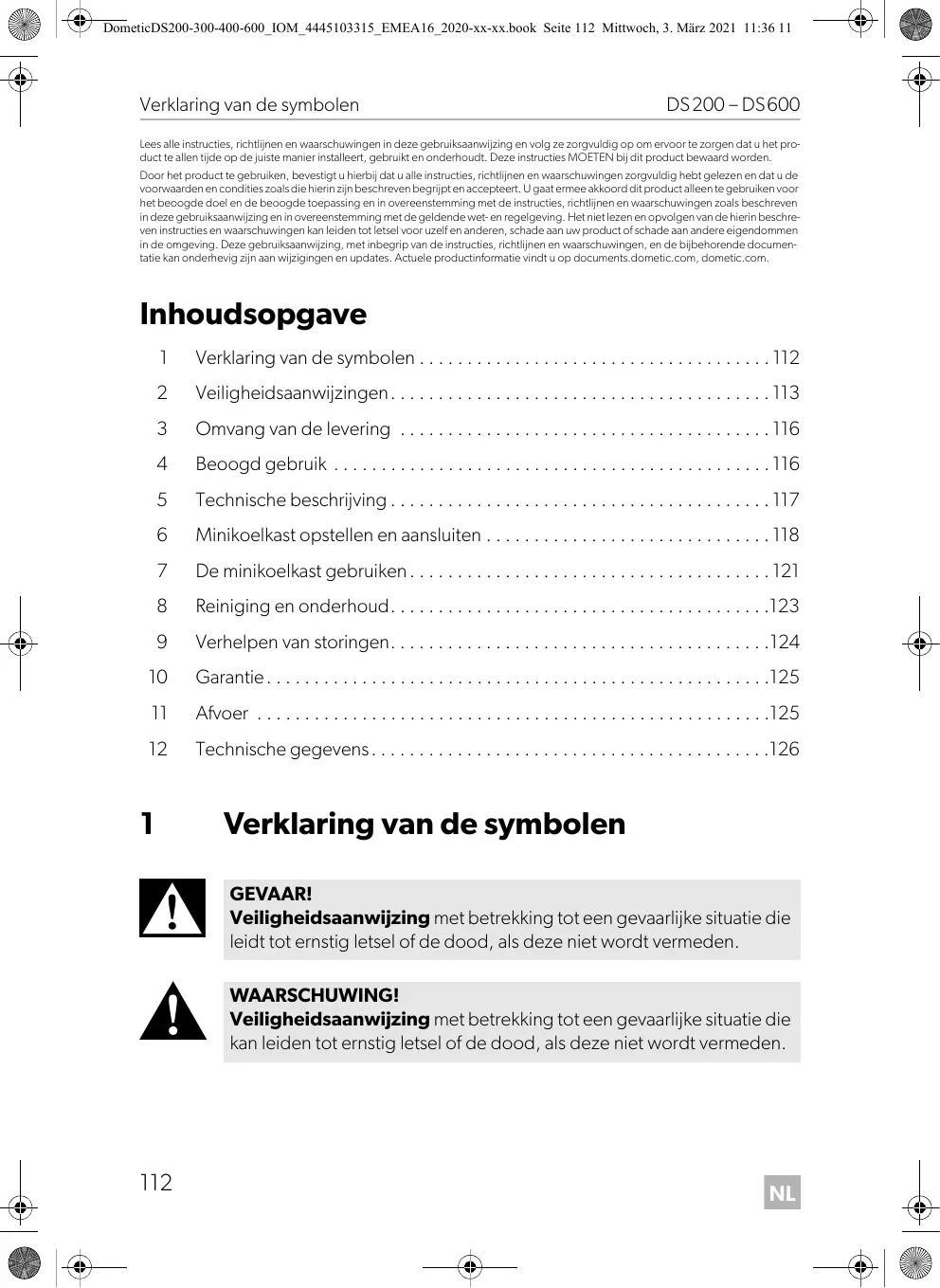

Verklaring van de symbolen

Lees alle instructies, richtlijnen en waarschuwingen in deze gebruiksaanwijzing en volg ze zorgvuldig op om ervoor te zorgen dat u het product te allen tijde op de juiste manier installeert, gebruikt en onderhoudt. Deze instructies MOETEN bij dit product bewaard worden. Door het product te gebruiken, bevestigt u hierbij dat u alle instructies, richtlijnen en waarschuwingen zorgvuldig hebt gelezen en dat u de voorwaarden en condities zoals die hierin zijn beschreven begrijpt en accepteert. U gaat ermee akkoord dit product alleen te gebruiken voor het beoogde doel en de beoogde toepassing en in overeenstemming met de instructies, richtlijnen en waarschuwingen zoals beschreven in deze gebruiksaanwijzing en in overeenstemming met de geldende wet- en regelgeving. Het niet lezen en opvolgen van de hierin beschreven instructies en waarschuwingen kan leiden tot letsel voor uzelf en anderen, schade aan uw product of schade aan andere eigendommen in de omgeving. Deze gebruiksaanwijzing, met inbegrip van de instructies, richtlijnen en waarschuwingen, en de bijbehorende documentatie kan onderhevig zijn aan wijzigingen en updates. Actuele productinformatie vindt u op documents.dometic.com, dometic.com.

Verklaring van de symbolen GEVAAR! Veiligheidsaanwijzing met betrekking tot een gevaarlijke situatie die leidt tot ernstig letsel of de dood, als deze niet wordt vermeden. WAARSCHUWING! Veiligheidsaanwijzing met betrekking tot een gevaarlijke situatie die kan leiden tot ernstig letsel of de dood, als deze niet wordt vermeden.

A I Veiligheidsaanwijzingen

VOORZICHTIG! Veiligheidsaanwijzing met betrekking tot een gevaarlijke situatie die kan leiden tot licht of gemiddeld letsel, als deze niet wordt vermeden. LET OP! Aanwijzing met betrekking tot een situatie die kan leiden tot materiële schade, als deze niet wordt vermeden. INSTRUCTIE Meer informatie over de bediening van het product.

Veiligheidsaanwijzingen

WAARSCHUWING! Het niet in acht nemen van deze waarschuwingen kan leiden tot ernstig letsel of de dood. Gevaar voor elektrische schokken • Zorg ervoor dat de minikoelkast wordt geïnstalleerd door een gekwalificeerd technicus en in overeenstemming met de Dometic-montagehandleiding. • Gebruik de minikoelkast niet als deze zichtbaar beschadigd is. • Als de stroomkabel van de minikoelkast beschadigd is, moet deze, om gevaren te voorkomen, worden vervangen door de fabrikant, diens klantenservice of een gelijkwaardig gekwalificeerd persoon. • Reparaties aan deze minikoelkast mogen uitsluitend worden uitgevoerd door gekwalificeerde personen. Door ondeskundige reparaties kunnen grote gevaren ontstaan. Brandgevaar • Het koelmiddel in de koelkring is licht ontvlambaar. In geval van beschadiging van de koelkring: – Schakel de minikoelkast uit. – Vermijd open vuur en vonken. – Ventileer de ruimte goed. Explosiegevaar • Bewaar geen explosiegevaarlijke stoffen, zoals spuitbussen met brandbaar drijfgas, in de minikoelkast.

Veiligheidsaanwijzingen

Gevaar voor de gezondheid • Open het absorptieaggregaat nooit. Het staat onder hoge druk en kan letsel veroorzaken, als het wordt geopend. • De minikoelkast mag worden gebruikt door kinderen vanaf 8 jaar en ouder evenals door personen met verminderd fysiek, zintuiglijk of mentaal vermogen of gebrek aan kennis en ervaring, mits zij onder toezicht staan of zijn geïnstrueerd in het veilig gebruik van de minikoelkast en zij inzicht hebben in de gevaren die het gebruik ervan met zich meebrengt. • Kinderen mogen niet met de minikoelkast spelen. • Reiniging en gebruikersonderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd. • Kinderen van 3 tot 8 jaar mogen de minikoelkast alleen in- en uitruimen.

VOORZICHTIG! Het niet in acht nemen van deze waarschuwingen kan leiden tot licht of matig letsel. Gevaar voor beknelling • Grijp niet in het scharnier. Gevaar voor de gezondheid • Levensmiddelen mogen alleen in de originele verpakking of in geschikte bakken worden bewaard.

A LET OP! Gevaar voor schade • Controleer of de spanning op het typeplaatje overeenkomt met de aanwezige energievoorziening. • De minikoelkast is niet geschikt voor de opslag van bijtende of oplosmiddelhoudende stoffen. • De isolatie van het koeltoestel bevat ontvlambaar cyclopentaan en vereist speciale verwerkingsprocedures. Breng het koeltoestel aan het einde van zijn levensduur naar een erkend afvalverwerkingsbedrijf. • Houd de afvoerleiding altijd schoon. • Open in geen geval de koelkring. • Draag de minikoelkast alleen rechtop.

NL DometicDS200-300-400-600_IOM_4445103315_EMEA16_2020-xx-xx.book Seite 115 Mittwoch, 3. März 2021 11:36 11

Veiligheidsaanwijzingen

De minikoelkast veilig gebruiken

D GEVAAR! Het niet in acht nemen van deze waarschuwingen leidt tot ernstig letsel of de dood. Gevaar voor elektrische schokken • Raak blanke leidingen nooit met blote handen aan.

VOORZICHTIG! Het niet in acht nemen van deze waarschuwingen kan leiden tot licht of matig letsel. Gevaar voor elektrische schokken • Let er voor de ingebruikname van de minikoelkast op dat de voedingskabel en de stekker droog zijn. Gevaar voor de gezondheid • Zorg ervoor dat u alleen voorwerpen in de minikoelkast legt die op de gekozen temperatuur gekoeld mogen worden. • Levensmiddelen mogen alleen in de originele verpakking of in geschikte bakken worden bewaard. • Langdurig openen van de deur kan leiden tot een aanzienlijke temperatuurstijging in de compartimenten van de minikoelkast. • Reinig afvoersystemen en oppervlakken die in contact komen met levensmiddelen regelmatig. • Als de minikoelkast voor een langere periode leeg wordt gehouden: – Schakel de minikoelkast uit. – Ontdooi de minikoelkast. – Maak de minikoelkast schoon en droog. – Laat de deur open om schimmelvorming in de minikoelkast te voorkomen.

A LET OP! Gevaar voor schade • Bewaar zware voorwerpen zoals flessen of conserven uitsluitend in de deur van de minikoelkast of op de onderste legplank. • Gebruik geen elektrische apparaten in de minikoelkast, behalve als deze elektrische apparaten daarvoor door de fabrikant worden aanbevolen. • Plaats het toestel niet in de buurt van open vuur of andere warmtebronnen (verwarming, sterke zonnestraling, gasovens enz.). • Let op dat de ventilatieopeningen niet afgedekt zijn. • Dompel de minikoelkast nooit onder in water. • Bescherm de minikoelkast en de kabels tegen hitte en vocht.

Omvang van de levering

• Let op dat levensmiddelen de wanden van de koelruimte niet aanraken.

Omvang van de levering Aantal

Montage- en gebruiksaanwijzing

Het koeltoestel (ook minikoelkast genoemd) is ontworpen voor gebruik in omringende gebouwen, bijvoorbeeld: • In personeelskeukens van winkels, kantoren en andere werkplekken • In de landbouwsector • In hotels, motels en andere accommodaties • In bed and breakfasts • In cateringbedrijven of vergelijkbare groothandelszaken De minikoelkast is niet geschikt voor inbouw in caravans of campers. De minikoelkast is bedoeld voor gebruik als inbouwtoestel of als vrijstaand koeltoestel. Zie de installatie-instructies. De minikoelkast is uitsluitend ontworpen voor het koelen en bewaren van dranken en levensmiddelen in gesloten bakken en verse levensmiddelen. De minikoelkast is niet geschikt voor het bewaren van medicijnen of voor het invriezen van levensmiddelen. De minikoelkast is alleen geschikt voor het beoogde gebruik en de toepassing in overeenstemming met deze gebruiksaanwijzing. Deze handleiding geeft informatie die nodig is voor een goede installatie en/of bediening van de minikoelkast. Een slechte installatie en/of verkeerde bediening of onderhoud leidt tot onbevredigende prestaties en mogelijke storingen. De fabrikant aanvaardt geen aansprakelijkheid voor letsel of schade aan het product die het gevolg is van: • Onjuiste montage of aansluiting, inclusief te hoge spanning

NL DometicDS200-300-400-600_IOM_4445103315_EMEA16_2020-xx-xx.book Seite 117 Mittwoch, 3. März 2021 11:36 11

Technische beschrijving

• Onjuist onderhoud of gebruik van andere dan door de fabrikant geleverde originele reserveonderdelen • Wijzigingen van het product zonder uitdrukkelijke toestemming van de fabrikant • Gebruik voor andere doeleinden dan beschreven in deze handleiding Dometic behoudt zich het recht voor om het uiterlijk en de specificaties van het product te wijzigen.

Technische beschrijving

Het toestel is een minikoelkast met absorptiekoeling. Als koudemiddel wordt ammoniak gebruikt. Alle gebruikte materialen zijn geschikt voor levensmiddelen. De koelkring is onderhoudsvrij. De minikoelkast is verkrijgbaar als vrijstaande versie (FS) en als inbouwversie (BI). De vrijstaande versie is bestemd voor vrijstaand gebruik. De afdekking van het koelaggregaat beschermt de warme onderdelen van het koelaggregaat. Het grondframe met ventilatieopeningen garandeert voldoende ventilatie. Door het grondframe en de afdekking van het koelaggregaat te verwijderen, kan de minikoelkast ook als inbouwversie worden gebruikt. De inbouwversie is bestemd om in meubilair te worden ingebouwd. Deze versie heeft geen grondframe of afdekking voor het koelaggregaat. De temperatuur wordt ingesteld met de thermostaatregelaar aan de binnenkant van de minikoelkast. De elektronica controleert na elke ontdooifase de werking van de minikoelkast door de temperatuurdaling van de verdamper te meten. Als een probleem wordt vastgesteld, wordt de minikoelkast uitgeschakeld en blijft de binnenverlichting continu knipperen. De minikoelkast is uitgerust met een automatische ontdooifunctie. Elke ontdooifase duurt 2 uur. 39 uur na het inschakelen van het koeltoestel begint de eerste ontdooifase. Daarna wordt om de 22 uur een ontdooifase uitgevoerd. Het dooiwater loopt via een afvoerbuis van het druppelkanaal naar een verdampervat aan de onderzijde van de minikoelkast. Het dooiwater verdampt automatisch in de circulatielucht, zodat het vat niet hoeft te worden geleegd. Twee deursensors controleren of de deur open is.

Minikoelkast opstellen en aansluiten

De verschillende soorten minikoelkast zijn in de volgende afbeeldingen weergegeven: • DS200: afb. 1, pagina 3 • DS300: afb. 2, pagina 4 • DS400: afb. 3, pagina 5 • DS600: afb. 4, pagina 6 Pos.

Afdekking voor koelaggregaat (alleen bij vrijstaande modellen)

Grondframe (alleen bij vrijstaande modellen)

Minikoelkast opstellen en aansluiten

instructies voor het opstellen van de minikoelkast

Neem de volgende instructies in acht bij het opstellen van de minikoelkast: • Stel de minikoelkast zo op dat de geproduceerde warme lucht goed kan wegtrekken (naar boven of naar de zijkanten, afb. 5, pagina 7).

NL DometicDS200-300-400-600_IOM_4445103315_EMEA16_2020-xx-xx.book Seite 119 Mittwoch, 3. März 2021 11:36 11

Minikoelkast opstellen en aansluiten

Verwarmde afvoerlucht

Vrije ruimte boven de minikoelkast als de afvoerlucht niet voldoende naar boven of naar de zijkanten kan circuleren

• Neem de volgende montage-afmetingen in acht: – DS200: afb. i, pagina 12 – DS300: afb. j, pagina 13 – DS400: afb. k, pagina 14 – DS600: afb. l, pagina 15 • Houd openingen (ventilatiesleuven enz.) in de behuizing of de inbouwstructuur vrij van voorwerpen.

Vrijstaande versie opstellen

Neem de volgende instructies in acht om de minikoelkast in een vrijstaande positie op te stellen: • Zorg ervoor dat de afdekking die de hete componenten van het koelaggregaat moet beschermen is aangebracht. • Zorg ervoor dat het grondframe aanwezig is om voor een goede luchtcirculatie te zorgen. ➤ Plaats de minikoelkast op een horizontaal oppervlak. Gebruik een waterpas om dit te controleren.

Inbouwversie opstellen VOORZICHTIG! Gevaar voor de gezondheid Om gevaar door instabiliteit van het toestel te voorkomen, moet het volgens de instructies worden bevestigd.

Neem de volgende instructies in acht als u de minikoelkast in een kast wilt monteren: • Plaats de minikoelkast op een horizontaal oppervlak. Gebruik een waterpas om dit te controleren. • Houd 20 mm afstand tot de muren. • De lucht moet zonder belemmeringen kunnen circuleren (afb. 5, pagina 7).

Minikoelkast opstellen en aansluiten

• Het gehele koelaggregaat moet zoals afgebeeld in het ventilatiekanaal steken. • De lucht in het ventilatiekanaal mag niet worden verwarmd door andere warmtebronnen. • Het ventilatierooster moet een doorsnede hebben van ten minste 200 cm². Ga als volgt te werk om de minikoelkast op te stellen (afb. 6, pagina 8): ➤ Plaats de minikoelkast en schroef de poten van het toestel vast.

Het handvat op de deur monteren (optioneel)

➤ Ga te werk zoals weergegeven om het handvat aan de deur te monteren (afb. 7, pagina 8). ➤ Ga te werk zoals weergegeven om het handvat van de deur te demonteren (afb. 8, pagina 8).

A Deuraanslag wijzigen WAARSCHUWING! Gevaar voor elektrische schokken Trek de stekker uit het stopcontact alvorens werkzaamheden aan de minikoelkast uit te voeren. LET OP! Gevaar voor beschadiging! De minikoelkast mag slechts kort op zijn zij liggen.

U kunt de aanslag van de deur wijzigen, zodat de deur naar links in plaats van naar rechts opengaat. ➤ Ga te werk zoals weergegeven om de deuraanslag te wijzigen: – Vrijstaande versie: afb. 9, pagina 9 tot afb. c, pagina 10 – Inbouwversie: afb. 0, pagina 9 tot afb. b, pagina 9

Deurdecor vervangen LET OP! Gevaar voor beschadiging De minikoelkast mag slechts kort op zijn zij liggen.

NL DometicDS200-300-400-600_IOM_4445103315_EMEA16_2020-xx-xx.book Seite 121 Mittwoch, 3. März 2021 11:36 11

De minikoelkast gebruiken

Het deurdecor heeft de volgende afmetingen: Model

➤ Demonteer de deurgreep, indien nodig (hoofdstuk „Het handvat op de deur monteren (optioneel)” op pagina 120). ➤ Verwijder de borgring van het slot, indien nodig. ➤ Ga te werk zoals weergegeven om de decorplaat te verwijderen (afb. d, pagina 10). ➤ Ga te werk zoals weergegeven om de decorplaat te monteren (afb. e, pagina 10).

De minikoelkast gebruiken LET OP! Gevaar voor schade • Zorg ervoor dat drank of voedsel in glazen flessen niet te sterk afkoelt. Bij het bevriezen zetten drank of vloeibare levensmiddelen uit. Hierdoor kunnen de glazen flessen kapot gaan. • Zorg ervoor dat u alleen voorwerpen in de minikoelkast legt die op de gekozen temperatuur gekoeld mogen worden.

Voor het eerste gebruik

Voordat u de nieuwe minikoelkast in gebruik neemt, moet u deze om hygiënische redenen van binnen en van buiten reinigen met een vochtige doek (zie ook hoofdstuk „Reiniging en onderhoud” op pagina 123).

• Open de minikoelkast uitsluitend indien nodig en slechts zo lang als noodzakelijk. • Laat warme levensmiddelen eerst afkoelen alvorens deze in het toestel koel te houden.

De minikoelkast gebruiken

• Vermijd een onnodig lage binnentemperatuur. • Plaats de legplanken en laden voor een optimaal energieverbruik in de positie zoals bij levering. • Controleer regelmatig of de deurafdichting nog goed zit. • Verwijder regelmatig stof en vuil van de condensor.

➤ Steek de netstekker in het stopcontact. ✔ De minikoelkast begint een zelftest. ✔ Het ledlampje knippert eerst een paar keer en brandt dan continu. ✔ De minikoelkast is ingeschakeld.

INSTRUCTIE Na het inschakelen heeft de minikoelkast enkele uren nodig om de koeltemperatuur in het compartiment te bereiken.

Temperatuur instellen

Let op het volgende om voedselverspilling tegen te gaan: • Houd temperatuurschommelingen zo laag mogelijk. Open de koelkast uitsluitend indien nodig en slechts zo lang als noodzakelijk. Berg levensmiddelen zodanig op dat de lucht nog steeds goed kan circuleren. • Pas de temperatuur aan aan de hoeveelheid en het type levensmiddelen. • Bewaar de verschillende soorten levensmiddelen zoals afgebeeld. • Levensmiddelen kunnen snel geuren en smaken opnemen of afgeven. Berg levensmiddelen daarom altijd afgedekt of in afgesloten bakken/flessen op. ➤ Zet de thermostaatregelaar (afb. h, pagina 12) in de middelste stand.

NL DometicDS200-300-400-600_IOM_4445103315_EMEA16_2020-xx-xx.book Seite 123 Mittwoch, 3. März 2021 11:36 11

Reiniging en onderhoud

Afhankelijk van de vulling en de opstelvoorwaarden kan een andere stand noodzakelijk zijn. Door de regelaar in de richting van het grote symbool te draaien, wordt de koeling verhoogd; door de regelaar in de richting van het kleine symbool te draaien, wordt de koeling verlaagd.

Uitschakelen en opslaan

Als u van plan bent de minikoelkast gedurende een langere periode niet te gebruiken, gaat u als volgt te werk: ➤ Trek de stekker uit het stopcontact. ➤ Maak de minikoelkast schoon (zie hoofdstuk „Reiniging en onderhoud” op pagina 123). ➤ Laat de deur open om geurvorming te voorkomen.

A Ledlampje vervangen LET OP! Gevaar voor beschadiging Om gevaren te voorkomen moet de lamp worden vervangen door de fabrikant, servicemedewerker of een gelijkwaardig gekwalificeerde persoon.

Reiniging en onderhoud WAARSCHUWING! Levensgevaar door elektrische schok Scheid de koelkast voor reiniging en onderhoud van het net. LET OP! Gevaar voor beschadiging • Gebruik voor het reinigen geen bijtende schoonmaakmiddelen of harde voorwerpen, de koelkast zou hierdoor beschadigd kunnen raken. • Gebruik nooit hard of spits gereedschap voor het verwijderen van ijslagen of het losmaken van vastgevroren voorwerpen. • Gebruik geen mechanische of andere hulpmiddelen om het ontdooien te versnellen.

➤ Reinig de koelkast regelmatig en als hij vuil is met een vochtige doek. ➤ Let erop dat er geen water in de afdichtingen druppelt. Dit kan de elektronica beschadigen.

Verhelpen van storingen

➤ Wis de koelkast na de reiniging droog met een doek. ➤ Controleer de dooiwaterafvoer regelmatig. Reinig de dooiwaterafvoer indien nodig. Als deze verstopt is, blijft het dooiwater achter op de bodem van de koelkast.

Verhelpen van storingen

Toestel koelt niet, absorptieaggregaat koud

Stekker niet in het stopcontact

Steek de netstekker in het stopcontact.

Geen spanning op het stopcontact

Controleer de stoppenkast.

Geen handeling vereist

Toestel koelt niet, absorptieaggregaat warm

Slechte koelprestaties

Koelkast staat niet horizontaal Stel koelkast af met waterpas. Koelkast is pas net ingeschakeld

Controleer de koeltemperatuur nog eens na 5 tot 6 uur.

Koelaggregaat defect

Erkende klantenservice: koelkast vervangen.

Koelkast is blootgesteld aan direct zonlicht

Haal de koelkast uit het zonlicht.

Deur van de koelkast sluit niet Controleer de spelingen (afb. 5, luchtdicht pagina 7). Erkende klantenservice: deurafdichting vervangen. Koelkast is pas net gevuld Rijpvorming in het koelkastcompartiment

Controleer de koeltemperatuur nog eens na 5 tot 6 uur.

Deur van de koelkast sluit niet Controleer de spelingen (afb. 5, luchtdicht pagina 7) Erkende klantenservice: vervang de deurafdichting

NL DometicDS200-300-400-600_IOM_4445103315_EMEA16_2020-xx-xx.book Seite 125 Mittwoch, 3. März 2021 11:36 11

Garantie Mogelijke oorzaak

Koelt niet, binnenver- Koelkast overbelast ➤ Ontkoppel het toestel ten minlichting knippert conste 10 seconden van de stroomDeur werd niet correct geslotinu voorziening. ten ➤ Sluit het toestel aan Geen goede luchtcirculatie Hierdoor wordt de elektronica voor het koelaggregaat gereset en zou het toestel weer norKoelkast staat niet horizontaal maal moeten werken. Als het ledlampje weer gaat knipperen, is een ernstige storing opgetreden: ➤ Raadpleeg een erkende reparatiewerkplaats.

De wettelijke garantieperiode is van toepassing. Als het product defect is, neem dan contact op met de detailhandel of met het filiaal van de fabrikant in uw land (zie dometic.com/dealer). Stuur voor de afhandeling van reparaties of garantie volgende documenten mee: • Een kopie van de factuur met datum van aankoop • De reden voor de claim of een beschrijving van de fout

➤ Laat het verpakkingsmateriaal indien mogelijk recyclen.

M NL Als u het product definitief buiten bedrijf stelt, informeer dan bij het dichtstbijzijnde recyclingcentrum of uw speciaalzaak naar de betreffende afvoervoorschriften.

220 – 240 V Nominaal opgenomen vermogen: Totaal volume:

Energie-efficiëntieklasse: Energieverbruik: – FS: – BI:

N Beoogde omgevingstemperatuur:

+10 °C tot +32 °C Geluidsemissie:

De actuele EG-conformiteitsverklaring voor uw apparaat ontvangt u op de desbetreffende productpagina van dometic.com of direct via de fabrikant (zie dometic.com/dealer). Meer informatie over het product is beschikbaar via de QR-code op het energielabel in de afbeeldingen of op eprel.ec.europa.eu.
