Tipo de produto	Ar condicionado split de parede (sistema dividido)
Modelos	CM18.N14 (18 000 BTU), CM24.N14 (24 000 BTU)
Marca	LG
Capacidade de refrigeração	5,3 kW (18 000 BTU) / 7,0 kW (24 000 BTU)
Capacidade de aquecimento	Aproximadamente 5,8 kW / 7,5 kW (bomba de calor)
Refrigerante	R32 (inflamável)
Alimentação elétrica	230 V / 50 Hz
Corrente absorvida	Aproximadamente 8 A (CM18) / 11 A (CM24)
Dimensões unidade interior (L x A x P)	~900 x 290 x 200 mm
Dimensões unidade exterior (L x A x P)	~800 x 550 x 280 mm
Peso unidade interior	~10 kg
Peso unidade exterior	~25 kg
Funções principais	Resfriamento, aquecimento, desumidificação, ventilação, modo Jet, oscilação, timer
Controle remoto	Sem fio, com tela LCD, pilhas AAA
Filtro de ar	Lavável, limpeza a cada 2 semanas
Manutenção e limpeza	Desligar antes da limpeza; pano macio; não usar solventes
Segurança	Disjuntor diferencial, aterramento, proteção contra vazamentos de refrigerante
Peças de reposição e reparabilidade	Filtros, controle remoto, cabo de alimentação; reparo por técnico credenciado
Informações gerais	Manual de 310 páginas disponível em PDF; temperatura ajustada 22-24 °C em modo de emergência

Perguntas frequentes - CM18.N14 - CM24.N14 LG

Como instalar corretamente o ar condicionado LG CM18/CM24?

A instalação deve ser realizada por um técnico qualificado. Usar um disjuntor padrão adequado à potência do aparelho. Certificar-se de que o cabo de alimentação não esteja esticado e que as aberturas de ventilação estejam desobstruídas. Não instalar perto de fontes inflamáveis.

Qual refrigerante este aparelho utiliza?

O refrigerante é o R32, que é inflamável. Qualquer intervenção no circuito deve ser realizada por um profissional certificado. Em caso de vazamento, arejar o ambiente.

Como limpar o filtro de ar?

Desligue o aparelho. Abra o painel frontal, remova o filtro. Limpe-o com aspirador ou água morna (sem detergente agressivo). Seque completamente antes de recolocar. Repita a cada 2 semanas.

O que fazer se o controle remoto não funcionar?

Verifique primeiro as pilhas (AAA 1,5V) e sua polaridade. Se a tela apagar, substitua-as. Certifique-se de que o receptor de sinal na unidade interior não esteja obstruído. Em último caso, use o botão Ligar/Desligar na unidade.

Como ajustar o timer ligar/desligar?

Ajuste primeiro a hora atual com as teclas + ou - e SET/CANCEL. Depois, use o botão TIMER para programar a hora de ligar ou desligar. Confirme com SET/CANCEL.

Por que meu ar condicionado não está resfriando o suficiente?

Verifique se o filtro de ar está limpo. Certifique-se de que portas e janelas estão fechadas. Evite colocar objetos na frente das entradas/saídas de ar. Se o problema persistir, contate um técnico.

Posso usar uma extensão elétrica?

Não, é proibido usar extensão ou régua. O ar condicionado deve ser ligado diretamente a uma tomada dedicada com aterramento. Um cabo danificado deve ser substituído por um profissional.

Como economizar energia com este ar condicionado?

Ajuste a temperatura entre 22 e 24 °C. Use cortinas para bloquear o sol. Ative o modo de economia de energia (ENERGY CTRL) se disponível. Limpe regularmente o filtro. Feche portas e janelas.

O que significa o código de erro exibido?

Consulte o manual para o significado dos códigos. Você também pode usar a função Diagnóstico inteligente (pressione 5 segundos em DIAGNOSIS). Se o código persistir, chame um técnico credenciado.

É perigoso deixar o ar condicionado funcionando continuamente?

Não, mas é recomendado arejar o ambiente regularmente. Se um odor incomum ou fumaça aparecer, desligue a alimentação e contate um profissional. Não use em um cômodo muito pequeno sem ventilação.

MANUAL DE UTILIZADOR CM18.N14 - CM24.N14 LG

Leia este manual do utiliser na integra antes de utiliser o aparecido e guarde-o num local acessível para consulta.

Este manual é uma versão simplificada do manual original. Obtenha o manual original em www/lg.com.

TIPO: MONTADO NA PAREDE

Tradução da instruição original

Este manual foi elaborado para um Conjunto de produits e pode incluar imagens ou conteudos que não correspondem ao Modelo comprado.

Este manual está sujeito a revisão por parte do fabricante.

INSTRUÇÉS DE SEGURANÇA 3

INSTRUÇÉS DE SEGURANÇA IMPORTANTES 4

FUNCTIONAMENTO 9

Observações relativamente aoFUNcionamento 9

Peças e funções 9

Comando à distência sem fios 10

INSTRUÇÉS DE SEGURANÇA

As seguições diretrizes de segurarça destinam-se a fazer riscos ou danos imprevistos resultantes de utilizesção incorreta ou perigosa do equipamento. As diretrizes encontrar-se divididas em "AVISO" e "ADVERTÊNCIA", conforme descripto abaixo.

Este Trickbone épresentado para assinlar assentes eutilizacoes que podem representar perigo. Leia cuidadosamente a seccao com este Trickbolo e siga as instruções de forma a evacitar riscos.

AVISO

Isto indica que a não observança das instruções pode provocar ferimentos graves ou morte.

ADVERTÉNCIA

Isto indica que a não observança das instruções pode provocar ferimentos menores ou danos no produits.

Os símbolos seguem são aparecido em unidas de interiores e exteriorores. (para R32)

Este Trickbolo indica que este aparelho utilize um refrigerante inflamvil. Se houver uma fuga do refrigerante e exposicao a uma fonte de ignicao externa, existe um risco de incendio.

Este*simbolo indica que o Manual de instruções deve ser lido atentamente.

Este símbolo indica que um funcítoro de assistência deve lidar com este equipamento consultando o Manual de instalação.

Este*símbolo indica que está disponible informations,ais como o Manual de instruções ou Manual de instalação.

AVISO

Para reduzir o risco de explosão, incêndio, morte,CHOque eletrico, ferimentos ou queimaduras causadas pela água em pessoas aquando dautilização deste produits, siga as precauçõesbasicas, incluindo o que se segue:

Crianças em casa

Este equipamento não se destina a ser realizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentalais reduzidas ou sem experiência e conheçimentos, exceto se accompanieshas ou instruías relativamente à utilização do equipamento por uma pessoa responsavel pela sua segança. As crianças devem ser supervisionadas para garantir que não brincam com o equipamento.

Para utilização na Europa:

Este equipamento pode ser utilizes por crianças comidades a partir dos 8 anos e por pessoas com capacidades físicas, sensoriais ou mentalais reduzidas ou com falta de experiência e conheçimentos, desde que tenham sido advertidas e instruções relativamente à utilização do equipamento de uma forma segura e que compreendam os riscos envolvidos. As crianças não devem brincar com o equipamento. A limpeza e a manutenção destinadas ao Utilizador não devem ser realizadas por crianças sem supervisão.

INSTALAÇÃO

• Não instale o ar condicionado numa superficie instável ou num lugar onde existo o perigo de queda da unidade.
• Contacte um centro de atendimento autorizado aquando da instalação ou da deslokação do ar condiçãodo.
• Instale o paine i a cobertura da caixa de controlo de forma segura.
• Não instale o ar condicionado num local onde sejam armazenados liquidos ou gases inflamáveis, como gasolina, gás propano, diluente, etc.
• Assegure-se de que o tubo e o cabo de alimentacao que ligam as unidades interior e exterior não está sob tensao excessiva, aquando da instalacao do ar condicionado.
• Utilize um disjuntor e fusivel padrão que estejam em conformidade com a classificacao do ar condicionado.
• Não insira ar ou gás noSYSTEMA,utilize apenas o refrigerante especialico.

• Utilize gás não inflamável (nitrogénio) para verficar a existência de fugas e para purgar o ar; a utilização de ar comprimido ou de um gás inflamável pode fazer um incânvio ou uma explosão.

• As lagoões de cabos no interior/exterior devem ser fixadas firmamente e o cabo deve ser devidamente encaminhado para que não exista qualquer fora puxá-lo dos terminais de lagoão. Lagoões incorretas ou soltas podem gerar calor ou causar incêndio.

• Instale una toma elétrica e um disjuntor dedicados antes de utiliser o ar condicionado.
• Não ligue o fio de terra a um tubo de gás, para-raíos ou a um fio de terra da rede Telefonica.
• Mantenha quaisquer aberturas de ventilação necessárias livres de obstruções.

Funcimiento

• Certifique-se de que utilizes as peças listedas no inventário de peças de service. Nunca tente modificar o equipamento.
• Certifique-se de que as crianças não batem nem tentam subir para cima da unidade exterior.
• Elimine as pilhas num local onde não exista perigo de incência.
• Utilize exclusivamente o refrigerante especialico na etiqueta do ar condicionado.
• Desligue a fonte de alimentação caso identifique qualquer ruído, odor ou fumo com origem no ar condição.
• Não deixesubstências inflamáveis, como gasolina, benzeno ou diluente, perto do ar condicionado.
• Contacte um centro de atendimento autorizzato no caso de o ar condicionado ficar submerso por águmas de cheias.
• Não utilize o ar condicionado por um perfeito de tempo prolongado num espaço de��enas dimensoes sem ventilacao adequada.
• Em caso de una fuga de gás (como Freon, gás propano, GPL, etc.), ventile o escondido antes de voltar a utiliser o ar condicionado.
• Para limpar o interior, contacte um centro de atendimento autorizzato ou o revendedor. A utilização de detergentes agressivos pode fazer corrosão ou danIFICAR a unidade.
• Assegure-se de que ventilà o espaço suficientemente quando o ar condicionado é utilizado em simultâneo com um disposítivo de aquecimento, como um aquecedor.
• Nãobloqueiea entradaouasaída do fluxo de ar.
• Não insira as mões ou outros objetivos na entrada ou saída de ar, quando o ar condicionado está em funcção.
• Certifique-se de que o cabo de alimentação não está sujo, solto ou danificado.
• Nunca toque, opere ou repare o ar condicionado com mãos molhadas.

• Não coloque quando quer objects sobre o cabo de alimentação.

• Não coloque um aquecedor ou outros dispositivos de aquecimento perto do cabo de alimentação.

• Não modifique nem;aunte o comprimento do cabo de alimentacao. Cabos de alimentacao com arranhoes ou o descascamento do isolamento podem causar um incendio ou什麽 elétrico e, como tal, devem ser substituções.
• Em caso de falha de energia ou de trovoada, deslgue a fonte de alimentacao de imediato.
• Tenha cuidado e certifique-se de que o cabo de alimentação não pode ser puxado ou danificado durante o funcimento.
• Não toque no tubo de refrigerante ou no tubo de água ou em quaisquer partes internas quando a unidade estiver a functionar ou imeditamente antes terminar o seu functimento.

Manutenção

• Não borbife diretamente o produits com água para fins de limpeza.
• Antes de limpar ou de realizar a manutenção, deslgue a fonte de alimentação e aguarde às que o ventilador pare.

Segurarca的技术

• A instalação ou as reparações levadas a cabo por pessoas não autorizadas podem representar um perigo para si e para outros.
• Qualquer pessoal enolvida em travaíhos num circuito de refrigerante deve ser titular de um certificado社会稳定 de uma entidad de avaliação reconhecida pela indústria, autorizando a sua competência para lidar de forma segura com refrigerantes de acordo com uma espécicação de avaliação reconhecida pela indústria. (para R32)
• A assistênciasoleve ser efetuada conforme recomendada pelo fabricante do equipamento.A manutencao e reparacao que exijam o auxilio de outros funconarios qualificados devem ser efetuadas sob a supervisao da persona competente nautilização de refrigerantes inflamáveis. (para R32)
• A informação conta的任务 manual destina-se à'utilisation por um专业技术 de reparações qualificado, familiarizing com os procedimentos de segurar e equipado com as ferramentas e os instrumentos de teste apropriados.
• Não ler o manual ou o incumprimento das instruções contidas nestemanual pode resultar na avaria do equipamento, danos na propriedade, ferimentos pessoas é/ou morte.
• O equipamento deve ser instalado em conformidade com os regulamentosnationais de instalacao eletrica.
• quando o cabo de alimentação tiver de ser substituído, os trabalho de substituição devem ser levados a cabo por pessoal autorizzato, recorreço exclusivamente a peças de substituição genuinhas.
• Este equipamento deve ser devidamente ligado à terra para minimizar o risco dechoqueétrico.

• Não corte nem remove o pino de ligação à terra da fichaétrica.

• Ligar o terminal de terra do adaptor ao parafuso da tampa da tomada de parede não estabelece a ligação à terra do equipamento, exceto quando o parafuso da tampa é em metal, não isolado e a tomada de parede está ligada à terra atraves da instalação eletrica da casa.

• Se tiver qualquer duvida quando à ligação devida do ar condicionado à terra, Solicite a um eletricista qualificado a verificação da tomada de parede e do circuito.
• O refrigerante e o gás de expansão de isolamento realizados no equipamento exigem procedimentos de eliminação especialis. Consulta um técnico da assistência ou uma pessoa igualmente qualificada antes de proceedar à sua eliminação.
• Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante ou Pelosi他们在respetivostechnicos da assistência ou uma和个人amente qualificada para fazer situações de risco.
• O aparecido deve ser armazenado numa area bem ventilada onde o tamanho da divisão corresponde à area da divisão, conforme especifiedo para'utilisation. (para R32)
• O aparecido deve ser armazenado numa divisão sem utilizes continuamente chamas (por exemplo, um aparecido a gás em funciona) e fontes de igniação (por exemplo, um aquecedorétrico em funciona).
• O aparecido deve ser armazenado de modo aatar a correndencia de danos mecánicos.

ADVERTÉNCIA

Para reduzir o risco de ferimentos menos a pessoas, avarias ou danos no produits ou na propriedade aquando da Utilização deste produto, siga as precações tíbasicas, incluindo o segunte:

INSTALAÇÃO

• Não instale o ar condicionado numa area onde este fique exposto a ventos marítimos (névoa salina).
• Instale o tubo de drenagem devidamente para possibiliar a drenagem da condensacao de agua sem problemas.
• Tenha cuidado ao desempacotar ou ao instalar o ar condicionado.
• Não toque em refrigerante que vizou durante a instalação ou reparação.
• Transporte o ar condicionado com a ajuda de das ou mais pessoas ou recorra a uma empilhadora de garfo.
• Instale a unidade exterior para que esta fique protegida da luz solar direta. Não colque a unidade interior num local ond e esta fique diretamente exposta à luz solar que entre pelas janelas.
• Utilize os métodos devidos para a eliminação segura dos materiais de embalamento, como parafusos, pregos ou pilhas, às o instalação ou reparação.
• Instale o ar condicionado num local onde o ruido da unidade exterior ou os gases de escape não causeim incómodos aos vizinhos. O incumprimento esta medida pode resultar em conflitos com os vizinhos.

Funcionamento

• Se o commando à distência não for realizado por um período de tempo alargado, remove as pilhas.
• Assegure-se de que o FILTER está instalado antes de colocar o ar condicionado em funciona.
• Verifique se existem fugas de refrigerante après a instalacao ou reparacao do ar condicionado.
• Não coloque qualquer objecto sobre o ar condicionado.
• Nunca misture temas de pilhas differentes ou pilhas antigas e novas no comando à distência.
• Não deixe o ar condicionado a functionar por um longo período de tempo se oível de humidade for muito elevado ou se tiver sidoarethada uma porta ou janela aberta.
• Pare de utiliser o commando à distância se se vérifier una fuga de liquido nas pilhas. Caso a sua roupa ou pele fique exposta à fuga de liquido das pilhas, lave a area afetada com agua limpa.
• Não exponha pessoas, animais ou plantas ao ar frio ou quente proveniente do ar condicionado por periodos de tempo prolongados.
• Se o liquido das pilhas for ingerido, lave o interior da Boca minuciosamente e consulte ummedicalo.
• Não beba a água drenada do ar condicionado.
• Não utilize o produto para fins especials, como a preservação de alimentos, obras de arte, etc. Trata-se de um ar condicaoado concebido para o consumidor e não umsystema de refrigeracao preco. Existe o risco de danos ou de perdas de materiais.
• Não recarregue nem desmonte as pilhas.

Manutenção

• Nunca toque nas peças metálicas do ar condicionado quando estiver a remover o FILTER de ar.
• Utilize um banco estável ou um escadote quando levar a cabo trabalhos em alta para a limpeza, manutenção ou reparação do ar condição.
• Nunca utilize solventes ou agentes de limpeza agressivos quando limpar o ar condicionado nem o borrife com agua. Utilize um pano suave.

Observações relativamente ao funcionaamento

Suggestão para poupar energia

• Não arrefeca excessively espacções interiores. Tal pode constituir um perigo para a sua Saúde e fazer oconsumo energetico.
• Utilize estores ou cortinas para impedir a entrada de luz solar quando oar condicionado estiver emfunacionamento.
• Mantenha as portas ou janelas Completely fechadas quando o ar condicionado estiver em precisao.
• Ajuste a direção do fluxo de ar vertical ou horizontalmente para circular o ar interior.
• Aumente a velocidade do ventilador para arrifecer ou aquecer o ar inferior rapidamente, dentro de um curto espoço de tempo.
• Abra as janelas regularamente para ventilar, visto que a优质的 do ar interior pode deteriorar-se o ar condicionado estiver em funcaoamento por periodos de tempo prolongados.
• Limpe o filtro de ar uma vez a cada 2 semanas. A poeira e as impurezas acumuladas no filtro de ar podebloquear o fluxo de ar ou entraquecer as funções de arrefecimento/desumidificacao.

Peças e funções

Unidade interior

Unidade exterior

1 Filtro de ar
② Entrada de ar
3 Cobertura frontal
4 Botão Ligar/Desligar
Defletor de ar (persiana vertical)
6 Defletor de ar (persiana horizontal)
7 Saia de ar

1 Aberturas da entrada de ar
2 Aberturas da saida de ar

OBSERVACAO

• O número e a localização das lâmpadas de functimento podem variar de acordo com o modelos de ar condicionado.
• Esta funcao pode ser alterada de acordo com o tipo de modelo.

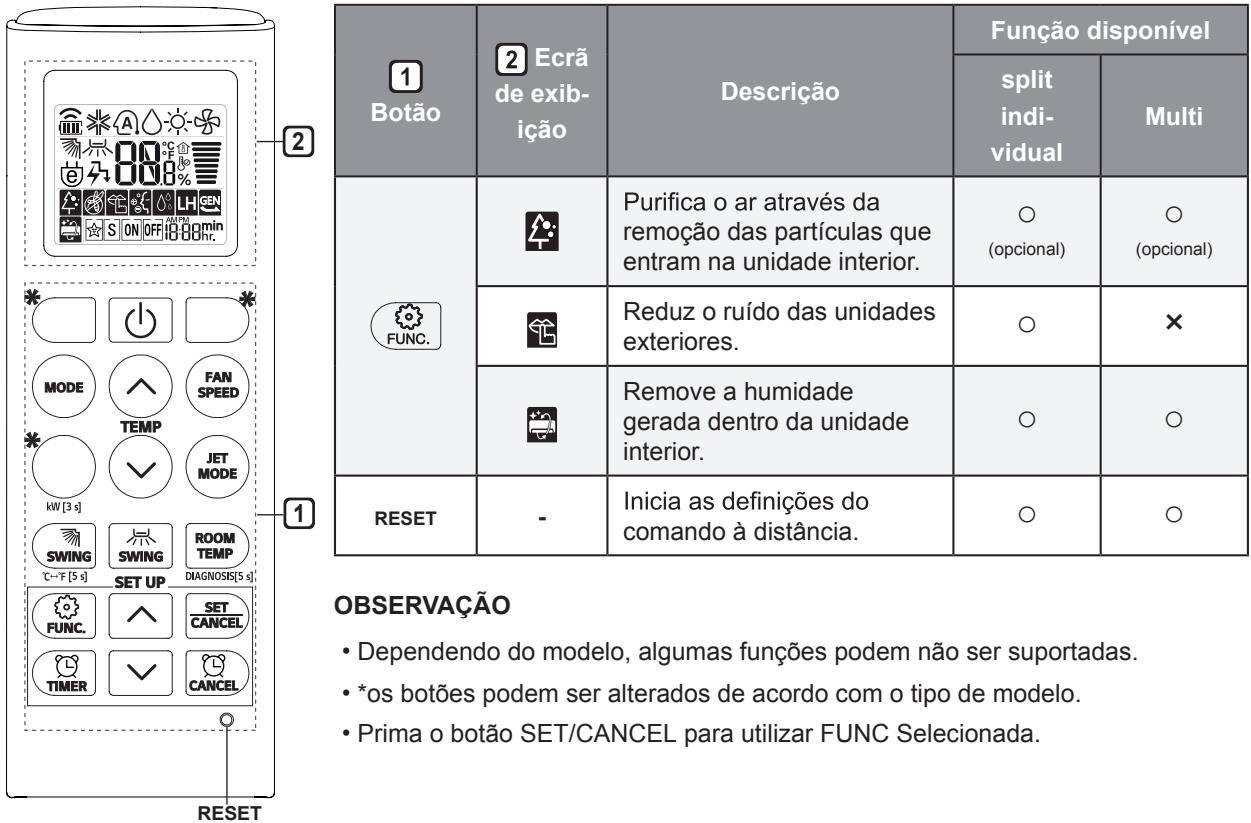

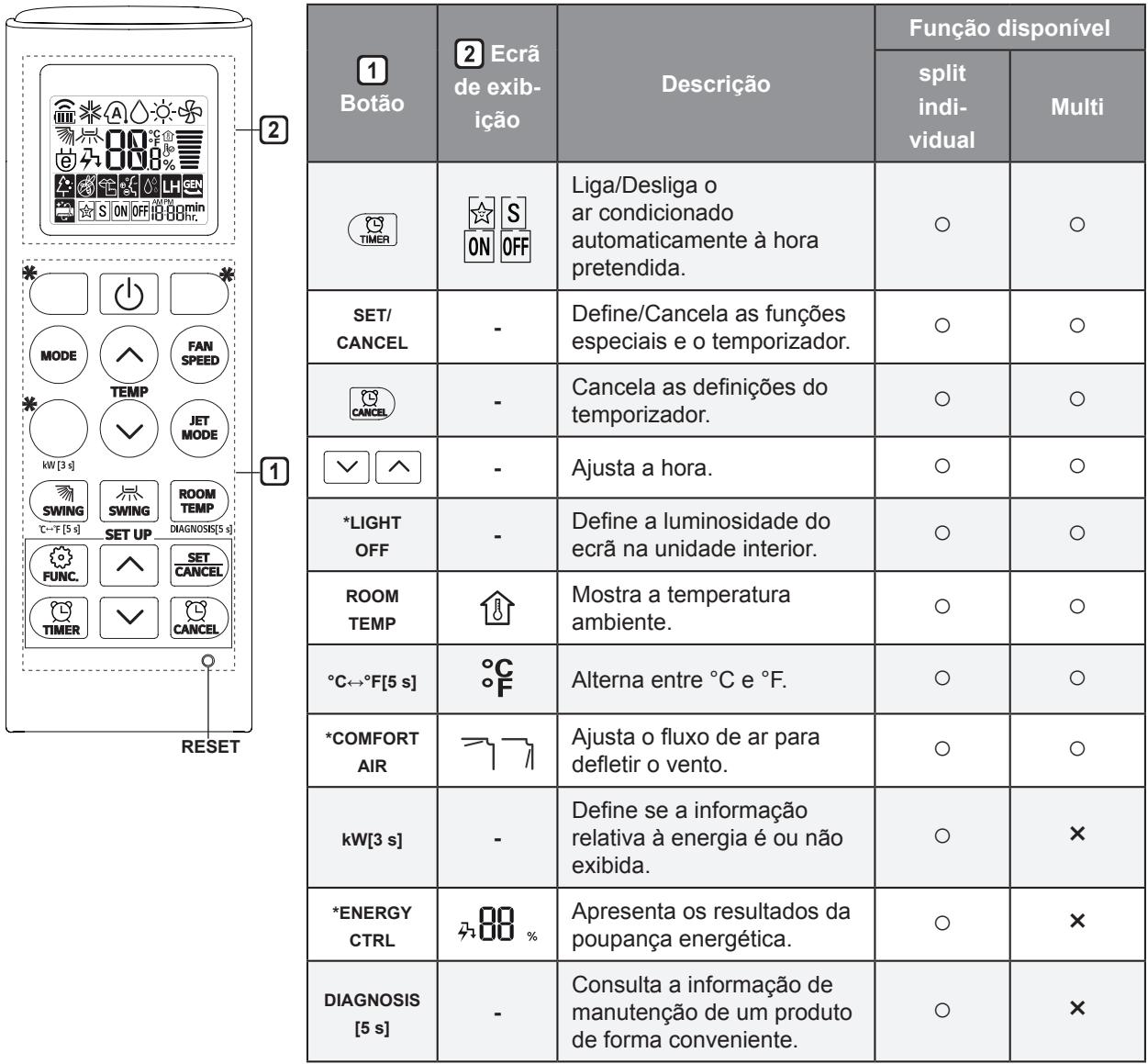

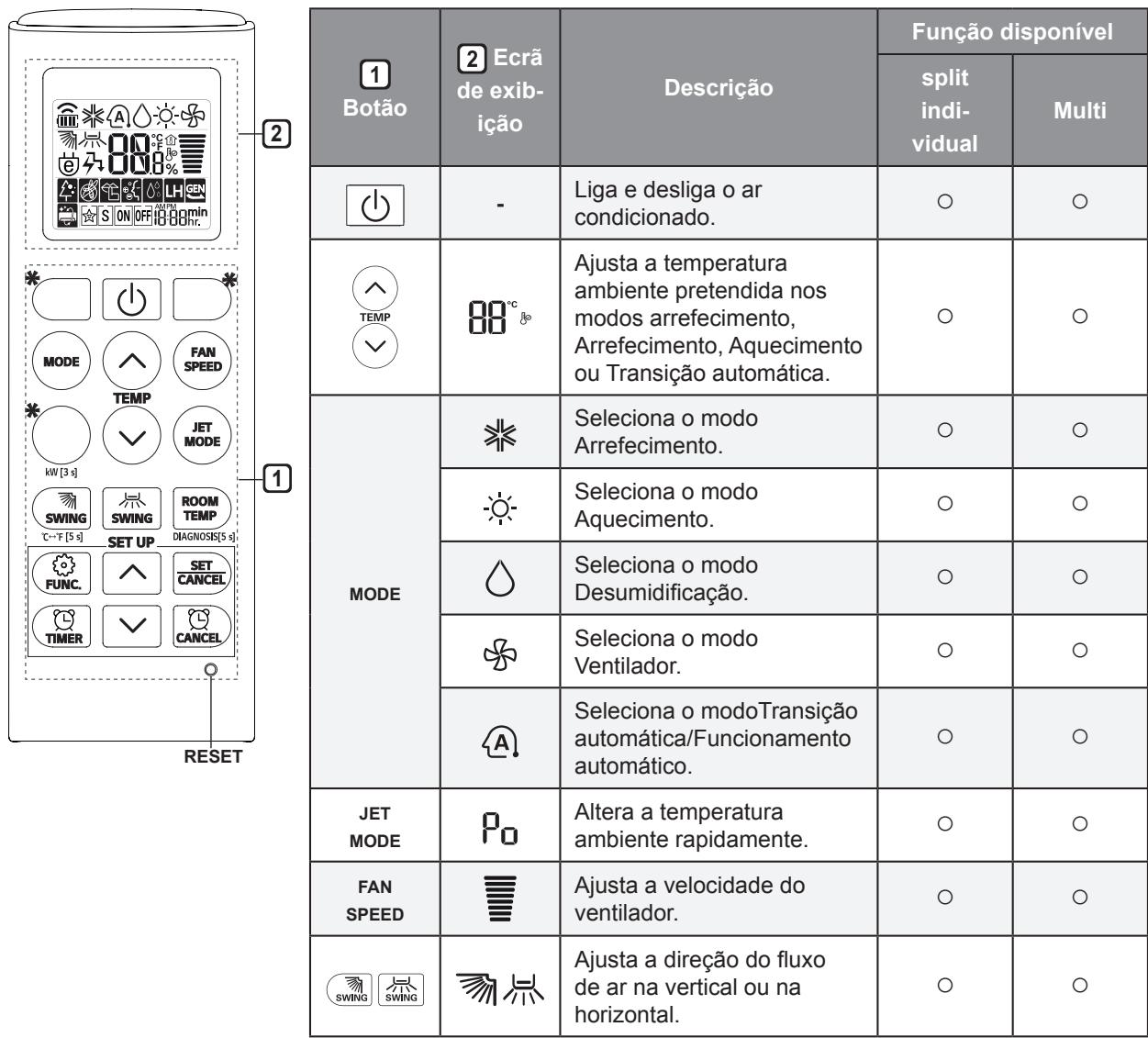

Comando à distência sem fios

Inserir as pilhas

Se o ecra de exibicao do commando a distancia可以使ar a enfequecer, substitua as pilhas. Insira pilhas AAA (1,5 V) antes de utilizes o commando a distancia.

1 Remova a tampa das pilhas.

2 Insira as pilhas novas e assegure-se de que os terminais + e - das pilhas está corretramente posicionados.

Instalar o suporte do commando à distência

Para proteger o commando à distência, instale o suporte onde não haja uma exposicao direta à luz solar.

1 Escolha um local seguro e de acesso fácil.
2 Fixo ou suporte firmamente ao aperture 2 parafusos de fixacao com uma chave de fendas.

Método de funciona

Aponte o commando à distência na direção do recetor de sinal/DDado no lado direito do ar condicionado para o ligar.

OBSERVACAO

• O commando à distança pode ligar outros dispositivos eletrónicos se for apontado na respetiva direção. Certifique-se de que aponta o commando à distança na direção do recetor de sinal do ar condicionado.
• Para um Functionamento adequado, utilize um pano suave para limpar o transmissor e recetor de sinal.
• No caso de funções não disponibilizadas no produits, este não emitirá qualquer sinal sonoro ao premir o botão correspondente no commando à distância, exceto para as funções Direção do fluxo de ar(SWING), Mostrar energia(owTS) e Purificação do ar.

Definir a hora atual

1 Insira as pilhas.

• O icone abaixo pisca na parte inferior do ecran de exibicao.

2 Prima o botão ou para selecionar os关键时刻.
3 Prima o botão SET/CANCEL para conclusir.

OBSERVACAO

• A opção Temporizador para ligar/desligar passa a estar disponible antes a definicao da hora atual.

Utilizar a funcao Conversao ^ C / ^ (optional)

Estafuncaoalternateentreasunidadesde ^ C e ^ F

• Prima e mantenha premido o botão Swings) durante circa de 5 segundos.

Funcimiento do ar condicionado sem o commando à distência

Quando não é possível recorrir ao commando à distência, pode usar o botão ON/OFF da unidade inferior para colocar o ar condicionado em等功能amento.

1 Abra a cobertura frontal ( Tipo 1) ou persiana horizontal ( Tipo 2).
2 Prima o botao ON/OFF.

Tipo1

Tipo 2

OBSERVACAO

• Se a persiana horizontalAbrirrapidamente,omotor de passo pode estar danificado.
• O ventilador está definido para uma velocidade alta.
• Esta funcao pode ser alterada de acordo com o tipo de modelos.
• A temperatura não pode ser alterada quando utilizes este botão Ligar/Desligar de emergência.
• Para os modelos de arrefecimento e aquecimento, a temperatura está definida entre 22^ C e 24^ C .

Utilizar o commando à distência sem fios

Com o commando à distança é possivel utiliser o ar condicionado de uma forma mais conveniente.

OBSERVACAO

• *os botões podem ser alterados de acordo com o tipo de modelos.
• Ao está ligado à unidade Exterior Multi, o Visor de Energia, o Controlo de Energia e a função de Diagnóstico Silencioso e Inteligente pode não ser suportada.

HANDLEIDING

AIR

CONDITIONER

Belaidis nuotolinio valdymo pultas. 10

NURODYMAI DÉL SAUGOS

Belaidis nuotolinio valdymopultas

Bateriju idejimas
