MANUAL DE UTILIZADOR VICTA SUB 25A HECO

COMMANDDE VOLUME (7)

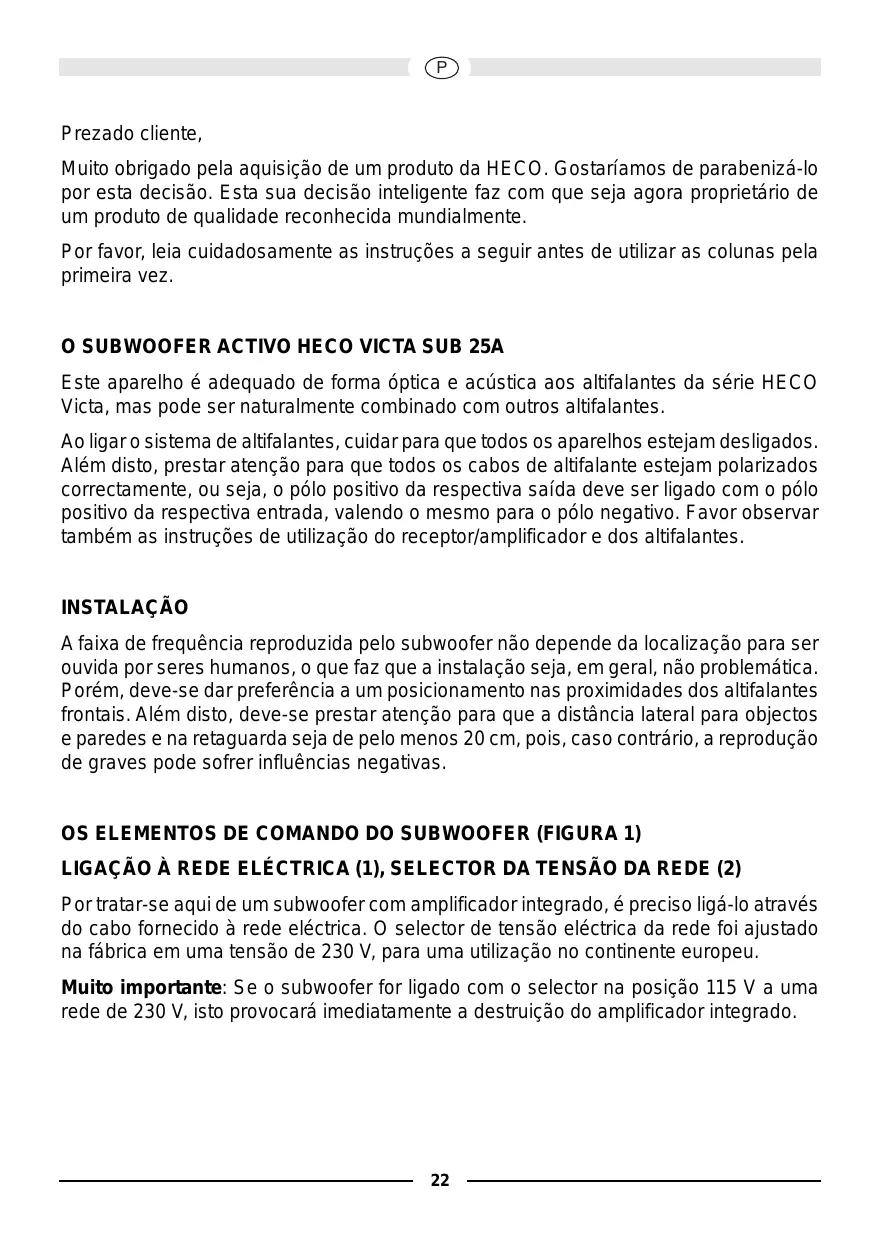

Muito obligado pela@aquiçao de um produits da HECO. Gostaríamos de parabenizá-lo por esta decisão.Esta sua decisão inteligente faz com que sera ahora propietário de um produits de qualida reconhecida mundialmente.

Por favor, leia cuidadosamente as instruções a seguir antes de utilizes as colunas pela mesma vez.

Este aparecido é adequado de forma optica e acústica aos altifalantes da série HECO Victa, mas pode ser naturalmente combinado com outros altifalantes.

Ao ligar oSYSTEMA de altifalantes, cuidar para que todos os aparelhos esteejam desligados. Além disto, prestar atençao para que todos os cabos de altifalante estejam polarizados correctamente, ou sera, o plo positivo da respective saida deve ser ligado com o plo posicao da respectiva entrada, valendo o mesmo para o plo negativo. Favor observar tambem as instruções de utilizesao do receptor/amplificador e dos altifalantes.

INSTALAÇÃO

A faixa de frequência reproduzida pelo subwoofer não depende da localização para ser ouvida por seres humanos, o que faz que a instalação está, em geral, não problema. Porém, delve-se dar preferência a um posicionamento nas proximidades dos altifalantes frontais. Além disto, delve-se prestar atençao para que a distança lateral para objectos e paredes e na retaguarda sera deleo menos 20 cm, poi, caso contrário, a reproducao de graves pode sofrer influências negativas.

OS ELEMENTOS DE COMANDO DO SUBWOOFER (FIGURA 1)

LIGACAO A REDE ELECTRICA (1), SELECTOR DA TENSAO DA REDE (2)

Por tratar-se aquei de um subwoofer com amplificador integrado, é preciso liga-lo através do cabo fornecido à rede elétrica. O selector de tensão elétrica da rede foi ajustado na fabrica em uma tensão de 230 V, para uma Utilização no continente europeu.

Muito importante: Se o subwoofer for ligado com o selector na posicao 115V a uma rede de 230V , isto provocar imeditamente a destruicao do amplificador integrado.

BOTÃO DE LIGAR/DESLIGAR (3), LED DE SINALIZACÇÃO DE FORÇA (4)

O subwoofer está desligado na posicao "Off", e ligado na posicao "On". O LED de forca acende-se primeiro na cor vermelha (stand-by). quando o subwoofer receiveb um sinal do receptor, ele passa automaticamente de stand-by para o modo normal de operationo. O LED fica verde. Caso o subwoofer não receiveb mais qualquer sinal, ele passa automaticamente para stand-by après aproximamente 15 min. Caso o aparecido não serautilizzato por um tempo mais longo, o botão deve ser positionado em "Off".

ENTRADA AV (5)

Ligar a saía de subwoofer de nível baixo do seu receptor (Sub-Pre-Out) à entrada AV do subwoofer (vide fig. 3). Para tal, é necessário um cabo Mono-Cinch (não fornecido com o aparecido).

ENTRADAS DE NIVEL ALTO (6)

Para a ligação àssaidas (de altifalantes) de niveno alto do receptor/amplificador. Vide figura 2.

Com este regulador, pode-se ajustar o volume dos graves de acordo com as suas preferências, devendo-se procee do segunte modo:

1. Coloque o regulador de graves do seu amplificador na posicao central (linear).
2. Muito importante: Rode o regulador totalmente para a esquerda (volume minimo).
3. Reproduza música e aumento o volume com o ajuste do amplificador até o;nível desejado
4. Regule o volume de graves com o ajuste de graves at e o nivel desejado.

REGULADOR DA FREQU NCIA DE SEPARACAO (8)

Permite fazer a frequência maior de operação para o subwoofer. Em combinação com altifalantes para estantes, deve ser fazer uma frequência entre 100 Hz e 150 Hz. Caso se utilize colunas, recomenda-se o ajuste de 50 Hz...100 Hz.

FUSIVEL (9)

Utilizar apenas fusíveis do tipo indicado na parte deTRS do amplificador, ao lado do suporte do fusível

INSTRUÇÃO DE SEGURANÇA IMPORTANTE

Nunca explor o subwoofer a jactos ou borrifes de agua. Nunca utilizes o subwoofer como suporte para vasos de flores ou outros recipientes cheios de liquido.

A distência entre todos os lados da caixa do subwoofer activo e as paredes ou outros objectos (por exemplo, moveris e estantes) não deve ser menor que 5 cm.

A plac de alúnio ou as aletas do amplificador no lado posterior do subwoofer activo servem para a refrigeração do amplífator integrado e también tím que ficar 5 cm distantes de outros objectos e não podem ser obstruções (por exemplo, por uma cortina).

O(s) orificio(s) de reflexo de graves do subwoofer activo não pode ser cobertos por objectos (por exemplo, cortinas), a fim de que fique garantida uma boa ventilação do amplífador.

Favor não colocar objetivos com chama aberta (por exemplo velas) sobre o subwoofer activo.

DADOS TECNICOS

Configuração:

Equipamento

Faixa de frequência:

Frequência de separação:

Dimensoes (LxAxP):

Acessórios:

Bassreflex,principalfrontfire

Estágio excitador deeware longo de 25 cm

100/200Watt

23...200 Hz

50...200 Hz regulável

320 × 425 × 405 ~mm
