VICTA SUB 25A - Altoparlante HECO - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Diffusore audio – Subwoofer attivo
Marca	HECO
Modello	VICTA SUB 25A
Configurazione	Bass-reflex, fuoco frontale
Altoparlante	25 cm (lunga escursione)
Potenza di uscita RMS	100 Watts
Potenza di uscita max.	200 Watts
Banda passante	23 Hz – 200 Hz
Frequenza di separazione	50 – 200 Hz regolabile
Dimensioni (LxAxP)	320 x 425 x 405 mm
Alimentazione	230 V~ (selettore 115/230 V)
Ingressi	Ingresso livello basso (AV) e ingressi di alto livello
Consumo in standby	Standby automatico dopo 15 minuti senza segnale
Garanzia altoparlante	5 anni
Garanzia amplificatore	2 anni
Accessori forniti	Cavo di alimentazione
Manutenzione	Pulire con un panno asciutto. Non utilizzare prodotti abrasivi.
Sicurezza	Non esporre all'acqua. Mantenere una distanza minima di 5 cm intorno all'apparecchio per la ventilazione.
Riciclaggio	Smaltire presso un punto di raccolta appropriato a fine vita.

Domande frequenti - VICTA SUB 25A HECO

Come collegare il subwoofer VICTA SUB 25A a un amplificatore?

Utilizzare l'uscita subwoofer dell'amplificatore (Sub-Pre-Out) collegata all'ingresso AV (5) del subwoofer con un cavo mono-cinch (non incluso). È possibile utilizzare anche gli ingressi di alto livello (6) per una connessione alle uscite diffusori dell'amplificatore.

Dove posizionare il subwoofer per una migliore resa sonora?

Posizionare il subwoofer vicino ai diffusori frontali, ad almeno 20 cm da pareti e oggetti laterali e posteriori per evitare di alterare le basse frequenze. La direzione del suono non è critica per i bassi.

Il subwoofer non si accende o rimane in standby, cosa fare?

Verificare che l'interruttore on/off (3) sia su «On». Il LED deve passare dal rosso (standby) al verde quando viene ricevuto un segnale. Assicurarsi che l'amplificatore invii un segnale. Se nessun segnale per 15 minuti, il subwoofer torna in standby automaticamente.

Come regolare la frequenza di separazione (crossover)?

Utilizzare il regolatore (8) per regolare il limite superiore dei bassi. Per diffusori da libreria, regolare tra 100 e 150 Hz. Per diffusori a colonna, tra 50 e 100 Hz.

Posso utilizzare questo subwoofer su una tensione di 115 V?

Sì, ma è necessario cambiare il selettore di tensione di rete sul retro su 115 V prima di collegare. Attenzione: se si collega a 230 V mentre è impostato su 115 V, l'amplificatore verrà distrutto immediatamente.

Come regolare il volume del subwoofer?

Impostare prima il volume dell'amplificatore a un livello di ascolto normale, quindi regolare il livello dei bassi con il regolatore di volume (7) del subwoofer secondo il proprio gusto.

Il subwoofer si surriscalda, è normale?

Sì, la piastra posteriore in alluminio dissipa il calore dell'amplificatore. Assicurarsi di lasciare uno spazio di almeno 5 cm intorno all'apparecchio per una corretta ventilazione e non coprire le alette di raffreddamento.

Come pulire il subwoofer?

Utilizzare un panno morbido e asciutto. Non utilizzare mai detergenti aggressivi o acqua. Evitare che qualsiasi liquido penetri nell'apparecchio.

Cosa fare in caso di problema in garanzia?

Contattare prima il rivenditore. Se è necessario il reso, spedire l'apparecchio nella sua confezione originale con la scheda di garanzia compilata e la fattura di acquisto.

Come riciclare il VICTA SUB 25A a fine vita?

Non gettarlo con i rifiuti domestici. Smaltirlo in un punto di raccolta per rifiuti elettronici o riportarlo dal rivenditore.

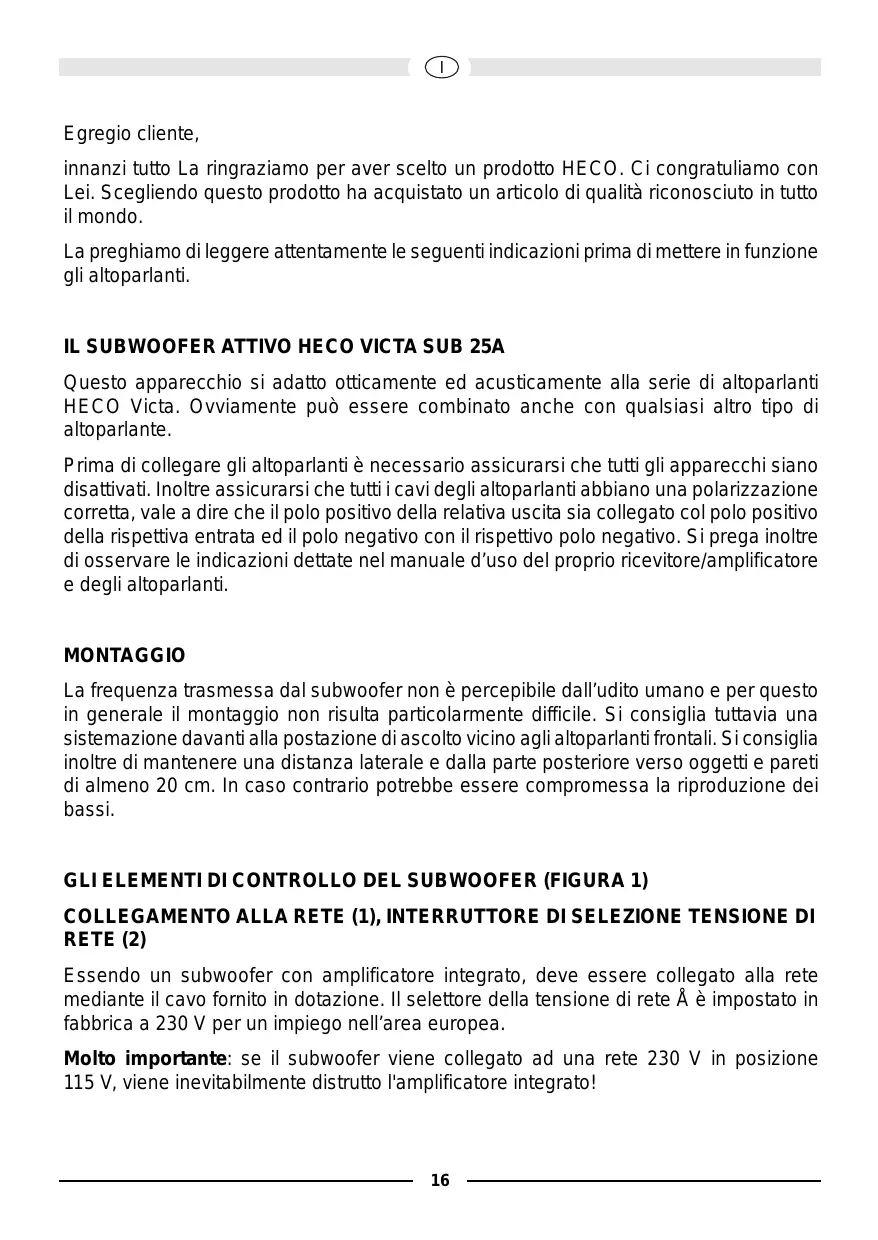

MANUALE UTENTE VICTA SUB 25A HECO

innanzi tutto La ringraziamo per aver scelto un prodotto HECO. Ci congratuliamo con Lei. Scegliendo quello prodotto ha acquistato un articolo di qualità riconosciuto in tutto il mondo.

La preghiamo di leggere attendamente le seguenti indicazioni prima di mettere in funzione gli altoparlanti.

IL SUBWOOFER ATTIVO HECO VICTA SUB 25A

Questo appearecchio si adatto otticamente ed acusticamente alla serie di altoparlanti HECO Victa. Ovviamente cui qualsiasi altri tipo di altoparlante.

Prima di collegare gli altoparlanti è necessario assicurarsi che tutti gli appearechi siano disattivati. Inoltre assicurarsi che tutti i cavi degli altoparlanti abbiano una polarizzazione corretta, vale a dire che il polo positivo della relativa uscita sia collegato col polo positivo della rispettiva entrata ed il polo negativo con il rispettivo polo negativo. Si prega inoltre di osservare leindicazioni dettate nel manuale d'uso del proprio ricevitore/amplificatore e degli altoparlanti.

MONTAGGIO

La Frequenza trasmessa dal subwoofer non è percepibile dall'udito umano e per questo in generale il montaggio non risulta particolaremente dificile. Si consigliauggia tuttavia una系統azione davanti alla postazione di ascolto vicinoagli altoparlanti frontali. Si consiglia inoltré di mantenere una distance laterale e nella parte posteriore verso oggetti e pareti di almeno 20 cm. In caso contrario potrebbe essere compromessa la riproduzione dei bassi.

GLI ELEMENTI CONTROLLO DEL SUBWOOFER (FIGURA 1)

COLLEGAMENTO ALLA RETE (1), INTERRUTTORE DI SELEZIONE TENSIONE DI RETE (2)

Essendo un subwoofer con amplificatore integrato, delve essere collegato alla rete mediante il cavo fornito in dotazione. Il selettore della tensione di rete Å è impostato in fabbrica a 230 V per un impiego nell'area europea.

Molto importante: se il subwoofer viene collegato ad una rete 230V in posizione 115V , viene inevitabilmente distrutto l'amplificatore integrato!

Nella posizione "Off" il subwoofer è spento, nella posizione "On" è acceso. Inizialmente la spia di accensione è rossa (modalità di standby). Quando il subwoofer riceve un segnale dal ricevitore, quello passa alla modalità di standby alla modalità normale, la spia di accensione è verde. Quando il subwoofer non riceve più alcun segnale, quello passa dopo circa 15 min. alla modalità di standby. Se l'apparecchio non è utilizzato per un periodo prolongato si consiglia di posizionare l'interruttore di accensione in posizione „Off".

INGRESSO AV (5)

Collegare l'uscita dei livelli bassi del subwoofer del proprio ricevitore (Sub-Pre-Out) con l'ingresso AV del subwoofer (vedi fig. 3). Per esta operazione è necessario un cavo Mono-Cinch (non compreso nella fornitura).

INGRESSI LIVELLI ALTI (6)

Per il collegamento alle uscite dei livelli alto del regolatore (altoparlante) del ricevitore/amplificatore. Si veda Fig. 2.

REGOLATORE DEL LIVELLO (7)

Con questo regolatore si imposta a piacere il volume dei bassi:

1. Portare in posizione centrale (lineare) il regolatore dei bassi nell'amplificatore.
2. Molto importante: girare il regolatore del livello fino alla posizione d'arresto sinistra (volume minimo).
3. Accendere la musica ed aumentare a piacere il volume con il regolatore dell'amplificatore.
4. Con il regolatore del livello portare il livello dei bassi al volume desiderato.

REGOLATORI DI SEPARAZIONE FREQUENZ (8)

Vanno regolati secondo la frequenza più elevata alla quale opera il subwoofer. In combinazione con gli altoparlanti da scaffale la frequenza dovrebbe essere impostata su 100Hz - 150Hz , se si impiegano altoparlanti fissi è consigliata un'impostazione su 50Hz - 100Hz .

FUSIBILE (9)

Devono essere impiegati solo fusibili del tipo indicato sul retro dell'amplificatore nel triangolo stampato di bianco al portafusabile.

INDICAZIONE IMPORTANTE AI FINI DELLA SICUREZZA

Non esporre mai il subwoofer a gocce o spruzzi d'acqua. Non vi devono nemmeno essere appoggiati vasi o altri contentori contenti liquidi.

La distanza tra l'alloggiamo del subwoofer attivo e le pareti della stanza o altri oggetti (ad es. mobili, pareti attrezzate) non deve essere inferiore di 5 cm su nessun dato.

La piastra in alluminio o le alette di raffreddamento dell'amplificatore servono per il raffreddamento dell'amplificatore montato e devono presentare anch'esse una distanza di almeno 5 cm dagli oggetti ed inoltre non devono essere coperte (ad es. tenda).

L'aperture(e) dei bassi riflessi del subwoofer attivo non devono essere coperte da oggetti (ad es. tende, sipari) per poter garantire una sufficiente ventilazione dell'amplificatore.

Si prega di non sistemare sul subwoofer attivo alcun oggetto a fiamme libere (ad es. candele).

DATI TECNICI

Configurazione:

Dotazione:

Potenza d'uscita RMS/max.:

Gamma di frequenza:

Frequenza di taglio:

Dimensioni (largh. x alt. x prof.):

Accessor:

Bassreflex, principio, frontfire

Eccitatore a corsa lunga da 25 cm

100/200Watt

23 - 200 Hz

50 - 200 Hz regolabile

320 × 425 × 405 ~mm

Cavo di rete
