Product type	Audio luidspreker – Actieve subwoofer
Merk	HECO
Model	VICTA SUB 25A
Configuratie	Bass-reflex, voorwaarts gericht
Luidspreker	25 cm (lange uitslag)
RMS uitgangsvermogen	100 Watt
Maximaal uitgangsvermogen	200 Watt
Frequentiebereik	23 Hz – 200 Hz
Crossoverfrequentie	50 – 200 Hz instelbaar
Afmetingen (B x H x D)	320 x 425 x 405 mm
Voeding	230 V~ (schakelaar 115/230 V)
Ingangen	Laagniveau-ingang (AV) en hoogniveau-ingangen
Stroomverbruik in standby	Automatische standby na 15 minuten zonder signaal
Garantie luidsprekers	5 jaar
Garantie versterker	2 jaar
Meegeleverde accessoires	Netkabel
Onderhoud	Afvegen met een droge doek. Gebruik geen schurende middelen.
Veiligheid	Niet blootstellen aan water. Houd minimaal 5 cm afstand rond het apparaat voor ventilatie.
Recycling	Inleveren op een geschikt inzamelpunt aan het einde van de levensduur.

Veelgestelde vragen - VICTA SUB 25A HECO

Hoe sluit ik de VICTA SUB 25A subwoofer aan op een versterker?

Gebruik de subwooferuitgang van uw versterker (Sub-Pre-Out) aangesloten op de AV-ingang (5) van de subwoofer met een mono-cinchkabel (niet meegeleverd). U kunt ook de hoogniveau-ingangen (6) gebruiken voor aansluiting op de luidsprekeruitgangen van de versterker.

Waar plaats ik de subwoofer voor de beste geluidsweergave?

Plaats de subwoofer dicht bij de frontluidsprekers, op minstens 20 cm van muren en zij- en achterobjecten om vervorming van de lage frequenties te voorkomen. De richting van het geluid is niet kritisch voor de bas.

De subwoofer gaat niet aan of blijft in standby, wat te doen?

Controleer of de aan/uit-schakelaar (3) op 'On' staat. De LED moet van rood (standby) naar groen gaan wanneer een signaal wordt ontvangen. Zorg ervoor dat uw versterker een signaal stuurt. Bij geen signaal gedurende 15 minuten schakelt de subwoofer automatisch terug naar standby.

Hoe stel ik de crossoverfrequentie in?

Gebruik de regelaar (8) om de bovengrens van de bas aan te passen. Voor boekenplankluidsprekers stelt u in tussen 100 en 150 Hz. Voor vloerstaande luidsprekers tussen 50 en 100 Hz.

Kan ik deze subwoofer gebruiken op 115 V?

Ja, maar u moet de netspanningsschakelaar aan de achterkant op 115 V zetten voordat u hem aansluit. Let op: als u hem op 230 V aansluit terwijl hij op 115 V staat ingesteld, wordt de versterker onmiddellijk vernietigd.

Hoe stel ik het volume van de subwoofer in?

Zet eerst het volume van de versterker op een normaal luister niveau en pas vervolgens het basniveau aan met de volumeregelaar (7) van de subwoofer naar uw smaak.

De subwoofer wordt warm, is dat normaal?

Ja, de aluminium achterplaat dissipeert de warmte van de versterker. Zorg ervoor dat u minimaal 5 cm ruimte rond het apparaat laat voor goede ventilatie en bedek de koelribben niet.

Hoe reinig ik de subwoofer?

Gebruik een zachte, droge doek. Gebruik nooit agressieve schoonmaakmiddelen of water. Vermijd dat er vloeistof in het apparaat binnendringt.

Wat te doen bij een probleem onder garantie?

Neem eerst contact op met uw dealer. Als retourneren nodig is, stuur het apparaat dan in de originele verpakking met de ingevulde garantiekaart en de aankoopfactuur.

Hoe recycle ik de VICTA SUB 25A aan het einde van zijn levensduur?

Gooi het niet bij het huishoudelijk afval. Lever het in bij een inzamelpunt voor elektronisch afval of breng het terug naar uw dealer.

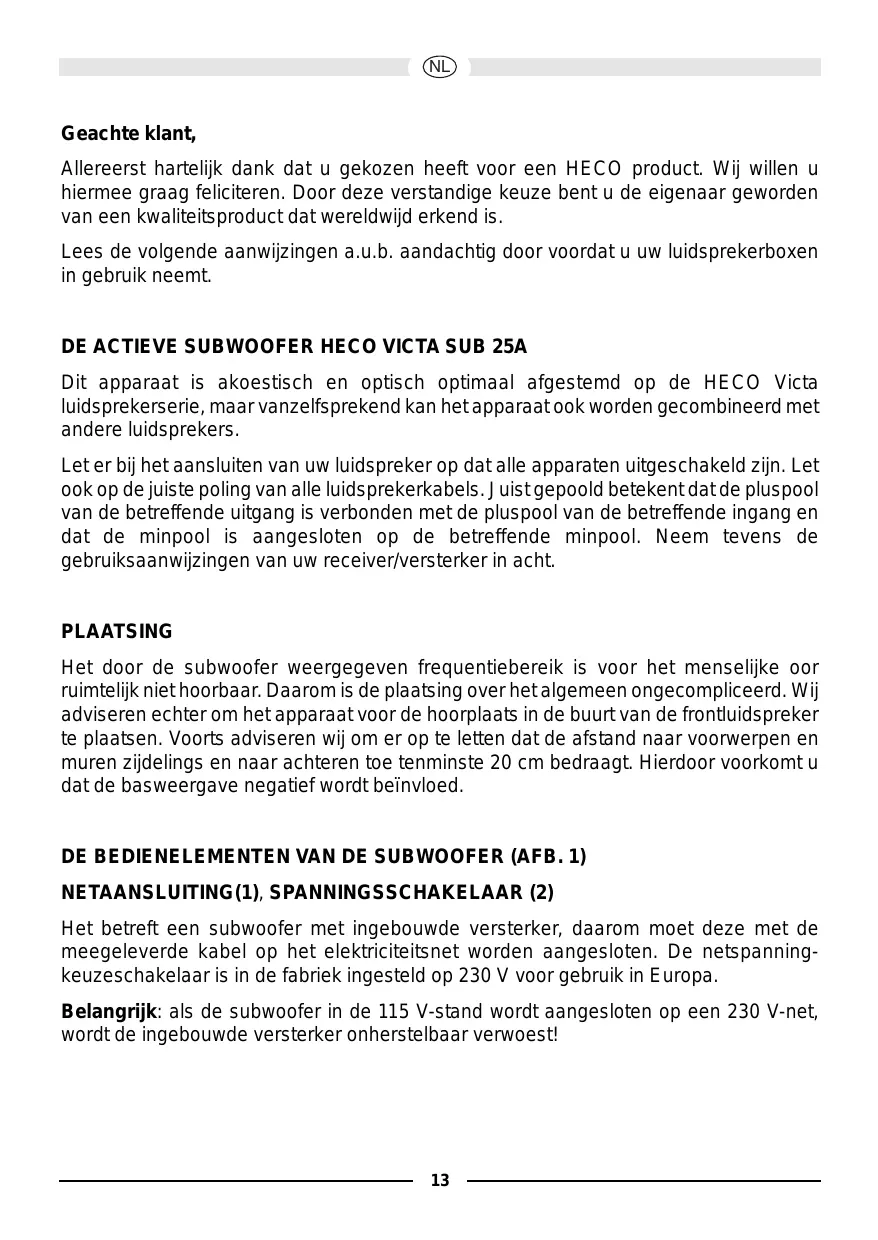

GEBRUIKSAANWIJZING VICTA SUB 25A HECO

Allereerst hartelijk dank dat u gekozen heeft voor een HECO product. Wij wollen u hiermee graag feliciteren. Door deze verstandige keuze bent u de eigenaar geworden van een kwaliteit'sproduct dat wereldwijd erkend is.

Lees de volgende aanwijzingen a.u.b. aandachtig door voordat u uw luidsprekerboxen in gebruik neemt.

Dit apparaat is akoestisch en optisch optimaal afgestemd op de HECO Victa luidsprekerserie, maar vanzelfsprekend kan het apparaat ook worden gecombineerd met andere luidsprekers.

Let er bij het aansluiten van uw luidspreker op dat alle apparaten uitgeschakeld zijn. Let ook op de juiste poling van alle luidsprekerkabels. Juist gepoold betekent dat de pluspool van de betreffende uitgang is verbonden met de pluspool van de betreffende ingang en dat de minpool is aangesloten op de betreffende minpool. Neem tevens de gebruiksaanwijzingen van uw receiver/versterker in acht.

PLAATSING

Het door de subwoofer weergegeven frequentiebereik is voor het menselijk oor ruimtelijk Niet humorbaar. Daarom is deplaatsing over het algemeen ongecompliceerd. Wij adviserenECHTER om het apparaat voor de hoorplaats in de buurt van de frontluidspreker teplaaten.Voorts adviseren wij om er op te letten dat de afstand maar voorwerpen en muren zijdelings enaar achteren toe tenminste 20 cm bedraagt. Hierdoor voorkomt u dat de basweergave negatief worden beinvloed.

DE BEDIENELEMENTEN VAN DE SUBWOOFER (AFB. 1)

NETAANSLUITING(1), SPANNINGSSCHAKELAAR (2)

Het betreft een subwoofer met ingebouwde versterker, waarom要去 deze met de meegeleverde kabel op het elektriciteitsnet worden aangesloten. De netspanningkeuzeschakelaar is in de fabriek ingesteld op 230V voor gebruik in Europa.

Belangrijk: als de subwoofer in de 115 V-stand wordt aangesloten op een 230 V-net, worden de ingebouwde versterker onherstelbaar verwoest!

POWER-SCHAKELAAR (3), POWER L.E.D. (4)

In de stand „Off“ is de subwoofer uitgeschakeld en in de stand „On“ is hij ingeschakeld. De power l.e.d. brandt eerst rood (standby). Zodra de subwoofer van de receiver een signal ontvangt, schakelt hij automatisch van standby over op normal bedrijf. De power l.e.d. brandt dan groen. Als de subwoofer een kwartier lang geen signal haeft ontvangen, schakelt hij automatisch over op standby. Wij adviseren om de powerschakelaar op “Off” te zetten als het apparaat voor een langereijd Niet worden gezruikt.

AV-INGANG (5)

Sluit de laagniveau-subwooferuitgang van uw receiver (Sub-Pre-Out) aan op de AV-ingang van de subwoofer (zie afbeelding 3). Hiervoor heeft u een mono-cinch kabel nodig (behoor Niet tot de omvang van de levering).

HOOGNIVEAU-INGANGEN (6)

Voor aansluiting op de hoogniveau-regelaar-(luidspreker-)uitgangen van de receiver/versterker. Zie afbeelding 2.

NIVEAUREGELAAR (7)

Met deze regelaarkest u het geluidsniveau in het lagetonen bereik maar wens instellen. Ga hiervooraals volgt te werk:

1. Zet de basregelaar van uw versterker in de middenstand (lineair).
2. Belangrijk: draai de niveauregelaar tot de aanslag waar links (kleinste volume).
3. Zet muziek aan en versterk het volume met de regelaar van de versterker tot dit de gewenste waarde heeft.
4. Stel het lagetonenniveau met de niveauregelaar in op de gewenste waarde.

SCHEIDINGSFREQUENTIEREGELAAR (8)

Hiermee stelt u de hoogste frequentie in die de subwoofer kan weergeven. In combinatie met de rekluidsprekers dient de frequentie te worden ingesteld op 100Hz - 150Hz . Bij het gebruik van staande luidsprekers adviseren wij om deze in te stellen op 50Hz - 100Hz .

ZEKERING (9)

Er mogen alleen zekeringen worden gebruikt van het type dat vermeld staat in de opgedrukte driehoek naast de zekeringhouder aan de achterkant van de versterker.

BELANGRIJKE VEILIGHEIDSVOORSCHRIFTEN

Stel de subwoofer nooit bloot aan drup- of spatwater. Plaats ook geen vazen of andere met vloeistof bevulde begruiksvoorwerpen op de subwoofer!

De afstand:tussen de behuizing van de actieve subwoofer energijds en de wanden van de ruimte of eventuele andere objecten (zoals meubels of kasten) andersijds, mag aan alle kanten nicht minder dan 5 cm bedragen

De aluminiumplaat en de koelvinnen van de versterker aan de achterzijde van de actieve subwoofer dieren om de geintegreerde versterker te koelen. Daarom要去 de afstand tussen de plaat en de vinnen energijds en eventuale ander objecten anders ook ten minste 5 cm bedragen en mogen ze Niet worden afgedekt (bijvoorbeeld door een gordijn).

De basreflexopeningen in de actieve subwoofer mogen Niet worden afgedekt (bijvoorbeeld door gordijnen e.d.) waar der anders onvoldoende ventilatie voor de versterker is.

Plaats nooit objecten met open vuur (zoals kaarsen) op de actieve subwoofer.

TECHNISCHE GEGEVENS

Configuratie:	bassreflex, ‘frontfire’原則
Uitrusting	25 cm long-stroke driver
Uitgangsvermögen RMS/max.:	100 / 200 Watt
Frequentiebereik:	23 – 200 Hz
Scheidingsfrequentie:	50 – 200 Hz regelbaar
Afmetingen (bxhxd):	320 x 425 x 405 mm
Accessoires:	netkabel
