Type de produit	Enceinte audio – Subwoofer actif
Marque	HECO
Modèle	VICTA SUB 25A
Configuration	Bass-reflex, front fire
Haut-parleur	25 cm (longue élongation)
Puissance de sortie RMS	100 Watts
Puissance de sortie max.	200 Watts
Bande passante	23 Hz – 200 Hz
Fréquence de séparation	50 – 200 Hz réglable
Dimensions (L x H x P)	320 x 425 x 405 mm
Alimentation	230 V~ (sélecteur 115/230 V)
Entrées	Entrée niveau bas (AV) et entrées haut-niveau
Consommation en veille	Auto standby après 15 minutes sans signal
Garantie haut-parleurs	5 ans
Garantie amplificateur	2 ans
Accessoires fournis	Câble secteur
Entretien	Essuyer avec un chiffon sec. Ne pas utiliser de produits abrasifs.
Sécurité	Ne pas exposer à l'eau. Maintenir une distance minimale de 5 cm autour de l'appareil pour la ventilation.
Recyclage	Déposer en point de collecte approprié en fin de vie.

FOIRE AUX QUESTIONS - VICTA SUB 25A HECO

Comment brancher le subwoofer VICTA SUB 25A à un amplificateur ?

Utilisez la sortie subwoofer de votre amplificateur (Sub-Pre-Out) connectée à l'entrée AV (5) du subwoofer avec un câble mono-cinch (non fourni). Vous pouvez également utiliser les entrées haut-niveau (6) pour une connexion aux sorties enceintes de l'amplificateur.

Où placer le subwoofer pour un meilleur rendu sonore ?

Placez le subwoofer près des enceintes frontales, à au moins 20 cm des murs et des objets latéraux et arrière pour éviter d'altérer les basses fréquences. La direction du son n'est pas critique pour les basses.

Le subwoofer ne s'allume pas ou reste en veille, que faire ?

Vérifiez que l'interrupteur marche/arrêt (3) est sur « On ». La LED doit passer du rouge (standby) au vert lorsqu'un signal est reçu. Assurez-vous que votre amplificateur envoie un signal. Si aucun signal pendant 15 minutes, le subwoofer repasse en veille automatiquement.

Comment régler la fréquence de séparation (crossover) ?

Utilisez le régulateur (8) pour ajuster la limite supérieure des basses. Pour des enceintes bibliothèque, réglez entre 100 et 150 Hz. Pour des enceintes colonne, entre 50 et 100 Hz.

Puis-je utiliser ce subwoofer sur une tension de 115 V ?

Oui, mais vous devez changer le sélecteur de tension secteur à l'arrière sur 115 V avant de brancher. Attention : si vous le branchez sur 230 V alors qu'il est réglé sur 115 V, l'amplificateur sera détruit immédiatement.

Comment régler le volume du subwoofer ?

Placez d'abord le volume de l'amplificateur à un niveau d'écoute normal, puis ajustez le niveau des graves avec le régulateur de volume (7) du subwoofer selon votre goût.

Le subwoofer chauffe, est-ce normal ?

Oui, la plaque arrière en aluminium dissipe la chaleur de l'amplificateur. Assurez-vous de laisser un espace d'au moins 5 cm autour de l'appareil pour une ventilation correcte, et ne couvrez pas les ailettes de refroidissement.

Comment nettoyer le subwoofer ?

Utilisez un chiffon doux et sec. N'utilisez jamais de produits nettoyants agressifs ou d'eau. Évitez tout liquide pénétrant dans l'appareil.

Que faire en cas de problème sous garantie ?

Contactez d'abord votre revendeur. Si le retour est nécessaire, expédiez l'appareil dans son emballage d'origine avec la carte de garantie remplie et la facture d'achat.

Comment recycler le VICTA SUB 25A en fin de vie ?

Ne le jetez pas avec les ordures ménagères. Déposez-le dans un point de collecte pour déchets électroniques ou rapportez-le chez votre revendeur.

MODE D'EMPLOI VICTA SUB 25A HECO

Une fois le produit en fin de vie, veuillez le déposer dans un point de recyclage approprié.

D GB 7 F 10 NL 13 16 E 19 P 22 25 RUS 28 CHN 31 J 34 Abbildungen/Illustrations 37

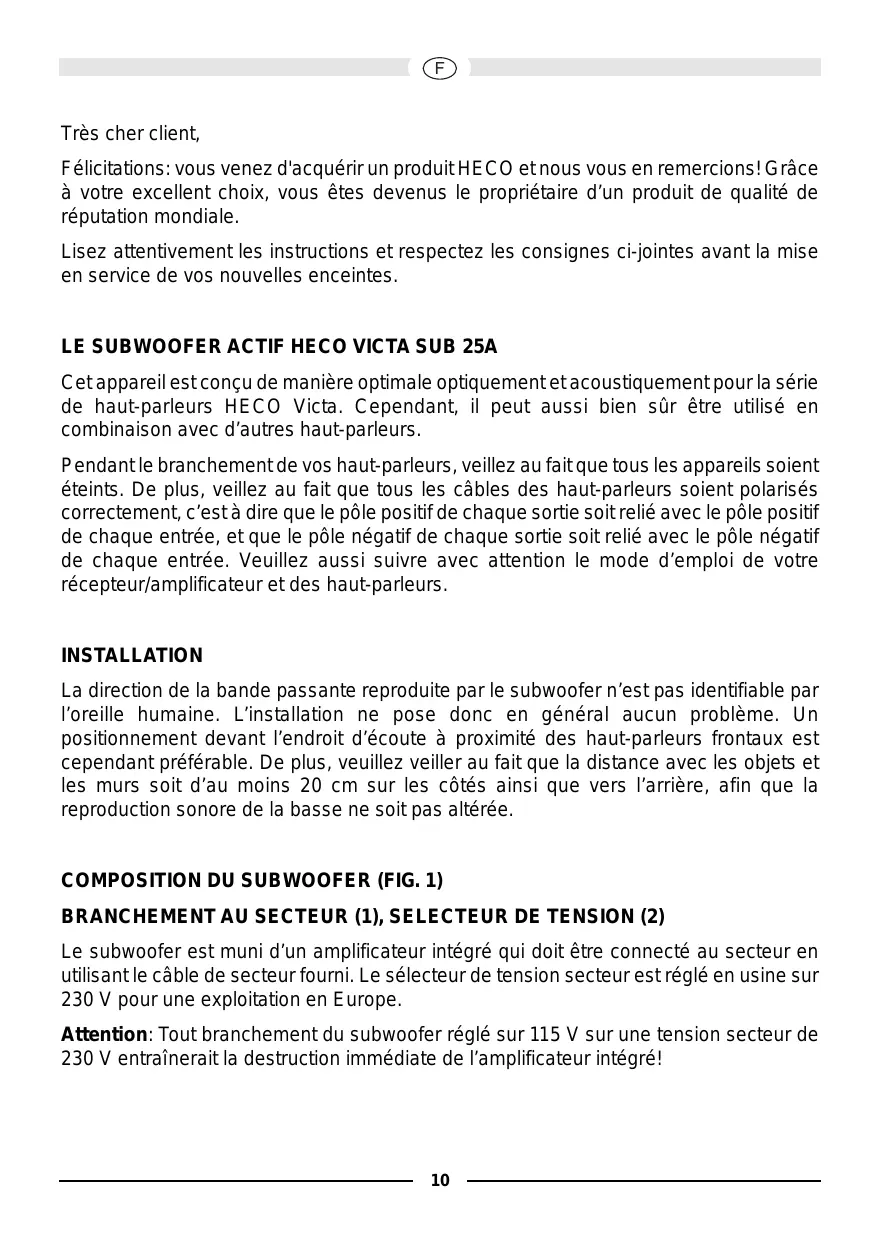

Félicitations : vous venez d'acquérir un produit HECO et nous vous en remercions ! Grâce à votre excellent choix, vous êtes devenus le propriétaire d'un produit de qualité de réputation mondiale.

Lisez attentivement les instructions et respectez les consignes ci-jointes avant la mise en service de vos nouvelles enceintes.

Cet appareil est conçu de manière optiquement et acoustiquement pour la série de haut-parleurs HECO Victa. Cependant, il peut aussi bien sûr être utilisé en combinaison avec d'autres haut-parleurs.

Pendant le branchement de vos haut-parleurs, veillez au fait que tous les appareils soient éteints. De plus, veillez au fait que tous les câbles des haut-parleurs soient polarisés correctement, c'est-à-dire que le pôle positif de chaque sortie soit relié avec le pôle positif de chaque entrée, et que le pôle négatif de chaque sortie soit relié avec le pôle négatif de chaque entrée. Veuillez aussi suivre avec attention le mode d'emploi de votre récepteur/amplificateur et des haut-parleurs.

Installation

La direction de la bande passante reproduite par le subwoofer n'est pas identifiable par l'oreille humaine. L'installation ne pose donc en général aucun problème. Un positionnement devant l'endroit d'écoute à proximité des haut-parleurs frontaux est cependant préfable. De plus, veuillez veiller au fait que la distance avec les objets et les murs soit d'au moins 20 cm sur les côtés ainsi que vers l'arrière, afin que la reproduction sonore de la basse ne soit pas altérée.

Le subwoofer est muni d'un amplificateur intégré qui doit être connecté au secteur en utilisant le câble de secteur fourni. Le sélecteur de tension secteur est réglé en usine sur 230 V pour une exploitation en Europe.

Attention: Tout branchement du subwoofer réglé sur 115 V sur une tension secteur de 230 V entraînerait la destruction immédiate de l'amplificateur intégré!

Interrupteur marche/arret (3), DEL marche/arret (4)

Sur la position „Off“ (arrêt) le subwoofer est éteint et sur la position „On“ (marche), il est allumé. Les DEL (Diodes Électroluminescentes) de marche/arrêt sont tout d'abord rouges (fonctionnement en standby). Si le subwoofer reçoit un signal du récepteur, celui passera automatiquement du mode standby à un mode de fonctionnement normal et les DEL marche/arrêt seront vertes. Si le subwoofer ne reçoit aucun signal pendant environ 15 minutes, il passera automatiquement dans le mode de fonctionnement standby. Si l'appareil n'est pas utilisé pendant une longue période, il doit être éteint (position „Off“).

ENTREE AV (5)

Connectez la sortie à bas niveau subwoofer de votre récepteur (Sub-Pre-Out) avec l'entrée AV du subwoofer (voir fig. 3). Pour cela, vous avez besoin du câble mono-cinch (qui n'est pas compris).

Entrees haut-niveau (6)

Pour la connexion aux sorties à haut niveau (sorties haut-parleurs) du récepteur/amplificateur. Voir fig. 2.

Grâce à cette commande, vous pouvez régler le volume des graves selon votre goût comme suit :

1. Placez la commande des graves de votre amplificateur en position centrale (linéaire).
2. Très important: Placez le réglage du volume dans la position de gauche (volume minimum).
3. Jouez de la musique et augmentez le volume de l'amplificateur à la hauteur désirée avec le régulateur de l'amplificateur.
4. Réglez le niveau des graves selon votre goût avec le régulateur de niveaux.

Regulateur de frequency separatrice (8)

Ce réglage détermine la limite supérieure de la bande de fréquences reproduites par le subwoofer. En combinaison avec des haut-parleurs installés sur des étagères, la fréquence devrait être réglée entre 100 Hz et 150 Hz. Si vous utilisez des haut-parleurs colonne, un réglage entre 50 Hz et 100 Hz est alors ingénieux.

Fusible (9)

Utilisez exclusivement des fusibles du type indiqué sur le dosé arrière de l'amplificateur à dosé du porte-fusible sur l'arrière.

Avis important de sécurité

Protégez votre subwoofer des gouttes et des projections d'eau. Ne posez jamais des vases ou d'autres récipients contenant des liquides sur le subwoofer.

La distance entre le boîtier du subwoofer actif et les murs de la pièce ou les autres objets (par ex. meubles, parois d'étagères) doit être au minimum de 5 cm.

La plaque d'aluminium et/ou les ailettes de refroidissement de l'amplificateur situées au dos du subwoofer actif servent au refroidissement de l'amplificateur intégré et doivent aussi être à un minimum de distance de 5 cm de tous les objets et ne peuvent pas être recouvertes (par ex. rideaux).

Les ouvertures du bass-reflex du subwoofer actif ne doivent pas être recouvertes avec des objets (par ex. rideaux), afin de garantir une aération suffisante de l'amplificateur.

Merci de ne placer aucun objet avec des flammes nues (par ex. des bougies) sur le subwoofer actif.

Specifications techniques

Configuration:

Equipement :

Puissance de sortie RMS/Max.:

Bande passante:

Fréquence séparatrice:

Dimensions (LxHxP):

Accessoires:

bass-reflex, configuration front fire

pilote d'élevation longue 25 cm

100/200Watt

23 - 200 Hz

50 - 200 Hz réglable

320 × 425 × 405 mm

cable secteur

Cabo de ligação à rede

Kära kund,

Vous avez bien choisi et serez le propriétaire heureux d'un produit HECO. Les produits HECO ont une excellente réputation pour leur bonne qualité. Pour cette raison, nous accordons 5 ans de garantie sur tous les HECO haut-parleurs et 2 ans de garantie sur tous les amplificateurs HECO.

Les appareils sont soumis pendant toutes les opérations de fabrication à des contrôles et vérifications constants. Si, par hasard, vous rencontrez des difficultés avec votre appareil HECO, veuillez tenir compte de ce qui suit:

1. La garantie débute avec l'achat de l'appareil et est valable uniquement pour le premier propriétaire.
2. Pendant la période de garantie, nous réparons les dommages provenant des défauts de matériel ou de fabrication et nous précisons, à notre guise, à l'échange ou à la réparation des pièces défectueuses.
3. Aucune réparation impropre ne doit avoir été effectuée à l'appareil.
4. Lors d'une demande de garantie, veuillez vous adresser en premier lieu au votre distributeur. Si ce dernier décide que l'appareil doit nous être retourné, veuillez tenir compte que : • l'appareil soit expédié dans son emballage d'origine, • la carte de contrôle dument remplie soit jointe, • le bon d'achat soit joint.
5. Ne sont pas compris dans la garantie : • Matériels d'éclairage • Pièces d'usure • Avaries de transport, visibles ou non (de telles réclamations doivent être faites immédiatement auprès du transporteur, du chemin de fer ou de la poste). • Des rayures sur le boîtier, pièces métalliques, couvercles etc. (ces dommages doivent être signalés directement à votre distributeur dans les trois jours suivant l'achat). • Dommages résultant d'un raccordement incorrect, maniement incorrect (voir instructions de service), surcharge ou application de force extérieure. Appareils réparés non conformément ou modifiés et qui ont été ouverts par une personne autre que nous. • Dommages ultérieurs à autres appareils. • Remboursement des frais à des tiers ayant effectué les réparations sans notre accord préalable.
