MANUAL DE UTILIZADOR LCI-RTS-FX POLK AUDIO

Caixas acústicas Reference de alto desempenho para sistemas de cinema em casa

1. Leia estas instruções.
2. Guarde estas instruções.
3. Preste atenção a todos os avisos.
4. Siga todas as instruções.
5. Não use este aparelho perto deágua.
6. Limpe apenas com um pano seco.
7. Nãobloqueieasaberturasdeventilacao.Instale deacordo comasinstruçõesdofabricante.
8. Não instale proxies de quaisquer fontes de calor, tais como radiadores, saidas de ar quente, fogões ou outros aparelhos (incluindo amplificadores) que produzam calor.
9. Toda a manutenção deve ser realizada por pessoal de manutenção especialico. É necessário prestar assistência técnica ao aparelho quando tiver sofrido danos de qualquer tipo, derramamento de liquido ou queda de objetivos sobre o aparelho, exposicao do aparelho à chuva ou umidade, mal funcimento ou queda do aparelho.
10. AVISO: Para reduzir o risco de incendio ou comoque elétrico, este aparelho não deve ser exposto à chuva ou à umidade. Objetos que contenham liquidos, como vasos, não devem ser colocados sobre este aparelho.

Descarte do produits—Algumas leis ou regula-mentos internacionais,{nacionais e/ou locais podem reger os procedimentos para descarte deeste produits. Para obter informacoes mais detalhadas, entre em contato com a loja onde adquiriu o produits ou com o importador ou distribuidor da Polk Audio em seu País. Para obter uma lista dos importadores/distribu-dores da Polk Audio, visite/DDs website em www.polkaudio.com ou entre em contacto com a Polk Audio pelo endereço 5601 Metro Drive, Baltimore, Maryland 21215, USA—Telephone: [phone].

ATENÇA: OUÇA COM CUIDADO

As caixas acústicas e subwoofoers da Polk Audio seguem reproducir sons com volumes extremamente altos, o que pode causar danos graves ou permanentes na audição. A Polk Audio, Inc. não se responsabiliza por perda de audição, lesões corporais ou danos materiais que resultem do uso incorreto de seuicos produits.

Lembre-se dessas diretrizes e sempre use o bom senso ao controlar o volume:

• Limita a exposicao prolongada a volumes superiores a 85 decibés (dB).

Para obter mais informações sobre os niveis de volume considerados seguros, visite o site www.polkaudio.com/education/article/SPL/, ou consulta as diretrizes da Administração de Segança e Saude Ocupacional dos EUA (OSHA - Occupational Health and Safety Administration) no site http://www.osha.gov/dts/osta/otm/noise/ standards_more.html

VERIFIQUE O CONTEUDO

Cada embalagem de caixa acústica contente:

1. Uma caixa acústica RTSc ou um Conjunto de caixas acústicas RTFx
2. Modelo para instalação da caixa acústica (apenas para RTSFX)
3. Proteção para pintura
4. Uma grade de alúnio perfurada (para cada caixa acústica)
5. Uma grade de tecido (para cada caixa acústica)
6. Um manual da RTSc/RTSfx
7. Cartão de registrar
8. Suporte para vigas STL105 (apenas RTSFx)
9. Gabinete (apenas RTSc)

Observação importante: Se algo componente estiver danificado ou faltando, ou se a caixa acústica LCi-RTS não funciona, àsise imeditamente os Serviços de Suporte ao Instalador da Polk Audio pelo número 1-800-377-7655.

INSTALAÇÃO RECOMENDADA PARA DESEMPENHO MÁXIMO

Observação importante: As caixas acústicas da série RTS não têm blindagem magnética e não devem ser colocadas a menos de 30 cm de distência de apareiros de televisão ou monitores de video.

O instalador deve conhecer e observarhlenamente todos os@c Rodrigos locais de edificacoes e prevencao de incendios. Deve也是非常 estar familiarizzato com a area situada atras da parede ou teto no qual planeja instalar as caixas acusticas.Use sempre fiaço que esteja em conformidade com os@c Rodrigos de edificacoes e prevencao de incendios relevantes.Use cabos de, no minimum, bitola 14 ou mais eleva para obter a melhor qualida de som possivel.(Obs.: Para obter melhores resultados, sugerimos que o cabeamto sera feito por um professional experiente).

Ao instalar as caixas acusticas da série LCi para parede, considere o peso do modelo especico (veja o peso do modelo em question na网页 das espécificações) e a firmeza do material no qual serao instaladas. Informe-se se existem e onde estao localizadas vigas, fiação eletrica ou encanamentos ocultos na parede ou toto onde as caixas acusticas serao instaladas.

Casno não esteja seguro de possuir as habilidades ou as ferramentas necessarias, consulte o revendedor da Polk Audio ou um instalador professionnel.

RECOMENDAÇÖNES DE CABEAMENTO

INSTALAÇÃO DA CAIXA ACUSTICA LCI-RTS

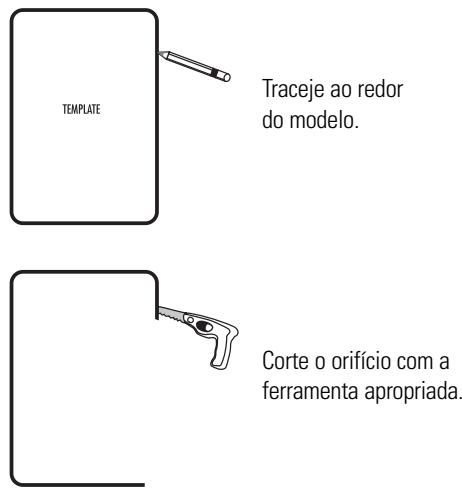

Ferramentas nécessarias:

• Lápis para marcar o local da instalação.
• Serra tico-tico, estilete ou implemento incisivo apropriadao para cortar gesso acartonado (drywall) ou除外o tipo de material de parede.
• Nivel (prumo).
• Chave de fenda, de preferênciaétrica, com ponta Phillips.
• Furadeira com broca apropriada (optional, para inicia o corte na parede).

Consulte as instruções fornecidas com cada Stud-Lock Mounting System.

Observação importante: No caso de construções novas: quando usar um suporte para montagem pré-construição, sempre instale-o antes de instalar o Stud-Lock Mounting System.

Se for instalar um suporte para montagem pré-construção (PB105), jusqu'à um Stud-Lock Mounting System (STL105), informamos que o gabinete da caixa acústica pode se enroscar na borda do suporte pré-construção. Pressione o botão do gabinete da caixa acústica para cima e sobre a borda saliente do suporte pré-construção. Este procedimento encaixará Completely a caixa acústica na parede.

RTSFX

DIMENSOES FISICAS

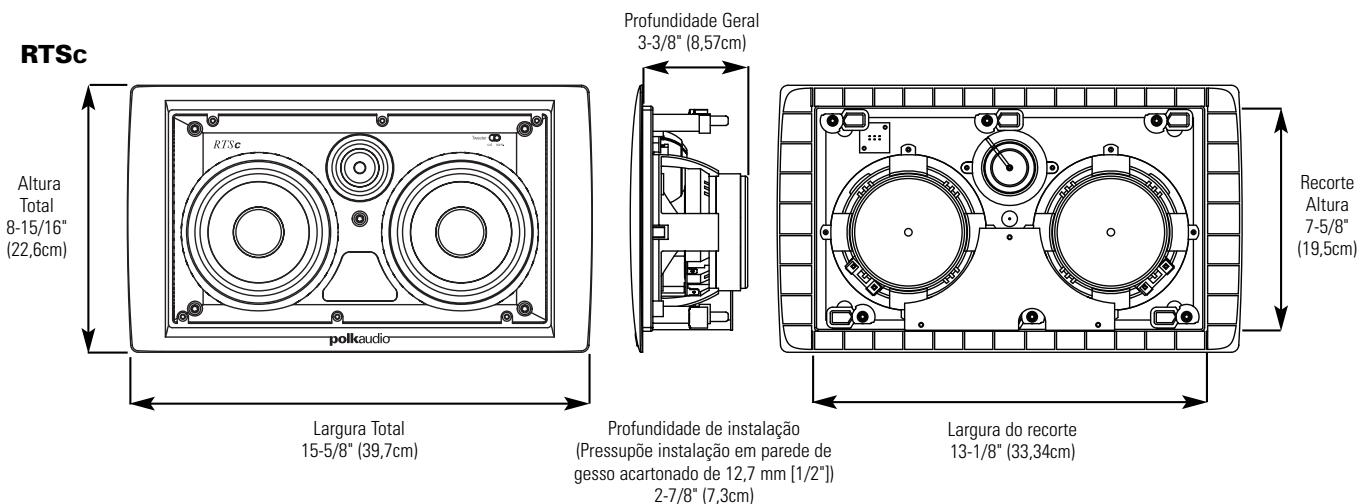

Note: A caixa acústica RTSc foi projetada para ser usada como um canal central THX,送去 instalada entre vigas com 41 cm (16 pol.) de distência entre si (medida a partir do centro das vigas).

GABINETE DA RTSc

Este gabinete destinà-se apenas a novas construções. O gabinete deve ser uso para que a RTSc aparece desempenho a nível dos padrões THX®certificados.

Altura Total 24-1/4" (61,6cm)

Profundidade medida a partir da parte traseira do gabinete, até a fronte 8,57cm (3-3/8")

ESPECIFICAÇÉS

Modelo	RTSc
Amplificação recomendada (W/chanal)	10-250W
Impedência (nominal)	4 Ohms
Resposta de frequência (+/- 3 dB)	50Hz - 27kHz (80Hz-26kHz)
Eficiência (2,83 V a 1 M)	92db
Peso da Unidade Gabinete	8,75 lbs. (3,97kg) 9,25 lbs. (4,25kg)

Modelo	RTSFX
Amplificação recomendada (W/chanal)	10-250W
Impedência (nominal)	4 Ohms
Resposta de frequência (+/- 3 dB)	50Hz - 27kHz (80Hz-26kHz)
Eficiência (2,83 V a 1 M)	88db
Peso da unidade	10,75 lbs. (4,88kg)

POSCIONAMENTO DAS CAIXAS ACUSTICAS

A caixa acústica Polk Audio RTSFx Surround proportora opções praticamente infinitas de posicionamento. Entretanto, lembre-se de que é preciso planejar com atenção onde as caixas surround serao posicionadas, poi a instalação exige que sera feito um buraco na parede ou no teto.

Orientation esquerda/direita: As caixas acusticas RTSfx Surround tem uma orientacao esquerda/direita, e cada unidade está claramente marcada no sonoflector para instalacao a direita ou a esquerda. As posicaoes direita e esquerda são definidas a partir da area ocupaçaelo ouvinte, olhando para o canal central doSYSTEMA.

REPRODUÇÃO SONORA Chave Sólda/Difusa (apenas RTSFx)

As caixas acústicas RTSFx Surround Offerecem padões de reprodução sonora "Sólida" e "Difusa" que podem ser comutados para Criar o efeito surround desejado.

Uma reproducao "Difusa"cria una "nuvem"sonora. Pense no efeito como sons ambientais que envolvm o ambiente ao seu redor.

Uma reproducao "Sólida"cria um som mais preciso. O som é mais direcional e localizzato.

Os sistemas THX® Ultra2 requirem a configuração "Sólida".

No fim das contas, você é a pessoa que pode avaliar melhor que tipo de reprodução sonora prefer.

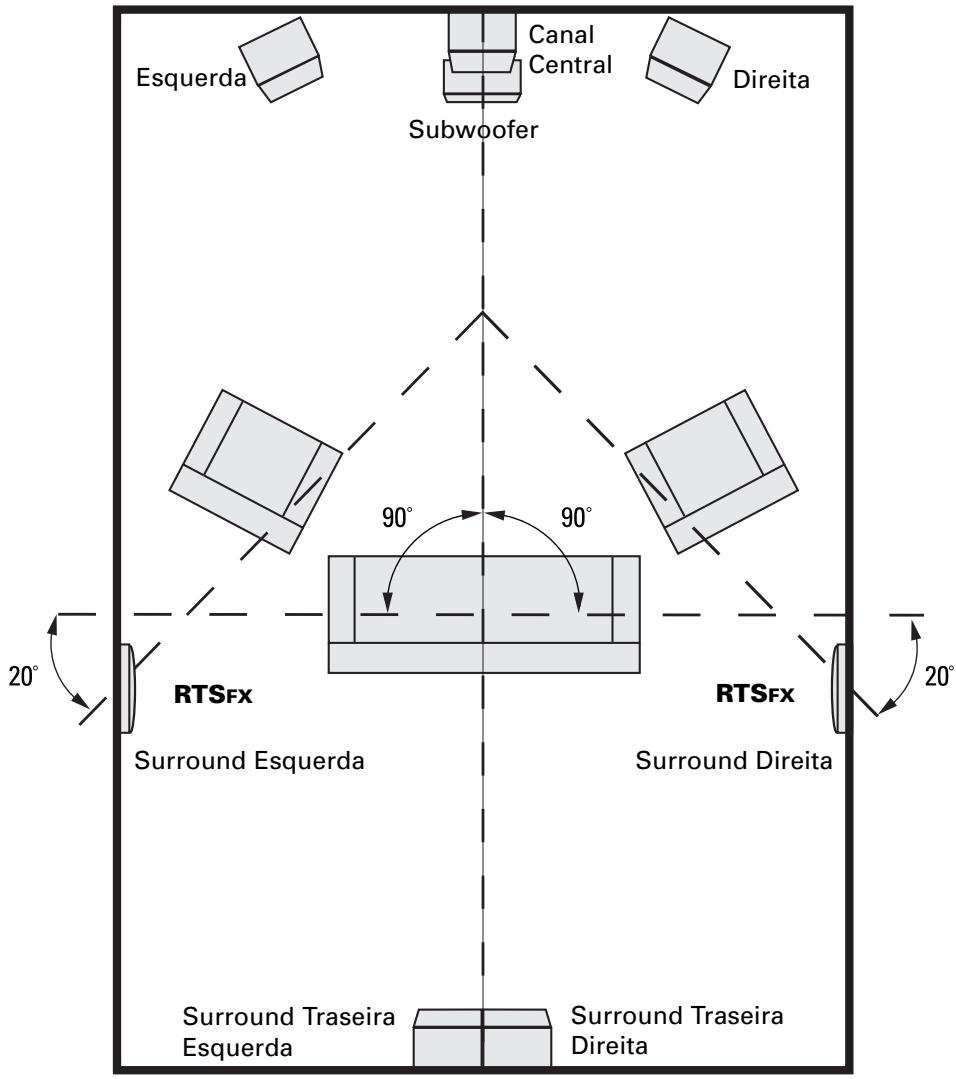

O diagrama do ambiente representa um posicionamento ideal de todas as caixas acusticas em umsystema 6.1 ou 7.1.

RECOMENDACOs DE CONFIGURAÇÃO

Localização da RTSfx surround de parede

Caixas acústicas surround posiconadas proxies, diretamente nas laterais, da area ocupa das ouvintes, e a aproximadamente 1,8 m acima do piso.

Caixas acústicas surround posiconadas detrás da area ocupaçaços ouvintes e a aproximadamente 1,8 m acima do piso.

Recomendaçao de reproducao sonora

Difusa

Sólida

RTSc/RTSFX CONTROLES AMBIENTAIS

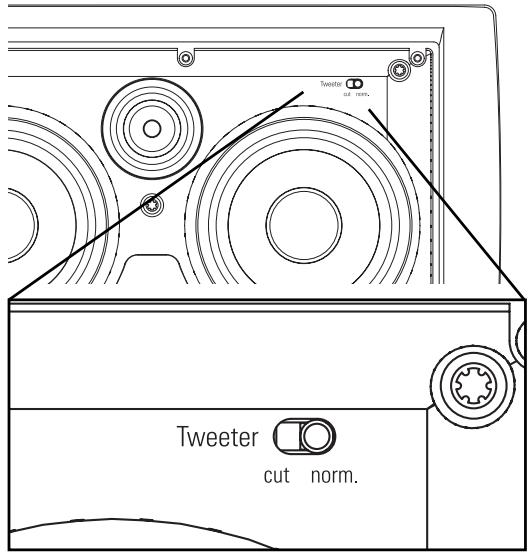

Chave Do Tweeter (RTSc/RTSfx)

Se o ambiente onde o som sera reproduzido tiver muita reflexao, divisórias ou paredes lisas de Sheetrock (gesso ou material acartonado), piso de madeira e moveris sem estofamento, o som sera excessivamente "vindo" e sem naturalidade. A seleção do ajuste "cut," compensa oefeito da reflexividade em ambientes com estas caracteristicas. A atenuação do tweeter neutraliza a responsta acústica do ambiente, sem prejudicar as altas freqüências, resultando emsons mais realísticos e reprodução mais précisa.

Chave de compensação de distência da parede (RTSFX)

Caixas acústicas de parede e toto são exceptionais quando posicionadas a mais de 60 cm de distência das paredes laterais. Se as opções de posicao-amento foram limitadas e as caixas acústicas de parede precisarem ser instaladas a menos de 60 cm de distência das paredes laterais, aproximidade da superficie pode resultar em um "salto" na responça entre 50Hz e 200Hz . Isto pode fazer com que o som das caixas acústicas de parede aparece reverberação. A chave de compensação de distência da parede neutraliza a responça e elimina a reverberação, sem sacrificar a reprodução de graves profundos,resultando emsons mais naturais.

Se a caixa acústica estiver a menos de 60 cm de distência de uma parede: Se a caixa acústica estiver a menos de 60 cm de distência de uma parede, ative a chave de compensação de distência da parede ("Wall Dist.") para que coincida com o ajuste <2>. Recomendamos que a caixa acústica fique a 60 cm de distência das paredes laterais.

RTSc/RTSFX DESEMPENHO THX® ULTRA2

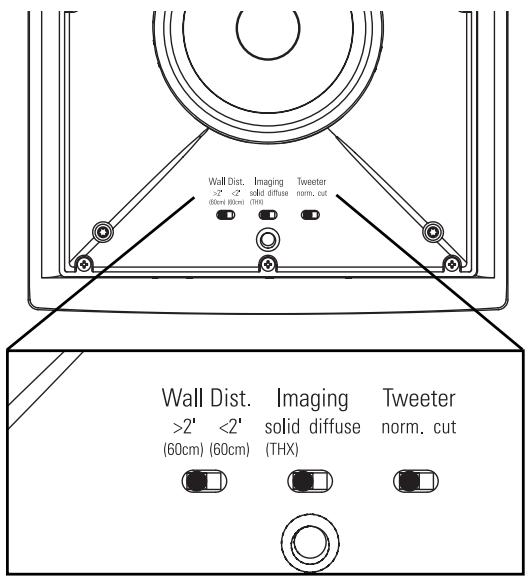

Para obter desempo Hen THX Ultra2, use a grade de tecido; colque a chave do tweeter (RTSc/RTSfx) na posicao "normal;" na RTSfx, colque a chave de compensação de distência da parede na posicao acima de 60 cm (>2) .

RTSFX

PINTURA DAS GRADES DE PAREDE

Pintura das grades de parede

A RTSc/RTSfx é fornecida com两大 grades: uma de alumínio perfurado e a outras de plástico revestido com tecido. A grade de alumínio perfurado pode ser pintada e a de tecido pode ser tingida.

Ferramentas nécessarias:

1. Tinta de sua preferencia (as grades devem ser pintadas com tinta spray).
2. Um clipe para papel ou saca-rolhas (para remover a grade).
3. Fita crepe.
4. Proteção para pintura (fornecida; cobre as partes que não podem ser pintadas).

Preparation:

1. Separe os componentes da caixa acústica. Se a caixa acústica não estiver instalada, boa empurar os parafusos de fixação para(fronte paraolarir a grade da caixa acústica de dentro para fora.
2. Retire o revestimento de tecido da parte interna da grade.
3. Ao pintar a moldura da caixa acústica, use as proteções para pintura fornecidas para cobrir a fronte da unidade e proteger os alto-falantes e os sonoflectores. Isto pode ser feito(before de a caixa acústica ter sido instalada na parede (se, por exemplo, as paredes precisarem ser pintadas). Se não tiver proteções para pintura, cubra com cuidado os componentes da caixa acústica usingo papel e fita crepe. Use um clipe para papel para retiring a grade.

RTSc

GRADE DE TECIDO DA RTSc/RTSfx

Remoção da grade de tecido:

A grade de tecido da RTSc/RTSfx se encaixa perfeitamente no sonoflector da caixa acústica. Se a grade da unidade for de tecido, tenha muito cuidado ao remove-la.

Observação importante: Nunca use qualquer tipo de ferramenta, como clipe metalico, para退市ar a grade, poi poderá rasgar o tecido.

Use as mês (deposé de lavá-las), segurar a mol- dura da grade próxico deinous de seu encaixes de instalação e puxando a moldurafirmamente para fora do sonoflector.

Pintura da grade de alúnio perfurada:

A grade da caixa acústica da série LCi é pintada de maneira homogênea com uma sinainta protetora.
Esta sinainta constitui uma base ideal para aplicação de outras tintas.

1. Pinte a grade.

Obs.: As grades devem ser pintadas com tinta spray. Não use pincel e tinta. Tintas espessas aplicadas com pincel podem entupir as perfurações da grade. Aplique camadas finas de tinta spray. Para pintar usingo um compressor e pistola de pintura, use o ajuste para spray maisinely e difuso. Tome cuidado para não encher as perfurações da grade com tinta.

1. Quando a tinta estiver totalmente seca, reinstale com cuidado a grade encaixando-a na reentrancia até que fique apenas apoiada na moldura. Começando em um dos cantos, empurre peu a pouco a grade contra a chanfradura de encaixe da grade, até percorrer todo o perímetro da moldura. Proceda com cuidado, poi a grade pode entortar fácilmente se for manuseada com rispidez. quando a grade estiver completeness encaixa, você sentrá uma "pressão" positiva.

Pintura da moldura:

1. Aplique tinta as partes expostas (descobertas).
   Aplique duas ou mais mês de tinta.
2. quando a tinta estiver totalmente seca, retire o material de proteção.
