BEDIENUNGSANLEITUNG LCI-RTS-FX POLK AUDIO

Reference Hochleistungs-Heimkino-Lautsprecher

Center und Surround-Lautsprecher THX Ultra2®-zertifiziert

WICHTIGE SICHERHEITSHINWEISEVOR BEDIENUNG DER GERÄTE DURCHLESEN

1. Lesen Sie diese Anweisungen durch
2. Behalten Sie diese Anweisungen.
3. Beachten Sie alle Warnhinweise.
4. Folgen Sie allen Anleitungen.
5. Verwenden Sie diese Geräte nicht in der Nähe von Wasser.
6. Reinigen Sie sie nur mit einem trockenen Tuch.
7. Blockieren Sie keine Luftungsöffnungen. Installieren Sie die Geräte entsprechend den Herstelleranweisungen.
8. Installieren Sie sie nicht in der Höhe von Wärmequellen wie Heizkörpern, Warmlufteintrittsöffnungen, Öfen oder anderen wärmeerzeugenden Geräten (einschließlich Verständern).
9. Lassen Sie alle Wartungen von geschulten Kunden dientsttechnikern durchführren. Eine Wartung ist notig, wenn das Gerät auf irgendeine Weise beschädigt wurde durch das Hineinfallen von Objeken, durch Regen oder Feuchtigkeit, wenn es nicht richtig Funktioniert oder wenn es fallengelassen wurde.
10. WARNUNG: Um die Gefahr eines Feuers oder Stromschlags zu verringn, ist这点 Gerät vor Regen oder Feuchtigkeit zu schützen, und mit Flüssigkeit gefüllte Gefäße, wie Vasen, sollenn nicht auf这点 Gerät platziert werden.

Entsorgung—Die Entsorgung这点es Produkte kann bestimmen intemational-alen, nationalen und/oder ortlichen Gesetzen und/oder Vorschriften unterliegen. Detaillerte Informationen hierzu erhalten Sie von dem Fachhändler, bei dem Sie这点es Produkt gekauft haben, oder vom Polk Audio-Importeur/Vertrieb in Ihrlem Land. Eine Liste von Importeuren/Vertriebsfirmen für Polk Audio erhalten Sie auf der Polk Audio-Website www.polkaudio.com oder von Polk Audio, 5601 Metro Drive, Baltimore, Maryland 21215, USA – Telefon: [phone].

ACHTUNG: VORSICHT BEIM ZUHÖREN

Polk Audio-Lautsprecher und Subwoofer können extrem hohe Lautstärkepegel erzeugen, die schwere oder permanente Hörschäden verursachen können. Polk Audio, Inc. ist für auf den Missbrauch seiner Produkte zurückzuführende Hörschäden, Verletzungen oder Sachschäden nicht haftbar.

Denken Sie an diese Richtlinien und begrenzen Sie die Lautstärke auf ein vernüftiges Maß:

• Sie sollenn sich nicht zu lange Lautstärken über 85 Dezibel (dB) aussetzen.

Weitere Informationen über sichere Lautstärkepegel finden Sie unter www.polkaudio.com/education/article/SPL/ oder in den Richtlinien der Occupational Health and Safety Administration (OSHA) unter http://www.osha.gov/dts/osta/otm/noise/standards_more.html

INHALT

In jeder Lautsprecherpackung sollenn Sie Folgenden finden:

1. Einen RTSc- oder einen Satz RTsFx-Lautsprecher
2. Lautsprecher-Montageschablone (nur RTSFx)
3. Lackiermaske
4. Ein perforierter Aluminiumgrill (für jeder Laufsprecher)
5. Ein Stoffgrill (für jeder Laufsprecher)
6. Ein RTSc/RTSfx-Handbuch
7. Registrierungskarte
8. STL105-Wandhalterung (nur RTSFx)
9. Gehäuse (nur RTSc)

Wichtiger Hinweis: Wenn etwas fehlt oder beschädigt ist oder Ihr LCi-RTS Lautsprecher nicht funktioniert, kontaktieren Sieitteibeftsofden Installations-Kundendienst von Polk Audio unter der Nummer (USA)800-377-7655.

INSTALLATIONSEMPFEHLUNGEN FÜR DIE OPTIMALE LEISTUNG

Wichtiger Hinweis: Lautsprecher der RTS-Serie sind nicht magnetisch abgeschirmt und sollen den mindestens 30~cm Abstand von einem Fernseher oder Videomonitor haben.

Wichtiger Hinweis: Laatsprecher der LCi-RTS-Serie sind nur für den Inneneinsatz konzipiert. Sie sind nicht für den AuBeneinsatz vorgesehen.

Sie sollenn sich mit den örtlichen Bau- und Feuerschutzvorschriften gut auskennen und diese tatsäch befolgen. Zudem sollenn Sie bereits wissen, was sich hinter der Wand oder Decke befindet, in die Sie die Lautspeicher installmenten wollen. Verwenden Sie stets Kabel, die die entsprechenden Bau- oder Feuerschutzvorschriften erfüllen. Verwenden Sie mindestens 14-Gauge-Draht, um die Beste Soundqualität zu gewährleisten. (Hinweis: Die Verdraughtung sollte am besten von einem Fachmann ausgeführct werden.)

Beachten Sie bei der Installation von Lautsprechern der LC-i-Serie das Gewicht des jeweiligen Modells (siehe hierzu den Abschnitt „Datum") und die Stärke des Materials, in das Sie den Lautsprecher installieren. Passen Sie auch auf verborgene Stützbalken, elektrische Kabel oder Rohrleitungen in der Wand bzw. Decke auf, in der Sie die Lautsprecher installieren.

Wenn Sie sich nicht sichere sind, ob Sie die benotigten Fähigkeiten oder Werkzeuge besitzen,kontaktieren Sieitte ihren Polk Audio-Fachhandler oder einen professionellen Installateur.

EMPFOHLENE DRAHTSTÄRKEN

Länge	Gauge-Wert
Längen bis zu 7,5 m	18 oder 16
Längen zwischen 7,5 und 15 m	16 oder 14
Längen zwischen 15 und 23 m	14 oder 12
Längen über 23 m	12

LCi-RTS-LAUTSPRECHERINSTALLATION

Was Sie benötig:

• Bleistift zur Markierung der Installationsstelle.
• Stichsäge, Gipskartonmesser oder für das Material passendes Schneidewerkzeug, um Gipskartonplatten oder andere Wandmaterialien zu schneiden.
• Wasserwaage.
• Schraubendreher, am besten Elektrowerkzeug mit Kreuzschlitz-Einsatz.
• Bohrmsachine mit entsprechendem Bohrer (optional, um Schnitt in Wand zu beginnen).

BEFESTIGUNGSSYSTEM STUDLOCK™ (NUR RTSFX)

Installation des Befestigungssystems Stud-Lock^TM
Siehe die jedem Befestigungssystem Stud-Lock^TM beiliegenden Anweisungen.

Wichtiger Hinweis: Für Neubauten: Wenn Sieine Rohbau-Halterung benutzen, ist diese immer vor der Installation des Befestigungssystems Stud-Lock™ einzubauen.

Wenn Sie eine Rohbauhalterung (PB105) und das Befestigungssystem Stud-Lock (STL105) zusammen verwenden, müssen Sie daran denken, dass das Lautsprechergehause sich an der Kante der Rohbauhalterung verfangen kann. Drücken Sie die Unterseite des Lautsprechergehause nach oben und über die vorstehende Kante der Rohbauhalterung. Dadurch wird der Lautsprecher voll in die Wand eingeschoben.

RTSFX

Folgen Sie mit dem Bleistift der Schablone.

Schneiden Sie das Loch mit dem passenden Werkzeug aus.

Hinweis: Der RTSc-Loutsprecher ist als THX® Center-Loutsprecher konzipiert. Er wird zwischen Ständerprofilen montiert, die einen Abstand von 40,6 cm (zwischen den Mittelpunkten gemessen) haben.

RTSc-GEHÄUSE

Dieses Gehäuse ist nur für Neubauten konzipiert. Das Gehäuse muss verwendet werden, damit der RTSc der THX® Norm entspricht.

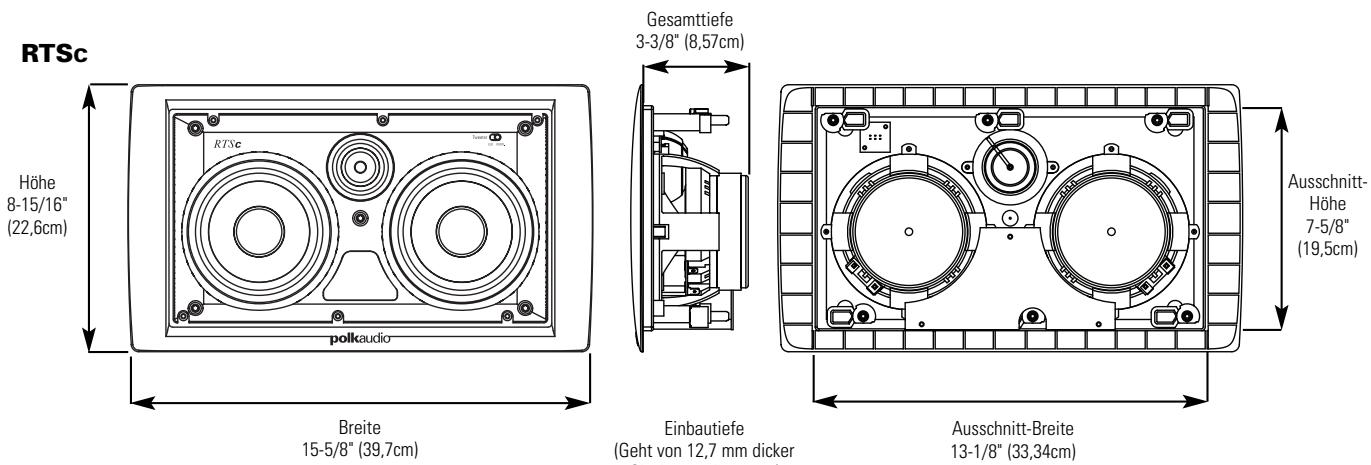

Höhe 24-1/4" (61,6cm)

Breite 14^ (35,56cm)

Tiefe, gemessen von der Gehausrückseite zur Vorderasse: 8.57 cm

DATEN

Model	RTSc
Empfohlene Veränderleistung (W/Kanal)	10-250W
Nennimpedanz	4 Ohms
Frequenzgang (+/-3 dB)	50Hz – 27kHz (80Hz-26kHz)
Leistung (2,83 V bei 1 M)	92db
Lautsprechergewicht	8,75 lbs. (3,97kg)
Gehäuse	9,25 lbs. (4,25kg)

Model	RTSfx
Empfohlene Veränderleistung (W/Kanal)	10-250W
Nennimpedanz	4 Ohms
Frequenzgang (+/-3 dB)	50Hz – 27kHz (80Hz-26kHz)
Leistung (2,83 V bei 1 M)	88db
Lautsprechergewicht	10,75 lbs. (4,88kg)

LAUTSPRECHERPLATZIERUNG

Der Polk Audio RTSFx-Surround-Lautsprecher bietet Ihnen fast unbegrenzte Platzerungsoptionen. Sie sollenn sich die Platierung der Surround-Lautsprecher aber vorher gut überlegen, da bei der Installation ein Loch in die Wand oder Decke geschritten werden muss.

Linke/rechte Ausrichtung: RTsFX-Surround-Lautspricher haben eine linke/rechte Ausrichtung, und jeder Lautspricherträgt auf der Schallwand eine deutliche Markierung für die linke orderrechte Installation. Rechts und links werden damit von Ihrem Hörbereich aus definiert, wenn Sie in Richtung des Center-Lautsprachers sehen.

KLANGBILD Schalter Solid/Diffuse (Nur RTSFx)

RTS _FX -Surround-Lautsprecher bieten die umschaltbaren Klangbilder „Solid" und „Diffuse," mit denen Sie den gewünschten Surround-Effekt erzielen können.

Die Einstellung „Diffuse" erzeugt eine „Klang Wolke," in der Umgebungstone den Raum erfüllen.

Die Einstellung „Solid" erzeugt einen praziser ausgerichteten und lokalisierten Sound.

Für THX® Ultra2-Systeme ist die Einstellung „Solid" erforderlich.

Letztlich entscheiden Sie am besten, welches Surround-Klangbild Ihnen zusammen.

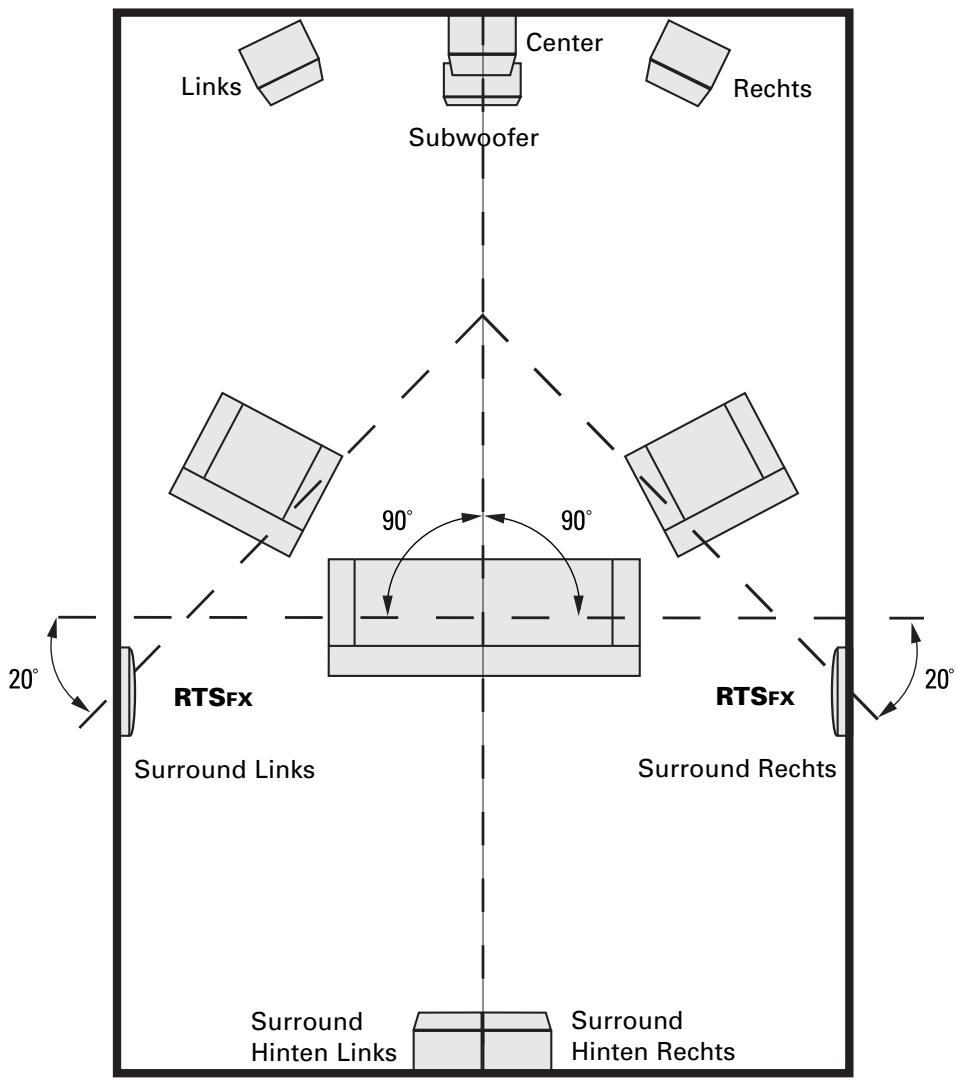

Die schematische Darstellung des Raums zeigt eine ideale Platzierung für alle Lautsprecher in einem 6.1-oder 7.1-System.

EMPFOHLENE EINSTELLUNGEN

Position der RTSfx-Surround-Wandlautsprecher

Surround-Laatsprecher nahe an den Seiten des

Horbereichs und etwa 2 m hoch platziert.

Surround-Laatsprecher hinter dem Hörbereich und etwas

2 m hoch platziert.

Klangbildeinstellungen-Empfehlung

Diffuse

Solid

RTSc/RTSFX RAUMUMGEBUNGS-REGLER

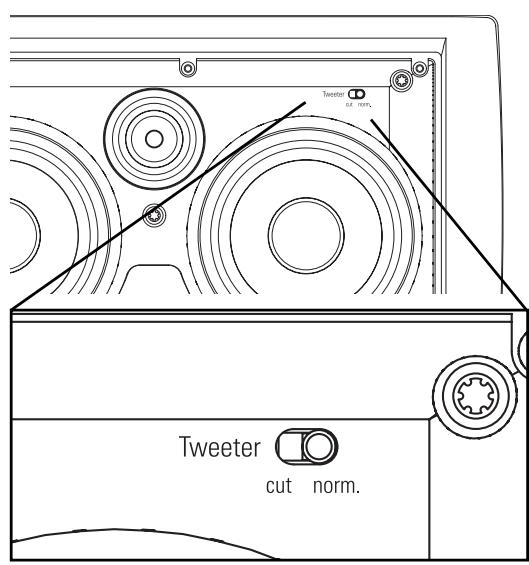

Hochtönerschalter (RTSc/RTSFX)

Wenn Ihr Hörbereich sehr schallreflektierend ist, etwa bei glatten Gipskartonwänden, Hartholzböden und nicht gepolstered Möbeln, ist der Sound zu „hell" und unnatürlich. Die Einstellung „Cut" gleicht den Reflections-effekt in einem „harten" Raum aus. Die Hochtönerabschwächung reduziert die Auswirkung des Raums, ohne den Frequenzgang im higheren Bereich zu behindern und bietet so einen wärmeren, natürlicheren Sound und eine prazisere räumliche Klangdarstellung.

Wandentfernungsschalter (RTSfx)

Wand- und Deckenlautsprecher klingen am besten, wenn sie mehr als 60 cm von den Seitenwänden entfernt platziert werden. Wenn Wandlautsprecher aus baulichen Gründen erhäner als 60 cm von den Seitenwänden entfernt installiert werden müssen, kann dies zu einem „Frequenzbuckel" im Bereich zwischen 50 und 200 Hz führen. Dadurch klingen die Wandlautsprecher eventuell zu drohnend. Der WandentfernungsschalterGLEICH den Frequenzgang aus und behebt das Dröhnen, ohne den Tiefbass zu entfernen, was den Klang natürlicher macht.

Wenn der Laufsprecher weniger als 60 cm von der Wand entwickel ist: Wandentfernungsschalter ("Wall Dist.") auf <2> stellen. Die empfohlene Entfernung der Laufsprecher von den Seitenwänden beträgt 60 cm.

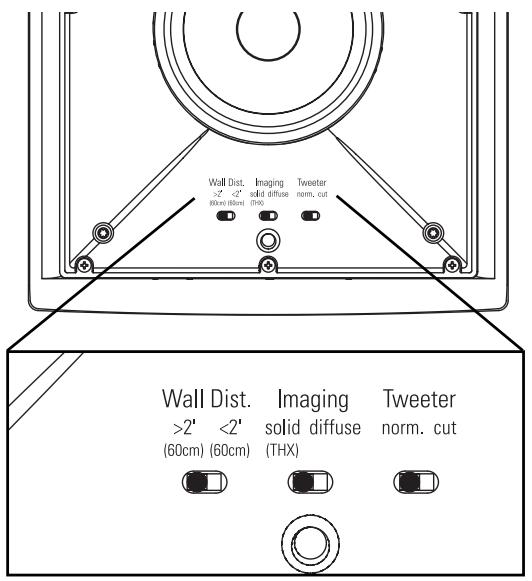

RTSc/RTSfx THX Ultra2

Für THX® Ultra2 verwenden Sie den Stoffgrill und stellen den Hochtörschalter (RTSc/RTSfx) auf die Normalposition; beim RTSfx stellen Sie den Wandenternungsschalter auf die Position „mehr als 2 Fuß” (>2).

RTSFX

LACKIEREN DER WANDLAUTSPRECHERGRILLS

Lackierend der Wandlautsprechergrills

Der RTSc/RTSfx wird mit zwei Laufsprechergrills ausgeliefert, einem aus gelochtem Aluminium und einem aus stoffbezogenem Kunststoff. Der Laufsprechergrill aus gelochtem Aluminium kann lackiert werden, während der Stoffgrill eingefärbt werden kann.

Erforderliche Werkzeuge:

1. Gewünschte Farbe (Grills müssen spritzlackiert werden).
2. Eine Buroklammer oder ein Korkenzieher (zur Entfernung des lackierbaren Grills).
3. Kreppband.
4. Lackierschablone (liegt bei,deckt nicht lackierbare Teile ab).

Vorbereitung:

1. Trennen Sie die Teile des Laufsprechers: Wenn der Laufsprecher noch nicht installiert ist, kann man den Grill einfach dadurch entfernen, indem man die Klammerschrauben nach vorne drückt und den Grill von innen vom Laufsprecher drückt.
2. Entfernen Sie den Stoffeinsatz im Innern des Laufsprechergrills.
3. Verwenden Sie beim Lackieren des Laufsprecherrahmens die beiliegende Lackierschablone dazu, an der Vorderseite Treiber und Schallwand sorgfältig abzudecken. Sie konnen dies auch tun, wenn der Laufsprecher bereits installiert ist (beispielsweise, wenn Sie ein Zimmer neu streichen).

RTSc

RTSc/RTSfx-STOFFGRILL

Entferen des Stoffgrills:

Der RTSc/RTSfx-Stoffgrill passt-genau in die Schallwand. Passen Sie deshalb beim Entfernen des Stoffgrills entsprechens auf.

Wichtiger Hinweis: Verwenden Sie nie ein Werkzeug (wie eine Buroklammer) zum Entfern des Grills, da Sie sonst den Stoff beschädigen konnten.

Fassen Sie stattdessen den Grillrahen mit sauberen Händen in der Nähe der Montagebecher undziehen Sie den Rahmen kräftig von der Schallwand ab.

Lackieren des Aluminium-Gittergrills:

Der Laufsprechergrill der LC-i-Serie verfügbar über eine gleichmäßige Schutzlackierung. Diese Lackierung ist eine ideale Grundierung.

1. Lackieren Sie den Lautsprechergrill.
   Hinweis: Die Lautsprechergrills müssen spritzlackiert werden. Verwenden Sie keinen Pinsel. Dicke, mit Pinsel aufgetragene Farbe kann die Löscher des Grills verstopfen. Verwenden Sie dünne, aufgespritzte Lackschachten. Wenn Sieinen Kompressor und eine Spritzpistole verwen den, müssen Sie die feinste, am weitensten zerstreute Einstellung wahlen. Passen Sie auf, dass Sie die Löscher im Grill nicht mit Lack verstopen.
2. Wenn der Lack ganz getrocknet ist, bauen Sie den Grill vorsichtig wieder ein, indem Sieihn in seine Öffnung einfahren, so dass er gerade auf dem Rahmen aufsitzt. Gehen Sie dann von einer Ecke aus um den ganzen Laatsprecher herum und drücken Sie den Grill allmählich ein. Seien Sie vorsichtig, da der Grill durch übermöige Kraft keinert verbogen werden kann. Wenn der Laatsprechergrill richtig sitzt, horen Sie, wie er einschnappt.

Lackieren des Rahmens:

1. Lackieren Sie die frei liegenden (nicht abgedeckten) Teile. Tragen Sie mindestens zwei)dinne Lackschichten auf.
2. Wenn der Lack ganz trocken ist, entfernen Sie die Abdeckungen.
