MANUALE UTENTE LCI-RTS-FX POLK AUDIO

Altoparlanti per Home Theater serie Reference dalle prestazioni elevate

Canale centrale e surround certificati THX Ultra2®

1. Leggere queste istruzioni.
2. Conservare queste istruzioni.
3. Prestare attentione alle avertenze.
   4.Seguire tutte le istruzioni
4. Non utilizzato quello apparato vicino all'acqua.
5. Pulire solo con un panno asciutto.
6. Non bloccare alcuna aperture per la ventilazione. Installare secondo le istruzioni fornite dal fabbricante.
7. Non installare vicino a fonti di calore come ad esempio radiatori, camini, stufe o altre apparetti che generino calore, inclusi gli amplificatori.
8. Contattare personale di assistenza qualificato per qualsiasi intervento di assistenza. Ottenerere assistenza se l'apparato è danneggiato in alcun modo, se è stato versato del liquido, se l'apparato è stato esesto a pioggia o umidità, se non funziona normalmente o se è caduto.
9. AVVERTENZA: per evitare i rischi di incendio e di scossa elettrica, non esporre l' apparato alla pioggia o all'umidità e non posizionare sull'unità alcun contentatore contente un liquido, come ad esempio un vaso.

Smaltimento del prodotto—Seguire le norme internazionali, nazionali e locali per lo smaltimento di"Thiso prodotto. Per ulteriori informazioni, contattare il proprio rivenditore oppure l'importatore/distributore nel proprio Paese. Per ottenere un elenco di importatori/distributors, visitare il site Web Polk Audio www.polkaudio.com oppure contattare Polk Audio all'indirizzo 5601 Metro Drive, Baltimore, Maryland 21215, USA -Telefon: [phone].

ATTENZIONE: USARE CAUTELA DURANTE L'ASCOLTO

Gli altoparlanti e subwoofer Polk Audio sono in grado di funzionare a volumi extremamente alto, che potrebbero causare lesioni gravi oanche permanenti all'udito.

Polk Audio, Inc. non sare responsabile di perdita dell'u-dito, lesioni personali o danni alle cose risultanti dal-l'abuso dei loro prodotti.

Tenere presenti queste linee guida e farsi guidare dal buon senso quando si regola il volume:

• Limitare l'esposizione prolongata a volumi superiors a 85 decibel (dB).

Per ulteriori informazioni sui livelli di sicurezza per l'ascolto, andare al site www.polkaudio.com/education/article/SPL/ o consultrare le diretive OSHA (Occupational Health and Safety Administration, entecamericano per la salute e la sicurezza sul lavoro) sul site http://www.osha.gov/dts/osta/otm/noise/standards-more.html

CONTENUTO

La scatola di ciascun altoparlante delve contentere i seguenti componenti:

1. Un RTS o un set di altoparlanti RTSFx
2. Dima di fissaggio altoparlante (solo RTSFx)
3. Copertura di protezione alla vernice
4. Una griglia in alluminio perforato (per ciascun altoparlante)
5. Una griglia in tessuto (per ciascun altoparlante)
6. Una copia del manuale dell'RTSc/RTSfx
7. Scheda di registrazione
8. Staffa di fissaggio a montanti STL105 (solo RTSFx)
9. Cassa (solo RTSc)

Note importance: Nel caso in cui si notassero danni o parti mancanti, oppure se il diffusore LCi-RTS non dovesse funzionare, Notification care immediamente il servizio assistenza installazione Polk Audio al numero 800-377-7655.

INSTALLAZIONE CONSIGLIATA PER PRESTAZIONI OTTIMALI

Nota importante: Gli altoparlanti series RTS non sono magnificamente schermati e non devono essere collocati a distanza inferiore a 30 cm da un monitor o un tevisore.

E necessario conoscere e seguire tutte le norme locali in materia edilizia e di sicurezza antincendio. E inoltre necessario familiarizzarsi con l'area dietro la parete o al soffitto nel quale si prevede di installare i diffusori. Utilizzato sempre cavi che permettano di rispettoare le norme edilizia e di sicurezza antincendio appropriate. Per ottenere la migliorie qualità del suono, si consiglia di utilizzato cavi con 14 AWP di spessore minimo. (Note: per effettuire il cablaggio si consiglia di utilizzare professionisti esperti.)

Durante l'installazione nella parete dei diffusori dellaserie LC,i, prestare attenzione al peso del modello specifico (vedere la pagina delle caratteristiche tecniche per il peso del proprio modello) e alla robustezza del materiale nel quale viene installato il diffusore. Prestare attentione a travetti nascosti, cavi elettrici e tubature nella parete o nel soffitto nel quale vengono installati i diffusori.

Qualora non si disponga dell'esperienza o degli strumenti necessari per effettuare l'installazione, rivolgersi al proprio rivenditore Polk Audio o un installatore professionista.

CAVI CONSIGLIATI

Distanza	Spessore (AWP)
Fino a 7,5 m	18 o 16
Più di 7,5 m ma meno di 15 m	16 o 14
Più di 15 m ma meno di 22,5 m	14 o 12
Più di 22,5 m	12

INSTALLAZIONE DEL DIFFUSORE LCI-RTS Sono necessari:

• Matita per contrassegnare la posizione in cui effettuare l'installazione.
• Sega, lama o altri strumento necessario per tagliare il cartongesso o altre materia nella superficie della parete.
• Livella a bolla.
  Cacciavite (preferibilmente elettrico) con punta a stella Phillips.
• Trapano elettrico con la punta appropriata (facoltativo, per iniziare a tagliare la parete).

SISTEMA DI MONTAGGIO STUD-LOCK MOUNTING SYSTEM™ (SOLO RTSFx)

Installazione del systema

Stud-Lock Mounting System

Consultare le istruzioni incluse con anni Stud-Lock Mounting System.

Note importante: Per edifici di nuova costruzione: se si utilizzato staffe di montaggio prima della costruzione, installare sempre prima delsystema Stud-Lock Mounting System.

Se si utilizzato contemporaneamente una staffa di montaggio pre-costruzione (PB105) e il systemà di montaggio Stud-Lock Mounting System (STL105), prestare attenzione al fatto che la cassa potrebbe restare Bloccata sul bordo della staffa di montaggio pre-costruzione. Premere il lato inferiore della cassa verso l'alto e al di sopra del lato sporgente della staffa di montaggio pre-costruzione. In questo modo è possibile posizionare completamente il diffusore nella parete.

RTSFX

Tracciare attorno alla dima.

Tagliare il foro con lo strumento appropriato.

Notabene: l'altoparlante RTSc è concepito per l'uso come diffusore del canale centrale THX® ed è costruito in modo da essere fissato tra montanti distanti 40,6 cm tra di loro.

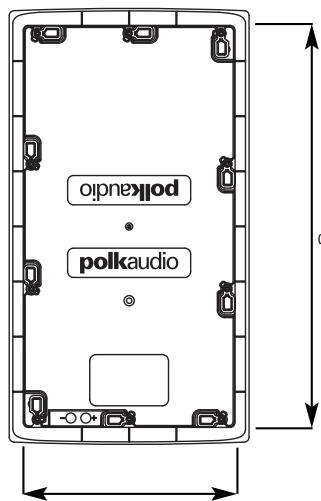

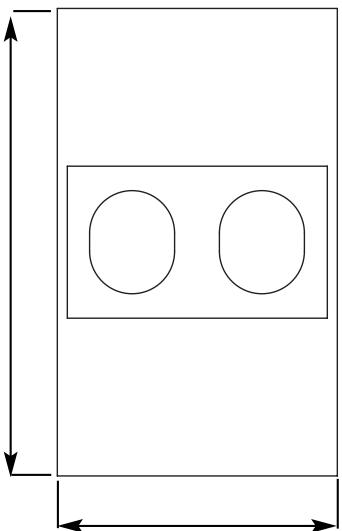

CASSA RTSC

Questa cassa va adoperata solo per un impianto nuovo. La cassa permette all'RTSc di funzionare a norma THX®.

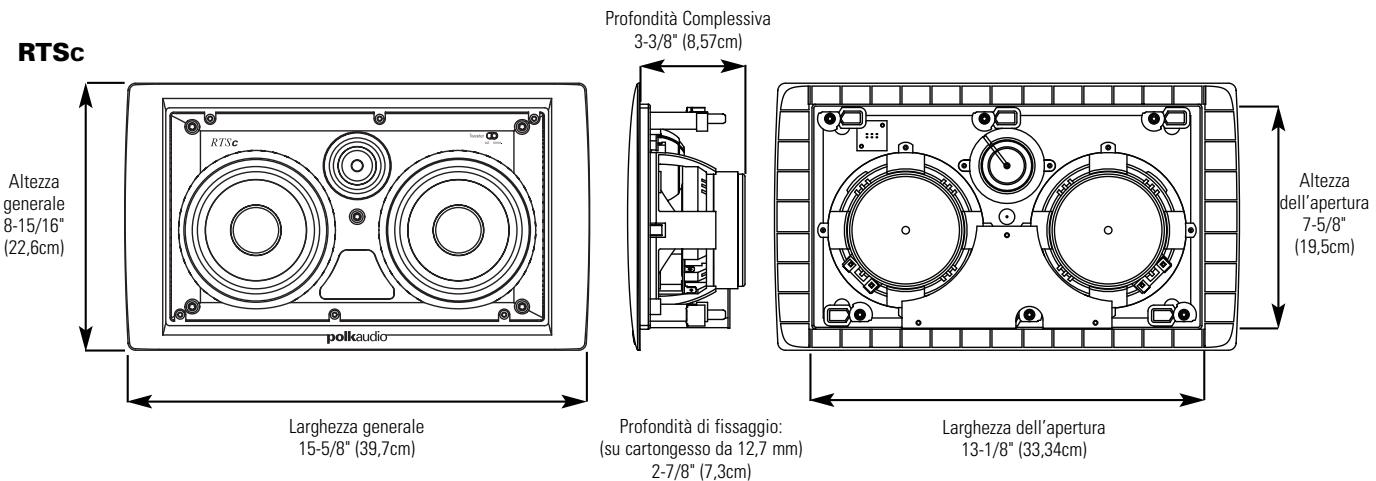

Altezza generale 24-1/4" (61,6cm)

Larghezza generale 14^ (35,56cm)

Profondità misurata alla parte posteriore a那一qua anteriore della cassa: 8.57 cm.

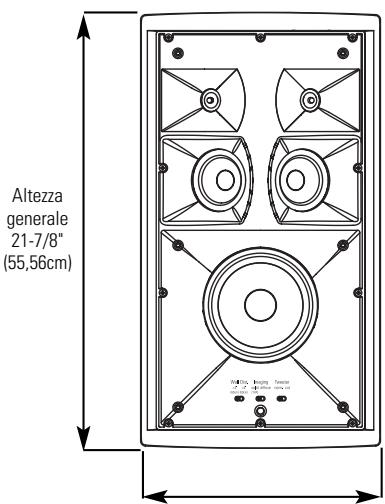

RTSFX
Larghezza generale 12^ (30,48cm)

Profondità Compressiva
4-1/4" (10,8cm)

Profondità di fissaggio: (su cartongesso da 12,7 mm) 3-3/4" (9,53cm)
Larghezza dell'apertura 10-3/4" (27,31cm)

CARATTERISTICTECNICHE

Modello	RTSc
Amplificazione consigliata (W per canale)	10-250W
Impedenza (nominale)	4 Ohms
Risposta in frequenza (+/-3 dB)	50Hz - 27kHz (80Hz-26kHz)
Efficienza (2,83 V a 1 M)	92db
Peso del diffusore	8,75 lbs. (3,97kg)
Cassa	9,25 lbs. (4,25kg)

Modello	RTSfx
Amplificazione consigliata (W per canale)	10-250W
Impedenza (nominale)	4 Ohms
Risposta in frequenza (+/-3 dB)	50Hz – 27kHz (80Hz-26kHz)
Efficienza (2,83 V a 1 M)	88db
Peso del diffusore	10,75 lbs. (4,88kg)

COLLOCAZIONE DEGLI ALTOPARLANTI

Gli altoparlanti surround Polk Audio RTSFx possono essere collocati pressché ovunque; occorre tutte valutare attendamente il punto prescelto in quanto l'installazione richiede di praticare un foro nella parete o nel soffitto.

Orientamento a sinistra/destra: Gli altoparlanti surround RTSFx prevedono un orientamento a sinistra/ destra e il diaframma di ciascun altoparlante è chiaramente contrassegnato per indicare l'installazione a sinistra o a destra; queste due direzioni sono definite in relazione all'area di ascolto, osservando il canale centrale dell'impiano.

IMMAGINE AUDIO

Selettore "Solida/Diffusa" (solo RTSFx)

Gli altoparlanti surround RTSFx permiettono di scegliere tra un'immagine "Solida" e una "Diffusa" per create l'effetto surround desiderato.

Un'immagine "Diffusa" corrisponde a una distribuzione sonora uniforme: il suono "circonda" l'ascoltatore.

Un'immagine "Solida" corrisponde a una distribuzione sonora più direzionale e localizzata.

L'impostazione "Solida" è necessaria per gli impianti THX® Ultra2.

Spetta all'utente prendere la decisione finale riguardo all'imagine surround adatta.

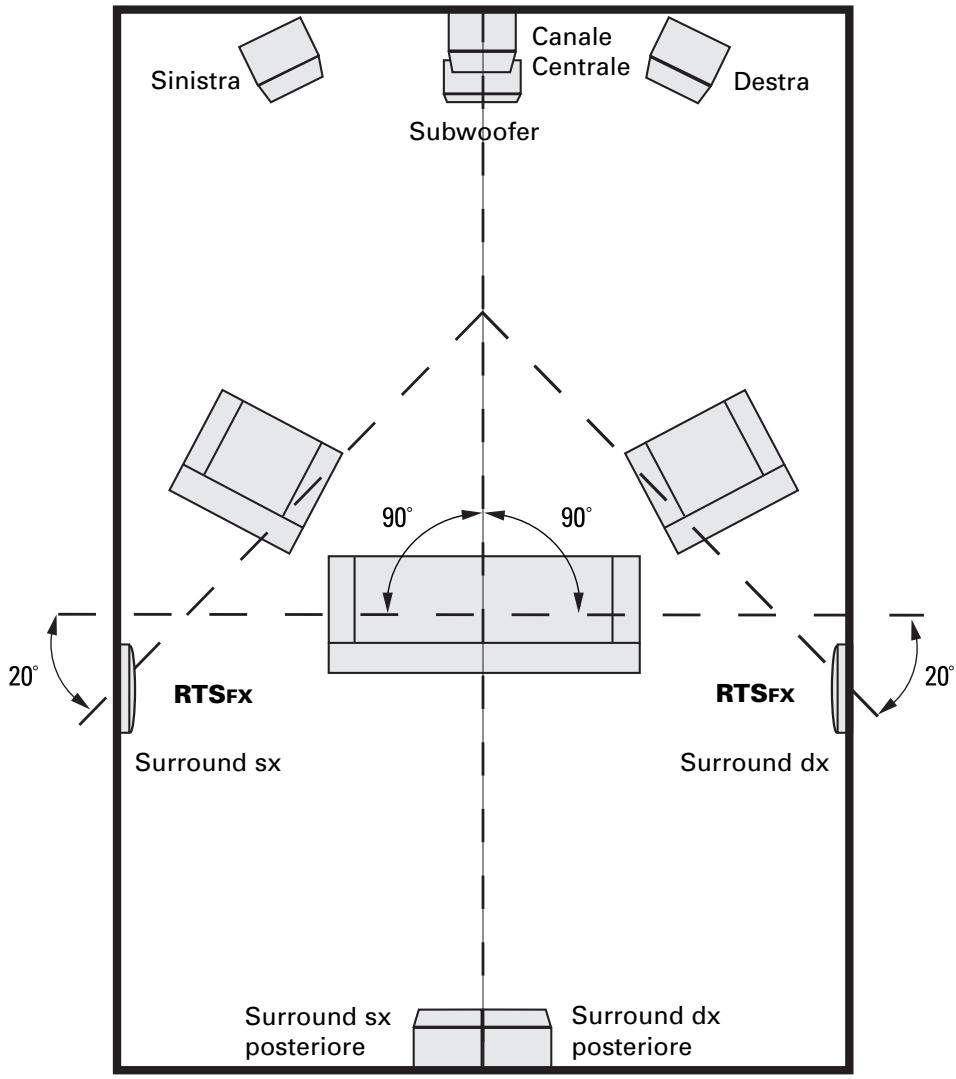

Il disegno schematico della sala rappresenta la disposizione ideale di tutti gli altoparlanti di un impianto 6.1 o 7.1.

CONSIGLI PER LA DISPOSIZIONE

Disposizione dei surround da parete RTSFx

Gli altoparlanti surround devono essere in prossimità, direttamente ai lati dell'area di ascolto e a circa 1,8 metri dal pavimento.

Altoparlanti surround situati dietro l'area di ascolto e a circa 1,8 metri dal pavimento.

Consigli sull'impostazione dell'immagine audio

Diffusa

Solida

RTSC/RTSFX COMANDI PER L'AMBIENTE ACUSTICO

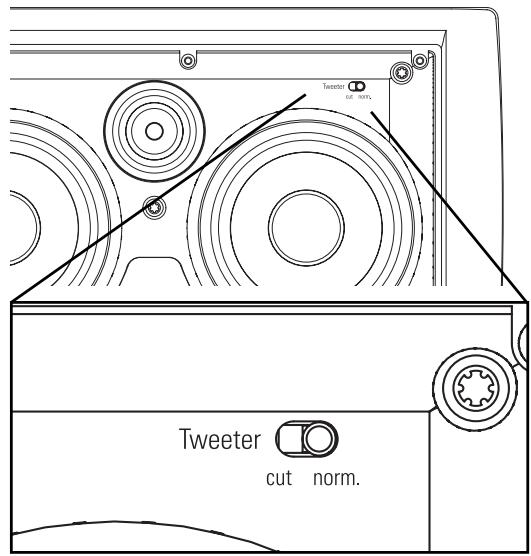

Interruttore del Tweeter (RTSc/RTSFX)

Se la sala ha superfici molto riflettenti-pareti di cartongesso, parquet, mobili non imbotti-it il suono sarecesssvamente "vivace" e artificioso. Per compensarlo, è possibile introduire una certa attenuatione inserendo un tweeteter; selezionando l'apposita impostazione si ottiene un suono più "caldo" e realistico e un'imagine audio più accurataenza compromettere la risposta alle frequence più alte.

Interruttore di distance alla parete (RTSfx)

Gli altoparlanti da parete e da soffitto offrono risultati ottimali se sono collocati a più di 60 cm di distance dalle pareti laterali; se non è possibile disponiti soddisfacendo但这a condizione, la prossimità della superficie più far diventare "rumorosa" la risposta in frequenza tra 50 e 200 Hz: gli altoparlanti da parete generano rimbombi. L'apposto interrottire regolarizza la risposta eliminando la rumorosità senza compromettere la risposta ai bassi; si ottieneunosuono più realistico

Se gli altoparlanti sono situati a una distanza

inferiore a 60 cm da una parete: azionare l'apposto interruptatore ("Wall Dist.") per compensare l'effetto. La distanza consigliata per gli altoparlanti delle pareti laterali è di almeno 60 cm.

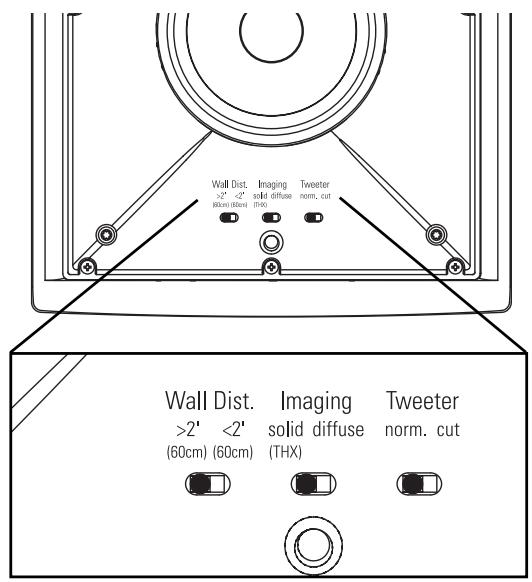

Prestazioni RS/RTSFX THX Ultra2

Per ottener prestazioni THX® Ultra2, adoperare la griglia in tessuto e portare l'interruttore del tweeter (RTSc/RTSfx) sulla posizione "normale," sull'RTSfx, portare l'interruttore di distanza dalla parete sulla posizione corrispondente a una distanza magiore di 60 cm.

RTSFX

VERNICIATURA DELLE MASCHERINE DA PARETE

Verniciatura delle mascherine da parete

Il RTSc/RTSfx viene fornito con due mascherine, una in alluminio perforato e l'altra in plastica ricoperta di tessuto. La mascherina in alluminio perforato cui èssere verniciata, nella mascherina in tessuto cui èssere tinta.

Strumenti necessari:

1. Vernice (utilizzato verniciatura a spruzzo per le mascherine).
2. Una graffiti o un cavatappi (per rimuovere la mascherina verniciabile).
3. Nastro adesivo protettivo.
4. Copertura per verniciatura (inclusa, copre le parti da non verniciare).

Preparazione:

1. Separare le parti del diffusore. Se il diffusore non è ancora installato, rimuovere la mascherina premendo simplicamente le viti di lavoro in avanti per separare la mascherina dal diffusore dall'interno.
2. Rimuovere il filtro in tessuto dall'interno della mascherina.
3. Quando si vernicia la cassa del diffusore, utilizesce le copertura per verniciatura incluse per copire la parte anteriore dei diffusori per proteggere i driver e i baffle. Ciò può essere fattoanche quando il diffusore è montato nella parete (per esempio quando si vernicia la stanza). Se le copertura non fosso più disponibili,copire attendamente i componenti del diffusore utilizzato carta e nastro adesivo protettivo. Per rimuovere la mascherina, utilizesze una graffetta.

RTSc

GRIGLIA IN TESSUTO RTSc/RTSfx

Rimozione della griglia in tessuto

La griglia in tessuto RTSc/RTSfx aderisce al diaframma dell'altoparlante; se la si usa, procedere con estrema cautela quando la si deve rimuovere.

Important: Non utilizzato mai un oggetto, come una graffetta, per rimuovere la griglia, per evitare di lacerarla.

Usare,invece le mani (dopo averle lavate) afferrando il tetiao della griglia vicino a due delle coppe di fissaggio e tirandolo con decisione per staccarlo dal diaframma.

Verniciare la mascherina in retina di alluminio:

La mascherina del diffusore della series LCi è coperto con uno strato uniforme di vernice protettiva. Questo strato di vernice è ideale come mano di fondo.

1. Verniciare la mascherina.
   Note: Le mascherine devono essere verniciate a spruzzo. Non utilizzato un pennello, poiché la vernice potrebbe otturare i fori. Applicare uno strato sottile di vernice a spruzzo. Se si utilizes un compressore e una pistola a spruzzo, selezionale la modalità con il flusso più fine e diffuso. Prestare attenzione a non otturare i fori nella mascherina con la vernice.
2. Quando la vernice è completamente asciutta, reinstallare la mascherina inserendola nell'apposita rientranza in modo che sa appoggiata alla cassa. Partendo da un angolo, premere la mascherina un poco alla volta lungo il perimetro facendola entrare nella taccà apposita. Eseguire但这a operazione con cautela. Se si maneggia troppo duramente la mascherina, la si più piagare. Quando la mascherina è in completeness posizione, si nota uno "scatto."

Verniciare la mascherina:

1. Applicare la vernice alle parti non coperte. Usare due mani leggere di vernice.
2. Quando la vernice è completenesse asciutta, rimuovere il materiale di copertura.

ESPANOL

"Polk Audio" è un marchio di propietà della Britannia Investment Corporation.

"Polk Audio" es unamarcacommercialde Britannia Investment Corporation.
