MANUAL DE UTILIZADOR LC65FX POLK AUDIO

Caixas Acústicas Surround

Alto desempenho para instalação em parede/teto

1. Leia estas instruções.
2. Guarde estas instruções.
3. Preste atenção a todos os avisos.
4. Siga todas as instruções.
5. Não use este aparelho perto de água.
6. Limpe apenas com um pano seco.
7. Nãobloqueieasaberturasdeventilacao.Instale deacordo comasinstruçõesdofabricante.
8. Não instale proxies de quaisquer fontes de calor, tais como radiadores, saídas de ar quente, fogões ou outros aparelhos (incluindo amplificadores) que produzem calor.
9. Toda a manutenção deve ser realizada por pessoal de manutenção especialico. É necessário prestar assistência técnica ao aparecido quando tiver sofrido danos de qualquer tipo, derramamento de liquido ou queda de objetivos sobre o aparecido, exposicao do aparecido à chuva ou umidade, mal funcimento ou queda do aparecido.
10. AVISO: Para reduzir o risco de incendio ou comoque elétrico, este aparelho não deve ser expoço à chuva ou à umidade. Objetos que contenham liquidos, como vasos, não devem ser colocados sobre este aparelho.

Descarte do produto—Algumas leis ou regula-mentos internacionais,{nacionais e/ou locais podem reger os procedimentos para descarte除去;. Para obter informacoes mais detalhadas, entre em contato com a loja onde adquiriu o produits ou com o importador ou distribuidor da Polk Audio em seu País. Para obter uma lista dos importadores/distribu-dores da Polk Audio, visite/DDs website em www.polkaudio.com ou entre em contato com a Polk Audio dele endereco 5601 Metro Drive, Baltimore, Maryland 21215, USA—Telephone: [phone].

ATENÇA: OUÇA COM CUIDADO

As caixas acústicas e subwoofoers da Polk Audio seguem reproducir sons com volumes extremamente altos, o que pode causar danos graves ou permanentes na audicao. A Polk Audio, Inc. não se responsabiliza por perda de audicao, lesoes corporais ou danos materiais que resultem do uso incorreto de seu's produits.

Lembre-se dessas diretrizes e sempre use o bom senso ao controlar o volume:

• Limita a exposicao prolongada a volumes superiores a 85 decibés (dB).

Para obter mais informacoes sobre os niveis de volume considerados seguros, visite o site www.polkaudio.com/education/article/SPL/, ou consulta as diretrizes da Administração de Segurarca e Saude Ocupacional dos EUA (OSHA - Occupational Health and Safety Administration) no site http://www.osha.gov/dts/osta/otm/noise/ standards_more.html

VERIFIQUE O CONTEUDO

Cada embalagem de caixa acústica contente:

1. Duas unidas LC65Fx ou das unidas LC80Fx
2. Modelos para instalação das caixas acústicas
3. Proteções para pintura
4. Duas grades de alúnio perforadas
5. Manual da LC65Fx/LC80Fx
6. Cartão de registrar

Observação importante: Se algo componente estiver danificado ou faltando, ou se a caixa acústica LC65Fx/LC80Fx não funciona, àsise imeditamente os Serviços de Suporte ao Instalador da Polk Audio pelo número 1-800-377-7655.

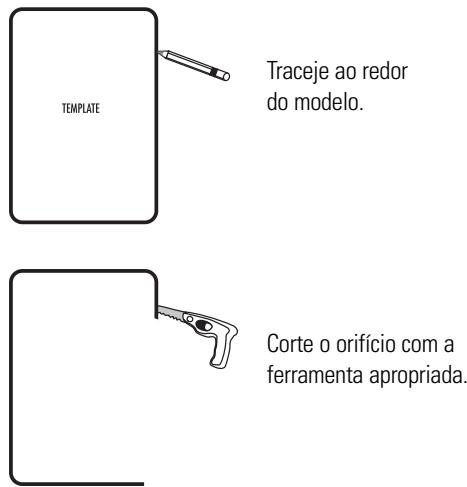

A instalação é muito fácil: Corte uma abertura para a caixa acústica, passe os cabos e simplementmente encaixe a caixa acústica. As presilhas giratórias prendem firmamente a caixa acústica, eliminando a sujeira e a necessidade de outros componentes de retenção.

Para obter mais informações e acessós exclusivos, visite o site www.polkaudio.com

INSTALAÇÃO RECOMENDADA PARA DESEMPENHO MAXIMO

Observação importante: O instalador deve conhecer e observarhlenamente todos os@códigos locais de edificações e prevenção

de incêndios. Deve también estar familiarizzato com a area situada atrás da parede ou teto no qual planeja instalar as caixas acústicas. Use sempre fiação que esteja em conformidade com os)códigos de edificações e prevenção de incêndios relevantes.Use cabos de, no minimo, bitola 14 ou mais elevada para obter a melhor qualida de som possivel.(Obs.: Para obter melhores resultados, sugerimos que o cabeamento soit feito por um profissional experiente).

Ao instalar as caixas acusticas da série LCi para parede, considere o peso do modelo especico (veja o peso do modelo em question na网页a das espacificações) e a firmeza do material no qual sera instaladas. Informe-se se existem e onde está localizadas vigas, fiaçao elétrica ou encanamentos ocultos na parede ou teto onde as caixas acusticas sera instaladas.

Casenoesteja seguro de possuir as habilidades ou as ferramentas necessarias, consulte o revendedor da Polk Audio ou um instalador professionnel.

Para usar um gabinete Performance, consulte as instruções de instalação da unidade que acompanham o gabinete.

RECOMENDAÇÖNES DE CABEAMENTO

• Lápis para marcar o local da instalação.
• Serra tico-tico, estilte ou implemento incisivo apropriadao para cortar gesso acartonado (drywall) ou除外o tipo de material de parede.
• Nivel (prumo).
• Chave de fenda, de preferênciaétrica, com ponta Phillips.
• Furadeira com broca apropriada (optional, para inicia o corte na parede).

LC80Fx

LC65Fx

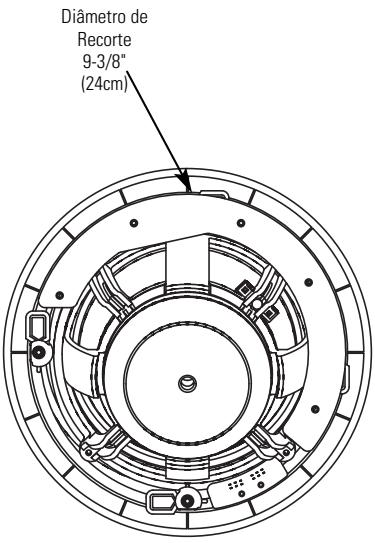

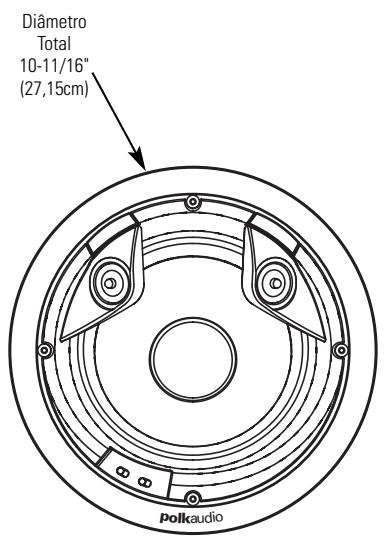

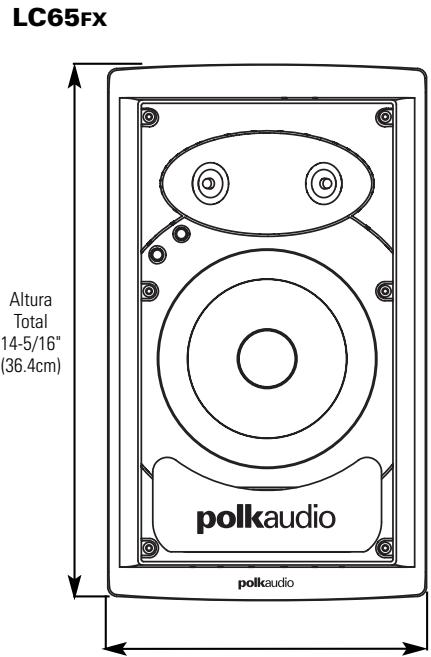

DIMENSOES FISICAS

LC80Fx

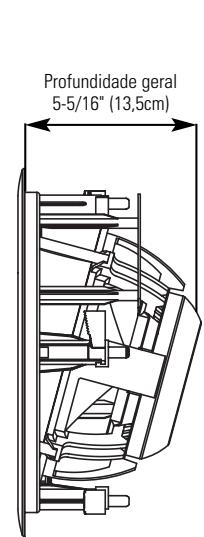

Profundidade de instalacao (Pressupoe instalacao em parede gesso acartonado de 12,7 mm [1/2"]) 4-5/8" (11,75cm)

ESPECIFICAÇÖES

Modelo	LC80Fx
Amplificação recomendada (W/chanal)	10-125W
Impedência (nominal)	4 Ohms
Resposta de frequência (+/- 3 dB)	30Hz - 27kHz (45Hz-26kHz)
Eficiência (2,83 V a 1 M)	88db
Peso da unidade	4 lbs. (1,81kg)

Modelo	LC65Fx
Amplificação recomendada (W/chanal)	10-125W
Impedência (nominal)	4 Ohms
Resposta de frequência (+/- 3 dB)	30Hz - 27kHz (45Hz-26kHz)
Eficiência (2,83 V a 1 M)	88db
Peso da unidade	4,35 lbs. (1,97kg)

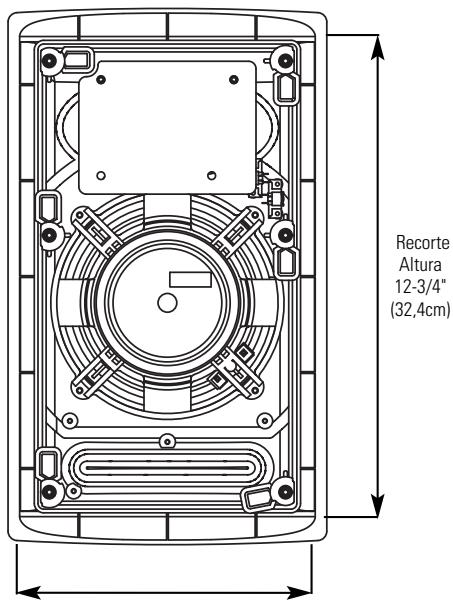

Largura Total 8 - 1 / 2^ (21,59cm)

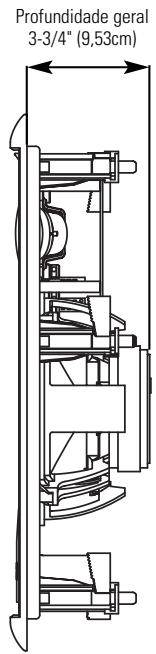

Profundidade de instalacao (Pressupoe instalacao em parede gesso acartonado de 12,7 mm [1/2"]) 3-1/4" (8,26cm)
Largura do recorte 7-1/4" (18,41cm)
Recorte Altura 12-3/4* (32,4cm)

POSCIONAMENTO DAS CAIXAS ACUSTICAS

A caixa acústica Polk Audio LCFX Surround proporción opções praticamente infinitas de posiciona-mente. Entretanto, lymph-se de que é preciso plane-jar com atençao onde as caixas surround são posicionadas,驻村 a instalação exige que sera feito um buraco na parede ou no toto.

Orientation esquerda/direita: As caixas acústicas LCfX Surround tem uma orientação esquerda/direita, e cada unidade está claramente marcada no sonoflector para instalacao a direita ou a esquerda. As posições direita e esquerda são definidas a partir da area ocupaçaçoavelo ouvinte, olhando para o canal central doSYSTEMA.

Dichojonamento do driver (LC80Fx)

O driver de ângulo fixo de 15^ na LC80fx permite que as faixas médias de frequência sejam direcionadas para a area occapada Pelosi ouvintes quando a unidade é usada na posicao frontal (esquerda-centro-direita). Quando usadas como caixas acusticas surround traseiras ou como unidades 6.1 ou 7.1 traseiras, posicao os drivers na direcao da area occapada Pelosi ouvintes para produzir um campo sonoro mais direto ou voltadas para uma parede, para obter um campo sonoro mais difuso.

REPRODUÇÃO SONORA

Chave Sóida/Difusa (LC65FX/LC80FX)

As caixas acústicas LC_FX Surround oferecem padrões de reprodução sonora "Sólida" e "Difusa" que pode ser comutados para Criar oefeito surround desejado.

Uma reproducao "Difusa"cria uma "nuvem"sonora. Pense no efeito como sons ambientais que envolvm o ambiente ao seu redor.

Uma reproducao "Sólida"cria um som mais preciso. O som é mais direcional e localizzato.

O diagrama do ambiente representa um posicionamento ideal de todas as caixas acusticas em umsystema 6.1 ou 7.1.

RECOMENDACOs DE CONFIGURAÇÃO

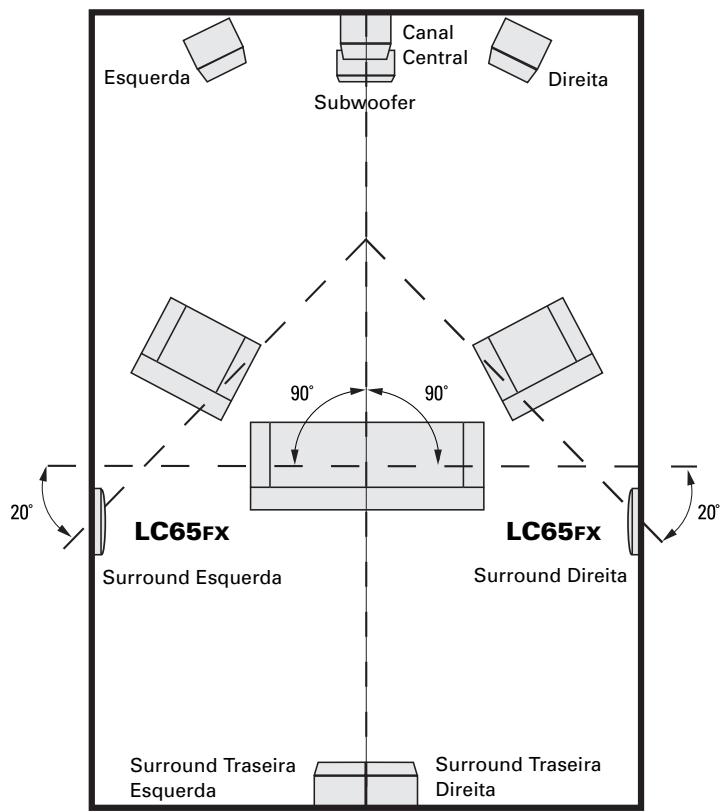

Localização da LC65fx surround de parede

Caixas acústicas surround positionalas proxies, diretamente nas laterais, da area ocupada pelos ouvintes, e a aproximadamente 1,8 m acima do piso

Caixas acústicas surround posicionadas atrás da和地区 occupyadas pelos ouvintes e a aproximadamente 1,8 m acima do piso

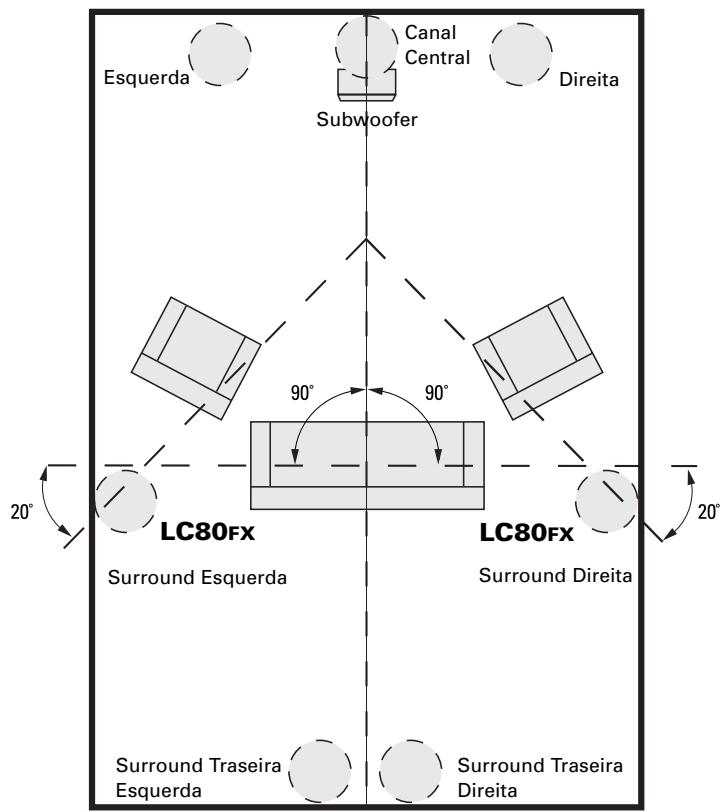

Localização da LC80Fx surround de em-teto

Caixas acústicas surround posiconadas proxies, diretamente nas laterais, da area ocupa das ouvintes.

Caixas acústicas surround positionalas detrás da area

Recomendaçao de reproducao sonora

Difusa

Sólida

Difusa

Sólida

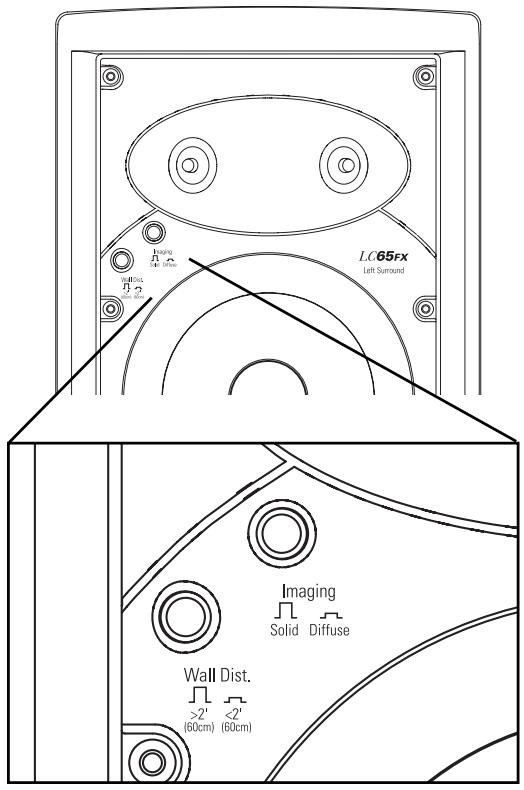

CONTROLES DE L'AMBIANCE ACOUSTIQUE

Commutateur «distance du mur» (Wall Distance)

A LC80Fx e a LC65Fx são fornecidas com uma grade de alúnio perfurada. A grade de alúnio perfurada pode ser pintada.

Ferramentas nécessarias:

1. Tinta de sua preferência (as grades devem ser pintadas com tinta spray).
2. Um clipe para papel ou saca-rolhas (para remove a grade).
3. Fita crepe
4. Proteção para pintura (fornecida; cobre as partes que não podem ser pintadas).

Preparation:

1. Separe os componentes da caixa acústica. Se a caixa acústica não estiver instalada, boa empurrar os parafusos de fixação pararente paraolarir a grade da caixa acústica de dentro para fora.
2. Retire o revestimento de tecido da parte interna da grade.
3. Ao pintar a moldura da caixa acústica, use as proteções para pintura fornecidas para cobrir a fronte da unidade e proteger os alto-falantes e os sonoflectores. Isto pode ser feito(before de a caixa acústica ter sido instalada na parede (se, por exemplo, as paredes precisarem ser pintadas). Se não tiver proteções para pintura, cubra com cuidado os componentes da caixa acústica usingo papel e fita crepe. Use um clipe para papel paraletalir a grade.

LC65Fx

Pintura da grade de alúnio perfurada:

A grade da caixa acústica da série LCí é pintada de maneira homogênea com uma tinta protetora.
Esta tinta constitui uma base ideal para aplicação de outras tintas.

1. Pinte a grade.

Obs.: As grades devem ser pintadas com tinta spray. Não use pincel e tinta. Tintas espessas aplicadas com pincel podem entupir as perfurações da grade. Aplique camadas finas de tinta spray. Para pintar usingo um compressor e pistola de pintura, use o ajuste para spray maisinely e difuso. Tome cuidado para não encher as perfurações da grade com tinta.

1. Quando a tinta estiver totalmente seca, reinstale com cuidado a grade encaixando-a na reentrancia até que fique apenas apoiada na moldura. Começando em um dos cantos, empurre peu o pouco a grade contra a chanfradura de encaixe da grade, até percorrer todo o perímetro da moldura. Proceda com cuidado, poi a grade pode entortar fácilmente se for manuseada com rispidez. Quando a grade estiver completeness encaixa, você sentirá uma "pressão" positiva.

Pintura da moldura:

1. Aplique tinta as partes expostas (descobertas).
   Aplique duas ou mais mãos de tinta.
2. quando a tinta estiver totalmente seca, retire o material de proteção.

DEUTSCH

"Polk Audio" é uma marca comercial da Britannia Investment Corporation.
