BEDIENUNGSANLEITUNG LC65FX POLK AUDIO

Surround-Laatsprecher

Hochleistungslautsprecher für Wand/Decke

Altoparlanti Surround

WICHTIG SICHERHEITSHINWEISE VOR BEDIENUNG DER GERÄTE DURCHLESEN

1. Lesen Sie diese Anweisungen durch
2. Behalten Sie diese Anweisungen.
3. Beachten Sie alle Warnhinweise.
4. Folgen Sie allen Anleitungen.
5. Verwenden Sie diese Geräte nicht in der Nähe von Wasser.
6. Reinigen Sie sie nur mit einem trockenen Tuch.
7. Blockieren Sie keine Luftungsöffnungen. Installieren Sie die Geräte entsprechend den Herstelleranweisungen.
8. Installieren Sie sie nicht in der Höhe von Wärmequellen wie Heizkörpern, Warmlufteintrittsöffnungen, Öfen oder anderen wärmeerzeugenden Geräten (einschließlich Verständern).
9. Lassen Sie alle Wartungen von geschulten Kunden dientsttechnikern durchführren. Eine Wartung ist nötig, wenn das Gerät auf irgendeine Weise beschädigt wurde durch das Hineinfallen von Objekten, durch Regen oder Feuchtigkeit, wenn es nicht richtig Funktioniert oder wenn es fallengelassen wurde.
10. WARNUNG: Um die Gefahr eines Feuers oder Stromschlags zu verringn, ist这点 Gerät vor Regen oder Feuchtigkeit zu schützen, und mit Flüssigkeit gefüllte Gefäße, wie Vasen, sollenn nicht auf这点 Gerät platziert werden.

Entsorgung - Die Entsorgung这点es Produkte kann bestimmen internation-alen, nationalen und/oder ortlichen Gesetzen und/oder Vorschriften unterliegen. Detaillerte Informationen hierzu erhalten Sie von dem Fachhändler, bei dem Sie这点es Produkt gekauft haben, oder vom Polk Audio-Importeur/Vertrieb in Ihrlem Land. Eine Liste von Importeuren/Vertriebsfirmen für Polk Audio erhalten Sie auf der Polk Audio-Website www.polkaudio.com oder von Polk Audio, 5601 Metro Drive, Baltimore, Maryland 21215, USA - Telefon: [phone].

ACHTUNG: VORSICHT BEIM ZUHÖREN

Polk Audio-Lautsprecher und Subwoofer konnen extrem hohe Lautstärkepegel erzeugen, die schwere oder permanente Hörschäden verursachen konnten. Polk Audio, Inc. ist für auf den Missbrauch seiner Produkte zurückzuführende Hörschäden, Verletzungen oder Sachschäden nicht haftbar.

Denken Sie an diese Richtlinien und begrenzen Sie die Lautstärke auf ein vernünftiges Maß:

• Sie sollenn sich nicht zu lange Lautstärken über 85 Dezibel (dB) aussetzen.

Weitere Informationen über sichere Lautstärkepegel finden Sie unter www.polkaudio.com/education/article/SPL/ oder in den Richtlinien der Occupational Health and Safety Administration (OSHA) unter http://www.osha.gov/dts/osta/otm/noise/standards_more.html

ÜBERPRÜFUNG DES INHALTS

In jeder Laufsprecherpackung sollen den Sie Folgenden finden:

1. Zwei LC65Fx- oder zwei LC80Fx-Lautsprecher
2. Lautsprecher-Montageschablonen
3. Lackiermasken
4. Zwei perforierte Aluminiumgrills
5. LC65Fx/LC80Fx-Handbuch
6. Registrierungskarte

Wichtiger Hinweis: Wenn etwas fehl't oder beschädigt ist oder Ihr LC65Fx/LC80Fx-Lautsprecher nicht Funktioniert, Kontaktieren Sieitteibe sofort den Installations-Kundendienst von Polk Audio unter der Nummer (USA) 800-377-7655.

Die Installation ist ganz einfach: Loch schneiden,
Drahte einziehen und einfach Laufsprecher einschieben.
Rotationsnocken sichern den Laufsprecher zuverlüssig,
ohne weitere aufwändige Montage.

Weitere Informationen und exklusives Zubehör finden Sie unter www.polkaudio.com

INSTALLATIONSEMPFEHLUNGEN FÜR DIE OPTIMALE LEISTUNG

Wichtiger Hinweis: Sie sollenen sich mit den örtlichen Bau- und Feuer-schutzvorschriften gut auskennen und diese genau befolgen. Zudem sollenen Sie/genu wissen, was sich hinter der Wand oder Decke befindet, in die Sie die Laufsprecher installieren wollen. Verwenden Sie stets Kabel, die die entsprechenden Bau- oder Feuerschutzvorschriften erfüllen. Verwenden Sie mindestens 14-Gauge-Draht, um die Beste Soundqualität zu gewährleisten. (Hinweis: Die Verdraughtung solle am besten von einem Fachmann ausgeführ't werden.)

Beachten Sie bei der Installation von Lautsprechemn der LCi-Serie das Gewicht des jeweiligen Modells (siehe hierzu den Abschnitt „Datum") und die Stärke des Materials, in das Sie den Lautsprecher installieren. Passen Sie auch auf verborgene Stützbalken, elektrische Kabel oder Rohrleitungen in der Wand bzw. Decke auf, in der Sie die Lautsprecher installieren.

Wenn Sie sich nicht sicher sind, ob Sie die bereits genommen Fähigkeiten oder Werkzeuge besitzen, kontaktieren Sieitte ihren Polk Audio-Fachhandler oder einen professionellen Installateur.

Wenn Sie ein Performance-Gehäuse verwenden,lesen Sie sichitte die mitgelieferten Installationsanleitungen fur Performance-Gehäuse durch.

EMPFOHLENE DRAHTSTÄRKEN

Länge	Gauge-Wert
Längen bis zu 7,5 m	18 oder 16
Längen zwischen 7,5 und 15 m	16 oder 14
Längen zwischen 15 und 23 m	14 oder 12
Längen über 23 m	12

LC65FX/LC80FX-LAUTSPRECHER-INSTALLATION

Was Sie benötig:

• Bleistift zur Markierung der Installationsstelle.
• Stichsäge, Gipskartonmesser oder für das Material passendes Schneidewerkzeug, um Gipskartonplatten oder andere Wandmaterialien zu schneiden.
• Wasserwaage.
• Schraubendreher, am besten Elektrowerkzeug mit Kreuzschlitz-Einsatz.
• Bohrmsachine mit entsprechendem Bohrer (optional, um Schnitt in Wand zu beginnen).

LC80Fx

Folgen Sie mit dem Bleistift der Schablone.

Schneiden Sie das
Loch mit dem
passenden
Werkzeug aus.

LC65Fx

Folgen Sie mit dem Bleistift der Schablone.

Schneiden Sie das
Loch mit dem
passenden
Werkzeug aus.

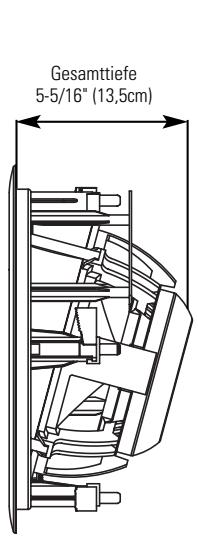

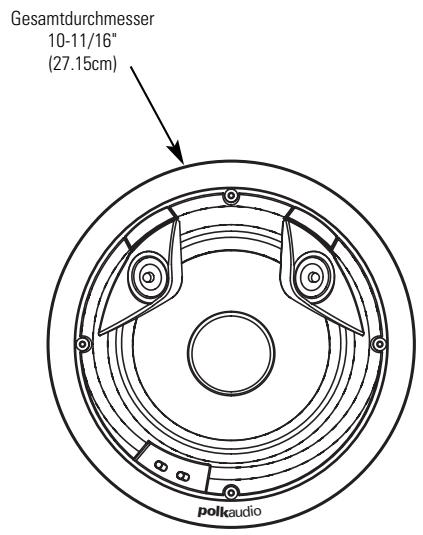

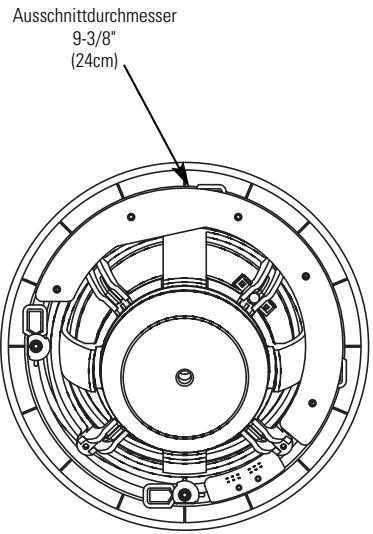

ABMESSAGEGEN

LC80Fx

Einbautiefe (Geht von 12,7 mm dicker Gipskartonplatte aus) 4-5/8" (11,75cm)

DATEN

Model	LC80FX
Empfohlene Verstärkerleistung (W/Kanal)	10-125W
Nennimpedanz	4 Ohms
Frequenzgang (+/-3 dB)	30Hz – 27kHz (80Hz-26kHz)
Leistung (2,83 V bei 1 M)	88db
Lautsprechergewicht	4 lbs. (1,81kg)

Model	LC65Fx
Empfohlene Veränderleistung (W/Kanal)	10-125W
Nennimpedanz	4 Ohms
Frequenzgang (+/-3 dB)	30Hz – 27kHz (45Hz-26kHz)
Leistung (2,83 V bei 1 M)	88db
Lautsprechergewicht	4,35 lbs. (1,97kg)

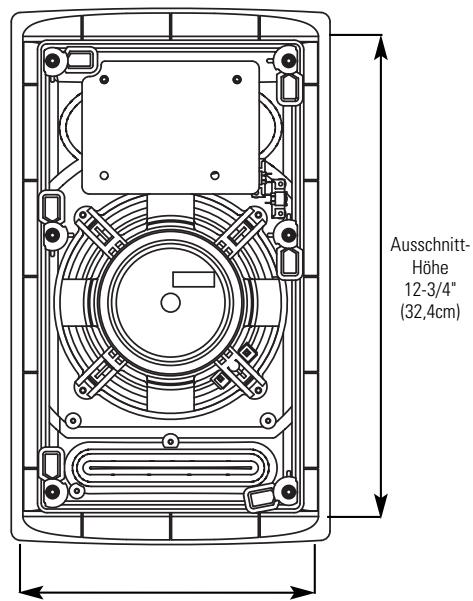

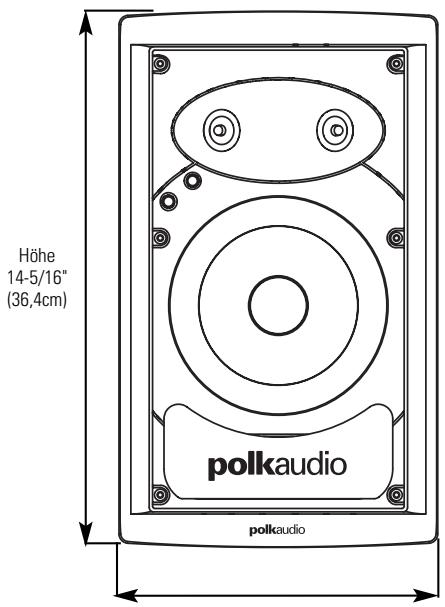

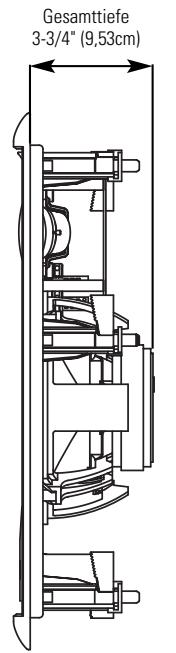

LC65FX

Breite 8-1/2" (21,59cm)

Einbautiefe (Geht von 12,7 mm dicker Gipskartonplatte aus) 3 - 1 / 4'' (8,26cm)

Ausschnitt-Breite 7-1/4" (18,41cm)

LAUTSPRECHERPLATZIERUNG

Der Polk Audio LCfx-Surround-Lautsprecher betiet Ihnen fast unbegrenzte Platzerungsoptionen. Sie sollenen sich die Platierung der Surround-Lautsprecher aber vorher gut überlegen, da bei der Installation ein Loch in die Wand oder Decke geschritten werden muss.

Linke/Rechte Ausrichtung: LCfx-Surround-Lautsprecher haben eine linke/rechte Ausrichtung, und jeder Lautsprecherträgt auf der Schallwand eine deutliche Markierung für die linke orderrechte Installation. Rechts und links werden damit von Ihrem Hörbereich aus definiert, wenn Sie in Richtung des Center-Lautsprechers sehen.

Ausrichtung des Treibers (LC80FX)

Der Treiber im LC80Fx mit einem starren Winkel von 15^ erfolgt es, den Mitteltöner auf den Hörbereich hin auszurichten, wenn der Lautsprecher vorne (Links/Mitte/Rechts) verwendet wird. Bei Verwendung als hinterer Surround-Lautsprecher oder hintere Lautsprecher in einem 6.1-oder 7.1-System richten Sie den Treiber auf den Hörbereich hin aus, um ein direkteres Klangfeld zu erzielen, oder auf eine Wand, um ein diffuseres Klangfeld zu haben.

KLANGBILD

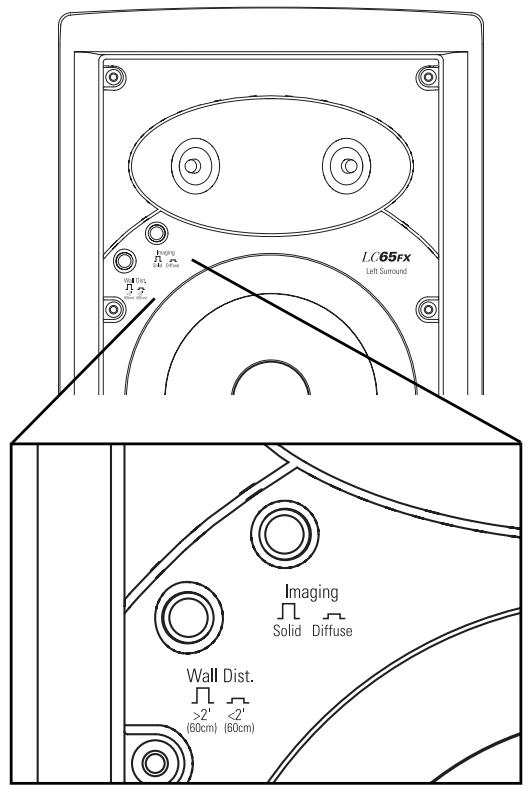

Schalter Solid/Diffuse (LC65Fx/LC80Fx)

LCFx-Surround-Lautsprecher bieten die umschaltbaren Klangbilder „Solid" und „Diffuse," mit denen Sie den gewünschten Surround-Effekt erzielen können.

Die Einstellung „Diffuse" erzeugt eine „Klang Wolke," in der Umgebungstone den Raum erfüllen.

Die Einstellung „Solid" erzeugt einen praziser ausgerichteten und lokalisierten Sound.

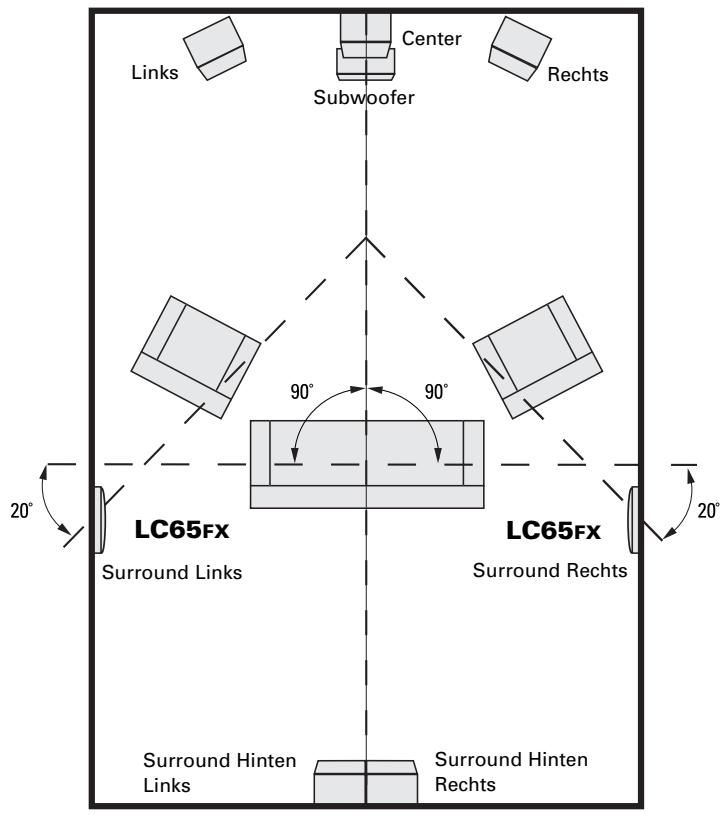

Die schematische Darstellung des Raums zeigt eine ideale Platzerung für alle Lautsprecher in einem 6.1- oder 7.1-System.

EMPFOHLENE EINSTELLUNGEN

Position der LC65Fx-Surround-Wandlautsprecher

Surround-Laatsprecher nahe an den Seiten des Hörbereichs und etwa 2 m hoch platziert Surround-Laatsprecher hinter dem Hörbereich und etwa 2 m hoch platziert

Position der LC80Fx-Surround-In Obergrenze

Surround-Loutsprecher nahe an den Seiten des Hörbereichs
Surround-Loutsprecher hinter dem Hörbereich

IKlangbildeinstellungen-Empfehlung

Diffuse

Solid

Diffuse

Solid

RAUMUMGEBUNGS-REGLER

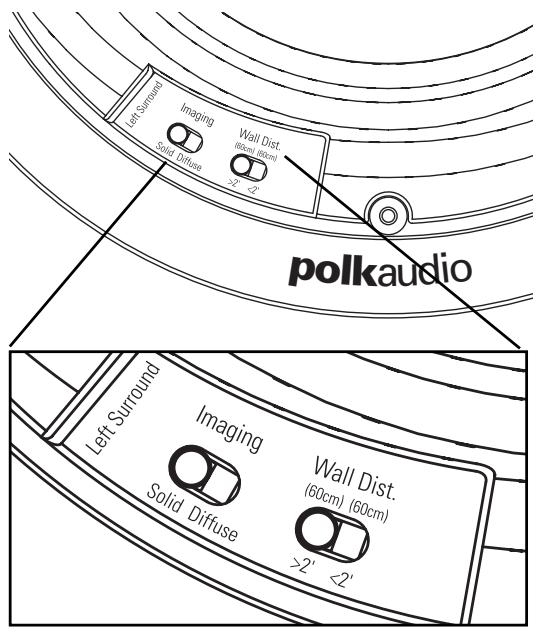

Wandentfernungsschalter

Wand- und Deckenlautsprecher klingen am besten, wenn sie mehr als 60 cm von den Seitenwänden entfernt platziert werden. Wenn Wandlautsprecher aus baulichen GründenNJaher als 60 cm von den Seitenwänden entfernt installiert werden,müssen, kann dies zu einem ,Frequenzbuckel"im Bereich zwischen 50 und 200Hz fuhren.Dadurch klingen die Wandlautsprecher eventuell zu drohnend.Der WandentfernungsschalterGLEicht den Frequenzgang aus und behebt das Drohnen,ohne den Tieffass zu entfern, was den Klang naturlicher macht.

Wenn der Laatsprecher weniger als 60 cm von der Wand enternt ist: Wandenternungsschalter ("Wall Dist.") auf <2> stellen. Die empfohlene Enternung der Laatsprecher von den Seitenwänden beträgt 60 cm.

LC80Fx

LACKIEREN DER WANDLAUTSPRECHERGRILLS

Lackieren der Wandlautsprechergrills

Der LC80Fx/LC65Fx wird mit jeweils einem perforierten Aluminiumgrill ausgeliefert. Der perforierte Aluminiumgrill kann lackiert werden.

Erforderliche Werkzeuge:

1. Gewünschte Farbe (Grills müssen spritzlackiert werden).
2. Eine Buroklammer oder ein Korkenzieher (zur Entfernung des lackierbaren Grills).
3. Kreppband.
4. Lackierschablone (liegt bei,deckt nicht lackierbare Teile ab).

Vorbereitung:

1. Trennen Sie die Teile des Laufsprechers: Wenn der Laufsprecher noch nicht installiert ist, kann man den Grill einfach dadurch entfernen, indem man die Klammerschrauben nach vorne druckt und den Grill voninnen vom Laufsprecher druckt.
2. Entfernen Sie den Stoffeinsatz im Innern des Laufsprechergrills.
3. Verwenden Sie beim Lackieren des Lautsprecherahmens die beiliegende Lackierschablone dazu, an der Vorderseite Treiber und Schallwand sorgfältig abzudecken. Sie konnen dies auch tun, wenn der Lautsprecher bereits installiert ist (beispielsweise, wenn Sie ein Zimmer neu streichen). Wenn Sie keine Lackierschablonden haben, konnen Sie die Lautsprecherkomponenten sorgfältig mit Papier und Kreppband abdecken. Entfern den Lautsprechergrill mit einer Buroklammer.

LC65FX

Lackieren des Aluminium-Gittergrills:

Der Laufsprechergrill der LCi-Serie verfügt über eine gleichmäßige Schutzlackierung. Diese Lackierung ist eine ideale Grundierung.

1. Lackieren Sie den Laufsprechergrill. Hinweis: Die Laufsprechergrills müssen spritz-lackiert werden. Verwenden Sie keinen Pinsel. Dicke, mit Pinsel aufgetragene Farbe kann die LÖcher des Grills verstopfen. Verwenden Sie)dünne, aufgespritzte Lackschachten. Wenn Sieinen Kompressor und eine Spritzpistole verwen den, müssen Sie die feinste, am weitesten zerstreute Einstellung wahlen. Passen Sie auf, dass Sie die LÖcher im Grill nicht mit Lack verstophen.
2. Wenn der Lack ganz getrocknet ist, bauen Sie den Grill vorsichtig wieder ein, indem Sieihn in seine Öffnung einfahren, so dass er gerade auf dem Rahmen aufsitzt. Gehen Sie dann von einer Ecke aus um den ganzen Laufsprecher herum und drücken Sie den Grill allmählich ein. Seien Sie vorsichtig, da der Grill durch übermöige Kraft leicht verbogen werden kann. Wenn der Laufsprechergrill richtig sitzt, horen Sie, wie er einschnappt.

Lackieren des Rahmens:

1. Lackieren Sie die frei liegenden (nicht abgedeckten) Teile. Tragen Sie mindestens zwei)dinne Lackschichten auf.
2. Wenn der Lack ganz trocken ist, entfernen Sie die Abdeckungen.

ITALIANO

INFORMAZIONI IMPORTANTI PER LA SICUREZZA LEGGERE PRIMA DI UTILIZZARE L'EIFUIPAGGIAMENTO
