MANUALE UTENTE LC65FX POLK AUDIO

Da parete/Da soffitto dalle prestazioni elevate

Altavoces Surround

1. Leggere queste istruzioni.
2. Conservare queste istruzioni.
3. Prestare attentione alle avertenze.
   4.Seguire tutte le istruzioni
4. Non utilizzato quello apparato vicino all'acqua.
5. Pulire solo con un panno asciutto.
6. Non bloccare alcuna aperture per la ventilazione. Installare secondo le istruzioni fornite dal fabbricante.
7. Non installare vicino a fonti di calore come ad esempio radiatori, camini, stufe o altre apparetti che generino calore, inclusi gli amplificatori.
8. Contattare personale di assistenza qualificato per qualsiasi intervento di assistenza. Ottenere assistenza se l'apparato è danneggiato in alcun modo, se è stato versato del liquido, se l'apparato è stato esesto a pioggia o umidità, se non funziona normalmente o se è caduto.
9. AVVERTENZA: per evitare i rischi di incendio e di scossa elettrica, non esporre l' apparato alla pioggia o all'umidità e non posizionare sull'unità alcun contentatore contente un liquido, come ad esempio un vaso.

Smaltimento del prodotto—Seguire le norme internazionali, nazionali e locali per lo smaltimento di"Thiso prodotto. Per ulteriori informazioni, contattare il proprio rivenditore oppure l'importatore/distributore nel proprio Paese. Per ottenere un elenco di importatori/distributori, visitare il situ Web Polk Audio www.polkaudio.com oppure contattare Polk Audio all'dinirizzo 5601 Metro Drive, Baltimore, Maryland 21215, USA -Telefon: [phone].

ATTENZIONE: USARE CAUTELA DURANTE L'ASCOLTO

Gli altoparlanti e subwoofer Polk Audio sono in grado di funzionare a volumi extremamente alto, che potrebbero causare lesions gravi oanche permanenti all'udito. Polk Audio, Inc. non sare responsabile di perdita dell'u-dito, lesioni personali o danni alle cose risultanti dal-l'abuso dei loro prodotti.

Tenere presenti queste linee guida e farsi guidare dal buon senso quando si regola il volume:

• Limitare l'esposizione prolongata a volumi superiors a 85 decibel (dB).

Per ulteriori informazioni sui livelli di sicurezza per l'ascolto, andare al site www.polkaudio.com/education/article/SPL/ o consultare le diretive OSHA (Occupational Health and Safety Administration, entecamericano per la salute e la sicurezza sul lavoro) sul site http://www.osha.gov/dts/osta/otm/noise/standards_more.html

COMPLETARE L'INVENTARIO

La scatola di ciascun altoparlante deve contentere i seguenti componenti:

1. Due altoparlanti LC65Fx o Due LC80Fx
2. Dime di fissaggio altoparlanti
3. Coperture di protezione alla vernice
4. Due griglie in alluminio perforato
5. Manuale dellLC65Fx/LC80Fx
6. Scheda di registrazione

Note importance: Nel caso in cui si notassero danni o parti mancanti, oppure se il diffusore LC65Fx/LC80Fx non dovesse funzionale, Notificatione immediamente il servizio assistenza installmenta Polk Audio al numero 800-377-7655.

L'installazione è simplicissima: praticare un foro, introdurre i cavi, insere l'altoparlante e bloccarlo medi-ante le camme girevoli.

Per ulteriori informazioni e accessori esclusivi visitare il sito www.polkaudio.com

INSTALLAZIONE CONSIGLIATA PER PRESTAZIONI OTTIMALI

Nota importante: è necessario conoscere e seguire tutte le norme locali in materia edilizia e di sicurezza antincendio. è inoltre necessario familiarizzarsi con l'area dietro la parete o al soffitto nel quale si prevede di installare i diffusori. Utilizzato sempre cavi che permettanto di rispettoare le norme edilizia e di sicurezza antincendio appropriate. Per ottenere la migliorie qualita del suono, si consiglia di utilizzato cavi con 14 AWP di spessore minimo. (Note: per effettuire il cablaggio si consiglia di utilizzato professionisti esperti.)

Durante l'installazione nella parete dei diffusori dellaserie LCi, prestare attenzione al peso del modello specifico (vedere la pagina delle caratteristiche tecniche per il peso del proprio modello) e alla robustezza del materiale nel quale viene installato il diffusore. Prestare attenzione a travetti nascosti, cavi elettrici e tubature nella parete o nel soffitto nel quale vengono installati i diffusori.

Qualora non si disponga dell'esperienza o degli strumenti necessari per effettuare l'installazione, rivolgersi al proprio rivenditore Polk Audio o un installmentore professionista.

Se si usa una cassa per prestazioni elevate, consultare le istruzioni per l'installazione allegate alla cassa stessa.

CAVI CONSIGLIATI

Distanza	Spessore (AWP)
Fino a 7,5 m	18 o 16
Più di 7,5 m ma meno di 15 m	16 o 14
Più di 15 m ma meno di 22,5 m	14 o 12
Più di 22,5 m	12

INSTALLAZIONE DEL DIFFUSORE LC65Fx/LC80Fx

Sono necessari:

• Matita per contrassegnare la posizione in cui effettuare l'installazione.
• Sega, lama o altri strumento necessario per tagliare il cartongesso o altre materia nella superficie della parete.
• Livella a bolla.
  Cacciavite (preferibilmente elettrico) con punta a stella Phillips.
• Trapano elettrico con la punta appropriata (facoltativo, per iniziare a tagliare la parete).

LC80Fx

Tracciare attorno alla dima.

Tagliare il foro con lo strumento appropriato.

LC65Fx

Tracciare attorno alla dima.

Tagliare il foro con lo strumento appropriato.

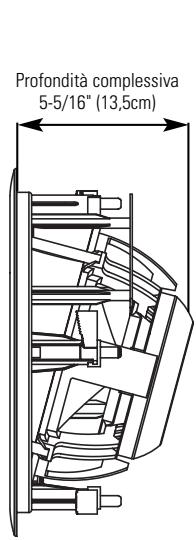

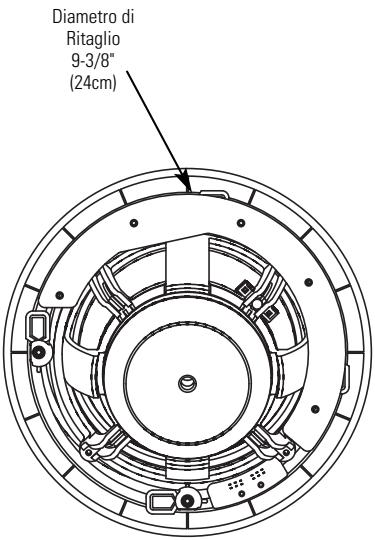

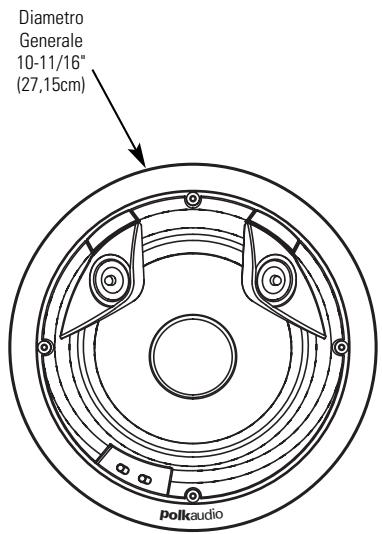

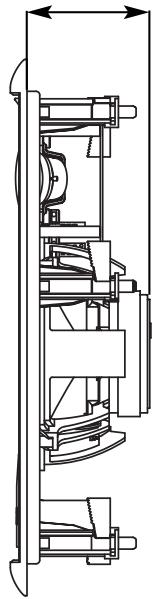

DIMENSIONI FISICHE

LC80Fx

Profondità di fissaggio:
(sucartongesso da 12,7mm)
4-5/8" (11,75cm)

CARATTERISTICHE TECNICHE

Modello	LC80FX
Amplificazione consigliata (W per canale)	10-125W
Impedenza (nominale)	4 Ohms
Risposta in frequenza (+/-3 dB)	30Hz - 27kHz (45Hz-26kHz)
Efficienza (2,83 V a 1 M)	88db
Peso del diffusore	4 lbs. (1,81kg)
Modello	LC65Fx
Amplificazione consigliata (W per canale)	10-125W
Impedenza (nominale)	4 Ohms
Risposta in frequenza (+/-3 dB)	30Hz - 27kHz (45Hz-26kHz)
Efficienza (2,83 V a 1 M)	88db
Peso del diffUSORE	4,35 lbs. (1,97kg)

LC65FX

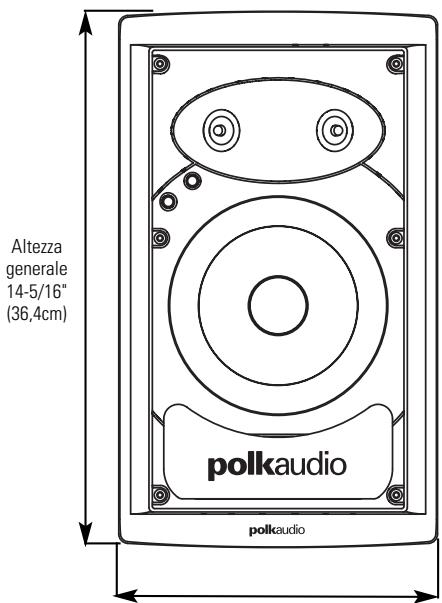

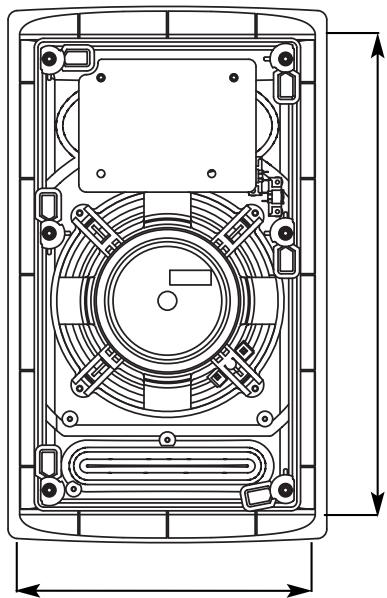

Larghezza generale
8-1/2" (21,59cm)

3-3/4" (9,53cm)

Profondità complessiva

Profondità di fissaggio:
(sucartongesso da 12,7mm)
3-1/4* (8,26cm)

Larghezza dell'apertura
7-1/4" (18,41cm)

Altezza

dell'aperture

12-3/4

(32,4cm)

COLLOCAZIONE DEGLI ALTOPARLANTI

Gli altoparlanti surround Polk Audio LCfx possono essere collocati pressoché ovunque; occorre tuttavia valutare attentamente il punto prescelto in quanto l'installazione richiede di praticare un foro nella parete o nel soffitto.

Orientamento a Sinistra/Destre: Gli altoparlanti surround LCfx prevedono un orientamento a sinistra/ destra e il diaframma di ciascun altoparlante è chiaramente contrassegnato per indicare l'installazione a sinistra o a destra; queste due direzioni sono definite in relazione all'area di ascolto, osservando il canale centrale dell'impiano.

Orientamento del driver (LC80Fx)

Il driver ad angolo fisso di 15^ integrato nell'LC80Fx permette di orientare il midrange verso l'area di ascolto quando lo si usa per la sezione frontale (sinistra-centrodestra). Quando,invece si adoperano i diffusori come surround posteriori o altoparlanti posteriori 6.1 o 7.1, orientare il driver verso l'area di ascolto o verso una parete,secondo che si voglia ottenere un suono più direzionale o più distribuito.

IMMAGINE AUDIO

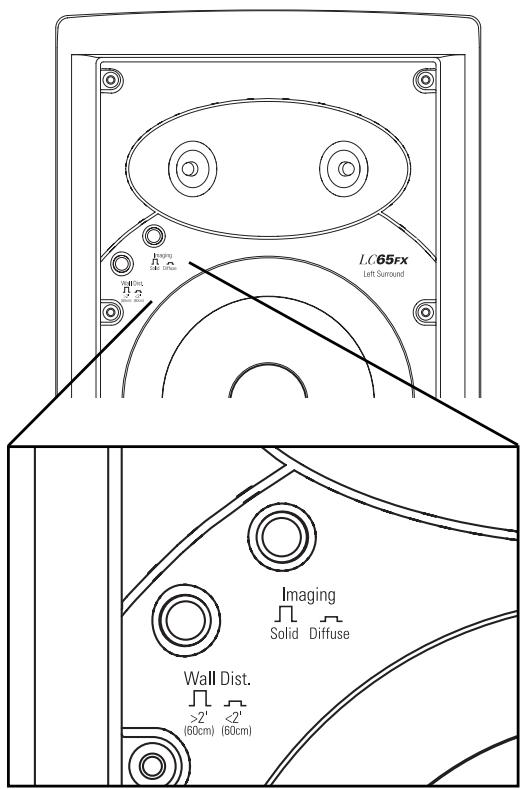

Selettore "Solida/Diffusa" (LC65FX/LC80FX)

Gli altoparlanti surround LCfx permiettono di scegliere tra un'immagine "Solida" e una "Diffusa" per create I'effetto surround desiderato.

Un'immagine "Diffusa" corrisponde a una distribuzione sonora uniforme: il suono "circonda" l'ascoltatore.

Un'immagine "Solida" corrisponde a una distribuzione sonora più direzionale e localizzata.

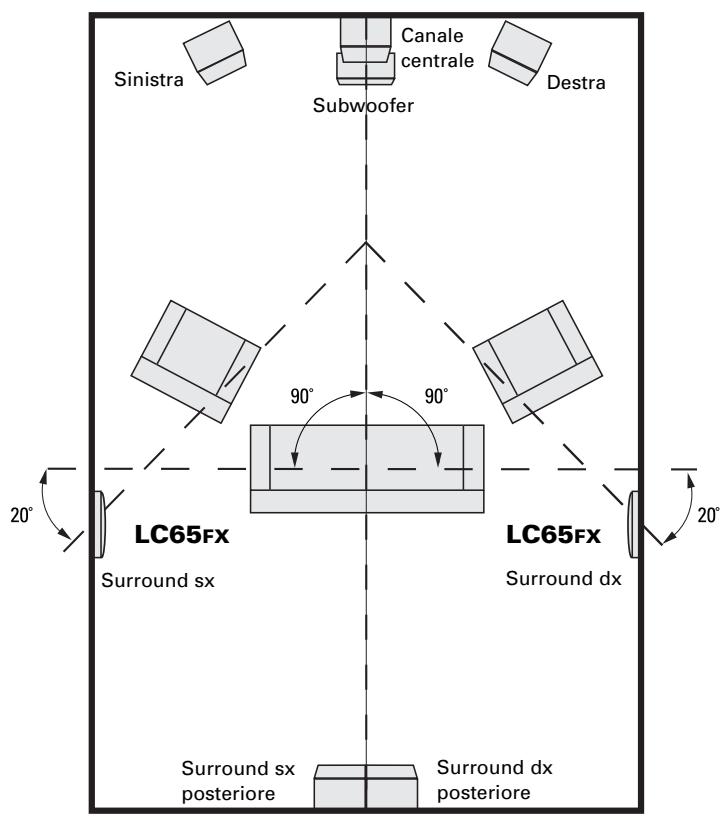

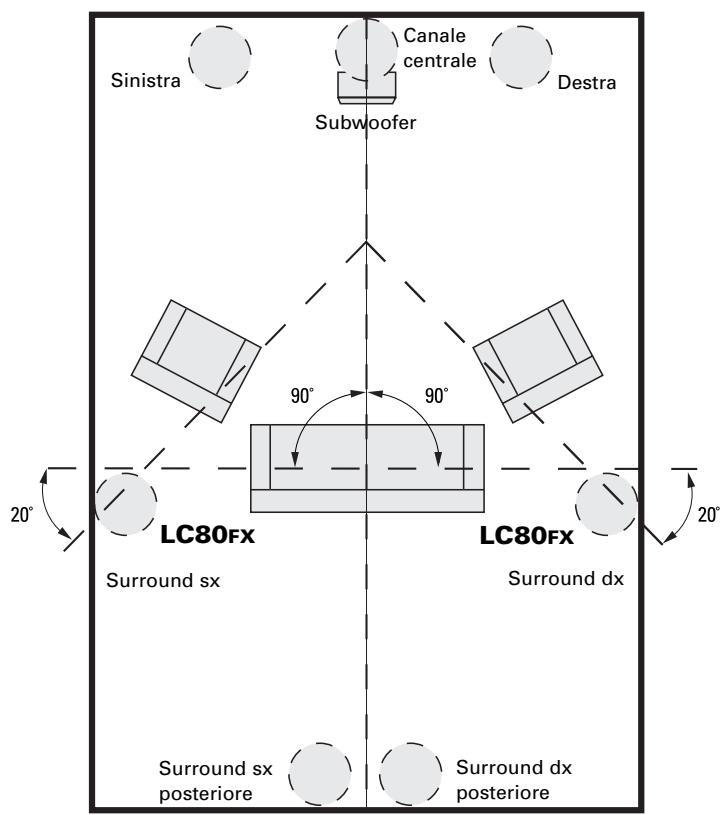

Il disegno schematico della sala rappresenta la disposizione ideale di tutti gli altoparlanti di un impianto 6.1 o 7.1.

CONSIGLI PER LA DISPOSITIONE

Disposizione dei surround da parete LC65Fx

Gli altoparlanti surround devono essere in prossimità, direttamente ai lati dell'area di ascolto e a circa 1,8 metri dal pavimento.

Altoparlanti surround situati diaestro l'area di ascolto e a circa 1,8 metri dal pavimento.

Disposizione dei surround da soffitto LC80Fx

Gli altoparlanti surround devono essere in prossimità, direttamente ai lati dell'area di ascolto

Altoparlanti surround situati dia metro l'area di ascolto

Consiglio sull'impostazione dell'immagine audio

Diffusa

Solida

Diffusa

Solida

COMANDI PER L'AMBIENTE ACUSTICO

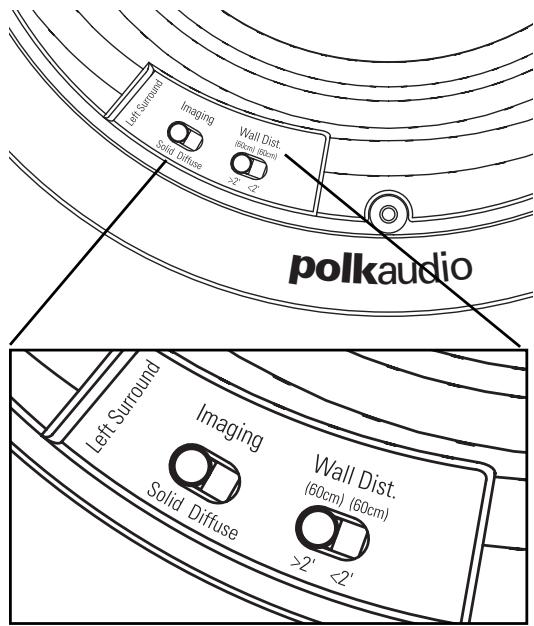

Interruttore di distanza dalla parete

Gli altoparlanti da parete e da soffitto offrono risultati ottimali se sono collocati a più di 60 cm di distanza dalle pareti laterali; se non è possibile disponiti soddisfacendo但这a condizione, la prossimità della superficie può far diventare "rumorosa" la risposta in frequenza tra 50 e 200 Hz: gli altoparlanti da parete generano rimbombi. L'apposto interrupttere regolarizza la risposta eliminando la rumorosità senza compromettere la risposta ai bassi; si ottiene così un suono più realistico

Se gli altoparlianti sono situati a una distance inferiore a 60 cm da una parete: azionare l'apposto interrupttre ("Wall Dist.") per compensare l'effetto. La distance consigliata per gli altoparlianti dalle pareti laterali è di almono 60 cm.

LC80Fx

VERNICIATURA DELLE MASCHERINE DA PARETE

Verniciatura delle mascherine da parete

I modello LC80Fx/LC65Fx è fornito con una griglia in alluminio perforato, verniciabile.

Strumenti necessari:

1. Vernice (utilizzato verniciatura a spruzzo per le mascherine).
2. Una graffetta o un cavatappi (per rimuovere la mascherina verniciabile).
3. Nastro adesivo protettivo
4. Copertura per verniciatura (inclusa, copre le parti da non verniciare).

Preparazione:

1. Separare le parti del diffusore. Se il diffusore non è ancora installato, rimuovere la mascherina premendo simplicamente le viti di lavoro in avanti per separare la mascherina dal diffusore dall'interno.
2. Rimuovere il filtro in tessuto dall'interno della mascherina.
3. Quando si vernicia la cassa del diffusore, utilizesce le copertura per verniciatura incluse per copire la parte anteriore dei diffusori per proteggere i driver e i baffle. Ciò più essere fattoanche quando il diffusore è montato nella parete (per esempio quando si vernicia la stanza). Se le copertura non fosso più disponibili, copire attendamente i componenti del diffusore utilizingando carta e nastro adesivo protettivo. Per rimuovere la mascherina, utilizesze una graffiti.

LC65Fx

Verniciare la mascherina in retina di alluminio: La mascherina del diffusore della series LCi è coperto con uno strato uniforme di vernice protettiva. Questo strato di vernice è ideale come mano di fondo.

1. Verniciare la mascherina.
   Note: Le mascherine devono essere verniciate a spruzzo. Non utilizzato un pennello, poiché la vernice potrebbe otturare i fori. Applicare uno strato sottile di vernice a spruzzo. Se si utilizza un compressore e una pistola a spruzzo, selezionare la modalità con il flusso più fine e diffuso. Prestareattenzione a non otturare i fori nella mascherina con la vernice.
2. Quando la vernice è completamente asciutta, reinstallare la mascherina inserendola nell'apposita rientranza in modo che sia appoggiata alla cassa. Partendo da un angolo, premere la mascherina un poco alla volta lungo il perimetro facendola entrare nella taccap assista. Eseguire esta operazione con cautela. Se si maneggia troppo duramente la mascherina, la si può piegare. Quando la mascherina è in completeness posizione, si nota uno "scatto."

Verniciare la mascherina:

1. Applicare la vernice alle parti non coperte. Usare due mani leggere di vernice.
2. Quando la vernice è completenesse asciutta, rimuovere il materiale di copertura.
