MANUAL DE UTILIZADOR XF5600 NEW POL

3) La lavadora está encendida (luz

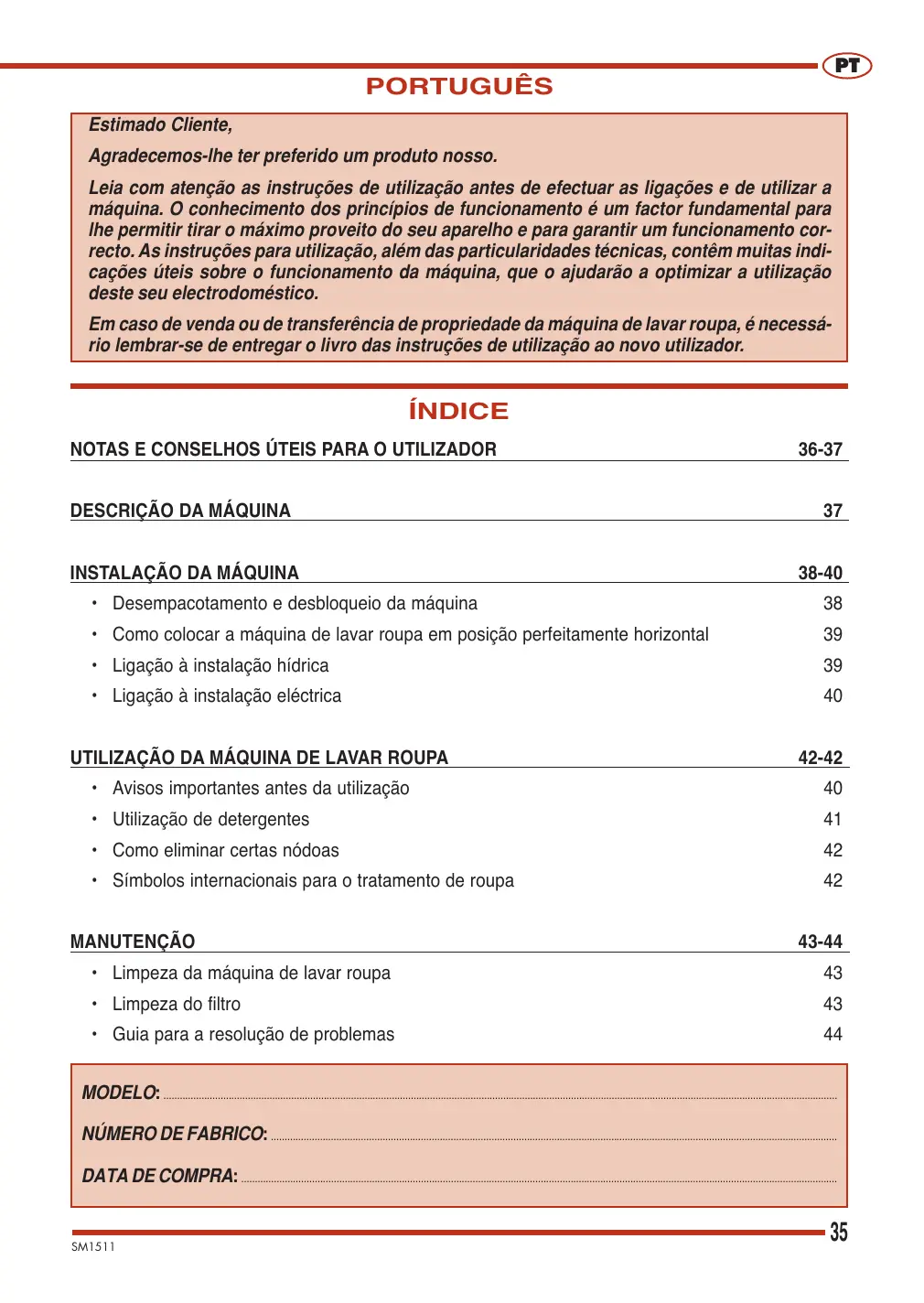

PORTUGUÊS Estimado Cliente, Agradecemos-lhe ter preferido um produto nosso. Leia com atenção as instruções de utilização antes de efectuar as ligações e de utilizar a máquina. O conhecimento dos princípios de funcionamento é um factor fundamental para lhe permitir tirar o máximo proveito do seu aparelho e para garantir um funcionamento correcto. As instruções para utilização, além das particularidades técnicas, contêm muitas indicações úteis sobre o funcionamento da máquina, que o ajudarão a optimizar a utilização deste seu electrodoméstico. Em caso de venda ou de transferência de propriedade da máquina de lavar roupa, é necessário lembrar-se de entregar o livro das instruções de utilização ao novo utilizador. ÍNDICE NOTAS E CONSELHOS ÚTEIS PARA O UTILIZADOR

DESCRIÇÃO DA MÁQUINA

INSTALAÇÃO DA MÁQUINA

• Desempacotamento e desbloqueio da máquina

• Como colocar a máquina de lavar roupa em posição perfeitamente horizontal

• Ligação à instalação hídrica

• Ligação à instalação eléctrica

• Avisos importantes antes da utilização

• Utilização de detergentes

• Guia para a resolução de problemas

NOTAS E CONSELHOS ÚTEIS PARA O UTILIZADOR ■ Este aparelho deve ser utilizado exclusivamente como máquina de lavar roupa para uso doméstico. Quaisquer outras utilizações são consideradas indevidas e, portanto, perigosas. ■ Qualquer alteração ou tentativa de modificação do aparelho podem ser perigosas para o utilizador e provocar danos na máquina de lavar de roupa. ■ Dado o grande peso da máquina de lavar de roupa, é necessário observar normas de segurança particulares durante a sua deslocação. ■ É proibida a utilização da máquina por crianças sem vigilância. ■ Qualquer alteração da instalação hídrica ou eléctrica tem de ser feita por técnicos autoriza-

dos. de esgoto, na medida em que Ao colocar o aparelho no loa sua temperatura pode ser cal de instalação, certifique-se elevada. Evite também o conde que o cabo de alimentação tacto com o vidro da porta não fica dobrado nem sujeito porque tende a aquecer dua compressões, e que fica rante a lavagem. acessível para eventuais in- ■ Lave somente tecidos que postervenções necessárias. sam ser lavados na máquina de lavar roupa. Em caso de Antes da activação da máquidúvida, poderá verificar as inna de lavar roupa, remova dicações do fabricante transcricompletamente a embalagem e os dispositivos de fixação tas nas etiquetas das peças de usados para o transporte (paroupa (ver “Símbolos para o rafusos de protecção). Caso tratamento de roupa”). contrário, corre o risco de da- ■ Antes de colocar a roupa dennificar seriamente a máquina tro da máquina, é necessário e o ambiente de sua casa. inspeccionar todos os bolsos A máquina de lavar roupa não para se certificar de que esdeve ser sobrecarregada. tão vazios. Objectos duros e pontiagudos como, por exemDurante o funcionamento do plo, moedas, alfinetes, preaparelho, evite o contacto gos, parafusos ou pedras pocom a água que sai do tubo Não ligue ou desligue a ficha na/da tomada de corrente eléctrica com as mãos molhadas A máquina de lavar roupa deve ser ligada a uma tomada de corrente eléctrica provida de ligação à terra e que cumpra os requisitos de segurança. É proibido ligar a máquina de lavar roupa à tomada eléctrica utilizando extensões ou fichas múltiplas. Não exponha o aparelho à acção das condições atmosféricas. No fim da lavagem, é necessário aguardar cerca de três minutos antes de abrir a porta. A máquina está equipada com um dispositivo de segurança no sistema de abertura que serve para proteger o utilizador de aberturas acidentais. Observação: nos modelos electrónicos a porta abrirá na altura em que acende a luz piloto “end”. Quando fizer revisões ou limpezas na máquina, lembre-se sempre de desligar previamente o aparelho da tomada de corrente eléctrica. No caso de desejar desligar a máquina de lavar roupa da tomada de corrente, não puxe o cabo eléctrico, puxe pela ficha. No fim cada lavagem, aconselhamos desligar sempre a ficha da tomada de corrente eléctrica e fechar a torneira da água.

NOTAS E CONSELHOS ÚTEIS PARA O UTILIZADOR dem provocar danos graves. ■ Não se podem lavar na máquina peças de roupa sujas de substâncias que contêm gasolina. No caso das nódoas terem sido eliminadas com produtos evaporantes, é necessário aguardar a evaporação total dos mesmos da superfície dos tecidos antes de os introduzir no tambor da máquina. ■ Não utilize na máquina detergentes próprios para lavar roupa‘à mão, porque a grande quantidade de espuma que formam pode danificar os elementos internos da máquina de lavar roupa. ■ No fim da lavagem de passadeiras, colchas ou outros tecidos com fibras compridas, é necessário lembrar-se de inspeccionar o filtro e, se necessário, limpá-lo. ■ Aconselha-se deixar a porta da máquina aberta no fim do ciclo de lavagem. ■ Não se pode tentar reparar sozinho as avarias do aparelho, porque as reparações que não são feitas por profissionais podem provocar danos graves e anulam o direito às reparações cobertas por garantia. ■ As reparações do aparelho só podem ser feitas por pessoal autorizado dos centros de assistência. Para as reparações deverão ser usadas unicamente peças sobresselentes originais. A EMPRESA FABRICANTE DECLINA TODA E QUALQUER RESPONSABILIDADE POR EVENTUAIS INCÊNDIOS PROVOCADOS PELA NÃO OBSERVÂNCIA DAS NORMAS DE SEGURANÇA E DAS INSTRUÇÕES DE UTILIZAÇÃO

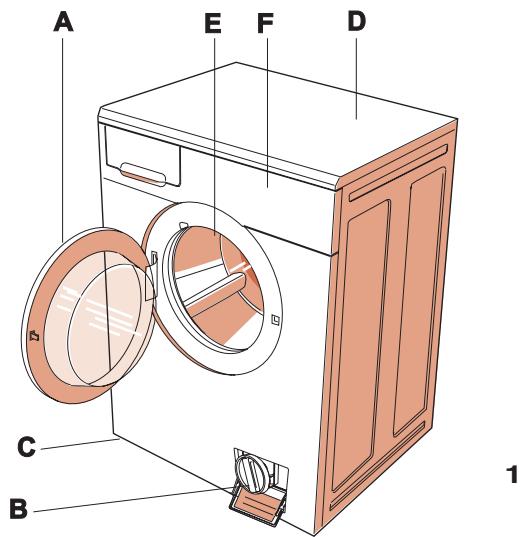

DESCRIÇÃO DA MÁQUINA

A máquina de lavar roupa é um electrodoméstico que lava qualquer tipo de tecido quando você desejar. na, muito ampla, facilita o car■ A estrutura da máquina foi ■ O painel de comandos foi conconstruída com painéis de regamento e descarregamencebido de modo a proporciochapa tratados e pintados de to da roupa. nar fácil utilização de todos os modo a conservar inalteradas programas de lavagem e se- ■ A enorme estabilidade da as suas qualidades estéticas máquina é dada graças à cagem desejados (ver painel ao longo do tempo. constante pesquisa dos técde comandos e tabela de pro■ O motor e todas as partes de nicos sobre o equilíbrio de gramas). movimento foram concebidos ■ A porta de abertura da máquimassas em movimento. e construídos de modo a garantir o máximo silêncio. ■ O tambor, de aço inoxidável, é amplo e de fácil acesso para oferecer uma melhor qualidade de lavagem e maior duração da roupa. A - Porta B - Filtro C - Pés reguláveis D - Tampo superior E - Tambor F - Quadro de comandos SM1511

INSTALAÇÃO DA MÁQUINA

A instalação da máquina deve ser feita por pessoal profissionalmente qualificado e de acordo com as instruções do fabricante. Uma instalação mal feita pode provocar lesões a pessoas e danos nos objectos. A máquina pode ser instalada em qualquer sítio, desde que a temperatura ambiente do local de instalação não seja inferior a 3ºC e que os cabos e tubos na traseira da máquina não tenham de ficar esmagados. Por necessidade de transporte, o grupo oscilante da máquina é fixado com 4 espaçadores com parafuso. Antes de pôr a máquina a funcionar, remova os espaçadores e os parafusos de fixação. Conserve-os para uma eventual mudança futura.

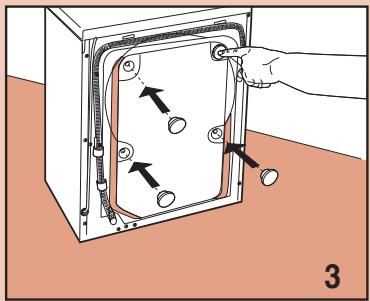

Tape os furos com as tampas próprias que encontrará dentro do saco de documentos que acompanha a máquina. Nota: No caso dos espaçadores estarem montados no interior da máquina, desmonte o painel traseiro, remova-os e volte a montar este‘último.

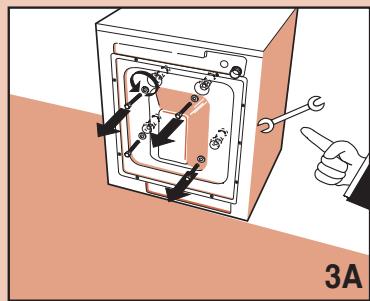

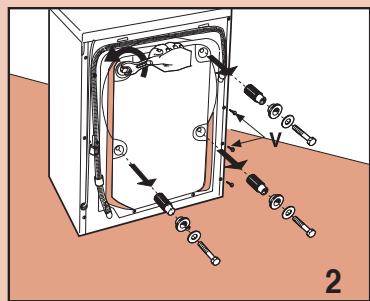

Por necessidade de transporte, o grupo oscilante da máquina é fixado com 4 espaçadores com parafuso. Antes de pôr a máquina a funcionar, remova os parafusos de fixação com uma chave.

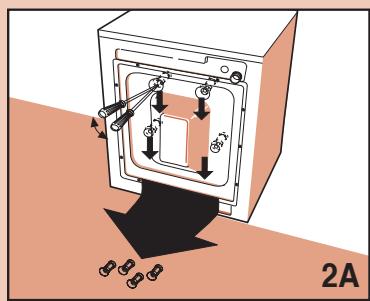

Introduza uma chave de parafusos nos orifícios e opere como indicado na figura para tirar os 4 espaçadores de plástico. Nota: No caso dos espaçadores estarem montados no interior da máquina, desmonte o painel traseiro, remova-os e volte a montar este último.

INSTALAÇÃO DA MÁQUINA

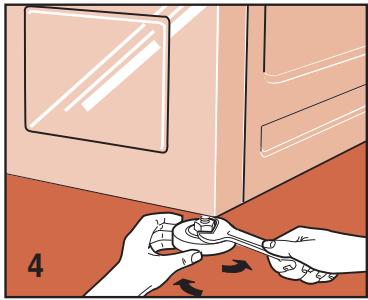

COMO COLOCAR A MÁQUINA DE LAVAR ROUPA EM POSIÇÃO PERFEITAMENTE HORIZONTAL Depois de ter decidido o sítio em que deseja montar a máquina, coloque a máquina perfeitamente horizontal, utilizando os pés reguláveis (Fig. 4). Dedique especial atenção à escolha da posição, à nivelação da própria máquina e à segurança das contraporcas. No caso da máquina não ter ficado perfeitamente horizontal, estará instável e o funcionamento será ruidoso, ficando sujeita aos danos consequentes que poderão verificar-se. No caso da máquina ser colocada sobre um pavimento de alcatifa,‘é necessário assegurar-se de que há livre circulação de ar entre a máquina de lavar e o pavimento. Não é aconselhável montar a máquina em locais cuja temperatura pode descer abaixo de 0ºC..

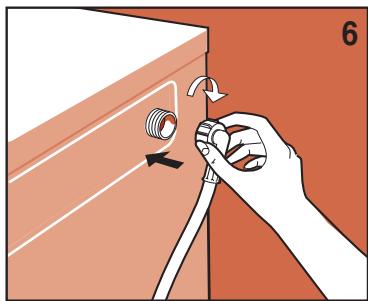

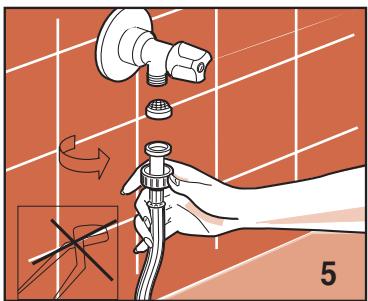

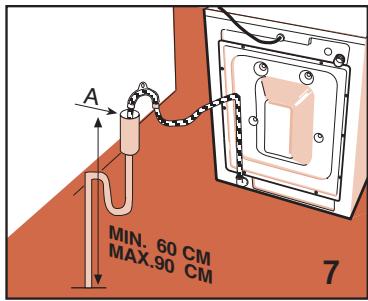

■ A pressão da rede hídrica deve estar compreendida entre 0,05 e 1,00 Mpa (0,5 - 10 bars) colocado a uma altura compreendida entre 60 cm e 90 cm (fig. 7). ■ Se for previsto que a água da ■ Antes de fazer a ligação, abra a máquina seja descarregada ditorneira e deixe correr uma cerrectamente para a canalização ta quantidade de água para limde esgoto, é necessário introduzir par os tubos das impurezas a extremidade livre do tubo da eventualmente existentes, como máquina na canalização de esgoareia, ferrugem (esta operação to cujo diâmetro interior não pode é muito importante no caso da ser inferior a 40 mm. máquina de lavar roupa ter estado inactiva durante muito tem6 po ou no caso de ser ligada a uma canalização de água nova). ■ O tubo de alimentação de água deve ser ligado a uma boca de água fria com rosca de 3/4". ■ Entre a torneira e o tubo, introduza o filtro vedante que acompanha a máquina de lavar roupa e a seguir atarraxe-o à mão de modo a ficar muito bem apertado (fig. 5). ■ É importante não conectar hermeticamente o tubo da máquina à ■ Ligue o tubo de alimentação (fig. canalização de esgoto para evitar 6). encher o sifão de ar e, ■ Durante a lavagem, a torneira de consequentemente, provocar a alimentação de água tem de estar saída de água. completamente aberta. ■ No caso da água ter de ser ■ Tubo de esgoto da água deve ser descarregada para o lavatório ou

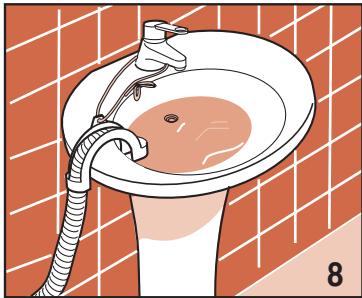

noutra zona de escoamento, é necessário reforçar previamente a extremidade livre do tubo, no ponto de dobragem, utilizando um gancho próprio, fornecido juntamente com a máquina. Coloque então o tubo na borda do lavatório e fixe o gancho de modo a impedir a queda do tubo (fig. 8). O lavatório deve ter o esgoto limpo para permitir que a água escorra livremente.

INSTALAÇÃO DA MÁQUINA

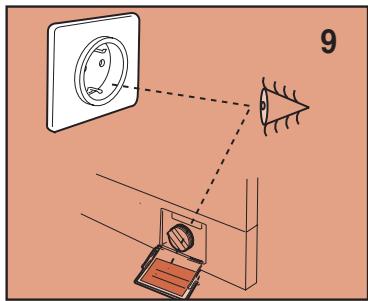

características. ■ Verifique se a tensão eléctrica indicada nos dados técnicos da ■ A tomada de corrente onde a chapa de características da máquina vai ser ligada deve ter máquina, colocada do lado de ligação à terra. Caso contrário, dentro da portinhola do filtro, o fabricante declina toda e corresponde à tensão de rede qualquer responsabilidade por da instalação eléctrica (fig. 9). ■ O interruptor diferencial e a to10 mada de rede devem ter as características necessárias para aguentar a carga máxima indicada na referida chapa de

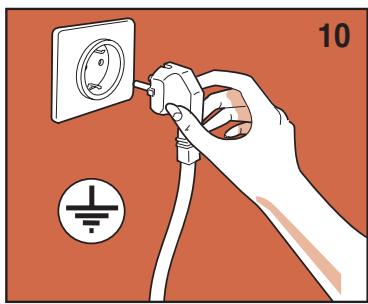

eventuais acidentes (fig. 10). ■ ■ Se a tomada onde se liga a ficha da máquina não funcionar ou não for adequada, tem de ser substituída por um electri- cista qualificado. É proibido ligar a máquina de lavar roupa à rede mediante utilização de elementos indirectos tais como extensões e fichas múltiplas. Durante a manutenção, a ficha da máquina tem de ser desligada da tomada de corrente. Não introduza e não extraia a ficha da tomada com as mãos molhadas. Se o cabo de alimentação estiver danificado, contacte o centro de assistência técnica especializado. Coloque o aparelho de modo a deixar o cabo de alimentação facilmente acessível e de maneira a poder desligá-lo em caso de necessidade. UTILIZAÇÃO DA MÁQUINA DE LAVAR ROUPA

AVISOS IMPORTANTES ANTES DA UTILIZAÇÃO

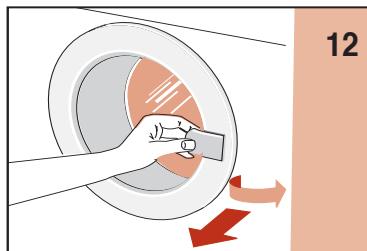

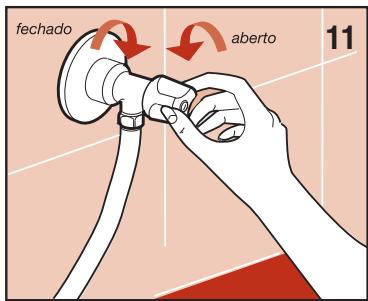

Atenção! Antes de fazer a primeira lavagem de roupa na máquina, é conveniente fazer um ciclo de lavagem curto, sem roupa. Deste modo poderá verificar o funcionamento da máquina e limpar o tambor. Sempre que lavar assegure-se de que: ■ as ligações hidráulicas estão bem feitas, o tubo de esgoto da máquina está bem posicionado (ver ligação hidráulica) e a torneira está aberta.

■ com as mãos secas, introduza a ficha na tomada de corrente. vocar danos na roupa, na máquina e no filtro.

■ separe a roupa de acordo com o tipo de tecido (ver etiquetas das peças de roupa) ■ certifique-se de que não há objectos nos bolsos da roupa que deseja lavar. Podem pro-

UTILIZAÇÃO DA MÁQUINA DE LAVAR ROUPA

UTILIZAÇÃO DE DETERGENTES

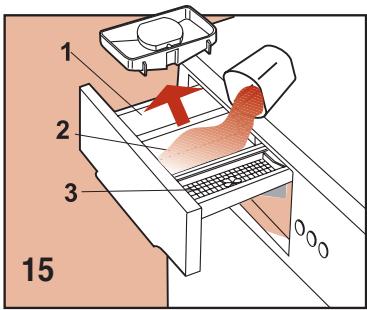

A máquina de lavar roupa tem uma gaveta destinada à introdução dos detergentes. Tem três divisões. divisão para detergente em pó destinado à pré lavagem ou a pôr a roupa de molho (1) divisão para detergente em pó destinado à lavagem normal (2) divisão para amaciador (3) Utilize detergentes com produção de espuma controlada e amaciadores (se for caso disso) indicados para máquinas de lavar roupa automáticas. Para as dosagens, siga as indicações dadas na embalagem.

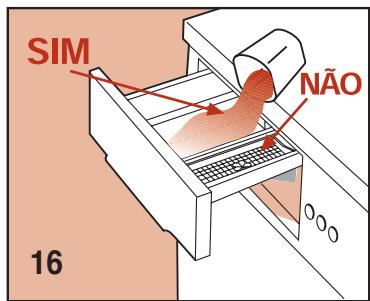

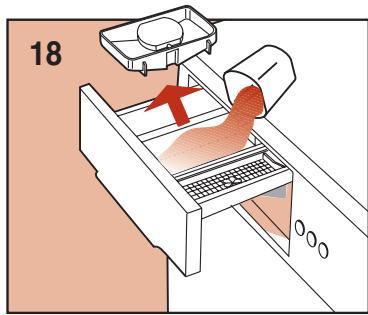

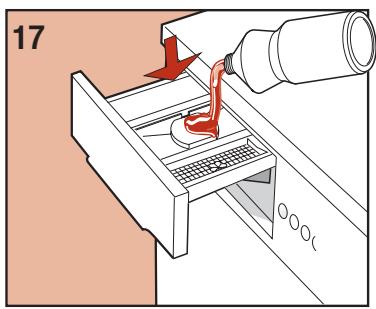

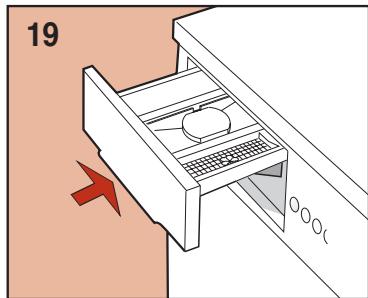

Nota: Detergente a mais pode provocar excesso de espuma e influir negativamente no resultado de lavagem. Detergente a menos pode provocar um resultado de lavagem não satisfatório. Nota: Quando se está a encher a gaveta com detergente é importante prestar atenção para não introduzir detergente na divisão destinada ao amaciador, caso contrário, o programa de enxaguamento é feito com espuma e os tecidos podem ficar manchados de branco. Do mesmo modo, se deixar cair amaciador na divisão do detergente, a eficácia de lavagem diminui. SE O MODELO PREVIR RECIPIENTE PARA DETERGENTE LÍQUIDO Nota: Quando usar detergente líquido (recomendado para programas sem pré lavagem), introduza o recipiente especial (se disponível) na divisão do meio “2” (conforme figura ao lado) e a seguir introduza o detergente líquido até este atingir o nível máximo indicado. Lembre-se de tirar o recipiente de detergente líquido quando usar sabão em pó. ■ feche a gaveta de detergente antes de começar a lavagem Atenção! Não tire a gaveta de detergente durante o funcionamento da máquina porque pode sair água.

DE FELTRO: limpe com um pano macio embebido em álcool etílico. Tome cuidado para não deixar alastrar a nódoa! ● HUMIDADE E MOFO: se o tecido tolerar lixívia, faça o ciclo de lavagem adicionando lixívia. Caso contrário, molhe a parte suja com água oxigenada 10 volumes e deixe actuar durante 10 ou 15 minutos. ● LIGEIRAS QUEIMADURAS DE FERRO DE ENGOMAR: siga as indicações dadas para

tirar nódoas de mofo e humidade. FERRUGEM: utilize produtos próprios para nódoas de ferrugem e siga as indicações do fabricante escritas na embalagem. PASTILHA ELÁSTICA: aplique gelo em cima do tecido, esfregue o mais possível e depois passe com um pano de algodão embebido em acetona. TINTA: não deixe a tinta secar. Limpe a zona suja com o solvente indicado na embalagem da tinta (por exemplo: água, terebintina, tricloroetileno) ensaboe e passe muito bem por água. BÂTON DOS LÁBIOS: as nódoas de bâton em tecidos de algodão e na lã eliminam-se com um pano embebido em éter. Para a seda é necessário usar tricloroetileno. ● VERNIZ DAS UNHAS: coloque papel absorvente sobre o tecido que tem a nódoa, depois humedeça o avesso do tecido com acetona, substituindo frequentemente o papel absorvente que está em cima da nódoa. Continue sempre procedendo da mesma maneira até eliminar a nódoa completamente. ● BORRAS OU ALCATRÃO: espalhe uma pequena quantidade de manteiga fresca em cima da nódoa, deixe actuar e depois lave com essência de terebintina. ● RELVA: ensaboe suavemente, utilize lixívia diluída. Para tecidos de lã também se podem obter bons resultados usando álcool a 90%. ● SANGUE: ponha a nódoa de molho em água fria com sal e depois lave com sabão de lavar roupa. SÍMBOLOS INTERNACIONAIS PARA O TRATAMENTO DE ROUPA Antes de introduzir as peças de roupa na máquina e de seleccionar o programa, é aconselhável examinar os símbolos que estão indicados na etiqueta do fabricante. O quadro abaixo pode ser útil para a interpretação dos símbolos.

MANUTENÇÃO A máquina de lavar roupa foi concebida de modo a precisar do mínimo de manutenção possível . É, no entanto, importante lembrar-se de a limpar assiduamente. Antes da limpeza, assegure-se de que o aparelho foi desligado previamente da rede eléctrica e de que alimentação de água está fechada. LIMPEZA DA MÁQUINA DE LAVAR ROUPA A estrutura exterior e as partes de plástico da máquina devem ser limpas exclusivamente com um pano húmido macio. - abra a gaveta dos detergentes;

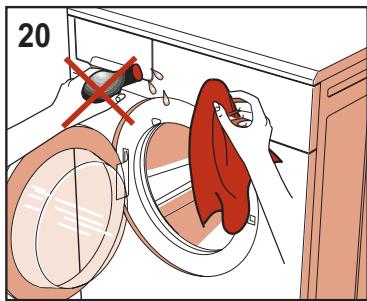

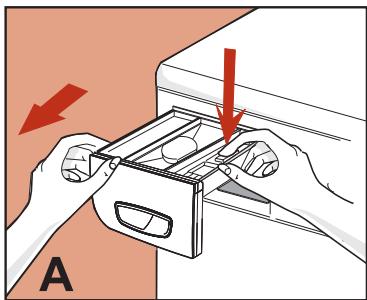

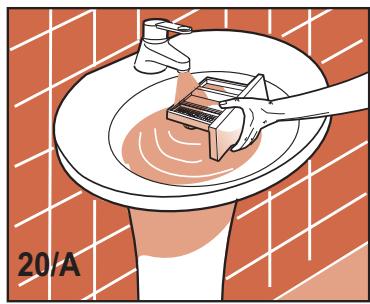

- carregue onde está escrito “PUSH” com a mão direita e, com a outra mão, extraia a gaveta puxando-a para si .(fig.A) 20/A ATENÇÃO! Não use, de modo nenhum, na limpeza da máquina substâncias químicas , produtos abrasivos, álcool, sabão, gasolina ou outros solventes porque a podem estragar. (fig. 20)

COMPARTIMENTO DE DETERGENTE

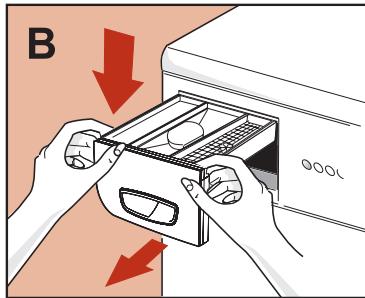

(Fig.A ou B, de acordo com o modelo)

• Se na divisão do amaciador “3” estiver escrito “PUSH”:
• Se na divisão do amaciador “3” não estiver escrito “PUSH”: No fim da lavagem, deixe a porta do tambor aberta durante algum tempo para deixar secar as partes de borracha. Lave os recipientes da gaveta de detergente periodicamente. No fim, extraia a gaveta dos detergentes e lave-a muito bem com água corrente (fig. 20/A). A seguir, coloque-a novamente na posição original - abra a gaveta dos detergentes; - agarre-a com ambas as mãos e exerça uma ligeira pressão para baixo; extraia a gaveta puxando-a para si.(fig. B).

Atenção!! Antes de dar início às operações que descrevemos abaixo, assegure-se de que a máquina está vazia. Não tire o filtro durante o funcionamento da máquina nem quando a máquina estiver cheia de‘água.

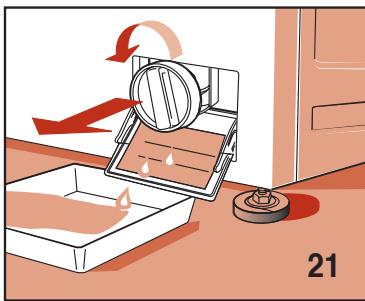

SM1511 Coloque um pano ou um prato ladeiro por baixo do filtro para recolher a água que ficou depositada no interior da máquina. Abra a portinhola do filtro. Desaperte o filtro e tire-o para fora, rodando no sentido contrário ao dos ponteiros do relógio (fig. 21) O filtro deve ser limpo periodicamente. Passe o filtro por água corrente e elimine todos os resíduos neles depositados. Atarraxe de novo o filtro no sentido dos ponteiros do relógio, assegurando-se de que fica hermeticamente fechado.

MANUTENÇÃO GUIA PARA A RESOLUÇÃO DE PROBLEMAS No caso da máquina não funcionar, antes de chamar a assistência técnica autorizada é aconselhável certificar-se de que a causa não seja uma das indicadas a seguir. A máquina não funciona (as luzes piloto de controlo não estão acesas)

1) Há tensão na rede

2) A ficha está bem metida na tomada de corrente

3) O botão On/Off está premido ou,

se não disponível, de que o botão programador está na posição de ligação, isto é, puxado para fora. A máquina não funciona (as luzes piloto de controlo estão acesas)

1) O botão programador está na posição correspondente ao programa seleccionado

2) A porta da máquina está bem fechada

3) O botão de “Start” está premido

(só para os modelos electrónicos)

4) Verifique as indicações seguintes

“A máquina de lavar roupa não carrega água” A máquina de lavar roupa não carrega água

1) Há água nos canos

2) O tubo de alimentação de água

está ligado à máquina

3) A torneira de alimentação de

4) O filtro está obstruído. Neste caso

limpe-o, mas não se esqueça de desligar previamente o aparelho da rede eléctrica A máquina de lavar roupa carrega e descarrega água continuamente

1) O tubo de esgoto da máquina está

A extremidade do tubo de esgoto máquina está, indevidamente, imersa na água A máquina não descarrega água e não faz centrifugação

3) O filtro do esgoto da máquina

4) Está seleccionada a função de

exclusão da centrifugação

5) Está seleccionada a função de

stop com água. A máquina vibra e faz barulho

1) Todas as protecções para transporte da máquina foram removidas.

2) A máquina está perfeitamente horizontal

3) A roupa volumosa, como lençóis,

toalhas, etc, não está toda concentrada só dum lado do tambor. A porta da máquina não abre

1) Aguarde 3 minutos após conclusão da lavagem ou, no caso da

máquina ser electrónica, aguarde que o led “Fim” acenda. A roupa não sai suficientemente centrifugada

1) A roupa tenha sido uniformemente distribuída no tambor

2) A velocidade de centrifugação

que foi seleccionada é correcta A máquina bloqueia-se durante a lavagem

1) Não haja falta de corrente

Há uma sobra excessiva de detergente na gaveta

1) A torneira de alimentação de

2) O filtro situado entre a torneira e

o tubo de alimentação está limpo No fim da lavagem a roupa não sai limpa

1) Não introduziu roupa excessiva

2) Tenha sido utilizada a quantidade de detergente devida

3) O programa de lavagem seleccionado é um programa apropriado

A roupa encolheu muito ou descolorou

1) O programa de lavagem seleccionado era o programa correcto

A máquina não seca (só para os modelos de lavar e secar)

1) A torneira de alimentação de

2) O filtro do esgoto da máquina

3) A máquina está ligada (luz piloto

4) O botão programador está colocado num dos passos stop com

5) O botão para regular o tempo de

secagem não está na posição “0”

6) O botão de “Meia Carga” está premido

7) O botão de “Exclusão de

centrifugação” não está premido. Se após a execução das funções descritas, o aparelho continuar a não funcionar correctamente, contacte o centro de assistência técnica autorizado mais próximo e descreva o defeito detectado. Agradecemos que indique por favor o modelo, o número de fabrico da máquina e o tipo de avaria detectada. Os dados do aparelho estão escritos no quadro de informações que está aplicado na portinhola do filtro. Estas informações darão ao operador do serviço de assistência técnica a possibilidade de procurar de antemão as peças sobresselentes necessárias e, portanto, garantir uma reparação rápida e eficaz da máquina.
