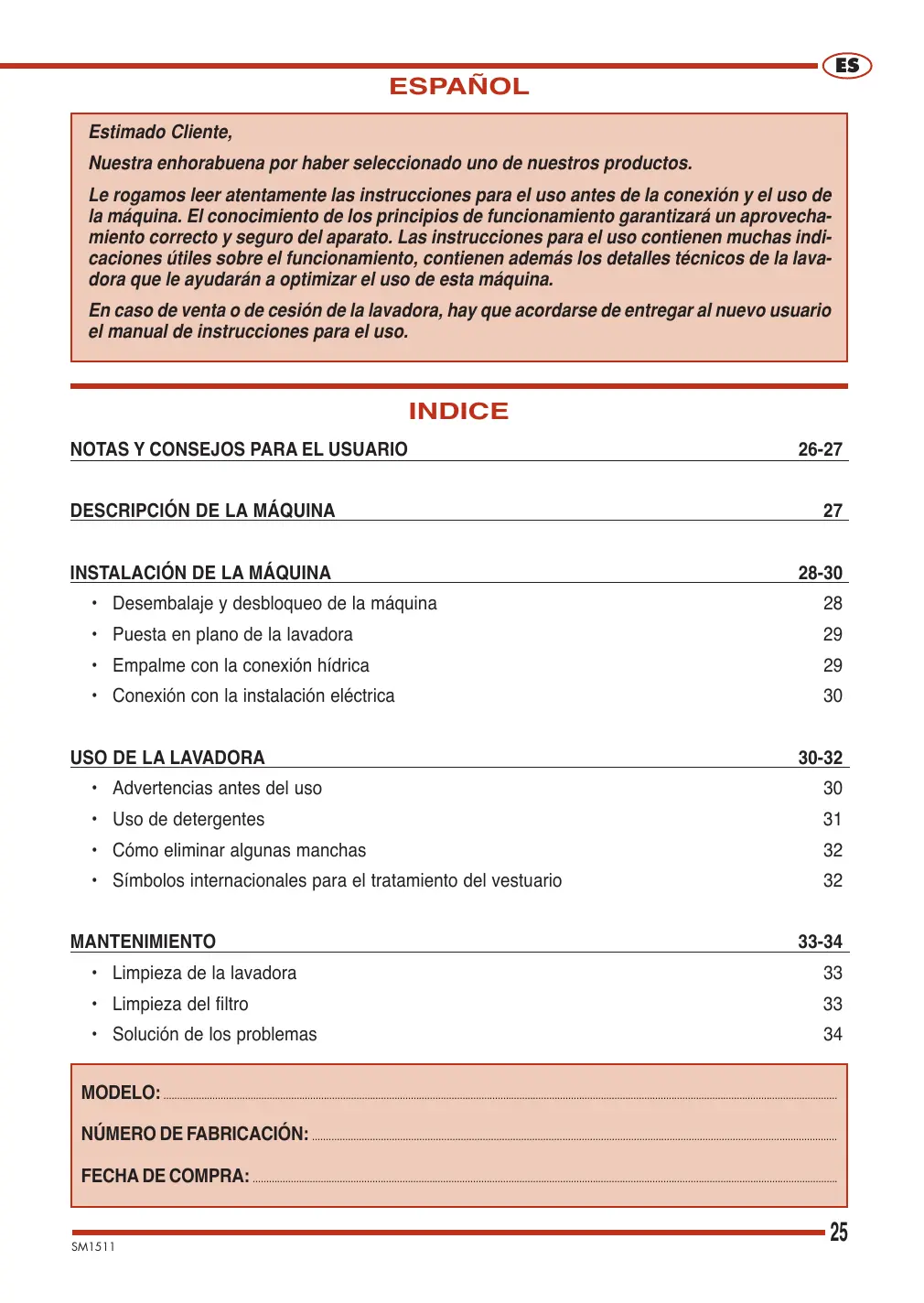

MANUAL DE USUARIO XF5600 NEW POL

ESPAÑOL Estimado Cliente, Nuestra enhorabuena por haber seleccionado uno de nuestros productos. Le rogamos leer atentamente las instrucciones para el uso antes de la conexión y el uso de la máquina. El conocimiento de los principios de funcionamiento garantizará un aprovechamiento correcto y seguro del aparato. Las instrucciones para el uso contienen muchas indicaciones útiles sobre el funcionamiento, contienen además los detalles técnicos de la lavadora que le ayudarán a optimizar el uso de esta máquina. En caso de venta o de cesión de la lavadora, hay que acordarse de entregar al nuevo usuario el manual de instrucciones para el uso. INDICE

NOTAS Y CONSEJOS PARA EL USUARIO

DESCRIPCIÓN DE LA MÁQUINA

INSTALACIÓN DE LA MÁQUINA

• Desembalaje y desbloqueo de la máquina

• Puesta en plano de la lavadora

• Empalme con la conexión hídrica

• Conexión con la instalación eléctrica

USO DE LA LAVADORA

• Advertencias antes del uso

• Cómo eliminar algunas manchas

• Símbolos internacionales para el tratamiento del vestuario

• Limpieza de la lavadora

• Solución de los problemas

NOTAS Y CONSEJOS PARA EL USUARIO

debe ser efectuado por téc■ El uso de este aparato debe del aparato evite el contacnicos autorizados. ser el de una lavadora para to con el agua que sale del uso doméstico cualquier tubo de desagüe porque ■ Al posicionar el aparato conotro uso debe considerarse puede tener una temperatutrole que el cable de alimenimpropio y por lo tanto pelira elevada, evite además el tación no sufra dobleces ni groso. contacto con el vidrio de la compresiones y quede acpuerta porque durante el la■ Cualquier modificación o incesible, para eventuales invado tiende a calentarse tento de manipulación del tervenciones. aparato puede ser peligro■ Lave exclusivamente tejidos so para el usuario y provo- ■ Antes de la activación de la destinados al lavado en lacar daños a la lavadora. vadora. Para cualquier duda lavadora, quite todo el emes posible controlar las inbalaje los bloqueos usa■ Considerado el notable dicaciones del productor dedos para transporte (torpeso de la lavadora, hay talladas en las etiquetas del nillos protección). que observar normas partivestuario (ver „Símbolos caso contrario, se puede culares de seguridad duranpara el tratamiento de los dañar seriamente tanto la te su desplazamiento. vestidos”). máquina como el ambiente ■ Está prohibido que los niños de la habitación. ■ Antes de introducir la ropa usen la máquina, sin vigilanen la lavadora es necesario cia. ■ La lavadora no debe sobrecontrolar que todos los bolcargarse. ■ Cualquier cambio de la inssillos estén vacíos. Los obtalación hídrica o eléctrica ■ Durante el funcionamiento jetos duros y puntiagudos No conectar o bien desconectar el enchufe de la toma de corriente eléctrica con las manos mojadas. La lavadora debe conectarse a una toma de corriente eléctrica provista de puesta a tierra y conforme a las exigencias de seguridad. Está prohibido conectar la lavadora a la toma eléctrica usando extensiones o enchufes múltiples. No exponer el aparato a los agentes atmosféricos. Al final del lavado es necesario esperar tres minutos aproximadamente antes de poder abrir la puerta en cuanto en la apertura se ha instalado un dispositivo de seguridad que protege contra las aperturas accidentales. N.B. en los modelos electrónicos la puerta se abre al encenderse la luz indicadora “final” . Al ejecutar las revisiones o las limpiezas acordarse de desconectar el aparato de la toma de corriente eléctrica. Si se desea desconectar la lavadora de la toma de corriente no tirar del cable eléctrico sino del enchufe. Después de haber terminado el lavado se aconseja desconectar el enchufe de la toma de la corriente eléctrica y cerrar el grifo del agua.

NOTAS Y CONSEJOS PARA EL USUARIO

■ Las reparaciones del apacomo, por ejemplo, moneinternas de la máquina. rato pueden ser efectuadas das, alfileres, clavos, torni■ Al final del lavado de alfomexclusivamente por el perllos o bien piedras pueden bras, edredones o bien otros sonal autorizado de los cenprovocar serios daños. tejidos con fibras largas hay tros de asistencia. Para las que recordarse de controlar ■ No es posible lavar en la lareparaciones deben usarse el filtro y, si es necesario, vadora ropa sucia con sussólo piezas de recambio orilimpiarlo. tancias que contienen benciginales. na. Si las manchas han sido ■ Se aconseja dejar abierta la eliminadas con productos vapuerta al final del ciclo de laporizados, antes de la carga vado. en la lavadora, hay que esLA EMPRESA PRODUCTORA perar la vaporización comple- ■ No intente reparar por sí RECHAZA CUALQUIER REsolo las averías del aparato ta de estas sustancias desde SPONSABILIDAD POR EVENporque las reparaciones la superficie de los tejidos. TUALES ACCIDENTES PROefectuadas por no profesioVOCADOS POR NO HABER ■ No usar detergentes para el nales pueden provocar seOBSERVADO LAS NORMAS lavado a mano porque la esrios daños y hacer caducar DE SEGURIDAD Y LAS INSpuma abundante que se forel derecho a las reparacioTRUCCIONES DE USO. ma puede dañar las partes nes bajo garantía.

DESCRIPCIÓN DE LA MÁQUINA

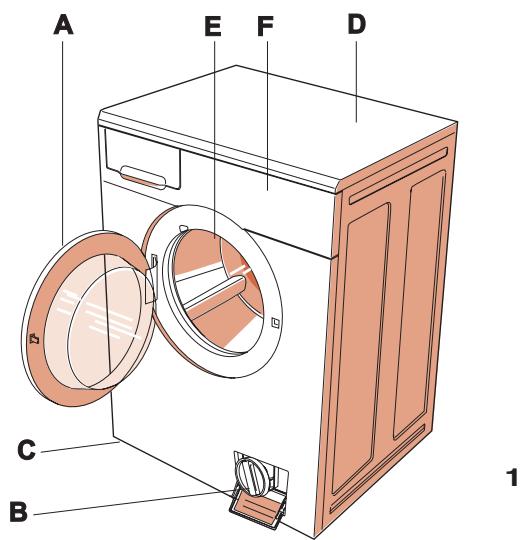

La lavadora es un electrodoméstico que lava cualquier tipo de tejido cuando usted lo desea. ■ La estructura ha sido realizada con ■ El panel de mandos encierra en ■ Su elevada estabilidad se ha paneles de chapa tratados y pinconseguido gracias a la constansi la posibilidad de usar fácilmentados de manera que sus cualidate investigación de los técnicos te todos los lavados y los secades estéticas puedan permanecer sobre los equilibrios de las mados deseados (ver tablero de inalteradas en el tiempo. sas en movimiento. mandos y tabla de programas). ■ El motor y todas las piezas en ■ La puerta, muy amplia, facilita la movimiento han sido estudiadas carga y descarga de la ropa. y realizadas de manera que garanticen el menor ruido posible. ■ La cuba de acero inoxidable es amplia y de fácil acceso para una mejor calidad del lavado y para una mayor duración de la ropa. A - Puerta B - Filtro C - Pies regulables D - Cubierta superior E - Tambor F - Tablero de mandos SM1511

INSTALACIÓN DE LA MÁQUINA

La instalación debe ser efectuada por personal profesionalmente cualificado, según las instrucciones del constructor, puesto que una instalación incorrecta puede causar daños a personas y cosas. La máquina puede instalarse en cualquier lugar siempre que la temperatura del entorno no sea inferior a los 3°C y los cables o tubos situados en la parte posterior de la máquina no queden aplastados. Por motivos de transporte el grupo oscilante de la máquina está bloqueado por 4 separadores con tornillos. Antes de poner en función la máquina quitar los separadores, y los tornillos de bloqueo, recuperar los tornillos y los separadores para eventuales traslados.

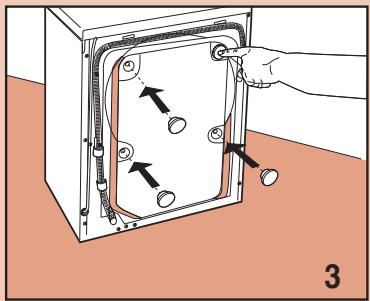

Cerrar los orificios con los tapones correspondientes suministrados en dotación que se encuentran en el interior de la bolsa con los documentos. N.B. Si los separadores permanecen en el interior de la máquina abrir el panel posterior, recuperarlos y volver a montar el panel.

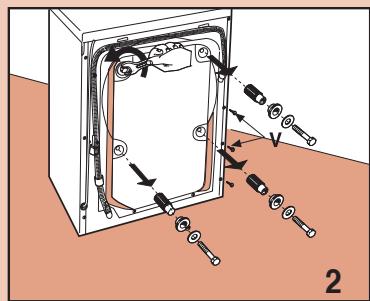

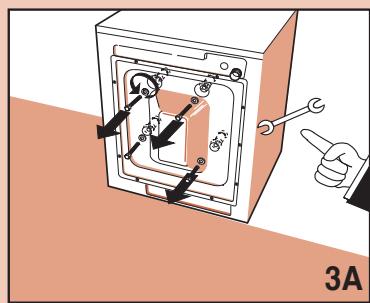

Por motivos de transporte el grupo oscilante de la máquina está bloqueado con 4 separadores con tornillos. Antes de hacer funcionar la máquina quitar los tornillos de bloqueo con una llave.

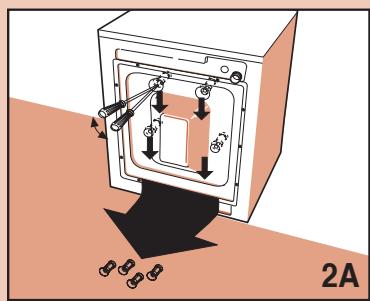

Introducir en los orificios un destornillador y operar como se indica en la figura para poder recuperar los 4 separadores de plástico. N.B. Si los separadores permanecen en el interior de la máquina abrir el panel posterior, recuperarlos y volver a montar el panel.

INSTALACIÓN DE LA MÁQUINA

NIVELADO DE LA LAVADORA

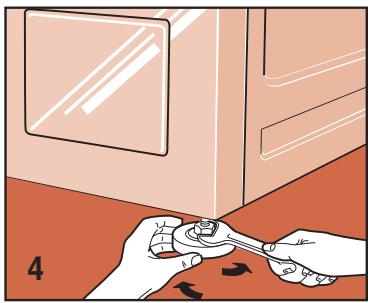

Después de haber seleccionado el lugar adecuado, nivelar bien la máquina usando los pies regulables (Fig. 4). Poner particular atención al seleccionar la posición, en nivelar bien la lavadora y en apretar las contratuercas. En el caso que la puesta en plano no haya sido ejecutada correctamente, la lavadora quedará inestable y el funcionamiento será ruidoso con los consiguientes daños. No es aconsejable montar la máquina en lugares donde la temperatura puede bajar por debajo de los 0°C

TOMA DE AGUA

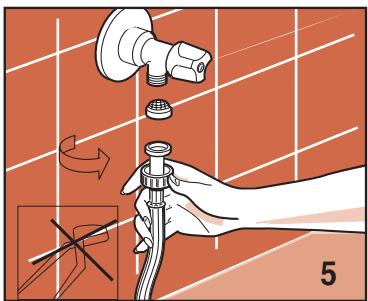

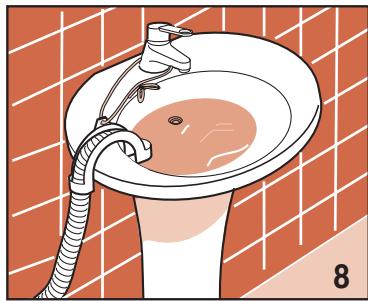

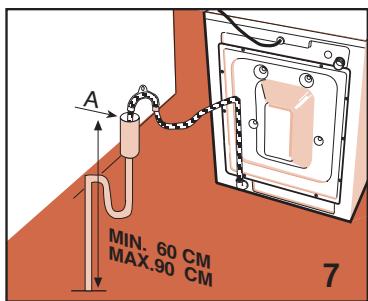

■ La presión en la red eléctrica ■ El tubo de descarga del agua debe estar incluida entre debe estar a una altura in0,05 y 1,00 MPa (0,5 - 10 cluida entre 60 cm y 90 cm bar.) (fig. 7). ■ Antes de la conexión, abrir el ■ Si está previsto el desagüe grifo y hacer salir una deterdel agua directamente en el minada cantidad de agua conducto de desagüe, el expara limpiar los tubos elimitremo libre del tubo de la mánando las impurezas como quina debe introducirse en arena, óxido (esta operación un conducto con un diáme8 es particularmente importantro interno no inferior a 40 te si la lavadora ha quedado mm. ■ Si el agua debe descargarinactiva durante largo tiemse en el lavatorio o en otra po o está conectada a una zona de descarga, el extretubería del agua nueva). mo libre del tubo debe reforzarse previamente en el ■ El tubo de alimentación del punto de pliegue con un agua debe conectarse a la gancho específico suministoma de agua fría con boca trado en dotación con la laroscada de 3/4”. vadora. Luego, poner el tubo ■ Entre el grifo y el tubo instaen el borde del lavatorio y lar el filtro guarnición sumifijar el gancho de manera nistrado con la lavadora, lueque el tubo no caiga (fig. 8). go atornillar a mano apretanEl lavatorio debe tener la

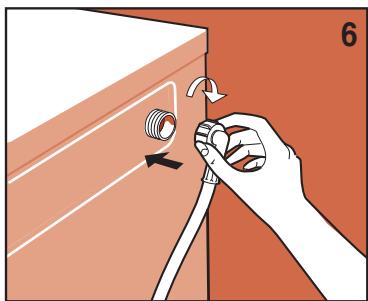

importante conectar do firme (fig. 5). descarga limpia para permiherméticamente el tubo de la ■ Conectar el tubo de alimentir que el agua corra libremáquina al conducto de destación (fig. 6). mente. agüe para evitar llenar de aire sifón por consi■ Durante el lavado la toma de guiente, provocar la salida alimentación del agua debe del agua. estar completamente abierta.

INSTALACIÓN DE LA MÁQUINA

CONEXIÓN ELÉCTRICA

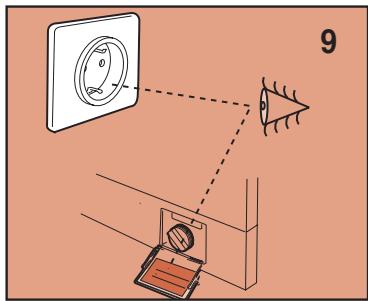

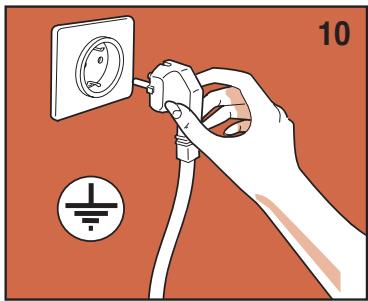

■ Comprobar que la tensión ■ La toma de corriente a la cual está conectada la máquina eléctrica indicada en los dadebe estar dotada de puesta tos técnicos de la tarjeta situaa tierra. En caso contrario, el da en el lado interno de la fabricante rechaza cualquier puerta del filtro, corresponda responsabilidad por posibles a aquélla de la red eléctrica accidentes (fig. 10). (fig. 9). ■ Está prohibido conectar la lavadora a la red a través de elementos indirectos como extensiones y tomas múltiples. ■ Dispositivos salvavidas, cables eléctricos y toma de la red deben tener parámetros adecuados para soportar la carga máxima indicada en la tarjeta. ■ No introducir y no quitar el enchufe de la toma con las manos mojadas.

■ Durante el mantenimiento la lavadora debe desconectarse de la corriente. ■ Si el cable de alimentación está averiado, llamar al centro de asistencia técnica especializado.

■ Si la toma en la cual se introduce el enchufe no funciona o bien no es adecuada, debe ser sustituida por un electricista cualificado. ■ Posicionar el aparato de manera que se pueda acceder con facilidad al cable de alimentación para poderlo desconectar en caso de necesidad.

USO DE LA LAVADORA

ADVERTENCIAS ANTES DEL USO

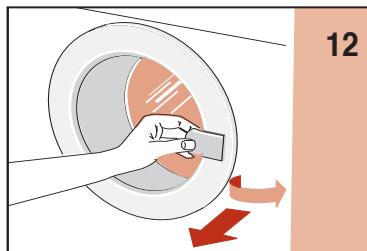

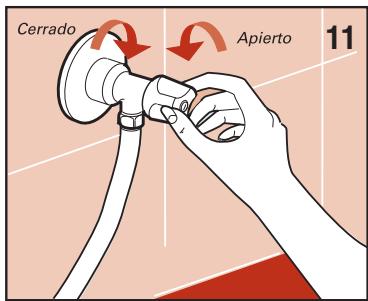

Atención: Antes de proceder al primer lavado de la ropa se ruega realizar un breve ciclo de lavado sin ropa. Esto permite verificar el funcionamiento de la lavadora y limpiar la cuba. En cada lavado controlar que: ■ las conexiones hidráulicas estén correctas, el tubo de desagüe esté bien posicionado

(ver toma de agua) que el grifo esté abierto. ■ con las manos secas introducir el enchufe en la toma de corriente. a la máquina o al filtro

■ dividir la ropa según el tipo de tejido (ver etiqueta del vestuario). ■ controlar que no hayan objetos en los bolsillos de la ropa que se va a lavar, pueden causar daños a la ropa,

USO DE LA LAVADORA

USO DE LOS DETERGENTES

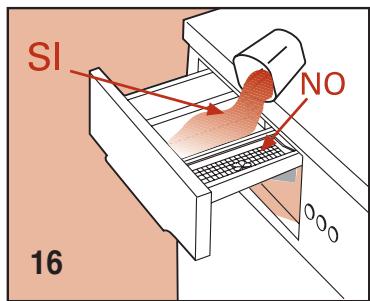

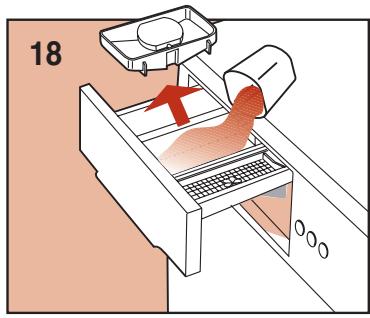

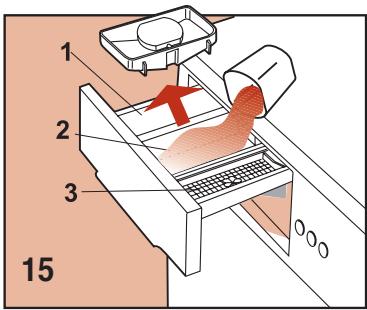

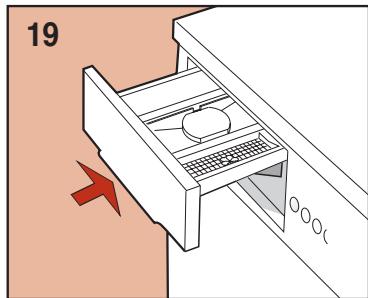

La lavadora está dotada de un compartimiento para los detergentes con tres cubetas. cubeta para detergente en polvo para el prelavado o bien para el remojo (1) cubeta para detergente en polvo para el lavado normal (2) cubeta para suavizante (3) usar un detergente con espuma controlada y suavizante (si es el caso) indicado para lavadoras automáticas. Para las dosis seguir las indicaciones escritas en el envase.

N.B. Las cantidades elevadas de detergente pueden producir demasiada espuma e influir negativamente en el resultado del lavado. Cantidades demasiado bajas pueden provocar un lavado no satisfactorio. N.B. Cuando se llena la cubeta del detergente es importante que éste no entre en la sección del suavizante en cuanto se produciría un aclarado con espuma, y los tejidos pueden quedar manchados de blanco. Viceversa si el suavizante entra en la sección del detergente reduce su eficacia. N.B. Cuando se usa el detergente líquido (recomendado para programas sin prelavado), introducir el contenedor especial (si previsto) en la cubeta intermedia ”2”(de la manera que se ilustra al lado), luego vaciar el detergente líquido hasta el nivel máximo indicado. Recuerde quitar el contenedor del detergente líquido cuando usa jabón en polvo. ■ cerrar el cajón del detergente antes de iniciar el lavado. Atención! No quitar el cajón del detergente durante el funcionamiento de la máquina, (puede salir agua.)

Existen algunas manchas que no pueden eliminarse de los vestidos sólo con el lavado en lavadora. Antes de limpiar a mano manchas de cualquier tipo efectuar una prueba en una parte poco visible de la prenda, iniciando desde el borde de la mancha y procediendo hacia su centro para evitar de este modo la formación de halos. A continuación indicamos diferentes modos para eliminar las manchas. ● CERA: Raspar la cera con una punta redondeada para no provocar daños al tejido, luego, poner el tejido entre dos hojas de papel secante, pasar la mancha debajo de la plancha caliente. ● BOLÍGRAFOS Y ROTULADORES: limpiar con un paño suave humedecido con alcohol etílico. Tener cuidado que no se extienda la mancha. ● HUMEDAD Y MOHO: si el tejido tolera bien el uso de la lejía, realizar el ciclo de lavado agregando lejía. En caso contrario, mojar la parte sucia con agua oxigenada de 10 volúmenes y dejar procesar por 10 o 15 minutos. ● QUEMADURAS LIGERAS DE PLANCHA: seguir las indicaciones para el moho y la humedad. ● ÓXIDO: usar productos para tejido manchado, luego, humanchas de óxido siguienmedecer el revés del génedo las indicaciones del proro con acetona cambiando ductor presentes en le ena menudo el papel secante vase del producto. que está sobre la mancha. ● CHICLES: pasar un cubito de Proceder de este modo hashielo por el tejido, fregar lo ta la completa eliminación más posible y luego pasar de la mancha. un paño de algodón hume- ● MORGA O ALQUITRÁN: aplicar en decido con acetona. la mancha un poco de mantequilla fresca, dejar reposar y ● BARNIZ: no dejar secar el barniz. Pasar en la zona luego lavar con esencia de tresucia el disolvente indicado mentina. en la confección del barniz ● HIERBA: enjabonar delicada(por ej. agua, trementina), mente, usar lejía diluida. enjabonar y luego aclarar. Para los tejidos de lana se ● BARRA DE LABIOS: las manpuede obtener un buen rechas sobre el algodón o bien sultado incluso con alcohol sobre la lana se eliminan al 90%. con un paño humedecido ● SANGRE: poner a remojo en con éter. agua fría agregando sal, lue● BARNIZ PARA LAS UÑAS: cologo, lavar con jabón para la ropa. car papel secante sobre el SÍMBOLOS INTERNACIONALES PARA EL TRATAMIENTO DEL VESTUARIO Antes de poner alguna prenda de ropa en la lavadora y seleccionar el programa correspondiente se recomienda examinar los símbolos ubicados en las etiquetas del productor. La tabla que se indica a continuación puede ser útil para la lectura de los símbolos.

MANTENIMIENTO La lavadora ha sido proyectada para reducir al mínimo el mantenimiento. En todo caso es importante recordar que se debe limpiar regularmente. Antes de la limpieza controlar que el aparato esté desconectado de la red eléctrica y que la alimentación del agua esté cerrada.

LIMPIEZA DE LA LAVADORA

La estructura externa y las partes de plástico de la lavadora deben limpiarse solamente con un paño suave húmedo.

abrir el compartimento de los detergentes;

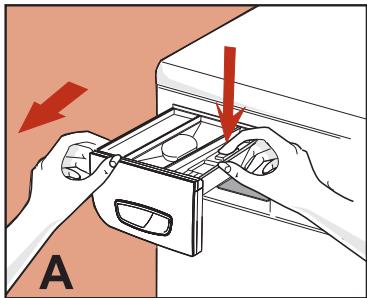

presionar con la mano derecha la leyenda «PUSH» y, con la otra mano, extraer la gaveta tirándola hacia sí (fig. A)

Si en la cubeta para el suavizante «3» no está presente la leyenda «PUSH»:

abrir el compartimento de los detergentes;

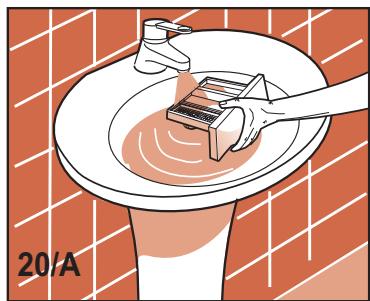

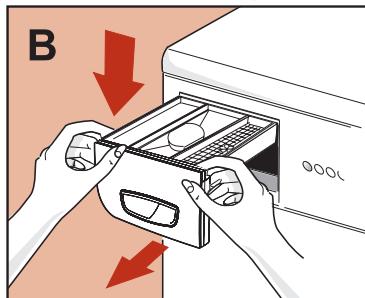

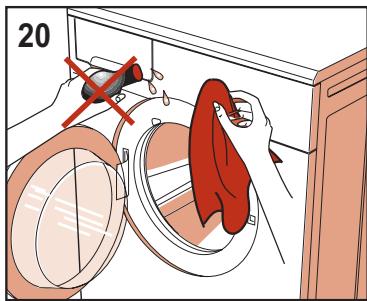

tomarlo con ambas manos, y ejercer una ligera presión hacia abajo; extraer la gaveta, tirándola hacia sí (fig. B). 20/A ATENCIÓN!! No utilizar de ninguna manera para la limpieza de la máquina sustancias químicas, productos abrasivos, alcohol, jabón, bencinas u otros disolventes porque pueden dañar la máquina. (fig.20) (Fig.A o B, según el modelo) Si en la cubeta para suavizante «3» está presente la leyenda «PUSH»: Al final del lavado dejar abierta la puerta por algún tiempo para secar las partes de goma. Lavar periódicamente las cubetas de los detergentes. Para hacer esto extraer el compartimiento de los detergentes y aclararlo debajo del agua corriente (fig.20/A). Luego introducirlo nuevamente.

LIMPIEZA DEL FILTRO

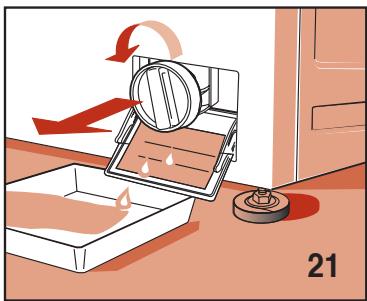

ATENCIÓN!! antes de iniciar las operaciones que se describen a continuación, controlar que la lavadora esté vacía. No quitar el filtro durante el funcionamiento de la máquina o cuando ésta última está llena de agua. Poner debajo del filtro un paño o bien un plato plano para recoger el agua que ha quedado en su interior. Abrir la puerta del filtro, destornillar y quitar éste último girando en sentido antihorario (fig.21).

SM1511 Aclarar el filtro con el chorro de agua corriente y eliminar todos los residuos. Volver a atornillar el filtro en sentido horario comprobando que esté cerrado herméticamente. El filtro debe limpiarse periódicamente.

SOLUCIÓN DE LOS PROBLEMAS

Si la máquina funciona mal, antes de llamar la asistencia autorizada se aconseja verificar que la causa no sea una de las que se ilustran a continuación. La lavadora no funciona (las luces indicadoras de control no están encendidas)

1) Hay tensión en la red

2) El enchufe está introducido correctamente en la toma de corriente

3) El pulsador On/Off está presionado, o si no está previsto ,si el mando del programador está en la posición de encendido es decir tirado hacia el exterior. La lavadora no funciona (las luces indicadoras de control están encendidas)

1) El mando del programador está

posicionado en el programa seleccionado

2) La puerta está cerrada correctamente

3) El pulsador ”Start” ha sido presionado (sólo para los modelos electrónicos)

4) Verificar, las indicaciones siguientes ”La lavadora no carga agua”

La lavadora no carga agua

1) Hay agua en los tubos

2) El tubo de carga está conectado a

3) El grifo de alimentación del agua

4) El filtro está atascado. En ese caso,

proceder a su limpieza desconectando el aparato de la red eléctrica La lavadora carga y descarga agua continuamente:

1) El tubo de desagüe se encuentra

a la altura adecuada (60-90 cm)

2) El extremo del tubo de desagüe

está sumergido en el agua La lavadora no descarga el agua y no centrifuga

1) El tubo de desagüe ha sido empalmado correctamente

2) El tubo de desagüe está doblado

3) El filtro de la descarga está cerrado

4) Si se ha seleccionado la función

de exclusión de la centrífuga

5) Si se ha seleccionado la función

de stop con agua. La lavadora vibra y hace ruido

1) Todas las protecciones para el

transporte se han quitado.

2) La lavadora está perfectamente nivelada

3) La lencería voluminosa como sábanas, manteles etc. está concentrada en una sola parte de la cuba

La puerta no se abre

1) Esperar 3 minutos después del

final del lavado o en caso de máquinas electrónicas, esperar el encendido del led ”final” La ropa no está suficientemente centrifugada

1) La ropa ha sido distribuida uniformemente en la cuba

2) Se ha seleccionado la correcta

velocidad de centrífuga La lavadora se detiene durante el lavado

1) Falta la corriente

Queda demasiado detergente en la cubeta

1) El grifo de alimentación del agua

2) El filtro que se encuentra entre

el grifo y el tubo de alimentación está limpio

3) Hay suficiente presiòn en la red

Después del lavado la ropa no está limpia

1) La cuba está demasiado cargada

2) Se ha usado la cantidad de detergente adecuado

3) Se ha seleccionado el programa

de lavado que corresponde La ropa se ha encogido o bien desteñido

1) Se ha elegido el programa de lavado correcto

2) Se ha seleccionado la temperatura de lavado correcta

La lavadora no seca (sólo para los modelos de lavadora secadora)

1) El grifo de alimentación del agua

2) El filtro de desagüe está limpio

3) La lavadora está encendida (luz

indicadora de control iluminada)

4) El mando del programador está

colocado en uno de los pasos de stop con el símbolo de secado.

5) Controlar que el mando de regulación del tiempo de secado

no esté en la posición (0)

6) Controlar si el pulsador (Media

carga) está presionado.

7) Que el pulsador de (exclusión

centrifuga) no esté presionado. Si después de la ejecución de las funciones descritas, el aparato aún no funciona correctamente señalar el defecto al centro de asistencia técnica autorizado más cercano. Se ruega comunicar el modelo, el número de fabricación y el tipo de avería. Los datos del aparato se encuentran en la tabla informativa posicionada en la puerta del filtro. Estas informaciones permiten que el operador de la asistencia técnica adquiera las piezas de recambio necesarias y, por lo tanto, garantizan una ejecución veloz y eficaz de la reparación.

Quadro de comandos SM1511
