FRANÇAIS Cher Client, Nous vous remercions d’avoir choisi l’un de nos produits. Nous vous prions de bien vouloir lire attentivement les instructions relatives à l’emploi avant d’effectuer la connexion et d’utiliser la machine. La connaissance des principes de fonctionnement garantira une utilisation correcte et en toute sécurité de cet appareil. Les instructions relatives à l’emploi comprennent un grand nombre d’indications utiles concernant le fonctionnement, outre aux détails techniques de la machine à laver le linge qui vous aideront à optimiser l’emploi de celle-ci. En cas de vente ou de cession de la machine à laver le linge, il ne faut pas oublier de remettre également au nouvel utilisateur le manuel d’instructions pour l’emploi.

TABLE DES MATIÈRES

REMARQUES ET CONSEILS POUR L’UTILISATEUR

• Déballage et déblocage de la machine

• Nivellement de la machine à laver le linge

• Connexion à l’installation hydraulique

• Branchement à l’installation électrique

• Avertissements avant l’emploi

• Utilisation des détergents

• Comment éliminer certains types de taches

• Symboles internationaux pour le traitement des vêtements

• Nettoyage de la machine à laver le linge

• Solution des problèmes

REMARQUES ET CONSEILS POUR L’UTILISATEUR

■ Cet appareil devra être utilisé en tant que machine à laver le linge pour usage domestique ; tout autre emploi doit être considéré impropre et, par conséquent, dangereux. ■ Toute modification ou tentative d’altération de l’appareil peuvent être dangereuses pour l’utilisateur et risquent d’endommager la machine à laver le linge. ■ Étant donné le poids considérable de la machine, il faut respecter des normes particulières en termes de sécurité, pendant le déplacement de celle-ci. ■ L’emploi de la machine est interdit aux enfants sans surveillance. ■ Toute modification de l’installation hydraulique ou électrique doit être effectuée par des techniciens autorisés. ■ Lors du positionnement de l’apêtre élevée ; en outre, éviter le pareil, s’assurer que le câble contact avec le verre du hublot d’alimentation ne se plie pas, car, pendant le lavage, il a tenne soit pas écrasé et soit acdance à se réchauffer. cessible, pour toute interven- ■ Laver exclusivement des tissus tion éventuelle. destinés au lavage à la ma■ Avant la mise en service de la chine. En cas de doutes, il est machine à laver le linge, retirer possible de contrôler les inditout l’emballage et le blocage cations du producteur reporutilisé pour le transport (vis de tées sur les étiquettes des vêprotection). Dans le cas contements (voir “Symboles pour traire, aussi bien la machine le traitement des vêtements”). que la pièce de votre habita- ■ Avant d’introduire les vêtetion pourraient être sérieusements dans la machine à laver ment endommagées. le linge, il faut contrôler que tou■ La machine à laver le linge ne tes les poches soient parfaitedoit pas être surchargée. ment vides. Les objets durs et pointus (par exemple : pièces ■ Pendant le fonctionnement de de monnaie, épingles, clous, l’appareil, éviter le contact avec vis ou cailloux) sons susceptil’eau qui sort du tuyau d’évables de provoquer de graves cuation, étant donné que la dommages. température de celle-ci pourrait Ne pas introduire ou sortir la fiche de la prise de courant avec les mains mouillées. La machine à laver le linge doit être branchée à une prise de courant équipée de mise à la terre et qui soit conforme aux exigences relatives à la sécurité. Il est interdit de brancher la machine à laver le linge à la prise électrique en utilisant des rallonges ou des fiches multiples. L’appareil ne doit pas être exposé aux agents atmosphériques. Après avoir terminé le lavage, il faut attendre pendant trois minutes environ avant de pouvoir ouvrir le hublot, étant donné qu’un dispositif de sécurité de protection contre les ouvertures accidentelles est placé sur l’ouverture. Lorsque l’on effectue les opérations de révision ou de nettoyage, ne pas oublier de débrancher l’appareil de la prise de courant électrique. Si l’on souhaite débrancher la machine à laver le linge de la prise de courant, il ne faut pas tirer le câble électrique mais intervenir sur la fiche. Après avoir terminé chaque lavage, nous conseillons de retirer la fiche de courant électrique et de fermer le robinet de l’eau. REMARQUE : pour les modèles électroniques, le hublot s’ouvrira au moment où le voyant “end” s’allume.

REMARQUES ET CONSEILS POUR L’UTILISATEUR

■ Il n’est pas possible de laver à autre tissu à fibres longues, il la machine les vêtements tane faudra pas oublier de conchés de substances contenant trôler le filtre et, si nécessaire, de l’essence. Si les taches ont de le nettoyer. été éliminées avec des produits ■ Nous conseillons de laisser le vaporisés, avant d’introduire hublot ouvert après la fin du les vêtements dans la machine cycle de lavage. à laver le linge, il faudra atten■ Il ne faut pas essayer de répadre la vaporisation totale rer l’appareil par soi-même, desdites substances de la surétant donné que les réparaface des tissus. tions effectuées par des non ■ Ne pas utiliser des détergents professionnels sont susceptipour le lavage à la main, étant bles de provoquer de graves donné que la mousse serait dommages et annulent le droit trop abondante et qu’elle risaux réparations sous garantie. querait d’endommager les par■ Les réparations de cet appaties internes. reil peuvent être effectuées ex■ Après avoir terminé le lavage clusivement par le personnel de tapis, couvertures ou de tout autorisé des centres du service après-vente. Pour les réparations, il faut utiliser uniquement des pièces de rechange originales.

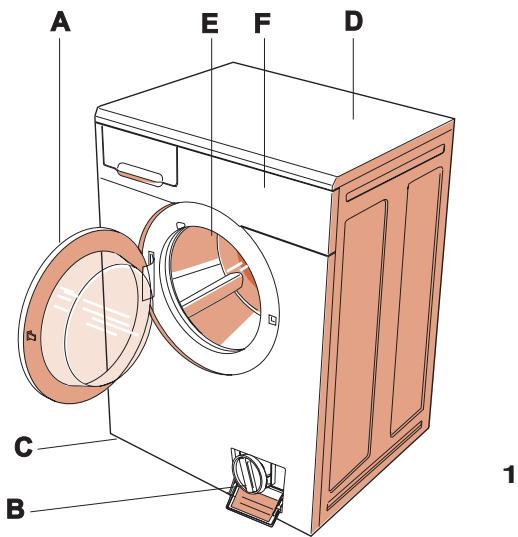

DESCRIPTION DE LA MACHINE

La machine à laver le linge est un électroménager en mesure de laver tout type de tissu lorsque vous le souhaitez. ■ La structure a été réalisée en vage et une plus longue du- ■ Le hublot très ample facilite panneaux de tôle traités et verles opérations de chargement rée de vie du linge. nis de façon à ce que ses quali- ■ Le tableau de commandes et de déchargement du linge. tés esthétiques puissent rester permet d’utiliser aisément ■ La très grande stabilité est inaltérées au cours du temps. obtenue grâce à la recherche tous les types de lavage et de ■ Le moteur et toutes les pièces constante de la part des techséchage souhaités (voir taen mouvement ont été conçus niciens en termes d’équilibre bleau de commandes et taet réalisés de façon à ce que des masses en mouvement. bleau programmes). la machine soit extrêmement silencieuse. ■ Le tambour en acier inoxydable est ample et facilement accessible, afin de garantir une meilleure qualité du la- A - Hublot B - Filtre C - Pieds réglables D - Couvercle supérieur E - Tambour F - Tableau de commandes SM1511

INSTALLATION DE LA MACHINE

L’installation doit être effectuée par un personnel professionnellement qualifié, conformément aux instructions du constructeur, étant donné qu’une installation erronée est susceptible de provoquer des dommages aux choses et des lésions aux personnes. Il est possible d’installer la machine en tout lieu, à condition que la température ambiante ne soit pas inférieure à 3°C et que les câbles ou tuyaux qui se trouvent à l’arrière de la machine ne soient pas écrasés. Pour des raisons de transport, le groupe oscillant de la machine est bloqué au moyen de 4 entretoises avec vis. Avant de mettre la machine en fonction, retirer les entretoises et les vis de blocage, récupérer les vis et les entretoises pour tout déplacement éventuel de la machine.

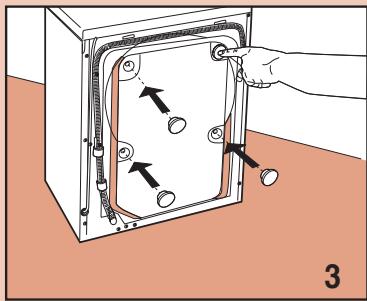

Boucher les trous au moyen des bouchons spéciaux fournis à cet effet que vous trouverez à l’intérieur de l’enveloppe contenant les documents. REMARQUE : Si les entretoises devaient rester à l’intérieur de la machine, il faudra ouvrir le panneau arrière, les récupérer, puis remonter le panneau.

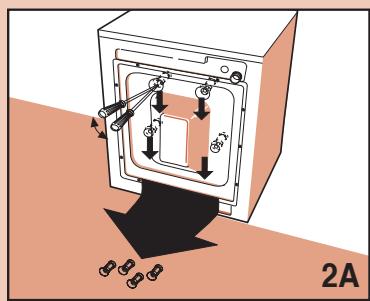

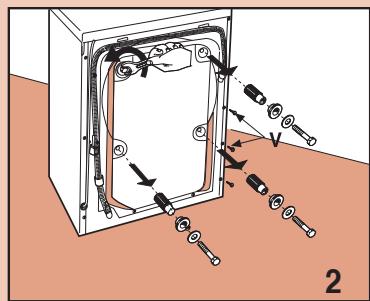

Pour des raisons de transport, le groupe oscillant de la machine est bloqué par 4 entretoises avec vis. Avant de mettre la machine en fonction, il faut retirer les vis de blocage à l’aide d’une clé.

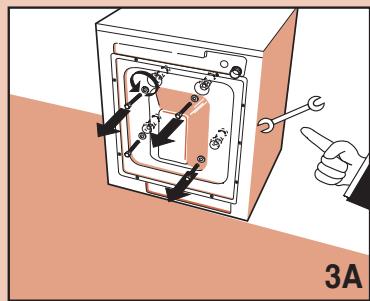

Introduire un tournevis dans les trous et intervenir comme indiqué dans la figure, afin de pouvoir récupérer les 4 entretoises en plastique. REMARQUE : Si les entretoises devaient rester à l’intérieur de la machine, il faudra ouvrir le panneau arrière, les récupérer, puis remonter le panneau.

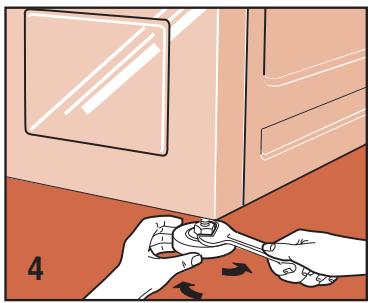

Après avoir choisi l’emplacement approprié, régler correctement le plan de la machine à l’aide des pieds réglables (Fig. 4). Faire particulièrement attention au choix de la position, au nivellement de la machine à laver le linge et à la sécurité des contre-écrous. Si le nivellement ne sera pas effectué correctement, la machine à laver le linge sera instable et, pendant son fonctionnement, elle fera du bruit, provoquant ainsi des dommages. Si la machine est placée sur une surface de moquette, il faudra s’assurer que, entre la machine à laver le linge et le sol, l’air circule librement. Il est déconseillé de monter la machine dans des locaux où la température pourrait descendre au-dessous de 0°C.

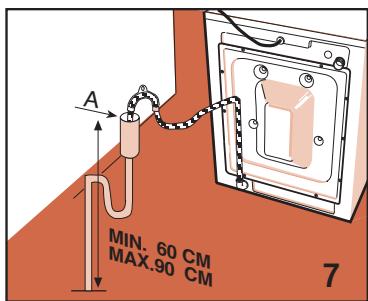

CONNEXION HYDRAULIQUE ■ La pression du réseau hydraulique doit être comprise entre 0,05 et 1,00 MPa (0,5 - 10 bars.) ■ Avant d’effectuer la connexion, ouvrir le robinet, et faire couler une certaine quantité d’eau pour éliminer toute trace d’impuretés des tuyaux, telles que sable et rouille (cette opération est extrêmement importante si la machine à laver le linge est restée inutilisée pendant longtemps ou si elle est connectée à une nouvelle conduite de l’eau). doit être à une hauteur comprise entre 60 cm. et 90 cm. (fig. 7). ■ Si l’évacuation de l’eau est prévue directement dans la conduite d’évacuation, l’extrémité libre du tuyau de la machine devra être insérée dans la conduite avec diamètre interne non inférieur à 40 mm.

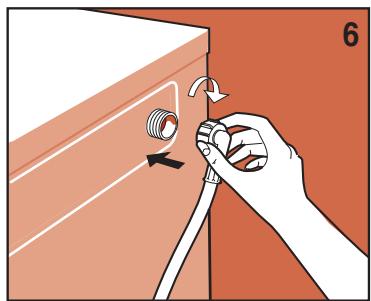

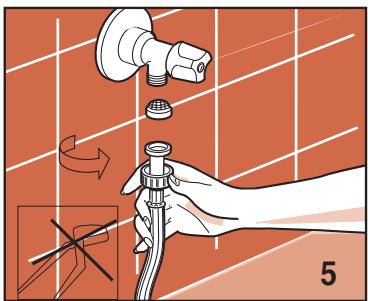

■ Le tuyau d’alimentation de l’eau doit être connecté à la prise d’eau froide avec goulotte filetée 3/4". ■ Placer le filtre garniture fourni avec la machine à laver le linge entre le robinet et le tuyau, puis ■ Il est important de ne pas convisser manuellement à fond (fig. necter hermétiquement le tuyau 5). de la machine à la conduite d’évacuation, pour éviter de ■ Connecter le tuyau d’alimentaremplir le siphon d’air et, par tion (fig. 6). conséquent, de provoquer la ■ Pendant le lavage, la prise d’alisortie de l’eau. mentation de l’eau doit être to■ Si l’eau doit être évacuée dans talement ouverte. le lavabo ou dans une autre ■ Le tuyau d’évacuation de l’eau zone d’évacuation, l’extrémité li-

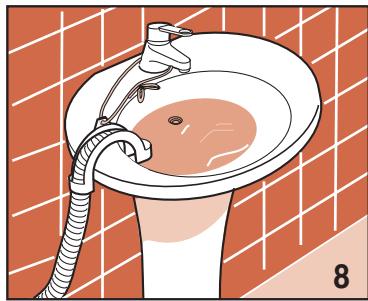

bre du tuyau doit être préalablement renforcée, en correspondance du point de pliage, avec un crochet approprié, fourni avec la machine. Ensuite, il faudra placer le tuyau sur le bord du lavabo et fixer le crochet de façon à ce que le tuyau ne tombe pas (fig. 8). L’écoulement du lavabo doit être propre, afin que l’eau puisse être évacuée librement.

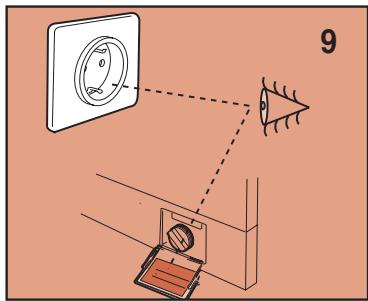

SM1511 ■ S’assurer que la tension électri- ■ La prise de courant à laquelle la machine est branchée doit être que, indiquée dans les données équipée de mise à la terre. Dans techniques de la plaquette le cas contraire, le producteur placée sur le côté interne du volet décline toutes responsabilité en filtre, corresponde à celle du cas d’accident (fig. 10). réseau électrique (fig. 9). ■ Le disjoncteur différentiel, les câbles électriques et la prise du réseau doivent posséder des paramètres permettant de supporter la charge maximum indiquée sur la plaquette.

■ Il est interdit de brancher la machine à laver le linge au réseau par le biais d’éléments indirects tels que rallonges et prises multiples. ■ Pendant l’entretien, la fiche de la machine à laver le linge doit être déconnectée de la source de courant. ■ Ne pas introduire ou retirer la fiche de la prise avec les mains mouillées. ■ Si le câble d’alimentation est endommagé, contacter le centre du service après-vente technique spécialisé.

■ Si la prise dans laquelle la fi- ■ Positionner l’appareil de façon che est insérée ne fonctionne à ce que le câble d’alimentation soit facilement accessible, pas, ou si elle n’est pas approafin qu’il soit possible de le priée, il faudra la faire rempladéconnecter, si nécessaire. cer par un électricien qualifié. Attention: Avant le premier lavage du linge, il est souhaitable d’effectuer un cycle de lavage rapide, sans linge. Cette opération permet de vérifier le fonctionnement de la machine à laver le linge et de nettoyer le tambour. Lors de chaque lavage, s’assurer que: ■ les connexions hydrauliques soient correctes, le tuyau d’évacuation soit positionné correctement (voir connexion hydraulique) et que le robinet soit ouvert.

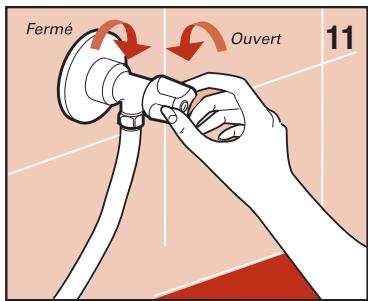

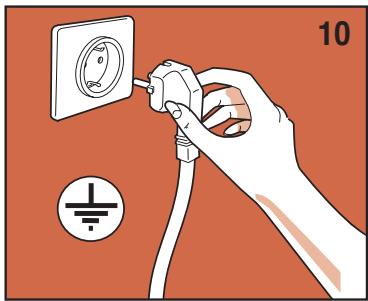

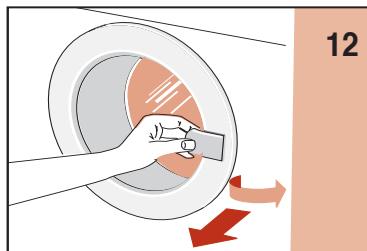

■ avec les mains parfaitement sèches, introduire la fiche dans la prise de courant. aucun objet susceptible d’endommager le linge, la machine ou le filtre.

■ partager le linge en fonction du type de tissu (voir étiquetage des pièces d’habillement). ■ veiller à ce que dans les poches des vêtements il n’y ait

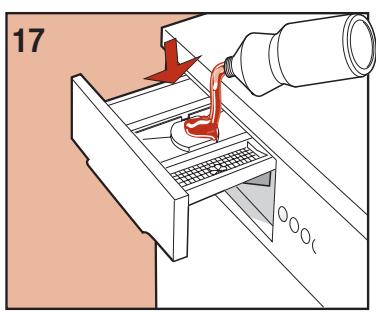

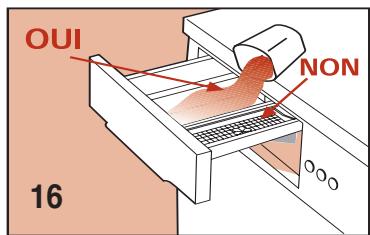

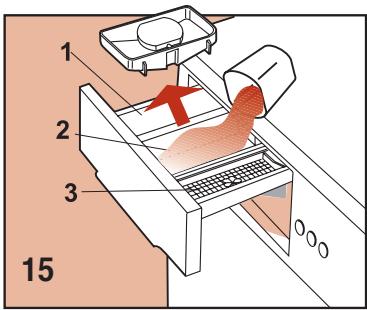

La machine à laver le linge est équipée d’un secteur pour détergent à trois cuvettes: cuvette pour détergent en poudre pour le prélavage ou pour le trempage (1) ; cuvette pour détergent en poudre pour le lavage normal (2) ; cuvette pour adoucissant (3); Utiliser un détergent peu mousseux et l’adoucissant (si nécessaire) indiqué pour les machines à laver le linge automatiques. Pour les dosages, suivre les indications reportées sur l’emballage.

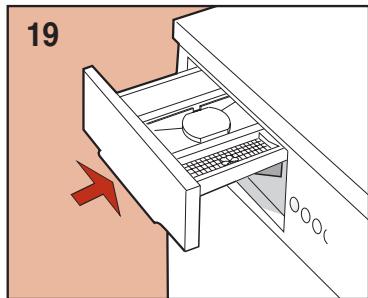

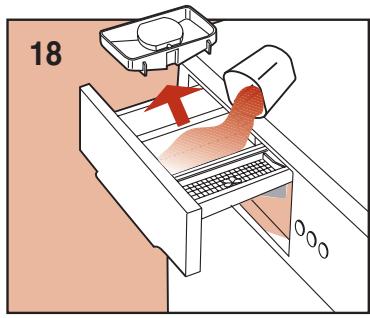

REMARQUE : Des quantités trop élevées de détergent peuvent générer une mousse trop abondante et influencer négativement le résultat du lavage. Des quantités trop faibles peuvent donner lieu à des résultats de lavage insatisfaisants. REMARQUE : Lorsque l’on remplit le tiroir du détergent, il est important que le produit ne soit pas introduit dans le secteur de l’adoucissant ; en effet, dans ce cas le rinçage aurait lieu avec de la mousse et les tissus pourraient rester tachés de blanc. Vice-versa, si l’adoucissant devait entrer dans le secteur du détergent, il réduirait l’efficacité de ce dernier. REMARQUE: Lorsque l’on utilise le détergent liquide (recommandé pour les programmes sans prélavage), insérer le récipient spécial (si prévu) dans la cuvette intermédiaire “2” (de la façon illustrée ci-contre), puis verser le détergent liquide jusqu’au niveau maximum indiqué. Ne pas oublier de retirer le récipient du détergent liquide lorsque l’on utilise le détergent en poudre. ■ fermer le tiroir du détergent avant de commencer le lavage. Attention! Ne pas retirer le tiroir détergent pendant le fonctionnement de la machine, étant donné que de l’eau pourrait sortir de celle-ci.

Il existe des taches qui ne peuvent pas être éliminées des vêtements uniquement avec le lavage à la machine. Avant de laver à la main les taches de tout type, effectuer un essai sur une partie peu visible de la pièce, en commençant par la partie externe de la tache vers le milieu de celle-ci, afin d’éviter la formation d’auréoles. Nous allons indiquer ci-après différents systèmes pour éliminer les taches. ● CIRE: Gratter la cire avec une lame non tranchante, de façon à ne pas endommager le tissu, puis repasser le tissu en interposant une feuille de papier de soie entre le fer à repasser et le vêtement taché. ● STYLO À BILLE ET FEUTRES: tamponner à l’aide d’un chiffon doux imbibé d’alcool éthylique. Veiller à ne pas élargir la tache. ● HUMIDITÉ ET MOISISSURE: si le tissu supporte bien l’emploi de l’eau de Javel, effectuer le cycle de lavage en ajoutant de l’eau de Javel. Dans le cas contraire, mouiller la partie sale avec de l’eau oxygénée ? 10 volumes et laisser agir pendant 10 ou 15 minutes. ● BRÛLURES LÉGÈRES AVEC FER À REPASSER: suivre les instructions indiquées pour la moisissure et l’humidité. taché du vêtement sur une ● ROUILLE: utiliser des produits anfeuille de papier buvard puis tirouille en suivant attentivehumecter le revers du tissu ment les indications fournies avec de l’acétone, en ayant soin par le producteur, reportées sur de changer fréquemment la l’emballage. feuille de papier buvard qui se ● CHEWING -GUM : traiter le tissu trouve sous la tache. Répéter avec des glaçons, frotter le plus cette opération jusqu’à ce que possible, puis traiter le tissu la tache soit totalement élimiavec un chiffon en coton imbibé née. d’acétone. ● VERNIS: ne jamais laisser sécher ● DÉPÔTS D’HUILE OU GOUDRON: étaler sur la tache un peu de beurre frais, le vernis. Il faut traiter la zone laisser reposer puis laver avec de sale avec le solvant indiqué sur l’essence de térébenthine. l’emballage du vernis (par exemple : eau, essence de té- ● HERBE: savonner délicatement, traiter avec un produit à base rébenthine, trichloréthylène, d’eau de Javel diluée. Pour les etc.), savonner puis rincer. tissus en laine, l’alcool à 90% ● ROUGE À LÈVRES: les taches sur peut également donner de bons le coton ou sur la laine peuvent résultats. être éliminées en tamponnant le tissu avec un chiffon imbibé ● SANG: mettre le tissu à tremper dans l’eau froide avec du sel, puis d’éther. Par contre, pour la soie, laver avec du savon pour lessive. il faut utiliser du trichloréthylène. ● VERNIS À ONGLES: poser le côté Avant de mettre les vêtements dans la machine à laver et de sélectionner le programme correspondant, nous conseillons d’examiner les symboles reportés sur les étiquettes du producteur. Le tableau ciaprès peut se révéler utile pour la lecture des symboles.

ENTRETIEN La machine à laver le linge a été conçue afin de réduire au minimum l’entretien. Il est toutefois important de ne pas oublier de la nettoyer régulièrement. Avant le nettoyage, s’assurer que l’appareil soit débranché du réseau électrique et que l’alimentation de l’eau soit fermée. NETTOYAGE DE LA MACHINE À LAVER LE LINGE La structure externe et les parties en plastique de la machine à laver le linge doivent être nettoyées uniquement au moyen d’un chiffon doux humide.

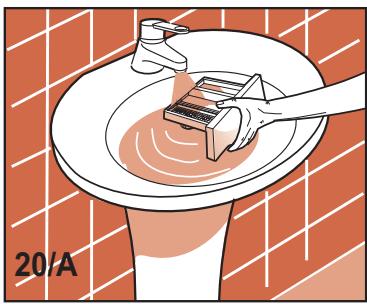

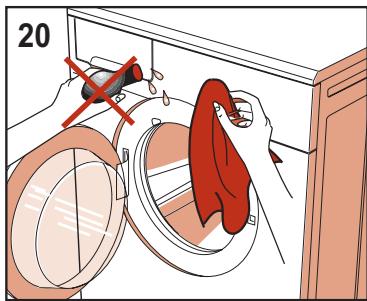

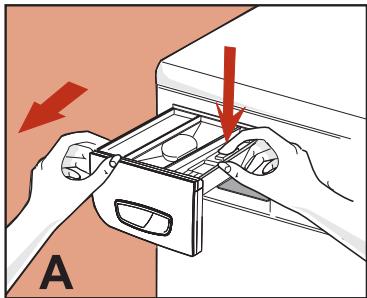

ouvrir le compartiment détergents; appuyer avec la main gauche sur l’inscription «PUSH» et, avec l’autre main, enlever le tiroir en le tirant vers soi-même. (fig. A) 20/A ATTENTION!! Pour le nettoyage de la machine, il ne faut absolument pas utiliser des substances chimiques, produits abrasifs, alcool, savon, essence ou tout autre type de solvant, étant donné que leur emploi est susceptible d’endommager la machine. (fig.20) (Fig.A ou B, en fonction du modèle)

• Si dans la cuvette pour l’adoucissant «3» est présente l’inscription «PUSH»: Après avoir terminé le lavage, laisser le hublot ouvert pendant un bon moment, afin que les parties en caoutchouc puissent sécher. Laver périodiquement les cuvettes des détergents. Dans ce but, sortir le secteur des détergents puis rincer ce dernier sous l’eau courante (fig.20/A). Ensuite, remettre en place le secteur des détergents.

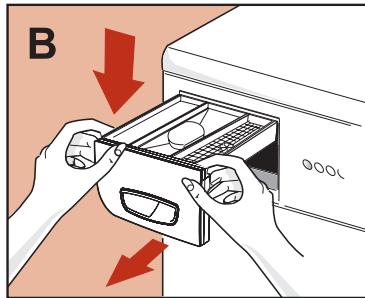

Si dans la cuvette pour l’adoucissant «3» l’inscription «PUSH» n’est pas présente: ouvrir le compartiment détergents; saisir ce dernier des deux mains et exercer une légère pression vers le bas; enlever le tiroir en le tirant vers soimême. (fig. B). ATTENTION!! Avant de commencer les opérations décrites ci-dessous, s’assurer que la machine à laver le linge soit vide. Ne pas retirer le filtre pendant le fonctionnement de la machine ou lorsque cette dernière est pleine d’eau. Mettre un chiffon sous le filtre ou bien une assiette pour recueillir l’eau qui est restée à l’intérieur dudit filtre. Ouvrir le volet du filtre, dévisser et retirer ce dernier en le tournant dans le sens contraire à celui des aiguilles d’une montre. (fig.21).

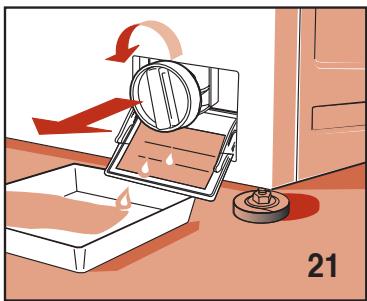

SM1511 Rincer le filtre à l’eau courante et éliminer toute trace de résidus. Revisser le filtre dans le sens des aiguilles d’une montre, en s’assurant qu’il soit fermé hermétiquement. Le filtre doit être nettoyé périodiquement.

Si la machine ne fonctionne pas, avant de contacter le service après-vente autorisé, nous conseillons de vérifier que la cause de la panne ne soit pas une de celles illustrées ci-après. La machine à laver le linge ne fonctionne pas (les voyants de contrôle ne sont pas allumés)

1) Il y ait tension dans le réseau;

2) La fiche soit insérée correctement

dans la prise de courant;

3) La touche On/Off soit enfoncée ou,

si elle n’est pas prévue, que le bouton programmateur soit sur la position d’allumage, c’est-à-dire qu’il soit tiré vers l’extérieur. La machine à laver le linge ne fonctionne pas (les voyants de contrôle sont allumés)

1) Le bouton programmateur soit positionné sur Le programme qui a été

2) Le hublot soit correctement fermé;

3) La touche “Start” soit enfoncée (uniquement pour les modèles électroniques);

4) Vérifier les indications suivantes “La

machine à laver le linge ne charge pas l’eau” La machine à laver le linge ne charge pas l’eau

1) Il y ait de l’eau dans les conduites;

2) Le tuyau d’évacuation soit connecté

à la machine à laver le linge;

3) Le robinet d’alimentation de l’eau

4) Le filtre ne soit pas obstrué. Dans

ce cas, nettoyer le filtre en débranchant l’appareil du réseau électrique. La machine à laver le linge charge et évacue l’eau continuellement:

1) Le tuyau d’évacuation soit à la hauteur appropriée (60-90 cm.);

2) L’extrémité du tuyau d’évacuation

ne soit pas immergée dans l’eau. La machine à laver le linge n’évacue pas l’eau et n’effectue pas l’essorage

1) Le tuyau d’évacuation soit connecté

2) Le tuyau d’évacuation ne soit pas

3) Le filtre de l’écoulement ne soit pas

4) La fonction d’exclusion de l’essorage ne soit pas sélectionnée;

5) La fonction de stop avec eau ne soit

pas sélectionnée. La machine à laver le linge vibre et fait du bruit

1) Toutes les protections pour le transport soient ôtées;

2) La machine à laver le linge soit parfaitement à niveau;

3) Le linge volumineux (par exemple:

draps, nappes, etc.) ne soit pas concentré dans une seule partie du tambour. Le hublot ne s’ouvre pas

1) Attendre pendant 3 minutes après

le terme du lavage ou bien, en cas de machines électroniques, attendre que la del “Fin” s’allume. Le linge n’est pas suffisamment essoré

1) Le linge soit distribué de façon uniforme dans le tambour;

2) La vitesse d’essorage choisie soit

correcte. La machine à laver le linge se bloque pendant le lavage

1) Le courant ne manque pas.

Il reste trop de détergent dans la cuvette

1) Le robinet d’alimentation de l’eau

2) Le filtre qui se trouve entre le robinet et le tuyau d’alimentation soit

propre. Après le lavage, le linge n’est pas propre

1) Le tambour ne soit pas trop chargé;

2) La quantité de détergent utilisée soit

3) Le programme de lavage choisi soit

approprié. Le linge a rétréci ou les couleurs sont estompées

1) le programme de lavage choisi soit

2) La température de lavage sélectionnée soit correcte.

La machine à laver le linge n’effectue pas le séchage (uniquement pour les modèles de machines à laver séchantes)

1) Le robinet d’alimentation de l’eau

2) Le filtre d’évacuation soit propre;

3) La machine à laver le linge soit allumée (voyant de contrôle allumé);

4) Le bouton programmateur soit positionné sur un des pas stop avec

le symbole relatif au séchage;

5) Le bouton de réglage du temps de

séchage ne soit pas sur la position «0»;

6) La touche de «Demi-Charge» soit

7) La touche «exclusion essorage» ne

soit pas enfoncée. Si, après l’exécution des fonctions décrites ci-dessus, l’appareil ne fonctionne toujours pas correctement, il faudra signaler la panne au centre du service après-vente technique autorisé le plus proche. Nous vous prions de bien vouloir communiquer le modèle, le numéro de série et le type de panne. Les données relatives à l’appareil se trouvent sur le tableau d’informations situé sur le volet du filtre. Ces informations permettent à l’opérateur du service après-vente technique de se procurer les pièces de rechange nécessaires, garantissant ainsi une exécution rapide et efficace de la réparation.
