MANUALE UTENTE XF5600 NEW POL

La ringraziamo per aver scelto un nostro prodotto.

La preghiamo di leggere attendamente le istruzioni per l'uso prima dell'allaccimento e dell'utilizzo della macchina. La conoscenza dei principi di funzionamento garantirà un corretto e sicuro sfruttamento dell'apparecchio. Le istruzioni per l'uso contengono molteindicazioni utili circa il funzionamento,oltre ai particulari tecnici della lavatrice che La aiuteranno ad ottimizzare l'utilizzo di questa macchina.

In caso di vendita, oppure di cessione della lavatrice, bisogna ricordarsi di consegnare al nuovo utilizzatoreanche il libretto delle istruzioni per l'uso.

INDICE

NOTE E CONSIGLI PER L'UTILIZZATORE 6-7

DESCRIZIONE DELLA MACCHINA 7

INSTALLAZIONE DELLA MACCHINA 8-10

Disimballo e sbloccaggio della macchina 8
- Messa in piano della lavatrice 9
Collegamento all'impianto idrico 9
Collegamento all'impiano elettrico 10

UTILIZZO DELLA LAVATRICE 10-12

·Avvertenze prima dell'uso 10
- Uso de detersivi 11
- Come eliminare alcune macchie 12
- Simboli internazionali per il trattamento vestiti 12

MANUTENZIONE 13-14

Pulizia della lavatrice 13
Pulizia del filtro 13
- Soluzione dei problemi 14

MODELLO:

NUMERO DI FABBRICAZIONE:

DATA D'ACQUISTO:

NOTE E CONSIGLI PER L'UTILIZZATORE

L'uso di quello appearechio dovrè essere quello di lavabiancheria per uso domestico agli altri utilizzato è da considerarsi improprio e quin di pericoloso.
Qualsiasi modifica o tentativo di manomissione dell'apparecchio possono essere pericolosi per l'utilizzatore e provocare danni alla lavatrice.
Considerato il notevole peso della lavatrice, bisogna osservare particolari norme di sicurezza durante il suo spostamento.
E' vietato l'uso della macchina ai bambini, se non sorvegliati.
Qualsiasi cambiamento del

l'impianto idrico o elettrico deve essere effettuato da tec-nici autorizzati.

Nel posizionare l'apparecchio assicurasi che il cavo di alimentazione non subisca piegature né compressioni e sua accessibile, per eventuali interventi.
Prima dell'attivazione della lacvatrice, togliere l'intero imballaggio e il bloccaggio usato per il trasporto (viti di protezione). In caso contrario, si potrebbe danneggiare seriamente sua macchina sua l'ambiente della Vostra abitazione.
La lavatrice non deve essere sovraccaricata.
Durante il funzionamento del

l'apparecchio evitare il contatto con l'acqua che fuoriesce dal tubo di scarico in quanto potrebbe avera una temperatura elevata,evitare inoltre il contatto con il vetro dell'oblò perché durante il lavaggio tende a scaldarsi

Lavare esclusivamente tessuti destinati al lavaggio in lavatrice. Per qualsiasi dubbio è possibile controllare leindicazioni del produttore riportate sulle etichette dei vestiti (vedi „Simboli per il trattamento dei vestiti")
Prima di insertire i vestiti nella lavatrice è necessario controlare che tutte le tasche siano state vuotate. Oggetti durie appuntiti come, ad esempio,

Non attaccare oppure staccare la spina alla presa della corrente elettrica con le mani bagnate.

La lavatrice deve essere collegata ad una presa di corrente elettrica provista di messa a terra e conforme alle esigenze di sicurezza.

E' vietato collegare la lava-trice alla presa elettrica utilizzando prolonghe o spine multiple.

Non esporre l'apparecchio ad agenti atmosalferici.

Al termine del lavaggio è necessario attendere tre minu-ti circa prima di poter aprire l'oblo, in quanto sull'apertura èosto un dispositivo di sicurezza che vi protegge da aperture accidentali. N.B, per i modelli elettronici l'oblo si aprirà nel momento in cui la spia "end" si accende

Esegundo le revisioni o
le pulizie ricordarsi di
staccare l'apparechio
dalla presa della corrente
elettrica.

Nel caso si voglia staccare la lavatrice dalla presa della corrente non tirare il cavo elettrico ma la spi-na.

Dopo aver terminato
ogni lavaggio si consiglia
di staccare la spina della
corrente elettrica e chiudere il rubinetto dell'acqua.

NOTE E CONSIGLI PER L'UTILIZZATORE

monete, spille, chiodi, viti oppure sassi potrebbero provocare seri danni.

Non è possibile lavare in lavatrice vestiti sporchi di sostanze contententi benzina. Nel caso in cui le macchie siano state eliminare con prodotti vaporizzanti, prima del carico in lavatrice, bisogna attendere la totale vaporizzazione di queste sostanze alla superficie dei tessuti.
Nonutilizzare detersvi per lavaggioamano in quanto la schiuma abbondante che si formerebbe potrebbe dannegiarele parti interne.

Allafine del lavaggio di passatoie, coperte oppure di altri tessuti a fibre lunghe bisognaricordarsi di controllare il filtrone, se necessario, pulirlo.
Si consiglia di lasciare aperto l'oblo al termine del ciclo di lavaggio.
Non si può tentare di riparare da soli i guasti dell'apparecchio perché le riparazioni effettuate da non professionisti possono provocare seri danni e tolgono il diritto alle riparazioni di garanzia.
Le riparazioni dell'apparecchio possono essere effettuate esclusivamente da persona

nale autorizzato dei centri di assistenza. Per le riparazioni devono essere usate solo parti di ricambio originali.

LADITTAPRODUTRICE DECLINA QUALSIASI RESPONSABILITA PER EVENTUALIINCIDENTI PROVOCATIDALANON OSSERVANZADELLENORMEDI SICUREZZANONCHÉ DELLE ISTRUZIONID'USO

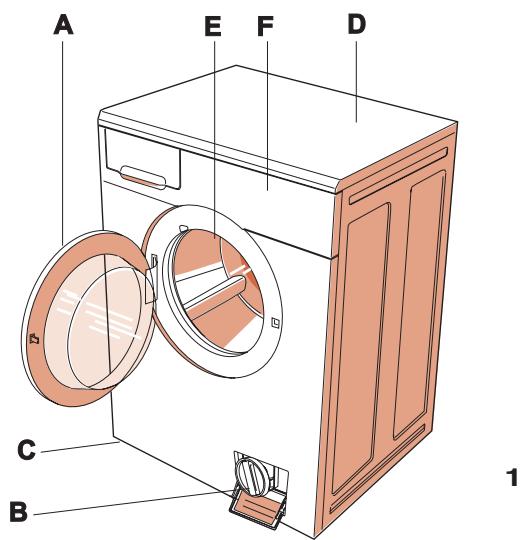

DESCRIZIONE DELLA MACCHINA

La lavabiancheria è un elettrodomestico che lava agli tipo di tessuto quando Lei vuole.

La struttura é stata realizzata in pannelli di lamiera trattati e verniciati in modo che le sue qualità estetiche possano ri-manere inalterate nel tempo.
Il motore e tutte le parti in movimento sono state studiate e realizzate in modo da garantire il massimo della silenzioso.
Il cestello in acciaio inossida- bile è ampio e di facile accesso per una migliorie qualità del lavaggio e per una maggiore

A - Oblo
B - Filtro
C - Piedini regolabili
D - Coperchio superiore
E - Cestello
F - Quadro comandi

durata della biancheria.
Il pannello comandi racchiude in se la possibilità di utilizzato facilemente tutti i lavaggi e le asciugature desiderate (vedi pannello comandi,e tabella programmi).

L'oblo molto ampio facilità il carico e scarico della bianchèria.
La stabilità altissima é data dalla costante ricerca dei tec-nici sugli equilibri delle masse in movimento.

INSTALLAZIONE DELLA MACCHINA

L'installazione deve essere effettuata da personale professionlmente qualificato, secondo le istruzioni del costruttore, perché una errata installazione può causare danni a personne e cose.

La macchina può essere installata in qualsiasiippoPURCHE la temperatura ambiente non sua inferiore ai 3^ ed i cavi o i tubi posti sul retro della macchina non siano schiacciati.

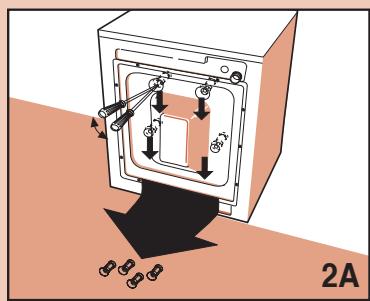

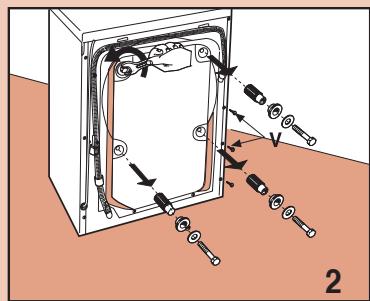

Per motivi di trasporto il gruppo oscillante della macchina viene bloccato da 4 distanzieri con viti. Prima di mettere in funzione la macchina togliere i distanzieri, e le viti di bloccaggio, recuperare le viti e i distanzieri per eventuali traslochi.

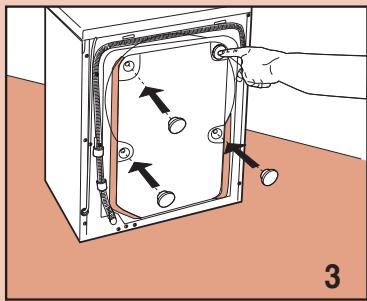

Chiudere i fori con gli appositi tappi in dotazione che troverete all'interno del sacchetto documenti.

N.B. Nel caso che i distanzieri rimangano all'interno della macchina aprire il pannello posteriore, recuperarli e rimontare quest'ultimo.

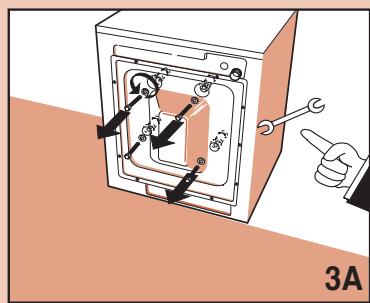

Per motivi di trasporto il gruppo oscillante della macchina viene bloccato da 4 distanzieri con viti. Prima di mettere in funzione la macchina togliere le viti di bloccaggio con una chiave.

Inserire nei fori un giravite e agire come in figura per poter recuperare i 4 distanziieri in plastica.

N.B. Nel caso che i distanzieri rimangano all'interno della macchina aprire il pannello posteriore, recuperarli e rimontare quest'ultimo.

INSTALLAZIONE DELLA MACCHINA

MESSA IN PIANO DELLA LAVATRICE

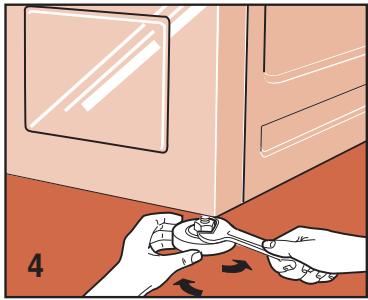

Dopo aver scelto ilosto adatto, regolare bene in piano la macchina utilizzando i piedini regolabili (Fig. 4). Porre particolare attenzione alla scelta della posizione, al livellamento della lavatrice stessa ed alla sicurezza dei controdadi.

Nel caso in cui la messa in piano non sia stata eseguita correttamente, la lavatrice sera instabile ed il funzionamento rumoroso con seguenti danni.

Nel caso in cui la macchina sia posta su pavimento in moquet, bisogna assicurarsi che fra la lavatrice e il pavimento l'aria circoli liberamente.

Non è consigliabile il montaggio della macchina in vani in cui la temperatura potrebbe scendere sotto 0^ .

La pressione nella rete idrica deve essere compresa fra 0,05 e 1,00 MPa (0,5 - 10 bar.)
Prima dell'allaccimento, apriere il rubinetto e far defluire una certa quantità d'acqua per pulire i tubi da impurità come sabbia, ruggine (questa operazione è particolaremente importante nel caso in cui la lavatrice si rimasta a lungo inattiva o venga collegata ad una tubazione nuova dell'acqua).

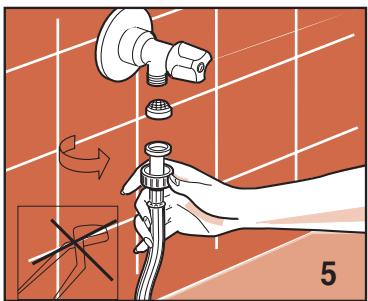

Il tubo di alimentazione dell'acqua deve essere collegato alla presa d'acqua fredda con bocca filettata da 3 / 4
Tra il rubinetto e il tubo mettere il filtrino guarnizione in dotazione alla lavatrice, quando avvitre a mano strettamente (fig. 5).

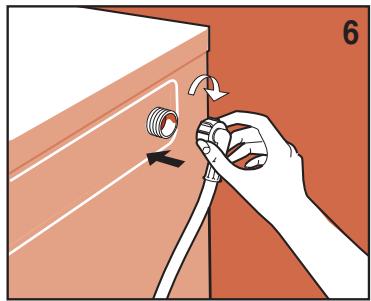

Collegare il tubo di alimentazione (fig. 6).
Durante il lavaggio la presa di alimentazione dell'acqua deve essere completamente aperta.

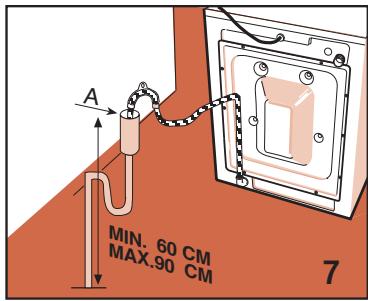

Il tubo di scarico dell'accua deve essere ad un'altezza compresa fra 60 cm e 90 cm (fig. 7).
Se è previsto lo scarico del l'acqua direttamente nella conduttura di scarico, l'estremita libera del tubo della macchina dovrà essere inserita nella conduttura con diametro interno non inferiore a 40 mm.

E'importante non allacciere ermeticamente il tubo della macchina alla conduttura di scarico per evitare di riempire d'aria il sifone e, di seguenza, di provocare la fuoriuscita dell'acqua.

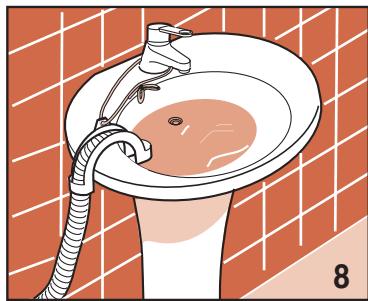

Nel caso in cui l'accua debba essere scaricata nel lavabo o in un'altra zona di scarico, l'estremità libera del tubo delve esserepreventivamente rinsforzata nel punto della piegatura con un gancio apposto in dozione alla lavatrice. Quindi, porre il tubo sull'orlo del lavabo e fissare il gancio in modo tale da non far cadere il tubo (fig. 8). Il lavabo delve ave lo scarico pulito per permettere all'acqua di scorrere liberamente.

INSTALLAZIONE DELLA MACCHINA

Accertarsi che la tensione elettrica individata nei dati tec-nici della targhetta posta sul lato interno dello sportellino filtro, corrisponda a quella della rete elettrica (fig. 9).
Salvavita, cavi elettrici e presa della rete devono avereparametri tali da permettere di sopportare il carico massimo indicato sulla targhetta stessa.

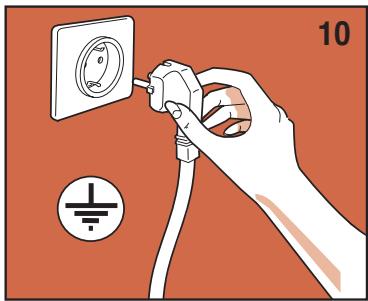

La presa di corrente alla quale viene allacciata la macchina deve essere munita di messa a terra. In caso contrario, il produttore declina qualsi responsabilità per eventuali incidenti (fig. 10).

Se la presa nella quale viene insertita la spina non funziona oppure non è adatta, delve essere sostituita da un elettrici-sta qualificato.

E' vietato allacciare la lavatrice alla rete atraverso elementi indiretti come prolonghe e prese multiple.
Durante la manutenzione la spina della lavatrice deve essere staccata alla fonte di corrente.
Non inserire e non togliere la spina alla presa con le mani bagnate.
Se il cavo d'alimentazione è daneggiato in quale modo, contattare il centro di assistenza tec-nica specializzato.

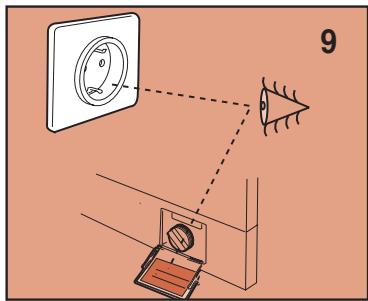

Posizione l'apparecchio in modo che il cavo alimentazione sua facilitmente accessibile in modo da poterlo disconnettere in caso di necessità.

UTILIZZO DELLA LAVATRICE

AVVERTENZE PRIMA DELL'USO

Attenzione:Prima di procedere al primo lavaggio della biancheria si prega di eseguire un breve ciclo di lavaggio alla panni.

Questo permette di verificare il funzionamento della lavatrice e di pulire il cestello.

Ad ogni lavaggio assicurarsi che:

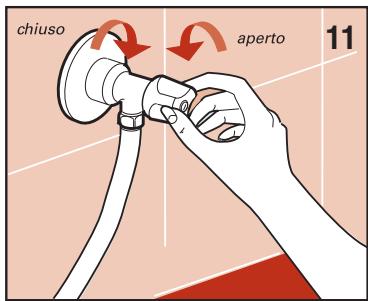

i collegamenti idraulici siano corretti, il tubo di scarico sia ben posizionato (vedi collega-

mente idraulico) che il rubinetto sua aperto .

con le mani asciutte inserire la spina nella presa di corrente.
sud dividere la biancheria secondo il tipo di tessuto (vedi etichettatura capi).
controllare che non vi siano oggetti nelle tasche degli indumenti da lavare, che potrebbero causare danni alla bian

cheria, alla macchina o al filtrto

UTILIZZO DELLA LAVATRICE

USO DEI DETERSIVI

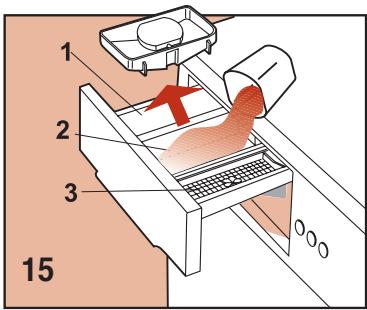

La lavatrice è dotata di uno scomparto per i detersivi a tre vaschette

vaschetta per detersivo in polvere per il prelimavaggio oppure per l'ammollo (1)
Vaschetta per detersivo in polvere per il lavaggio normale (2)

vaschetta per ammorbidente (3)

utilizzare un detersivo a schiuma frenata e ammorbidente (se è il caso) indicate per lavativici automatiche. Per i dosaggi seguire leindicazioni sulla confezione.

N.B.Quantità troppo elevate di detersivo possono produrre troppa schiuma ed influire negativamente sul risultato del lavaggio.

Quantità troppoasse posso
sono provocare un lavaggio
non soddisfacente.

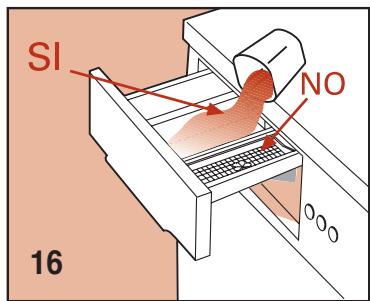

N.B. Quando si riempie il cassetto del detersivo é importante che quest'ultimo non entri nella sezione dell'ammorbidente in quanto si avrebbe un risciacquo con schiuma, ed i tessuti potrebbero rimanere macchiati di bianco. Viceversa se l'ammorbidente entrasse nella sezione del detersivo ne ridurrebbe l'efficacia.

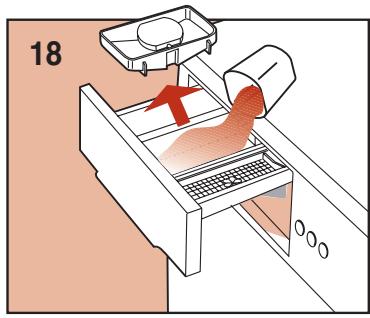

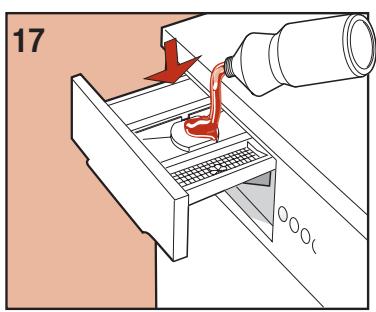

SE IL MODELLO PREVEDE IL CONTENTITORE DETERSIVO LIQUIDO

N.B. Quando si usa il detersivo liquido (raccommando per programmi alla prelavaggio), inseire lo speciale contentatore (se previsto) nella vaschetta intermedia "2"(nel modo lostrato a lato), versare quindi il detersivo liquido fino al livello massimo indicato.

Ricordarsi di rimuovere il contentatore detersivo liquido quando si usa il sapone in polvere.

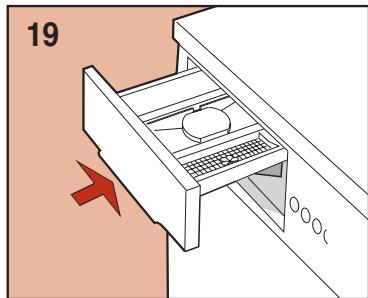

chiudere il cassetto del detersivo prima di iniziare il lavaggio.

Attenzione! Non togliere il cassetto detersivo durante i funzionamento della macchina, poiché potrebbe uscire acqua.)

UTILIZZO DELLA LAVATRICE

Esistono alcune macchie che non possono essere asportate dai vestiti soltanto con lavaggio in lavatrice. Prima di pulire a mano macchie di agli genere bisogna eseguire una prova su una parte molto visibile del capo, iniziando dall'orlo della macchia e procedendo verso il suo centro per evitare, in quello modo, la formazione di aloni. Qui sotto riportiamo vari modi per eliminare le macchie.

• CERA: Raschiare la cera con una punta arrotdata per non provocare danni al tessuto, quando, mettendo il tessuto fra due fogli di carta assorbente, passare la macchia sotto il ferro caldo.
• PENNE A SFERA E PENNARELLI: pulire con un panno morbido imbevuto di alcol etilico. Fare attenzione a non allargare la macchia.
  UMIDITA E MUFFA: se il tessuto tollera bene l'uso della candeggina, eseguire il ciclo di lavaggio aggiungendo candeggina. In caso contrario, bagnare la parte sporca con acqua ossigenata a 10 volumi e lasciare agire per 10 o 15 minuti.
  BRUCIATURE LEGGERE DA FERRO

DA STIRO: seguire le indicazioni per la muffa e l'umidità.

RUGGINE: usare prodotti per macchie di ruggine seguendo leindicazioni del produttore poste sulla confezione.
GOMMA DA MASTICARE: passare sul tessuto con il ghiaccio, sfregare il più possibile e poi passare con un panno di cotone imbevuto di acetone.
- VERNICE: non lasciare asciugare la vernice. Passare sulla zona sporca il solvente indicate alla confezione della vernice (ad es.acqua, trementina, tricloroetilene), insaponare e poi sciacquare.
Rossetto PER LABBRA: le macchia sul cotone oppure sulla lana si eliminano con un panno imbevuto di etere. Per la seta, inceve, usare il tricloro-etilene.

SMALTO PER UNGHIE:mettere sul tessuto macchiato la carta assorbente, quindi, inumidire il rovescio del tessuto con acetone cambiando spesso la carta assorbente posta sulla macchia.Procedere in quello modo fino alla totale eliminazione della macchia.
MORCHIA O CATRAME: spalmare sulla macchia un po'di burro fresco, lasciare ricosare e poi lavare con essenza di trementina.
ERBA: insaponare delicatamente,utilizzare candeggiante diluito.Per tessuti in lana si cui otenere un buon risultatoanche con alcoal al 90%
SANGUE:mettere a mollo nel- lacqua fredda con l'aggiunta di sale, quindi, lavare con il sapone da bucato.

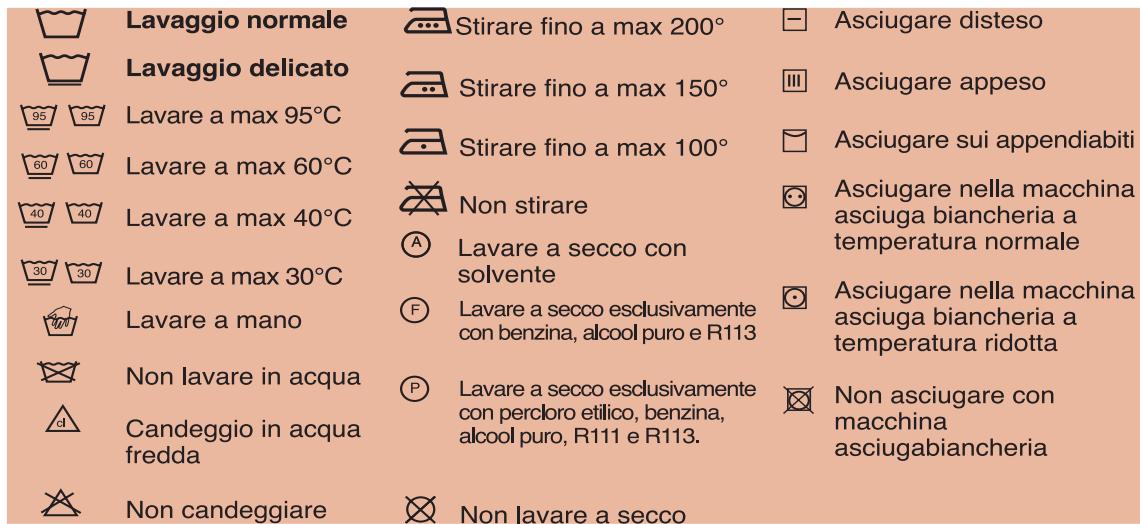

SIMBOLI INTERNAZIONALI PER IL TRATTAMENTO DEI VESTITI

Prima di mettere i vestiti in lavatrice e di selezionare il relative programmà è consigliabile esaminare i symboli posti sulle etichette del produttore. La tabella qui di seguito più essere utile per lalettura dei symboli.

MANUTENZIONE

La lavatrice è stata progettata per ridurre al minimo la manutenzione. E' comunique importante ricordarsi di pulirla regolarmente. Prima della pulizia assicurarsi che l'apparecchio sia stato staccato alla rete elettrica e che sua stata chiusa l'alimentazione dell'acqua.

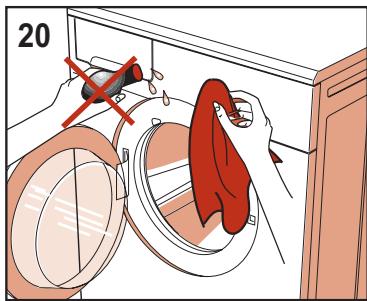

PULIZIA DELLA LAVATRICE

La struttura esterna e le parti in plastica della lavatrice devono essere pulite unicamente con un panno morbido umido.

ATTENZIONE!! Non utiliszare assolutamente per la pulizia della macchina sostanze chimiche, prodotti abrasivi, alcol, sapone, benzine o altri solventi in quanto potrebbero danneggiare la macchina. (fig. 20)

Al termine del lavaggio lasciare aperto per quale tempo l'oblo per far asciugare le parti in gomma. Lavare periodicamente le vaschette dei detersivi. A tal fine estrre lo scomparto detersivi e sciacquarlo sotto l'accqua corrente (fig. 20/A). Quindi, inserirlo nuovamente

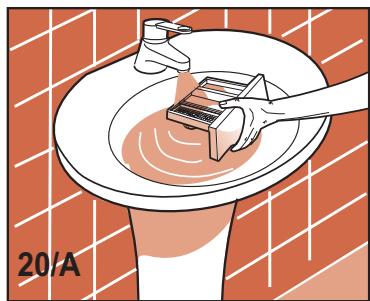

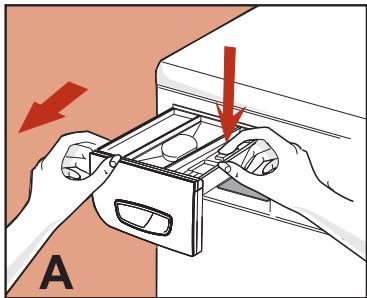

COME ESTRARRE LO SCOMPARTO DETERSIVI

(Fig.A o B, a seconda del modello)

Se nella vaschetta per am-morbidente "3" è presente la scritta "PUSH":

• aprire lo scomparto detersivi;
• premere con la mano destra sulla scritta "PUSH" e, sfilare con l'altra mano il cassetto tirandolo verso di se .(fig.A)

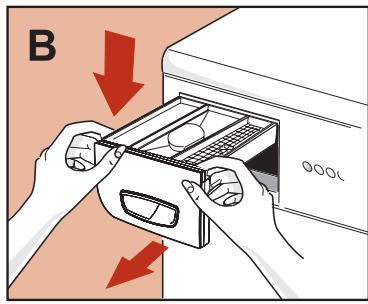

  Se nella vaschetta per am-morbidente "3" non è presente la scritta "PUSH":

• aprire lo scomparto detersivi;
• afferrarlo con entrambe le mani, ed esercitare una leggera pressione verso il basso; sfilare il cassetto tirandolo verso di se.(fig. B).

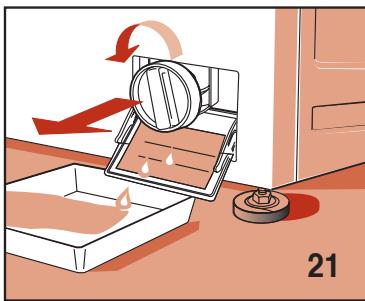

PULIZIA DEL FILTRO

ATTENZIONE!!

Prima di iniziare le operazioni sotto descritte, assicurarsi che la lavatrice sia stata svuotata. Non togliere ilhetto durante il funzionamento della macchina o quando quest'ultima è piena d'acqua.

Mettere除去 ilchio un panno oppure un piatto piano per raccogliere l'acqua rimasta al suo interno.

Apire lo sportellino del filtro, svitare e togliere quest'ultimo girando in senso antiorario (fig.21).

Ilchioveessere pulitoperiodicamente.

Sciacquare ilhetto除去 l'acqua corrente ed eliminare agli residuo.

Riavvitare il filtro in senso orario assicurandosi che sia chiuso ermeticamente.

MANUTENZIONE

SOLUZIONE DEI PROBLEMI

In caso di mancato funzionamento della macchina, prima di chiamare l'assistenza autorizzata è consigliabile verificare che la causa non sia fra quale di seguito illustrate.

La lavatrice non funzione (le spie di controllo non sono accessè)

assicurarsi che:

1) Vi sia la tensione nella rete.
2) La spina sia inserta correttamente nella presa di corrente
3) Il pulsante On/Off sua premuto, o se non previsto, che la manopola programmatore sia nella posizione di accensionecisione tirata verso l'esterno.

La lavatrice non funziona (le spie di controlo sono accese)

assicurarsi che:

1) La manopola programmatore sua posizionata sulprogramma prescelto
2) L'oblo sia chiuso correttamente
3) Il pulsante "Start" sia stato premuto (solo per modelli elettronici)
4) Verificare, leindicazioni seguenti"La lavatrice non carica acqua

La lavatrice non carica acqua

controllare che:

1) Vi si a l'acqua nelle tubature
2) Il tubo di carico sua collegato alla lavatrice
3) Il rubinetto di alimentazione del'acqua sua aperto
4) Il过滤 non sua otturato. In caso, procedere alla sua pulizia staccando l'apparecchio dalla rete elettrica

La lavatrice carica e scarica acqua in continuazione:

controllare che:

1) Il tubo di scarico si trovi all'altezza adeguata (60-90 cm)
2) L'estremita del tubo di scarico non sua immersa nell'acqua

La lavatrice non scarica acqua e non centrifuga

controllare che:

1) Il tubo di scarico sua allacciato correttamente
2) Il tubo di scarico non sia piegato
3) Ilchio llo dello scarico non sia chiuso
4) Non sia stata selezionata la funzione di esclusione della centrifuga
5) Non sia stata selezionata la funzione di stop con acqua.

La lavatrice vibra e fa rumore

assicurarsi che:

1) Tutte le protezioni per il trasporto siano state tolte.
2) La lavatrice sia perfettamente in piano
3) La biancheria voluminosa
come lenzuola, tovaglie ecc.
non sua concentrata in una sola parte del cestello

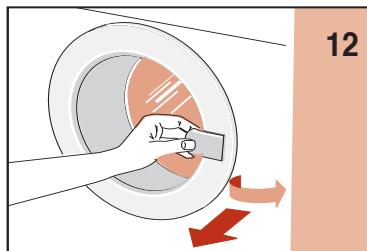

L'oblo non si après

1) Aspettare 3 minuti dopo il termine del lavaggio o in caso di macchine elettroniche, attendere l'accensione del led "Fine"

La biancheria non è sufficientemente centrifugata

Assicurarsi che:

1) La biancheria sia stata distribuita uniformamente nel cestello
2) Sia stata scelta la corretta velocità di centrifuga

La lavatrice si blocca durante il lavaggio

assicurarsi che:

1) Non manchi la corrente

Resta troppo detersivo nella vaschetta

assicurarsi che:

1) Il rubinetto di alimentazione dell'acqua sua aperto
2) Ilchio che si trova tra il rubinetto e il tubo di alimentazione sua pulito

Dopo il lavaggio la biancheria non è pulita

assicurarsi che:

1) Il cestello non sia stato caricato troppo
2) Sia stata'utilizzata l'adeguata quantità di detersivo
3) sia stato scelto il programma di lavaggio corrispondente

La biancheria si è ristretta oppure si è scolorita

assicurarsi che:

1) Sia stato scelto il programma di lavaggio corretto
2) Sia stata selezionata la giusta temperatura di lavaggio

La lavatrice non asciuga (solo per modelli lavasciuga)

assicurarsi che:
1) Il rubinetto di alimentazione dell'acqua sua aperto
2) Il Filtering di scarico sua pulito
3) La lavatrice sua accesa (spia di controlledlo illuminata)
4) La manopola programmatore sua posizionata su uno dei passi stop con il simbolino dell'asciugatura.
5) La manopola della regolazione del tempo di asciugatura non sia nella posizione "0"
6) Il pulsante "Mezzo Carico" sua premuto
7) Il pulsante"esclusione centrifuga" non sia premuto.

Se dopo l'esecuzione delle funzioni descripte, l'apparecchio continua a non funzionale correttamente segnalare il difetto al centro assistenza tecnica autorizzato più vicino.

Si prega cortesamente di comunicare il modello, il numero di fabbricazione ed il tipo di guasto. I dati dell'apparecchio si trovano sulla tabella informativa posizionata sullo sportellino del filtrto.

Queste informazioni permettono all'operaatore dell'assistenza tecnica di procurarsi le parti di ricambio necessarie e, quindi, garantiscono una veloce ed efficace esecuzione della riparazione.

ENGLISH

Dear customer,
