MANUAL DE UTILIZADOR C 414B-XLS AKG

Instruções de uso . p. 72

Favor leia este manual antes de usar o equipamento!

Certifique-se de que o aparecido ao qual pretende ligar o microfone está ligado à terra e que correponde às normas de segurarça.

1.2 Conteudo da embalagem

C 414B-XLS ou C 414B-XL II
H 85: suspensao elastica para o microfone
PF 80: proteção anti-pop
W 414X: paravento de borracha esponjosa
- Curva de frequência individual, providá de número de série ecede do data
- Mala de transporte de alta calidad para o microfone e os acessórios incluíos na embalagem

C 414B-XLS/ST ou C 414B-XL II/ST
2 x H 85: Suspension elastica para o microfone
- 2 x W 414X: paravento de borracha esponjosa
1xH50:trilha estereo
- Curva de frequência individual, providá de número de série ecede do data
- Mala de transporte de alta calidad para os microfones e os acessórios incluíos na embalagem

Certifique-se de que a embalagem contentem todos os componentes acima indicados. Caso falte um dos componentes, dirija-se a uma concessionária da AKG.

1.3 Acessórios-optionais

• MK 9/10: cabo de microfone blindado de 10 m com 2 pálos provido de connectores XLR macho e fêmea
• B 18 + A 48V: alimentador de bateria e convertidor DC para uso externo
  H 50: trilha de estéreo para a montagem deinous microfones
  SA 18/3B: conexão de tripé feita completeness de metal
  SA 60: conexão de tripé de material sintétrico

1.4 C 414B-XLS

A construção deste microfone condensador de membrana grande baseia-se nas experiências feitas durante anos de aplicação em estudos no mundo inteiro com os modelos C 12A, C 12B, C 414comb, C 414EB-P 48, C 414B-ULS e C 414B-TL II. Vista que consiste em componentes modernos e resistentes que permitiram incluar acreda mais funções no mesmo espaço, este microfone satisfaz as mais Sofisticadas exigências profissionais e resistirá a utilização em estúdio a longo prazo.

A eletrónica do microfone foi novamente elaborada, atribuindo à linearidade absoluta das caracteristicas de transferênciaética a maior importância possível. O boaço ruidoproprio e o elevado punto de sobrecarga garantem uma dinária abrangente deapproximamente 134 dB (ponderação A) muito superior à de microfones condensadores e aparehos periféricos comuns.

O Sistema de membrana dupla permite como de costume a seleção de varías caracteristicas direcionais. A membrana é feita de uma folha de material sintétrico com um lado dourado por meio de vapor e evita curtos-circuitos locais em relacion ao contra-eletrodo también comutas pressões sonoras.

A carçaça construúda completeness de metal possui bons efeitos contra interferências RF quando usar o microfone perto de microfones sem fio ou outros sistemas de comunização.

Ao contrario das versões mais antigas do C 414 o C 414B-XLS / C 414B-XL II proportória para cada item um comutador duplo com uma LINHA de LEDs para comutar a caractéctica direcional, a pré-atenuação e a redução dos graves, indicando o ajuste的选择o. Os comutadores de seleção e os LEDs de indentação está ativados apenas com o microfone ligado (alimentação fantasma de 48 V).

• Para fazer um determinado valor ou uma determinada caractéctica direcional, pressione uma ou mais vezes na seta da direção desejada no respectivo comutador de seleção.

O ajuste selectionado é indicado por um LED amarelo/verde que brilha acima do respectivo valor ou símbolo.

Se tiver atingido a ultima posicao duma direcao e desejar的选择ar及其他ajuste,devera pressionar na seta para adirecao opossta no comutador de selecao. (Se continuar apressionar na mesma seta o respectivo parametro nao pulara para a posicao inicial.)

Se desligar o microfone (se desconectar o microfone da alimentacao fantasma), os ultimos ajustes ativos de todos os tres comutadores de selecao serao armazenados no microfone e reativados automaticamente depuis de ter ligado (reconnectado o microfone a alimentacao fantasma) o microfone de novo.

• Para fazer alteracoes involuntarias dos ajustes durante a operacao, poderá desativar osTRS comutadores de selecao.

Para tanto pressione por pelo menos 3 segundos em uma das setas de direção no comutador de seleção da caractéristica direcional (1).

Para reativar os comutadores de seleção pressione o comutador de seleção (1) mais uma vez por 3 segundos no minimo ou desconnecte o microfone da alimentação de tenção (da alimentação fantasma 48 V).

1.4.1 Elementos de controle

Aviso:

Fig. 1: comutador de seleção para caracteristicas direcionais
Fig. 2: comutador de seleção para pré-atanuacao

Fig. 3: comutador de seleção para atenuação dos graves

1 Comutador de seleção para caracteristicas direcionais*)

O comutador de seleção 1 no lado frontal do microfone (veja fig. 1) permite selecionar cinco caracteristicas direcionais发展目标, para que possa usar o microfone em diversas situações de aplicação. Todas as caracteristicas direcionais em grande parte são independentes das frequências. Desta maneira também o carater do som indireto é reproduzido de forma natural e auténtica.

2 Comutador de seleção para pré-atenuação*)

O comutador de seleção 2 no lado traseiro do microfone (veja fig. 2) permite fazer o limite de sobrecarga em 6 dB, 12 dB ou 18 dB, para poder efetuar gravações sem distorções também perto de fontes sonoras.Esta pré-atenuação evita que oível de saía do microfone ultrapasse, particulamente em freqüências baixas, limites críticos de sobrecarga de transformadores minimos, realizados, por exemplo, em entradas de mesas de mixagem.

*) Aviso:

Para manter os valuores de ruido da etapa de entrada no microfone os mais baixos possíveis, os circuitos electrônicos do ambiente da capsaula foi construindo com impedência bastante alta. Por isto demora 10 a 15 segundos até ficar ativado o ajuste的选择acion (alterado) da CHARACTERística direcional ou da pré-atenuação.

3 Comutador de seleção para atenuação dos graves

A atenuação dos graves regulavel (veja fig. 3) también ajuda a suprimir distorções a frequências muito baixas, provocadas por exemplo por ruidos de zoada ou de vento. A transconductência do filtró é maior de 12 dB/oitava nas frequências de corte de 40 Hz e 80 Hz assim como 6 dB/oitava na frequência de corte de 160 Hz. O ajuste em 160 Hz reduz de forma muito eficaz o efeito de proximidade que poderá ocorrer em distâncias muito pequenas (menos de 15 cm) entre o microfone e a fonte sonora.

Indicação de sobrecarga

Se o;nível de saída do microfone atingir ou ultrapassar um valor de ca. 2 dB abaixo do limite permittedo sobrecarga, o LED atualmente ativo mudará por ca. 0,3 segundos para vermelho. Neste caso recomendamosacular com o comutador de seleção 2 a pré-ataença em um ou mais nãois.

1.5 C 414B-XL II

O C 414B-XL II é identico ao C 414B-XLS, mas acentua um pouco as frequências altas a partir de ca. 3 kHz.

O C 414B-XLS e o C 414B-XL II distinguem-se em virtude do seu baixissimo ruidoproprio e, simultaneamente, por uma alta resistencia à sobrecarga. Para corresponder a estas exigências tecnicas muito altas, eles os microfones foram concebidos exclusivamente para o uso com uma alimentacao fantasma de 48V conforme a norma DIN/IEC.Esta norma prescreve uma tensao de 48V nas linhas de audio contra a blindagem do cabo.

Conecte o microfone apenas a fontes de alimentacao fantasma (entradao com alimentacao fantasma ou um aparelho de alimentacao fantasma externo) conforme a norma DIN/IEC com conexao sem terra e utilize para tanto apenas um cabo balanceado com connectores de estudo conforme a norma IEC 268-12. Só esta forma é possivel garantir o funciona sem problemas.

Recomendam-se os seguientes esquemas de conexão:

Aviso:

Important!

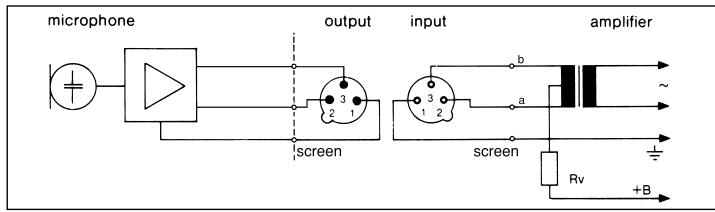

Fig. 4: Circuito com transformador de entrada com derivacao central (sem terra):

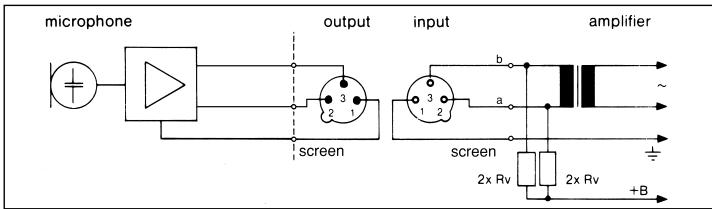

Fig. 5: Circuito com transformador de entrada sem derivacao central (sem terra):

Tabela 1: resistor de entrada DIN/IEC

Valor de norma para Rv (ou 2 x Rv)
U =	Rv	2 x Rv
48 V ±4 V	3300 Ohm	6800 Ohm

Os resistores 2 x Rv poderão possuar uma tolerância Tmaxa de 0,5% por razões de simetria.

Se as entradas dos amplificadores tiverem uma ligação à terra, está necessário insertar condensadores ou transformadores adiçionais na红线 de audió, para fazer uma perturbação das etapes de entrada por correntes de fuga.

Fig. 6: alimentacao fantasma em entradas de amplificadores não balanceadas

3 Aplicação

3.1 Introdução

Além do elevado limite de sobrecarga, das distorções minimas, e da construição resistente a todo tipo de temperatas e umida, o microfone proportora o functimento ideal para uma grande variedade de aplicações.

A versão的基础 do C 414B-XLS possui uma resposta de frequência muito equilibrada, com um caráter sonoro típico para microfones de membrana grande da AKG. Este caráter típico quase não mudou durante o longo tempo de produção do C 414. O C 414 tornou-se, portanto, num "padão industrial" com o qual se comparao os produits concorrentes ou novamente desenvolvidos.

Pode aplicar o C 414B-XLS para a maior parte dos instrumentos musicais (veja tambem o capítulo 3.6 e 3.7). Com o comutador 1 pode adaptar a CHARACTERística direcional do microfone perfeitamente ao instrumento ou à situação de gravação.

3.2 Atenuação dos graves

A atenuação dos graves regulavel de 40 a 80 Hz permite suprimir, de forma eficaz, "fontes acústicas perturbadoras" como por exemplo correntes do ar condicionado, ou vibrações a frequências baixas em virtude de vibrações do solo, ruidos de mão etc., sem alterar o caráter sonoro do instrumento/da voz a gravar.

Com a pré-atanuacao regulavel podeacularo nivel de sobrecarga acustica do microfone. E precise observar, porém, que os apareiros connectados (amplificadores de microfone, entradas de mesa de mixagem, entradas de aparehos de gravacao) possam elaborar o nivel maximo na saida do microfone sem quaisquer distorções.

3.3 Pré- atenuação

O C 414B-XL Il foi desenvolvimento como alternatively acústica à versão padrão do C 414B-XLS. É IDENTICO ao C 414B-XLS, mas acentua ligeiramente as freqências altas a partir de 3kHz . Esse aumento dos agudos apoia a Presence de vozes de canto. O C 414B-XL Il é particulamente apropriadço para gravar vozes ou instrumentos solistas (veja tambem capítulo 3.6 e 3.7). Além disso é muito bom para gravações a longa distância, por exemplo, se o microfone pendurar do teto duma sala de concerto.

3.4 C 414B-XL II

• A suspensão elastica H 85 inclua na embalagem possui uma rosca padrão 3/8" . Desta forma pode fixar o microfone em quase todos os tripés comuns no comércio providos de conexões roscadas 3/8" .
• Para a montagem em tripés providos de roscas 5 / 8" retire a rosca e conecte a suspensão elástica diretamente no tripé.
• Paraletalas.

Recomendamos usar o C 414B-XLS e o C 414B-XL II para as següntes aplicações no estudo de gravacao:

3.5 Montagem no tripé

3.6 Áreas de aplicação

Tabela 2: aplicacoes recomendadas

Fonte sonora	C 414B-XLS	C 414B-XL II
Voz lead/solista	+	++
Backing vocals/coro	++
Palavra	+	++
Violão acústico	++	++
Violãoétrico		+
Baixoétrico	+
Contrabaixo	++
Violino	++	+
Violoncelo	++	+
Cítara	+	++
Piano de caudal (clássico)	++
Piano vertical (rock e jazz)	++	++

(Tabela 2)

Fonte sonora	C 414B-XLS	C 414B-XL II
Órgão	++	+
Trompete	++	++
Trombone	++	+
Trompa	++	++
Tuba	++	+
Saxofone	++	++
Flauta transversa	++	++
Clarineta	++	++
Gaita-de-boca	+	++
Bumbo	++
Toms	+	+
Pratos	+
Bongós, congas	+

3.7 Dicas para a aplicação

Como introdução à "ciência da的技术e de gravacao" encontrar em seguida algumas aplicacoes já bemchinecidas.

3.7.1 Voz solista

Fig. 7: cantora solista

• Distáncia do microfone: 15 - 30 cm
• Característica direcional: cardióide
• Atenuação dos graves: ligada (40 ou 80 Hz)
• Paravento W 414X ou proteção anti-pop recomendados
• Recomendamos insertar a sua和个人ista nos fones de ouvido do cantor/ locutor para melhor controlar a sua和个人ia voz.

3.7.2 Coro/coro acompanhante

Para coros mistos recomendamos um microfone estéreo e um microfone de suporte para cada voz de soprano, contralto, tenor e baixo.

Em ambientes com acústica ideal muitas vezes é suficiente aplicar um único microfone estéreo ouinous microfones mono sintonizados.

Coro accompanying/ variante 1: se ha pistas suficientes à disposicao, recomendamos gravar cada voz uma por una successivamente. Veja capitulo 3.7.1 Voz solista.

Coro accompanying/ variante 2: para evitar diafonias, escolhe a caracteristica directional hipercardiode ao gravar varias vozoes ao mesmo tempo com um so microfone por voz, especialmente se a dis

tência entre os microfones for muito pequena.

Fig. 8: coro acompanhante com um microfone

Coro accompanying/variante 3: se aplicar um uniquo microfone, escolhe a caracteristica directional cardióide ou omnidirectional e mande o coro formar semicírculo em torno do microfone.

Grandes grupos de instrumentos de corda: utilize um microfone principal estéreo em disposicao XY, MS, ORTF ou另外一个, combinado com microfones de suporte nas proximidades.

Contrabaixo, violoncelo

Fig. 10:contrabaixo

Contrabaixo:

Direcione o microfone duma distancia de ca. 40 cm para um dos ff. Se o contrabaixo for gravado num Conjunto, é preciso diminuiar a distança e aplicar a caractéristica hipercardióide para fazer diafonias provocadas por outros instrumentos no microfone do baixo.

Violoncelo/variante 1:

Veja contrabaixo.

Violoncelo/variante 2:

Microfone de proximidade, veja variante 1 mais um microfone de ambiente. Ajustar o microfone de proximidade ca. 20 dB abaixo do microfone de ambiente.

3.7.5 Violão acústico

Fig. 11: Violão acústico com um C 414B

Recomendamos utilizedois microfones.

Direcione um C 414B duma distancia de 20 a 30 cm para a boa do violão. Direcione um microfone de membranaiosa (por exemple um C 451B) de ca. 1 m para um punto perto do cavalete ou direcione-o deTRS/de baixo para a caixa de ressonancia.

Direcione o microfone 1 inclinado de cima para a boa do tocador (poucos ruidos de sobro), direcione o microfone 2 para uma posicao lateral em relacao ao instrumento.

Gravacao com um microfone so: como microfone 1, a uma distança de ca. 2 m a 2,5 m acima do solo.

3.7.6 Flauta transversa
Fig. 12: gravar a flauta com umsole microfone

Direcione o microfone para a ultima chave de baixo. Para fazer ruidos, colocque o microfone numa posicao lateral em relacao ao instrumento.

3.7.7 Clarinete
Fig. 13: clarinete

Direcione o microfone a duma distancia de ca. 50 cm a 1 m para o centro do instrumento.

3.7.8 Saxofone tenor e soprano

Fig. 14: saxofone tenor (a), saxofone soprano (b)

3.7.9 Trompete/trombone

Posicao o microfone a ca. 30 cm diante do instrumento, um pouco fora do eixo do pavilhao. Ligue a pre-attentiono microfone. O paravento ajuda a reduzir os ruidos de sopro.

Fig. 15: trompete (a), trombone (b)

3.7.10 Piano de cauda/ piano vertical

Piano de cauda:

Direcione um C 414B ou doit C 414B em arranjo XY-, MS ou ORTF duma alta de 1,5 a 2 m para as cordas do centro.

Para sons rock/pop utilizedois C 414B,ca.20- 40 cm acima das cordas.Direcione o microfone a 1 m para a area do soprano,o microfone 2 para a area do baixo, positionalo cada um a ca.15cm atrás dos amortecedores.

Fig. 16: Piano de cauda

Fig. 17: Piano vertical

Piano vertical:

Gravacao como piano de cauda. Abra a tampa e deleixe os microfones "olhar de cima para dentro do instrumento".

Violão eletrico:

Posicao o microfone a uma distancia de 8-15 cm, um peu fora do centro da membrana do alto-falante. Ative a atenuacao dos graves e a pre-atenuacao.

Eventually既可以 use um microfone de ambiente adicular.

Baixo elétrico:

Como violaoétrico. Pode adcionar o sinal direto da uma saía line do amplífador do baixo fone.

Fig. 18: violão eletrico

3.7.11 Violão eletrico/ baixo eletrico

Captação overhead:

Posicaodoes C 414B em的技术aAB ou XY 80 cm a 120 cm acima da casa do baterista.Esta Tecnica proportiona um som muito natural de toda a bateria (utilizar apenas um pouco ou desistir totalmente do equalizador/regulador de som!).

Fig. 19: bateria

3.7.12 Bateria

Toms suspensos ou floor-toms:

Direcione a uma distança de 5 a 10 cm um microfone por tom ou

um microfone entre bois toms para a borda da pele. Para evitar diafonias provocadas por outros instrumentos, reduza na mesa de mixagem os agudos acima de 10kHz .

Bass drum:

Retire a pele de ressonância e posicao o microfone dentro da caixa. É absolutamente necessario ativar a pré-atenuacao (-18 dB), visto que poderão ocorro nveis de som até 160 dB SPL.

4.1 Microfone

Pode limpar todas as superficies de metal com alcool etilico (industrial) ou alcool normal.

4.2 Paravento

Limpe o paravento com uma solucao suave de detergente. Logo aps osecagem o paravento podera ser usada novamente.

5 Especificações

Tipo:	microfone de该怎么 de pressão de membrana grande de 25 mm
CHARACTERISTICAS direcionais:	omnidirecional, cardíode larga, cardíode, hipercardiode, bidirectional
Sensibilitad:	23 mV/Pa (-33 dBV ± 0,5 dB)
Resposta de frequência:	20 a 20.000 Hz (veja curvas de frequência)
Impedência eletrica:	≤ 200 Ohm
Impedência de energia recommendada:	≥ 2200 Ohm
Transconductência do FILTER de atenuação dos graves:	12 dB/oitva com ponto inicial em 40 Hz e 80 Hz, ou 6 dB/oitava com Polo inicial em 160 Hz
Pré-atauação:	regulável para -6 dB, -12 dB, -18 dB
Nível de ruído equivalente segundo CCIR 468-2:	20 dB (0 dB pré-atauação)
Nível de ruído equivalente segundo DIN 45 412 (ponderação A):	6 dB-A (0 dB pré-atauação)
Relação sinai/ruído relativa a 1 Pa (ponderação A):	88 dB
Pressão sonora para 0,5% de distorsão:	200/400/800/1600 Pa △ 140/146/152/158 dB SPL (0/-6/-12/-18 dB)
Faixa dinária:	134 dB min.
Nível de saía max.:	5 V rms. (+14 dBV)
Condições climáticas permitidas:	faixa de temperatura: -10°C a +60°C umida do ar relativa: 95% (+20°C), 85% (+60°C)
Tensão de alimentação:	alimentação fantasma de 48 V segundo DIN/IEC
Consumo de correto:	ca. 4,5 mA
Conector:	como XLR-3 segundo IEC
Dimensoes externas:	50 x 38 x 160 mm
Peso:	300 g, neto

Este produit corresponde às normas citadas na declaração de conformidade, que podePEDir na.nossa pagina da web http://www.akg.com ouenviando-nos um email para [e-mail]

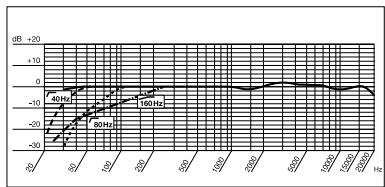

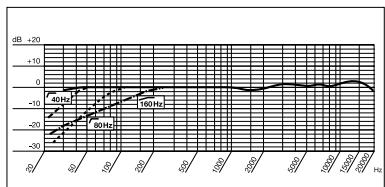

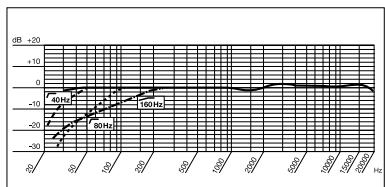

Curvas de resposta C 414B-XLS

Diagrams polares C 414B-XLS / C 414B-XLII

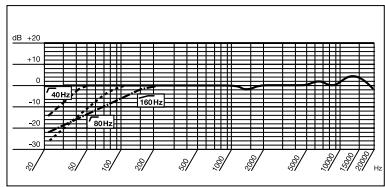

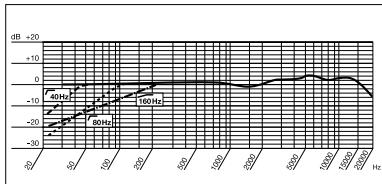

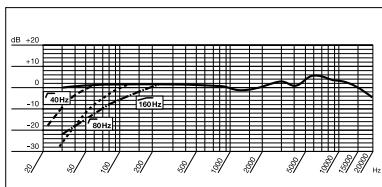

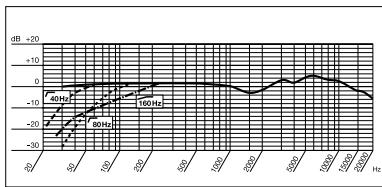

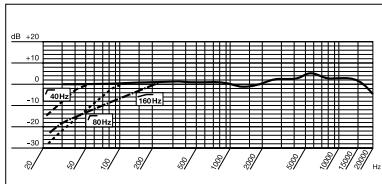

Curvas de resposta C 414B-XLII

Omnidirectional

Cardioide larga

Cardioide

Hipercardióde

Bidirectional
