MANUALE UTENTE C 414B-XLS AKG

Istruzioni per l'uso. .p. 44

Prima di utilizzato l'apparecchio, leggere il manuale

1.1 Indicazione per la sicurezza

Controllate per favore se l'apparecchio che voete collegare al microfono corrisponde alle norme di sicurezza vigenti e se è dotato di una messa a terra di sicurezza.

1.2 In dotazione

C 414B-XLS o C 414B-XL II
H 85: sospensione elastica del microfono
PF 80: antipopping
W 414X: antisoffio in espanso
- Curva individuale delle frequenze, provvista di numero di seri e codice data
- Pregiata valigetta di trasporto per il microfono e gli accessori in dotazione

C 414B-XLS/ST o C 414B-XL II/ST
- 2 x H 85: suspENSIONE elastica del microfono
- 2 x W 414X: antisoffio in espanso
1xH50:barra stereo
- Curva individuale delle frequenze, provvista di numero di seri e codice data
- Pregiata valigetta di trasporto per i microfoni e gli accessori in dotazione

Controllate, per favore, se la confezione contiene tutti i componenti sopra elencati. Se dovesse mancare quale casa, rivolgetevi al vosto rivenditore AKG.

1.3 Accessori opzionali

• MK 9/10: cavo microfonico schermato bipolare da 10 m con connettore XLR e innesto XLR
  B 18 + A 48V: alimentatore a batteria e convertitore c.c. per l'esercizio all'aperto
  H 50: barra stereo per il montaggio di due microfoni
  SA 18/3B: collegamento per supporto interamente in metallo
  SA 60: collegamento per supporto in materia sintetica

1.4 C 414B-XLS

La costruzione di questo microfono a condensatore a grande membrana si basa sulle esperienze fatte su Scala mondiale, nell'esercizio pluriennale in studio, con i modelli C 12A, C 12B, C 414comb, C 414EB-P48, C 414B-ULS e C 414B-TL II. Basato su componenti moderni e fidabili, con cui si sono potute installare nel microfono funzioni addizzionali sullo stesso spazio, il microfono corrisponde alle più alte esigenze professionali e resisteràanche al lungo impiego esigente in studio.

L'electronica del microfono è stata rielaborata; massima attenzione è stata rivolta all'assoluta linearità di tutte le caratteristica elettriche di trasmissione. Il ridotto rumore proprio e la vasta gamma di modulazione garantiscono una dinamica di circa 134 dB (ponderazione A) che supera di gran lunga quella di microfoni a condensatore tradizionali e apparecchi periferici.

Il trasduttore a doppiia membrana consente, nel provato modo, di scegliere varie direttività. La membrana è realizzata con un foglio in materia sintetica vaporizzato in oro unilateralemente e impedisce,anche in caso di pressioni sonore massime,cortocircuiti locali con il controlettrodo.

La scatola interamente metallica agisce bene contro eventuali dispersioni RF quando usate il microfono nelle vicinanze di un trasmettitore o insieme a microfoni senza filo o altri appearecchi di communicatesione.

A differenza delle versioni precedenti del C 414, il C 414B-XLS / C 414B-XL II è dotato, per selezionare la direttività, la preattenuzione e l'attenuazione dei bassi, rispettovamente di un dopPIO interruptatore a pressione con una linea di LED perindicare la regolazione prescelta. I selettori e i LED di indicazione sono attivi solo quando il microfono è inserto (alimentazione phantom da 48 V).

• Per regolare un determinato valore o una determinata direttività, premete una o più volte sulla freccia direzionale desiderata disposa sul relativo selettore.

La regolazione prescelta vieneindicata da un LED giallo/verde che lampeggia sopra il rispetto valore o simbolo.

Se avete raggiunto la posizione estrema in una direzione e volete scegliere un'altra regolazione, premete sul selettore la freccia per la direzione opposta. (Se continuate a premere sulla stessa freccia, il rispetto parametro non ritorna nella posizione iniziale.)

Se disinserite il microfono (separandolo dall'alimentazione phantom), le regolazioni ultimamente attive di tutti e tre i selettori vengono memorizzate nel microfono; dopo il reinserimento (dell'alimentazione phantom) vengono richiamate automaticamente.

• Per evitare diambiare inavvertamente le regolazioni durante l'esercizio, potete disattivare i tre selettori proseguendo in quello modo:

Premete per circa 3 secondi una delle freccce direzionali disposte sul selettore per la direttività.

Per riattivare i selettori, premete il selettore per la direttività un'altra volta per almeno 3 secondi o staccate il microfondo alla tensione d'alimentazione (alimentazione phantom da 48 V).

1.4.1 Elementi di comando

Avvertenza:

Fig. 1: Selettore per le direttività

Fig. 2: Selettore per la preattenuazione

Fig. 3: Selettore per l'attenuazione dei bassi

1.5 C 414B-XL II

1 Selettore per le direttività*)

Il selettore 1 disporto sul lato anteriore del microfono (vedi fig. 1) consente di scegliere tra cinque direttività diverse, in modo da poter usare il microfono nelle più svariate situazioni di ripresa. Tutte le direttività sono ampiamente independenti dalle frequenze. In quello modo,anche il carattere sonoro del suono indiretto viene riprodotto in modo naturale e autentico.

2 Selettore per la preattenuazione*)

Il selettore 2 disporto sul lato posteriori del microfono (vedi fig. 2) consente di augmentare il limite di modulazione di 6 dB, 12 dB o di 18 dB, per poter effettuare registrazioni libere da distorsioni ancche nelle vicinanze della fonte sonora. Questa preattenuazione impedisce che il livello d'uscita del microfono, particolaremente nel caso di frequenze basse, superi i limiti di modulazione critici dei mini-trasformatori usati p.e. per ingressi di mixer.

*) Avverenza:

Per tenere il più basso possibile i valori di fruscio dello stadio d'ingresso del microfono, lo schema elettrico di tutte la zona della capsula è stato realizzato con valori d'impenenza estremamente alto per cui ci vogliono circa 10 - 15 secondi fin quando la direttività o la preattenuazione prescelta (modificata) diventano efficaci.

3 Selettore per l'attenuazione dei bassi

L'attenuazione dei bassi regolabile (vedi fig. 3) è un ulteriore aiuto per coprimere distorsioni che si verificano a frequence bassissime causate per esempio da rumori o da vento. La transconductanza del filtrlo supera gli 12 dB/ottava in caso delle frequenze limite di 40Hz e 80Hz nonché gli 6 dB/ottava in caso della frequenza limite di 160Hz . La regolazione di 160Hz riduce molto efficamente il forte effetto di prossimità che si può verificare quando il microfono dista poco (meno di 15cm ) alla fonte sonora.

Indicazione di sovraccarico

I LEDs di individazione della direttività servonoanche come individazione di sovraccarico.

Se il livello d'uscita del microfono raggiunge un valore di circa 2 dB al di sotto del limite di modulazione amissibile o lo supera, il LED momentaneamente attivo passa per circa 0,3 secondi sul rosso. Se si verifica quello caso, vi raccomandiamo di augmentare la preattenuazione, per mezzo del selettore 2, di uno o due gradi.

II C 414B-XL II è identico al C 414B-XLS, presente perché una leggera enfatizzazione delle frequenze alte a partire da circa 3 kHz.

Questo capitolo è valido sia per il C 414B-XLS che sono per il C 414B-XL II.

Il C 414B-XLS e il C 414B-XL Il si contraddistinguono per il rumore proprio estremamente basso e la contestuale elevata resistenza ai sovraccarichi. Per rispetto queste severe esigenze tecniche, ambedue i microfoni sono stati concepiti per l'esclusivo impiego con alimentazione phantom di 48 V secondo DIN/IEC. Questa norma prescire una tension positiva di 48 V alle linee audio contro la schermatura del cavo.

Collegate il microfono esclusivamente a fonti d'alimentazione phantom (ingresso con alimentazione phantom oppure alimentatore phantom esterno) secondo DIN/IEC con collegamento除去 terra e utilizzate solo un cavo simmetrico con connettori da studio secondo IEC 268-12. Solo in quello modo è garantito l'esercizio sicuro e除去 problemi.

Raccomandiamo i seguenti schemi di collegamento:

Avverenza:

Important!

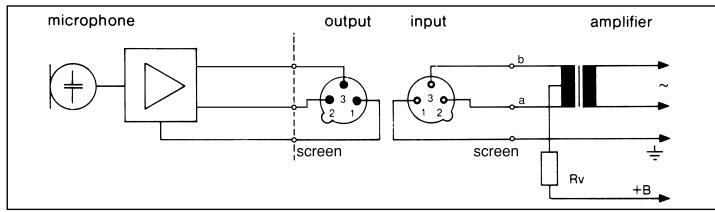

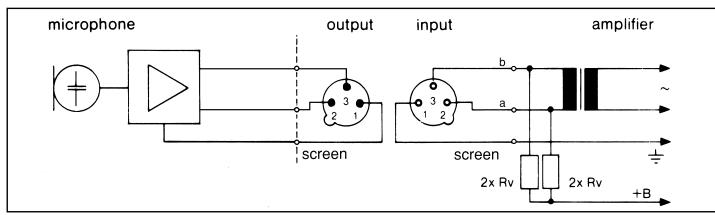

Fig. 4: Collegamento con trasformatore d'ingresso con presa mediana (senza terra)

Fig. 5: Collegamento con trasformatore d'ingressoswana presa mediana (senza terra)

Tabella 1: Resistenza addizionale secondo DIN/IEC

Valore normale per Rv (oppure 2 x Rv)
+B	Rv	2 x Rv
48 V ±4 V	3300 Ohm	6800 Ohm

Per ragioni di simmetria,le resistenze 2× Rv devono essere una tolleranza di al massimo 0,5%

Se gli ingressi dell'amplificatore sono messi a terra o se non ci sono trasformatori d'ingresso, dovete inseire nella linea audio

o condensatori o trasformatori addizzionali per evitare che gli stadi d'ingresso siano disturbati da correnti di dispersione.

Fig. 6: Alimentazione phantom per ingressi asimmetrici dell'amplificatore

3 Istruzioni per l'impiego

3.1 Introduzione

Oltre alla larga gamma di modulazione con minime distorsioni e alla costruzione resistente a temperature estreme e all'umidità, il microfono offre possibilità uniche d'impiego universale.

La versione standard C 414B-XLS ha una risposta in frequenza molto equilibrata, con un carattere sonoro tipico per i microfoni a grande membrana dell'AKG. Questo carattere sonoro èambiato solo di peu nel corso del lungo periodo di produzione del C 414. Il C 414 ha raggiunto quando uno "standard industriale" contro cui si confronta la maggior parte dei prodotti concorrenziali o nuovi.

Il C 414B-XLS cui oviin impiegato per la maggior parte degli strumenti musicali (vedi anche i capitoli 3.6 e 3.7). Con l'interrottore 1 la direttività del microfono cui oviin adattata in modo ottimale sua al rispetto strumento che alla situazione di ripresa.

3.2 Attenuazione dei bassi

L'attenuazione dei bassi regolabile, nella gamma delle frequenze da 40 fino a 80Hz , vi permette di filtrare in modo efficace fonti di disturbo acustiche, come p.e. correnti d'aria prodotte da impianti di climatizzazione o simili, o vibrazioni a basse freu- quenze causate da oscillazioni del suolo, rumori prodotti dal tocco delle mani ecc.,enza alterare il carattere sonoro della voce/dello strumento da riprendere.

3.3 Preattenuazione

Con la preattenuazione regolabile potete augmentare la gamma di modulazione acustica del microfono. Fate attenzione affinché il livello massimo all'uscita microfonica possa venir elabo-

rato,enza distorsioni,dagli appearecchi collegati a valle (preamplificatore microfonico, ingressi di mixer, ingressi di appearecchi di registrazione).

Il C 414B-XL Il è stato sviluppato come和其他a acustica alla versione standard C 414B-XLS. è identico al C 414B-XLS, presente perché una leggera enfatizzazione delle frequenze alte, a partire da circa 3kHz . Questa enfatizzazione degli acuti aiuta a renderere più presente il canto; raccomandiamo il C 414B-XL Il quindi in particolare per la registrazione di loro solistiche o di strumenti solistici (vedianchesi capitoli 3.6 e 3.7). Il microfono si presta inoltre eccentlemente per registrazioni da distance più grande, come per esempio nelle sale da concerto, quando pende dal soffitto.

3.4 C 414B-XL II

• La sospensione elastica in dotazione H 85 è provvista di un adattatore di filetto da 3/8 con cui potete montare il microfono su quasi tutti i supporti in uso commerciale e su sospensioni con filetti da 3/8 ".
• Per montare il microfono su supporti con filetti da 5/8" , togliete l'adattatore di filetto e avvitate la sospensione elastica direttamente sul supporto.
• Per sfilare la sospensione elastica dal microfono, girate il disposativo di sicurezza del tipo baionetta disporto sull'estremità inferiore della sospensione in senso antiorario per aprire il disposativo.

3.5 Montaggio su supporto

Raccomandiamo il C 414B-XLS e il C 414B-XL II per i seguenti impieghi in studio:

3.6 Impieghi

Tabella 2: Impieghi raccomandati

Fonte sonora	C 414B-XLS	C 414B-XL II
Voce solista	+	++
Backing vocals/coro	++
Voce parlata	+	++
Chitarra acustica	++	++
Chitarra elettrica		+
Basso elettrico	+
Contrabbasso	++
Violino	++	+
Violoncello	++	+
Cetra	+	++
Pianoforte a coda (classico)	++
Pianoforte verticale (rock & jazz)	++	++
Organo	++	+
Tromba	++	++

(Tabella 2)

Fonte sonora	C 414B-XLS	C 414B-XL II
Trombone	++	+
Corno	++	++
Tuba	++	+
Sassofono	++	++
Flauto traverso	++	++
Clarinetto	++	++
Armonica a bocca	+	++
Bass drum	++
Toms	+	+
Piatti	+
Bongos, congas	+

3.7 Consigli per il posizionamento

Per rendervi familiari con la "scienza della tecnica di registrazione" vi diaemo qui di seguito alcuni consigli per posizionamenti di microfoni che si sono dimostrati validi.

3.7.1 Voce solista

3.7.2 Coro/coro d'accompagna-mentation

Fig. 7: Cantante solista

• Distanza dal microfondo: 15 - 30 cm
• Direttivita: cardioide
• Attenuazione dei bassi: inserta (40 o 80 Hz)
  Antisoffio W 414X o antipopping PF 80 raccomandi
• Raccomandiamo di far ascoltare attraverso la cuffia al cantante/relatore, durante la ripresa, la propria traccia, per permettergli di controllare meglio la sua voce.

Per grande coriisti raccommandiamo un microfono stereononché rispettovamente un microfono di supporto per soprano,contralto, tenore e basso.

In sale acusticamente ottimali è spesso sufficiente un unico microfono stereo rispettivamente due microfoni mono sintonizzati.

Coro d'accompagnamento/variate 1: Se c'è a disposizione un numero sufficiente di tracce, raccomandiamo di registrarare separamente agli因为你, una dopo l'altra. Vedi capitolo 3.7.1 voce solista.

Coro d'accompagnamento/variante 2:

In caso di registrazione contemporanea di più=voci con rispettovamente un microfono per voce, scegliete, particolaremente nel caso di posizionamento molto ravicinato dei microfoni, come direttività那一 ipercardiode per evitare il leakage.

Coro d'accompagnamento/variante 3:

In caso di impiego di un unico microfono scegli-

te la direttività cardioide o omnidirezionale e posizionate il coro in un semicerchio davanti al microfono.

Fig. 8: Coro d'accompagnamento con un microfono

Violino solista:

Posizione il microfono da un'altezza di 1,8 a 2,5 m in modo che sia orientato sulle effe.

Grandi gruppi di archi:

Usate un microfono principale stereo in posizione XY, MS, ORTF o in un'altra posizione, combinato con microfoni di supporto nelle vicinanze.

Viola:

Posizione il microfono da un'altezza di 2,2 a

3 m in modo che sia orientato sulle effe.

3.7.3 Violino, viola
Fig. 9: Violino

3.7.4

Contrabbasso, violoncello

Contrabbasso:

Posizione il microfono da una distance di circa 40 cm in modo che sia orientato su una delle effe. Se il contrabbasso deve venir ripreso contemporaneamente ad un complesso, riducete la distance e impiegate la direttività ipercardiode per evitare il leakage di altri strumenti nel microfono dei bassi.

Fig. 10:

Contrabbasso

Violoncello/variante 1:

Vedi contrabbasso.

Violoncello/variante 2:

Un microfono a distance ravvicinata come nella variante 1 ed in più un microfono spaziale. Regolate il livello del microfono ravvicinato circa 20 dB al di sotto di quello spaziale.

3.7.5 Chitarra acustica

Fig. 11: Chitarra acustica con un C 414B

Raccomandiamo l'uso di due microfoni.

Posizione un C 414B da una distance di 20 a 30~cm in modo che sia orientato sul foro di risonanza. Posizione un microfono a membrana piccola (p.e. C 451B) da una distance di circa 1 m in modo che sua orientato su un punto nelle vicinanzihe del ponticello o da dietro/sotto sul corpo.

Raccomandiamo l'uso di due microfoni.

Orientate il microfono 1 obliquamente da sopra sulla bocca dello strumentalista (meno rumori da soffio), il microfono 2 lateralmente sullo strumento.

Ripresa con un microfono solo: come il microfono 1, ad una distanza di circa 2m a 2 - 2,5m sulla pavimento.

3.7.6 Flauto traverso
Fig. 12: Ripresa del flauto traverso con un microfono solo

Orientate il microfono sull'ultima chiavetta inferiore. Per minimizzare i rumori prodotti dalle chiavette, posizionate il microfono un po' lateramente dallo strumento.

3.7.7 Clarinetto
Fig. 13: Clarinetto

Orientate il microfono da una distanza di circa 50~cm - 1 m sul centro dello strumento.

3.7.8 Sassofonotenore/soprano

Fig. 14: Sassofono tenore (a), sassofono soprano (b)

3.7.9 Tromba/trombone

Posizione il microfono ad una distanza di circa 30 cm davanti allo strumento, un po'fuori dell'asse del padiglione. Inserite sul microfono la preattenuazione. L'antisoffio in dotazione aiuta a ridurre i rumori prodotti dal soffio.

Fig. 15: Tromba (a), trombone (b)

3.7.10 Pianoforte a coda/pianoforte verticale

Pianoforta a coda:

Orientate un C 414B op-. pure due C 414B in posi-zione XY, MS o ORTF da un'altezza di 1,5 - 2 m sulle corde centrali.

Per i sound rock/pop usate due C 414B, circa 20-40 cm sopra le corde. Orientate il microfono 1 sulla zona delle corde centro-acute, il microfono 2 sulla zona dei bassi, sempre circa 15 cm dietro gli smorzatori.

Fig. 16: Pianoforte a coda

Fig. 17: Pianoforte verticalica

Pianoforte verticale:

Ripresa come per il pianoforte a coda. Aprite lo strumento e fate "guardare" i microfoni dall'alto dello strumento.

Chitarra elettrica:

Posizione il microfono ad una distanza di 8-15 cm leggermente fuori del centro della membrana degli altoparlanti. Attivate l'attenuazione dei bassi e la preattenuazione. Usate eventually un secondo microfono spaziale.

Basso elettrico:

Come la chitarra elettrica. In più potete mixare il segnale diretto con il

segnale microfonico, con un box DI collegato all'uscita Line dell'amplificatore del basso.

3.7.11 Chitarra elettrica/basso elettrico
Fig. 18: Chitarra elettrica

Ripresa overhead:

Posizione due C 414B in tecnica AB o XY ad una distanza di 80 cm - 120 cm sopra la testa del batterista. Questa tecnica fornisce un'imagine sonora molto naturale di tutte la batteria (usare poca o nessuna equalizzazione/regolazione del suono).

Toms sospesi e floor toms:

Da una distanza di 5 a 10 cm orientate un microfono per tom o ri

3.7.12 Batteria
Fig. 19: Batteria

spettivamente un microfono tra due toms sull'orlo della pelle. Per ridurre il leakage di altri strumenti, riducete sul mixer gli acuti superiori ai 10kHz

Bassdrum:

Togliete la membrana di risonanza e posizionate il microfono direttamente nella caldaia. Attivate in agli caso la preattenuazione (-18 dB) perché si possono verificare livelli sonori di fino a 160 dB SPL.

4.1 Microfono

Tutte le superfici metalliche possono venir puliteenza problemi con spirito (industriale) o alcohol.

4.2 Antisoffio

Pulite l'antisoffio in espanso con una blanda soluzione detergente. Dopo I'asciugamento I'antisoffio cui venir usato subito.

5 Dati tecnici

Modo di funzionamento:	Sistema a grande membrana da 25 mm secondo il principio del grado di pressione
Direttività:	omnidirezionale, cardioide larga,cardioide, ipercardioide, figura di otto
Sensibilità:	23 mV/Pa (-33 dBV ± 0,5 dB)
Risposta in frequenza:	da 20 a 20.000 Hz(vedi curve delle frequence)
Impedenza elettrica:	≤ 200 Ohm
Impedenza di carico raccomandata:	≥ 2200 Ohm
Transconduttanza del filtrlo di attenuazione dei bassi:	12 dB/ottava con punto d'insertizione a 40 Hz e 80 Hz, oppure 6 dB/ottava con punto d'insertizione a 160 Hz
Preattenuazione:	regolabile su -6 dB, -12 dB, -18 dB
Livello del rumore equivalente secondo CCIR 468-2:	20 dB (0 dB preattenuazione)
Livello di pressione equivalente secondo DIN 45 412 (pond. A.):	6 dB-A (0 dB preattenuazione)
Rapporto segnale/rumore rif. a 1 Pa (pond. A.):	88 dB
Pressione acustica limite per un coefficiente di distorsione armonica dello 0,5%:	200/400/800/1600 Pa ≅140/146/152/158 dB SPL(0/-6/-12/-18 dB)
Gamma dinamica:	134 dB min.
Livello d'uscita mass.:	5 V eff. (+14 dBV)
Condizioni climatiche ammissibili:	- temperature: da -10°C fino a +60°C- umidità d'aria relativa: 95% (+20°C),85% (+60°C)
Tensione di alimentazione:	48 Volt alimentazione phantom secondo DIN/IEC
Assorbimento:	circa 4,5 mA
Cagliaggio connettori:	tipolo XLR-3 secondo IEC
Dimensioni esterne:	50 x 38 x 160 mm
Peso:	300 g netti

Questo prodotto corrisponde alle norme elencate nella dichiarazione di conformità, che è disponibile al site http://www.akg.com oppure all'indirizzo email [e-mail]

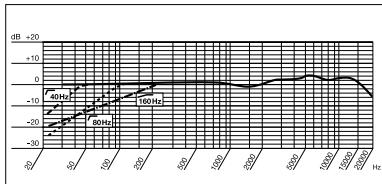

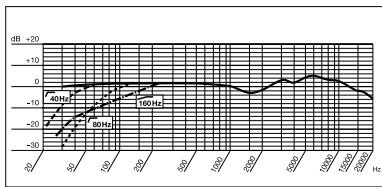

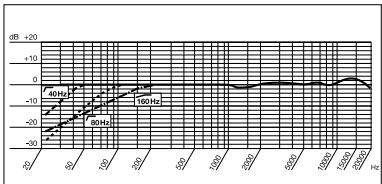

Curve delle frequenze C 414B-XLS

Diagrammi polari C 414B-XLS / C 414B-XLII

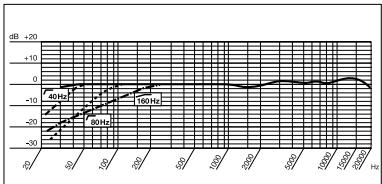

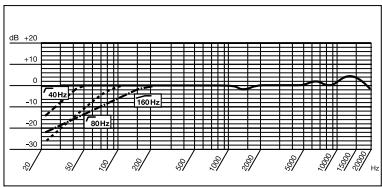

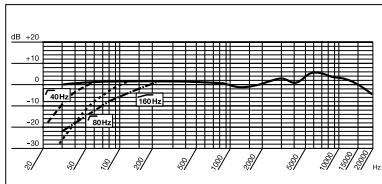

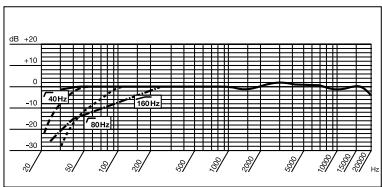

Curve delle frequenze C 414B-XLII

Omnidirezionale

Cardioide larga

Cardioide

Ipercardioide

Figura diitto
