Tipo di prodotto	Modulo di sospensione per microfono
Marca	AKG
Modello	HM1000
Categoria	Microfono
Funzione	Sospensione con cavo da 10 m e adattatore XLR DPA
Alimentazione	Alimentazione phantom 9-52 V tramite adattatore DPA integrato
Connettore	XLR 3 pin (adattatore DPA)
Lunghezza cavo	10 metri
Moduli capsula compatibili	CK31, CK32, CK33, CK47, CK80
Anello luminoso	Indicatore di accensione (può essere disattivato)
Attenuatore dei bassi	Commutable (rimuovere strap J2 per attivare filtro passa-alto a 200 Hz, -6 dB/ottava)
Sicurezza	Non esporre a umidità, urti, calore eccessivo
Manutenzione	Pulire con un panno asciutto; evitare liquidi
Installazione	Fissare al soffitto o su filo teso; non fare nodi sul cavo
Riparabilità	Ricambi disponibili presso il produttore (consultare AKG)
Conformità	Norme CE (dichiarazione su www.akg.com)

Domande frequenti - HM1000 AKG

Come installare il modulo di sospensione HM1000?

Fissare un gancio al soffitto o tendere un filo. Posizionare il cavo sul gancio o sul filo all’altezza desiderata. Fissare il cavo con nastro adesivo, senza fare nodi. Ruotare delicatamente il microfono per orientarlo.

Quali moduli capsula sono compatibili con l’HM1000?

L’HM1000 accetta tutti i moduli capsula della gamma Discreet Acoustics: CK31 (cardioide), CK32 (omni), CK33 (ipercardioide), CK47 (ipercardioide tipo C747) e CK80 (ipercardioide ottimizzato per voce).

Come attivare l’attenuatore dei bassi (filtro passa-alto)?

Sull’HM1000, aprire l’adattatore DPA (svitare la scatola) e rimuovere lo strap J2. Questo attiva un filtro taglia-bassi a 200 Hz (-6 dB/ottava) per ridurre i rumori di fondo.

Cosa significa l’anello luminoso?

L’anello luminoso si accende quando il microfono è acceso e pronto per funzionare. Può essere disattivato rimuovendo lo strap J2 (modulo HM1000) o rimuovendo lo strap posizione 7 sui moduli ESP.

Posso usare l’HM1000 con un’alimentazione diversa dalla phantom?

No, l’HM1000 richiede un’alimentazione phantom da 9 a 52 V fornita tramite l’adattatore XLR DPA integrato. Non è compatibile con l’alimentazione a batteria.

Come stabilizzare il microfono in caso di correnti d’aria?

Infilare un filo di nylon (lenza da pesca) nell’occhiello di sospensione dell’HM1000 e fissarlo a due pareti opposte per creare una trazione laterale che stabilizza il microfono.

L’HM1000 viene fornito con un modulo capsula?

No, l’HM1000 è un modulo di sospensione singolo. Le capsule (CK31, ecc.) e i parabrezza sono venduti separatamente.

Che tipo di connettore audio usa l’HM1000?

L’HM1000 è dotato di un adattatore XLR DPA (XLR a 3 pin) per il collegamento a un ingresso microfono con alimentazione phantom.

Come pulire l’HM1000?

Usare un panno morbido e asciutto per pulire la superficie. Non usare mai solventi o liquidi. Proteggere il microfono da polvere e umidità.

Dove posso trovare il manuale completo o i ricambi?

Il manuale completo è disponibile per il download su notice-facile.com. Per i ricambi, contattare il servizio post-vendita AKG tramite www.akg.com o [e-mail].

MANUALE UTENTE HM1000 AKG

Prima di utilizzare l'apparecchio, leggere il manuale!

MODO DE EMPLEO ...... p. 82

1 Sicurezza ed ambiente 63

2 Descrizione 63

2.1 Introduzione 63
2.2 Moduli capsula 63
2.3 Antisoffio W 30 64
2.4 Moduli di montaggio....64
2.4.1 Anello luminoso 65
2.5 Accessori opzionali 65

3 Impieghi microfonici....66

4 Montaggio e collegamento....67

4.1 Moduli capsula 67
4.2 Moduli di montaggio GN 15/30/50 ESP 67
4.2.1 Tasto ON/OFF, anello luminoso, attenuazione dei bassi ..... 6 7
4.2.2 Montaggio e collegamento ..... 71

4.3 Moduli di montaggio GN 15/30/50 E ..... 72
4.3.1 Anello luminoso 72
4.3.2 Attenuazione dei bassi, montaggio, collegamento ..... 72

4.4 Moduli di montaggio GN 15/30/50 E 5PIN ..... 73
4.4.1 Anello luminoso 73
4.4.2 Attenuazione dei bassi, montaggio, collegamento ..... 73

4.5 Moduli di montaggio GN 15/30/50 ..... 73
4.5.1 Funzione "MIC ON" 73
4.5.2 Montaggio sul piano di un tavolo, collegamento ..... 74

4.6 GN 30/50 Minijack....75
4.6.1 Anello luminoso, attenuazione dei bassi ..... 75
4.6.2 Montaggio, collegamento ..... 75

4.7 Modulo di montaggio GN 155 SET....76
4.7.1 Prolunga del collo di cigno....76

4.8 Modulo pendente HM 1000 ..... 77

4.8.1 Stabilizzazione del microfono 77

4.8.2 Consigli per l'impiego 78

4.8.3 Collegamento audio ..... 78

4.9 Modulo di montaggio GN 15 HT....78

4.10 Modulo di montaggio GN 30 OC ..... 79

4.11 Come disattivare l'anello luminoso....79

5 Dati tecnici....80

Figg. 11 - 25....122

1 Sicurezza ed ambiente

1. Non fate entrare liquidi nell'apparecchio e non fate cadere oggetti nelle aperture dell'apparecchio.

2. Non posizionate l'apparecchio nella vicinanza di fonti di calore, come p.e. radiatori, tubi del riscaldamento, amplificatori ecc. e non esponetelo direttamente al sole, alla polvere e all'umidità, alla pioggia, a vibrazioni o a colpi.

3. L'imballaggio è riciclabile. Smaltite l'imballaggio in un apposito sistema di raccolta.

4. Cariche elettrostatiche potrebbero danneggiare circuiti elettronici. Perciò toccate un pezzo di metallo nudo a terra per sviare carichi elettrostatici dal Vostro corpo prima di toccare circuiti elettronici.

2 Descrizione

Vi ringraziamo di aver scelto un modulo Discreet Acoustics. La serie "Discreet Acoustics Modular" comprende 5 moduli capsula e 18 moduli di montaggio che possono venir combinati a volontà il che vi permette di assemblare un microfono modulare Discreet Acoustics adatto ad ogni tipo e luogo d'impiego.

2.1Introduzione

CK 31 (n. d'ordine 2765Z0020): Modulo capsula avvitabile con direttività cardioide. Con filtro antisoffio in spugna W 30.

CK 32 (n. d'ordine 2765Z0021): Modulo capsula avvitabile con direttività omnidirezionale. Con filtro antisoffio in spugna W 30.

CK 33 (n. d'ordine 2765Z0022): Modulo capsula avvitabile con direttività ipercardioide. Con filtro antisoffio in spugna W 30.

CK 47 (n. d'ordine 2765Z0023): Modulo capsula avvitabile con direttività ipercardioide. Corrisponde acusticamente al provato C 747 della AKG. Con filtro anti-soffio in spugna W 70.

CK 80 (n. d'ordine 2765Z0024): Modulo capsula avvitabile con direttività ipercardioide e risposta in frequenza ottimizzata per il parlato. Con filtro antisoffio in spugna W 80.

2.2Modulicapsula

2 Descrizione

2.3AntisoffioW30

Il W 30 è un filtro antisoffio a due strati, di nuova ideazione. Due differenti materiali ottimizzano il grado d'efficienza.

2.4Modulidi montaggio

GN 15 (n. d'ordine 2765Z0001): Collo di cigno lungo 160 mm per il montaggio ad avvitamento fisso. Cavo con adattatore XLR per alimentazione phantom DPA.

GN 15 E (n. d'ordine 2765Z0002): Collo di cigno lungo 235 mm con adattatore XLR integrato per alimentazione phantom DPA. Per impieghi variabili, con zoccolo di montaggio PS 3 F-Lock.

GN 15 E 5PIN (numero d'ordine 2765Z0039): collo di cigno lungo 235 mm con adattatore integrato per alimentazione phantom e connettore XLR a 5 poli per l'alimentazione esterna dell'anello luminoso.

GN 15 ESP (n. d'ordine 2765Z0045): Modulo a collo di cigno lungo 258 mm con adattatore XLR integrato DPA-P per alimentazione phantom, interruttore on/off programmabile, attenuazione dei bassi inseribile e anello luminoso disattivabile. Per impieghi variabili, con zoccolo di montaggio PS 3 F-Lock.

GN 15 HT (n. d'ordine 2765Z0017): Il modulo di montaggio GN 15 HT vi permette di montare ogni modulo capsula della serie Discreet Acoustics sul trasmettitore a mano HT 4000 della AKG. Il GN 15 HT è dotato di un collo di cigno lungo 60 mm che permette il posizionamento esatto del modulo capsula nonché di un anello luminoso per indicare lo stato d'esercizio.

GN 30 (n. d'ordine 2765Z0003): Come GN 15. Lungo 305 mm.

GN 30 OC (n. d'ordine 2765Z0005): Collo di cigno lungo 305 mm per il montaggio ad avvitamento fisso. Con estremità del cavo libere, per l'alimentazione a-b.

GN 30 E (n. d'ordine 2765Z0004): Come GN 15 E. Lungo 380 mm.

GN 30 E 5PIN (n. d'ordine 2765Z0040): Come GN 15 E 5PIN. Lungo 380 mm.

GN 30 ESP (n. d'ordine 2765Z0046): Come GN 15 ESP. Lungo 403 mm.

GN 30 Minijack (numero d'ordine 2765Z0036): collo di cigno lungo 305 mm con connettore mini-jack, flangia di montaggio HCS e adattatore DPA per alimentazione phantom con connettore XLR a 3 poli, collegato in modo fisso.

GN 50 (n. d'ordine 2765Z0008): Come GN 15. Lungo 500 mm.

GN 50 E (n. d'ordine 2765Z0009): Come GN 15 E. Lungo 572 mm.

GN 50 E 5PIN (n. d'ordine 2765Z0041): Come GN 15 E 5PIN. Lungo 572 mm.

GN 50 ESP (n. d'ordine 2765Z0047): Come GN 15 ESP. Lungo 598 mm.

GN 50 Minijack (n. d'ordine 2765Z0037): Come GN 30 Minijack. Lungo 500 mm.

GN 155 SET (n. d'ordine 2765Z0018): Il modulo di montaggio GN 155 SET consiste di un modulo di collo di cigno lungo 149 cm con anello luminoso, di un cavo lungo 10 m e di un adattatore DPA per alimentazione phantom, di un supporto ST 305 e di una prolunga di 10 cm con bussola di copertura.

HM 1000 (n. d'ordine 2765Z0010): Modulo pendente con cavo lungo 10 m con adattatore XLR per alimentazione phantom DPA.

Tutti i moduli di montaggio sono dotati di un anello luminoso (anello LED) che vi indica se il microfono è in stato standby.

2.4.1 Anello luminoso

2.5Accessori opzionali

Alimentatore a batteria B 18 per tutti i moduli di montaggio tranne il GN 30 OC

Zoccolo di montaggio PS 3 F-Lock per i moduli di montaggio GN 15 E, GN 30 E e GN 50 E (v. figg. 17 e 18)

Zoccolo di montaggio MF-DA per i moduli di montaggio GN 15, GN 30 e GN 50 (v. fig. 13).

Sospensione elastica H 500 per i moduli di montaggio GN 15 E, GN 30 E e GN 50 E (v. fig. 14).

Sospensione elastica H 600+A608 per tutti i moduli di montaggio tranne l'HM 1000(v. figg. 15 e 16)

Collegamento per supporto SA 60 per tutti i moduli di montaggio tranne l'HM 1000 (v. figg. 20, 21 e 22)

Collegamento universale SA 80 per i moduli di montaggio GN 15/30/50 E/ESP (v. figg. 23 e 24)

Supporti da tavolo ST 1, ST 45, ST 46 per tutti i moduli di montaggio tranne l'HM 1000 (v. figg. 19, 20, 21 e 22)

3 Applicazioni microfoniche

Tenete conto del fatto che l'angolo di ripresa influisce sia sulla distanza massima dalla bocca che sulla superficie da riprendere. Più ridotto è l'angolo di ripresa (ipercardioide), più grande è la distanza massima tra oratore e microfono, ma più piccola è la superficie da riprendere.

La scelta tra capsula a direttività omnidirezionale, cardioide o ipercardioide dipende quindi dalla rispettiva situazione d'impiego (v. Tabella 1).

Avvertenza:

Le capsule con caratteristica omnidirezionale sono idonee soprattutto per riprese.

Capsula	Direttività acustiche collo di cigno pendente
CK 31	cardioide solo dietro al 30 - 60 cm 1 - 3 m microfono
	Impiego: sonorizzazione
CK 32	omni.	nessuno	30 - 200 cm	1 - 7 m
	Impiego:ripresa
CK 33	ipercardioide lateralmente o obliquamente dietro al microfono	30	- 90 cm 2 - 4 m
	Impiego: sonorizzazione
CK 47	ipercardioide lateralmente o obliquamente dietro al microfono	30	- 90 cm 2 - 4 m
	Impiego: sonorizzazione di alta qualità anche in ambienti acusticamente critici
CK 80	ipercardioide lateralmente o obliquamente dietro al microfono	30	- 90 cm 2 - 4 m
	Impiego: sonorizzazione parlato

Tabella 1: Applicazioni microfoniche

4 Montaggio e collegamento

Tutti i moduli capsula della serie Discreet Acoustics Modular sono capsule a condensatore e necessitano quindi di corrente (alimentazione phantom). I moduli di montaggio sono predisposti per il collegamento ad ingressi microfonici con alimentazione phantom (9-52 V).

1. Avvitate il modulo capsula sul modulo di montaggio. La filettatura è relativamente sottile e quindi ad inne-sto molto dolce. Fate attenzione a non inserire la cap-sula obliquamente perché così si potrebbe danneggiare la filettatura.
2. Se volete assicurare la capsula, usate un collante commerciale per filettatura a minima adesività per poter più tardi svitare la capsula.

- Prima di sostituire un modulo capsula spegnete sempre il vostro impianto per evitare fastidiosi rumori.

Prima di usare il GN 15/30/50 ESP, potete programmare la funzione del tasto ON/OFF, dell'anello luminoso e dell'attenuazione dei bassi seguendo le indicazioni contenute nella tabella 2/2a (p. 68/69).

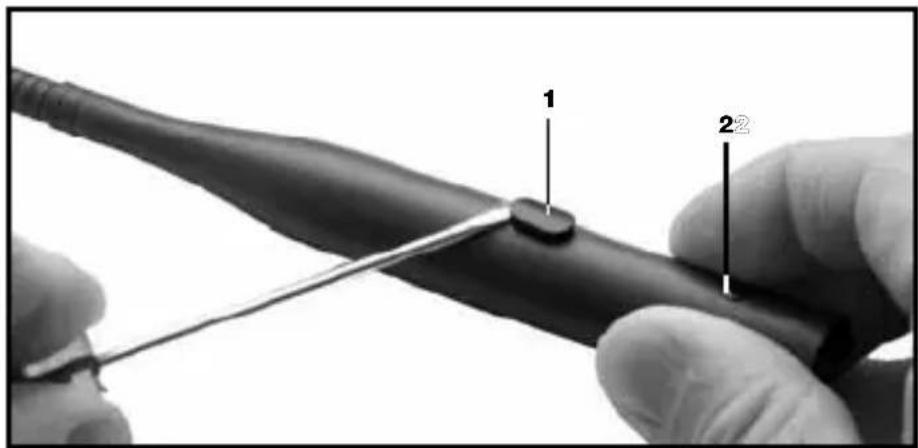

1. Levate il tasto ON/OFF (1) con un cacciavite dal corpo.
2. Allentate la vite di fissaggio (2).
3. Toccate un pezzo di metallo nudo a terra per sviare carichi elettrostatici dal Vostro corpo. (Cariche elettrostatiche potrebbero danneggiare circuiti elettronici.)
4. Sfilate il print CON GRANDE PRUDENZA dal corpo.

4.1 Modulicapsula

Importante:

4.2Modulidi montaggio GN15/30/50ESP

4.2.1 Tasto ON/OFF,anello lu- minoso,attenua- zionedeibassi

Fig. 1: Come aprire il DPA-P

Vedi fig. 1.

Fig. 2: Ponticelli e collegamenti del DPA-P (regolazione in fabbrica)

Vedi fig. 2.

• Il microfono viene fornito con rispettivamente un ponticello inserito nella posizione 1, 3, 5 e 7:
• quando attivate l'impianto, il microfono è disattivato e il LED non è acceso.
• per attivare il microfono, premete il tasto ON/OFF. Il LED si accende per indicare che il microfono è aperto.
• per disattivare il microfono, premete un'altra volta il tasto ON/OFF. Il LED si spegne.

Tabella 2: Anello luminoso e attenuazione dei bassi

Le posizioni 1 e 7 regolano le seguenti funzioni:

Posizione Ponticello innestato Nessun ponticello
1 Risposta in frequenza lineare		Attenuazione dei bassi:-6 dB a partire da 200 Hz
7 Microfono on/off -> LED on/off LED off

Avvertenza:

- Le posizioni 1 e 7 non influiscono sul modo di funzionamento dell'interruttore ON/OFF.

4 Montaggio e collegamento

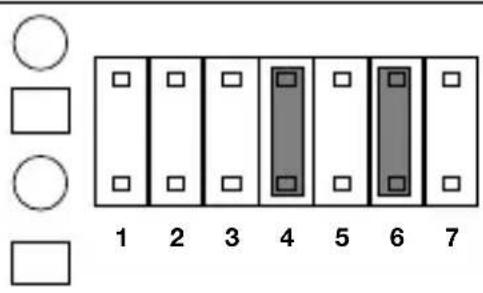

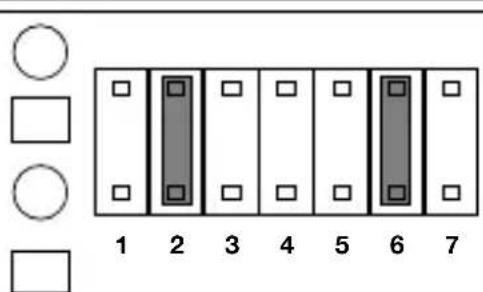

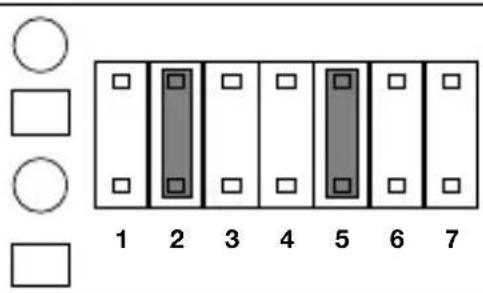

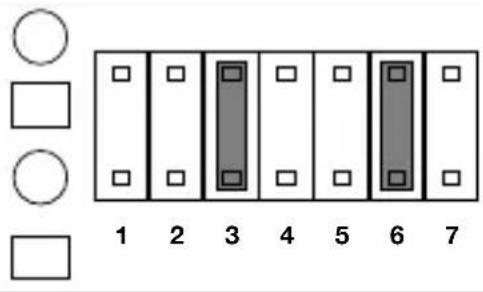

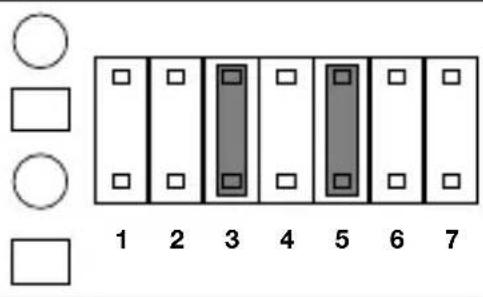

Le posizioni 2 a 6 regolano le seguenti funzioni:

Funzione del tasto ON/OFF Combinazione di ponticelli
Microfono ON/OFF	Microfono OFF al momento dell'attivazione dell'impianto
	Microfono ON al momento dell'attivazione dell'impianto
Push-to-mute
Push-to-talk
Microfono perma-nentemente ON. Tasto senza funzione.

Tabella 2a: Tasto ON/OFF

4 Montaggio e collegamento

Importante:

• Posizione 2, 3, 4: Innestate un ponticello solo in una di queste posizioni. Se non c'è ponticello in nessuna di queste posizioni, il tasto ON/OFF non ha nessuna funzione.
• Posizione 5, 6: Innestate sempre un ponticello in una di queste posizioni. Se sono innestati ponticelli in ambedue o in nessuna di queste posizioni, il comportamento del microfono al momento dell'inserzione non è definito in modo chiaro.
  • Non innestate mai due ponticelli contemporaneamente sulla posizione 6 e 2 o su 5 e 4. In questo modo, il tasto ON/OFF perderebbe il suo effetto.

• Usate esclusivamente le combinazioni di ponticelli indicate nella tabella 2a. Altre combinazioni potrebbero causare disfunzioni.

• Inserite il print nel corpo. Affinché il print scivoli più facilmente nel corpo, girate il print 2 a 3 volte completamente intorno all'asse longitudinale.

• Inserite il print nel corpo, fate entrare il tasto ON/OFF nell'apertura del corpo premendolo fin quando scatta e serrate la vite di fissaggio.

Fig. 3: Come inserire il print nella scatola

- Per evitare che il print venga bloccato nella sca-tola, fate attenzione che i cavetti di collegamento (1) non tocchino in nessun caso i ponticelli (2). Quando inserite il print, potete controllare la loro giusta posizione di nuovo attraverso l'apertura per il tasto ON/OFF.

4 Montaggio e collegamento

1. Montate il modulo di montaggio sul ripiano di un tavolo servendovi dello zoccolo di montaggio PS 3 F-Lock o montatelo su un supporto da pavimento o da tavolo servendovi del collegamento opzionale per supporto SA 60.
2. Per sopprimere meglio le vibrazioni meccaniche, potete montare il modulo sul ripiano del tavolo anche servendovi della sospensione elastica opzionale H 500 (v. fig. 14) o H 600 + A 608 (v. figg. 15 e 16).
3. Collegiate il modulo di montaggio - servendovi di un cavo schermato - ad un ingresso microfonico con alimentazione phantom.
4. Se l'alimentazione phantom del vostro mixer può venir attivata e disattivata, attivatela (leggere a proposito le istruzioni per l'uso del vostro mixer). Il modulo capsula e l'anello luminoso vengono alimentati direttamente con l'alimentazione phantom.

4.2.2 Montaggioe collegamento

Avvertenza:

4 Montaggio e collegamento

4.3Modulidi montaggio GN15/30/50E 4.3.1Anello luminoso

L'anello luminoso del GN 15/30/50 E funziona con alimentazione phantom.

Se avete collegato correttamente il microfono, l'anello luminoso si accende a luminosità moderata appena attivate l'impianto e l'alimentazione phantom. Questo significa che l'impianto è cablato correttamente e che è pronto per l'uso, NON significa però che il canale microfonico è acceso.

4.3.2 Attenuazione deibassi, montaggio, collegamento

Fig. 4: Print del DPA

L'adattatore per l'alimentazione phantom DPA è dotato di un dispositivo per l'attenuazione dei bassi di 6 dB per ottava, a partire da 200 Hz in giù, per sopprimere i rumori disturbanti a frequenze basse.

• Comeattivare l'attenuazione deibassi Vedi fig. 4.

1. Prima di prendere il print in mano, toccate un pezzo di metallo nudo a terra per sviare carichi elettrostatici dal Vostro corpo. (Cariche elettrostatiche potrebbero danneggiare circuiti elettronici.)
2. Togliete il ponticello J1 dal print dell'adattatore d'alimentazione phantom.

• Montaggioe collegamento

• Vedi capitolo 4.2.2.

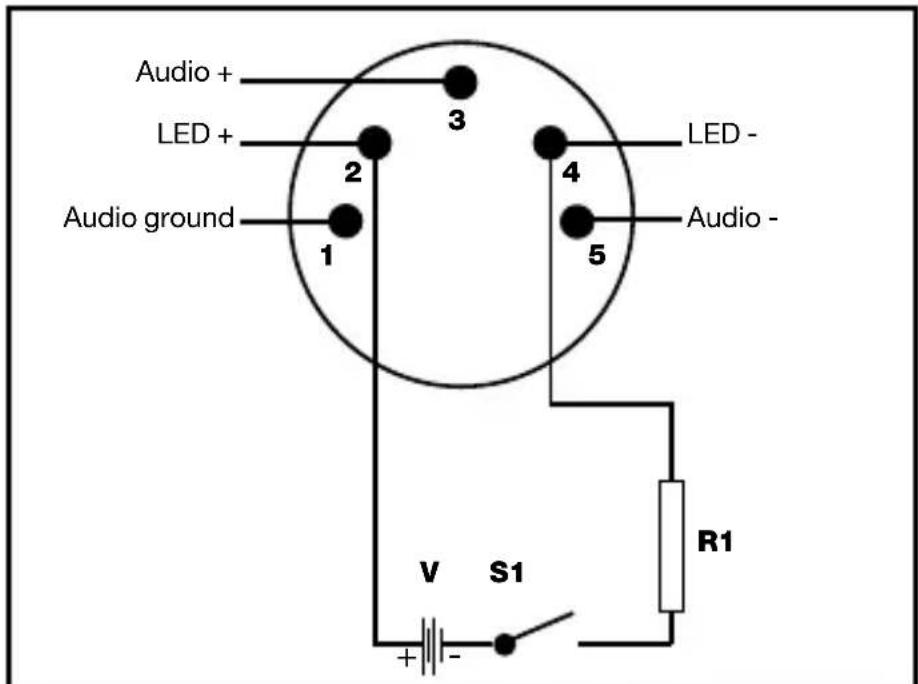

I pin 2 e 4 del connettore XLR a 5 poli servono per l'alimentazione esterna dell'anello luminoso.

I dati della resistenza R1 dipendono dalla tensione d'alimentazione V a disposizione:

V R1 Potenza massima

6 V 390 Ω0,1 W

12 V 1000 Ω0,25 W

24 V 2200 Ω0,25 W

48 V 4700 Ω0,5 W

Vedi capitolo 4.2.2 e 4.2.3.

L'anello luminoso dei moduli di montaggio GN 15/30/50 viene alimentato di corrente attraverso l'alimentazione phantom (vedi anche capitolo 4.3.1).

Se volete il controllo "MIC ON", il tecnico di montaggio può collegare l'anello luminoso ad un'alimentazione esterna. In questo modo d'esercizio, l'anello luminoso si accende molto più intensamente attirando così la necessaria attenzione.

1. Dissaldate il cavetto nero (LED +) e lo schermo esterno (LED -) dall'adattatore per alimentazione phantom DPA.

Fig. 5: Alimentazione esterna dell'anello luminoso

Vedi fig. 5.

Tabella 3: Valori elettrici per l'alimentazione dell'anello luminoso

4.4.2 Attenuazione deibassi, montag- gio, collegamento

4.5Modulidi montaggio GN15/30/50

4.5.1 Funzione "MICON"

4 Montaggio e collegamento

1. Collegiate il cavetto nero (LED +) e lo schermo esterno (LED -) ad una fonte di tensione che fornisce un'ali- mentazione come indicata nella tabella 4:

Tabella 4: Valori elettrici per l'alimentazione del-l'anello luminoso

Tensione	Resistenza necessaria	Potenza massima
6 V 390 Ω0,1 W
12 V 1000 Ω0,25 W
24 V 2200 Ω0,25 W
48 V 4700 Ω0,5 W

4.5.2 Montaggio sulpianodi untavolo, collegamento

1. Fate un foro di un diametro di 11 mm nel ripiano.
2. Infilate il cavo di collegamento del modulo di montaggio nel foro e nella vite di fissaggio in dotazione.
3. Avvitate dal di sotto la vite di fissaggio nel modulo per fissarlo.

Avvertenza:

• Per sopprimere meglio le vibrazioni meccaniche, potete montare il modulo di montaggio nel ripiano anche servendovi della sospensione elastica H 600 + A 608 opzionale (v. figg. 15 e 16).

•Collegamento audio

1. Inserite il cavo dell'adattatore per alimentazione phantom DPA nel connettore XLR miniaturizzato disposto sul cavo di collegamento del modulo di montaggio.
2. Collegiate l'adattatore per l'alimentazione phantom DPA mediante un cavo schermato ad un ingresso microfonico con alimentazione phantom.
3. Se l'alimentazione phantom del vostro mixer può venir attivata e disattivata, attivatela (leggere a proposito le istruzioni per l'uso del vostro mixer).
   Il modulo capsula e l'anello luminoso vengono alimentati direttamente con l'alimentazione phantom.

• Collegamento ad un trasm ettitore da tasca

Potete collegare i moduli di montaggio GN 15, GN 30 e GN 50 anche ai trasmettitori da tasca AKG del tipo PT 40, PT 400 e PT 4000.

Basta cambiare i collegamenti nel connettore mini XLR come indicato nella fig. 6 a pagina 75:

Pin 1: schermatura Filo nero: rimane libero Pin 2: filo rosso (segnale) Schermatura esterna: Pin 3: collegare con il pino 2 rimane libera

L'anello luminoso dei moduli di montaggio GN 15/30/50 Minijack viene alimentato di corrente attraverso l'alimentazione phantom (vedi anche capitolo 4.3.1).

Se volete il controllo "MIC ON", il tecnico di montaggio può collegare l'anello luminoso ad un'alimentazione esterna. In questo modo d'esercizio, l'anello luminoso si accende molto più intensamente attirando così la necessaria attenzione.

1. Dissaldate il cavetto nero (LED +) e lo schermo esterno (LED -) dalla flangia di montaggio HCS e isolate le estremità dei due fili.
2. Collegate mediante saldatura ai due contatti liberi un cavo a 2 poli per l'alimentazione dell'anello luminoso.

- Come attivare l'attenuazione dei bassi: vedi capitolo 4.3.2.

1. Applicate un foro nel piano del tavolo del diametro di 40 - 42 mm.
2. Fissate la flangia di montaggio nell'apertura servendovi delle viti in dotazione.
3. Fissate l'adattatore per l'alimentazione phantom sul lato inferiore del tavolo servendovi della staffa in dotazione.

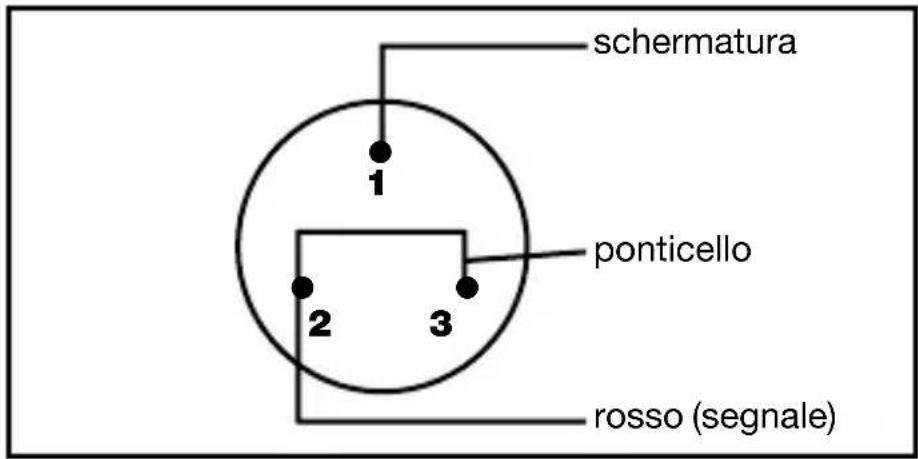

Fig. 6: Cablaggio del connettore per collegare il trasmettitore da tasca

4.6GN30/50 Minijack

4.6.1 Anellolumi- noso, attenuazione deibassi

Vedi fig. 25 a pagina 126.

4.6.2 Montaggio, collegamento

Vedi fig. 25 a pagina 126.

1. Collegiate l'adattatore per l'alimentazione phantom DPA mediante un cavo schermato ad un ingresso microfonico con alimentazione phantom.
2. Se l'alimentazione phantom del vostro mixer può venir attivata e disattivata, attivatela (leggere a proposito le istruzioni per l'uso del vostro mixer).
3. Solo in caso di alimentazione esterna: collegate il cavo di alimentazione dell'anello luminoso ad una fonte di tensione idonea.
4. Inserite il connettore jack del collo di cigno nella presa della flangia di montaggio e avvitate il collo di cigno nella presa.

4.7Modulodi montaggioGN155 SET

- Come attivare l'attenuazione dei bassi: vedi capitolo 4.3.2.

- Alimentazione esterna dell'anello luminoso: vedi capitolo 4.5.1. Vedi fig. 2 a sinistra

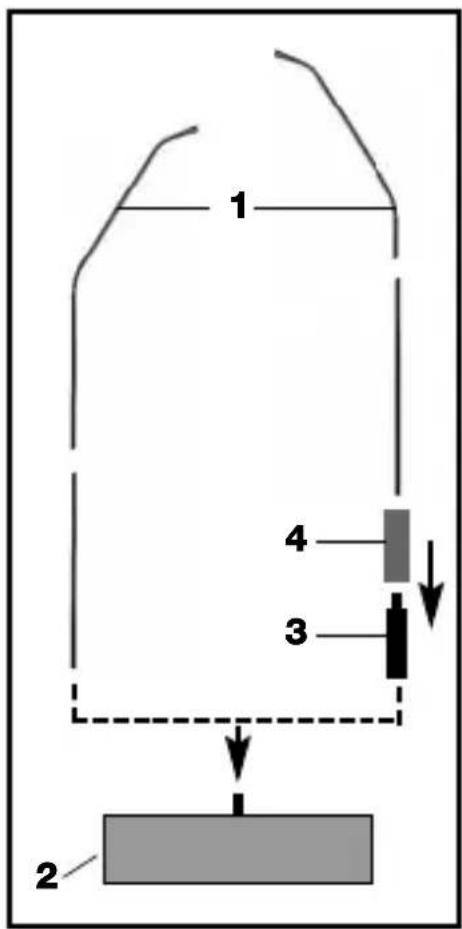

4.7.1 Prolungadel collodicigno

Vedi fig. 2 a destra

Fig. 7: GN 155 SET

1. Avvitate il modulo cap- sula prescelto sul mo- dulo di montaggio (1).
2. Avvitate il modulo di montaggio (1) sul supporto in dotazione (2).

3. Collegate l'adattatore DPA per alimentazione phantom ad un'uscita microfonicacon alimentazione phantom.

4. Avvitate il modulo cap- sula prescelto sul mo- dulo di montaggio (1).

5. Avvitate la prolunga (3) sul supporto in dotazione (2).

6. Infilate la bossola di copertura (4) sulla prolunga (3). La bossola di copertura ha lo stesso diame tro del modulo di mon taggio.

7. Avvitate il modulo di montaggio (1) sulla prolunga (3).

4.8Modulopen- denteHM1000

1. Prima di montare il modulo pendente, lisciate il cavo leggermente con la mano. Fate attenzione a non piegare o torcere il cavo.

4 Montaggio e collegamento

1. Applicate sul soffitto un gancio adatto o tirate un filo attraverso la sala.
2. Disponete il cavo sul gancio o sul filo in modo che il microfono penda all'altezza desiderata.
3. Fissate il cavo con nastro isolante.

• Non fissate il cavo in nessun caso annodandolo sul gancio.

Importante:

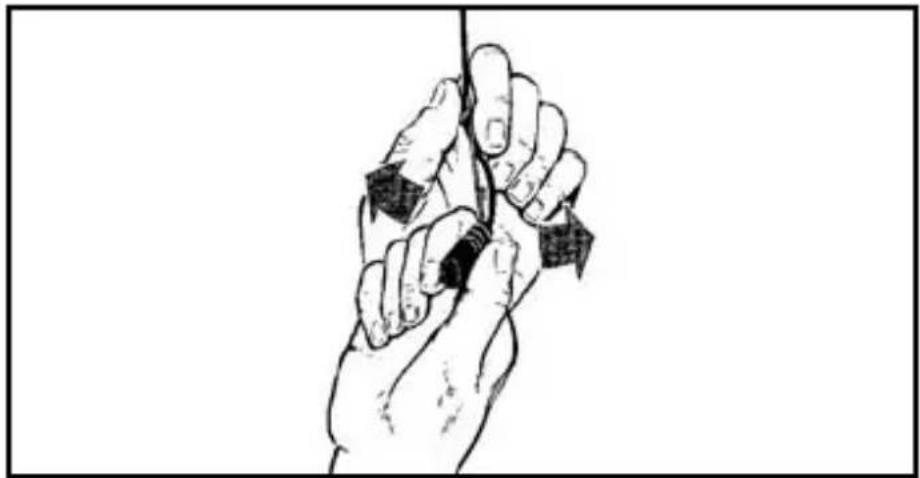

Fig. 8: Posiziona- mento del microfono

1. Tenete il cavo con una mano e giratelo lentamente nella posizione desiderata.

2. Come attivare l'attenuazione dei bassi: v. cap. 4.3.2.

3. Alimentazione esterna dell'anello luminoso: v. cap. 4.5.1.

Per stabilizzare la posizione del microfono anche quando ci sono delle correnti d'aria:

4.8.1 Stabilizza- zionedelmicro- fono

1. Infilate una lenza (filo di nailon trasparente) della lun-ghezza adatta nell'apposito foro sull'HM 1000.
2. Fissate la lenza su due pareti opposte in modo che eserciti ancora sufficiente trazione verso il basso per fissare il microfono lateralmente.

4 Montaggio e collegamento

4.8.2 Consigliper l'impiego

Fig. 9: Sonorizzazione teatro

Fig. 5: Ripresa coro

4.8.3Collega- mentoaudio

4.9Modulodi montaggio GN15HT

Leggete attentamente anche le istruzioni per l'uso del trasmettitore a mano HT 4000!

Anello luminoso:

Vedi. capitolo 4.5.2, Collegamento audio.

1. Avvitate il modulo capsula prescelto sul modulo di montaggio GN 15 HT.

2. Avvitate il modulo di montaggio sul trasmettitore a mano HT 4000.

3. Montate il trasmettitore a mano su un supporto da tavolo ST 45 (non in dotazione) servendovi del collegamento per supporto SA 63 (in dotazione al trasmettitore a mano).

4. Inserite il trasmettitore a mano. L'anello luminoso sul modulo di montaggio si accende indicando così che il trasmettitore a mano è attivato.

4 Montaggio e collegamento

• L'anello luminoso rimane acceso anche quando premete il tasto MUTE disposto sul trasmettitore a mano! L'anello luminoso NON indica quindi necessariamente che il microfono è acceso e si spegne solo quando disinserite il trasmettitore a mano.
• Potete usare il microfono naturalmente anche come microfono portatile (p.e. per domande dal pubblico).

Il modulo di montaggio GN 30 OC è predisposto per un'alimentazione a-b da 1,5 a 10 V. Le estremità libere del cavo sono cablate come segue:

rosso: microfono (segnale), alimentazione + schermo: microfono (massa), alimentazione - nero: LED + schermatura esterna: LED -

1. Collegate i fili microfonici ad un ingresso microfonico dotato di un'alimentazione a-b.
2. Collegiate il cavetto nero (LED +) e lo schermo esterno (LED -) ad una fonte di tensione che fornisce un'ali- mentazione come indicata nella tabella 4 (pagina 66).

• GN 15/30/50 ESP: Togliete il ponticello dalla posizione 7 (vedi fig. 2 e tabella 2 a pagina 68).
• GN 15/30/50, GN 15/30/50 E, GN 30/50 Minijack, GN 155 SET, HM 1000: Togliete il ponticello J2 (vedi fig. 4 a pagina 72).
• GN 30 OC: Staccate il cavo di alimentazione del LED dalla fonte di tensione.

Disattivato, l'anello luminoso diventa quasi invisibile perché il suo colore è sintonizzato su quello della scatola.

Importante:

Avertenza:

4.10Modulidi montaggio GN30OC

4.11 Comedisattivarel'anelloluminoso

Mod. di montaggio con CK 31 CK 32 CK 33
Funzionamento Microfono	a condensatore con carica permanente
Direttività cardioide omnidi	rezionale ipercardioide
Risposta in frequenza 50-2	0.000 Hz 20-20.00	0 Hz 50-20.000 Hz
Sensibilità 20 mV/Pa 14 m	V/Pa 20 mV/Pa -34 dBV* -37	dBV* -34 dBV*
Impedenza elettrica	<600 Ω	<600 Ω	<600 Ω
Impedenza di carico nominale	>2000 Ω	>2000 Ω	>2000 Ωnomi-
Alimentazione	9-52 V alimentazione phantom secondo IEC 61938Necessita di adattatore DPA-P o DPA (integrato nei moduli di montaggio GN** e HM 1000)
Dimensioni	13∅ x 25 mm 13∅	x 25 mm 13∅ x 2	5 mm
Connettore**	XLR-3 o XLR-5	XLR-3 o XLR-5	XLR-3 o XLR-5

Mod. di montaggio con CK 47 CK 80
Funzionamento Microfono	a condensatore con carica permanente
Direttività ipercardioide	ipercardioide
Risposta in frequenza 20-2	0.000 Hz 60-1	5.000 Hz
Sensibilità 16.5 mV/Pa	30 mV/Pa -35,5 dBV^*	-30 dBV^*
Impedenza elettrica	<600 Ω	<600 Ω
Impedenza di carico nominale	>2000 Ω	>2000 Ω
Alimentazione	9-52 V alimentazione phantom secondo IEC 61938Necessita di adattatore DPA-P o DPA (integrato nei moduli di montaggio GN** e HM 1000)
Dimensioni	13∅ x 154 mm 13∅ x	128 mm
Connettore**	XLR-3 o XLR-5	XLR-3 o XLR-5

* riferito a 1V/Pa
** fatta eccezione per il modulo di montaggio GN 30

Questo prodotto corrisponde alle norme elencate nella dichiarazione di conformità, che è disponibile al sito http://www.akg.com oppure all'indirizzo email [e-mail].

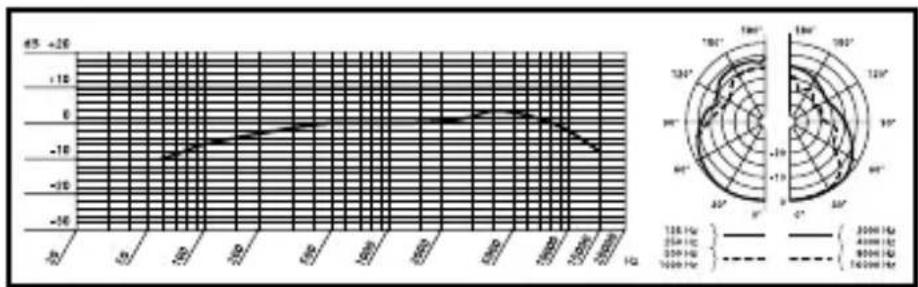

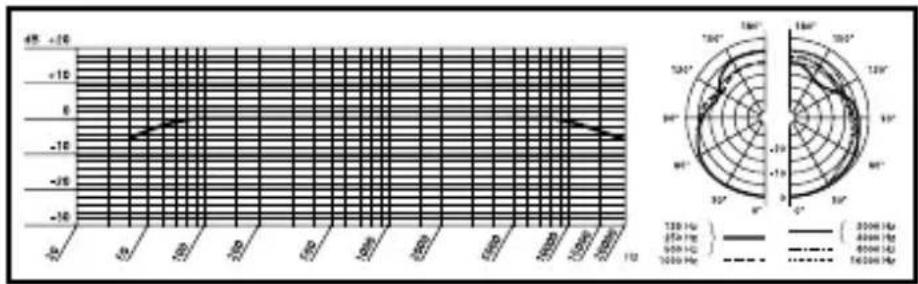

Rispostain frequenzae diagrammapolare CK31

Rispostain frequenzae diagrammapolare CK32

Rispostain frequenzae diagrammapolare CK33

Rispostain frequenzae diagrammapolare CK47

Rispostain frequenzae diagrammapolare CK80

Indice

Página

Fig. 4: circuito im- preso del DPA
