C5 - Microfono AKG - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Microfono elettrostatico (a condensatore) per canto sul palco
Direttività	Cardioide
Risposta in frequenza	65 Hz – 20.000 Hz
Sensibilità	4 mV/Pa (-48 dBV re 1 V/Pa)
Livello max di pressione sonora (1% / 3% distorsione)	140 dB SPL / 145 dB SPL
Livello di rumore equivalente	25 dB(A) (secondo DIN 45412)
Impedenza elettrica	≤ 200 ohm
Impedenza di carico raccomandata	≥ 2000 ohm
Connettore	XLR 3 pin (simmetrico)
Alimentazione	Alimentazione phantom 48 V (via mixer o amplificatore)
Dimensioni (lunghezza × diametro)	185,2 mm × 51 mm
Peso netto	345 g
Colore	Grigio-blu opaco
Materiale del corpo	Zamak pressofuso
Griglia	Calotta in acciaio con tessuto antivento
Accessori in dotazione	Microfono C5, supporto SA 45, calotta Presence Boost PB 1000, custodia
Caratteristiche principali	Capsula montata su sospensione elastica; protezione contro i rumori di cavo e di manipolazione; filtro antivento e anti-pop integrato; curva di risposta polare cardioide indipendente dalla frequenza
Manutenzione e pulizia	Pulire la superficie con un panno leggermente umido; svitare la griglia, lavare la calotta antivento con acqua saponata, asciugare per una notte
Istruzioni di sicurezza	Verificare che l'apparecchio collegato abbia una messa a terra di sicurezza; utilizzare un'alimentazione phantom conforme
Riparabilità	Ricambi disponibili presso il fornitore AKG; consultare il sito www.akg.com
Informazioni generali	Conforme alle norme della Dichiarazione di Conformità; brevetto AT 392.182, DE 4.021.661

Domande frequenti - C5 AKG

Come collegare il microfono C5?

Utilizzare un cavo XLR-XLR simmetrico. Collegarlo a un ingresso micro con alimentazione phantom 48 V. Attivare l'alimentazione phantom sul mixer o sull'amplificatore.

Come pulire la griglia e la calotta antivento?

Svitare la griglia esterna (ruotare in senso antiorario). Rimuovere la calotta antivento interna, lavarla con acqua saponata, lasciare asciugare per una notte, quindi riposizionarla e riavvitare la griglia.

Cos'è la calotta Presence Boost PB 1000?

È un accessorio in dotazione che si monta sulla capsula. Rafforza le frequenze tra 5 kHz e 9 kHz di circa 5 dB per migliorare l'intelligibilità del parlato.

Come evitare l'effetto Larsen?

Posizionare gli altoparlanti di canto davanti al microfono (non dietro). Non dirigere mai il microfono direttamente verso i monitor. Aumentare la distanza microfono-bocca se necessario.

Qual è l'effetto di prossimità su questo microfono?

L'effetto di prossimità rinforza le basse frequenze quando si canta a meno di 5 cm dal microfono. Questo dà più corpo e calore alla voce. Allontanandosi, il suono diventa più freddo e riverberante.

Quale angolo di incidenza è raccomandato per il canto?

Per un suono naturale ed equilibrato, non cantare direttamente sull'asse del microfono. Cantare leggermente di lato o sopra per evitare soffio e sibilanti.

Cosa fare se il microfono non emette alcun suono?

Verificare che il mixer/amplificatore sia acceso e che il fader del canale non sia a zero. Assicurarsi che il cavo sia correttamente collegato e non difettoso. Attivare l'alimentazione phantom 48 V.

Cosa fare se il suono è distorto?

Regolare il gain del mixer. Se l'ingresso è troppo sensibile, inserire un attenuatore di 10 dB tra il cavo e l'ingresso.

Come montare la calotta Presence Boost PB 1000?

Svitare il cappuccio del microfono. Inserire il PB 1000 sulla capsula fino in fondo ruotando leggermente. Tenere la capsula nella sua sospensione elastica nera durante l'operazione per evitare che si sganci.

Quali sono le caratteristiche di direttività del C5?

Il microfono ha una direttività cardioide: capta principalmente i suoni provenienti da davanti, pochi quelli laterali e praticamente nessuno da dietro. Ciò riduce il rischio di Larsen.

MANUALE UTENTE C5 AKG

Prima di utilizzare l'apparecchio, leggere il manuale!

MODO DE EMPLEO ...... p. 42

1 Indicazione per la sicurezza / Descrizione......33

1.1 Indicazione per la sicurezza ....33
1.2 In dotazione ....33
1.3 Accessori opzionali....33
1.4 Caratteristiche particolari....33
1.5 Breve descrizione....34

2 Collegamento ....35

3 Impiego 36

3.1 Introduzione....36
3.2 Distanza microfonica ed effetto di prossimità .....36
3.3 Angolo di incidenza del suono ....36
3.4 Reazione ....37
3.5 Coro di accompagnamento ....38
3.6 Montaggio del PB 1000....38

4 Pulizia....39

4.1 Superficie del microfono ....39
4.2 Antisoffio interno....39

5 Errori e rimedi ....40

1 Indicazione per la sicurezza / Descrizione

Controllate per favore se l'apparecchio che volette.1 Indicazione collegare al microfono corrisponde alle norme diper la sicurezza

sicurezza vigenti e se è dotato di una messa a terra di sicurezza.

1.2 In dotazione

1 C 5 1	SA 45 1	PB 1000	1 taschetta per microfono

Controllate per favore se la confezione contiene tutti i componenti di cui sopra. Se manca qualcosa rivolgetevi al vostro rivenditore AKG.

• Accessori opzionali si trovano nel catalogo/fol-1.3 Accessori der attuale dell'AKG o al sito www.akg.com. dpzionali vostro rivenditore è a vostra disposizione per eventuali consigli.

- Robusto microfono a condensatore per la ripresa vocale in palco

1.4 Caratteristi- che particolari

- Sicura protezione del trasduttore microfonico grazie alla griglia in acciaio per molle praticamente non deformabile.

- Filtro antivento e antipop che elimina efficacemente i rumori di pop e quelli della respirazione

- Alloggiamento elastico del sistema trasduttore che riduce i rumori provocati dall'impugnatura e dal cavo

- Buona riduzione della reazione acustica tramite caratteristica direzionale cardioide indipendente dalla frequenza

1 Descrizione

- Adattatore Presence Boost PB 1000 che ottimizza l'intelligibilità della parola

1.5 Breve descrizione

Il microfono a condensatore C 5 dell'AKG è un microfono vocale sviluppato appositamente per l'impiego professionale sul palco. La risposta in frequenza armonizzata in modo speciale sulla trasmissione di canto e la direttività cardioide offrono un suono ben equilibrato ed una grande sicurezza antireazione.

La robusta griglia, praticamente non deformabile, realizzata in acciaio per molle, e la resistente sca-tola in zinco-alluminio pressofuso proteggono il microfono e la capsula efficientemente dai danni causati dalla dura routine "on the road".

La griglia esterna serve, insieme al tessuto speciale sottostante, come protezione antivento che elimina in modo affidabile i rumori prodotti dal vento, rumori pop e un'esaltazione innaturale di suoni sibilanti.

L'adattatore Presence Boost PB 1000 in dotazione ottimizza l'intelligibilità della parola mediante una enfatizzazione di 5 dB entro 5 kHz e 9 kHz.

2 Collegamento

Il C 5 è un microfono a condensatore e ha quindi bisogno di alimentazione.

Il microfono è dotato di un'uscita simmetrica con connettore XLR a 3 poli.

Pin 1 = massa

Pin 2 = filo audio (inphase)

Pin 3 = filo audio

1. Collegiate il microfono ad un ingresso microfonico XLR simmetrico con alimentazione phantom servendovi di un cavo microfonico XLR.
2. Inserite l'alimentazione phantom. (Leggete in merito le istruzioni per l'uso del rispettivo apparecchio.)

Un microfono per canto vi offre diverse possibilità di variare il suono della vostra voce riprodotto dall'impianto di sonorizzazione.

Osservate per favore i seguenti avvertimenti per po- ter impiegare il vostro microfono in modo ottimale.

3.2 Distanza microfonica ed effetto di prossimità

Fondamentalmente, la Vostra voce guadagnerà in pienezza e morbidezza in funzione della vicinanza tra le labbra ed il microfono. Ad una maggior distanza dal microfono si produce invece uno spettro acustico di maggior riverbero e più distante, poiché viene esaltata l'acustica dell'ambiente.

Potrete quindi conferire alla Vostra voce un suono aggressivo, neutro o carezzevole, semplicemente modificando la distanza dal microfono.

L'effetto di prossimità si produce a distanze microfoniche di meno di 5 cm e provoca una forte esaltazione dei bassi. Può conferire maggiore voluminosità alla voce oppure un suono intimo, marcato dalle tonalità basse.

3.3 Angolo di incidenza del suono

Vedi fig. 1.

Cantate lateralmente rispetto al microfono o al di sopra del microfono. In tal modo otterrete un suono equilibrato e naturale.

E investite il microfono con la voce diretta- mente da davanti, tra- smettereste nel canto

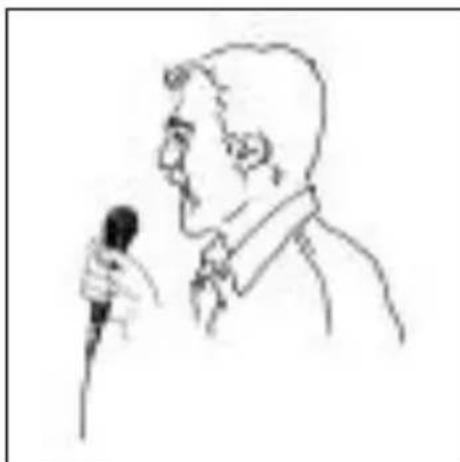

Fig. 1: Posizione tipica del microfono

anche i rumori connessi alla respirazione, e i suoni occlusivi (p, t) e sibilanti (s, sc, c) verrebbero esaltati in maniera innaturale.

3 Impiego

Fig. 2: Posizionamento del microfono per minimizzare il rischio di reazione

La reazione significa che il suono emesso dall'amplificatore viene in parte ripreso dal microfono che lo reinvia, amplificato, all'altoparlante. A partire da un determinato volume, l'impianto comincia a fisi- schiare e può venir "silenziato" solo diminuendo il volume.

Al fine di prevenire questo rischio, il microfono del microfono dispone di una caratteristica direzionale cardioide: è particolarmente sensibile al suono che investe il microfono da davanti (p. es. la voce), mentre quasi non registra il suono che proviene dai lati o da dietro (p. es. dagli altoparlanti monitor).

La massima sicurezza antireazione si ottiene posizionando le casse PA davanti ai microfoni, vale a dire sul margine anteriore del palco.

Se usate altoparlanti monitor, non puntate il vosvedi fig. 2. microfono mai direttamente sui monitor o sugli altoparlanti dell'impianto di sonorizzazione.

La reazione può essere causata anche da riso- nanze (determinate dall'acustica dell'ambiente), in particolare nella gamma di frequenze bassa, indi-

rettamente quindi dall'effetto di prossimità. In questi casi spesso è sufficiente aumentare la distanza dal microfono per interrompere la reazione.

3.5 Coro di accompagna- mento

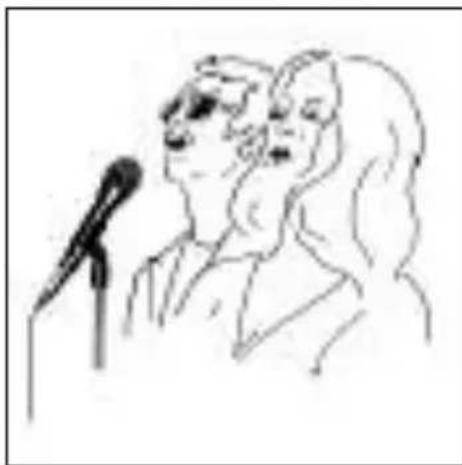

Fig. 3: Posiziona- mento del micro- fono per due cantanti

1. Non lasciate mai cantare più di due persone per microfono.

2. Il microfono è molto insensibile al suono che entra di lato. Se i due vocalisti cantano verso il microfono da un angolo maggiore

di 35°, dovreste regolare il livello del canale microfonico in modo tale che il pericolo di feedback diventerebbe troppo grande.

3.6 Montaggio del PB 1000

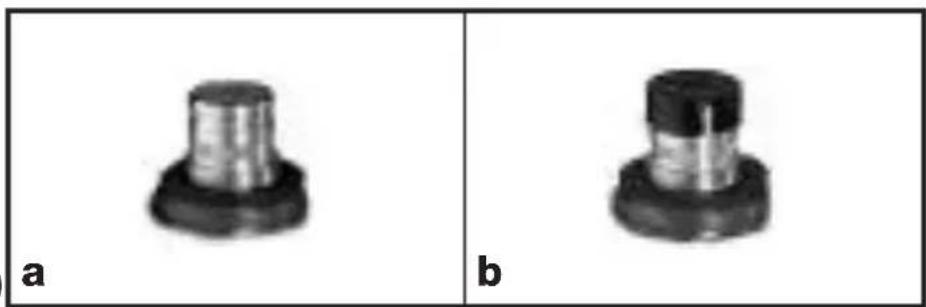

Fig. 4: Capsula senza (a) e con (b) PB 1000

1. Svitate la griglia esterna.
2. Infilate il PB 1000 sulla capsula microfonica fino all'arresto girandolo leggermente.

Importante!

- Per il montaggio e lo smontaggio del PB 1000, assicurate con la mano la capsula nel supporto elastico di gomma nera, per evitare di staccare non volutamente la capsula dal supporto.

4 Pulizia

- Pulite la superficie della scatola del microfono4.1 Superficie con un panno inumidito con acqua. del microfono

1. Svitate la griglia esterna del microfono in sen42 Antisoffio antiorario. interno
2. Tirate l'antisoffio fuori della griglia e lavatelo con acqua e sapone.
3. Lasciate l'antisoffio asciugare per tutta la notte.
4. Rimettete l'antisoffio nella griglia esterna ed avvitate la griglia sul microfono in senso orario.

Errrore Possibile causa Rimedio
Non c'è suono.	1. Mixer e/o amplificatore disinserito.2. Fader del canale o fader principale sul mixer o regolatore del volume dell'amplificatore in posizione zero.3. Il microfono non è collegato al mixer o all'amplificatore.4. Il connettore del cavo non è inserito bene.5. Il cavo è difettoso.6. Non c'è alimentazione.
Distorsioni	1. Il regolatore Gain sul mixer o sul modulo di trasmissione non è regolato bene.2. L'ingresso del mixer è troppo sensibile.
Il suono del microfono diventa sempre più cupo con l'andar del tempo.	L'antisoffio interno o esterno è sporco e attenua le frequenze alte.

Direttività: cardioide

Risposta in frequenza: 65 - 20.000 Hz

Sensibilità: 4 mV/Pa (-48 dBV rif. a 1 V/Pa)

Livello di pressione acustica limite per un coefficiente di distorsione armonica di 1% / 3%: 140 / 145 dB SPL

Livello di pressione acustica equivalente: 25 dB(A) secondo DIN 45412

Impedenza elettrica a 1000 Hz: ≤200 ohm

Impedenza di carico raccomandata: ≥2000 ohm

Connettore: XLR a 3 poli

Superficie: grigio-azzurro opaco

Dimensioni: lunghezza: 185,2 mm, diametro: 51 mm

Peso netto 345 g

Peso brutto: 660 g

Brevetti: supporto elettrodi di un trasduttore a con densatore (brevetto n. AT 392.182, DE 4.021.661)

Questo prodotto corrisponde alle norme elencate nella dichiarazione di conformità, che è disponibile al sito http://www.akg.com oppure all'indirizzo email [e-mail].

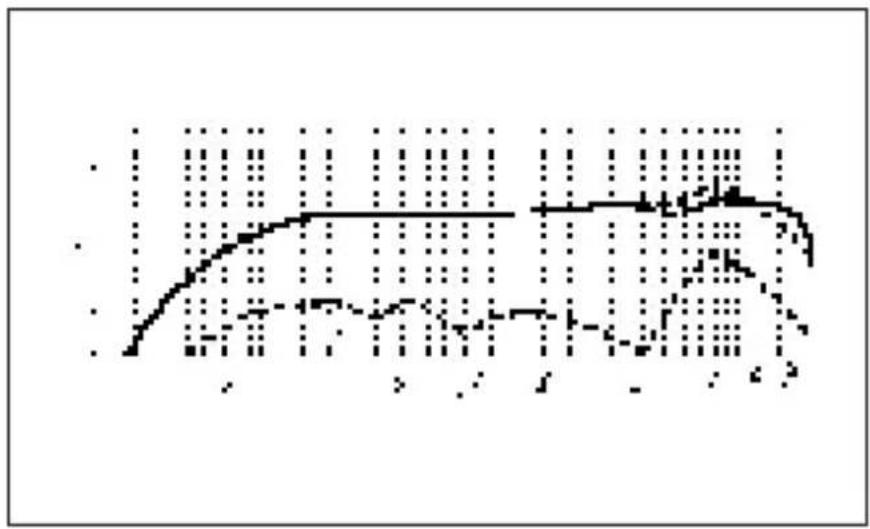

Risposta in frequenza

Diagramma polare
