Tipo de produto	Microfone eletrostático (condensador) para canto no palco
Diretividade	Cardioide
Resposta em frequência	65 Hz – 20 000 Hz
Sensibilidade	4 mV/Pa (-48 dBV re 1 V/Pa)
Nível máximo de pressão sonora (1% / 3% distorção)	140 dB SPL / 145 dB SPL
Nível de ruído equivalente	25 dB(A) (segundo DIN 45412)
Impedância elétrica	≤ 200 ohms
Impedância de carga recomendada	≥ 2000 ohms
Conector	XLR 3 pinos (balanceado)
Alimentação	Alimentação fantasma 48 V (via console ou amplificador)
Dimensões (comprimento × diâmetro)	185,2 mm × 51 mm
Peso líquido	345 g
Cor	Cinza-azul fosco
Material do corpo	Zamak fundido sob pressão
Grade	Grade de aço com tecido anti-vento
Acessórios fornecidos	Microfone C5, suporte SA 45, bonette Presence Boost PB 1000, estojo
Funcionalidades principais	Cápsula montada em suspensão elástica; proteção contra ruídos de cabo e manipulação; filtro anti-vento e anti-pop integrado; curva de resposta polar cardioide independente da frequência
Manutenção e limpeza	Limpar a superfície com um pano ligeiramente úmido; desapertar a grade, lavar a bonette anti-vento com água e sabão, secar durante a noite
Instruções de segurança	Verificar se o aparelho conectado possui aterramento de segurança; usar alimentação fantasma conforme
Reparabilidade	Peças de reposição disponíveis junto ao fornecedor AKG; consultar o site www.akg.com
Informações gerais	Conforme as normas da Declaração de Conformidade; patente AT 392.182, DE 4.021.661

Perguntas frequentes - C5 AKG

Como conectar o microfone C5?

Use um cabo XLR-XLR balanceado. Conecte-o a uma entrada de microfone com alimentação fantasma 48 V. Ative a alimentação fantasma na console ou no amplificador.

Como limpar a grade e a bonette anti-vento?

Desaperte a grade externa (gire no sentido anti-horário). Remova a bonette anti-vento interna, lave-a com água e sabão, deixe secar durante a noite, depois recoloque-a e aperte a grade novamente.

O que é a bonette Presence Boost PB 1000?

É um acessório fornecido que se monta na cápsula. Ele reforça as frequências entre 5 kHz e 9 kHz em cerca de 5 dB para melhorar a inteligibilidade da fala.

Como evitar o efeito Larsen (feedback)?

Coloque os alto-falantes de canto na frente do microfone (não atrás). Nunca direcione o microfone diretamente para os retornos de palco. Aumente a distância microfone-boca se necessário.

Qual é o efeito de proximidade neste microfone?

O efeito de proximidade reforça as frequências graves quando se canta a menos de 5 cm do microfone. Isso dá mais corpo e calor à voz. Afastando-se, o som se torna mais frio e reverberante.

Qual ângulo de incidência é recomendado para o canto?

Para um som natural e equilibrado, não cante diretamente no eixo do microfone. Cante ligeiramente de lado ou acima para evitar sopro e sibilantes.

O que fazer se o microfone não emitir som?

Verifique se a console/amplificador está ligada e se o fader do canal não está em zero. Certifique-se de que o cabo está corretamente conectado e não está com defeito. Ative a alimentação fantasma 48 V.

O que fazer se o som estiver distorcido?

Ajuste o ganho da console. Se a entrada for muito sensível, intercale um atenuador de 10 dB entre o cabo e a entrada.

Como montar a bonette Presence Boost PB 1000?

Desaperte a tampa do microfone. Encaixe o PB 1000 na cápsula até o fim girando ligeiramente. Mantenha a cápsula em sua suspensão elástica preta durante a operação para evitar que ela saia do lugar.

Quais são as características de diretividade do C5?

O microfone tem diretividade cardioide: ele capta principalmente os sons vindos da frente, pouco os dos lados e praticamente nenhum de trás. Isso reduz o risco de feedback.

MANUAL DE UTILIZADOR C5 AKG

Favor leia este manual antes de usar o equipamento!

6 Dati tecnici....41

1 Aviso de segurança/Descrição....53

1.1 Aviso de segurança....53
1.2 Volume de fornecimento ....53
1.3 Acessórios opcionais....53
1.4 Características especiais....53
1.5 Apresentação....54

2 Conexão....55

3 Aplicação ....56

3.1 Introdução....56
3.2 Distância de captação e efeito de proximidade .....56
3.3 Ângulo de incidência do som....56
3.4 Realimentação ....57
3.5 Coro acompanhante ....58
3.6 Instalar o PB 1000....58

4 Limpeza ....59

4.1 Superfície do microfone....59
4.2 Paravento interno....59

6 Especificações....61

1 Aviso de segurança / Descrição

Certifique-se de que o aparelho ao qual pretende.1 Aviso de ligar o microfone está ligado à terra e que corre segurança ponde às normas de segurança.

1 C 5 1	SA 45 1	PB 1000	1 estojo de microfone

1.2 Volume de fornecimento

Verifique se a embalagem contém todos os componentes acima indicados. Caso falte algo, favor entre em contato com a concessionária da AKG.

• Os acessórios opcionais encontrará no catálogo/na brochura atual da AKG ou em www.akg.com. A concessionária terá mais in formações disponíveis.

1.3 Acessórios opcionais

- Microfone condensador robusto para captação vocal em palcos.

1.4 Características especiais

- Proteção segura do transdutor do microfone através da tampa de grade de aço para molas quase indeformável.

- Paravento e filtro pop integrado para a supressão eficaz de ruídos de pop e respiração.

- Suporte elástico do transdutor para suprimir de forma eficaz os ruídos provocados pela manipulação e pelo cabo.

- Alta segurança quanto à realimentação através da característica cardióide independente da frequência.

- Adaptador Presence Boost PB 1000 para otimizar a clareza da palavra.

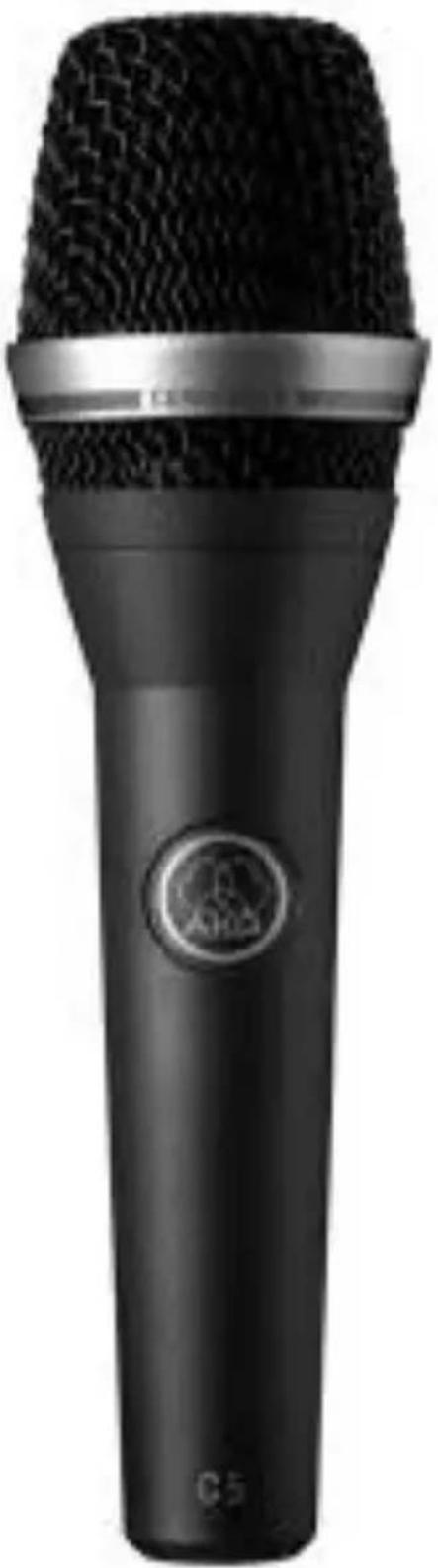

O microfone condensador C 5 é um microfone vocal para o uso profissional no palco.

Sua resposta de frequência projetada especialmente para captar a voz proporciona um som equilibrado e a característica direcional cardióide reduz o risco de realimentação.

Uma tampa gradeada quase indeformável de aço de mola assim como a carcaça estável moldada sob pressão de zinco-alumínio protegem de forma eficaz o microfone e a cápsula de danos durante o uso diário "on the road".

A grade externa, juntamente com o tecido especial por baixo, serve como paravento eliminando ruídos de pop e de sopro, assim como uma acentuação exagerada de sons sibilantes.

O adaptador Presence Boost PB 1000 incluído na embalagem proporciona um pico de aprox. 5 dB entre 5 kHz e 9 kHz para otimizar a clareza da palavra.

2 Conexão

O C 5 é um microfone de condensador e por isso precisa de uma alimentação de corrente.

O microfone possui uma saída balanceada com um plugue XLR com 3 pólos:

Pino 1 = massa

Pino 2 = áudio (em fase)

Pino 3 = áudio

1. Ligue o microfone com um cabo XLR a uma entrada de microfone XLR balanceada com alimentação fantasma.
2. Ligue a alimentação fantasma. (Veja as instruções de uso do equipamento ao qual o microfone está ligado.)

Um microfone de canto proporciona-lhe muitas possibilidades de modificar o som da sua voz como é produzido através da instalação de sonorização.

Preste atenção às seguintes instruções para aplicar o seu microfone de melhor forma possível.

3.2 Distância de captação e efeito de proximidade

Em geral a sua voz será reproduzida de forma mais branda e mais suave quanto mais curta for a distância entre os lábios e o microfone, enquanto com uma maior distância do microfone o som será reproduzido de forma mais distante e mais retumbante porque a acústica da sala se manifesta mais forte.

Por isso pode dar à sua voz uma aparência mais agressiva, neutra, ou mais suave, alterando a distância do microfone.

O efeito de proximidade surge a uma distância de menos de 5 cm, enfatizando mais os graves.

Torna o som da sua voz mais profundo, volumoso, íntimo, dando mais força às frequências baixas.

3.3 Ângulo de incidência do som

Veja fig. 1.

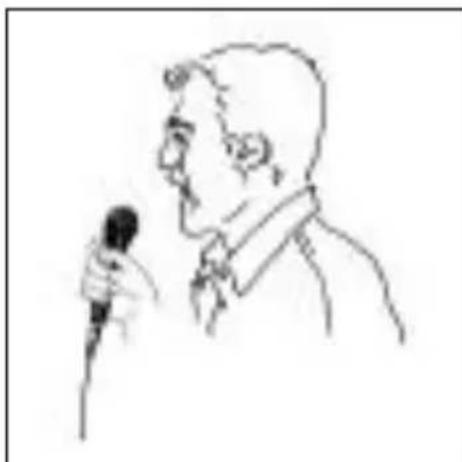

Fig. 1: Posição tí- pica do microfone

Cante no microfone duma posição lateral ou acima do microfone. Desta forma obtém um som equilibrado e natu- ral.

Se cantar diretamente no microfone serão transmitidos não só os ruídos da respiração,

mas também os sons fechados (t, p), e os sons si bilantes (s, ch, tch) são enfatizados de maneira não natural.

3 Aplicação

Fig. 2: Posicionamento do microfone para minimizar o risco de realimentação.

A realimentação surge porque uma parte do som emitido pelos alto-falantes é captado pelo microfone, amplificado e de novo alimentado aos alto-falantes. A partir de um certo volume a instalação de som uiva e apita, e pode ser controlada só girando o botão do volume para uma posição de volume menor.

Para minimizar este perigo, o microfone possui uma característica cardióide: é mais sensível ao som que entra pela frente (a voz), enquanto quase não capta o som que entra pelo lado ou do lado de trás (p.ex. de alto-falantes de monitoreado).

A menor possibilidade de realimentação é garantida ao posicionar os alto-falantes PA em frente dos microfones (na borda da frente do palco).

Se usar alto-falantes de monitoreado nunca direVeja fig. 2. cione o seu microfone para os monitores ou os alto-falantes PA.

A realimentação poderá ser provocada também por efeitos de ressonância (em consequência da acústica da sala) especialmente na faixa das frequências baixas, ou seja, indiretamente pelo

efeito de proximidade. Neste caso frequentemente só precisa de aumentar a distância do microfone para acabar com a realimentação.

3.5 Coro acompanhante

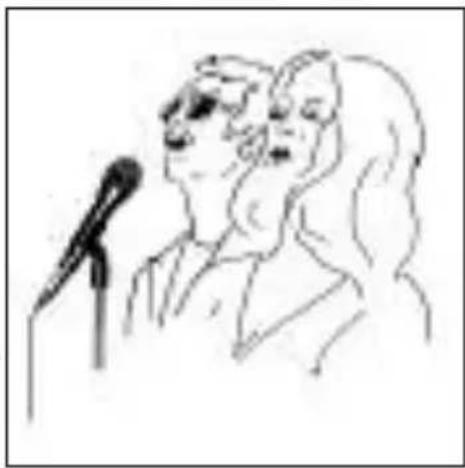

Fig. 3: Duas pes- soas usando um microfone só.

1. Nunca deixe mais de duas pessoas usar o mesmo microfone.

2. O microfone é muito insensível ao som que entra pelo lado. Se os/as vocalistas cantarem num ângulo maior de 35º em relação ao microfone,

deveria posicionar o regulador do nível do canal do microfone tão alto que o perigo de realimentação acústica seria demasiadamente grande.

3.6 Instalar o PB 1000

Fig. 4: Cápsula sem (a) e com (b) PB 1000

1. Desaparafuse e remova a grade.
2. Encaixe o PB 1000 completamente na cápsula com um ligeiro movimento giratório, até que chegue ao esbarro.

Importante!

- Quando instala ou remove o PB 1000 certifique-se de apertar a cápsula e a suspensão elástica de borracha negra para evitar de a cápsula ser separada da suspensão elástica.

4 Limpeza

- Limpe a superfície da carcaça do microfone com um pano molhado em água.

1. Desande a grade externa do microfone no sen2 Paravento tido inverso ao dos ponteiros do relógio. interno
2. Remova o paravento da grade externa e lave-o com água de sabão.
3. Deixe o paravento secar durante a noite.
4. Insira o paravento na grade externa e fixe a grade externa ao microfone girando-a no sentido dos ponteiros do relógio.

Problema Causa possível Como resolver
Não há som.	1. A mesa de mixagem/o amplificador está desligado(a).2. O fader do canal ou de soma na mesa de mixagem ou o regulador de volume do amplificador está em zero.3. O microfone não está ligado à mesa de mixagem ou ao amplificador.4. O plugue do cabo não está conectado corretamente.5. O cabo tem defeito.6. Não há tensão de alimentação.	1. Ligar a mesa de mixagem/o amplificador.2. Ajustar o fader do canal ou de soma na mesa de mixagem ou o regulador de volume do amplificador ao nível desejado.3. Ligar o microfone à mesa de mixagem ou ao amplificador.4. Conectar o plugue do cabo novamente.5. Controlar o cabo e substituí-lo, se for necessário.6. Ligar a alimentação fantasma. Verificar o cabo e substituir, se for necessário.
Distorções.	1. O controle Gain na mesa de mixagem ou no módulo de emissor não está ajustado corretamente.2. A entrada da mesa de mixagem é muito sensível.	1. Ajustar o controle de maneira que as distorções desapareçam.2. Inserir um pré-atenuador de 10 dB entre o cabo de microfone e a entrada.
O microfone soa cada vez mais indistinto.	O paravento externo ou interno está suja por isso atenua frequências altas.	Limpar o paravento e externo ou interno.

Caraterística direcional: cardióide

Resposta de frequência: 65 - 20.000 Hz

Sensibilidade: 4 mV/Pa (-48 dBV ref. a 1 V/Pa)

Pressão sonora limite para

1% / 3% de distorsão: 140 / 145 dB SPL

Nível equivalente de ruído: 25 dB(A) conforme DIN 45412

Impedância elétrica: ≤200 ohms

Impedância de carga recomendada:≥2000 ohms

Tipo de conetor: XLR tripolar

Dimensões: comprimento: 185,2 mm,

diâmetro: 51 mm

Peso líquido 345 g

Peso bruto: 660 g

Patentes: Porta-eletrodos dum transdutor de condensador. (Patente no. AT 392.182, DE 4.021.661)

Este produto corresponde às normas citadas na declaração de conformidade, que pode pedir na nossa página da web http://www.akg.com, ou enviando-nos um email para [e-mail].

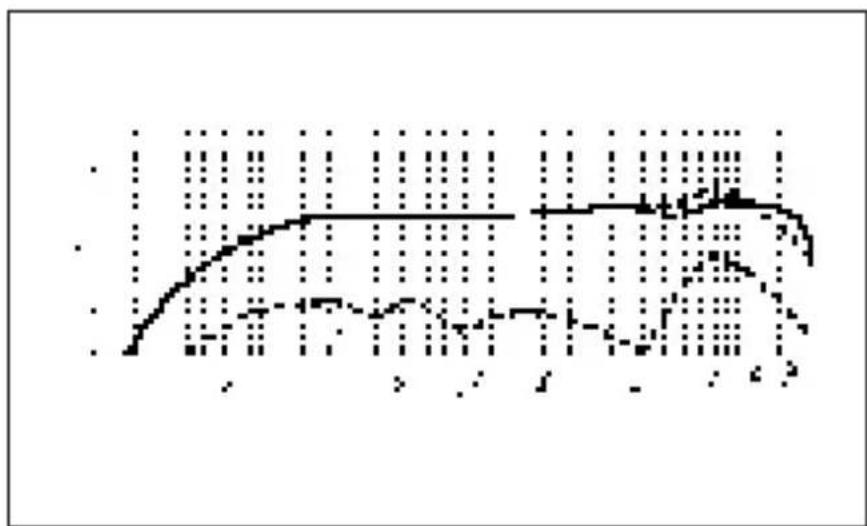

Resposta de frequência

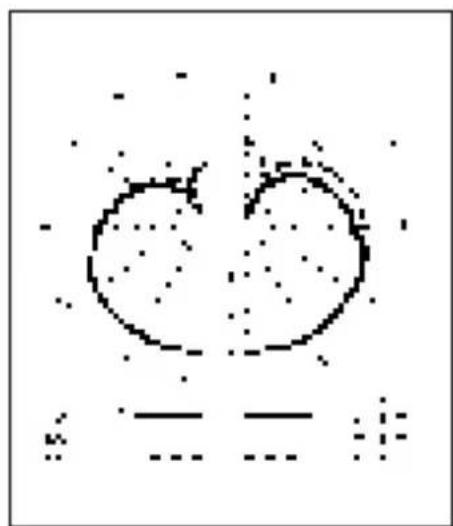

Diagrama polar
