Type de produit	Microphone électrostatique (à condensateur) pour chant sur scène
Directivité	Cardioïde
Réponse en fréquence	65 Hz – 20 000 Hz
Sensibilité	4 mV/Pa (-48 dBV re 1 V/Pa)
Niveau max de pression sonore (1% / 3% distorsion)	140 dB SPL / 145 dB SPL
Niveau de bruit équivalent	25 dB(A) (selon DIN 45412)
Impédance électrique	≤ 200 ohms
Impédance de charge recommandée	≥ 2000 ohms
Connecteur	XLR 3 points (symétrique)
Alimentation	Alimentation fantôme 48 V (via console ou ampli)
Dimensions (longueur × diamètre)	185,2 mm × 51 mm
Poids net	345 g
Couleur	Gris-bleu mat
Matériau du corps	Zamak moulé sous pression
Grille	Bonnette grillagée en acier avec tissu antivent
Accessoires fournis	Microphone C5, support SA 45, bonnette Presence Boost PB 1000, étui
Fonctionnalités principales	Capsule montée sur suspension élastique ; protection contre les bruits de câble et de manipulation ; filtre antivent et anti-pops intégré ; courbe de réponse polaire cardioïde indépendante de la fréquence
Entretien et nettoyage	Nettoyer la surface avec un chiffon légèrement humide ; dévisser la grille, laver la bonnette antivent à l'eau savonneuse, sécher une nuit
Consignes de sécurité	Vérifier que l'appareil raccordé possède une mise à la terre de sécurité ; utiliser une alimentation fantôme conforme
Réparabilité	Pièces détachées disponibles auprès du fournisseur AKG ; consulter le site www.akg.com
Informations générales	Conforme aux normes de la Déclaration de Conformité ; brevet AT 392.182, DE 4.021.661

FOIRE AUX QUESTIONS - C5 AKG

Comment brancher le micro C5 ?

Utilisez un câble XLR-XLR symétrique. Branchez-le sur une entrée micro avec alimentation fantôme 48 V. Activez l'alimentation fantôme sur la console ou l'ampli.

Comment nettoyer la grille et la bonnette antivent ?

Dévisser la grille externe (tourner dans le sens inverse des aiguilles d'une montre). Retirez la bonnette antivent interne, lavez-la à l'eau savonneuse, laissez sécher une nuit, puis replacez-la et revissez la grille.

Qu'est-ce que la bonnette Presence Boost PB 1000 ?

C'est un accessoire fourni qui se monte sur la capsule. Il renforce les fréquences entre 5 kHz et 9 kHz d'environ 5 dB pour améliorer l'intelligibilité de la parole.

Comment éviter l'effet Larsen (larsen) ?

Placez les haut-parleurs de chant devant le micro (pas derrière). Ne dirigez jamais le micro directement vers les retours de scène. Augmentez la distance micro-bouche si nécessaire.

Quel est l'effet de proximité sur ce micro ?

L'effet de proximité renforce les basses fréquences quand on chante à moins de 5 cm du micro. Cela donne plus de corps et de chaleur à la voix. En s'éloignant, le son devient plus froid et réverbérant.

Quel angle d'incidence est recommandé pour le chant ?

Pour un son naturel et équilibré, ne chantez pas directement dans l'axe du micro. Chantez légèrement sur le côté ou au-dessus pour éviter le souffle et les sifflantes.

Que faire si le micro ne donne aucun son ?

Vérifiez que la console/ampli est sous tension et que le fader de voie n'est pas à zéro. Assurez-vous que le câble est correctement branché et non défectueux. Activez l'alimentation fantôme 48 V.

Que faire si le son est distordu ?

Ajustez le gain de la console. Si l'entrée est trop sensible, intercalez un atténuateur de 10 dB entre le câble et l'entrée.

Comment monter la bonnette Presence Boost PB 1000 ?

Dévissez le chapeau du micro. Enfoncez le PB 1000 sur la capsule jusqu'en butée en tournant légèrement. Maintenez la capsule dans sa suspension élastique noire pendant l'opération pour éviter son déboîtement.

Quelles sont les caractéristiques de directivité du C5 ?

Le micro a une directivité cardioïde : il capte principalement les sons venant de l'avant, peu ceux des côtés, et pratiquement aucun de l'arrière. Cela réduit le risque de larsen.

MODE D'EMPLOI C5 AKG

Veuillez lire cette notice avant d'utiliser le système!

ISTRUZIONI PER L'USO ...... p. 32

1 Consigne de sécurité / Description ......23

1.1 Consigne de sécurité ....23
1.2 Fournitures....23
1.3 Accessoires optionnels 23
1.4 Caractéristiques....23
1.5 Description succincte ....24

3.1 Introduction......26
3.2 Ecart du micro et effet de proximité .....26
3.3 Angle d'incidence 26
3.4 Réaction acoustique....27
3.5 Chanteurs d'accompagnement .....28
3.6 Montage du PB 1000 ....28

4 Nettoyage 29

4.1 Surface du boîtier....29
4.2 Bonnette antivent interne....29

5 Dépannage ......29

6 Caractéristiques techniques....30

1 Consigne de sécurité / Description

Vérifiez si l'appareil auquel vous voulez raccordet.1 Consigne de le microphone répond aux prescriptions relativessécurité

à la sécurité en vigueur et s'il possède une mise à

la terre de sécurité.

1 C 5 1	SA 45 1	PB 1000	1 étui pour microphone

1.2 Fournitures

Assurez-vous que l'emballage contient bien toutes les pièces indiquées ci-dessus. Si ce n'est pas le cas, contactez immédiatement votre four-nisseur AKG.

• Vous trouverez la liste des accessoires option1.3 Accessoires nels dans le catalogue/dépliant AKG actuel optionnels sur www.akg.com. Votre fournisseur se tient à votre disposition pour vous conseiller.

- Microphone électrostatique robuste pour prise 1.4 Caractéristiques de son vocale sur la scène

- Protection efficace du transducteur par une bonnette grillagée en acier pratiquement indéformable

- Filtre antivent et anti-pops incorporé

- Capsule montée sur suspension élastique insensible aux bruits de câble et de manipulation

- Excellente protection contre la réaction acoustique grâce à une courbe de réponse polaire cardioïde indépendante de la fréquence

- Bonnette Presence Boost PB 1000 pour intelligibilité de la parole optimale

Le C 5 d'AKG est un microphone vocal électrostatique conçu pour l'utilisation professionnelle sur scène.

Sa courbe de réponse en fréquence particulièrement adaptée à la voix et sa directivité cardioïde lui confèrent une acoustique équilibrée tout en le mettant à l'abri de toute réaction acoustique.

Une robuste bonnette grillagée en acier pratiquement indéformable et un solide corps en zamak moulé sous pression protègent efficacement le microphone et sa capsule contre les dommages possibles propres aux prestations sur scène.

La grille externe doublée d'un tissu spécial fait en même temps fonction d'écran antivent éliminant au maximum les bruits de pop et de souffle, et les sifflantes.

La bonnette Presence Boost PB 1000 fournie d'origine optimise l'intelligibilité de la parole grâce à un renforcement d'environ 5 dB entre 5 kHz et 9 kHz.

2 Raccordement

Le C 5 est un microphone électrostatique ; il a donc besoin d'une alimentation.

Le microphone possède une sortie symétrique avec fiche XLR tripolaire :

broche 1 = masse

Vous pouvez raccorder le microphone à volonté sur une entrée micro symétrique avec ou sans alimentation fantôme ou bien sur une entrée asymétrique.

1. Connectez le microphone à l'aide d'un câble de micro XLR-XLR sur une entrée de micro symétrique type XLR avec alimentation fantôme.
2. Mettez l'alimentation fantôme sous tension (Veuillez vous reporter à la notice de l'équipement utilisé).

Un microphone pour le chant offre de nombreuses possibilités d'influer sur la façon dont le son de votre voix sera restitué par l'installation de sonorisation.

Voici quelques consignes qui vous permettront d'obtenir un résultat optimal avec votre microphone.

3.2 Ecart du Plus l'écart entre le micro et la bouche est petit et micro et effet de plus la sonorité de la voix est pleine et moëlleuse. proximité

Vous obtiendrez une sonorité plus froide et plus "reverbérante" en vous éloignant, au fur et à mesure que l'acoustique de la salle se met en valeur. La voix peut encore prendre un ton plus agressif, neutre ou sous entendu, etc. simplement en changeant l'écart par rapport à la bouche. L'effet de proximité apparait lorsque la source est très proche (moins de 5 cm). Des basses fréquences sont renforcées, ce qui donne à la voix plus de corps et plus de chaleur.

3.3 Angle d'incidence

Voir Fig. 1

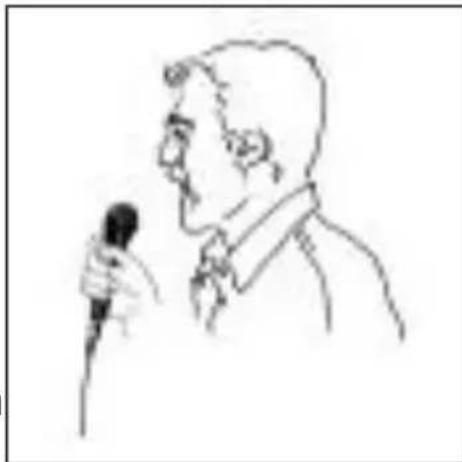

Fig. 1 : Position typique du micro

Pour obtenir un son naturel, bien équilibré, nous vous conseillons de ne jamais chanter directement dans le microphone afin d'éviter le souffle et les sifflantes. Il est mieux de chanter dans le microphone en le tenant de côté ou en

se plaçant au dessus.

3 Applications

3.4 Réaction acoustique

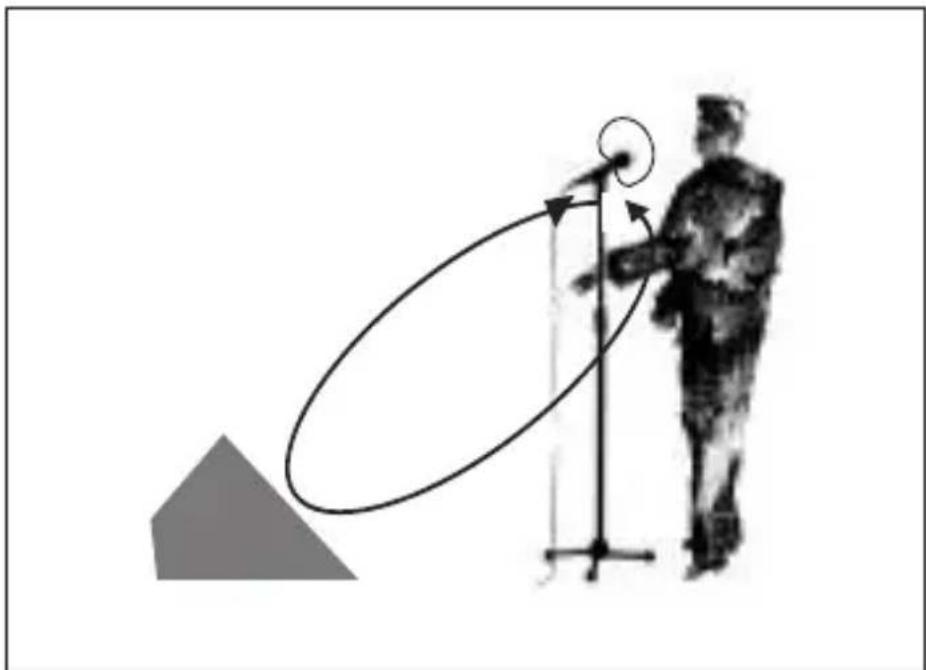

Fig. 2: Positionnement du micro pour minimiser le risque de Larsen

L'effet Larsen prend naissance quand une partie du son émis par les haut-parleurs est captée par le microphone, est amplifiée, puis est projetée à nouveau par les haut-parleurs. A partir d'un certain niveau le système se met alors à siffler. Pour l'interrompre, il faut réduire le volume.

Pour minimiser ce risque, le microphone a une courbe de réponse polaire du type cardioïde. Cela veut dire qu'il est très sensible aux sons venant de l'avant (la voix), peu sensible à ceux venant des côtes et pratiquement pas à tout ceux qu'il reçoit de l'arrière.

En plaçant les haut-parleurs de chant devant les microphones, donc sur le bord latéral de la scène on obtient la meilleure protection contre l'effet de Larsen.

Lorsque vous utilisez des retours de scène, ne voir Fig. 2 rigez jamais votre micro directement sur les re-tours ou les haut-parleurs de la sono.

Certains phénomènes de résonance (tels qu'ils sont déterminés par l'acoustique d'une salle) peuvent également provoquer un Larsen, et cela sur-

tout dans la partie inférieure du spectre sonore; c'est donc – indirectement – l'effet de proximité qui en est responsable. Dans ce cas il suffit souvent d'augmenter la distance du microphone pour faire disparaître le Larsen.

3.5 Chanteurs d'accompagnement

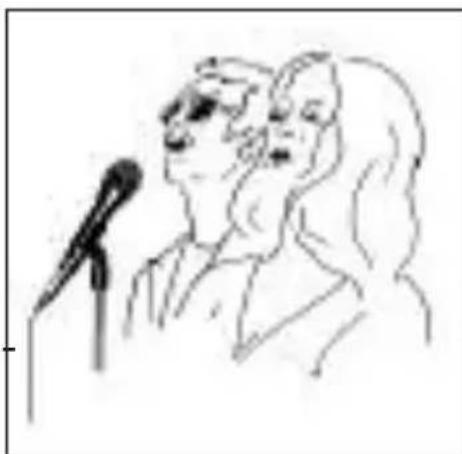

Fig. 3 : Deux chan- teurs avec un seul micro

1. Ne laissez jamais plus de deux personnes chanter dans un seul microphone.

2. Le microphone est extrêmement peu sensible aux sons arrivant sur le côté. Si la voix des deux chanteurs arrivait sur

le micro sous un angle supérieur à 35°, il faudra augmenter le niveau du canal micro jusqu'à un point où le risque de larsen serait excessif.

3.6 Montage du PB 100

Fig. 4: Capsule sans (a) et avec (b) PB 1000

1. Dévissez le chapeau.
2. Enfoncez le PB 1000 sur la capsule jusqu'en butée en lui imprimant une légère rotation.

Important!

- Pendant le montage ou le démontage du PB 1000 maintenez de l'autre main la capsule dans sa suspension élastique noire afin d'éviter son déboîtement.

4 Nettoyage

La surface extérieure du boîtier du micro se net4.1 Surface du toie avec un chiffon légèrement humide (eau claire).

1. Dévissez la grille externe du micro d contraire aux aiquilles d'une montre.
2. Retirez la bonnette anti-vent de son logement et nettoyez-la à l'eau savonneuse.
3. Laissez la bonnette anti-vent sécher pendant la nuit.
4. Replacez la bonnette anti-vent dans la grille externe et vissez la grille sur le microphone dans les sens des aiguilles d'une montre.

4n2 Bonnette anti-vent interne

Problème Cause possible Remède
Pas de son	1. La console de mixage/ l’ampli n’est pas sous tension.2. Le fader de voie ou de mélange sur la console de mixage ou le régulateur de volume de l’ampli est sur zéro.3. Le microphone n’est pas connecté à la console de mixage ou à l’ampli.4. La fiche du câble n’est pas branchée correctement.5. Le câble est défectueux.6. Pas de tension d’ali-mentation.	1. Mettre la console de mixage/l’ampli sous tension.2. Régler le fader de voie ou de mélange sur la console de mixage ou le régulateur de volume de l’ampli sur le niveau voulu.3. Connecter le micro-phone à la console d mixage ou à l’ampli.4. Sortir la fiche de la prise et la rebrancher.5. Contrôler le câble et le remplacer le cas échéant.6. Mettre l’alimentation fantôme sous tension. Contrôler le câble et le remplacer le cas échéant.
Distorsions	1. Le réglage de gain de la console de mixage ou du module émetteur n’est pas correct.2. L’entrée de la console de mixage est trop sensible.	1. Régler le gain de manière à supprimer les distorsions.2. Intercaler un pré-atténuateur de sensibilité de 10 dB entre le câble de micro et l’entrée.
Le son du microphone est de plus en plus sourd	• L’écran antivent interne ou externe est encrassé et atténue les fréquences élevées.	• Nettoyer l’écran anti-vent interne ou externe.

Directivité: cardioïde

Réponse en fréquence: 65 ... 20.000 Hz

Sensibilité : 4 mV/Pa (-48 dBV rapp. à 1 V/Pa)

Niveau maximum de pression sonore pour un

facteur de distorsion de 1% / 3%: 140 / 145 dB SPL

Niveau de bruit équivalent: 25 dB(A) (selon DIN 45412)

Impédance électrique à 1.000 Hz: ≤200 ohms

Impédance de charge recommandée:≥2000 ohms

Connecteur: type XLR, 3 points

Couleur: mat gris-bleu

Dimensions: longueur: 185,2 mm, diamètre: 51 mm

Poids net 345 g

Poids d'expédition: 660 g

Brevets: Porte-électrodes d'un transducteur de con densateur (brevets N° AT 392.182, DE 4.021.661)

Ce produit est conforme aux normes citées dans la Déclaration de Conformité, dont vous pouvez prendre connaissance en consultant le site http://www.akg.com ou en adressant un e-mail à [e-mail].

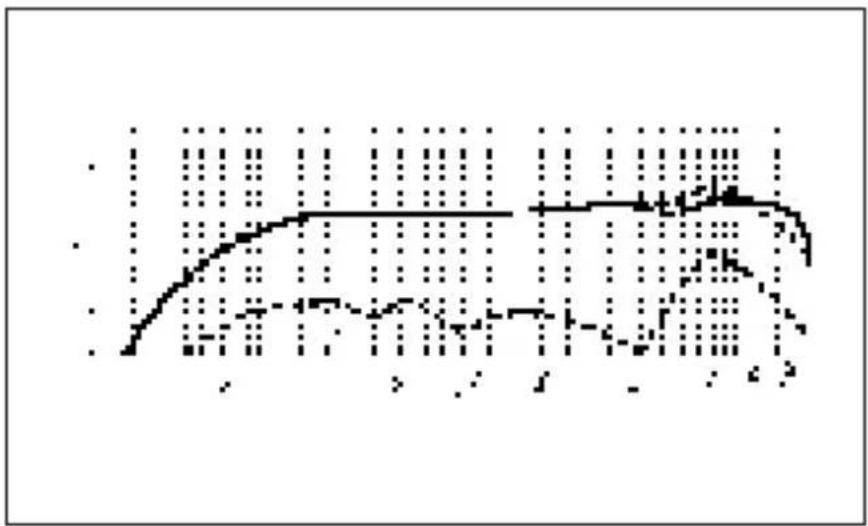

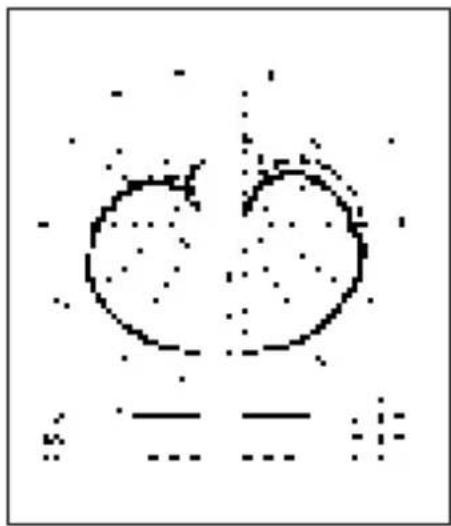

Réponse en fréquence Diagramme polaire
