Type de produit	Module de suspension pour microphone
Marque	AKG
Modèle	HM1000
Catégorie	Microphone
Fonction	Suspension avec câble de 10 m et adaptateur XLR DPA
Alimentation	Alimentation fantôme 9-52 V via adaptateur DPA intégré
Connecteur	XLR 3 broches (adaptateur DPA)
Longueur de câble	10 mètres
Modules capsule compatibles	CK31, CK32, CK33, CK47, CK80
Anneau lumineux	Témoin de mise en service (peut être désactivé)
Atténuateur du grave	Commutable (enlever strap J2 pour activer filtre passe-haut à 200 Hz, -6 dB/octave)
Sécurité	Ne pas exposer à l'humidité, aux chocs, à la chaleur excessive
Entretien	Nettoyer avec un chiffon sec; éviter tout liquide
Installation	Fixer au plafond ou sur fil tendu; ne pas faire de nœud sur le câble
Réparabilité	Pièces détachées disponibles auprès du fabricant (consulter AKG)
Conformité	Normes CE (déclaration sur www.akg.com)

FOIRE AUX QUESTIONS - HM1000 AKG

Comment installer le module de suspension HM1000 ?

Fixez un crochet au plafond ou tendez un fil. Placez le câble sur le crochet ou le fil à la hauteur souhaitée. Fixez le câble avec du chatterton, sans faire de nœud. Tournez doucement le micro pour l'orienter.

Quels modules capsule sont compatibles avec le HM1000 ?

Le HM1000 accepte tous les modules capsule de la gamme Discreet Acoustics : CK31 (cardioïde), CK32 (omni), CK33 (hypercardioïde), CK47 (hypercardioïde type C747) et CK80 (hypercardioïde optimisé voix).

Comment activer l'atténuateur du grave (filtre passe-haut) ?

Sur le HM1000, ouvrez l'adaptateur DPA (dévisser le boîtier) et retirez le strap J2. Cela active un filtre coupe-bas à 200 Hz (-6 dB/octave) pour réduire les bruits de fond.

Que signifie l'anneau lumineux ?

L'anneau lumineux s'allume lorsque le microphone est sous tension et prêt à fonctionner. Il peut être désactivé en retirant le strap J2 (module HM1000) ou en enlevant le strap position 7 sur les modules ESP.

Puis-je utiliser le HM1000 avec une alimentation autre que fantôme ?

Non, le HM1000 nécessite une alimentation fantôme de 9 à 52 V fournie via l'adaptateur XLR DPA intégré. Il n'est pas compatible avec une alimentation par piles.

Comment stabiliser le microphone en cas de courants d'air ?

Enfilez un fil de nylon (fil de pêche) dans l'œillet de suspension du HM1000 et fixez-le à deux murs opposés pour créer une traction latérale qui stabilise le micro.

Le HM1000 est-il livré avec un module capsule ?

Non, le HM1000 est un module de suspension seul. Les capsules (CK31, etc.) et les bonnettes antivent se vendent séparément.

Quel type de connecteur audio utilise le HM1000 ?

Le HM1000 est équipé d'un adaptateur XLR DPA (XLR 3 broches) pour le raccordement à une entrée micro avec alimentation fantôme.

Comment nettoyer le HM1000 ?

Utilisez un chiffon doux et sec pour essuyer la surface. N'utilisez jamais de solvants ou de liquides. Protégez le micro de la poussière et de l'humidité.

Où puis-je trouver la notice complète ou des pièces de rechange ?

La notice complète est disponible en téléchargement sur notice-facile.com. Pour les pièces détachées, contactez le service après-vente AKG via www.akg.com ou [e-mail].

MODE D'EMPLOI HM1000 AKG

Veuillez lire cette notice avant d'utiliser le système!

ISTRUZIONI PER L'USO ...... p. 62

1 Sécurité et environnement....43
2 Description 43

2.1 Introduction 43
2.2 Modules capsule 43
2.3 Bonnette antivent W 30 ..... 44
2.4 Modules de montage 44

2.4.1 Anneau lumineux....45

2.5 Accessoires optionnels 45

3 Utilisations des microphones....46
4 Montage et raccordement 47

4.1 Modules capsule 47
4.2 Modules de montage GN 15/30/50 ESP....47

4.2.1 Bouton ON/OFF, anneau lumineux, atténuateur du grave . . . . 4 7
4.2.2 Montage et raccordement ..... 51

4.3 Modules de montage GN 15/30/50 E ..... 52

4.3.1 Anneau lumineux....52
4.3.2 Atténuateur du grave, montage, raccordement.....52

4.4 Modules de montage GN 15/30/50 E 5PIN....53

4.4.1 Anneau lumineux....53
4.4.2 Atténuateur du grave, montage, raccordement....53

4.5 Modules de montage GN 15/30/50 ..... 53

4.5.1 Fonction "MIC ON" 53
4.5.2 Montage sur un plateau de table, raccordement ..... 54

4.6 GN 30/50 Minijack ..... 55

4.6.1 Anneau lumineux, atténuateur du grave ..... 55
4.6.2 Montage, raccordement ..... 55

4.7 Module de montage GN 155 SET ..... 56

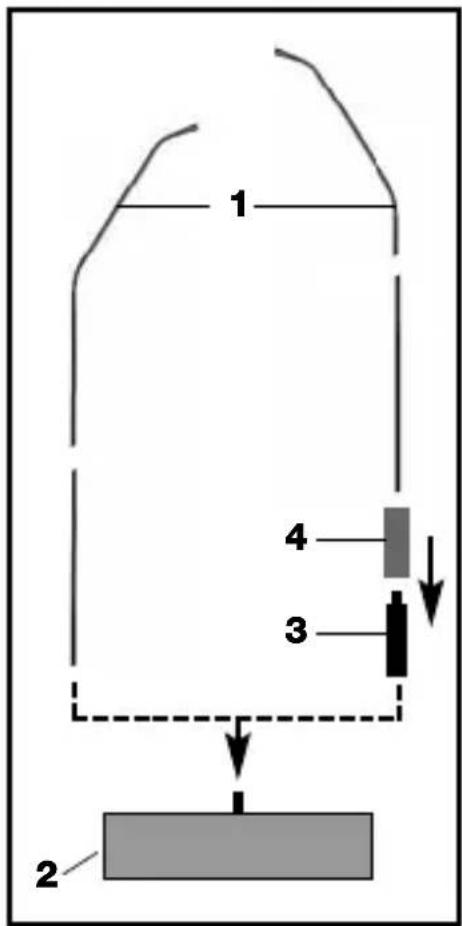

4.7.1 Rallonge de col-de-cygne 56

4.8 Module suspendu HM 1000 ..... 57

4.8.1 Stabilisation du microphone 57
4.8.2 Conseils pour l'utilisation....58
4.8.3 Raccordement audio 58

4.9 Module de montage GN 15 HT....58

4.10 Module de montage GN 30 OC .... 59
4.11 Désactivation de l'anneau lumineux....59

5 Caractéristiques techniques 60

Fig. 11 à 25. 122

1 Sécurité et environnement

1. Attention de ne pas renverser de liquide sur le micro et de ne rien faire tomber dans les ouvertures.
2. Ne laissez jamais le micro à proximité d'une source de chaleur (tuyau de radiateur ou autre appareil de chauffage, ampli. etc.) ni dans un lieu où il risque d'être exposé directement au soleil, à une atmosphère poussiéreuse, à l'humidité, à la pluie, aux vibrations ou aux secousses.
3. L'emballage est recyclable. Déposez l'emballage dans un récipient de collecte prévu à cet effet.
4. Les charges électrostatiques peuvent, le cas échéant, détériorer les circuits électroniques. Touchez donc un élément de métal nu mis à la terre pour dériver les charges électrostatiques de votre propre corps avant de toucher un circuit électronique.

2 Description

2.1 Introduction

Nous vous remercions d'avoir choisi un module Discreet Acoustics. La gamme "Discreet Acoustics Modular" comprend 5 modules capsules et 18 modules de montage que vous pouvez combiner à volonté entre eux. Ce qui vous permet de réaliser en toute circonstance le microphone modulaire Discreet Acoustics convenant le mieux au lieu d'utilisation et à l'application envisagée.

CK 31 (N° de réf. 2765Z0020) : Module capsule vissable à caractéristique cardioïde. Avec bonnette antivent en mousse W 30.

CK 32 (N° de réf. 2765Z0021) : Module capsule vissable omnidirectionnelle. Avec bonnette antivent en mousse W 30.

CK 33 (N° de réf. 2765Z0022) : Module capsule vissable à caractéristique hypercardioïde. Avec bonnette anti-vent en mousse W 30.

CK 47 (N° de réf. 2765Z0023) : Module capsule vissable à caractéristique hypercardioïde. Ses propriétés acoustiques sont les même que celles du modèle AKG éprouvé C 747. Avec bonnette antivent en mousse W 70.

CK 80 (N° de réf. 2765Z0024) : Module capsule vissable à caractéristique hypercardioïde et réponse en fréquence optimisée pour la voix. Avec bonnette anti-vent en mousse W 80.

2.2Modules capsule

2 Description

2.3Bonnette antiventW30

La bonnette W 30 est un nouvel écran antivent double couche. L'utilisation de deux matériaux différents permet d'obtenir une efficacité optimale.

2.4Modulesde montage

GN 15 (N° de réf. 2765Z0001) : Col de cygne de 160 mm de long pour montage vissé fixe. Câble avec adaptateur XLR DPA pour alimentation fantôme.

GN 15 E (N° de réf. 2765Z0002) : Col de cygne de 235 mm de long avec adaptateur XLR DPA intégré pour alimentation fantôme. Pour utilisation variable, avec socle de montage PS 3 F-Lock.

GN 15 E 5PIN (N° de réf. 2765Z0039) : Col de cygne de 235 mm de long avec adaptateur pour alimentation fantôme intégré et connecteur type XLR 5 points pour l'alimentation externe de l'anneau lumineux.

GN 15 ESP (N° de réf. 2765Z0045) : Module à col-de-cygne 258 mm de long, avec adaptateur fantôme XLR DPA-P intégré, touche de mise en service/hors service programmable, atténuateur du grave commutable et anneau lumineux pouvant être désactivé. Pour utilisations variables, avec socle de montage PS 3 F-Lock.

GN 15 HT (N° de réf. 2765Z0017) : Le module de montage GN 15 HT vous permettra de monter n'importe quel module capsule de la gamme Discreet Acoustics sur l'émetteur à main HT 4000 d'AKG. Le GN 15 HT possède un col-de-cygne de 60 mm de long grâce auquel on peut positionner avec précision le module capsule ainsi qu'un anneau lumineux indiquant l'état de service.

GN 30 (N° de réf. 2765Z0003) : Identique au GN 15. 305 mm de long.

GN 30 OC (N° de réf. 2765Z0005) : Col de cygne de 305 mm de long pour montage vissé fixe. Câble en épanoui pour alimentation a-b.

GN 30 E (N° de réf. 2765Z0004) : Identique au GN 15 E. 380 mm de long.

GN 30 E 5PIN (N° de réf. 2765Z0040) : Identique au GN 15 E 5PIN. 380 mm de long.

GN 30 ESP (N° de réf. 2765Z0046) : Identique au GN 15 ESP. 403 mm de long.

GN 30 Minijack (N° de réf. 2765Z0036) : Col de cygne de 305 mm de long avec connecteur mini-jack, bride

de montage HCS et adaptateur DPA pour alimentation fantôme fixe ; connecteur type XLR 3 points.

GN 50 (N° de réf. 2765Z0008) : Identique au GN 15. 500 mm de long.

GN 50 E (N° de réf. 2765Z0009) : Identique au GN 15 E. 572 mm de long.

GN 50 E 5PIN (N° de réf. 2765Z0041) : Identique au GN 15 E 5PIN. 572 mm de long.

GN 50 ESP (N° de réf. 2765Z0047) : Identique au GN 15 ESP. 598 mm de long.

GN 50 Minijack (N° de réf. 2765Z0037) : Identique au GN 30 Minijack. 500 mm de long.

GN 155 SET (N° de réf. 2765Z0018) : Le module de montage GN 155 SET consiste en un module à col-de-cygne de 149 cm de long avec anneau lumineux, un câble de 10 m de long et un adaptateur pour alimentation fantôme DPA, un pied de sol ST 305 et une rallonge de 10 cm de long avec tube protecteur.

HM 1000 (N° de réf. 2765Z0010) : Module de suspension avec câble de 10 m de long et adaptateur XLR DPA pour alimentation fantôme.

Tous les modules de montage ont un anneau lumineux (LED) permettant de voir immédiatement si le microphone est en ordre de marche.

Alimentation à piles B 18 pour tous les modules de montage sauf GN 30 OC

Socle de montage PS 3 F-Lock pour les modules de montage GN 15 E, GN 30 E et GN 50 E (voir Fig. 17 et 18)

Socle de montage MF-DA pour les modules de montage GN 15, GN 30 et GN 50 (voir Fig. 13)

Support élastique H 500 pour les modules de montage GN 15 E, GN 30 E et GN 50 E (voir Fig. 14)

Support élastique H 600 + A 608 pour tous les modules de montage sauf HM 1000 (voir Fig. 15 et 16)

Adaptateur pieds SA 60 pour tous les modules de montage sauf HM 1000 (voir Fig. 20, 21 et 22)

Pince universelle SA 80 pour les modules de montage GN 15/30/50 E/ESP (voir Fig. 23 et 24)

Pieds de table ST 1, ST 45, ST 46 pour tous les modules de montage sauf HM 1000 (voir Fig. 19, 20, 21 et 22)

2.4.1 Anneau lumineux

2.5Accessoires optionnels

3 Utilisations des microphones

N'oubliez pas que l'angle de capture influe à la fois sur la distance maximale à la source et sur la surface captée. Plus l'angle de capture est petit (hypercardioïde) plus la distance maximale entre locuteur et micro est grande mais plus la surface captée est réduite.

Le choix entre une capsule onmidirectionnelle, cardioïde ou hypercardioïde dépend donc de la situation pour l'utilisation envisagée.

Remarque:

Les capsules omnidirectionnelles conviennent essentiellement pour les applications enregistrement.

Capsule	Directivité	Position des module haut-parleurs	Distance à la source avec source avec col-de-cygne	Distance à la source avec de-cygne
CK 31	cardioïde derrière	le micro seulement 30 - 60 cm	1 - 3 m
	Applications: sonorisation
CK 32	omni néant 30 - 200 cm	1 - 7 m
	Applications: enregistrement
CK 33	hypercardioïde latéralement ou obliquement derrière le microphone		30 - 90 cm 2 - 4	m
	Applications: sonorisation
CK 47	hypercardioïde latéralement ou obliquement derrière le micro		30 - 90 cm 2 - 4	m
	Applications: sonorisation de qualité y compris dans des salles acoustique ment critiques
CK 80	hypercardioïde latéralement ou obliquement derrière le micro		30 - 90 cm 2 - 4	m
	Applications: sonorisation parole

Tableau 1 : Applications des microphones

4 Montage et raccordement

Tous les modules capsules de la gamme modulaire Discreet Acoustics sont des capsules électrostatiques nécessitant donc une alimentation (alimentation fantôme). Les modules de montage sont conçus pour le raccordement à une entrée de micro avec alimentation fantôme (9 à 52 V).

1. Vissez le module capsule sur le module de montage. Le pas de vis est relativement fin et tourne donc facilement. Faites attention de mettre la capsule bien droite, sinon vous risquez d'abimer le pas de vis.
2. Si vous voulez bloquer le vissage, utilisez une colle pour filetages ordinaire de faible résistance afin de pouvoir dévisser la capsule par la suite.

- Pour éviter les parasites désagréables, mettez toujours votre chaîne hors tension avant de changer de module.

Avant d'utiliser le GN 15/30/50 ESP, vous pouvez programmer la fonction de la touche ON/OFF, de l'anneau lumineux et de l'atténuateur du grave conformément au tableau 2/2a (page 48/49).

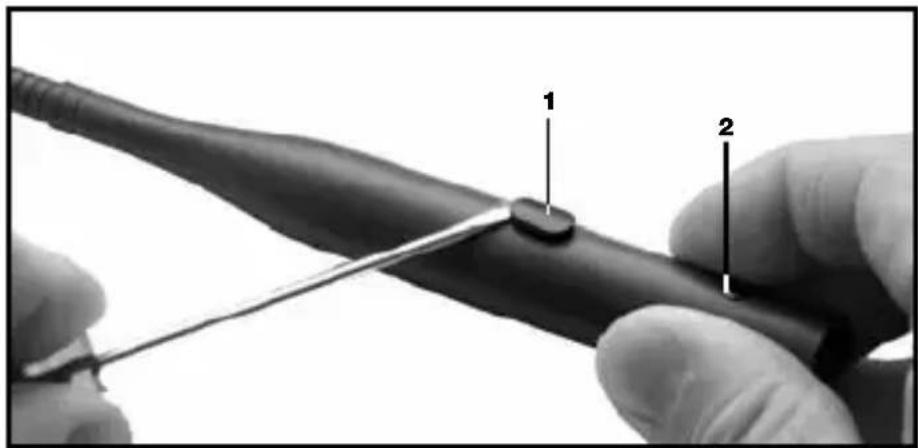

1. Extrayez le bouton ON/OFF (1) du boîtier en utilisant un tournevis comme un levier.
2. Dévissez la vis de fixation (2).
3. Touchez un élément de métal nu mis à la terre pour dériver les charges électrostatiques de votre propre corps. (Les charges électrostatiques peuvent, le cas échéant, détériorer les circuits électroniques.)
4. Sortez la carte du boîtier avec PRÉCAUTIONS.

4.1 Modules capsule

Remarque:

4.2Modulesde montage GN15/30/50E/ESP

4.2.1 Bouton ON/OFF,anneau lumineux,atténua- teurdugrave

Fig. 1: Comment ouvrir le DPA-P

Voir Fig. 1.

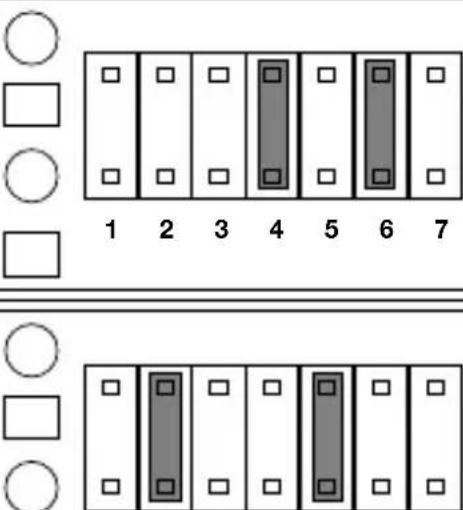

Fig. 2 : Straps et rac-cords dans le DPA-P (réglage usine)

Voir Fig. 2.

• A la livraison un strap est placé sur chacune des positions 1, 3, 5 et 7 :
• Lorsque vous mettez l'installation sous tension le micro est éteint et la LED ne s'allume pas.
• Pour ouvrir le micro, appuyez sur le bouton ON/OFF. La LED s'allume indiquant que le micro est ouvert.
• Pour éteindre le micro, appuyez de nouveau sur le bouton ON/OFF. La LED s'éteint.

Tableau 2: LED et atténuation des graves

Les emplacements 1 et 7 correspondent aux fonctions suivantes :

Emplacement	Broches reliées par strap Pas de strap
1 Réponse en fréquence linéaire Atténuation des graves :-6 dB à partir de 200 Hz
7	Micro on/off -> LED on/off	LED éteinte

Remarque :

- Les emplacements 1 et 7 sont sans influence sur l'interrupteur ON/OFF.

Les emplacements 2 à 6 correspondent aux fonctions suivantes :

Fonction du bouton ON/OFF		Combinaison des straps
Micro ouvert/éteint	Micro éteint lorsqu'on met l'installation sous tension	1 2 3 4 5 6 7
	Micro ouvert lorsqu'on met l'installation sous tension	1 2 3 4 5 6 7
Push-to-mute
Push-to-talk		1 2 3 4 5 6 7
Micro ouvert en permanence. Bouton sans fonction.		1 2 3 4 5 6 7

Tableau 2a : Bouton ON/OFF

4 Montage et raccordement

Important:

• Emplacements 2, 3, 4 : Ne mettez de strap que sur un de ces emplacements. Lorsqu'il n'y a de strap sur aucun de ces emplacements, la touche ON/OFF est sans fonction.
• Emplacements 5, 6 : Mettez toujours un strap sur un de ces emplacements. Lorsqu'on a un strap sur deux de ces emplacements ou sur aucun d'eux, le comportement du micro n'est pas clairement défini au moment de la mise en service.
• Ne mettez jamais deux straps simultanément en positions 6 et 2 ou 5 et 4. Si c'était le cas, la touche ON/OFF serait sans effet.

• Utilisez exclusivement les combinaisons de straps indiquées au tableau 2a. Toute autre combinaison pourrait perturber le fonctionnement.

• Introduisez la carte dans le boîtier. Pour faciliter le glissement de la carte dans le boîtier, faites en même temps tourner celle-ci 2 ou 3 fois complètement sur son axe longitudinal.

• Enfoncez le bouton ON/OFF dans l'ouverture correspondante du boîtier en pressant jusqu'à encliquetage et serrez la vis.

Fig. 3: Comment introduire la carte dans le boîtier

Important: Voir Fig. 3.

- Pour éviter un blocage de la carte dans le boîtier, veillez à ce que les torsades de raccordement (1) ne puissent en aucun cas reposer sur les straps (2).

4 Montage et raccordement

1. Montez le module de montage au moyen du socle de montage PS 3 F-Lock sur un plateau de table ou bien avec l'adaptateur de pied optionnel SA 60 sur un pied de sol ou de table.

- Pour une meilleure immunité aux vibrations, vous pouvez également encastrer le module de montage dans la table au moyen du support élastique optionnel H 500 (voir Fig. 14) ou H 600 + A 608 (voir Fig. 15 et 16).

1. Raccordez le module de montage à une entrée de microphone avec alimentation fantôme au moyen d'un câble blindé.

2. Si l'alimentation fantôme de votre table de mixage est commutable, mettez-la en service (consultez à cet effet le mode d'emploi de votre table de mixage). Le module capsule et l'anneau lumineux sont alimentés directement par l'alimentation fantôme.

L'anneau lumineux du GN 15/30/50 E fonctionne sur l'alimentation fantôme.

Si vous avez raccordé votre microphone correctement, l'anneau lumineux se met en veille dès que le système et l'alimentation fantôme sont sous tension. Ceci signifie que les connexions sont correctes et que le système est en ordre de marche mais PAS que le canal micro est en service.

4.3.2 Atténuateur dugrave, montage, raccordement

Fig. 4: Carte DPA

L'adaptateur pour alimentation fantôme DPA est doté d'un circuit d'atténuation des basses de 6 dB par octave intervenant au-dessous de 200 Hz pour éliminer les bruits de fond à basse fréquence.

- Activation de l'atténuateur du grave Voir Fig. 4.

1. Avant qu'il n'y ait contact de la main avec la carte, touchez un élément de métal nu mis à la terre pour dériver les charges électrostatiques de votre propre corps. (Les charges électrostatiques peuvent, le cas échéant, détériorer les circuits électroniques.)
2. Enlevez le strap J1 de la carte de l'adaptateur pour alimentation fantôme.

• Montage et raccordement

- Voir point 4.2.2.

Les broches 2 et 4 du connecteur XLR 5 points sont destinées à l'alimentation externe de l'anneau lumineux. Les valeurs de la résistance R1 dépendent de la tension d'alimentation (V) disponible :

V R1 Puissance maxi.

6 V 390 Ω0,1 W

12 V 1000 Ω0,25 W

24 V 2200 Ω0,25 W

48 V 4700 Ω0,5 W

Voir point 4.2.2 et 4.3.2.

Tableau 3: Valeurs pour l'alimentation externe de l'anneau lumineux

4.4.2 Atténuateur dugrave, montage, raccordement

4.5Modulesde montage GN15/30/50 4.5.1Fonction "MICON"

L'anneau lumineux du module de montage GN 15/30/50 est alimenté via l'alimentation fantôme. (Voir aussi au point 4.3.1).

Si vous souhaitez avoir un témoin "MIC ON", le technicien de montage pourra raccorder l'anneau lumineux à une alimentation externe. Dans ce cas, l'anneau lumineux s'allumera carrément, attirant inévitablement l'attention.

1. Dessoudez la tresse noire (LED +) et le blindage ex-

4 Montage et raccordement

terne (LED -) de l'adaptateur pour alimentation fantôme DPA.

1. Raccordez la tresse noire (LED +) et le blindage externe (LED -) à une source fournissant une tension d'alimentation conforme au tableau 4 :

Tableau 4 : Valeurs pour l'alimentation externe de l'anneau lumineux

Tension	Résistance nécessaire	Puissance	maxi.
6 V 390 Ω0,1 W
12 V 1000 Ω0,25 W
24 V 2200 Ω0,25 W
48 V 4700 Ω0,5 W

4.5.2 Montagesur unplateau detable, raccordement

1. Percez un trou de 11 mm de diamètre dans le plateau.
2. Enfilez le câble de raccordement du module de montage dans l'ouverture et à travers la vis de fixation fournie avec le module.
3. Vissez la vis de fixation par le bas dans le module de montage pour fixer ce dernier.

Remarque:

- Pour une meilleure immunité aux vibrations, vous pouvez également encastrer le module de montage dans la table au moyen du support élastique optionnel H 600 + A 608 (voir Fig. 15 et 16).

•Raccordement audio

1. Raccordez le câble de l'adaptateur pour alimentation fantôme DPA au mini-connecteur XLR du câble de raccordement du module de montage.
2. Raccordez l'adaptateur pour alimentation fantôme DPA à l'aide d'un câble blindé sur une entrée micro avec alimentation fantôme.
3. Si l'alimentation fantôme de votre table de mixage est commutable, mettez-la en service (consultez à cet effet le mode d'emploi de votre table de mixage). Le module capsule et l'anneau lumineux sont alimentés directement par l'alimentation fantôme.

•Raccorde mentà unémetteurd e poche

Vous pouvez également raccorder les modules de montage GN 15, GN 30 et GN 50 aux émetteurs de poche AKG PT 40, PT400 ou PT 4000.

Il suffit pour cela de modifier le brochage de la fiche XLR

miniature conformément à la figure 6 :

Broche 1 : blindage Fil noir : brin libre

Broche 2 : fil rouge (signal) Blindage externe : brin libre

Broche 3 : relier à la broche 2

L'anneau lumineux du module de montage GN 30/50 Minijack est alimenté via l'alimentation fantôme. (Voir aussi au point 4.3.1).

Si vous souhaitez avoir un témoin "MIC ON", le technicien de montage pourra raccorder l'anneau lumineux à une alimentation externe. Dans ce cas, l'anneau lumineux s'allumera carrément, attirant inévitablement l'attention.

1. Dessoudez la tresse noire (LED +) et le blindage externe (LED -) de la bride de montage HCS et isolez les extrémités des deux fils.

2. Soudez sur les deux contacts ainsi libérés un câble bipolaire pour l'alimentation de l'anneau lumineux.

- Activation de l'atténuateur du grave : voir point 4.3.2.

1. Percez dans le plateau de table un trou de 40 - 42 mm de diamètre.

2. Fixez la bride de montage dans ce trou en utilisant les vis fournies.

3. Fixez l'adaptateur pour alimentation fantôme sous le plateau de la table à l'aide de l'agrafe fournie.

4. Raccordez l'adaptateur pour alimentation fantôme

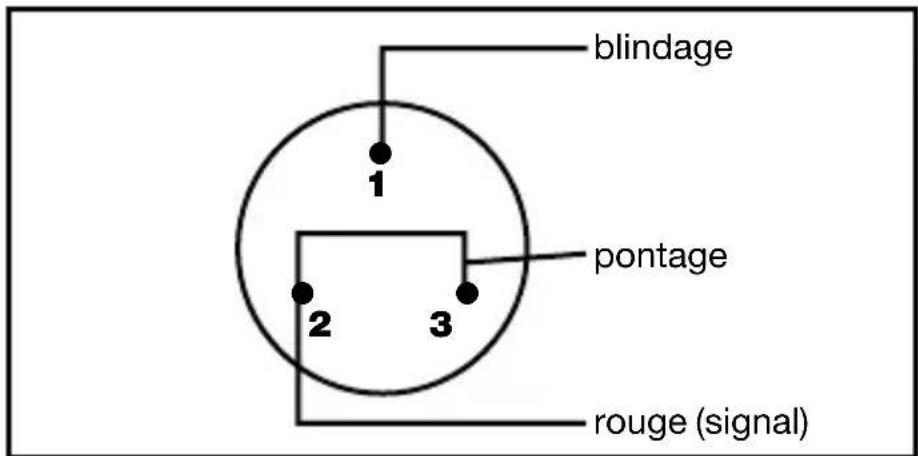

Fig. 6 : Brochage de la fiche pour la connexion sur un émetteur de poche

4.6GN30/50 Minijack

4.6.1 Anneaulumi- neux,atténuateur dugrave

Voir Fig. 25 page 126.

DPA à l'aide d'un câble blindé sur une entrée micro avec alimentation fantôme.

1. Si l'alimentation fantôme de votre table de mixage est commutable, mettez-la en service (consultez à cet effet le mode d'emploi de votre table de mixage).
2. Vaut seulement en cas d'alimentation externe : Raccordez le câble d'alimentation de l'anneau lumineux à une source de tension appropriée.
3. Mettez le jack du col-de-cygne dans l'embase de la bride de montage et vissez solidement le col-de-cygne sur l'embase.

4.7Modulede montage GN155SET

• Activation de l'atténuateur du grave : voir point 4.3.2.
• Alimentation externe de l'anneau lumineux : voir point 4.5.1.

Voir Fig. 7, à gauche

4.7.1 Rallongede col-de-cygne

Voir Fig. 7, à droite

Fig. 7: GN 155 SET

1. Vissez le module capsule voulu sur le module de montage (1).
2. Vissez le module de montage (1) sur le pied de sol fourni (2).

3. Branchez l'adaptateur pour alimentation fantôme DPA sur une entrée de micro avec alimentation fantôme.

4. Vissez le module capsule voulu sur le module de montage (1).

5. Vissez la rallonge (3) sur le pied de sol (2) fourni.
6. Enfilez le tube (4) sur la rallonge (3).
7. Vissez le module de montage (1) sur la rallonge (3).

4.8Modulesus-penduHM 1000

1. Avant de procéder au montage du module suspendu, étirez le câble doucement avec la main, en faisant bien attention de ne pas le vriller ou le couder.
2. Fixez un crochet approprié au plafond ou tendez un fil à travers la salle.

4 Montage et raccordement

1. Placez le câble sur le crochet ou le fil de manière à ce que le micro soit suspendu à la hauteur voulue.
2. Fixez le câble avec du chatterton.

- Ne fixez jamais le câble au crochet en faisant un nœud!

Important:

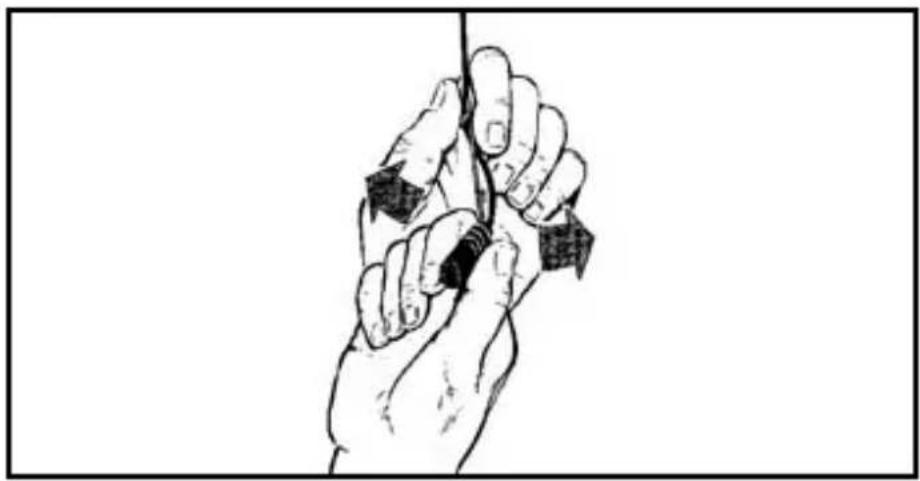

1. Maintenez le câble d'une main et tournez le micro avec précautions pour lui faire occuper la position voulue.

Voir Fig. 8

• Activation de l'atténuateur de basses : voir point 4.3.2.
• Alimentation externe de l'anneau lumineux : voir point 4.5.1.

Pour stabiliser le micro même s'il y a des courants d'air, procéder comme suit:

1. Enfilez un fil de nylon transparent (fil de pêche) de la longueur voulue dans l'œillet de la suspension du HM 1000.
2. Fixez le fil à deux murs opposés de manière à obtenir une traction vers le bas juste suffisante pour maintenir le micro latéralement.

4.8.1 Stabilisation dumicrophone

4 Montage et raccordement

4.8.2 Conseils pour l'utilisation

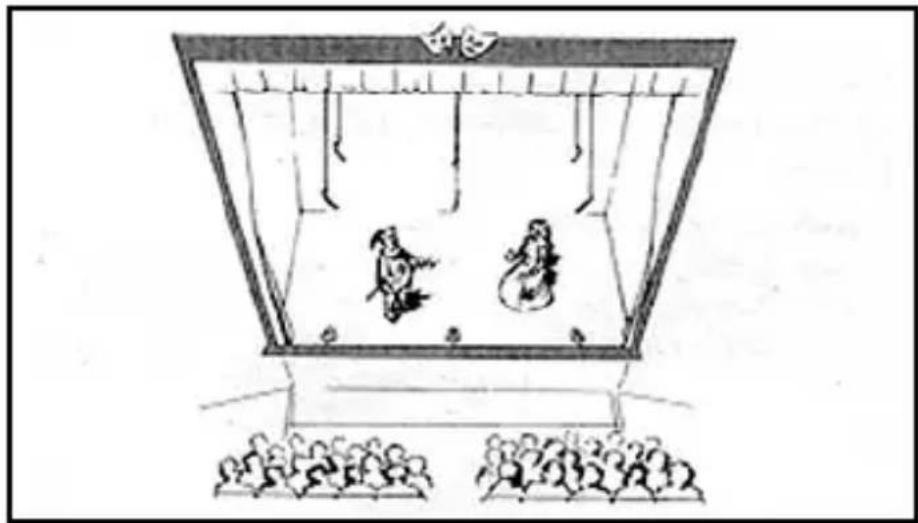

Fig. 9: Sonorisation de théâtre

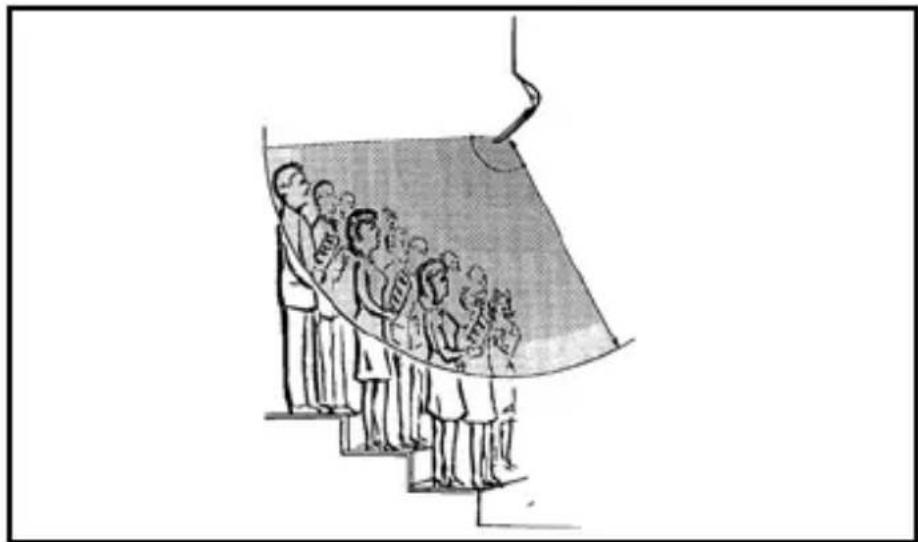

Fig. 10: Enregistrement d'une chorale

Reportez-vous également au mode d'emploi de l'émetteur à main HT 4000.

Anneaulumineux:

Voir au point 4.5.2, Raccordement audio.

1. Vissez le module capsule voulu sur le module de montage GN 15 HT.
2. Vissez le module de montage sur l'émetteur à main HT 4000.
3. Montez l'émetteur à main à l'aide de l'adaptateur SA 63 (fourni avec l'émetteur à main) sur le support de table ST 45 (n'est pas fourni avec le module de montage).
4. Mettez l'émetteur sous tension.
   L'anneau lumineux du module de montage s'allume, indiquant que l'émetteur à main est sous tension.

4 Montage et raccordement

• L'anneau lumineux reste allumé lorsque vous appuyez sur la touche MUTE de l'émetteur à main. L'anneau lumineux n'indique donc PAS obligatoirement que le micro est ouvert ; il ne s'éteint que lorsque vous mettez l'émetteur à main hors tension.
- Vous pouvez bien sûr aussi utiliser le microphone comme micro à main (p.ex. pour les questions venant du public).

Le module de montage GN 30 OC est conçu pour une alimentation a-b pour 1,5 à 10 V. Les extrémités libres du câble répondent au schéma suivant:

rouge: microphone (signal), alimentation a-b pôle + écran: microphone (masse), alimentation a-b pôle - noir: LED + blindage externe: LED -

1. Raccordez les fils du micro sur une entrée micro avec alimentation a-b.
2. Raccordez la tresse noire (LED +) et le blindage externe (LED -) à une source fournissant une tension d'alimentation conforme au tableau 4 (page 48).

• GN 15/30/50 ESP : Enlevez le strap du repère 7 (voir Fig. 2 et tableau 2 page 48).

• GN 15/30/50, GN 15/30/50 E, GN 30/50 Minijack, GN 155 SET, HM 1000 : Enlevez le strap J2 (voir Fig. 4 page 52).

• GN 30 OC : Séparez le câble d'alimentation de la LED de la source de tension.

L'anneau lumineux devient alors pratiquement invisible sa couleur étant analogue à celle du boîtier.

Important:

Remarque:

4.10Modulede montageGN30OC

4.11 Désactivation del'anneau lumineux

5 Caractéristiques techniques

Mod. de montage avec CK 31 CK 32 CK 33
Fonctionnement Microphone électrostatique à charge permanente
Directivité cardioïde omni- hypercardioïde
Réponse en fréquence 50-20.000 Hz 20-20.000 Hz 50-20.000 Hz
Sensibilité 20 mV/Pa 14 mV/Pa 20 mV/Pa -34 dBV^*		-37 dBV^*	-34 dBV^*
Impédance électrique	<600 Ω	<600 Ω	<600 Ω
Impédance de charge nominale	>2000 Ω	>2000 Ω	>2000 Ω
Alimentation	9-52 V Alimentation fantôme selon IEC 61938Nécessite l'adaptateur DPA-P ou DPA (intégré dans les modules de montage GN** et HM 1000)
Dimensions	130 x 25 mm 130 x 25 mm 130 x 25 mm
Connecteur**	XLR-3 ou XLR-5	XLR-3 ou XLR-5	XLR-3 ou XLR-5

Mod. de montage avec	CK 47	CK 80
Fonctionnement Micropho	ne électrostatique à charge permanente
Directivité hypercardioïde	directionnelle
Réponse en fréquence 20-	20.000 Hz 60-	15.000 Hz
Sensibilité 16.5 mV/Pa	30 mV/Pa -35,5 dBV^*	-30 dBV^*
Impédance électrique	<600 Ω	<600 Ω
Impédance de charge nominale	>2000 Ω	>2000 Ω
Alimentation	9-52 V Alimentation fantôme selon IEC 61938Nécessite l’adaptateur DPA-P ou DPA (intégré dans les modules de montage GN** et HM 1000)
Dimensions	130 x 154 mm	130 x 128 mm
Connecteur**	XLR-3 ou XLR-5	XLR-3 ou XLR-5

* rapporté à 1V/Pa

** sauf module de montage GN 30 OC

Ce produit est conforme aux normes citées dans la Déclaration de Conformité, dont vous pouvez prendre connaissance en consultant le site http://www.akg.com ou en adressant un e-mail à [e-mail].

5 Caractéristiques techniques

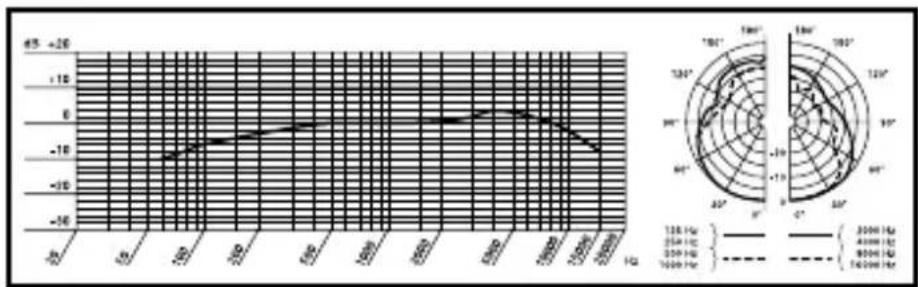

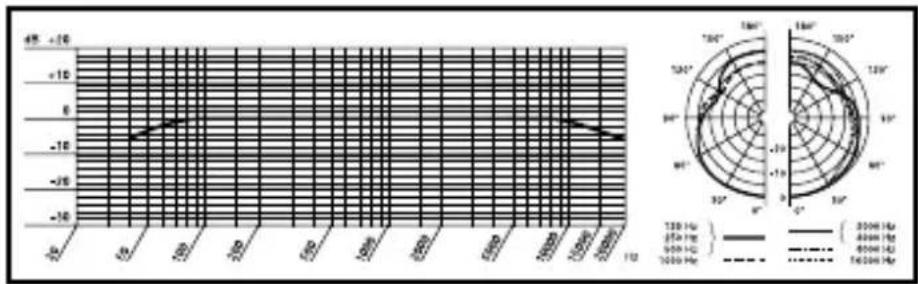

Réponseen fréquenceet diagrammepolaire CK31

Réponseen fréquenceetdiagrammepolaire CK3 ^2

Réponseen fréquencee tdia-grammepolaire CK33

Réponseen fréquenceetdiagrammepolaire CK47

Réponseen fréquenceetdiagrammepolaire CK80

Indice

Pagina
