BEDIENUNGSANLEITUNG C 414B-XLS AKG
Bedienungsanleitung. S. 2
Bitte vor Inbetriebnahme des Gerätes lesen!
1 Sicherheitshinweis/Beschreibung
| 1.1 Sicherheits-hinweis | Überprüfen Sieitte,ob das Gerät,an das Sie das Mikrofon einschlaffen mochen,den gultigen Sicherheitsbestimmungen entspricht und mit einer Sicherheitsderung versehen ist. |
| 1.2 Lieferumfang | C 414B-XLS oder C 414B-XL IIH 85: Elastische MikrofonaufhängungPF 80: PopschutzW 414X: Schaumstoff-WindschutzIndividuelle Freqenzkurve,mit Seriennummer und Datumscode versehenHochwertiger Transportkoffer für Mikrofon und mitgelie-fertes ZubehörC 414B-XLS/ST oder C 414B-XL II/ST2 x H 85: Elastische Mikrofonaufhängung2 x W 414X: Schaumstoff-Windschutz1 x H 50: StereoschieneIndividuelle Freqenzkurve,mit Seriennummer und Datumscode versehenHochwertiger Transportkoffer für Mikrofone und mitgelie-fertes ZubehörKontrollieren Sieitte,ob die Verpackung alle oben angeführten Teile enthalt. Falls etwas feht, wenden Sie sichitte an ihren AKG-Handler. |
| 1.3 OptionalesZubehör | MK 9/10: 10 m 2-polig geschirmtes Mikrofonkabel mit XLR-Stecker und XLR-KupplungB 18 + A 48V:Batteriespeisegerät und DC-Wandler für den AußenbetriebH 50: Stereoschiene zur Montage von zwei MikrofonenSA 18/3B: Ganzmetall-StativanschlussSA 60: Kunststoff-Stativanschluss |
| 1.4 C 414B-XLS | Die Konstruktion这点es Großmembran-Kondensatormikrofons stützt sich auf die Erfahrungen, die mit den Modellen C 12A, C 12B,C 414comb, C 414EB-P48, C 414B-ULS und C 414B-TL Il im lang-jährigen Studiobetrieb weltweit gemacht wurden. Basierend auf modernen und zuverlässigen Bauteilen, mit denen weitere Funktionen auf gleichem Raum untergebracht werden konnten, wird das Mikrofon hochsten professionellen Anforderungen gerecht und wird auch einem langzeitigen anspruchsvollen Studioeinsatz standhalten.Die Elektronik des Mikrofons wurde neu überarbeitet, wobei größter Wert auf absolute Lineärität aller elektrischen Übertragsgesellschaften gelegt wurde. Das geringe Eigenrauschen und der hohe Aussteuerungsbereich garantieren einen Dynamikumfang von etwa 134 dB (A-bewertet), der wesentlich |
über dem von herkömmlichen Kondensatormikrofonen und peripheren Geräten liegt.
Das Doppelmembransystem erlaubt in bewährter Weise die Wahl verschiedener Richtcharakteristiken. Die Membrane ist aus einer einseitig goldbedampften Kunststofffolie gefertigt und verhindert auch bei hochsten Schalldrücken örtliche Kurzschlüsse zur Geogenelektrode.
Das Ganzmetallgehäuse wirkt sehr gut gegen mögliche HF-Einstreuungen, wenn Sie das Mikrofon in Sendernäre oder gemeinsam mit drahtlosen Mikrofonen oder sonstigen Kommunikationsanlagen verwenden.
Im Gegensatz zu früheren Versionen des C 414 bietet das C 414B-XLS / C 414B-XL II für die Umschaltung der Richtcharakteristik, Vorabschwächung und Tiefenabsenkung je einen Doppel-Druckschalter mit LED-Zeile zur Anzeige der gewählten Einstellung. Die Wahlschalter und Anzeige-LEDs sind nur bei eingeschalteten Mikrofon (Versorgung mit 48-V-Phantomspeisung) aktiv.
Um einen bestimmten Wert oder eine bestimmte Richtcharakteristik einzustellen, drücken Sie ein oder mehrere Male auf den gewünschten Richtungspfel am entsprechenden Wahlschalter.
Die gewählte Einstellung wird durch eine gelb/grün leuch-tende LED über dem jeweiligen Wert oder Symbol angezeigt.
Wenn Sie in einer Richtung die äußerte Position erreicht haben und eine andere Einstellung wahren都会, mussen Sie am Wahlschalter auf den Pfeil für die Gegenrichtung drücken. (Wenn Sie weiter auf den selbst Pfeil drücken, springt der betreffende Parameter nicht in die Anfangsposition darüber.)
Wenn Sie das Mikrofon abschalten (von der Phantomspeisung trennen), werden die zuletzt aktiven Einstellungen aller drei Wahlschalter im Mikrofon gespeichert und nach dem Wiedereinschalten (Neuversorgung mit Phantomspeisung) automatisch wieder aufgerufen.
Um zu vermeiden, dass Einstellungen während des Betriebs unbeabsichtigt verändert werden, können Sie die drei Wahlschalter deaktivieren.
Drücken Sie dazu mindestens 3 Sekunden lang einen der Richtungspfeile am Wahlschalter für die Richtcharakteristik (1). Zum neuerlichen Aktivieren der Wahlschalter drücken Sie den Wahlschalter (1) nochmals mindestens 3 Sekunden lang oder trennen Sie das Mikrofon von der Versorgungsspannung (48 V-Phantomspeisung).
1.4.1 Bedienelemente
Hinweis:

Abb. 1: Wahl-schalter für Richt-charakteristiken

Abb. 2: Wahlschalter für Vorabschwächung

Abb. 3: Wahlschalter für Tiefenabsenkung
1 Wahlschalter für Richtcharakteristiken*)
Der Wahlschalter 1 an der Vorderseite des Mikrofons (siehe Abb. 1) erlaubt die Auswahr von fülf entsprechenden Richtcharakteristiken, damit Sie das Mikrofon in entsprechiedlichsten Aufnahmesituationen einsetzen konnen. Alle Richtcharakteristiken sindweitgehend frequenzunabhängig. Es wird somit auch der Klangcharakter des indirekten Schalles naturgetreu und unverfällig scht wirdergegeben.
2 Wahlschalter für Vorabschwächung*)
Der Wahlschalter 2 an der Rückseite des Mikrofons (siehe Abb. 2) erlaubt, die Aussteuerungsgrenze um 6 dB, 12 dB oder 18 dB hinaufzusetzen, um auch im Nahbereich von Schallquellen verzerrungsfrei Aufnahmen machen zu konnen. Diese Vorabschwächung verhindert, dass der Ausgangspiegel des Mikrofonsalanders bei tiefen Frenzen kritische Aussteuerungsgrenzen von Kleinstransformatoren, die z.B. in Mischpulteingängen verwendet werden, überschreitet.
*) Hinweis:
Um die Rauschwerte der Eingangsstufe im Mikrofon möglichst gering zu halten, wurde der gesamte Kapselbereich schaltungstechnisch extrem hochohmig gestaltet. Deshalb tauert es etwa 10 bis 15 Sekunden, bis die gewählte (veränderte) Richtcharakteristik- oder Vorabschwachungseinstellung wirksam wird.
3 Wahlschalter für Tiefenabsenkung
Die schaltbare Tiefenabsenkung (siehe Abb. 3) hilft zusammen, Verzerrungen bei tiefsten Frenzen hintanzuhalten, die z.B. durch Rumpel- oder Windgeräusche auftreten konnen. Die Steilheit des Filters beträgt mehr als 12 dB/Oktave bei den Eckfrequenzen 40 Hz und 80 Hz sowie 6 dB/Oktave bei der Eckfrequenz 160 Hz. Die Einstellung 160 Hz reduziert sehr wirksam den starken Naheffekt, der bei geringen Mikrofon-abständen (weniger als 15 cm) zur Schallquelle auftreten kann.
Übersteuerungsanzeige
Die LEDs zur Anzeige der Richtcharakteristik dieren auch als Übersteuerungsanzeige.
Wenn der Ausgangspiegel des Mikrofons einen Wert von ca. 2 dB unter der zulässigen Aussteuerungsgrenze erreicht oder überschreitet, wechselt die momentan aktive LED ca. 0,3 Sekunden lang auf rot. Tritt dieser Fall ein, empfehlen wir, die Vorabschwächung mit dem Wahlschalter 2 um eine oder mehrere Stufen zu erhöhen.
1.5 C 414B-XL II
Das C 414B-XL II ist mit dem C 414B-XLS identisch, weist jederach eine leichte Betonung der hohen Frenzen ab etwa 3kHz auf.
Dieses Kapitel gilt sowohl für das C 414B-XLS als auch das C 414B-XL II.
Das C 414B-XLS und C 414B-XL II zeichnen sich durch extrem niedriges Eigenrauschen und gleichzeitig hohe Übersteuerungsfestigkeit aus. Um diese strengen technischen Anforderungen zu erfüllen, wurden beide Mikrofone für den ausschließlich Betrieb mit 48-V-Phantomspeisung nach DIN/IEC ausgelegt. Diese Norm schreiben eine positive Spannung von 48 V an den NF-Leitungen gegenüber die Kabelabschirmung vor.
Verbinden Sie das Mikrofon ausschließlich mit Phantomspeisequellen (Eingang mit Phantomspeisung oder externes Phantomspeisegerät) nach DIN/IEC mit erdfreiem Anschluss und verwenden Sie dazu ausschließlich ein symmetrisches Kabel mit Stadiosteckverbindern nach IEC 268-12. Nur so kann ein sicherer und problemloser Betrieb garantiert werden.
Folgende Anschlusschemata werden empfohlen:
Hinweis:
Wichtig!

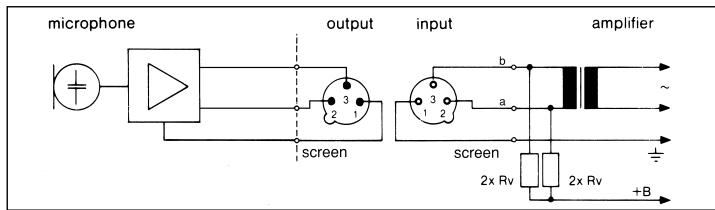

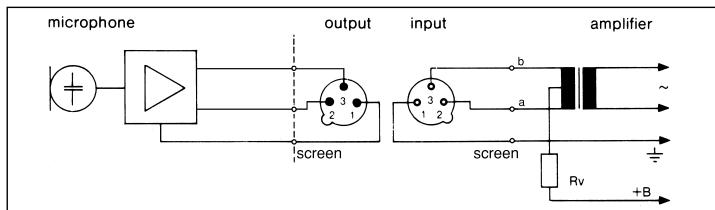

Abb. 4: Schaltung mit Eingangsübertrager mit Mittenanzapfung (erdfrei)

Abb. 5: Schaltung mit Eingangsübertrager ohne Mittenanzapfung (erdfrei)
Tabelle 1: Vorwiderstand nach DIN/IEC
| Normwert für Rv (oder 2 x Rv) | ||
| U = | Rv | 2 x Rv |
| 48 V ±4 V | 3300 Ohm | 6800 Ohm |
Die Widerstände 2 x Rv dürfen aus Gründen der Symmetrie max. 0,5% Toleranz haben.
Sind die Verstärkereingänge geerdet oder keine Eingangssübertrager vorhanden, müssen Sie entweder Kondensatoren oder zusätzliche Transformatoren in die NF-Leitung eingufen, um eine Beeinträchtigung der Eingangsstufen durch Leckströme zu verhindern.

Abb. 6: Phantom-speisung bei unsymmetrischen Verständereingängen


3 Anwendungshinweise
3.1 Einleitung
Neben der hohen Aussteuerbarkeit bei geringsten Verzerrungen und der temperatur- und feuchtgieteissicheren Konstruktion bietet das Mikrofon einmalige universelle Anwendbarkeit. Die Standardversion C 414B-XLS besitzt einen sehr ausgeglichenen Frenzverlauf, mit einem für AKG-GroßmembranMikrofone typischen Klangcharakter. Dieser Klangcharakter hat sich über die lange Produktionszeit des C 414 nur unwesentlich verändert. Das C 414 entwickelte sich daher zu einem "Industriestandard", mit dem die meisten Mitbewerbsprodukte oder neue Produktentwicklungen immer wieder verglichen werden. Das C 414B-XLS konnen Sie für die meisten Musikinstrumente einsetzen (siehe auch Kapitel 3.6 und 3.7). Mit dem Schalter 1 konnen Sie die Richtcharakteristik des Mikrofons optimal an das jeweilige Instrument und die Aufnahmesituation anpassen.
3.2 Tiefenabsenkung
Die schaltbare Tiefenabsenkung im Frequenzbereich von 40 bis 80Hz erlaubt Ohnen, "akustische Störquellen" wie z.B. Luftströmungen von Klimaanlagen o.a. oder tieffrequente Vibrationen infolge von Bodenschwingungen, Hantierungsgeräuschen usw. wirsam auszublenden, ohne den Klangcharakter des/der aufzunehmenden Instruments/Stimme zu verändern.
Mit der schaltbaren Vorabschwachung konnen Sie die akustische Aussteuerbarkeit des Mikrofons erhöhen. Achten Sie jedoch darauf, dass der maximale Pegel am Ausgang des Mikrofons von den nachgeschalteten Geräten (Mikrofonvorversteller, Mischpulteingängen, Eingängen von Aufnahme-geräten) verzerrungsfrei verarbeitet werden kann.
3.3 Vorabschwachung
Das C 414B-XL II wurde als akustische Alternative zur Standard-Version C 414B-XLS entwickelt. Es ist mit dem C 414B-XLS identisch, weist jedoch eine leichte Betonung der hohen Frenzen ab etwa 3kHz auf. Diese Höhenanhebung unterszt die Prasenz von Gesangsstimmen, wir empfehlen das C 414B-XL II davon besonderss für die Abnahme von Solostimmen oder Soloinstrumenten (siehe auch Kapitel 3.6 und 3.7). Darüber hinaus eignet es sich auch hervorragend für Aufnahmen aus großerer Entfernung, z.B. im Konzertsaal von der Decke abgehängt.
3.4 C 414B-XL II
Die mitgelieferte elastische Aufhängung H 85 besitzt einen Standard-3/8"-Gewindeeinsatz. Damit konnen Sie das Mikrofon auf nahezu allen handelsüblichen Stativen und Aufhängungen mit 3/8"-Gewinde montieren.
- Zur Montage auf Stativen mit 5/8 "Gewinde entfernen Sie den Gewindeeinsatz und schrauben Sie die elastische Halterung direkt auf das Stativ.
- Um die elastische Halterung vom Mikrofon abzunehmen, drehen Sie die bajonettähnliche Sicherung am unteren Ende der Halterung gegen den Uhrzeigersinn, um die Sicherung zu öffnen.
3.5 Montage am Stativ
Wir empfehlen das C 414B-XLS und C 414B-XL II für folgende Anwendungen im Aufnahmestudio:
3.6 Anwendungsgebiete
Tabelle 2: Empfohlene Anwendungen
| Aufnahmequelle | C 414B-XLS | C 414B-XL II |
| Lead/Solo Vocals | + | ++ |
| Backing Vocals/Chor | ++ | |
| Sprache | + | ++ |
| Akust. Gitarre | ++ | ++ |
| E-Gitarre | + | |
| E-Bass | + | |
| Kontrabass | ++ | |
| Violine | ++ | + |
| Cello | ++ | + |
| Zither | + | ++ |
| Flügel (klassisch) | ++ | |
| Klavier (Rock&Jazz) | ++ | ++ |
| Orgel | ++ | + |
(Tabelle 2)
| Aufnahmequelle | C 414B-XLS | C 414B-XL II |
| Trompete | ++ | ++ |
| Posaune | ++ | + |
| Horn | ++ | ++ |
| Tuba | ++ | + |
| Saxophon | ++ | ++ |
| Querflöte | ++ | ++ |
| Klarinette | ++ | ++ |
| Mundharmonika | + | ++ |
| Bass Drum | ++ | |
| Toms | + | + |
| Becken | + | |
| Bongos, Congas | + |
- Empfohlen
++ Besonderss empfohlen
3.7 Aufstellungstipps
Als Einstieg in die "Wissenschaft der Aufnahmetechnik"finden Sie im folgenden eine gewährte Mikrofonaufstellungen.
3.7.1 Solostimme

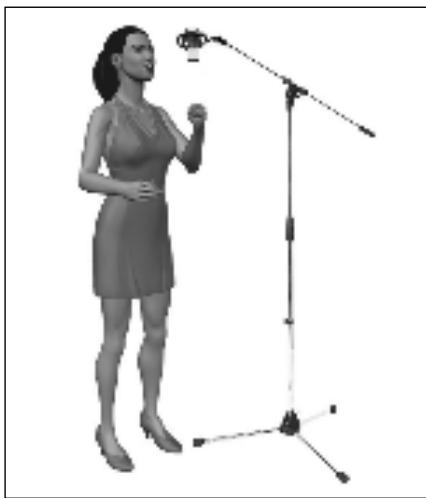

Abb. 7: Solosängerin
3.7.2 Chor/Begleitchor

- Mikrofonabstand: 15 - 30 cm
- Richtcharakteristik: Niere
Tiefenabsenkung: ein (40 oder 80 Hz) - Windschutz W 414X oder Popschutz PF 80 empfohlen
- Wir empfehlen, während der Aufnahme dem Sänger/Sprecher zur besseren Kontrolle der eigenen Stimme seine eigene Spur im Kopfhörer zuzumischen.
Für große gemischte Chöre empfehlen wir ein Stereomikrofon sowie je ein Stützmikrofon für Sopran, Alt, Tenor und Bass. In akustisch optimalen Räumen genugt oft ein einziges Stereomikrofon bzw. zwei abgestimmte Monomikrofone.
Begleitchor/Variante 1: Falls genügend Spuren vorhanden sind, empfehlen wir, jeder Stimme einzeln nacheinander aufzunehmen. Siehe Kapitel 3.7.1 Solostimme.
Begleitchor/Variante 2:
Bei gleichzeitiger Aufnahme mehrerer Stimmen mit je einem Mikrofon pro Stimme wahren Sie, besonderss bei erger Mikrofonaufstellung, als Richtcharakteristik Hyperniere, um Übersprechen zu vermeiden.
Begleitchor/Variante 3:
Bei Einsatz eines einigen Mikrofons wahlen Sie als Richtcharakteristik Niere oder Kugel und platzieren Sie den Chor in einem Halbkreis vor dem Mikrofon.

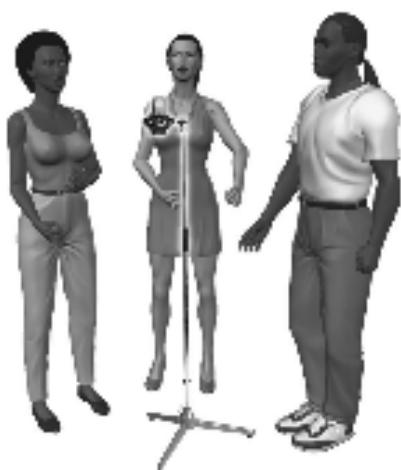

Abb. 8: Begleitchor mit einem Mikrofon
Solovioline:
Richten Sie das Mikrofon aus einer Höhe von 1,8 bis 2,5 m auf die F-Locher aus.
Große Streichergruppen:
Verwenden Sie ein StereoHauptmikrofon in XYMS-, ORTF- oder andereer Anordnung, kombiniert mit Stutzmikrofonen im Nahbereich.

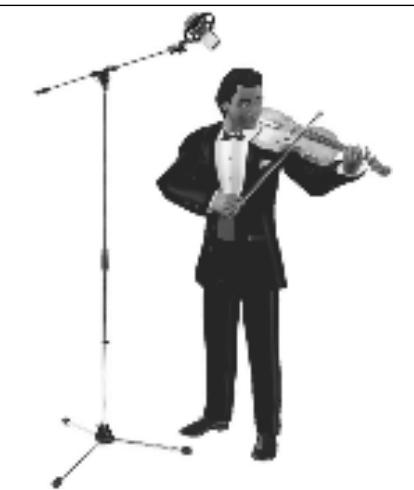

Viola:
Richten Sie das Mikrofon aus einer Höhe von
2,2 bis 3 m auf die F-Löcher aus.

3.7.3 Violine, Viola
Abb. 9: Violine
3.7.4 Kontrabass, Cello

Kontrabass:
Richten Sie das Mikrofon aus einer Entfernung von ca. 40 cm auf eines der F-Löcher. Falls der Kontrabass gleichzeitig mit einem Ensemble aufgenommen werden muss, den Abstand verringern und die Richtcharakteristik Hyperniere einsetzen, um Übersprechen anderer Instrumente in das Bass-Mikrofon zu vermeiden.

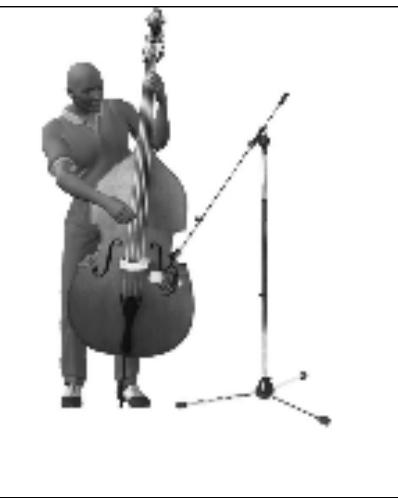

Abb. 10: Kontrabass
Cello/Variante 1:
Siehe Kontrabass.
Cello/Variante 2:
Nahbereichsmikrofon wie Variante 1 plus Raummikrofon. Pegel des Nahbereichsmikrofons ca. 20 dB unter den Pegel des Raummikrofons einstellen.
3.7.5 Akustische Gitarre

Wir empfehlen, zwei Mikrofone zu verwenden. Richten Sie ein C 414B aus einer Entfernung von 20 bis 30 cm auf das Schalloch aus. Richten Sie ein Kleinmembranmikrofon (z.B. C 451B) aus ca. 1 m Entfernung auf einen Punkt in der Nähe des Stegs oder von hinten/unten auf den Korpus.
Abb. 11: Akustische Gitarre mit einem C 414B
Wir empfehlen, zwei Mikrofone zu verwenden. Richten Sie Mikrofon 1 schrag von oben auf den Mund des Spieler (wenig Anblasgeräutsche), Mikro 2 seitlich auf das Instrument.
Abnahme mit nur einem Mikrofon: Wie Mikrofon 1, in ca. 2 m Abstand, 2 bis 2,5 m über dem Fußboden.

3.7.6 Querflöte

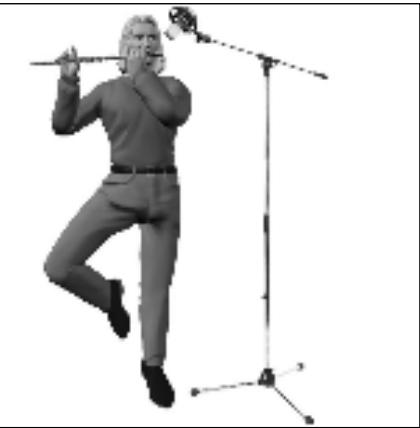

Abb. 12: Abnahme der Querflöte mit nur einem Mikrofon
Richten Sie das Mikrofon auf die letzte unter Klappe. Um Klappengeräusche zu minimieren, stellen Sie das Mikrofon etwas seitlich vom Instrument auf.

3.7.7 Klarinette

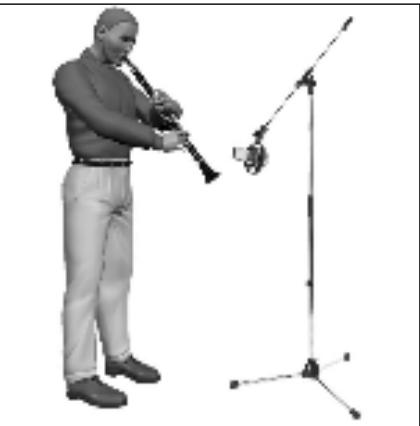

Abb. 13: Klarinette
Richten Sie das Mikrofon aus einer Entfernung von ca. 50 cm bis 1 m auf die Mitte des Instrumentes aus.

3.7.8 Tenor/ Sopransaxophon

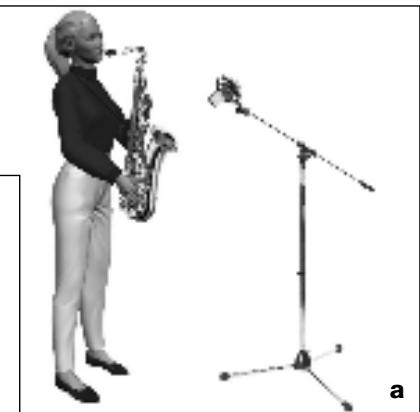

Abb. 14: Tenorsaxophon (a), Sopransaxophon (b)

3.7.9 Trompete /Posaune

Stellen Sie das Mikrofon ca. 30 cm vor dem Instrument, etwas außerhalb der Achse des Schallbechers, auf. Schalten Sie am Mikrofon die Vorabschwachung ein. Der mitgelieferte Windschutz hilft, Blasgeräusche zu reduzieren.

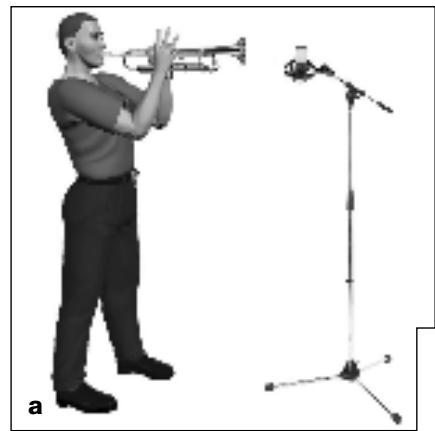

Abb. 15: Trompete (a), Posaune (b)
3.7.10 Flügel/Pianino

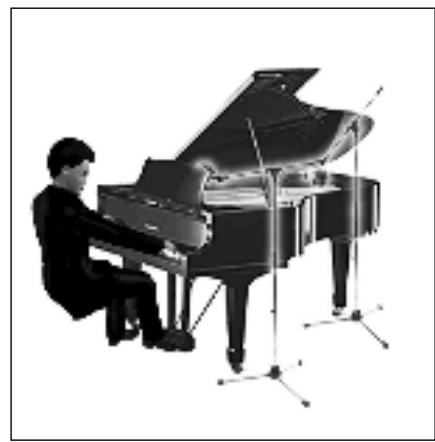

Abb. 16: Flügel

Flügel:
Richten Sie ein C 414B oder zwei C 414B in XY-, MS- oder ORTF-Anordnung aus einer Höhe von 1,5 bis 2 m auf die mittlerten Saiten.
Für Rock/Pop-Sounds verwenden Sie zwei C 414B, ca. 20-40 cm über den Saiten. Richten Sie Mikro 1 auf den Diskantbereich, Mikro 2 auf den Bassbereich jeweils ca. 15 cm hinter den Dämpfern.

Pianino: Abnahme wie Flugel. Öffnen Sie den Deckel und halten Sie die Mikrofone von oben "in das Instrument schauen".
Abb. 17: Piano
E-Gitarre:
Stellen Sie das Mikrofon in einem Abstand von 8-15 cmleitung außerhalb der Mitte der Lautsprechermembran auf. Aktivieren Sie Tiefenabsenkung und Vorabschwachung. Eventuell ein zweites Raummikrofon einsetzen.
E-Bass:
Wie E-Gitarre. Sie konnen zusätzlich das direkte Signal vom Line
Ausgang des Bassverständerkers über eine DI-Box zum Mikrofon signal mischen.

3.7.11 E-Gitarre/E-Bass

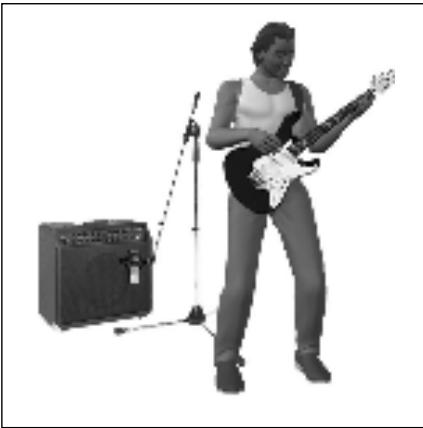

Abb. 18: E-Gitarre

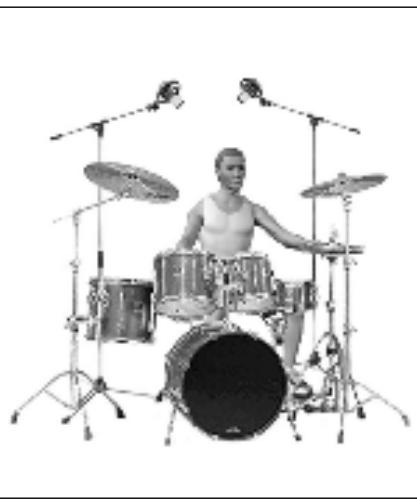

Overhead-Abnahme:
Positionieren Sie zwei C 414B in AB- oder XY-Technik 80 cm bis 120 cm über dem Kopf des Schlagzeugers. Diese Technik liefert ein sehr natürliches Klangbild des gesamten Schlagzeugs (wenig oder gar keine Entzerrung/Klangregelung einsetzen!).

3.7.12 Schlagzeug
Abb. 19:
Schlagzeug
Hange-Toms und
Floor-Toms:
Richten Sie aus einerEntfernung von 5 bis10 cm ein Mikrofon pro
Tom oder je ein Mikrofon zwischen zwei Toms auf den Rand des Schlagfells aus. Um Übersprechen von anderen Instrumenten zu reduzieren, senken Sie am Mischpult die Höhen über 10 kHz ab.
Bassdrum:
Entfernen Sie das Resonanzfell und positionieren Sie das Mikrofon direkt im Kessel. Aktivieren Sie unbedingt die Vorabschwächung (-18 dB), da Schallpegel von bis zu 160 dB SPL auftreten können.
4.1 Mikrofon
Alle Metalloberflächen können Sie problemlos mit (Industrie-) Spiritus oder Alkohol reinigen.
4.2 Windschutz
Reinigen Sie den Schaumstoff-Windschutz am besten mit einer milden Waschmittelösung. Der Windschutz ist sofort nach dem Trocknen wieder einsatzbereit.

5 Technische Daten
| Arbeitsweise: | 25 mm-Großmembransystem nach Druckgradientenprinzip |
| Richtcharakteristik: | Kugel, breite Niere, Niere, Hyperniere, Achter |
| Leerlauf-Übertragungsfaktor: | 23 mV/Pa (-33 dBV ± 0,5 dB) |
| Übertragungsbereich: | 20 bis 20.000 Hz (siehe Frequenzkurven) |
| Elektrische Impedanz: | ≤ 200 Ohm |
| Empfohlene Lastimpedanz: | ≥ 2200 Ohm |
| Stilheit des Tiefenabsenkungs-Filters: | 12 dB/Oktave mit Einsatzpunkt bei 40 Hz und 80 Hz, oder 6 dB/Oktave mit Einsatzpunkt bei 160 Hz |
| Vorabschwächung: | schaltbar auf -6 dB, -12 dB, -18 dB |
| Ersatzgeräuschpegel nach CCIR 468-2: | 20 dB (0 dB Vorabschwächung) |
| Äquivalentsschalldruckpegel nach DIN 45 412 (A-bew.): | 6 dB-A (0 dB Vorabschwächung) |
| Geräuschpegelabstand bez. auf 1 Pa (A-bew.): | 88 dB |
| Grenzschalldruck für k = 0,5%: | 200/400/800/1600 Pa △140/146/152/158 dB SPL(0/-6/-12/-18 dB) |
| Dynamikbereich: | 134 dB min. |
| Max. Ausgangspiegel: | 5 V eff. (+14 dBV) |
| Zulässige klimatische Verhältnisse: | Temperaturbereich: -10°C bis +60°CRel. Luftfeuche: 95% (+20°C),85% (+60°C) |
| Speisespannung: | 48 Volt Phantomspeigungnach DIN/IEC |
| Stromaufnahme: | ca. 4,5 mA |
| Steckerbeschaltung: | XLR-3 Type nach IEC |
| Äussere Abmessungen: | 50 x 38 x 160 mm |
| Gewicht: | 300 g, netto |
Dieses Produkt entspricht den in der Konformitätserklärung angegebenen Normen. Sie können die Konformitätserklärung auf http://www.akg.com oder per E-Mail an sales@akg.com anfordern.

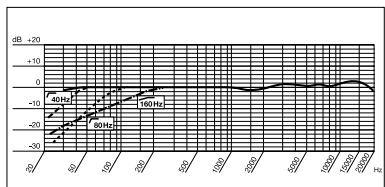

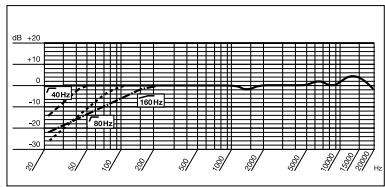

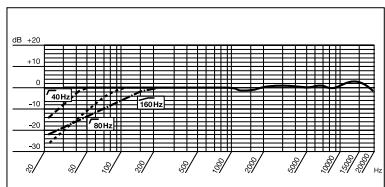

Frequenzgang C 414B-XLS
Polardiagramm C 414B-XLS / C 414B-XLII

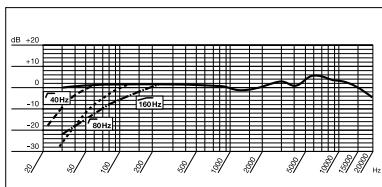

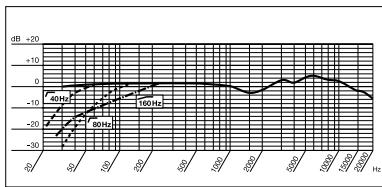

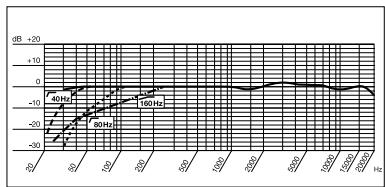

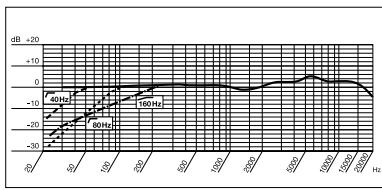

Frequenzgang C 414B-XLII

Kugel



Breite Niere



Niere



Hyperniere



Achter
