BEDIENUNGSANLEITUNG C547 BL AKG

Das C 547 BL ist ein Richtmikrofon mit Hypernieren-Charakteristik. Das Mikrofonelement wurde sehr nahe an einer Grenzfläche – der Auflagelläche – angebracht, um ein unproblematisches bzw. unauffälliges Plazieren im Theaterbetrieb zu ermöglichen. Diese Methode verhindert Kammfiltereffekte oder andere akustische Interferenzen, die sonst auftreten können, wenn Mikrofone in die Nähe von reflektierenden Oberflächen gebracht werden.

Da das Mikrofon auf einer Fläche wie Bühnenboden oder Tischplatte etc. zu liegen kommt, wird die resultierende Richtwirkung durch diese Fläche halbiert.

Das Mikrofonelement selbst wurde gegen Trittschall dadurch geschützt, daß es in der Auflagefläche elastisch gelagert wurde. Zusätzlich verhindert das Gewicht des Mikrotons in Verbindung mit den Gummifüßen jede weitere Reststörung von vibrierenden Böden oder Tischplatten. Ein am XLR-Stecker befindlicher Schalter ermöglicht auch die Zuschaltung eines Trittschallfilters, um tieffrequente Stolungen zusätzlich abzuschwächen.

Das Mikrofonelement ist weiters durch seinen speziellen Einbau im Gehäuse trittfest ausgeführt.

Ein mitgelieferter und aufschnappbarer Windschutz sollte auf jeden Fall für den Betrieb im Freien verwendet werden.

Der Mikrofonausgang ist niederohmig, elektronisch symmetrliert, um von Phantomspeisespannungen betrieben zu werden und kann an symmetrische und unsymmetrische Verstärkereingänge angeschlossen werden, wenn eines der AKG Speisegeräte (B 18, N 62 E oder N 66 E) verwendet wird.

Anwendungshinweise:

Die Vorteile dieser Mikrofonbauart sind die einfache Plaziermöglichkeit und die Unauffälligkeit im Betrieb. Wie im Theaterbetrieb oft gofordert, sollen Mikrofone für das Publikum möglichst nicht sichtbar sein.

Das C 547 BL ist durch die dunkle Farbgebung und der flachen Bauart für das Publikum in den meisten Fällen unsichtbar. Außerdem wird es – wenn an die Bühnenvorderkante gelegt – außerhalb von Spot- bzw. Bühnenlicht, also im Schattenbereich der Bühne liegen.

1. Die einfachste Plazierung für allgemeine Aufnahmesituationen sollte z.B. am Boden etwa 2 – 10 m vom Aufnahmeobjekt entfernt sein. Die tatsächlich verwendete Entfernung wird sehr von der physischen Ausdehnung der aufzunehmenden Schallquelle(n), der Position von Beschallungs- oder Monitorlautsprechern und der spezifischen Situation am Aufnahmeort abhängen.

Abb. 1

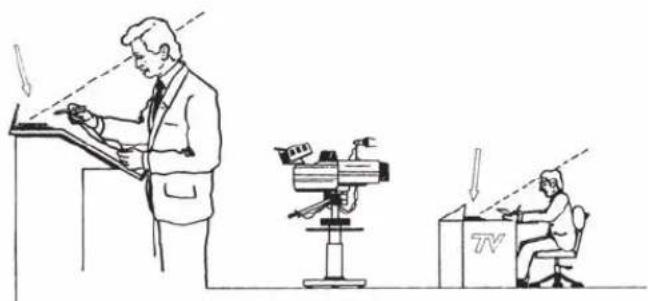

1. Das Mikrofon kann auch auf Moderatortischen im Fernsehen oder auf Kirchenkanzeln völlig unauffällig eingesetzt werden.

Abb. 2

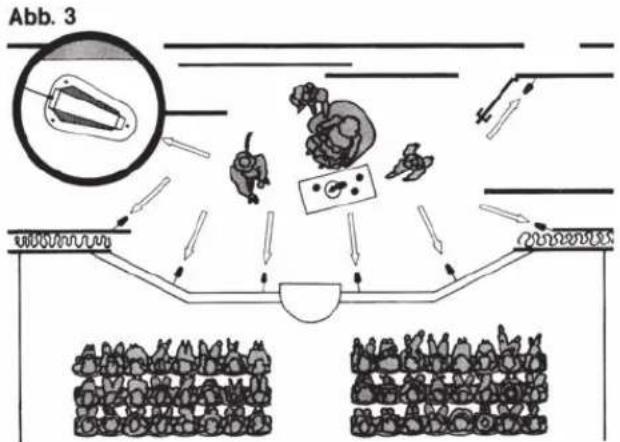

1. Soll das Geschehen im gesamten vorderen Bereich der Bühne abgenommen werden, so empfiehlt es sich, mehrere Mikrofone dieser Art entlang der Bühnenkante im Abstand von etwa 3 m zueinander zu plazieren.

Stromversorgung:

Das C 547 BL kann aus Phantomspeisequellen nach DIN 45596 gespeist werden. Diese Norm schreibt eine positive Spannung von 12, 24 oder 48 V an den NF-Leitungen gegen die Kabelabschirmung vor.

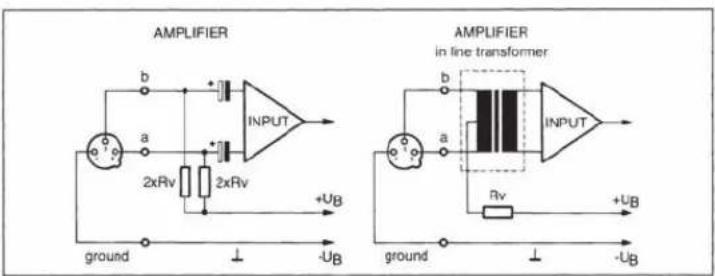

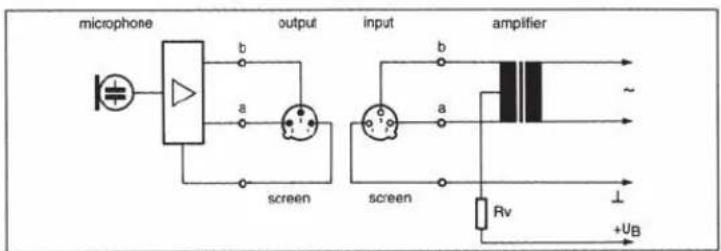

Schaltung mit Eingangsübertrager mit Mittenanzapfung (erdfrei).

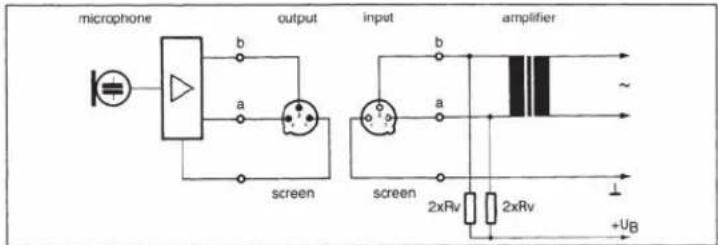

Schaltung mit Eingangsübertrager ohne Mittenanzapfung (erdfrei).

Die Widerstände 2 x Rv dürfen maximal 0,5% Toleranz aufweisen, damit die Symmetrieanforderungen erfüllt werden.

Normwerte für Rv (oder 2 x Rv)

+ UB	Rv	2 x Rv
12 V ± 2 V	330 Ohm	680 Ohm
24 V ± 4 V	680 Ohm	1200 Ohm
48 V ± 4 V	3300 Ohm	6800 Ohm

Phantomspeisung bei unsymmetrischen Verstärkereingängen Sind die Verstärkereingänge geerdet oder keine Eingangsübertrager vorhanden, müssen entweder Kondensatoren oder zusätzliche Transformatoren in die NF-Leitungen eingefügt werden, um eine Beeinträchtigung der Eingangsstufe durch Leckströme zu verhindern.

Arbeitsweise:	Kondensatorwandler (selbstpolarisiert)
Richtcharakteristik:	Hyperniere
Übertragungsbereich:	30 - 18.000 Hz
Empfindlichkeit bei 1000 Hz:	8,5 mV/Pa - 42 dBV bezogen auf 1 V/Pa
Grenzschalldruck für k = 1%:	90 Pa 133 dB SPL
Ersatzgeräuschpegel nach DIN 45405 (CCIR 468-2):	33 dB
Äquivalentschalldruckpegel nach DIN 45412 (A-bew.):	22 dB·A
Geräuschpegelabstand bez. auf 1 Pa (A-bew.):	72 dB
Elektrische Impedanz:	≤ 400 Ohm
Empfohlene Lastimpedanz:	≥ 1000 Ohm
Trittschallfilter:	12 dB/Oktave unter 200 Hz
Speisespannung:	9 bis 52 Volt (Phantomspannung nach DIN 45596)
Stromaufnahme:	≤ 2 mA
Stecker:	3 pol. XLR-Type
Länge des Anschlußkabels:	ca. 3 m
Äußere Abmessungen:	ca. 185 x 120 x 20 mm (L x B x H)
Gewicht:	360 g (ohne Kabel), netto

Dieses Produkt entspricht der Norm EN 50 082-1

Maßzeichnung:

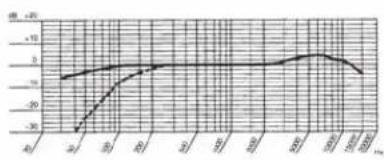

Frequenzkurve:

Polardiagramm:

Mitgeliefertes Zubehör:

● W 547 Schaumstoff-Windschutz
- Integriertes, 3 m Anschlußkabel mit XLR-Stecker

Empfohlenes Zubehör:

• B 18 Batteriespeisegerät
● N 62 E Netzgerät zum Betrieb von zwei Mikrofonen
• N 66 E Netzgerät zum Betrieb von sechs Mikrofonen

Reinigungshinweise:

Alle Oberflächen können von Zeit zu Zeit problemlos mit (Industrie-) Spiritus oder Alkohol gereinigt werden.
