| Tipo di prodotto | Microfono dinamico a larga membrana, cardioide |
| Utilizzo principale | Ripresa del suono della grancassa |
| Gamma di frequenze | 17 - 17 000 Hz (±2 dB) |
| Caratteristica di direttività | Cardioide |
| Sensibilità (1 kHz, passivo) | 1,2 mV/Pa |
| Impedenza elettrica (1 kHz) | < 200 Ohm |
| Impedenza di carico raccomandata | > 1 000 Ohm |
| Livello di pressione acustica max (0,5% distorsione) | 164 dB SPL |
| Alimentazione | Funzionamento passivo senza phantom, o con alimentazione phantom P48 per filtri attivi |
| Impostazioni del filtro attivo | 3 preimpostazioni (verde, arancione, blu) selezionabili con riduzione automatica di 10 dB |
| Connettore | XLR a 3 poli (pin 1 massa, 2 caldo, 3 sfasatura) |
| Dimensioni (L x l x h) | 125 x 101 x 66 mm |
| Peso | 500 g |
| Materiale del corpo | Metallico, griglia anteriore nichel opaco, griglia posteriore nero opaco |
| Pulizia | Panno leggermente umido, mai bagnato |
| Sicurezza | Verificare la conformità del dispositivo di collegamento (presa di terra) |
| Ambiente | Riciclare separatamente corpo, elettronica, cavi a fine vita |
| Accessori forniti | Custodia da trasporto, scheda delle frequenze, manuale d'uso |
| Temperatura di funzionamento | -10 °C a +70 °C |
| Umidità relativa consentita | 90% a 20 °C |
Domande frequenti - D12 VR AKG
Domande degli utenti su D12 VR AKG
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Microfono in formato PDF gratuitamente! Trova il tuo manuale D12 VR - AKG e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. D12 VR del marchio AKG.
MANUALE UTENTE D12 VR AKG
Prima di utilizzare l'apparecchio, leggere il manuale!
MODO DE EMPLEO 34
1 Sicurezza e ambiente 27
Ambiente....27
2 Descrizione....28
Introduzione....28
Contenuto....28
Accessori opzionali....28
Breve descrizione....28
Collegamento / elementi di comando / indicatori 29
Impostazioni del filtro ....30
3 Impiego....31
Bass drum....31
4 Pulizia....31
Microfono....31
1 Sicurezza e ambiente
ATTENZIONE
Pericolo di danneggiamento
Verificare se l'apparecchio al quale si intende collegare il microfono è conforme alle norme di sicurezza vigenti ed è dotato di una messa a terra di sicurezza.
Ambiente
- Al termine della durata di vita del prodotto, separare il corpo esterno dai componenti elettronici e dai cavi e smaltire tutti i pezzi conformemente alle norme vigenti in materia.
- L'imballaggio è riutilizzabile; smaltirlo negli appositi sistemi di raccolta.
2 Descrizione
Introduzione
Vi ringraziamo di aver scelto un prodotto dell'AKG. Leggete per favore attentamente le istruzioni per l'uso prima di usare l'apparecchio e conservate le istruzioni per l'uso per poterle consultare in caso di necessità. Vi auguriamo buon divertimento e molto successo!
Contenuto
• D12 VR
- Custodia per il trasporto
- Tabella delle frequenze
- Istruzioni per l'uso
Accessori opzionali
Accessori opzionali si trovano nel catalogo/folder attuale dell'AKG o al sito www.akg.com. Il vostro rivenditore è a vostra disposizione per eventuali consigli.
Breve descrizione
Il D12 VR è un microfono dinamico a grande membrana a direttività cardiode. È stato appositamente ideato per la ripresa di kick drum e per questo motivo è dotato di una membrana molto sottile e di conseguenza leggera, in grado di funzionare in maniera eccellente con basse frequenze.
Il microfono è dotato di un interruttore che consente di impostare il filtro e in assenza di alimentazione phantom riproduce il suono puro della fonte sonora. Con alimentazione phantom inserita sono disponibili 3 preimpostazioni del filtro attivo regolabili sul microfono che consentono un adeguamento rapido ai rispettivi requisiti durante la ripresa di kick drum. In questo modo il volume viene ridotto automaticamente di 10 dB.
Funzionamento del filtro attivo:
La modalità di utilizzo di un filtro elettronico attivo in un microfono dinamico è una soluzione brevettata da AKG. La corrente necessaria a tale scopo, detta "Phantom Power", viene fornita dal mixer collegato. Il principio di funzionamento del filtro è identico a quello di un computer analogico a commutazione con trasformatore. In base a questo principio le frequenze da elaborare vengono dirette attraverso un circuito di filtraggio e quindi sommate o sottratte al segnale utile all'interno del trasformatore. In questo modo vengono mascherate le differenze nelle impedenze di terminale ottenendo così un sound sempre perfetto indipendentemente dall'apparecchio audio collegato. Il suono ottenuto è particolarmente suggestivo in presenza di picchi di segnale, in cui il trasformatore può dar prova della sua potenza.
Collegamento / elementi di comando / indicatori
- Adattatore XLR a 3 poli
- Interruttore a scorrimento a 3 posizioni
- 3 indicatori LED di colore diverso per la rispettiva posizione dell'interruttore
Impostazioni del filtro
a Se il D12 VR non viene alimentato con alimentazione phantom, funziona come un comune microfono dinamico. In questo caso nessuna delle 3 impostazioni del filtro influisce in alcun modo sul segnale audio.
b Inserendo l'alimentazione phantom (P48V) è possibile selezionare con l'interruttore a 3 posizioni una delle 3 preimpostazioni del filtro. In questo modo il volume viene ridotto automaticamente di 10 dB.
1) Sinistra: (colore verde)
Filtro centrale come la Pos. 2 centrale, grazie all'ulteriore accentuazione dei bassi si ottiene una riproduzione martellante
Suggerimento: impostazione estremamente adatta per i kick drum aperti
2) Centrale: (colore rosso)
Il filtro centrale è attivo e crea spazio per altri strumenti nel mixaggio
Suggerimento: sound vintage
3) Destra: (colore blu)
Filtro centrale come la Pos. 2 centrale, grazie all'ulteriore accentuazione dei bassi e degli alti si ottiene la più martellante e attuale riproduzione del kick drum
Suggerimento: impostazione estremamente adatta per i kick drum chiusi

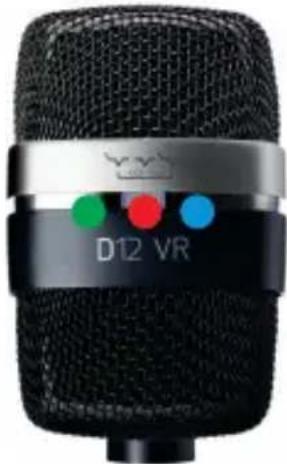

La rispettiva posizione selezionata è resa ben visibile da un indicatore LED ed è chiaramente riconoscibile anche con il microfono posizionato nel kick drum.
3 Impiego
Bass drum
Tutti sono d'accordo che per fare delle riprese del bass drum è vantaggioso rimuovere la pelle di risonanza. Si ottiene un suono pieno del tamburo posizionando il microfono in modo che "guardi", dall'esterno, nel tamburo. Un suono più secco, meno tambureggiante, si ottiene spingendo il microfono ancora di più nel tamburo, così è garantita inoltre una migliore schermatura acustica nei confronti delle restanti componenti della batteria. Allineando il microfono con la bacchetta, si ottiene un'immagine sonora più dura che diventa un "click" quando il microfono dista solo 2 o 3 cm dal punto di impatto della bacchetta sulla pelle. Se il microfono non viene posizionato lungo questa asse, ma viene orientato più verso l'orlo della pelle, si ottiene un carattere sonoro più morbido.
4 Pulizia
Microfono
- Pulite la superficie della scatola del microfono con un panno inumidito con acqua.
5 Dati tecnici
Modo di funzionamento: trasduttore a gradiente di pressione dinamico
| Direttività: | cardioide |
| Risposta in frequenza: | 17 - 17.000 Hz (±2 dB) |
| Sensibilità a 1000 Hz, modo passivo: 1,2 mV/Pa ± -58 dBV | |
| Impedenza elettrica a 1000 Hz: < 200 Ohm | |
| Impedenza di carico raccomandata: > 1.000 Ohm | |
| Pressione acustica limite per un coefficiente di distorsione armonica dello 0,5 %: | 164 dB SPL |
| Condizioni climatiche ammissibili: | temperatura: -10 °C - +70 °Cumidità relativa dell'aria a +20 °C: 90 % |
| Tipo di connettore: connettore standard XLR a 3 poli | |
| Piedinatura: pin 1: massa | pin 2: AF (in phase)pin 3: AF (out phase) |
| Materiale del corpo: metallo | |
| Superficie: griglia anteriore: zincata lucida in nichel opaco | griglia posteriore: opaca di colore nero |
| Dimensioni (A x L x P): | 125 mm x 101 mm x 66 mm |
| Peso: | 500 g |
Questo prodotto soddisfa le norme elencate nella dichiarazione di conformità. La dichiarazione di conformità è disponibile sul sito http://www.akg.com oppure può essere richiesta via e-mail all'indirizzo: sales@akg.com.

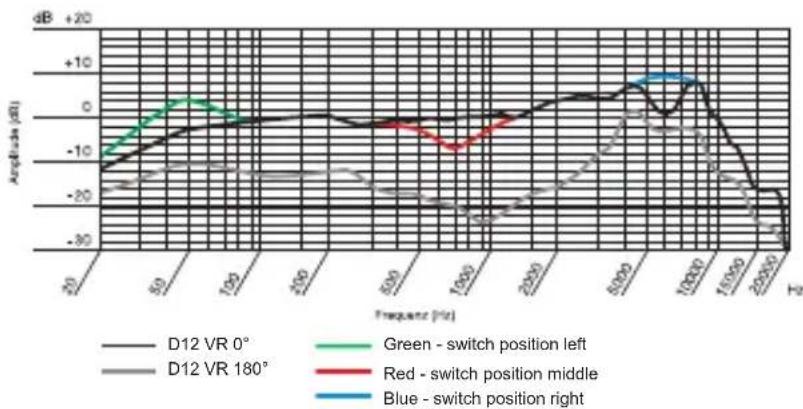

Curva di frequenza
line
| Frequency [Hz] | D12 VR 0° | D12 VR 180° | Green - switch position left | Red - switch position middle | Blue - switch position right | | -------------- | --------- | ----------- | ---------------------------- | ---------------------------- | ---------------------------- | | 20 | -15 | -18 | -10 | -15 | -15 | | 50 | -5 | -15 | 0 | -5 | -5 | | 100 | 0 | -10 | 5 | 0 | 0 | | 200 | 5 | -5 | 0 | 5 | 5 | | 500 | 10 | 0 | -5 | 10 | 10 | | 1000 | 5 | 5 | -10 | 5 | 5 | | 1500 | 0 | 10 | -15 | 0 | 10 | | 2000 | -10 | 20 | -20 | -10 | 20 | | 2500 | -20 | 30 | -25 | -20 | 30 | | 3000 | -30 | 40 | -30 | -30 | 40 |Diagramma polare

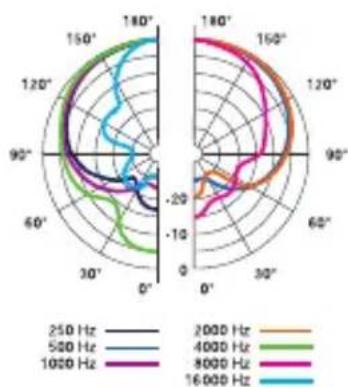

radar
