D12 VR - Microfone AKG - Manual de utilização gratuito

Tipo de produto	Microfone dinâmico de diafragma grande, cardioide
Uso principal	Captação de som de bumbo
Faixa de frequências	17 - 17 000 Hz (±2 dB)
Característica de diretividade	Cardioide
Sensibilidade (1 kHz, passivo)	1,2 mV/Pa
Impedância elétrica (1 kHz)	< 200 Ohm
Impedância de carga recomendada	> 1 000 Ohm
Nível de pressão sonora máx. (0,5% distorção)	164 dB SPL
Alimentação	Funcionamento passivo sem phantom, ou com alimentação phantom P48 para filtros ativos
Ajustes do filtro ativo	3 predefinições (verde, laranja, azul) selecionáveis com redução automática de 10 dB
Conector	XLR 3 pinos (pino 1 terra, 2 ponto quente, 3 fase invertida)
Dimensões (C x L x A)	125 x 101 x 66 mm
Peso	500 g
Material do corpo	Metálico, grade frontal níquel fosco, grade traseira preto fosco
Limpeza	Pano ligeiramente úmido, nunca molhado
Segurança	Verificar a conformidade do aparelho de conexão (tomada de terra)
Ambiente	Reciclar separadamente corpo, eletrônica, cabos no fim da vida
Acessórios fornecidos	Capa de transporte, ficha de frequências, manual de instruções
Temperatura de operação	-10 °C a +70 °C
Umidade relativa permitida	90% a 20 °C

Perguntas frequentes - D12 VR AKG

O D12 VR necessita de alimentação phantom?

Não, funciona como microfone dinâmico passivo sem alimentação phantom. Porém, para usar as 3 predefinições de filtros ativos, é necessária alimentação phantom P48.

Como ativar e escolher um filtro ativo?

Conecte o microfone a uma entrada com alimentação phantom P48. Use o comutador deslizante de 3 posições: esquerda (verde), centro (laranja), direita (azul). Um LED da cor correspondente indica a seleção.

Qual é a diferença entre os três ajustes de filtro?

O filtro verde acentua os graves para um som potente, ideal para bumbo aberto. O laranja é um filtro médio para som retro. O azul acentua graves e agudos para bumbo fechado, com presença e potência.

O que acontece se eu usar o comutador sem alimentação phantom?

Na ausência de alimentação phantom, o microfone se comporta como um dinâmico padrão. As três posições do comutador não têm efeito no sinal de áudio.

Como limpar o microfone D12 VR?

Use um pano ligeiramente úmido, nunca molhado, para limpar o microfone. Evite produtos abrasivos ou solventes.

Qual é a melhor posição para microfonação de bumbo com o D12 VR?

Para um som encorpado, coloque o microfone dentro do bumbo após remover a pele de ressonância. Para um som mais seco e melhor isolamento, coloque-o mais fundo. Oriente-o para a baqueta para um som duro, ou para as bordas para um som suave.

O D12 VR é compatível com todas as mesas de som?

Sim, possui um conector XLR padrão de 3 pinos. Em modo passivo, funciona em qualquer entrada de microfone. Para os filtros, certifique-se de que a mesa forneça alimentação phantom P48.

Quais acessórios são fornecidos com o D12 VR?

O microfone é fornecido com uma capa de transporte, uma ficha de frequências e o manual de instruções.

Como descartar o microfone no fim da vida?

Desmonte e separe o corpo, o sistema eletrônico e os cabos. Descarte cada elemento conforme as normas locais de reciclagem.

Qual é a impedância de carga recomendada para o D12 VR?

A impedância de carga recomendada é superior a 1 000 ohms para garantir desempenho ideal.

MANUAL DE UTILIZADOR D12 VR AKG

Favor leia este manual antes de usar o equipamento!

5 Dati tecnici....32

5 Datos técnicos....40

1 Segurança e meio ambiente....43

Meio ambiente....43

2 Descrição....44

Introdução ....44

Itens fornecidos....44

Acessórios opcionais 44

Breve descrição ....44

Ligação / dispositivos de controlo / indicações 45

Ajustes do filtro....46

3 Utilização 47

Bombo 47

4 Limpeza....47

Microfone....47

5 Especificações....48

1 Segurança e meio ambiente

CUIDADO

Perigo de ferimento

Verifique se o aparelho no qual deseja conectar o microfone atende às normas de segurança válidas e está equipado com um fio terra de segurança.

Meio ambiente

- No final da vida útil do produto, separe a armação, o sistema electrónico e o cabo e elimine todos os componentes de acordo com as normas de eliminação de resíduos aplicáveis.

- A embalagem é reciclável. Elimine-a num sistema de recolha previsto para o efeito.

2 Descrição

Introdução

Agradecemos a sua preferência por um produto da AKG. Por favor reserve alguns minutos para ler este manual antes de acionar este equipamento e guarde as instruções cuidadosamente para sempre poder consultá-las em caso de aparecerem quaisquer perguntas. Divirta-se e bom trabalho!

Itens fornecidos

• D12 VR
- Bolsa de transporte
- Ficha de frequências
- Instruções de utilização

Acessórios opcionais

Os acessórios opcionais encontrará no catálogo/na brochura atual da AKG ou em www.akg.com. A concessionária terá mais informações disponíveis.

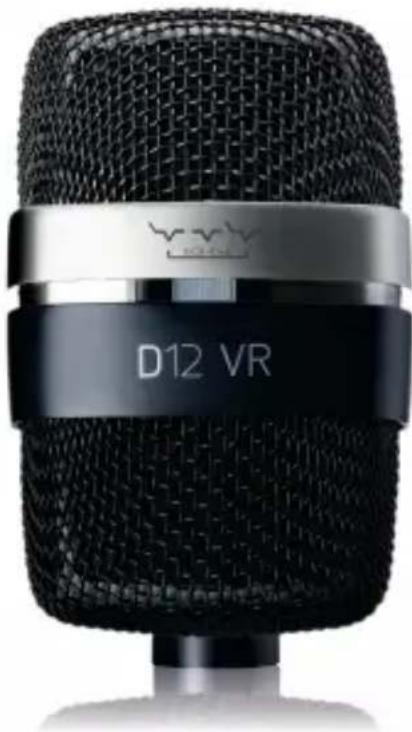

Breve descrição

O D12 VR é um microfone dinâmico de membrana grande com um padrão direccional cartóide. Foi concebido especialmente para captar o som do bombo de pé, tendo assim uma membrana muito fina e leve, que tem uma prestação excepcional com frequências baixas.

O microfone tem um botão que permite ajustar o filtro. Sem alimentação fantasma, o som da fonte acústica é fornecido sem interferências. Com a alimentação fantasma ligada, o microfone tem 3 pré-ajustes comutáveis para o filtro activo que permitem uma adaptação rápida aos respectivos requisitos da captação do som do bombo de pé. Neste caso, o volume de som é reduzido automaticamente para 10 dB.

O modo de utilização de um filtro electrónico activo num microfone dinâmico é uma solução patenteada da AKG. A mesa de mistura ligada fornece a electricidade necessária, a chamada "alimentação fantasma". O princípio de funcionamento do filtro é o de um computador analógico com um circuito transformador. As frequências a processar são encaminhadas por uma comutação de filtro e, depois, adicionadas ou subtraídas ao sinal desejado do transformador. Assim, as diferenças das impedâncias de ligação desaparecem e o resultado é um som sempre perfeito, independentemente do aparelho de áudio ligado. O som resultante é particularmente impressionante nos picos de sinal, onde o transformador pode demonstrar os seus pontos fortes.

Ligação / dispositivos de controlo / indicações

• Adaptador XLR de 3 pinos
• Botão deslizante de 3 níveis
• 3 indicações LED de cores diferentes para cada uma das posições do botão

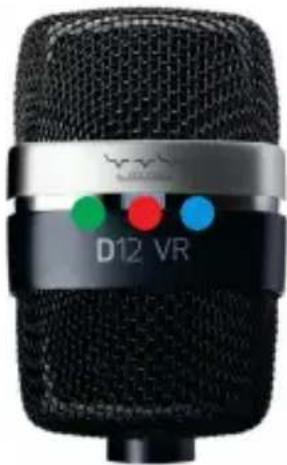

Ajustes do filtro

a Se o D12 VR não estiver ligado a uma alimentação fantasma, funciona como um microfone dinâmico convencional. Nenhum dos 3 ajustes do filtro tem influência sobre o sinal de áudio.

b Se a alimentação fantasma estiver activada (P48V), pode seleccionar um dos 3 pré-ajustes do filtro com um interruptor de 3 níveis. Neste caso, o volume de som é reduzido automaticamente para 10 dB.

Filtro central como pos. 2 central, o aumento adicional dos baixos resulta numa reprodução notável

Recomendação: bastante adequado para o bombo de pé aberto

2) Meio: (vermelho)

O filtro central está activo e permite a mistura do som de outros instrumentos

Recomendação: sons vintage

3) Direita: (azul)

Filtro central como pos. 2 central, o aumento adicional dos baixos e dos agudos resulta na reprodução mais impressionante e inesquecível do som do bombo de pé

Recomendação: bastante adequado para o bombo de pé fechado

A posição seleccionada é identificada claramente por um LED, sendo assim também facilmente reconhecível no bombo de pé.

É de consenso geral que, para captar o som do bombo, convém retirar a pele de ressonância. Para conseguir ouvir o som total do bombo, deve colocar o microfone no exterior, na direcção do bombo. Se o objectivo for obter um som mais seco, menos semelhante a um bombo, deve aproximar o microfone do interior do bombo, conseguindo assim uma melhor separação acústica em relação aos restantes componentes da bateria. Se alinhar o microfone com a maceta, consegue um som mais forte, que acaba por se tornar num "clique" se o microfone estiver a apenas cerca de 2-3 cm do ponto onde a maceta bate na pele de ressonância. Se o microfone não estiver alinhado ao longo deste eixo e sim mais alinhado com a margem da pele de percussão, o som fica mais fraco.

4 Limpeza

Microfone

- Limpe a superfície da carcaça do microfone com um pano molhado em água.

5 Especificações

Funcionamento acústico: Receptor dinâmico com gradiente de pressão

Padrão direccional: Cartóide
Gama de frequências:	17 - 17 000 Hz (±2 dB)
Sensibilidade passiva a 1000 Hz: 1,2 mV/Pa ± -58 dBV
Impedância eléctrica a 1000 Hz: < 200 Ohm
Impedância de carga recomendada: > 1000 Ohm
Pressão sonora máxima para uma distorção harmónica total de 0,5%:	164 dB SPL
Relação climática aceitável:	Limite de temperatura: -10 °C - +70 °CHumidade relativa do ar a +20 °C: 90 %
Tipo de ficha: Ficha XLR padrão de 3 pinos
Ocupação da ficha: Pino 1: massa	Pino 2: AF (fase de entrada)Pino 3: AF (fase de saída)
Material da carcaça: Metal
Superfície: Grade dianteira: níquel mate galvanizado	brilhanteGrade traseira: preto mate
Dimensões (A x L x P):	125 mm x 101 mm x 66 mm
Peso:	500 g

Este produto cumpre as normas fornecidas na declaração de conformidade. A declaração de conformidade pode ser solicitada no site http://www.akg.com ou por e-mail em [e-mail].

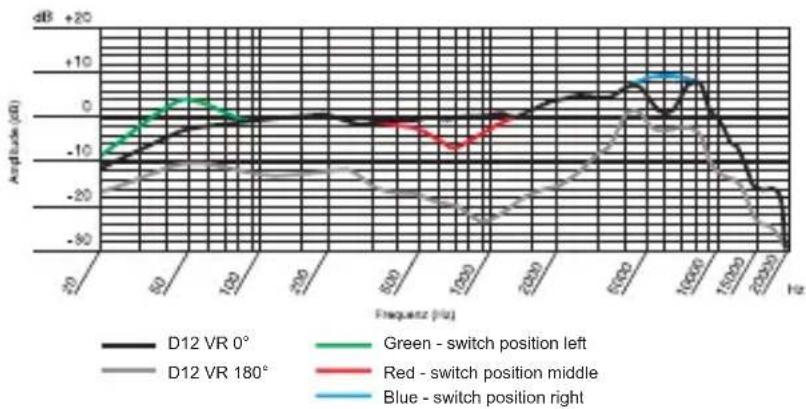

Curva de frequência

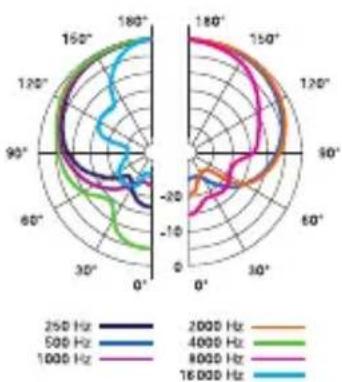

Diagrama polar
