| Tipo de producto | Micrófono dinámico de diafragma grande, cardioide |
| Uso principal | Captación de bombo |
| Rango de frecuencias | 17 - 17 000 Hz (±2 dB) |
| Característica de directividad | Cardioide |
| Sensibilidad (1 kHz, pasivo) | 1,2 mV/Pa |
| Impedancia eléctrica (1 kHz) | < 200 Ohm |
| Impedancia de carga recomendada | > 1 000 Ohm |
| Nivel de presión acústica máx. (0,5% distorsión) | 164 dB SPL |
| Alimentación | Funcionamiento pasivo sin phantom, o con alimentación phantom P48 para filtros activos |
| Ajustes del filtro activo | 3 preajustes (verde, naranja, azul) seleccionables con reducción automática de 10 dB |
| Conector | XLR de 3 pines (pin 1 masa, pin 2 vivo, pin 3 fase opuesta) |
| Dimensiones (L x A x Al) | 125 x 101 x 66 mm |
| Peso | 500 g |
| Material de la carcasa | Metálico, rejilla frontal niquel mate, rejilla trasera negro mate |
| Limpieza | Paño ligeramente húmedo, nunca mojado |
| Seguridad | Verificar la conformidad del dispositivo de conexión (toma de tierra) |
| Medio ambiente | Reciclar por separado carcasa, electrónica, cables al final de su vida útil |
| Accesorios incluidos | Funda de transporte, hoja de frecuencias, manual de instrucciones |
| Temperatura de funcionamiento | -10 °C a +70 °C |
| Humedad relativa permitida | 90% a 20 °C |
Preguntas frecuentes - D12 VR AKG
Preguntas de los usuarios sobre D12 VR AKG
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Micrófono en formato PDF gratis! Encuentra tus instrucciones D12 VR - AKG y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. D12 VR de la marca AKG.
MANUAL DE USUARIO D12 VR AKG
¡Sirvase leer el manual antes de utilizar el equipo!
INSTRUÇÕES DE USO 42
1 Seguridad y medio ambiente....35
Entorno 35
2 Descripción......36
Introducción....36
Volumen de suministro 36
Accesorios opcionales....36
Descripción resumida....36
Conexión/elementos de mando/indicadores....37
Ajustes de filtro....38
3 Aplicación....39
Bombo 39
4 Limpieza....39
Micrófono....39
1 Seguridad y medio ambiente
ATENCIÓN
Peligro de daños
Verifique que el aparato al que desea conectar el micrófono cumpla con las disposiciones de seguridad vigentes y tenga una conexión a tierra.
Entorno
- Al final de la vida útil del producto, separe entre sí la caja, la electrónica y los cables y elimine todos los componentes según las correspondientes disposiciones de eliminación de residuos.
- El embalaje es reciclable. Elimine el embalaje a través de un sistema de recogida previsto al efecto.
2 Descripción
Introducción
Muchas gracias por haberse decidido por un producto de la empresa AKG. Tómese, por favor, unos momentos para leer el Modo de Empleo antes de usar el aparato. Guarde las instrucciones de empleo en un lugar seguro de modo que pueda consultarlas si se le presenta alguna duda. ¡Que se divierta y que tenga mucho éxito con su nuevo equipo!
Volumen de suministro
• D12 VR
- Bolsa de transporte
- Hoja de frecuencias
- Modo de empleo
Accesorios opcionales
Los accesorios opcionales los encontrará en el más reciente Catálogo/Folleto de AKG o en www.akg.com. Su distribuidor lo asesorará con mucho gusto.
Descripción resumida
E D12 VR es un micrófono dinámico de membrana grande con característica direccional cardioide. Ha sido desarrollado especialmente para la toma del bombo, por lo que posee una membrana muy delgada y, en consecuencia, ligera que puede trabajar de forma excelente con bajas frecuencias.
El micrófono tiene un interruptor que permite realizar ajustes de filtro. Sin alimentación fantasma se suministra el sonido puro de la fuente de sonido. Con la alimentación fantasma conectada se dispone de 3 preajustes de filtro activo conmutables en el micrófono para la adaptación rápida a los requisitos concretos que existen en la toma del bombo. El volumen se reduce automáticamente en 10 dB.
Funcionamiento del filtro activo:
El modo de utilización de un filtro electrónico activo en un micrófono dinámico es una solución patentada por AKG. La corriente "Phantom Power" necesaria al efecto se suministra desde la mesa de mezclas conectada. El principio de funcionamiento del filtro es el de una calculadora analógica con un circuito de transformador. Las frecuencias a procesar se conducen por un circuito de filtro. A continuación, se suman a la señal útil en el transformador o se restan de ella. De esta manera, se suprimen las diferencias en las impedancias de conexión y el resultado es siempre un sonido perfecto, independientemente del equipo de audio conectado. El sonido resultante es especialmente impresionante en picos de señal, donde el transformador puede manifestar plenamente sus capacidades.
Conexión / elementos de mando / indicadores
- Adaptador XLR de 3 polos
- Interruptor deslizante de 3 posiciones
- 3 LED indicadores de diferentes colores para las distintas posiciones del interruptor

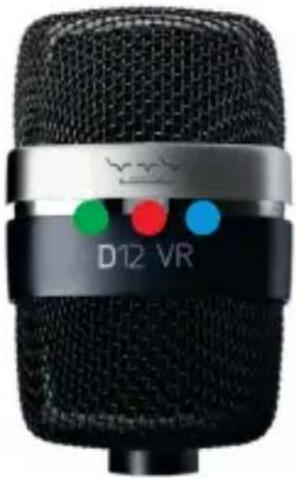

Ajustes de filtro
a Si el D12 VR no se alimenta con tensión fantasma, trabaja como un micrófono dinámico convencional. Ninguno de los 3 ajustes de filtro influye en la señal de audio.
b Al activar la alimentación fantasma (P48V), un interruptor de 3 niveles permite seleccionar uno de los 3 preajustes de filtro. El volumen se reduce automáticamente en 10 dB.
1) Izquierda: (verde)
Filtro de medios como pos. 2 centro; un aumento adicional de los bajos consigue una reproducción potente
Recomendación: muy apropiado para bombos abiertos
2) Centro: (rojo)
El filtro de medios está activo y consigue espacio en la mezcla para otros instrumentos
Recomendación: Sonidos "vintage"
3) Derecha: (azul)
Filtro de medios como pos. 2 centro; el aumento adicional de los bajos y los agudos consigue la reproducción más potente y presente del bombo
Recomendación: muy apropiado para bombos cerrados
La posición en cuestión se indica claramente a través de un LED, por lo cual también se distingue perfectamente cuando el micrófono está posicionado en el bombo.
Por lo general, existe unanimidad con respecto a que para la toma del bombo es aconsejable quitar la membrana de resonancia. El mejor sonido de tambor se obtiene si se sostiene el micrófono por fuera del tambor. Un sonido más seco, menos característico de tambor, puede obtenerse empujando el micrófono cada vez más hacia el interior del instrumento, con lo que también se obtiene un mejor apantallamiento acústico frente a los demás componentes de la batería. Si el micrófono se orienta en una línea con la baqueta, se produce una imagen sonora más dura, que finalmente lleva al "click" cuando el micrófono está a solo 2 o 3 cm del punto de toque de la baqueta en la membrana. Si el micrófono no se orienta a lo largo de este eje, sino más bien sobre el borde de la membrana, se produce un sonido más blando.
4 Limpieza
Micrófono
- Limpie la superficie de la caja del micrófono con un paño humedecido con agua.
5 Datos técnicos
Funcionamiento acústico: Transductor dinámico de gradiente de presión
| Característica direccional: Cardioide | |
| Gama de frecuencias: | 17 - 17 000 Hz (±2 dB) |
| Sensibilidad con 1000 Hz pasivo: 1,2 mV/Pa ± -58 dB | V |
| Impedancia eléctrica a 1000 Hz: < 200 ohmios | |
| Impedancia de carga recomendada: | >1000 ohmios |
| Presión acústica límite para un factor de distorsión no lineal del 0,5%: | 164 dB SPL |
| Condiciones climáticas permitidas: | Margen de temperatura: -10 °C - +70 °CHumedad relativa a +20 °C: 90 % |
| Tipo de conector: Conector XLR | estándar de 3 polos |
| Asignación de terminales: Pin 1: Masa | Pin 2: AF (fase de entrada)Pin 3: AF (fase de salida) |
| Material de la caja: Metal | |
| Acabado: Rejilla delantera: galvanizado brillante, níquel mateRejilla trasera: negro mate | |
| Dimensiones (Al x An x P): | 125 mm x 101 mm x 66 mm |
| Peso: | 500 g |
Este producto corresponde a las normas indicadas en la declaración de conformidad. Puede solicitar la declaración de conformidad en http://www.akg.com o mediante un correo electrónico a sales@akg.com.

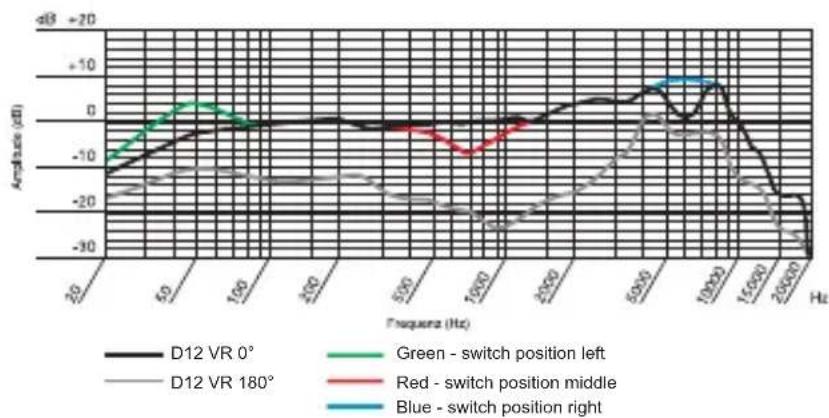

Curva
de
frecuencia
line
| Frequency (Hz) | D12 VR 0° | D12 VR 180° | Green - switch position left | Red - switch position middle | Blue - switch position right | | -------------- | --------- | ----------- | ---------------------------- | ---------------------------- | ---------------------------- | | 20 | -15 | -18 | -10 | -15 | -15 | | 50 | -5 | -15 | 0 | -10 | -10 | | 100 | 0 | -10 | 5 | -5 | 0 | | 200 | 0 | -5 | 0 | 0 | 5 | | 500 | 0 | 0 | 0 | 0 | 10 | | 1000 | 5 | 5 | 0 | 5 | 15 | | 2000 | 0 | 0 | 0 | 0 | 10 | | 5000 | 5 | 5 | 0 | 5 | 15 | | 10000 | 10 | 10 | 5 | 10 | 20 | | 15000 | 5 | 5 | 0 | 5 | 15 | | 20000 | -30 | -30 | -30 | -30 | -30 |

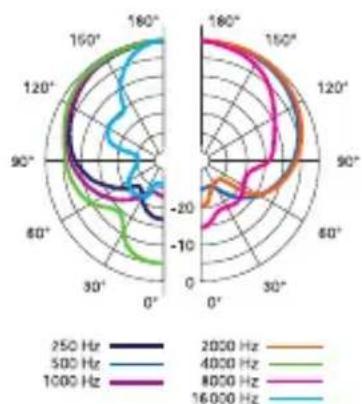

radar
| Frequency | 250 Hz | 500 Hz | 1000 Hz | 2000 Hz | 4000 Hz | 8000 Hz | 16000 Hz | |---|---|---|---|---|---|---|---| | 250 Hz | -15 | -18 | -22 | -25 | -30 | -35 | -40 | | 500 Hz | -18 | -22 | -28 | -32 | -38 | -45 | -52 | | 1000 Hz | -22 | -28 | -35 | -42 | -50 | -60 | -70 | | 2000 Hz | -15 | -22 | -32 | -42 | -50 | -60 | -70 | | 4000 Hz | -18 | -28 | -38 | -52 | -60 | -70 | -80 | | 8000 Hz | -22 | -32 | -45 | -62 | -75 | -90 | -100 | | 16000 Hz | -15 | -38 | -52 | -72 | -90 | -110 | -120 |Índice
Modo de funcionamento do filtro activo:
1) Esquerda: (verde)
