D12 VR - Microphone AKG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Microphone dynamique à large membrane, cardioïde
Utilisation principale	Prise de son de grosse caisse
Gamme de fréquences	17 - 17 000 Hz (±2 dB)
Caractéristique de directivité	Cardioïde
Sensibilité (1 kHz, passif)	1,2 mV/Pa
Impédance électrique (1 kHz)	< 200 Ohm
Impédance de charge recommandée	> 1 000 Ohm
Niveau de pression acoustique max (0,5% distorsion)	164 dB SPL
Alimentation	Fonctionnement passif sans fantôme, ou avec alimentation fantôme P48 pour filtres actifs
Réglages du filtre actif	3 préréglages (vert, orange, bleu) sélectionnables avec réduction automatique de 10 dB
Connecteur	XLR 3 pôles (broche 1 masse, 2 point chaud, 3 opposition de phase)
Dimensions (L x l x h)	125 x 101 x 66 mm
Poids	500 g
Matériau du boîtier	Métallique, grille avant nickel mat, grille arrière noir mat
Nettoyage	Chiffon légèrement humide, jamais mouillé
Sécurité	Vérifier la conformité de l'appareil de branchement (prise de terre)
Environnement	Recycler séparément boîtier, électronique, câbles en fin de vie
Accessoires fournis	Housse de transport, fiche de fréquences, notice d'utilisation
Température de fonctionnement	-10 °C à +70 °C
Humidité relative autorisée	90% à 20 °C

FOIRE AUX QUESTIONS - D12 VR AKG

Le D12 VR nécessite-t-il une alimentation fantôme ?

Non, il fonctionne comme un microphone dynamique passif sans alimentation fantôme. Toutefois, pour utiliser les 3 préréglages de filtres actifs, une alimentation fantôme P48 est requise.

Comment activer et choisir un filtre actif ?

Branchez le micro sur une entrée avec alimentation fantôme P48. Utilisez le commutateur coulissant à 3 positions : gauche (vert), centre (orange), droite (bleu). Une DEL de la couleur correspondante indique la sélection.

Quelle est la différence entre les trois réglages de filtre ?

Le filtre vert accentue les basses pour un rendu puissant, idéal pour une caisse ouverte. L'orange est un filtre médium pour un son rétro. Le bleu accentue basses et aigus pour une caisse fermée, avec présence et puissance.

Que se passe-t-il si j'utilise le commutateur sans alimentation fantôme ?

En l'absence d'alimentation fantôme, le micro se comporte comme un dynamique standard. Les trois positions du commutateur n'ont aucun effet sur le signal audio.

Comment nettoyer le microphone D12 VR ?

Utilisez un chiffon légèrement humide, jamais mouillé, pour nettoyer le micro. Évitez les produits abrasifs ou solvants.

Quelle est la meilleure position pour microphoner une grosse caisse avec le D12 VR ?

Pour une sonorité pleine, placez le micro à l'intérieur de la caisse après avoir retiré la peau de résonance. Pour un son plus sec et une meilleure isolation, enfoncez-le davantage. Orientez-le vers la batte pour un son dur, ou vers les bords pour un son moelleux.

Le D12 VR est-il compatible avec toutes les tables de mixage ?

Oui, il possède un connecteur XLR standard 3 broches. En mode passif, il fonctionne sur n'importe quelle entrée micro. Pour les filtres, assurez-vous que la table fournisse une alimentation fantôme P48.

Quels accessoires sont fournis avec le D12 VR ?

Le micro est livré avec une housse de transport, une fiche de fréquences et la notice d'utilisation.

Comment éliminer le microphone en fin de vie ?

Démontez et séparez le boîtier, le système électronique et les câbles. Éliminez chaque élément conformément aux prescriptions locales de recyclage.

Quelle est l'impédance de charge recommandée pour le D12 VR ?

L'impédance de charge recommandée est supérieure à 1 000 ohms pour garantir des performances optimales.

MODE D'EMPLOI D12 VR AKG

Veuillez lire cette notice avant d'utiliser le système!

1 Sécurité et environnement....19

Environnement, écologie.... 19

2 Description 20

Matériel fourni....20

Accessoires optionnels....20

Description succincte 20

Connexion / éléments de commande / voyants...... 21

Réglages du filtre 22

3 Utilisation....23

La grosse caisse...23

4 Nettoyage 23

Microphone 23

5 Caractéristiques techniques...24

1 Sécurité et environnement

ATTENTION

Risque de dommages

Vérifiez si l'appareil sur lequel vous voulez brancher le microphone répond aux règlements de sécurité en vigueur et possède une prise de terre de sécurité.

Environnement, écologie

- En fin de durée de vie du produit, démontez et séparez le boîtier, le système électronique et les câbles et éliminez chacun de ces éléments conformément aux prescriptions en vigueur.

- L'emballage est recyclable. Déposez celui-ci auprès d'un centre de collecte prévu à cet effet.

2 Description

Nous vous remercions d'avoir choisi un produit d'AKG et vous invitons à lire attentivement le présent mode d'emploi avant de mettre votre micro en service. Conservez soigneusement le mode d'emploi pour l'avoir toujours sous la main lorsque vous avez besoin de le consulter. Nous vous souhaitons beaucoup de succès.

Matériel fourni

• D12 VR - Housse de transport - Fiche de fréquences - Notice d'utilisation

Accessoires optionnels

Vous trouverez la liste des accessoires optionnels dans le catalogue/dépliant AKG actuel ou sur www.akg.com. Votre fournisseur se tient à votre disposition pour vous conseiller.

Description succincte

Le D12 VR est un microphone dynamique à large membrane à caractéristique de directivité cardioïde. Conçu spécifiquement pour la prise de son de la grosse caisse, il est équipé dans ce but d'une membrane très fine dont la légèreté permet d'obtenir un excellent comportement dans les basses fréquences.

Le microphone est doté d'un commutateur permettant la configuration du filtre. En l'absence d'alimentation fantôme, vous obtenez une retranscription très fidèle de la source sonore. Le micro est équipé de 3 préréglages de filtre actif sélectionnables directement sur l'appareil lorsqu'il est utilisé avec une alimentation fantôme. Ils permettent une adaptation rapide aux exigences spécifiques de la prise de son de la grosse caisse. Lorsque le filtre est activé, le niveau sonore est automatiquement réduit de 10 dB.

Mode de fonctionnement du filtre actif :

La mise en application d'un filtre électronique actif au sein d'un microphone dynamique est une solution brevetée par AKG. Le courant nécessaire à l'« alimentation fantôme » est fourni par la table de mixage sur laquelle le micro est branché. Le filtre fonctionne selon le principe d'un calculateur analogique couplé à un transformateur. Les fréquences à traiter sont ainsi dirigées vers un circuit filtre avant de venir s'ajouter ou se soustraire au signal utile du transformateur. Ainsi, les différences entre les impédances de charge sont toujours neutralisées, permettant d'obtenir un son toujours parfait quel que soit l'appareil audio raccordé. Le résultat sonore est particulièrement impressionnant en présence de pics du signal, qui permettent au transformateur de faire la démonstration de toutes ses qualités.

Connexion / Éléments de commande / Voyants

• Connecteur XLR à 3 pôles • Commutateur coulissant à 3 positions
• 3 DEL de couleurs différentes correspondant aux différentes positions du commutateur

Réglages du filtre

a Lorsque le D12 VR fonctionne sans alimentation fantôme, il se comporte comme un microphone dynamique classique. Aucun des 3 réglages du filtre n'a alors d'influence sur le signal audio.

Si vous activez l'alimentation fantôme (P48), un commutateur à trois positions vous permet de sélectionner l'un des trois préréglages du filtre. Cette opération réduit automatiquement le niveau sonore de 10 dB.

1) Gauche : (vert)

Filtre médium similaire à celui activé lorsque le commutateur est en position 2 (centrale), auquel s'ajoute une accentuation des fréquences basses pour un rendu puissant

Recommandation : particulièrement adapté pour une grosse caisse ouverte

Filtre médium permettant de ménager de la place aux autres instruments dans le mix.

Recommandation : sonorités rétros

3) Droite : (bleu)

Filtre médium similaire à celui activé lorsque le commutateur est en position 2 (centrale), auquel s'ajoute une accentuation des fréquences basses et aigües pour un rendu de grosse caisse aussi présent que puissant.

Recommandation : particulièrement adapté pour une grosse caisse fermée

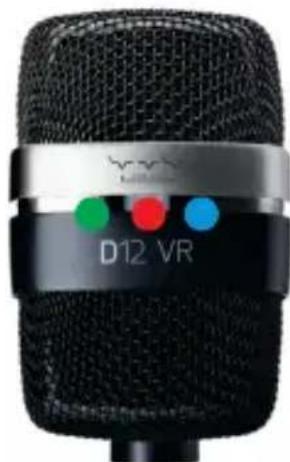

La position du commutateur est indiquée très clairement au moyen d'une DEL, qui permet également de la reconnaître lorsque le micro est placé à l'intérieur de la grosse caisse.

La grosse caisse

Tout le monde s'accorde généralement à dire qu'il est avantageux pour la prise de la grosse caisse d'en enlever la peau de résonance. Pour obtenir la pleine sonorité de la grosse caisse, il convient de positionner le micro de sorte à le faire « regarder » dedans. En avançant le micro plus profondément à l'intérieur de la caisse, on obtient un son plus sec associé à une meilleure isolation acoustique de l'instrument par rapport aux autres éléments de la batterie. En orientant le micro vers la batte de la pédale, l'image sonore durcit jusqu'à s'assimiler à un « clic » lorsque le micro n'est plus qu'à 2 ou 3 cm du point d'impact entre la batte et la peau. Plus le micro s'éloigne de cet axe pour être dirigé vers les bords de la grosse caisse, plus la sonorité sera moelleuse.

Microphone

- Pour nettoyer le micro, utilisez un chiffon légèrement humide, jamais un chiffon mouillé.

5 Caractéristiques techniques

Principe acoustique :	microphone à gradient de pression
Caractéristique de directivité :	cardioïde
Gamme de fréquences :	17 17 000 Hz (±2 dB) -
Sensibilité à 1 000 Hz (fonctionnement passif) :	1,2 mV/Pa ± -58 dBy
Impédance électrique à 1 000 Hz :	< 200 Ohm
Impédance de charge recommandée :	>1 000 Ohm
Niveau de pression acoustique maximal pour une distorsion de 0,5 % :	164 dB SPL
Conditions climatiques autorisées :	Plage de température : -10 °C - +70 °Chumidité relative à 20 °C : 90 %
Type de connecteur :	connecteur XLR standard à 3 pôles
Brochage :	Broche 1 : masseBroche 2 : AF (point chaud)Broche 3 : AF (opposition de phase)
Boîtier :	métallique
Surface :	grille avant : galvanisation brillante, teinte nickel matgrille arrière : noir mat
Dimensions (L x l x h) :	125 mm x 101 mm x 66 mm
Poids :	500 g

Ce produit correspond aux normes indiquées dans la déclaration de conformité. Vous pouvez demander la déclaration de conformité sur le site http://www.akg.com ou par E-mail adressé à [e-mail].

Courbe de fréquence Diagramme polaire
