D12 VR - Mikrofon AKG - Kostenlose Bedienungsanleitung

Produkttyp	Dynamisches Großmembranmikrofon, nierenförmig
Hauptverwendung	Aufnahme von Bassdrum
Frequenzbereich	17 - 17 000 Hz (±2 dB)
Richtcharakteristik	Niere
Empfindlichkeit (1 kHz, passiv)	1,2 mV/Pa
Elektrische Impedanz (1 kHz)	< 200 Ohm
Empfohlene Lastimpedanz	> 1 000 Ohm
Maximaler Schalldruckpegel (0,5% Klirrfaktor)	164 dB SPL
Stromversorgung	Passiver Betrieb ohne Phantomspeisung, oder mit P48-Phantomspeisung für aktive Filter
Einstellungen des aktiven Filters	3 Voreinstellungen (grün, orange, blau) auswählbar mit automatischer 10-dB-Absenkung
Anschluss	XLR 3-polig (Pin 1 Masse, 2 heiß, 3 kalt)
Abmessungen (L x B x H)	125 x 101 x 66 mm
Gewicht	500 g
Gehäusematerial	Metall, Frontgitter matt nickel, Rückgitter matt schwarz
Reinigung	Leicht feuchtes Tuch, niemals nass
Sicherheit	Konformität des Anschlussgeräts (Schutzkontaktsteckdose) prüfen
Umwelt	Gehäuse, Elektronik, Kabel am Ende der Lebensdauer getrennt recyceln
Mitgeliefertes Zubehör	Transporttasche, Frequenzdiagramm, Bedienungsanleitung
Betriebstemperatur	-10 °C bis +70 °C
Zulässige relative Luftfeuchtigkeit	90% bei 20 °C

Häufig gestellte Fragen - D12 VR AKG

Benötigt das D12 VR eine Phantomspeisung?

Nein, es funktioniert als passives dynamisches Mikrofon ohne Phantomspeisung. Um jedoch die 3 Voreinstellungen der aktiven Filter zu nutzen, ist eine P48-Phantomspeisung erforderlich.

Wie aktiviere und wähle ich einen aktiven Filter?

Schließen Sie das Mikrofon an einen Eingang mit P48-Phantomspeisung an. Verwenden Sie den 3-stelligen Schiebeschalter: links (grün), Mitte (orange), rechts (blau). Eine LED der entsprechenden Farbe zeigt die Auswahl an.

Was ist der Unterschied zwischen den drei Filtereinstellungen?

Der grüne Filter betont die Bässe für einen kraftvollen Klang, ideal für eine offene Bassdrum. Der orange Filter ist ein Mittenfilter für einen Retro-Sound. Der blaue Filter betont Bässe und Höhen für eine geschlossene Bassdrum, mit Präsenz und Kraft.

Was passiert, wenn ich den Schalter ohne Phantomspeisung verwende?

Ohne Phantomspeisung verhält sich das Mikrofon wie ein Standard-Dynamikmikrofon. Die drei Schalterpositionen haben keine Wirkung auf das Audiosignal.

Wie reinige ich das D12 VR-Mikrofon?

Verwenden Sie ein leicht feuchtes Tuch, niemals nass, um das Mikrofon zu reinigen. Vermeiden Sie Scheuermittel oder Lösungsmittel.

Was ist die beste Position, um eine Bassdrum mit dem D12 VR abzunehmen?

Für einen vollen Klang platzieren Sie das Mikrofon nach Entfernen des Resonanzfells im Inneren der Trommel. Für einen trockeneren Klang und bessere Isolation schieben Sie es weiter hinein. Richten Sie es auf den Schlägel für einen harten Sound oder auf die Ränder für einen weichen Sound.

Ist das D12 VR mit allen Mischpulten kompatibel?

Ja, es hat einen standardmäßigen 3-poligen XLR-Anschluss. Im passiven Modus funktioniert es an jedem Mikrofoneingang. Für die Filter stellen Sie sicher, dass das Pult eine P48-Phantomspeisung bereitstellt.

Welches Zubehör wird mit dem D12 VR mitgeliefert?

Das Mikrofon wird mit einer Transporttasche, einem Frequenzdiagramm und der Bedienungsanleitung geliefert.

Wie entsorge ich das Mikrofon am Ende seiner Lebensdauer?

Zerlegen und trennen Sie Gehäuse, Elektronik und Kabel. Entsorgen Sie jedes Teil gemäß den örtlichen Recyclingvorschriften.

Welche Lastimpedanz wird für das D12 VR empfohlen?

Die empfohlene Lastimpedanz liegt über 1 000 Ohm, um optimale Leistung zu gewährleisten.

BEDIENUNGSANLEITUNG D12 VR AKG

BEDIENUNGSANLEITUNG 2

Bitte vor Inbetriebnahme des Gerätes lesen!

USER INSTRUCTIONS .... 10

1 Sicherheit und Umwelt 3

Umwelt....3

2 Beschreibung......4

Einleitung ....4

Lieferumfang 4

Optionales Zubehör 4

Kurzbeschreibung ....4

Anschluss / Bedienelemente / Anzeigen 5

Filtereinstellungen....6

3 Anwendung....7

Bass Drum 7

4 Reinigung....7

Mikrofon....7

5 Technische Daten....8

1 Sicherheit und Umwelt

ACHTUNG

Beschädigungsgefahr

Überprüfen Sie bitte, ob das Gerät, an das Sie das Mikrofon anschließen möchten, den gültigen Sicherheitsbestimmungen entspricht und mit einer Sicherheitserdung versehen ist.

Umwelt

- Am Ende der Lebensdauer des Produkts trennen Sie Gehäuse, Elektronik und Kabel voneinander und entsorgen Sie alle Komponenten gemäß den dafür geltenden Entsorgungsvorschriften.

- Die Verpackung ist wiederverwertbar. Entsorgen Sie die Verpackung in einem dafür vorgesehenen Sammelsystem.

2 Beschreibung

Einleitung

Vielen Dank, dass Sie sich für ein Produkt von AKG entschieden haben. Bitte lesen Sie die Bedienungsanleitung aufmerksam durch, bevor Sie das Gerät benützen, und bewahren Sie die Bedienungsanleitung sorgfältig auf, damit Sie jederzeit nachschlagen können. Wir wünschen Ihnen viel Spaß und Erfolg!

Lieferumfang

• D12 VR
- Transporttasche
- Frequenzblatt
- Bedienungsanleitung

Optionales Zubehör

Optionales Zubehör finden Sie im aktuellen AKG-Katalog / Folder oder auf www.akg.com. Ihr Händler berät Sie gerne.

Kurzbeschreibung

Das D12 VR ist ein dynamisches Großmembran-Mikrofon mit nierenförmiger Richtcharakteristik. Es wurde speziell für die Abnahme von Kick-Drum entwickelt und besitzt dafür eine sehr dünne und dadurch leichte Membran, die hervorragend mit tiefen Frequenzen arbeiten kann.

Das Mikrofon besitzt einen Schalter mit dem Sie Filtereinstellungen vornehmen können. Ohne Phantomspeisung wird Ihnen der pure Klang der Schallquelle geliefert. Mit eingeschalteter Phantomspeisung gibt es 3 am Mikrofon schaltbare Aktivfilter-Voreinstellungen für eine schnelle Anpassung an die jeweiligen Anforderungen bei der Kick-Drum Abnahme. Die Lautstärke wird dabei automatisch um 10 dB abgesenkt.

Arbeitsweise des aktiven Filters:

Die Art der Verwendung eines aktiven elektronischen Filters in einem dynamischen Mikrofon ist eine von AKG patentierte Lösung. Den notwendigen Strom dazu "Phantom Power" liefert das angeschlossene Mischpult. Das Funktionsprinzip des Filters ist die eines analogen Rechners mit einer Transformator-Schaltung. Dabei werden die zu bearbeitenden Frequenzen über eine Filterschaltung geführt und anschließend zum Nutzsignal im Transformator addiert oder subtrahiert. Die Unterschiede in den Anschlussimpedanzen sind somit ausgeblendet und das Ergebnis ist immer ein perfekter Sound unabhängig vom angeschlossenen Audiogerät. Das Klangergebnis ist besonders eindrucksvoll bei Signalspitzen wo der Transformator seine Stärken ausspielen kann.

Anschluss / Bedienelemente / Anzeigen

• 3 poliger XLR Adapter
• 3-stufiger Schiebeschalter
- 3 farblich unterschiedliche LED Anzeigen der jeweiligen Schalterposition

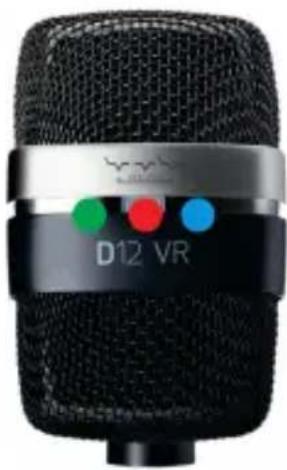

Filtereinstellungen

a Wird das D12 VR nicht mit Phantomspeisung versorgt, arbeitet es wie ein herkömmliches dynamisches Mikrofon. Keine der 3 Filtereinstellungen hat einen Einfluss auf das Audiosignal.

b Wenn Sie die Phantomspeisung aktivieren (P48V) können Sie mit einem 3-stufigen Schalter jeweils einen der 3 Filter-Voreinstellungen auswählen. Die Lautstärke wird dabei automatisch um 10 dB reduziert.

1) Links: (grün)

Mittenfilter wie Pos. 2 Mitte, zusätzlich Bassanhebung bringt eine druckvolle Wiedergabe

Empfehlung: sehr geeignet für offene Kick-Drum

2) Mitte: (rot)

Mittenfilter ist aktiv und macht Platz im Mix für andere Instrumente

Empfehlung: Vintage Sounds

3) Rechts: (blau)

Mittenfilter wie Pos. 2 Mitte, zusätzlich Bass- und Höhenanhebung bringt die druckvollste und präsenteste Kick-Wiedergabe

Empfehlung: sehr geeignet für geschlossene Kick-Drum

Die jeweilige Position wird gut sichtbar durch eine LED angezeigt und ist somit auch in der Kick-Drum positioniert klar erkennbar.

Man ist sich allgemein darüber einig, dass es für die Abnahme der Bassdrum von Vorteil ist, das Resonanzfell zu entfernen. Einen vollen Trommelklang erhält man, indem man das Mikrofon von außen in die Trommel hineinschauen lässt. Einen weniger trommelartigen, trockeneren Klang kann man dadurch erzielen, dass man das Mikrofon immer weiter in die Trommel hineinschiebt, wodurch zusätzlich bessere akkustische Abschirmung gegenüber den übrigen Schlagzeugkomponenten gewährleistet ist. Richtet man das Mikrofon in einer Linie mit dem Schlägel aus, kommt ein härteres Klangbild zustande, das schließlich zum "Klick" wird, wenn das Mikrofon nur mehr etwa 2 bis 3 cm vom Anschlagpunkt des Schlägels am Fell entfernt ist. Wird das Mikrofon nicht entlang dieser Achse und mehr auf den Schlagfellrand hin ausgerichtet, ergibt sich ein weicherer Klangcharakter.

4 Reinigung

Mikrofon

- Reinigen Sie die Gehäuseoberfläche des Mikrofons mit einem mit Wasser befeuchteten Tuch.

5 Technische Daten

Akustische Arbeitsweise: dynamischer Druckgradientenempfänger

Richtcharakteristik:	Niere
Übertragungsbereich:	17 - 17.000 Hz (±2 dB)
Empfindlichkeit bei 1000 Hz passiv: 1,2 mV/Pa ± -58 dBV
Elektrische Impedanz bei 1000 Hz: < 200 Ohm
Empfohlene Lastimpedanz: > 1.000 Ohm
Grenzschalldruck für 0,5 % Klirrfaktor: 164 dB SPL
Zulässige klimatische Verhältnisse:	Temperaturbereich: -10 °C - +70 °C rel. Luftfeuchtigkeit bei +20 °C: 90 %
Steckerart: 3-poliger Standard XLR-Stecker
Steckerbelegung:	Pin 1: Pin 2: AF (in phase) Pin 3: AF (out phase)
Gehäusematerial:	Metall
Oberfläche: vorderes Gitter: glänzend verzinkt Nickel matt hinteres Gitter: matt schwarz
Abmessungen (H x B x T):	125 mm x 101 mm x 66 mm
Gewicht:	500 g

Dieses Produkt entspricht den in der Konformitätserklärung angegebenen Normen. Sie können die Konformitätserklärung auf http://www.akg.com oder per E-Mail an [e-mail] anfordern.

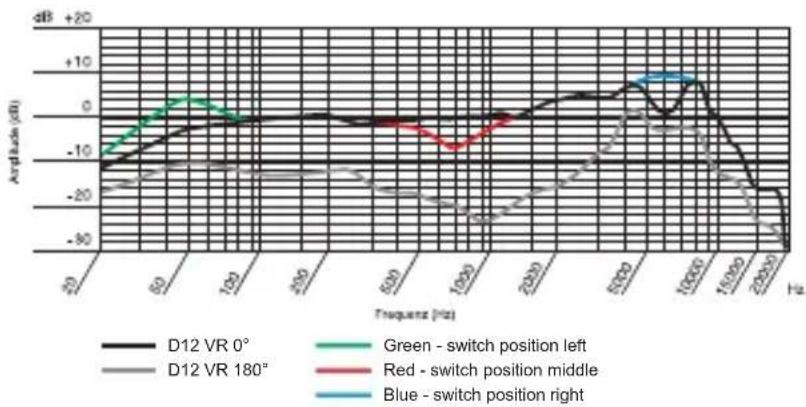

Frequenzkurve

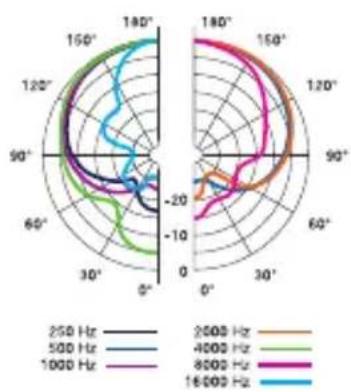

Polardiagramm
