Tipo de produto	Microfone condensador autopolarizado
Marca	AKG
Modelo	C 319 B (C 391 B)
Princípio acústico	Microfone de gradiente de pressão
Diretividade	Cardióide (cápsula CK 91 incluída)
Faixa de frequência	20 Hz – 20 000 Hz ±2 dB
Sensibilidade (a 1 kHz)	10 mV/Pa ±1 dB, ou -40 dBV/Pa
Impedância elétrica	≤200 ohms
Impedância de carga recomendada	≥1000 ohms
Ruído equivalente (CCIR 468-2)	26 dB
Ruído equivalente ponderado A	17 dB-A
Relação sinal/ruído (ponderado A)	77 dB
Nível máximo de pressão sonora (1 kHz, 1% DHT)	132 dB SPL (sem atenuação) / 142 dB SPL (com atenuação -10 dB)
Alimentação	Fantasma 9 a 52 V conforme DIN 45596
Consumo de corrente	≤2 mA
Atenuação comutável	-10 dB
Filtro passa-altas (corte baixo)	Comutável, frequência de corte 75 Hz (-3 dB), inclinação 12 dB/oitava
Conector	XLR 3 pinos (IEC)
Dimensões	19 mm Ø × 147 mm
Peso líquido	115 g aproximadamente
Material do corpo	Latão, acabamento cinza fosco
Temperatura de operação	-20°C a +60°C
Umidade relativa admissível	99% a +20°C, 95% a +60°C
Acessórios incluídos	Suporte elástico SA 40, para-brisas W 90 (espuma)
Manutenção e limpeza	Limpeza das superfícies com álcool; para-brisas lavável com água e detergente suave

Perguntas frequentes - C 319B AKG

Como ligar o AKG C 319 B?

O microfone conecta-se a uma entrada de microfone equipada com alimentação fantasma (9-52 V). Use um cabo XLR 3 pinos padrão. Certifique-se de que a alimentação fantasma esteja ativada antes de conectar o microfone.

Qual alimentação fantasma usar para o C 319 B?

A alimentação fantasma deve estar entre 9 e 52 V, conforme a norma DIN 45596. Valores comuns são 12, 24 ou 48 V. O consumo é inferior a 2 mA.

Como trocar a cápsula do C 319 B?

A cápsula fixa-se no módulo SE 300 B por um sistema de baioneta. Para retirá-la, gire a cápsula no sentido anti-horário com um movimento seco. Para instalar uma nova, alinhe as marcas e gire no sentido horário até ouvir um clique.

O que fazer em caso de ruídos de manuseio?

O C 319 B é projetado para ser insensível a ruídos de manuseio graças ao seu diafragma leve e corpo metálico. Use o suporte elástico SA 40 fornecido para reduzir vibrações sólidas.

Como usar a atenuação de -10 dB?

Um interruptor no microfone permite atenuar o sinal de saída em 10 dB. Ative-o para fontes sonoras muito potentes (pressões sonoras elevadas) ou se a entrada do seu pré-amplificador saturar.

Como limpar o microfone AKG C 319 B?

Limpe as superfícies externas com um pano embebido em álcool. O para-brisas de espuma lava-se com água morna e detergente suave; deixe secar completamente antes de recolocá-lo.

Quais cápsulas são compatíveis com o módulo SE 300 B?

O módulo SE 300 B aceita todas as cápsulas do sistema C 390: CK 91 (cardióide), CK 92 (omnidirecional), CK 93 (hipercardióide), CK 94 (bidirecional), CK 97-O (omnidirecional miniatura), CK 97-C (cardióide miniatura) e CK 98 (canhão). O C 319 B vem com a CK 91.

Qual é a diretividade do microfone?

O microfone fornecido possui uma cápsula cardióide (CK 91). Isso significa que ele capta principalmente os sons vindos da frente e atenua os de trás (180°). Você pode trocar a cápsula para obter outras diretividades.

Como reduzir ruídos de sopro ou ronco?

Use o filtro passa-altas comutável integrado. Ele atenua as frequências abaixo de aproximadamente 75 Hz com uma inclinação de 12 dB/oitava. Um bom posicionamento do microfone e o uso do para-brisas também ajudam.

Onde baixar o manual completo do AKG C 319 B?

O manual completo (56 páginas) está disponível gratuitamente em PDF no nosso site notice-facile.com. Você pode baixá-lo diretamente na seção dedicada a este modelo.

MANUAL DE UTILIZADOR C 319B AKG

O Sistema C 390 é umSYSTEMA completamente modular que pode ser adaptado de forma muito pratica e economica as exigência da industries de sonorização, gravação e de cinema. Oferecido ao engenheiro de sommericanos de microfones intercambiaveis que podem ser misturados e combinados de variedas forme para qualquer aplicação aceitavel.

Descrição:

O Sistema C 390 consiste de um alimentador/modulo Basicsico universal (SE 300 B), 8 capulas microfONicas differentes e various acessórios intercambiáveis para combinar com uma grande variedade de aplicações. Uma visão do Sistema Completely é muitoido no final.

As seguiñes caractécticas principales são:

• Construção mecânica robusta
  Baixorudo
• Baixoconsumode corrente
• Alta confiabilitadede operacao
• Conexão de capsaula de baixa impedência
• Irá operar até 60^ C sobre 95% de umidade relativa
• Atenuação comutavel com posicao 0 e -10 dB (veja fig. 1)
• Estabilitadede longa vida extendida
• Estágio de saía sem transformador
• Alimentado por qualquer fonte de alimentacao phantom power padrão de acordo com a norma DIN 45596
• Baixa distortionação mesmo à altos SPL
• Filtro de graves incorporeal com inizio em 100Hz (veja fig. 1)

Fig. 1

O C 391 B é distribuído com os següntes modulos e acessórios:

• SE 300 B[móulo alimentador/de saía]
  CK 91 capsa de microfone unidirectional com resosta cardioide
  W 90 paravento tipo espuma
  SA 40 adaptor de estante universal

O microfone aparena ruido de Manipulação extremamente baixo devido a sua membrana de baixa densidade e acabamento linear do corpo, baixa sensibilidade à interferência de RF, é IRA Functionar sobre quase qualier condição de vida ao design confiavel e moderado. A atenuação comutavel do nível de saída em 10 dB é especialmenteutil em connexo com elevado SPL ( quando uso em proximidade de fontes sonoras de alta energia) e usingo estagios de entrada de amplificadores ou mixer com capacidade limitada de nível de entrada. Por outro lado, se produz uma sobrecarga antes do ponto maior de distortiondo microfone ter sido alcancado. Oriters de atenuação de graves reduz o risco de distortion em baixas frequências.Esta CHARACTERistica é especialmenteutil para impedir distorções de baixa frequência occasionadas por vibração de palco ou ruido de vento. A curva de atenuação do filtró de graves é de mais ou menos 12 dB/oitava compointo de corte centrado em mais ou menos 75 Hz.

Trocando osmericanos:

Todas as casulas podem ser connectadas ao modulo alimentador por uma conexão na baioneta. Consequentemente, uma<rapida, segura e fácil troca dosmericanos pode ser feita. As capsalas oumericanos acessos rigoros são connectadas no modulo alimentador em apenas uma单一 posicao. Assim que as两大 partes estejam posicionadas uma leve torção para a direita é requerida até que ele encaixe (veja as figs. 2a, 2b). As capsalas podem ser tiradas do modulo alimentador uma leve torção para a esquerda.

Aplicações:

Osmericanos do Sistema provém ao usuario com a flexibilitação para trabalho em uma ampla variedade de aplicações. Apenas podem listar uma limitada seleção por causa do espaço.

A) SeLECTION de capulas para ajuste em diferentes situacoes acústicas:

CK 91 - Capsula de Microfone Cardioide

Capsaule cardioide clássica ajustavel para todos os propósitos gerais onde uma relaçãorente-reverso érequireida.

CK 92 - Capsula de Microfone Omnidirectional

Esta capsa é bastante apropriadapara gravações de coral e solistase estudios de TV.Reporteres también poder se beneficiar da ausência inerente deefeito de proximidade.

CK 93 - Capsula de Microfone Hipercardioide

O design e construção é bastante similar ao CK 91. A capsaça está acúscisamente sintonizada para responça polar hipercardióide. Resultando em uma maior direitividade e oferecendo a vantagem de melhor separação em trabalho de gravação multicanal e uma maior seguranca em situações de realimentação acústica.

CK 94 - Capsula de Microfone Figura Oito

Esta capsaula provém alta rejeção de som lateral (±90° fora do eixo) e é consequentemente bem apropriadna paraarethvitas e dramas teatrais. Em conexão com um segudo microfone com responta cardioide, hipercardioide ou omnidireconal, uma combinacao M/S pode ser fácilmente formada ou usada.

CK 97-O - Capsula de Microfone Omnidirectional Miniatura

Um versátil microfone miniatura de(PC)pequenas dimensoes com responsta omnidirecional. A capsaIpe ser usada geralmente para aplicacoes VOCais, mas pode ser tambem usada para gravar instrumentos musicais.

CK 97-C - Capsula de Microfone Cardioide Miniatura

Esta capsaula pode ser usada em qualquer lugar onde o microfone nao deva ser visto na pena de gravacao. Ela possui uma responça cardioide uniforme e irá proportionar gravações sem porco excessiva de rever

beração. Ela irá proportionar también sonorização segura ante realimentação acústica.

CK 98 - Capsula de Microfone Short Shotgun

Esta capsaula apareça uma boaSolutione entre a longitude do tubo e a direitividade resultanta. O reultado irá justIFICAR a operação esta capsaula em和地区 de aplicações totalmente differses como这部电影, TV, palco ao ar livre e video. Ela mesmo irá funcional bem quando uma elevada separação acústica entre algumas instrumentos érequireda sem paredes de separação acústica.

B) Usando o cabo prolongador MK 90/3 + H 98

Este acesssorio permite ao engenheiro de som em travaíhos de这部电影, TV e teatro'utilizar as capsalas relativamente preocupas separadas espacialmente dosmericanos para meio de uma connexão de cabo altoamento flexivel. As seguições ilustrações minhaagens exemplos de como o set de cabo pode serutilizando.

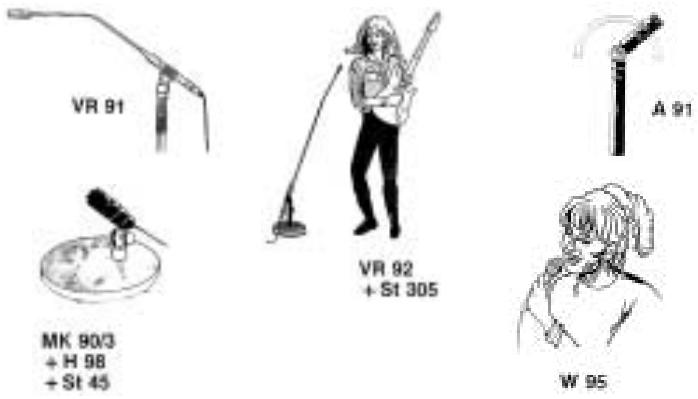

C) A'utilização dos acessórios restantes do Sistema é muito dificuldou ser seguides ilustrações

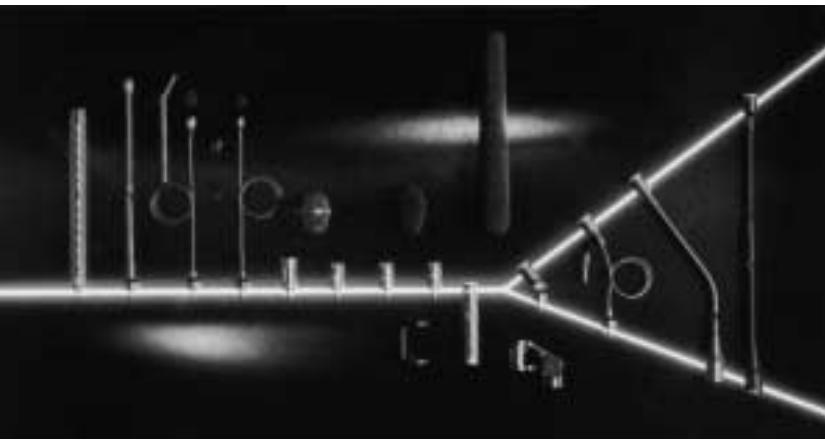

Acessórios Incluidos:

Acessórios Opcionais:

a) Acessórios do Sistema C 390

A 91: Articulador com ângulo de articuição de ± 90^ do eixo do microfone com paradas intermediarias

MK 90/3 + H 98: Cabo de 3 m e adaptor de suporte

VR 91: Tubo de prolongação angulado de 350 mm

VR 92: Tubo de extensione de 1,2 m com gooseneck curto na ponta da capsa. O VR 92 inclui o adaptador SA 18/1 B

W 95: Grade antivo to com forração de espuma dupla para as capu- las CK 91,CK 92 e CK 93

b) Mais acessórios optionais

B 18: Fonte alimentada por bateria para um microfone

H 10: Barra metalica estéreo com dustência varavel entre o microfone de 35 à 78 mm

H 30: Suspência elastica

H 38: Suspensoria特殊情况 apropriadapara montagem de camera de video/filme
H 52: Jogo de fiação estéreo para'utilisation de两大 capulas do sistema em XY (coincidência), técnica M/S ou ORTF
N 62 E: Unidade de fonte de AC para alimentacao de bois microfones
N 66 E: Unidade de fonte de AC para alimentacao de seis microfones
SA 18/1 B: Adaptador de suporte todo em metal para montagem especialmente firme do microfone
SA 38/H: Adaptador de suporte giratorio desenhado para montagem do H 38
St 45: Tripode de mesa
St 46: Tripode mesa(PC) para capulas de microfones separadas
St 305: Tripode mesa pesado com pedestal redondo anti-choque

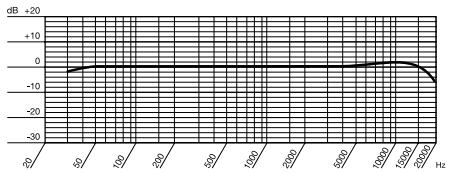

Curva de Freqência de Resposta: Resposta Polar:

Técnica de Alimentação:

O MODULE de alimentação/saida pode ser alimentado de fonte de alimentação phantom power de acordo com a DIN 45596. Este padrão espeçica uma voltagem positiva de 12, 24 ou 48 V nas linhas de audio contra a blindagem do cabo. Os seguides esquemas de conexão são sugeridos:

1. Circuito incorporeando um transformador de entrada com pino central (não aterrado):

1. Circuito incorporeando um transformador de entrada sem pino central (não aterrado):

1. Se apenas as entradas dos amplificadores de entrada está aterradas ou não existem transformadores de entrada disponible, ou capacitores ou transformadores OPCIONais tem podem ser instalados nas linhas de audió a fim depreventar qualquer fuga de corrente para dentro do circuito de entrada.

Os componentes na ultima figura podem ser fácilmente e economically acrescentados na maior dos circuitos de entrada existentes e evita a@aquisicao de alimentadores externos.

Os seguiñes valores padrões para Rv (ou 2 x Rv) são padronizados:

+ UB	Rv	2 x Rv
12 V ± 2 V	330 Ω	680 Ω
24 V ± 4 V	680 Ω	1200 Ω
48 V ± 4 V	3300 Ω	6800 Ω

Nota:

Os resistores 2 x Rv não deben exceeder 0,5 % de tolerência a fim de satisfazer osrequireimentos de simetria.

Dicas de Limpeza:

Todas as superficies poder ser seguramente limpas com alcool industrial ou normal. A espuma do paraventodeera ser occasionale lavada com sabao neutro.

Especificações do C 391 B:

Principio de funciona elétrico:	Microfone condensador autopola- rizado
Principio de funciona acústico:	Receptor grande de pressão
Padrao Polar:	Cardióide
Região de Freqência:	20-20.000 Hz ±2 dB da curva de frequência nominal
Sensibilidade à 1000 Hz:	10 mV/Pa±-40 dBV re. 1 V/Pa
Impedência Elétrica:	≤200 ohms
Impedência deoga recomendada:	≥1000 ohms
Nivel de pressão sonora equivalente de acordo com DIN 45405 (CCIR 468-2):	26 dB
Nivel de pressão sonora equivalente de acordo com DIN 45412 (A-Weighted):	17 dB-A
Relação S/N em ref. à 1 Pa (A-Weighted):	77 dB
Nivel de pressão sonora Tmaxima:	80 Pa±132 dB SPL à 1000 Hz, 2000 ohms energia de impedência e 1 % THD 250 Pa±142 dB SPL com pré- atenuação de 10 dB
Região de temperatura de operação:	-20°C à +60°C
Nivel de umidade aceitavel:	99 % à +20°C 95 % à +60°C
Alimentação:	9-52 volts d.c. de acordo com DIN 45596
Consumo de corrente:	≤2 mA
Dimensões:	19 mm Ø x 147 mm
Peso liquido:	aprox. 115 g
Material:	metal
Acabamento:	cinza opaco
Conector:	tip XLR 3 pinos
Conexões:	de acordo com IEC

Visão geral doSYSTEMAcompto:
