C 319B - Microfono AKG - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo C 319B AKG in formato PDF.
| Tipo di prodotto | Microfono a condensatore autopolarizzato |
| Marca | AKG |
| Modello | C 319 B (C 391 B) |
| Principio acustico | Microfono a gradiente di pressione |
| Direttività | Cardioide (capsula CK 91 inclusa) |
| Gamma di frequenza | 20 Hz – 20.000 Hz ±2 dB |
| Sensibilità (a 1 kHz) | 10 mV/Pa ±1 dB, ovvero -40 dBV/Pa |
| Impedenza elettrica | ≤200 ohm |
| Impedenza di carico raccomandata | ≥1000 ohm |
| Rumore equivalente (CCIR 468-2) | 26 dB |
| Rumore equivalente ponderato A | 17 dB-A |
| Rapporto segnale/rumore (ponderato A) | 77 dB |
| Livello max. di pressione acustica (1 kHz, 1% DHT) | 132 dB SPL (senza attenuazione) / 142 dB SPL (con attenuazione -10 dB) |
| Alimentazione | Phantom 9 a 52 V secondo DIN 45596 |
| Consumo elettrico | ≤2 mA |
| Attenuazione commutabile | -10 dB |
| Filtro taglia-basso | Commutabile, frequenza di taglio 75 Hz (-3 dB), pendenza 12 dB/ottava |
| Connettore | XLR 3 pin (IEC) |
| Dimensioni | 19 mm Ø × 147 mm |
| Peso netto | circa 115 g |
| Materiale del corpo | Ottone, finitura grigio opaco |
| Temperatura di funzionamento | -20°C a +60°C |
| Umidità relativa ammissibile | 99% a +20°C, 95% a +60°C |
| Accessori inclusi | Adattatore elastico SA 40, paravento W 90 (schiuma) |
| Manutenzione e pulizia | Pulizia delle superfici con alcol; paravento lavabile in acqua con detergente delicato |
Domande frequenti - C 319B AKG
Domande degli utenti su C 319B AKG
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Microfono in formato PDF gratuitamente! Trova il tuo manuale C 319B - AKG e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. C 319B del marchio AKG.
MANUALE UTENTE C 319B AKG
IlsystemaC390eunystemacompleteingradodiadeguarsi inmode estremamente practico ed economico alle esigenze dell'industria dei dischi, della sonorizzazione e del film che cambiano continuamente. Con questo systema i tecnici del suono hanno a disposizione tutta una gamma di moduli microfonici che, combinati tra di loro, divertano microfoni con qualita da studio "tagliati su misura", per tutte le applicazioni desiderate.
Descrizione:
IlsystemaC390 ècompostodi un alimentatoreuniversalis/modulo d'uscita SE 300 B,di8capsule microfoniche diverse noch di accessori facilitamente combinabili,per poter far fronte a tutte lesituazioni d'uso.Un'illustrazione delsystemaglobale figura alla fine dellepresentiistruzioni.
Le caratteristiche principal delsystema sono:
- robusta meccanica
- ridotto consumo di corrente
- collegamento capsula a bassa impedenza
attenuazione incorpora insertibile dell'amplificazione di 10 dB (v. fig. 1) - stadio d'uscitaenza trasformatore
- ridotte distorsioni sono ad alta pressione sonora
- poco rumore proprio
- alta sicurezza d'impiogo
- funzionamentolescionei fina a 60^ e 95 % umidità relativaddell'aria
- eccezionale stabilità nel tempo
- alimentazione con agli dispositivo di alimentazione phantom secondo DIN 45596
- filtro bassi incorporeto con punto d'insertione del filtro a circa 100Hz (v. fig. 1)

Fig. 1
II C 391 B è composto dei seguenti moduli e componenti:
- SE 300 B - alimentatore/modulo d'uscita
CK 91 - capsula microfonica con direttività cardioide, independente alla frequenza
W 90 - antisoffio in spugna sintetica
SA 40 - collegamento universale per supporto
Grazie alla sua membrana leggera, il microfono è estremamente insensible contro i rumori da manipolazione. Ulteriari caratteristiche sono il corpo interamente metallico e la consequencese ridotta sensibilità nei confronti di disturbi ad alta frequenza nonché l'impiego sono problemi a quasi tutte le condizioni, grazie alla provata costruzione tradizzionale. L'attenuazione inseabile del segnale d'uscita di 10 dB è di particolarevantaggio quando si lavora con alte pressioni sonore (impiego del microfono nell'immediata vicinanza di fonti sonore ricche d'energia) e in caso di stadi d'ingresso di amplificatori o mixers con livello d'ingressomassimo limitato, perché altrimenti si verifica un sovraccarico più inquesti stadi collegati perché si utilizzin in piano la possibilità dimodulazione del microfono. L'attenuazione dei bassi che può venir insertita sul microfono aiuita inoltre ad evitare le distrosioninellesfrequenze più basse che possono essere causate casualmentep.e. da vento o ronzio. La transconduttanza del filtrto ammonta a circa 12 dB/ottava; la frequenza limite (punto - 3 dB) si trovava a circa 75Hz
Manipolazione:
Le capsule sono collegate all'alimentatore/modulo d'uscita con un semplice innesto a balionetta. Cio permette di sostituire le differenti capsule in modo sicuro, rapido e senza problemi,anche alla vista, p.e.in vari oscurati.
Le capsule rispettovamente gli altri accessori sono venir uniti all'alimentatore solo in una posizione. Quindi, con una breve e forte rotazione destrosa, alla fine della quale si除去 un dato "clic", il modulo viene portato nella posizione definitiva (v. figg. 2a, 2b).
Con una breve rotazione sinistrorsa la capsula può essere staccata, in modo alrettanto semplice, dall'alimentatore.


Impieghi:
Con i nostri moduli e accessori delsystema si possono affrontare molte- plici situazioni specifiche. Per motivi di spazio ne riportiamo qui di seguito solo alcuni esempi:
A) Scelta di moduli di capsule per adeguarsi a condizioni e compiti acustici differenti:
CK 91 - Capsula microfonica cardioide
Capsula microfonica classica con direttività cardioide; impiego univers- sale per tutte le applicazioni in cui è richiesta una buona attenuazione dal lato posteriore (180^)
CK 92 - Capsula microfonica omnidirezionale
Capsula microfonica con direttività omnidirezionale per l'impiego in reportages o per riprese di canto corale o solistico dello studio audio o teileviso. Per motivi fisici, la curva delle frequenze della capsa non dipende dalla distance (effetto di prossimità), il che è spessovantagioso negli impieghi di cui sopra.
CK 93 - Capsula microfonica ipercardioide
La sua struttura assomiglia a quella della CK 91, ma la capsula è impostata acusticamente in modo tale da presenterare una direttività ipercardioco uniforme. Ne risultata un maggiore fattore di direttività in confronto con la capsula microfonica cardioso. Ciò offrevantaggi per le registrazioni a più canali (dovuti alla migliorie separazione laterale), oppure per la sonorizzazione (dovuti alla maggiore sicurezza contro il feedback).
CK 94 - Capsula microfonica a figura diutto
Questa capsula microfonica si distinguue per la reiezione particolarmente buona dei suoni provenienti dai lati e può essere impiegata quando in modo vantagegioso per interviste o riprese di radiodrammi. Usando un secondo microfono della series con direttività cardioide, ipercardiode od omnidirezionale, esta capsula può essere impiegata per la combinazione segnale centrale - segnale laterale (tecnia M/S).
CK 97-O - Capsula microfonica omnidirezionale in miniatura
Un microfono in miniatura dall'impiego universale e dalle dimensioni ridottissime, con direttività omnidirezionale. Puede essere impiegato non solo per la ripresa della parola, maanche per la ripresa acustica di strumenti musicali.
CK 97-C - Capsula microfonica cardioide in miniatura
Questo microfono in miniatura può essere impiegato in tutti chei casi dove è importante che il microfono, durante la registrazione, sia poco vistoso oppure completeness invisibile. Nonostante queste caratteristiche, la direttività del microfono è tale da garantire che la registrazione è libera daccessiva riverberazione ambientale e che la sonorizzazione può essere effettuata con grande sicurezza contro il feedback.
CK 98 - Capsula a mezzo fucile
Questa capsula a mezzo fucile rappresenta un buon compromesso tra lunghezza del tubo e direttività. In tal modo, la capsula si presta molto bene per le riprese sonore in film e tv, per gli impleghi in palcoscenico e all'aperto nonché per tutti quei casi dove è necessaria una netta separazione tra i singoli strumenti, alla paretì separatoriie acustiche addizzionali.
B) Impiego del set di cavi MK 90/3 + H 98
Questo accessorio permetteagli ingegneri audio degli studi cinematografici e teletivizi dei teatri di impiegare, mediating un collegamento a cavo altoamente flessibile, le capsule microfoniche relativamente piccole separatamente dai preamplificatori microfonici delle dimensioni assai più grandi. Riportiamo qui di seguito alcuni esempí d'impeggo:

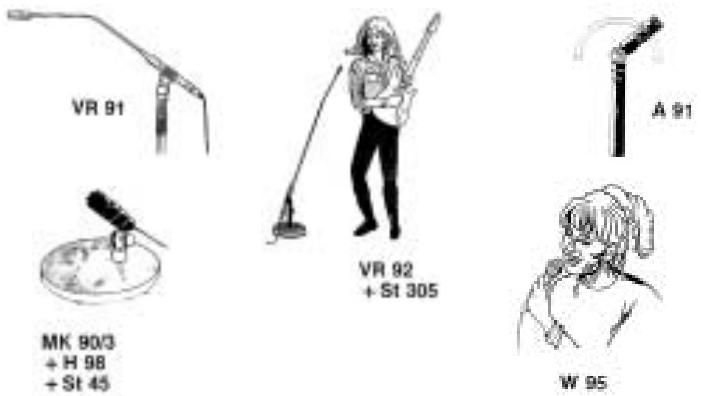

C) L'impiego degli altri accessori risultata delle seguenti figure:

Accessor in dotazione:
SA 40 Collegamento elastico per supporto W 90 Antisoffio in spugna sintetica (solo per il C 391 B)
Accessoriraccomandati:
a) Accessori del sistema:
A 91: Giunto con angolazione regolabile di ± 90^ dall'asse microfonica
MK 90/3 + H 98: cavo adattatore da 3 m, incluso il collegamento per supporto/sospensione
VR 91: Estensore da 350 mm per la separazione di tutte le capsule dellaserie dall'alimentatore/modulo d'uscita
VR 92: Come VR 91, perché provvisto di un breve collo di cigno, e lungo 1,2 m
W 95: Antisoffio interamente metallico con doppio rivestimento in spugna sintetica per le capsule CK 91, CK 92 e CK 93
b) Accessori del programma generale di produzione:
B 18: Alimentatore a batteria per un microfono
H 10: Barra interamente metallica per riprese stereo con distance regolabile tra i microfoni da 35 a 78 mm
H 30: Supporto elastico antiurto
H 38: Supporto elastico per I'impiego del microfono su cineprese o videocamere
H 52: Sospensione per registrazioni stereo per l'impiego molto vistoso di due capse. Consente registrazioni ad angolo coincidente (XY) o quasi coincidente (technica combinazione segnale centrale/segnale laterale o technique ORTF)
N 62 E: Alimentatore per due microfoni
N 66 E: Alimentatore per 6 microfoni
SA 38/1 B: Collegamento per supporto interamente metallico per il fissaggio particolarmente stabile del microfono
SA 38/H: Collegamento per supporto girevole con sospensione elastica H 38
St 45: Supporto miniaturizzato da tavolo
St 46: Supporto miniaturizzato per l'impiego delle capsule separate
St 305: Pesantissimo supporto da ravolo con base rotonda e strato di gomma per l'ammortizzazione delle vibrazioni meccaniche

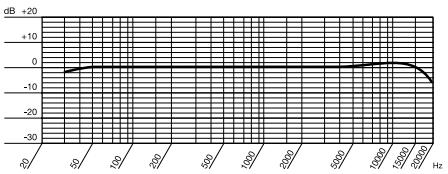

Curva delle frequenze:

Diagramma polare:
Alimentazione:
L'alimentatore/modulo d'uscita può essere stata con fonti d'alimentazione phantom secondo DIN 45596. Questa norma prescrive una tensione positiva di 12, 24 o 48 V applicata alle linee a bassa frequenza contro la schermatura del cavo.
Si raccomandano i seguenti schemi di collegamento:
- Collegamento con trasformatore d'ingresso con presa mediana (senza terra):

- Collegamento con trasformatore d'ingressoswana presa mediana (senza terra):

- Se gli ingressi dell'amplificatore sono collegati a terra o se non esiste una trasformazione d'ingresso, bisogna inseire condensatori o trasformatori additionali nelle linee a bassa frequenza, per impedire che lo stadio d'ingresso venga perturbato da correnti di dispersione.

C=100F.R=10kohms

Questo collegamento può essere iniziare in quasi tutte le circuitazioni esistenti in modo molto semplice ed a prezzo conveniente e risparmia l'acquire di alimentatori esterni.
Valori standard per Rv (oppure 2 x Rv):
| + UB |
| 12 V ± 2 V |
| 24 V ± 4 V |
| 48 V ± 4 V |
| Rv | |
| 330 | Ohm |
| 680 | Ohm |
| 3300 | Ohm |
| 2 x Rv | |
| 680 Ohm | |
| 1200 Ohm | |
| 6800 Ohm |
Nota:
Il valore delle resistenze 2 x Rv dovrebbe aggirarsi entro una tolleranza dello 0,5% almeno, per soddisfare le esigenze di simmetria richieste.
Indicazioni per la pulizia:
Tutte le superfici possono venir pulite di quando in quando alla problema con spirito (industriale) o alcool. L'antisoffio in spugna sintetica viene pulito preferibilmente con una blanda soluzione detersiva ed è pronto all'uso appena asciugato.
Dati tecnici del C 391 B:
| Principio elettrico: | Microfono a condensatore, auto-polarizzato |
| Principio acustico: | Microfono a grado di pressione |
| Risposta in frequenza: | 20–20.000 Hz ±2 dB alla curva nominale |
| Sensibilità a 1000 Hz: | 10 mV/Pa-40 dBV riferito a 1 V/Pa |
| Impedenza elettrica: | ≤200 Ohm |
| Impedenza di carico raccommandata: | ≥1000 Ohm |
| Livello del rumore equivalente secondo DIN 45405 (CCIR 468-2): | 26 dB |
| Livello di pressione acustica equivalente secondo DIN 45412 (ponderazione A): | 17 dB-A |
| Rapporto del livello di rumore riferito a 1 Pa (ponderazione A): | 77 dB |
| Pressione acustica limite: | 80 Pa±132 dB per 1000 Hz, impedenza di carico 2000 Ohm e coeffiente di distorsione armonica dell'1 %; 250 Pa±142 dB con preattenuazione di 10 dB |
| Temperature ammissibili per l'esercizio: | da -20°C fino a +60°C |
| Umidità relativà dell'aria: | 99 % (+20°C), 95 % (+60°C) |
| Tensione d'alimentazione: | 9-52 V, secondo DIN 45596 |
| Consumo: | ≤2 mA |
| Dimensioni: | diam. 19 mm x 147 mm |
| Peso: | circa 115 g netti |
| Materiale del corso: | ottone |
| Superficie del corso: | grigio-opaca |
| Connettore: | connettore XLR a 3 poli |
| Cagliaggio del connettore: | secondo IEC |
Questo prodotto risulta conforme alle norma EN 50 082-1

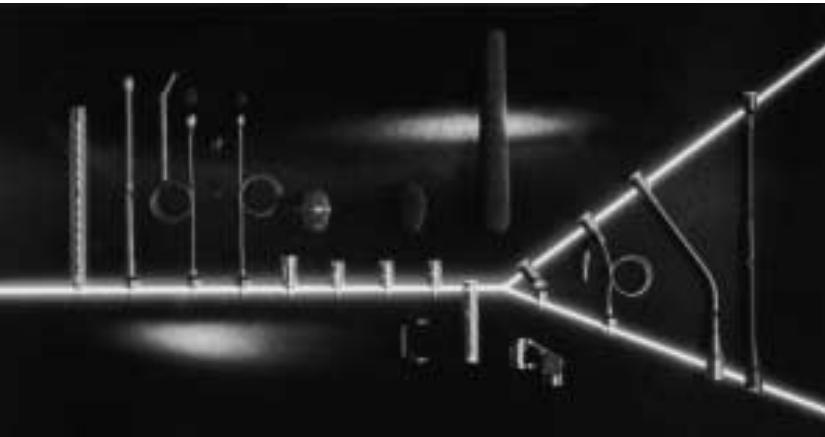

Illustrazione delsystemaglobale:
