Type de produit	Microphone à condensateur autopolarisé
Marque	AKG
Modèle	C 319 B (C 391 B)
Principe acoustique	Microphone à gradient de pression
Directivité	Cardioïde (capsule CK 91 incluse)
Gamme de fréquence	20 Hz – 20 000 Hz ±2 dB
Sensibilité (à 1 kHz)	10 mV/Pa ±1 dB, soit -40 dBV/Pa
Impédance électrique	≤200 ohms
Impédance de charge recommandée	≥1000 ohms
Bruit équivalent (CCIR 468-2)	26 dB
Bruit équivalent pondéré A	17 dB-A
Rapport signal/bruit (pondéré A)	77 dB
Niveau max. de pression acoustique (1 kHz, 1% DHT)	132 dB SPL (sans atténuation) / 142 dB SPL (avec atténuation -10 dB)
Alimentation	Fantôme 9 à 52 V selon DIN 45596
Consommation électrique	≤2 mA
Atténuation commutable	-10 dB
Filtre coupe-bas	Commutable, fréquence de coupure 75 Hz (-3 dB), pente 12 dB/octave
Connecteur	XLR 3 broches (IEC)
Dimensions	19 mm Ø × 147 mm
Poids net	115 g environ
Matériau du boîtier	Laiton, finition gris mat
Température de fonctionnement	-20°C à +60°C
Humidité relative admissible	99% à +20°C, 95% à +60°C
Accessoires inclus	Adaptateur élastique SA 40, bonnette anti-vent W 90 (mousse)
Entretien et nettoyage	Nettoyage des surfaces à l'alcool ; bonnette lavable à l'eau avec détergent doux

FOIRE AUX QUESTIONS - C 319B AKG

Comment brancher le AKG C 319 B ?

Le microphone se branche sur une entrée micro équipée d'une alimentation fantôme (9-52 V). Utilisez un câble XLR 3 broches standard. Assurez-vous que l'alimentation fantôme est activée avant de connecter le micro.

Quelle alimentation fantôme utiliser pour le C 319 B ?

L'alimentation fantôme doit être comprise entre 9 et 52 V, conformément à la norme DIN 45596. Les valeurs courantes sont 12, 24 ou 48 V. La consommation est inférieure à 2 mA.

Comment changer la capsule sur le C 319 B ?

La capsule se fixe sur le module SE 300 B par un système à baïonnette. Pour la retirer, tournez la capsule dans le sens inverse des aiguilles d'une montre d'un mouvement sec. Pour en monter une nouvelle, alignez les repères et tournez dans le sens horaire jusqu'au déclic.

Que faire en cas de bruits de manipulation ?

Le C 319 B est conçu pour être insensible aux bruits de manipulation grâce à son diaphragme léger et son corps métallique. Utilisez l'adaptateur élastique SA 40 fourni pour réduire les vibrations solidiennes.

Comment utiliser l'atténuation -10 dB ?

Un commutateur sur le micro permet d'atténuer le signal de sortie de 10 dB. Activez-le pour les sources sonores très puissantes (pressions acoustiques élevées) ou si l'entrée de votre préampli sature.

Comment nettoyer le microphone AKG C 319 B ?

Nettoyez les surfaces extérieures avec un chiffon imbibé d'alcool à brûler. La bonnette anti-vent en mousse se lave à l'eau tiède avec un détergent doux ; laissez-la sécher complètement avant de la remettre.

Quelles capsules sont compatibles avec le module SE 300 B ?

Le module SE 300 B accepte toutes les capsules du système C 390 : CK 91 (cardioïde), CK 92 (omnidirectionnelle), CK 93 (hypercardioïde), CK 94 (bidirectionnelle), CK 97-O (omnidirectionnelle miniature), CK 97-C (cardioïde miniature) et CK 98 (canon). Le C 319 B est livré avec la CK 91.

Quelle est la directivité du microphone ?

Le microphone livré possède une capsule cardioïde (CK 91). Cela signifie qu'il capte principalement les sons provenant de l'avant et atténue ceux de l'arrière (180°). Vous pouvez changer la capsule pour obtenir d'autres directivités.

Comment réduire les bruits de souffle ou le ronronnement ?

Utilisez le filtre coupe-bas commutable intégré. Il atténue les fréquences inférieures à environ 75 Hz avec une pente de 12 dB/octave. Un bon placement du micro et l'utilisation de la bonnette anti-vent aident aussi.

Où télécharger la notice complète du AKG C 319 B ?

La notice complète (56 pages) est disponible gratuitement en PDF sur notre site notice-facile.com. Vous pouvez la télécharger directement dans la section dédiée à ce modèle.

MODE D'EMPLOI C 319B AKG

Le système C 390 est un système modulaire conçu pour s'adapter d'une manière extrêmement pratique et économique aux exigences en permanente évolution de l'industrie du disque, du film, de la radio et de la sonorisation. L'ingénieur du son dispose désormais d'une gamme complète de modules de microphones combinables pour obtenir, quelle que soit l'application envisagée, un microphone "sur mesure" en qualité studio.

Description:

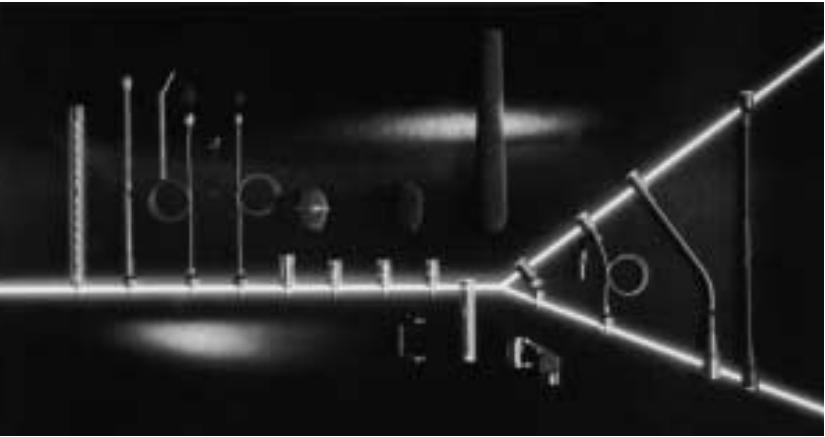

Le système C 390 consiste en un module alimentation-sortie universel (SE 300 B), 8 capsules de microphone différentes ainsi qu'une gamme d'accessoires facilement combinables pour obtenir exactement le micro voulu en toutes situations. Vous trouvez un tableau de l'ensemble du système à la fin de la notice.

Les principales caractéristiques de ce système sont les suivantes:

• construction mécanique robuste
• bruit propre minime
• faible consommation extrême fiabilité
• raccordement de la capsule à basse impédance
• fonctionnement irréprochable jusqu'à C et une humidité relative de 95 %. Atténuation de l'amplification de 10 dB incorporée, commutable. Extrême stabilité à long terme.
• étage de sortie sans transformateur
• Possibilité d'alimentation par toutes sources fantômes selon DIN 45596
• faible distorsion même pour une forte pression acoustique
• filtrage de graves incorporé intervenant à partir de 100Hz (fig. 1)

Fig. 1

Le c 391 b comprend les modules et éléments suivants:

• SE 300 B - module alimentation-sortie CK 91 - capsule de microphone à caractéristique de directivité cardioïde, indépendante de la fréquence W 90 - boule anti-vibra en mousse SA 40 - adaptateur universel pour support

Grâce à la légèreté de son diaphragme, le micro est pratiquement insensible aux bruits de manipulation. Son corps entier en métal réduit à un minimum les perturbations h. f. et sa construction classique et éprouvée permet de l'utiliser sans problème à peu près partout.

L'atténuation de 10 dB du signal de sortie, commutable, est appréciée en particulier lorsqu'on a affaire à des pressions acoustiques élevées (utilisation à proximité immédiate de sources sonores à haute énergie acoustique) ainsi que sur les étages d'entrée d'amplificateurs ou de pupitres de mixage à niveau d'entrée maximum limité, au niveau desquels, sans cette possibilité d'atténuation, interviendrait une surcharge empêchant d'aller jusqu'à la limite de surcharge du micro.

L'atténuation des basses commutable, incorporée au micro, aide en outre à éviter les distorsions pouvant se manifester de façon incontrôlable aux très basses fréquences, p. ex. en conséquence de renronnement ou bruits de souffle. La réponse du filtre d'atténuation est de 12 dB/octave env. avec une fréquence de coupure (au point -3 dB) de 75 Hz environ.

Adaptation:

Les capsules s'adaptent sur le module d'alimentation/sortie au moyen d'une simple fermeture à baionnette. On peut donc changer rapidement de capsule, sans aucun problème de fixation, même dans l'obscurité.

Les capsules et divers accessoires ne peuvent s'introduire que dans une seule position dans le module d'alimentation. Il suffit ensuite de faire tourner le module dans le sens de la montre, d'un mouvement sec ; on entend un déclic annonçant que la capsule est fixée (voir fig. 2a, 2b). On libère la capsule en faisant tourner, du même mouvement sec, le module dans le sens inverse.

Domaines d'utilisation:

Les modules et accessoires que nous proposons avec ce système permettent de maîtriser les situations spécifiques les plus variées. Étant donné la place limitée dont nous disposons, nous devrons nous contenter d'en citer quelques-unes.

A) Choix de modules capsules permettant de s'adapter à différentes situations acquistiques:

CK 91 - Capsule de microphone cardioïde

Capsule de microphone classique à caractéristique cardioïde ; utilisation universelle dans tous les domaines demandant une bonne atténuation à l'arrière (180°).

CK 92 - Capsule de microphone omnidirectionnelle

Capsule de microphone à caractéristique omnidirectionnelle destinée aux reportages ou à l'enregistrement de chœurs ou solistes dans les studios audio ou télévision. Pour des raisons physiques, cette capsule n'a pas de courbe de fréquence fonction de la distance (effet de proximité), ce qui peut être généralement considéré comme un avantage pour les applications citées.

CK 93 - Capsule de microphone hypercardioide

Cette capsule de construction similaire à celle de la CK 91 est équilibrée acoustiquement pour une caractéristique hypercardioide uniforme. D'où un facteur de directivité supérieur à celui de la capsule cardioïde. Un avantage pour la prise de son sur plusieurs canaux où l'on a une meilleure séparation latérale et pour la sonorisation où l'on a une meilleure protection contre les réactions acoustiques.

CK 94 - Capsule de microphone bidirectionnelle

Cette capsule de microphone qui se désigne par une très bonne suppression des événements sonores latéraux sera utilisée à avantage pour les enregistrements d'interviews ou de représentations théâtrales. Ce champ d'utilisation peut être élargi par l'adjonction d'un second microphone de cette série, en choisissant cette fois une caractéristique cardioïde, hypercardioïde ou omnidirectionnelle, en tant que combinaison centre/côtés (technique M/S).

CK 97-O - Capsule de microphone omnidirectionnelle miniature

Un micro miniature à caractéristique omnidirectionnelle – une taille minimale et des possibilités d'utilisation pratiquement universelles.

Principalement destiné à la parole, mais convenant tout aussi bien pour la prise de son avec les instruments de musique.

CK 97-c - capsule de microphone cardioïde miniature

Ce microphone miniature s'utilise partout où il importe que le micro soit particulièrement discret, voire invisible. Néanmoins sa caractéristique de directivité évite une accentuation des réverbérations et permet de résoudre un problème de sonorisation sans être gêné par les rétroactions.

CK 98 - Capsule canon à tube court

Cette capsule représente un bon compromis entre la longueur du tube acoustique et l'effet de directivité obtenu. Elle convient donc parfaitement pour les prises de son pour le film ou la télévision et s'utilise aussi bien sur la scène qu'en plein air. Elle trouve son domaine d'application partout où il importe de séparer nettement les instruments sans recourir à des cloisons acoustiques.

B) utilisation de l'adaptateur avec rallonge MK 90/3 + h 98

Cet accessoire permet à l'ingénieur du son travaillant en studio de cinéma ou télévision ou au théâtre, de placer les capsules de microphone de petite taille assez loin des amplificateurs aux dimensions beaucoup plus importantes, en les reliant par un câble extrêmement souple. Nous donnons ici quelques idées pour son utilisation.

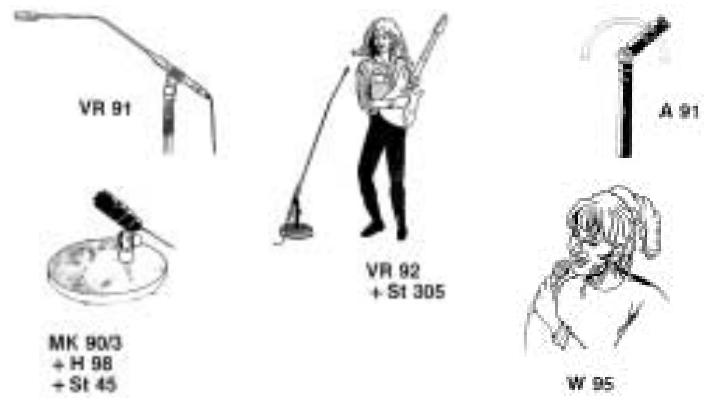

C) Les possibilités d'utilisation des autres accessoires sont illustrées par les figures ci-dessous

Accessoires fournis d'origine:

SA 40 Adaptateur de support élastique

Bonnête antient en mousse (pour C 391 B seulement)

Accessoires propres au système:

A 91: Raccourci articulé avec pivotement de ±90° de part et d'autre de l'axe du micro

MK 90/3 + H 98: rallonge de 3 m avec adaptateur pour support et dispositif d'accrochage

VR 91: Tube de 350mm de long convenant pour toutes les capsules, s'insérant entre capsule et module alimentation-sortie

VR 92: Comme VR 91 sauf que le tube a 1,2 m de long et compte un court col-de-cygne

W 95: Protection antivibrations entièrement métallique à double revêtement de mousse, pour les capsules CK 91, CK 92 et CK 93

b) Accessoires faisant partie de la gamme générale :

B 18: Appareil d'alimentation à piles pour un micro

H 10: Bras stéreo métallique, écart entre vis régulable entre 35 et 78 mm

H 30: Suspension élastique avec excellente absorption des bruits

H 38: Suspension élastique pour le montage du micro sur une caméra vidéo ou cinéma H 52: Suspension stéreo pour le montage optiquement discret de deux capsules du système selon XY (coïncidence), technique M/S ou ORTF N 62 E: Alimentation secteur pour 2 microphones N 66 E: Alimentation secteur pour 6 microphones SA 18/1 B: Élément-raccord entièrement métallique pour une fixation particulièrement stable du microphone SA 38/H: Élément-raccord pivotant avec suspension élastique H 38 St 45: Petit support de table St 46: Petit support de table pour capsules avec câble intermédiaire St 305: Support de table lourd à socle rond reposant sur plaque de caoutchouc absorbant les bruits de structure

Réponse en fréquence:

Diagramme polaire:

Technique d'alimentation:

Le module alimentation/sortie peut être alimenté à partir de sources fantômes selon DIN 45596. Cette norme prescrit une tension positive de 12, 24 ou 48 volts sur les lignes b. f. vers le blindage.

Schémas de montages recommandés:

1. Montage avec transformateur d'entrée, à prise médiane (sans mise à la terre):

1. Montage avec transformateur d'entrée, sans prise médiane (sans mise à la terre):

1. Si les entrées de l'amplificateur sont mises à la terre ou si l'on ne dispose pas de transformateurs d'entrée, il sera nécessaire d'interposer sur les lignes B. F. soit des condensateurs soit des transformateurs supplémentaires, afin d'éviter que des courants de fuite ne viennent perturber l'étage d'entrée.

Ce montage qui peut être réalisé ultérieurement, de façon très simple et à peu de frais, sur presque tous les montages existants évite l'acquisition d'une alimentation externe.

Valeurs normalisées pour Rv (ou 2 x Rv):

+UB

12 volts ± 2 V

24 volts ± 4 V

48 volts ± 4 V

330 ohms

680 ohms

3300 ohms

2 × R v

680 ohms

1200 ohms

6800 ohms

Pour des raisons de symétrie, les résistances 2 × Rv doivent partager une marge de tolérance de 0.5% au maximum.

Nettoyage:

Toutes les surfaces peuvent sans inconvénients être nettoyées de temps à autres à l'alcool à brûler (industriel) ou à l'alcool. On lavera la bonnette antivent en mousse à l'eau additionnée d'un détiquent doux ; elle est réutilisable dès qu'elle est sèche.

Section*{Caractéristiques techniques du C 391 B:}

Principe électrique:	microphone à condensateur, autopolarise
Principe acoustique:	microphone à gradient de pression
Gamme de fréquence:	20-20.000 Hz ±2 dB de la courbe théorique
Sensibilité (1000 Hz):	10 mV/Pa±-40 dBV rapp. à 1 V/Pa
Impédance électrique:	≤200 ohms
Impédance de charge recommendée:	≥1000 ohms
Niveau de bruit équivalent selon DIN 45405 (CCIR 468-2):	26 dB
Niveau de pression acoustique équivalent selon DIN 45412 (pondéré A):	17 dB-A
Rapport signal/bruit rapp. à 1 Pa (pondéré A):	77 dB
Niveau maximal de pression pour 1000 Hz, 2000 ohms d'impédance de charge et 1 % de DHT:	80 Pa±132 dB250 Pa±142 dB avec préatténuation de 10 dB
Plage de température admise:	-20°C bis +60°C
Humidité relative de l'air:	99 % (+20°C), 95 % (+60°C)
Tension d'alimentation:	9-52 volts selon DIN 45596
Consommation:	≤2 mA
Dimensions:	19 mm Ø x 147 mm
Poids net:	115 g env.
Boitier:	laiton
Fini:	gris mat
Prise:	tripolaire, type XLR
Connexions:	selon IEC

Ce produit répond à la norme EN 50 082-1

Ces caractéristiques sont susceptibles de modifications.
