| Tipo de producto | Micrófono de condensador autopolarizado |
| Marca | AKG |
| Modelo | C 319 B (C 391 B) |
| Principio acústico | Micrófono de gradiente de presión |
| Directividad | Cardioide (cápsula CK 91 incluida) |
| Rango de frecuencia | 20 Hz – 20 000 Hz ±2 dB |
| Sensibilidad (a 1 kHz) | 10 mV/Pa ±1 dB, soit -40 dBV/Pa |
| Impedancia eléctrica | ≤200 ohms |
| Impedancia de carga recomendada | ≥1000 ohms |
| Ruido equivalente (CCIR 468-2) | 26 dB |
| Ruido equivalente ponderado A | 17 dB-A |
| Relación señal/ruido (ponderado A) | 77 dB |
| Nivel máx. de presión acústica (1 kHz, 1% DHT) | 132 dB SPL (sin atenuación) / 142 dB SPL (con atenuación -10 dB) |
| Alimentación | Fantom 9 a 52 V según DIN 45596 |
| Consumo eléctrico | ≤2 mA |
| Atenuación conmutable | -10 dB |
| Filtro de corte bajo | Conmutable, frecuencia de corte 75 Hz (-3 dB), pendiente 12 dB/octava |
| Conector | XLR de 3 pines (IEC) |
| Dimensiones | 19 mm Ø × 147 mm |
| Peso neto | 115 g aproximadamente |
| Material del cuerpo | Latón, acabado gris mate |
| Temperatura de funcionamiento | -20°C a +60°C |
| Humedad relativa admisible | 99% a +20°C, 95% a +60°C |
| Accesorios incluidos | Adaptador elástico SA 40, filtro antiviento W 90 (espuma) |
| Mantenimiento y limpieza | Limpieza de superficies con alcohol; filtro lavable con agua y detergente suave |
Preguntas frecuentes - C 319B AKG
Preguntas de los usuarios sobre C 319B AKG
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Micrófono en formato PDF gratis! Encuentra tus instrucciones C 319B - AKG y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. C 319B de la marca AKG.
MANUAL DE USUARIO C 319B AKG
El Sistema C 390 es un sistema completo que, en forma muy practicia y economica, pueda adaptarse a las exigencias cambiantes de la industria del disco, de la radiodifusión, la sonorización y la cinematografiaía. Este le ofrece al先进技术 en sentido toda una gamá de发展模式 microfónicos que pueda ser combinados para todo tipo de usos en microfonos "hechos a la medida", con calidad que se obtiene en estudios.
Descripción:
El Sistema C 390 consta de un alimentador/módulo Basics universal SE 300 B, 8 capulas microfónicas发展目标 y accesos de fácil combinación, que corresponden a todas las posibles realizaciones. Al final de la introducción se presenta una visión de Conjunto del Sistemaplete.
Las caracteristicas principales del sistema son:
- mecánica robusta
- reducido consumo de corriente
- elevada seguridad de servicios
- conexión de capsaula de baja impedancia
- funciona intachable hasta 60^ C y 95% de humedad relativa del aire
- atenuación conmutable de la amplificación en 10 dB (vease Fig. 1)
estabilidad retardada extraordinaria - etapa de salute sin transformador
- alimentación por cualquier disposivito de alimentación fantasma según DIN 45596
- pocas distorsiones, también con elevada presión sonora
- filtró de graves incorporeal con punto inicial del filtró en aprox. 100 Hz (vexe Fig. 1)
Fig. 1
EIC 391 B consta de los siguientes发展模式 y partes:
- SE 300 B - alimentador/módulo Basics
CK 91 - capsa contra fónica con característica direccional cardioïde independiente de la Frequencia
W 90 pantalla antiviento de goma espuma
SA 40 adaptor de soporte universal
Gracias a su membrana ligure, el micrófono es, en general, insensible ante ruidos de Manipulación. LasDSLas demás caractéristicas son la caja enteramente de metal y, porarlo, una menor susceptibilitad a la perturbación por alta Frequencia, asi como el funciona亏损sin problemas bajo(PRáctamente),该如何 condidón,debido a su construction conservadora y fiable.
La atenuación conmutable de la seals de salute en 10 dB es muy ventsajosa, sobre todo en relacion con elevadas presiones sonoras (en la realizacion a proximidad de fuentes sonoras de mucha energia) y con etapas de entrada de amplificadores o pupitres de mezcla con un nivel de entrada Tmaximo limitado, ya que de lo contrario se produce una sobremodulacion de estas etapas connectadas sin que se haya podido aprovechar Completely la modulacion del microfono.
La atenuación de graves conmutable que se encuesta en el microfondo contribuye además a impedir distorsiones con las bajas Frequencias quemightener producirse en forma incontrolada por ronguido o ruidode viento. La inclinación del filtrto es de aprox. 12 dB/octava, encontrar-dose la Frequencia angular (punto -3 dB) en aprox. 75Hz
Modo de empeleo:
Las capulas estarán connectadas al alimentador/módulo Basics por un simple cierre de bayoneta. Este permite un intercambio seguro, rápid y sin problemas de las distintas capulas aun cuando no se pueda ver, eskaarir, en salas oscurecidas. Las capulas o las distintas piezas de accesorios peuvent ser connectadas en una sola posición determinada con el alimentador. Luego, mediante un giro breve y fuerte hacía la de-reacha, haciendo oir un claro 'clic', el modulo时代的 a su posicion definitiva (vease figs. 2a, 2b).
Mediente un giro hacía la izquierda puedeSeparated con la misma fácilidad la capsa del alimentador.
Utilizaciones:
Con los modulos y los accesos para el sistema.Ofrecidos por nosotros, se presentan aplicaciones para una multitud de situaciones. Por motivos de espacio peuvent Mentionarse a continuacion solounas pocas de estasutilizaciones.
A) SeLECTION de capulas para adaptarse a differentes conditiones y tareas acústicas:
CK 91 - Capsula microfónica cardioide
Cápsula microfónica clásica con característica direccional cardioíde; de aplicación universal cuando se necesita una buena atenuación por detrás (180°).
CK 92 - Capsula microfónica omnidireccional
Cápsula microfónica con característica omnidireccional para ser realizadas en reportajes o en grabaciones de coros o solistas en el estudio de grabación o de TV. La cápsula, por motivos fisicos, noiene unareshuesta de Frequencia independiente de la distancia (efecto de proximidad), lo que en general es ventajoso para los usos indicados.
CK 93 - Capsula microfónica hipercardioide
En su configuración es similar a la CK 91, no obstarante, está sintonizada acústicamente en una característica hipercardiode, lo que tiene como的结果ado un mayor factor de directividadrente alá capsaleta microfónica cardioide. En grabaciones de various canales, este ofrecea una ventaja mediante una mayor separaciónlateral y en la sonorizaciónmediante una mayor seguridad ante la realimentación acústica.
CK 94 - Capsula microfónica en figura de ocho
Esta capsaula microfónica se caracteriza por un enmascaramiento sonora lateral muy buena y es, por lo tanto, muy apta para entreprises o grabaciones teatrales de dramas. Otra posibiliad de aplicacion es la realizacion de un segundo micrófono de la series con caracteristica cardioide, hipercardioide u omnidireccional para ser realizada como combinacion M/S.
Un micrófono miniatura de'utilisation universal de dimensiones minúsculas con característica omnidireccional. Apto en general para la voz, pero también para la toma acústica de instrumentos musicales.
Este microfondo miniatura puede ser realizado cada vez que sea necesario insertar el microfondo con el mayor disimulo possible en la toma, o cuando no deba verse. A pesar dearlo, la caracteristica direcional del microfondo vela porque la grabacion sea realizada sin reverberacion excessiva o porque se pueda realizar una sonorizacion con seguidad ante la realimentacion acustica.
CK 98 - Capsula tipo canónorta
Esta capsaULA tipo canón constituya una buena solución de transmisión entre la longitud del tubo direccional y el efecto direccional obtenible. De esta forma, esta capsaULA se adapta muy bien para grabaciones sonoras enpelcillas y enTV, asi como también para serutilizada en el escenario y al aire libre. Ademásuede ser empleada cada vez quesea necessario tener una clara separacion de los instrumentos individuales sin paredes de separacion acustica adiconiales.
B) Utilización del juego de cable prolongador MK 90/3 + H 98
Este accesorio le permite al ingeniero en sonido en estudios filmicos y de TV o en teasros, utilizar las capsalas microfONicas relativamente pequeñas separadas espacialmente de los preamplificadores de micrófono bastante más grandes por medio de una conexión de cable altoamente flexible. A continuación se presentan algunos ejemplos de UTILIZACION.

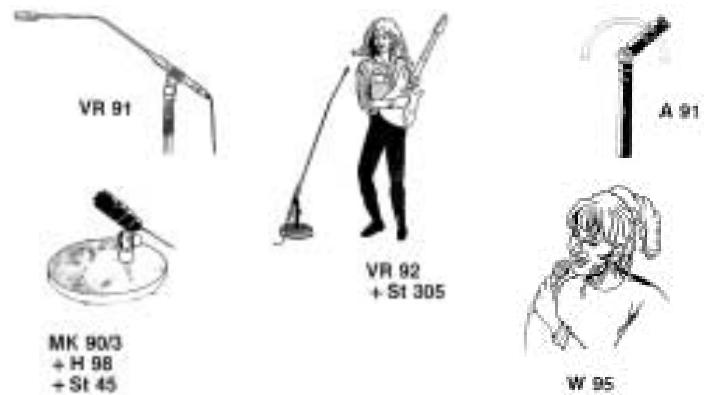

C) La utilización de los accesos restantes del sistema puede verse en las figuras siguientes
Accesorios incluidos:
SA 40 Adaptador de soporte elástico
W 90 Pantalla antiviento de goma espuma (sólo para el C 391 B)
Accesorios optionales:
a) Accesorios del sistema:
A 91: Articulación de giro con gama de giro de ±90° del eje del micrófono
MK 90/3 + H 98: 3 m de cable de prolongación inclusive un dispositivo de adaptordo de soporte/suspension
VR 91: Tubo de prolongación de 350 mm de长大o para poder Separar todas la capulas de la série del alimentador/módulo Basics
VR 92: Como el VR 91, pero con una pieza de cuello de cisne corta y de 1,2 m de largo
W 95: Pantalla antivirus de metal con revestimiento doble de goma espuma para las capsalas CK 91, CK 92 y CK 93
b) Accesorios del volumen de suministros general:
B 18: Alimentador de batería para la alimentación de un microfono
H 10: Barra metalica estéro con distancias regulables entre los microfones de 35 a 78 mm
H 30: Fijación elastica con muy buena aislamento
H 38: Fijación elástica para la utilización del microfono en cármas video y filmicas
H 52: Juego de fijación estéreo para la realización estereofónica optica-mente discreta de dos capsulas del sistema en XY (coincidencia) y技术水平 M/S u ORTF
N 62 E: Alimentador de red para la alimentacion de 2 microfonos
N 66 E: Alimentador de red para la alimentacion de 6 microfonos
SA 18/1 B: Adaptador de soporte de metal para una sujeción especialmente firme del micrófono
SA 38/H: Adaptador de soporte giratorio con fijación elastica montada H 38
St 45: Tripode de mesa(PC)
St 46: Tripode de mesa(PC) para lautilizacion de capulas separadas
St 305: Tripode de mesa pesado con pedestal redondo y capa de caudo para la insonorizacion de los ruidos mecancios

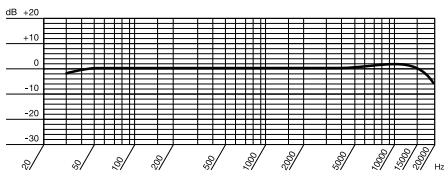

Gama de Frequencia:
Diagrama polare:
Técnica de alimentación:
El alimentador/módulo Basicsque ser alimentado de fuentes de alimentacion fantasma segun DIN 45596.Esta forma prescribe una tension positiva de 12,24 o 48 V en las lineas de bajo freuencia contra el apantallamento del cable.
Se aconsejan los siguientes esquemas de connexion:
- Circuito con transformador de entrada con toma central (sin tierra):
- Circuito con transformador de entrada sin toma central (sin tierra):
- Si las entradas de los amplificadores tienen tierra, o si no existe un transformador de entrada, deben anadirse a las lineas de bajo Frequencia ya sea condensadores o transformadores adiconiales para impeder una obstaculizacion de la etapa de entrada por corrientes de perdida.
C=100F，R=10kohms
Este circuito peut incorporearse posteriormente con toda calidad y a un precio bastante mólico en casi todos los circuitos existentes y evita la adquisacion de alimentadores adiconiales.
Valores normales para Rv (ó 2 x Rv):
+UB
12 V ± 2 V
24V± 4V
48V± 4V
Rv
330 ohm
680 ohm
3300 ohm
2xRv
680 ohm
1200 ohm
6800 ohm
Observación:
Las resistencias 2 × Rv deben tener como max. una tolerancia del 0,5% para que se pueda cumplir las conditiones de simetría exigidas.
Indicaciones de limpieza:
Todas las superficies peuvent limpiarse cada cierto tiempo sin ningún problema con alcohol industrial o normal. La pantalla antivirus de goma espuma pueda lavarse en un detergente suave y pueda ser realizada inmediamente afterwards secarse.
Datasétécnicos del C 391 B:
| Funcioncimiento electrico: | Micrófono de condensador auto-polarizzato |
| Funcioncimiento acústico: | Transductor a grado de presión |
| Gama de Frequencias: | 20-20.000 Hz ±2 dB de la curva de régimen |
| Sensibilitad a 1000 Hz: | 10 mV/Pa±-40 dBV rel. con 1 V/Pa |
| Impedancia electrónica: | ≤200 ohm |
| Impedancia de energia recomendada: | ≥1000 ohm |
| Nivel de ruido equivalente seg. DIN 45405 (CCIR 468-2): | 26 dB |
| Nivel de presión sonora equivalente seg. DIN 45412 (pond. A): | 17 dB-A |
| Relación SIGNAL/Ruido referido a 1 Pa (pond. A): | 77 dB |
| Nivel máximo de presión sonora: | 80 Pa±132 dB para1000 Hz, 2000 ohm impedancia de energia y 1 % de factor de distorsión no lineal 250 Pa±142 dB con 10 dB de preatenuación |
| Temperatura de funciona: | -20°C - +60°C |
| Humidad relativa del aire: | 99% (+20°C), 95% (+60°C) |
| Tensión de alimentación: | 9-52 V seg. DIN 45596 |
| Consumo de corriente: | ≤2 mA |
| Dimensiones: | 19 mm Ø x 147 mm |
| Peso: | aprox. 115 g neto |
| Material de la caja: | Latón |
| Superficie de la caja: | gris-opaco |
| Conexión de clavija: | Clavija XLR de 3 polos |
| Modo de connexion: | según IEC |
Este producto cumple con la norma EN 50 082-1

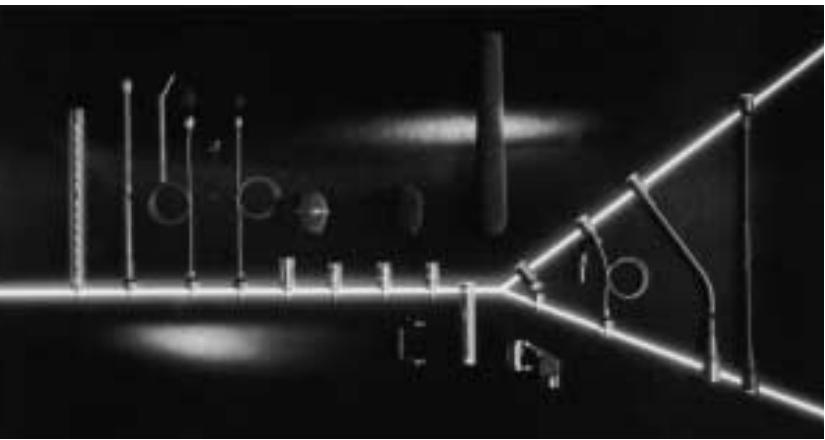

Cuadro general del sistema completo:
Introdução:
SA 40 Adaptador de suporte
W 90 Espuma tipo paravento (fornecido apexas com o C 391 B)
