Produkttyp	Selbstpolarisiertes Kondensatormikrofon
Marke	AKG
Modell	C 319 B (C 391 B)
Akustisches Prinzip	Druckgradientenmikrofon
Richtcharakteristik	Niere (Kapsel CK 91 inklusive)
Frequenzbereich	20 Hz – 20.000 Hz ±2 dB
Empfindlichkeit (bei 1 kHz)	10 mV/Pa ±1 dB, bzw. -40 dBV/Pa
Elektrische Impedanz	≤200 Ohm
Empfohlene Lastimpedanz	≥1000 Ohm
Äquivalenter Rauschpegel (CCIR 468-2)	26 dB
Äquivalenter A-bewerteter Rauschpegel	17 dB-A
Signal-Rausch-Verhältnis (A-bewertet)	77 dB
Maximaler Schalldruckpegel (1 kHz, 1% THD)	132 dB SPL (ohne Dämpfung) / 142 dB SPL (mit Dämpfung -10 dB)
Stromversorgung	Phantomspeisung 9 bis 52 V nach DIN 45596
Stromverbrauch	≤2 mA
Schaltbare Dämpfung	-10 dB
Hochpassfilter	Schaltbar, Grenzfrequenz 75 Hz (-3 dB), Flankensteilheit 12 dB/Oktave
Anschluss	XLR 3-polig (IEC)
Abmessungen	19 mm Ø × 147 mm
Nettogewicht	ca. 115 g
Gehäusematerial	Messing, matte graue Oberfläche
Betriebstemperatur	-20°C bis +60°C
Zulässige relative Luftfeuchtigkeit	99% bei +20°C, 95% bei +60°C
Mitgeliefertes Zubehör	Elastische Aufhängung SA 40, Windschutz W 90 (Schaumstoff)
Pflege und Reinigung	Reinigung der Oberflächen mit Alkohol; Windschutz mit Wasser und mildem Reinigungsmittel waschbar

Häufig gestellte Fragen - C 319B AKG

Wie schließe ich das AKG C 319 B an?

Das Mikrofon wird an einen Mikrofoneingang mit Phantomspeisung (9-52 V) angeschlossen. Verwenden Sie ein Standard-XLR-3-pol-Kabel. Stellen Sie sicher, dass die Phantomspeisung eingeschaltet ist, bevor Sie das Mikrofon anschließen.

Welche Phantomspeisung für das C 319 B verwenden?

Die Phantomspeisung muss zwischen 9 und 52 V liegen, gemäß DIN 45596. Übliche Werte sind 12, 24 oder 48 V. Der Stromverbrauch liegt unter 2 mA.

Wie wechsle ich die Kapsel am C 319 B?

Die Kapsel wird mit einem Bajonettverschluss am Modul SE 300 B befestigt. Zum Entfernen drehen Sie die Kapsel mit einer ruckartigen Bewegung gegen den Uhrzeigersinn. Zum Einsetzen einer neuen Kapsel richten Sie die Markierungen aus und drehen Sie im Uhrzeigersinn, bis sie einrastet.

Was tun bei Handhabungsgeräuschen?

Das C 319 B ist dank seiner leichten Membran und des Metallgehäuses unempfindlich gegen Handhabungsgeräusche. Verwenden Sie die mitgelieferte elastische Aufhängung SA 40, um Körperschall zu reduzieren.

Wie verwende ich die -10 dB Dämpfung?

Ein Schalter am Mikrofon dämpft das Ausgangssignal um 10 dB. Aktivieren Sie ihn bei sehr lauten Schallquellen (hohen Schalldrücken) oder wenn der Eingang Ihres Vorverstärkers übersteuert.

Wie reinige ich das AKG C 319 B Mikrofon?

Reinigen Sie die Außenflächen mit einem mit Brennspiritus getränkten Tuch. Der Schaumstoff-Windschutz wird mit warmem Wasser und einem milden Reinigungsmittel gewaschen; lassen Sie ihn vollständig trocknen, bevor Sie ihn wieder aufsetzen.

Welche Kapseln sind mit dem Modul SE 300 B kompatibel?

Das Modul SE 300 B akzeptiert alle Kapseln des Systems C 390: CK 91 (Niere), CK 92 (Kugel), CK 93 (Hyperniere), CK 94 (Acht), CK 97-O (Kugel-Miniatur), CK 97-C (Niere-Miniatur) und CK 98 (Richtrohr). Das C 319 B wird mit der CK 91 geliefert.

Welche Richtcharakteristik hat das Mikrofon?

Das mitgelieferte Mikrofon hat eine Nierenkapsel (CK 91). Das bedeutet, es nimmt hauptsächlich Schall von vorne auf und dämpft Schall von hinten (180°). Sie können die Kapsel wechseln, um andere Richtcharakteristiken zu erhalten.

Wie reduziere ich Windgeräusche oder Brummen?

Verwenden Sie den integrierten schaltbaren Hochpassfilter. Er dämpft Frequenzen unterhalb von etwa 75 Hz mit einer Flankensteilheit von 12 dB/Oktave. Auch eine gute Mikrofonplatzierung und die Verwendung des Windschutzes helfen.

Wo kann ich das vollständige Handbuch des AKG C 319 B herunterladen?

Das vollständige Handbuch (56 Seiten) ist kostenlos als PDF auf unserer Website notice-facile.com verfügbar. Sie können es direkt im Bereich für dieses Modell herunterladen.

BEDIENUNGSANLEITUNG C 319B AKG

Das C 390 System ist ein Komplettsystem, das sich in hochst praktischer und wirtschaftlicher Weise den sich stets ändernden Erfordernissen der Schallplatten-, Rundfunk-, Beschallungs- und Filmindustrie anpassen kann. Damit steht dem Tontechniker eineGPCa deVte von Mikrofonmodulen zur Verfung, die fur jeder erdenkliche Anwendung zu ,maBgeschneiderten"Mikrofonen mit Studioqualitat kombiniert werden konnen.

Beschreibung:

Das C 390 System besteht aus einem Universal-Speiseteil/Ausgangsmodul (SE 300 B), 8 verschiedene Mikrofonkapseln sowie leicht kombinierbaren Zubehörteilen, um allen Anwendungssituationen gerecht zu werden. Eine Übersicht des Gesamtsystems finden Sie auch am Schluß dieser Anleitung.

Die Hauptmerkmale des Systems sind:

• robuste Mechanik
• geringes Eigenrauschen
  geringer Strombedarf
• hohe Betriebssicherheit
• niederohmiger Kapselanschluß
• einwandfrei Funktion bis 60^ C und 95% relative Luftfeuchtigkeit
• eingebaute, schaltbare Abschwächung der Verständung um 10 dB (siehe Abb. 1)
  außergewöhnliche Langzeitstabilität
  trafolose Ausgangsstufe
• Speisung durch jeder Phantomspeiseinrichtung nach DIN 45596 möglich
• geringe Verzerrungen auch bei hohem Schalldruck
• eingebautes Baßfilter mit Einsatzpunkt des Filters bei ca. 100 Hz (siehe Abb. 1)

Abb.1

Das C 391 B besteht aus folgenden Modulen und Teilen:

• SE 300 B Speiseteil/Ausgangsmodul
  CK 91 Mikrofonkapsel mit frequenzunabhängiger, nierenförmiger Richtcharakteristik
  W 90 Schaumstoffwindschutz
  SA 40 universeller StativanschluB

Das Mikrofon ist aufgrund seiner leichten Membrane weltgehendst unempfindlich gegen Hantiergerausche. Weitere Merkmale sind das Ganzmetallgehause und dadurch die geringe HF-Störungsanfälligkeit sowie der problemlose Betrieb unter nahezu allen Bedingungen aufgrund der konsvativen und verläufiglichen Konstruktion.

Die einschaltbare Abschwächung des Ausgangssignals um 10 dB wird insbesondere im Zusammenhang mit hohen Schalldrücken (bei Verwendung im Nahbereich von energiereichen Schallquellen) und bei Eingangsstufen von Verständern oder Mischpulten mit begrenztem maximalen Eingangspegel von Vorteil sein, da sonst bereits eine Übersteuerung dieser angeschlossenen Stufen erfolgt, ohne daß die Aussteuerfähigkeit des Mikrofons voll genutzt wird.

Die am Mikrofon einschaltbare Baßabschwächung hilf zusagelich, Verzerrungen bei den tiefsten Frenzen hintanzuhalten, die in unkontrollierer Weise z. B. durch Rumpel- oder Windgeräusae aufreten konnen. Die Steilheit des Filters beträgt ca. 12 dB/Öktave, wobei die Eckfrequenz (-3 dB Punkt) bei ca. 75 Hz liegt.

Handhabung:

Die Kapseln sind durch einen einfahren Bajonettverschluß mit dem Spielseteil/Ausgangsmodul verbunden. Dies ermöglich ein sicheres, rasches und problemlos Tauschen der entsprechlichen Kapseln, auch ohne Sicht, z. B. in abgedunkelten Räumen.

Die Kapseln bzw. diverse Zubehörteile sind nur in einer Position mit dem Speisetell zusammenfuhrbar. Danach wird durch eine kurze und kräftige Rechtsdrehung, bei der auch ein deutliches „Klick“ hörbar wird, das Modul in seine Endposition gebracht (siehe Abb. 2a, 2b).

Durch eine kurze Linksdrehung ist das Kapselmodul ebenso wieder rasch vom Speiseteil losbar.

Anwendungen:

Mit den von uns angebotenen Modulen und dem Systemzubehör kann auf eine Vielzahl von anwenderspezifischen Situationen eingegangen werden. Aus Platzgründen kann allerdings nur eine Auswahl davon nachfolgend angeführrt werden.

A) Auswahl von Kapselmodulen, um sich an entsprechliche akustische Verhältnisse und Aufgaben anzupassen:

CK 91 - Nierenmikrofonkapsel

Klassische Mikrofonkapsel mit nierenförmiger Richtcharakteristik; universell einsetzbar für alle Anwendungsgebiete, wo eine gute Dämpfung von hinten (180^) gefordert wird.

CK 92 - Kugelmikrofonkapsel

Mikrofonkapsel mit kugelformiger Richtcharakteristik zum Einsatz bei Reportagen oder bei Chor- und Sologesangsaufnahmen im Ton- oder Fernsehstudio. Die Kapsel hat - physikalisch bedingt - keine abstandsabhängige Frequenzkurve (Naheffekt), was bei den angeführten Anwendungen meinst von Vorteil ist.

CK 93 - Hypernierenmikrofonkapsel

Im Aufbau erhält der CK 91, jedoch ist die Kapsel akustisch auf eine gleichförmige Hypernieren-Charakteristik abgestimmt. Daraus resultiert ein higherer Bündelungsgrad gegenüber der Nierenmikrofonkapsel. Dies bietet Vorteile bei Mehrkanalaufnahmen durch bessere seitliche Trennung bzw. in der Beschallung durch eine erhöhte Rückkopplungssicherheit.

CK 94 - Achtermikrofonkapsel

These Mikrofonkapsel zeitnet sich durch eine besonders gute Schallausblendung von der Seite aus und kann deshalb vorteilchaft bei Interviews oder Dramaaufnahmen eingesetzt werden. Eine weitere Anwendungsmöglichkeit bietet sich durch die Verwendung eines zweiten Mikrofons der Serie mit Nieren-, Hypernieren- oder Kugelcharakteristik um als M/S-Kombination eingesetzt zu werden.

CK 97-O - Miniatur-Kugelmikrofonkapsel

Ein sehr universell verwendbares Miniaturmikrofon kleinster Abmessungen mit kugelförmiger Richtcharakteristik. Generell für Sprache, aber auch zur akustischen Abnahme von Musikinstrumenten geeignet.

CK 97-C - Miniatur-Nierenmikrofonkapsel

Dieses Miniaturmikrofon ist überall dört einsetzbar, wo es darauf ankommt, daß das Mikrofon sich möglichst unaufällig ins Aufnahme-geschehen einfügt bzw. überhaupt nicht sightbar sein soll. Trotzem sorgt die Richtcharakteristik des Mikrofons davon, daß die Aufnahme frei von überbetoner Räumlichkeit ist oder eine Beschallungsaufgabe mitGreater Rückkopplungssicherheit erfüllt werden kann.

CK 98 - kurze Richtohrkapsel

These Richtrohrkapsel stellt einen gutekompromi zwischen Richtrohrlänge und erreichter Richtwirkung dar. Auf diese Weise ist die Kapsel sehr gut für Tonaufnahmen bei Film und Fernsehen sowie für Anwendungen auf der Bühne und im Freien geeignet. Weiters überall dort, wo es auf deutliche Trennung einzelner Instrumente ohne zusätzliche akustische Trennwände ankommen.

B) Verwendung des Verländerungskabelsets MK 90/3 + H 98

Dieser Zubehörteil erhöht es dem Toningenieur in Film- und Fernsehstudios oder Theatern, die relativ Kleinen Mikrofonkapseln ortlich getrennt von den wesentlich größeren Mikrofon-Vorverständern über eine hochflexible Kabelverbindung eingezusetzen. Einige Anwendungsbeispiele sind als Anregung nachfolgend abgebildet.

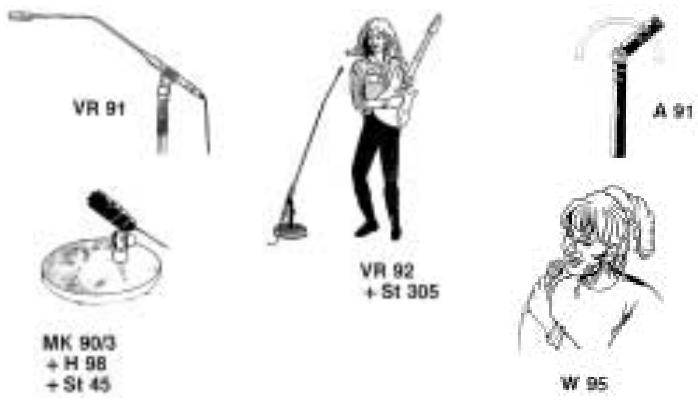

C) Der Einsatz des übrigen Systemzubehörns ist aus den folgenden Abbildungen erkennbar.

Mitgeliefertes Zubehör:

SA 40 Elastischer Stativanschluß

W 90 Schaumstoffwindschutz (nur bei C 391 B)

Empfohlenes Zubehor:

a) Systemzubehör:

A 91: Schwenkgelenk mit Schwenkbereich von ±90° von der Mikrofon-achse
MK 90/3 + H 98: 3 m Adapterkabel einschließlich Stativanschluß/Aufhängevorrichtung
VR 91: 350 mm langes Veränderungsrohr um alle Kapseln der Serie vom Speiseteil/Ausgangsmodul absetzen zu können
VR 92: wie VR 91, jedoch mit kurzem Schwanenhalsstück und 1,2 m lang
W 95: Ganzmetallwindschutz mit doppelter Schaumstoffauskleidung für die Kapseln CK 91, CK 92 und CK 93

b) Zubehör aus dem allgemeinen Lieferprogramm:

B 18: Batteriespeisegerät zum Betrieb von einem Mikrofon
H 10: Ganzmetall-Stereoschiene mit verstelltarem Abstand zwischen den Mikrofonen von 35 bis 78 mm
H 30: Elastische Halterung mit sehr larger Dammung
H 38: Elastische Halterung zum Betrieb des Mikrofons auf Video- oder Filmkameras
H 52: Stereo-Halterungsset zum optisch unauffälligen Stereobetrieb zweier Kapseln des Systems in XY (Koinzidenz), M/S- oder ORTF-Technik
N 62 E: Netzgerat zum Betrieb von 2 Mikrofonen
N 66 E: Netzgerät zum Betrieb von 6 Mikrofonen
SA 18/1 B: Ganzmetall-Stativanschluß für besonderss stabile Klemmung des Mikrofons
SA 38/H: Schwenkbarer Stativanschluß mit montierter elastischer Halterung H 38
St 45: Kleines Tischstativ
St 46: Kleines Tischstativ zum Betrieb der abgesetzten Kapseln
St 305: Schweres Tischstativ mit rundem Sockel und Gummiauflage zur Dammung von Körperschall

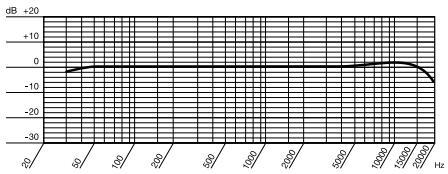

Frequenzkurve:

Polardiagramm:

Speisetechnik:

Der Speiseteil/Ausgangsmodul kann aus Phantomspeisequellen nach DIN 45596 gespeist werden. Diese Norm schreiben eine positive Spannung von 12, 24 oder 48 Volt an den NF-Leitungen gegen die Kabelabschirmung vor.

Folgende Anschlußschemata werden empfohlen:

1. Schaltung mit Eingangsübertrager mit Mittenanzapfung (erdfrei):

1. Schaltung mit Eingangsbübertrager ohne Mittenanzapfung (erdfrei):

1. Sind die Verstärkereingänge geerdet oder keine Eingangsbübertrager vorhanden, müssen entweder Kondensatoren oder zusätzliche Transformatoren in die NF-Leitungen eingefugt werden, um eine Beinträchtigung der Eingangsstufe durch Leckströme zu verhindern.

These Schaltung kann sehr einfach und relativ preisgūnstig in fast alle bestehenden Schaltungen nachträglich eingebaut werden und erspart die Anschaffung von externen Speisegeräten.

Normwerte für Rv (oder 2 x Rv) sind:

Bemerkung:

Die Widerstände 2 x Rv sollen im Wert zumindest innerhalb von 0,5 % Toleranz sein, damit die geforderten Symmetriebedingungen erfüllt werden.

Reinigungshinweise:

Alle Oberflächen konnen von Zeit zu Zeit problemlos mit (Industrie-)Spiritus oder Alkohol gereinigt werden. Der Schaumstoffwindschutz wird am besten mit einer milden Waschmittellosung gereinigt und ist sofort nach dem Trocknen wieder einsatzbereit.

Technische Daten des C 391 B:

Elektrische Arbeitsweise:	Kondensatormikrofon, selbst-polarisiert
Akustische Arbeitsweise:	Druckgradientenempfänger
Richtcharakteristik:	Niere
Übertragungsbereich:	20-20.000 Hz ±2 dB von Sollkurve
Feld-Leerlaufübertragungsfaktor(Empfindlichkeit) bei 1000 Hz:	10 mV/Pa△- 40 dBV bez. auf1 V/Pa
Elektrische Impedanz:	≤200 Ohm
Empfohlene Lastimpendanz:	≥1000 Ohm
Ersatzgeräuschpegel nachDIN 45405 (CCIR 468-2):	26 dB
Äquivalentschalldruckpegelnach DIN 45412 (A-bew.):	17 dB-A
Gerauschpegelabstandbez. auf 1 Pa (A-bew.):	77 dB
Grenzschalldruck:	80 Pa△132 dB für 1000 Hz,2000 Ohm Lastimpedanz und 1 %Klirrfaktor250 Pa△142 dB mit 10 dB Vorab-schwächung
Betriebstemperatur:	-20°C bis +60°C
Relative Luftfeuchte:	99% (+20°C), 95% (+60°C)
Speisespannung:	9-52 Volt nach DIN 45596
Strombedarf:	≤2 mA
Abmessungen:	19 mm Ø x 147 mm
Gewicht:	ca. 115 g netto
Gehäusematerial:	Messing
Gehäuseoberfläche:	matt-grau
Steckeranschluß:	3pol. XLR-Stecker
Steckerbeschäftung:	nach IEC

Dieses Produkt entspricht der Norm EN 50 082-1

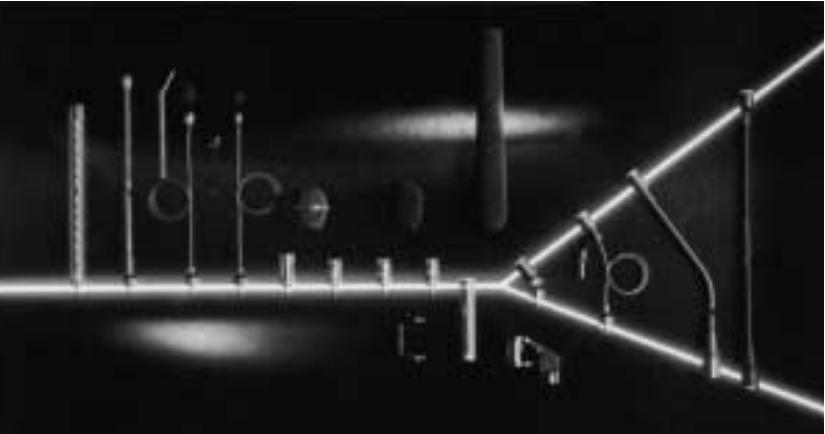

Übersicht des Gesamtsystems:
