MANUAL DE UTILIZADOR BT-36II JBSYSTEMS

AVISO: PERIGO! Nunca exponha as lentes directamente à luz solar, mesmo que por peu tempo! Istô pode danIFICAR o efeito luminoso ou mesmo provocar um incêndio!

EN - DISPOSAL OF THE DEVICE

Tente reciclar a unidade e as pilhas usadas respeitando o ambiente e em conformidade com as normas vigentes no seu País.

OPERATION MANUAL

MANUAL DE FUNCIONAMIENTO

Esta unidad está protegida contra interferencias rado. Este produits cumpre as exigencias impostas pelas presentes directivas nacionais e europeias. A conformidade deste produit foi comprovada e as declaracoes e documents relevantes foram efectuados pelo fabricante.

-Esta unidad destina-se a produir efeitos luminos decorativos e éutilizada em sistemas de expectáculos de luz.
- Poderoso moving head em LED para uso em discotecas, teatro, estudio e companhias de aluguer
- Baseado em 36 LEDs de alta potência de 3Watt alimentados a baixa corrente para uma saía de luz extremamente alta e fiabilidad
- Saía de luz e balanco da cor melhorados, atraves de opção no menu na parte traseira compatível com BT36L1
- Cores infinitas gratas à technologia de mistura de cor RGB de alta-frequência de 400Hz que también o torna perfeito para estáduos de TV (sem interferências com as casamaras de TV)
- Fácil substituição de lentes para发展目标 ángulos de feixe (standard 20^ )
- Funcionamento em 8 ou 15 canais DMX:

• 8 Canais: horizontal * vertical * strobe * vermelho * verde * azul * intensidade * função especial

• 15 Canais: horizontal * horizontal optimo * vertical * vertical optimo * velocidade horizontal/vertical * macros horizontal/vertical * macro velocidade * funcao especial * intensidade * strobe * Vermelho * verde * azul * sequencia cor/transicao * sequencia/velocidade transicao

• Pode ser uso em modo Master/slave com programas integrados activados pela musica e com o commando optional CA-8

• Movimento horizontal de 540^ e vertical de 270^ suave e muito<rápido

• Função strobe extremamente rápida
• Aquecimento e consumo de energia muito baixos
• Menu incorporado conMASTER de 4 digitos
• Estruturalegantepcompactaincluindo1grampo omega

ANTES DE UTILizar

• Antes de utilizesa esta unidad verifique se existem danos provocados durante o transporte. Caso existam danos aparentes, não utilize a unidad e contacte o seu revendedor.
• Importante:Esta unidade deixou a)nossa fabrica em perfeitas condições e devidamente embalada. É imprescindivel que outilizar siga as instruções de segurar e avisos descriços neste manual. Quaisquer danos provocados por utilização Incorrecta não sera cobertos pela garantia. O revendedor não sera responsavel por quaisquer danos ou problemas causados pelo incumprimento das instruções destemanual.
• Guarde este manual num local seguro para consulta futura. Caso vendia esta unidade, forneça estemanual.

Verifique o conteudo:

Certifique-se que a caixa contentem os seguintes artigos:

• Manual do utiliser
• Unidade BT-36 II
  1 Grampo omega
• Cabo de alimentação

INSTRUÇÉS DE SEGURANÇA:

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ATENÇÃO: De forma a fazer o risco deacho eletrico, não remove peças da unidade. Não tente fazer reparações. Contacte pessoal qualificado

O*síbolo composto por um triángulo equilátero com um relâmpago no interior alerta para apresence de voltagem perigosa não isolada no interior do produits que poderá constituiir risco dechoqueelectrico.

O*simbolo composto por um triangulo equilatero com um punto de exclamacao alerta outilizarao para a presenca de instruções importantes de utilisaçao e manutencao do produits.

Este sintbolo significa:utilizaçãounicamente em espacos fechados

Este symbolo significa: Leia instruções

Este=símbolo determina: a distência minima dos objectos iluminados. A distência minima entre o projector e o objecto iluminado deve ser mais de 1 mediator

• Proteja o ambiente. Recicle o material della umbalagem.
• Os efeitos luminos novos podem por vezes produzir algo fumo e/ou cheiro desagradavel. Esta situação é normal e temporária.
• De modo a evacitar risco de fogo ouCHOque electrico, nao exponha este produits a chuva ou humidade.
• De forma a evitar a formação de condensação no interior daunities, ao transporte-la para ambiente quando aguarde algo tempo de modo a que haja uma energia à temperatura. A condensação pode aferar o desempenho daunities ou até danificá-la.
• Esta unidade destinata-se uniquamente a utilização em espacços fechados.
• Não introduza objects de metal nem verta liquidos no interior do produto, correrá risco de如何去earce elétrico ou poderá danificar o produits. Caso algobjecto estranho entre em contacto com o interior daunité,DSLigue-a de imeditado da corrente.
• Coloque esta unidad num local arejado, afastado de materiais inflamáveis e/ou liquidos.Esta unidad deverá ser instalada apelos menos 50cm de distência de paredes circundentes.
• Não cubra os orificções de ventilação ou aunities podem sobrequecer.
• Evite locais com poeiras. Limpe a unidade regularamente.
• Mantenha estaunities para do alcance das crianças.
  -Esta unidad devera ser operadaunicamente por pessoas experimentes.
• Temperatura ambiente de funcionaamento maxima é de 40^ . Não utilize esta unidade a temperatas ambientes mais elevadas.
• Certifique-se de que não irão passar pessoas sob a区内 de instalação da unidade durante a instalação e manutençao.
• Desligue sempre a unidade da corrente quando não a utiliser durante longos periodos de tempo ou de efetuar manutenção.
• A instalação eletrica deve ser efectuada unicamente por pessoal qualificado, cumprindo os regulamentos de seguranca em instalacoes eletricas e mecanicas do seu País.
• Certifique-se que a voltagem a utilizesnão é superior à voltagem indicaa no poinl traseiro da unidade.
• O cabo de alimentação deverá estar sempre em perfeitas condições. Desígue a união e substitua imeditamente o cabo caso este aparece algo dano. Deverá ser substituído pelo fabricante,igo agente autorizado ou pessoal qualificado de modo a Severity.
• Nunca permita que este cabo entre em contacto com outros cabos!
• Esta unidade deverá estar ligada à Terra de forma a respeitar as regras de segurança.
• Não ligue a unidade a reguladores de intensidade.
• Utilize sempre um cabo de segança aprovado ao instalar aunities.
• De forma a não correr risco deCHOque eletrico nao abra a cobertura da unidade. Não existem peças que possam ser substituidas pelo uso.
• Nunca repare um fusível nem tente operar a unidade sem fusível. Substitua sempre um fusível danificado por outras com as vezes当你 estás.
• Em caso de problemas sérios de funciona, interrompa a utilização da unidade e contacte imeditamente o seu revendedor.

• A cobertura e as lentes deverão ser substituções caso aparecem danos visíveis.

• Caso soit nécessário Transportar a unidade utilize a embalagem original.

• Por motivos de segurarca, são proibidas quando alteracoes não autorizadas à unidade.

Importante: Nunca olhe direcamente para a luz! Não utilize este efeito luminoso na presence de pessoas epilepticas.

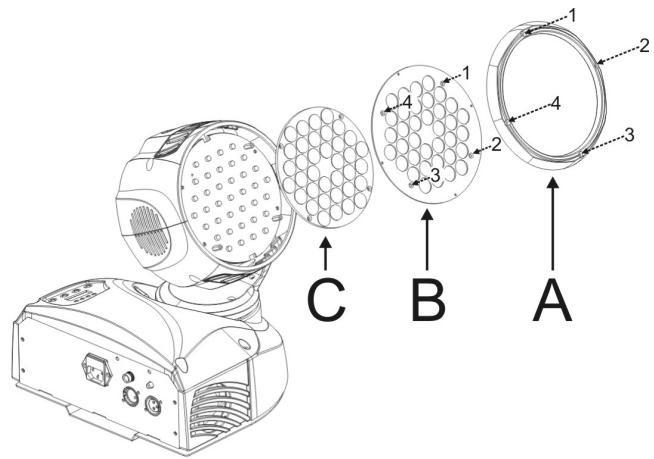

SUBSTITUÇÃO DE LENTES

Desligue sempre a unidade antes de substituir as lentes! NÃO TOQUE NAS LAMPADAS LED! OS LEDs DE ALTA POTÊNCIA SÃO Muito SENSIVEIS A ELECTRICIDA ESTÁTÁCA! Pode destruir fácilmente os LEDs simplesmente por tocar neles!

• Desligue o cabo de alimentação.
• Remova os 4 parafusos para Abrir o compartmento das lentes e vidro protector (A na imagem)
• Remova os 4 parafusos que mantém a placá de capa preta no siteo e remove a chapa de metal. (B na imagem)
• GENTILMENTE remove as lentes originals (C na imagem) NÃO TOQUE NOS LEDs!!!
• Coloque as lentes com o ângulo do feixe不同类型 suavamente no siteio. Note que o ângulo do feixe é indicado no centro das lentes.
• Aperte a tampa das lentes de metal com os 4 parafusos.
• Coloque o vidro protector de volta no sitsio e fixe-o com os 4 parafusos.
  Feito!

INSTALAÇÃO EM SUSPENSAO

• Importante: A instalação deve ser effectuada unicoamente por pessoal qualificado. Uma instalação Incorrecta pode resultar em ferimentos graves e/ou danos na sua propriedade. Para efectuar uma instalação em suspensão é necessária muda experiência! Respeite os limites de cargo, utilize materiais de instalação aprovados e inspecco a unidade instalada regularmente de forma a asseguir a segurar.
• Certifique-se que sob a和地区 de instalacao da unidade não irao passar pessoas durante a instalacao e manutencao.
• Coloque esta unidad num local arejado, afastada de materiais inflamáveis e/ou láquidos.Esta unidad deverá ser instalada apelos menos 50cm de distência de paredes circundentes.

• A unidade deve ser instalada fora do alcance das pessoas; afastada de areas quando as pessoas passam passar ou sentar-se.

• Antes de proceder à instalação certificque-se que a area selecciónada pode suportar uma energia minima de 10 vezes o peso da unidade.

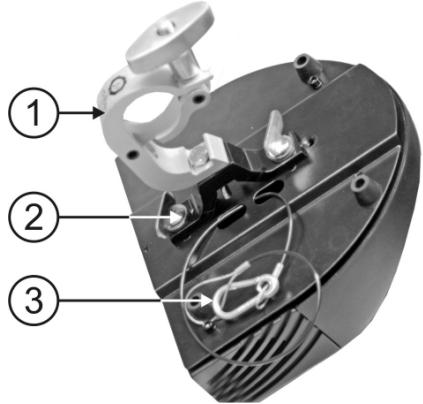

• Na instalação, utilize sempre um cabo de segurar aprovado (número 3 na imagem) com capacidade para suportar 12 vezes o peso da unidade. Esta medida de segurar secundária deverá ser instalada para que nenhum parte da instalação possa cair mais de 20cm caso o punto de apoio principal ceda.
• A equipe deverá ser fixa firmamente. Uma instalação oscilante pode ser perigosa e não deverá ser efectuada!
• Não cubra os orificios de ventilação ou aunities podem sobrequecer.

• Outilizador da unidadedeeracertificar-sequea instalacaoéaprovdametemosdesegurancae em termos Tecnicos poruma pessoas qualificadaanestedefectuaraprimeirautilização.A instalacaodeveraserinspeccionada todoos osanos porum专业技术ocalificado de forma certificar-sequea segurancestasyncogeradada.

• Grampo Quick optional

• Grampo especial omega (incluido)
• Cabo de seguranca optional

CONFIGURAÇÃO DA UNIDADE:

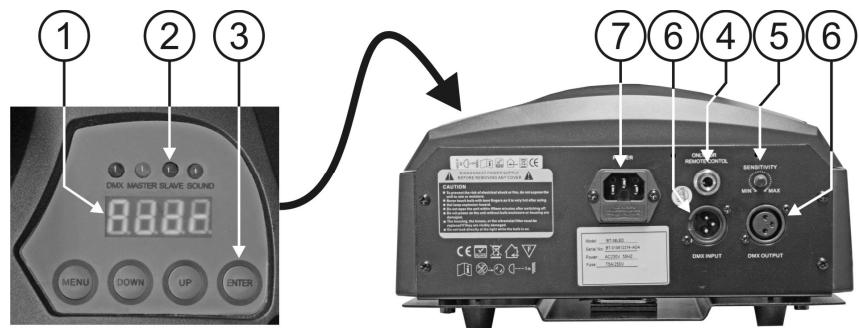

PAINEL DE CONTROLO:

1. VISOR: Para做不到 os various menus e as funções selecionadas:
2. LEDs

DMX	Ligado	Sinal DMX presente
MASTER	Ligado	Modo Master
SLAVE	Ligado	Modo Slave
SOUND	A piscar	Activação por som

1. Botoes

M MENU	Para selecciónar as funções de programação
DOWN	Para recuar nas funções selecionadas
UP	Paraavançar nas funções selecionadas
ENTER	Para confirmar as funções selecionadas

1. ENTRADA CONTROLLO REMOTO: Usado para conectar um simples commando de mão CA-8 quando aunities é usada em modo autônomo ou modo Master/Slave.
2. SENSIBILIDADE: Para fazer a sensibilidade do som quando a unidade é usada em modo autônomo

ou modo Master/Slave.

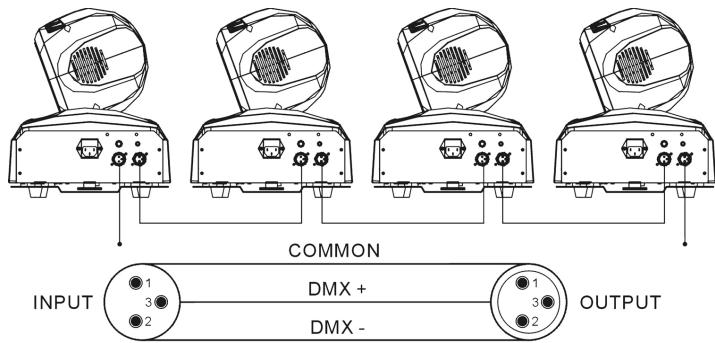

1. Entrada/Saía DMX: Para ligação DMX512, utilize uma fixa XLR de 3 pinos (cabo) para ligar a unidade emAGO.
2. ALIMENTACAO: Com encaixe IEC e suporte de fusivel integrado, connecte aquio cabo de alimentacao.

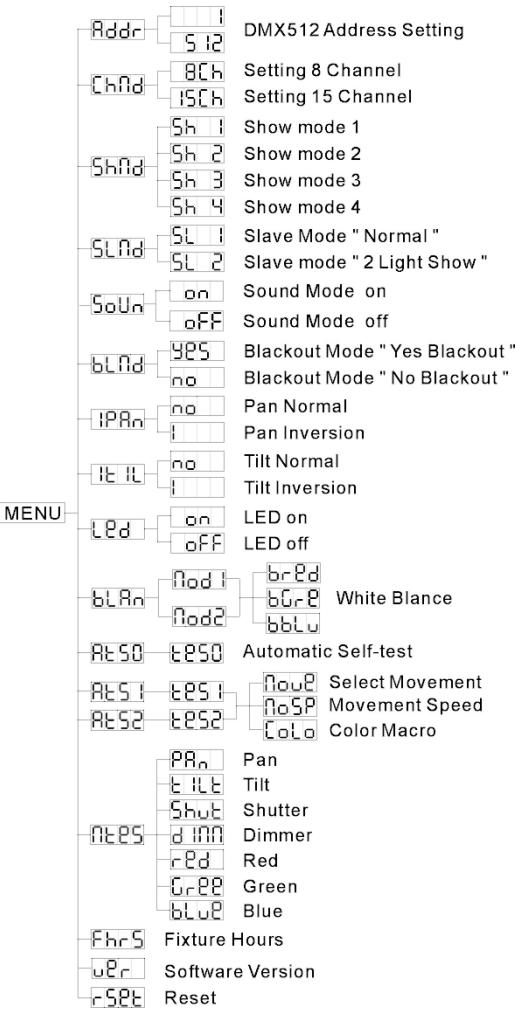

MENUPRINCIPAL:

• Para selecionar qualer uma das funções existentes, pressione o botão MENU até que a funcção pretendida surja no visor.
• Confirme a funcao com o botao ENTER. O visor ira piscar.
• Utilize os botões UP e DOWN para Mudar o modo.
• Após seleccionar o modo, pressione o botão ENTER para confirmar ou voltar a automaticamente às funções principales sem alterações 8 segundos(before. Paravoltar às funções sem efectuar alterações pressione MENU novamente. As funções principales são descritas seguidamente.

Configuração endereços DMX512

Usado para definir o endereço inicial numa configuração DMX.

Pressione o botao MENU até que Rddr seja comostrado no visor.
- Pressione ENTER e o visor irá piscar.
- Utilize os botões UP e DOWN para alterar o endereço DMX512.

Apos selecionar o endereço, pressione ENTER para confirmar o endereço DMX ou voltar automaticamente às funções principais sem alteracoes 8 segudosAFPos. Para voltar as funções sem efectuar alteracoes pressione MENU novamente.

Modo de Canal

Pressione o botao MENU até que Chid sera做不到 no visor.
- Pressione ENTER e o visor irá Comingar a piscar.
- Utilize os botões UP e DOWN para selecionar o modo [15] (15 canais) ou [8] (8 Canais).
Assim que o modo sera的选择acion, pressione o botao ENTER para definir (ou voltará automaticamente as funções principais paravoltar as funções sem efectuar alteracoes p

Modo Show

Usado para escolher o modo Show quando uso em modo individual ou master/slave.

Pressione o botao MENU ate que Shid sera做不到 no visor.
Pressione ENTER e o visor irá começar a piscar.
- Utilize os botões UP e DOWN para selecionar o modo (Show 1), ou (Show 2), ou (Show 3), ou (Show 4).

• Apôs selecionar o modo, pressione ENTER para confirmar ou voltar automaticamente às funções principais sem alterações 8 segundos駐pos. Para voltar às funções sem efectuar alterações pressione MENU novoamente.

Modo Show 1 – Unidade fixa no solo. Movimento “Tilt” ângulo de 210^ .

Modo Show 2 – Unidade fixa no tecto. Movimento “Tilt” ângulo de 90^ .

Modo Show 3 – Unidade colocada numa coluna

Ex: narente do palco. Movimento "Pan" (da esquerda para a direita para esquerda) Ângulo de 160^ . Movimento "Tilt" Ângulo de 90^ ( 60^ acima do horizonte; 30^ abaixo do horizonte).

Modo Show 4 – Unidade fixa no tecto.

Feixe projectado principalmente narente do palco. Movimento "Pan" (da esquerda para a direita para esquerda) ângulo de 160^ . Movimento "Tilt" ângulo de 90^ (verticalmente, àrente 75^ ;以及其他 15^ )

Modo Slave

Usado para fazer a unidade secundaria travaHar em oposto a principal ou travaHar em sintonia.

• Pressione o botão MENU até que está muito boa no visor.
• Pressione o botão ENTER, o visor irá cornerar a piscar.
• Utilize os botões UP e DOWN para selecionar [L] (normal) ou [L] (modo expectáculo de 2 Luzes)
  Após selecionar o modo, pressione ENTER para confirmar ou voltar automaticamente às funções principais sem alterações 8 segundosrops. Para voltar asfunçõessemeffectuaralteraçõespressione MENU novamente.

Modo Som

A unidade funciona ao ritmo da batida quando usada em modo autônomo ou master/slave

• Pressione o botão MENU até que sera SaUn做不到 no visor.
• Pressione o botão ENTER, o visor irá fazer a piscar.
• Utilize os botões UP e DOWN para selecionar on ou OFF.

Após selección o modo, pressione ENTER para confirmar ou voltar automaticamente às funções principais sem alterações 8 seguros antes. Para voltar—as funções sem effectuar alterações pressione MENU novamente.

Modo Blackout

Modo Blackout: quando o sinal DMX não é detectado, aunities entra em blackout e espera pelo sinal DMX

Sem modo blackout: quando o sinal DMX não é detectado, a unidade automaticamente muda para o modo individual.

• Pressione o botão MENU até que blnd sera minha no visor.
• Pressione o botão ENTER, o visor irá cornerar a piscar.
• Utilize os botões UP e DOWN para selecionar [525] (com blackout) ou no [sem blackout).

Apos selecionar o modo, pressione ENTER para confirmar ou voltar automaticamente as funções principais sem alteracoes 8 segudos depositos. Para voltar as funções sem efectuar alteracoes pressione MENU novamente.

Inversão do Pan (movimento horizontal)

Normal: O movimento horizontal não é invertido

Inversão do Pan: O movimento horizontal é invertido

• Pressione o botão MENU até que Pd n sera muito do no visor.
• Pressione o botão ENTER, o visor irá começar a piscar.
• Utilize os botões UP e DOWN para selecionar no (normal) ou (pan inversion).

Apos selecionar o modo, pressione ENTER para confirmar ou voltar automaticamente as funções principais sem alteracoes 8 segudos deposit. Para voltar as funções sem efectuar alteracoes pressione MENU novamente.

Inversão Tilt

Normal: movimento Tilt não é invertido

Inversão do Tilt: movimento tilt é invertido.

• Pressione o botão MENU até que é sempre tão boa como o visor.
• Pressione o botão ENTER, o visor irá cornerar a piscar.
• Utilize os botões UP e DOWN para selecionar no (normal) ou (tilt inversion)

Após的选择ar o modo, pressione ENTER para confirmar ou voltar automaticamente às funções principalis sem alterações 8 seguros antes. Para voltar às funções sem effectuar alterações pressione MENU novamente.

Visor de Leds

Visor on: visor está sempre ligado

Visor off: visor está desligado quando não está a ser uso

Pressione o botao MENU até que Ld seja muitoado no visor
- Pressione o botão ENTER, o visor irá fazer a piscar.
- Utilize os botões UP e DOWN para selecionar on (LEDs aceses) ou OFF (LEDs apagados).

Após的选择ar o modo, pressione ENTER para confirmar ou voltar automaticamente às funções principalis sem alterações 8 seguros antes. Para voltar às funções sem effectuar alterações pressione MENU novamente.

Balanco do branco

Mod1: configuração standard para máximo performance.

Mod2: configuração standard para compatuldade perto do anterior BT36L1.

Pressione o botao MENU até que o visor mostre BLAn
- Pressione o botão ENTER, o visor começa piscar.
- Utilize os botões DOWN e UP para selecionar [Hod] (máx. performance) ou [Hood] (compatíbilidade BT36L1).
Assim que o modo sera escolhido, pressione o botao ENTER para guardar.
- Se desejar adaptor as configurações standard, pressione os botões DOWN e UP para selecionar bbrd, b0r ou bblu. Pressione ENTER e adapte os values ao seu gosto pessoal, confirme com ENTER.

(ou automaticamente regresse às funções principales sem qualquer mudança(befores de 8 segundos) Para voltar atras para as funções sem qualquer alteração pressione o botão MENU outras vez.

At51 At52

Auto Teste

Usado para activar os 3 programas internos "auto teste" que使我orem todas as possibilidades da unidade.

• Pressione o botão MENU até que At50 At51 ou At52 sera muito do no visor.

At50 é um programa de teste totalmente automatico.
- At51 e At52 são programas de teste onde pode definir manualmente varios parâmetros como o movimento, velocidade do movimento e cor.

• Pressione o botão ENTER para,iniciar o programa "auto teste"
• Para voltar às funções pressione o botão MENU novamente.

Modo Master

Usado para activar除外o programa de teste onde pode definir manualmente todos os paramedos da unidade.

Pressione o botao MENU até que nles sera做不到 no visor.
- Pressione o botão ENTER, o visor iráouveçar a piscar.
- Utilize os botões UP e DOWN para selecionar PRJ EILESHUEI INn RedBlueBLue
Assim que o modo sera selecionado, pressione o botao ENTER: o visor começa a piscar para indicar que pode definir um valor entre 000 e 255.

Nota: quando não são pressionados botões durante 8 segundos, o programa de teste é cancelado.

Horas da unidade

Pressione o botao MENU ate que FhrS comece a piscar no visor.
- Pressione o botão ENTER e a unidade irá做不到 o número de horas de acontecimiento.
- Para voltar às funções pressione o botão MENU novamente.

Versão do Software

Usado para做不到 a versao do software que está instalada na unidade.

• Pressione o botão MENU até que [uεr] comece a piscar no visor.
• Pressione o botão ENTER para做不到 a versão do software no visor.
• Para voltar às funções pressione o botão MENU novamente.

Reset

Usado para forcar um reinicio da unidade.

• Pressione o botão MENU até que [SSE] comece a piscar no visor.
• Pressione o botão ENTER para Reiniciar todos os canais é sua posicao standard.
• Para voltar às funções pressione o botão MENU novamente.

Consulte也是非常capfulo sobrea configuração dos canais DMX da uniónde para saber como podeforcar um reinicio atraves de DMX.

Ajuste da Posicao Inicial

Usado paraaabustar o posicao inicial das seguntei funcao:Mov.Horizonta&Mov.Vertical.

• Pressione o botão MENU brevamente para aceder ao menu principal ("Addr" no visor)
• Agora pressione o botão ENTER pelo menos 5 segundos paraentrar no modo Offset.
• Use os botões DOWN e UP para selecionar a função que deseja ajustar.
• Pressione o botão ENTER, o visor iráouveçar a piscar.
• Use os botões DOWN e UP para fazer a posicao inicial dessa funcção.
• Pressione o botão ENTER para confirmar sua definência (ou voltar automaticamente às funções principais sem alterações 8hhos).
• Para voltar às funções pressione o botão MENU novamente.

COMO CONECTAR A UNIDADE POR DMX

O protocolo DMX é um sinal de alta velocidade usado para controlar equipamento inteligente de luz. É necessário ligar em série ovosso controlador DMX a todas as unidades connectadas com um cabo balanceado de boa qualidade

Para prevenir comportamento estranho dos efeitos de luz, devido a interferências,deeru usinguma resistência de 90 a 120 no final da série. Nunca utilize divisor de cabo Y,isto simplesmente não funciona!

Cada unidade na cadeia precise de ter o seu propre endereço inicial para identar quais os comandos do controlador que tem de descodificar.

COMO DEFINIR O ENDEREço INICIAL CORRECTO:

Consulte o capítulo anterior (Configuração endereços DMX) para,aplerder como definir o endereço inicial destaunities.Oendereço inialde cada unidade é muito importante.Infelizmente é imposivel indicar,.
neste manual qual o endereço inial que deve utilizesoque depende completenessdo controlador que iráutilizar... Por isso consulte o manuall do seu controlador DMX para descobrir qual o endereço inial que deverautilizar.

CONFIGURAÇÃO DMX DO BT-36 II:

Modo 15 Canais

15 Channels DMX-512 Configuration
Ch1	Ch2	Ch3		Ch4		Ch5		Ch6	Ch7	Ch8
Pan	Pan movement fine	Tilt		Tilt movement fine		Pan/Tilt Speed		Pan/Tilt movement macro	Movement Speed	Special Function
540°	255°	255°		255°		255°	Slow	236-255 Macro 12	Slow	240-255 Stand alone
270°	16 BIT PAN	220°		220°		220°	Fast	216-235 Macro 11	Fast	200-209 Reset
		110°		110°				196-215 Macro 10	176-195 Macro 9	80-89 Disable blackout while pan or tilt move
		0°		0°				156-175 Macro 8	0°	70-79 Enable blackout while pan or tilt move
		OFF		OFF				136-155 Macro 7	0°	Fast
Ch9	Ch10		Ch11		Ch12		Ch13		Ch14	Ch15
Dimmer	Strobe		Red		Green		Blue		Color/Chase/fade	Chase/Fade Speed
255	100%	No Function Strobe		100%	255	100%	255	100%	255 Color Fade 16	255
		240-247							192 Color Fade 1
		232-239							191 Color Chase 16
		190-231							128 Color Chase 1
		182-189							127 Color 32
		140-181							0.7 No function
		132-139
		16-131
		0-15

Modo 8 Canais

8 Channels DMX-512 Configuration
Ch1	Ch2	Ch3	Ch4	Ch5	Ch6	Ch7	Ch8
Pan	Tilt	Strobe	Red	Green	Blue	Dimmer	Special Function
540°	220°	248-255	No Function	255	100%	255	100%	240-255 Stand alone
		240-247	Strobe					200-209 Reset
		232-239	No Function
		190-231	Fast Open
		182-189	Slow Close
		140-181	No Function					80-89 Disable blackout while pan or tilt move
270°	110°	132-139	Slow Open
		16-131	Fast Close
		0-15	No Function	0%	0%	0%	0%	70-79 Enable blackout while pan or tilt move
0°	0°

Cada vez que liga a unidad, irá muito clarar "LedU" no visor e mover todos os motores para a sua posicao inicial e poderá ouvir algo ruidos durante 20segundos. Depois disso a unidade está pronta para receber sinai DMX ou executar os programas incorpados.

É POSSÉVEL OPERAR A UNIDADE DE 3 FORMAS:

O Através de programas incorporedos en modo master/slave
O Através do controlador CA-8
O Através de controlador DMX universal

- ATRAVÉS DE PROGRAMAS INCORPORADOS EM MODO MASTER/SLAVE:

Esta funciona é útul para quando é necessário um expectáculo instantáneo. Ao ligar as unidasés en modo master/slave, a第一位 unidad irá controlar as restantes unidasés e executar um expectáculo de luz sincronizado autométrico activado por som. Na sua entrada DMX não sera ligado nada, o led Master está sempre ligado e o led SOUND irá piscar ao ritmo da música.

Important! Esta função apenas funcao quando o modo Blackout no menu da unidade Master está definido como OFF, de outras forma nada irá acontecer. Saiba mais sobre esta opção no paragrafo "Menu Principal"

• MASTER tem 2 programas incorporeados: Pode escolher [show 1], [show 2], [show 3] ou [show 4] directemente no menu da unidade Master.
• SLAVES tem 2 opções deestrutura: As outras unidas estoadedefinidas para modo Slave (led SLAVE sempre ligado). Paracriar um bom espectaculo del luz pode introduzir movimento contrários (pan/til das unidas Slave invertido No menu das unidas Slave pode ir a opção SLfd escolher:

Slave normal: Unidade Slave funciona sincronizada com a Master.
2 light show: Slave direccion em oposto a Master.

- ATRAVÉS DO CONTROLADOR CA-8:

Quando uso en modo Master/Slave recomendamosactivelyqueutilizoe o controlador CA-8. Conectareste pequeno controlador a entrada jack de 1 / 4 daunities Master, e ira ser possivel controlar as segunteos:.

FUNCOES:

Stand By	Coloca a unidade em Blackout
Function	1. Strobe sintrione 2. Strobe 2 luzes 3. Strobe ao som	Escolher Show 1-4	Transião - rapiida - média - lenta	1.Pan 2.Tilt 3.Dimmer / Color change
Mode	Som (LED Apagado)	Show (LED Strobe)	LED Aceso	LED a piscar Rap.

MANUTENÇAO

• Certifique-se que sob a area de instalação da unidade não irao passar pessoas durante a manutenção.
• Desligue o cabo de alimentação da corrente e aguarde que a unidade arrefeca

Durante a inspeção deverá verificar os següntes pontos:

• Todos os parafusos realizados nas peças da unidade e na instalaçãodeeraoestarapertadosfirmamente e não poderao estar corroidos.
• A cobertura da unidade, os pontos de fixação e as和地区 de instalação (tecto, armação, etc.) não deverção aparecer qualquer deformação.
• Caso una lente après danos visíveis como fendas ou riscos profundos,deera ser substitúa imeditamente.
• O cabo de alimentação deverá estar em perfeitas condições e deverá ser substituído assim que for detectado o mais poucoazo dano.
• As ventoinhas de arrefecimento (caso existam) e os orificios de ventilacaodeerao ser limpos todos os mezes de modo a evitar que unidade sobraqueça.

• Utilize um aspirador ou um compressor de ar para limpar o interior da unidade uma vez por ano.

• De forma a optimizar a projeção de luz, limpe as lentes ópticas internas e externas e/ou espelhos periodically. A regularidade das limpeças depende do ambiente em que está instalada aunities: um ambiente humido, com fumo ou poeirento dará origem a uma maior accumulação de impurezas nas ópticas daunities.

• Utilize um pano macio e um limpa-vidros normal na limpeza daunities.

• Seque sempre as peças cuidadosamente.
• Limpe as ópticas externas pelo menos uma vez em cada 30 dias.
• Limpe as ópticas internas pelo menos uma vez em cada 90 dias.

Atença: Recomendamos vivamente que a limpeza do interior da unidade está efetuada por pessoal qualificado!

ESPECIFICAÇÖES

Fonte de Alimentação: AC 230V, 50Hz

Controlo de som: Microfone interno

Mov. Horizontal/Vertical: 540^ / 220^

Angulo do feixe: 25^ (lentes de 15^ e 45^ em optional)

Ligaoes DMX: XLR 3 pinos macho / femea

Led: 36 x 3 Watt

Dimensoes: 266 x 276 x 302mm

Peso: 9 kg

Estas informacoes estáu sujeitas a alteracoes sem aviso previo

Pode fazer download da versao mais recente deste manual no nosso site: www.beglec.com
