MANUAL DE UTILIZADOR LP441W OKI

Este manual visa ajudar o usuário a se familiarizar rapidamente com as funções básicas da impressora de código de barras Petit lapin.

Leia-o com atenção para poder usar plenamente as funções da Petit lapin.

Notas

1. É proibido reproduzir integral ou parcialmente este manual sem permissão do proprietário dos direitos autorais.
2. As informações contidas neste manual estão sujeitas a alteração sem aviso prévio.
3. Caso encontre informações ambíguas ou errôneas neste manual, entre em contato com o revendedor ou centro de assistência técnica mais próximo.

Atenção

Este é um produto de Classe B baseado na norma do Conselho de Controle Voluntário de Interferência Gerada por Equipamento de Tecnologia da Informação (VCCI). Se este equipamento for usado em um ambiente doméstico, poderá ocorrer interferência nas ondas de rádio.

Problemas dessa natureza requerem que o usuário adote medidas corretivas.

Cuidado! Esta impressora pode ser danificada se exposta à água. Sempre que a usar ao ar livre ou em qualquer área onde possa ser exposta à água, coloque-a no estojo à prova d'água opcional para (OKI # 70061202) protegê-la contra danos.

Segunda edição, março de 2010

Para clientes que usam modelos de comunicação Bluetooth ou sem fio

Observações sobre ondas de rádio

Este produto foi aprovado quanto à adaptabilidade na norma tecnológica baseada na Lei do Rádio (Radio Law). Portanto, não é necessário obter uma licença para estação de rádio para usá-lo. Há limitações quanto ao uso deste produto apenas no Japão.

As ações descritas a seguir podem resultar em punição judicial.

• Desmontar/modificar este produto
• Remover a etiqueta de certificação (selo do número de série) afixada neste produto

Usar este produto nas proximidades dos aparelhos descritos a seguir pode encurtar a distância da comunicação ou impedi-la.

Próximo de um forno de microondas, local onde haja eletricidade estática ou falha de rádio, ou próximo de equipamento sem fio conectado em rede LAN.

Bluetooth™

“Bluetooth” é marca registrada da Bluetooth SIG, Inc., USA. Usamos a marca mediante licença de tal empresa.

Antes de usar a interface LAN sem fio, configure todos os parâmetros relacionados à segurança do equipamento LAN sem fio de acordo com o manual fornecido com o equipamento.

SUMÁRIO

Desembalagem 116

Nomes dos componentes.... 117

Nome e função dos controles 119

Antes de começar.... 120

Como carregar a bateria.... 120

Colocação e remoção da bateria.... 123

Colocação de etiquetas 126

Modo contínuo 126

Modo de dispensa 128

Como ligar a impressora.... 131

Impressão de teste 132

Uso da interface serial RS-232C....133

Uso da interface IrDA 134

Uso da interface Bluetooth ou LAN sem fio. 135

Impressão 136

Manutenção diária. 138

Modos de operação .... 140

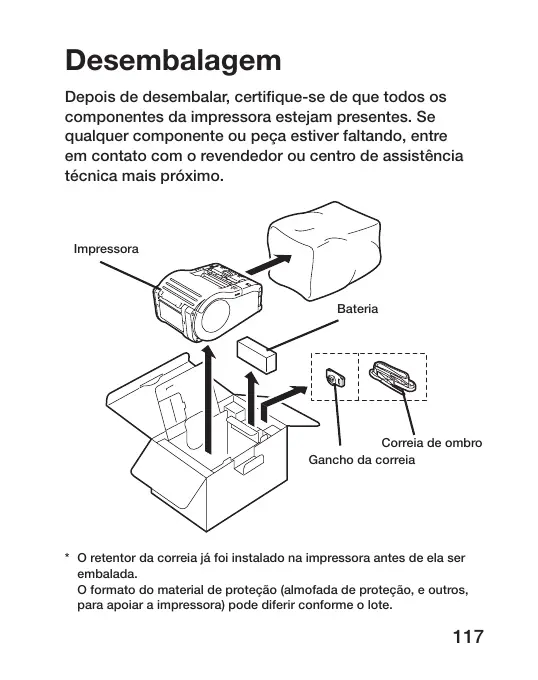

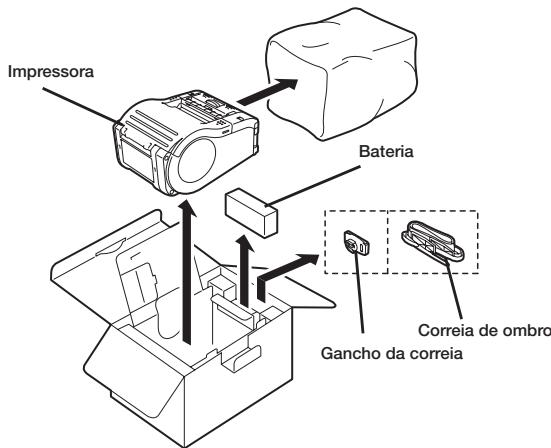

Desembalagem

Depois de desembalar, certifique-se de que todos os componentes da impressora estejam presentes. Se qualquer componente ou peça estiver faltando, entre em contato com o revendedor ou centro de assistência técnica mais próximo.

Impressora Bateria Correia de ombro Gancho da correia

* O retentor da correia já foi instalado na impressora antes de ela ser embalada.
O formato do material de proteção (almofada de proteção, e outros, para apoiar a impressora) pode diferir conforme o lote.

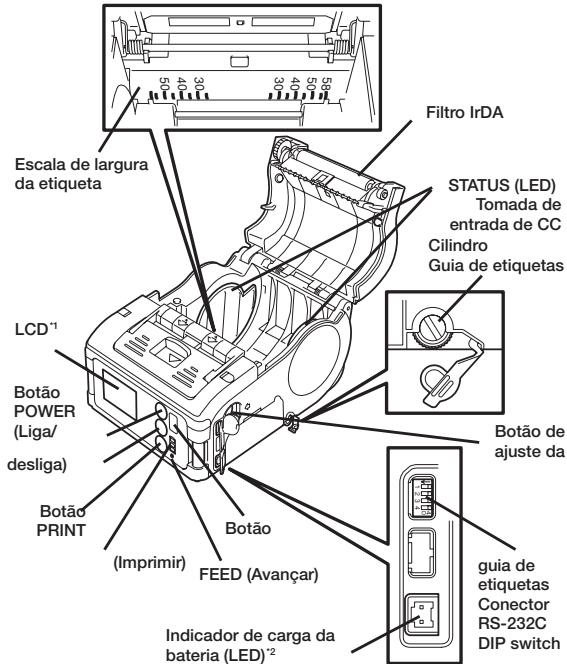

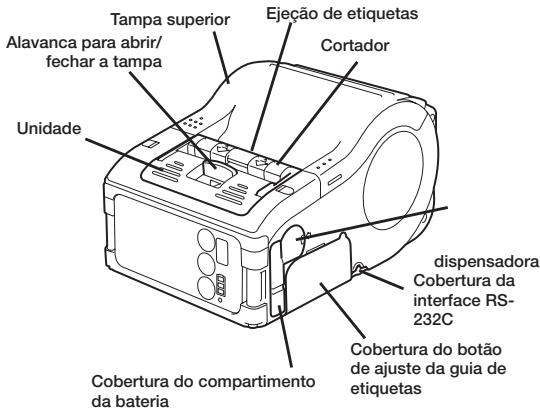

Nomes dos componentes

Tampa superior Alavanca para abrir/ fechar a tampa Ejeção de etiquetas Cortador Unidade dispensadora Cobertura da interface RS- 232C Cobertura do compartimento da bateria Cobertura do botão de ajuste da guia de etiquetas

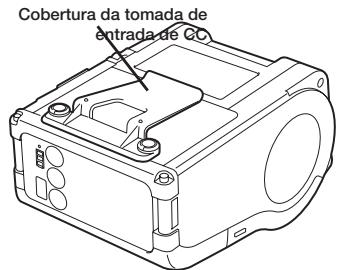

Cobertura da tomada de entrada de CC

Escala de largura da etiqueta Filtro IrDA STATUS (LED) Tomada de entrada de CC Cilindro Guia de etiquetas LCD¹ Botão POWER (Liga/ desliga) Botão PRINT (Imprimir) FEED (Avançar) Botão (ajuste da Indicador de carga da bateria (LED)² guia de etiquetas Conector RS-232C DIP switch

^*1 O painel de operação com LCD é integrado apenas no modelo de interface LAN sem fio (opção de fábrica).

^2 O painel de operação com LCD para o modelo de interface LAN sem fio tem um LED INDICADOR DE CARGA (opção de fábrica).

Nome e função dos controles

Interface RS-232C: permite conexão com PC ou terminal de mão.

Cobertura da interface RS-232C: protege o conector RS-232C.

Tampa superior: deve ser aberta para a colocação de etiquetas.

Filtro IrDA: contém o sensor e o emissor IrDA.

DIP switch: define o modo de operação da impressora. (ver página 35).

Unidade dispensadora: deve ser movida para selecionar o modo de dispensa.

Botão POWER (liga/desliga): liga/desliga a impressora.

Cobertura do compartimento da bateria: protege a bateria especial.

Indicador de carga da bateria (LED): indica a carga restante na bateria da impressora.

* Não pendure a impressora em nenhum outro lugar que não seja um cinto.

Clipe para cinto: usado para pendurar a impressora no cinto.

Guia de etiquetas: deve ser ajustado de acordo com o tamanho da etiqueta usada.

Cobertura do botão de ajuste da guia de etiquetas: protege o botão de ajuste da guia de etiquetas.

Ejeção de etiquetas: ejeta as etiquetas impressas.

Botão FEED (Avançar): pressione para avançar a etiqueta.

Botão PRINT (Imprimir): coloca a impressora online ou offline.

STATUS (LED): indica o status da impressora. (Ver páginas 29 a 34).

Antes de começar Como carregar a bateria

Siga as etapas descritas abaixo para carregar a bateria usando o carregador de bateria.

① Conecte uma extremidade do cabo de alimentação ao carregador de bateria e a outra em uma tomada elétrica. (A luz POWER acenderá na cor vermelha).
② Coloque a bateria no carregador e deslize-a na direção da seta.

O carregamento começará e a luz CHARGE acenderá na cor laranja. Quando o carregamento estiver concluído (bateria totalmente carregada), a luz CHARGE apagará. No caso de um carregador com cinco soquetes, a carga começará e a luz CHARGE acenderá na cor laranja. Quando o carregamento estiver concluído (bateria totalmente carregada), a luz CHARGE acenderá na cor verde.

③ Depois de carregar a bateria, retire-a do carregador.

Deslize a bateria na direção oposta da etapa (2) e retire-a do carregador.

Aviso

• Se a luz POWER não acender no início do carregamento, verifique a conexão do cabo de alimentação.
• Se a luz CHARGE não acender no início do carregamento, certifique-se de que a bateria esteja firmemente encaixada no carregador. A má colocação da bateria pode resultar em carga incompleta.
• Quando a bateria totalmente carregada é colocada no carregador, a luz CHARGE acende e depois apaga.

No caso de um carregador com cinco soquetes, a luz CHARGE acenderá na cor verde.

• A luz CHARGE pode piscar por alguns instantes ao carregar uma bateria que não tenha sido usada há muito tempo. Isso não é sinal de erro. Continue a carregar a bateria.
• A bateria pode ser recarregada cerca de 300 vezes (quando usada em temperatura normal). Se a bateria for totalmente carregada mas perder a carga muito rápido, troque-a.

Tempo de carregamento

Demora cerca de duas horas e meia para a bateria atingir a carga plena quando está totalmente exaurida.

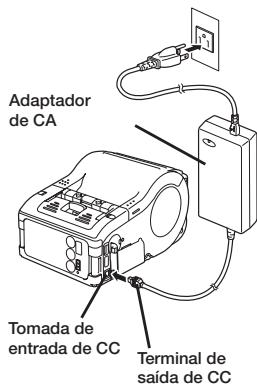

A bateria pode ser carregada quando está instalada na impressora.

① Abra a cobertura da tomada de entrada de CC e insira o terminal de saída de CC.

② Conecte o adaptador de CA na tomada elétrica.

A carga começará e a luz indicadora de carga da bateria acenderá na cor vermelha.

Quando o carregamento estiver concluído (bateria totalmente carregada), a luz indicadora de carga da bateria apagará.

No caso do modelo de interface LAN sem fio com LCD, o LED CHARGE acende na cor vermelha quando a carga começa e apaga quando estiver concluída (bateria totalmente carregada).

Tempo de carregamento

Demora cerca de cinco horas para a bateria atingir a carga plena quando está totalmente exaurida.

Colocação e remoção da bateria

① Abra a cobertura do compartimento da bateria.

② Insira a bateria enquanto pressiona e mantém pressionado o gancho cinza e feche a cobertura do compartimento da bateria.

Insira a bateria com o lado dos terminais voltado para a impressora.

Terminais

③ Ao remover a bateria, pressione e mantenha pressionado o gancho cinza e puxe a fita.

* Desligue a impressora ao remover ou trocar a bateria.

O LED de STATUS apaga quando a impressora é desligada. Não retire a bateria quando o LED de STATUS estiver aceso. Retire a bateria quando o LED de STATUS estiver apagado (ver página 20).

* Se a impressora for desligada de outra maneira, pode ser que as informações armazenadas na impressora não sejam atualizadas.

* Desligue a impressora ao remover o terminal de saída de CC do adaptador de CA ou desconectar a fonte de alimentação. Se a impressora for desligada de outra maneira, pode ser que as informações armazenadas na impressora não sejam atualizadas.
Não é necessário usar a bateria quando o adaptador de CA é usado. Se a bateria e o adaptador de CA forem usados ao mesmo tempo, a impressora começa a carregar a bateria (se não estiver totalmente carregada) ou o indicador de carga da bateria se apaga (quando a bateria está totalmente carregada).

Colocação de etiquetas

O método de colocação das etiquetas pode variar dependendo do modo de impressão.

Modo contínuo

① Puxe a alavanca de abrir/ fechar a tampa na direção da seta para abrir a tampa.

Se a impressora estiver sendo usada no modo de dispensa, levante a alavanca de troca e deslize a unidade dispensadora até que pare (ver página 19).

Preste atenção à direção do rolo de etiquetas.

③ Abra a cobertura do botão de ajuste da guia de etiquetas e gire o botão até que a guia de etiquetas se ajuste ao rolo de etiquetas.

Botão de ajuste da guia

Gire o rolo de etiquetas ligeiramente com a mão e confirme que gira sem problemas.

Se sentir atrito, pode ser que o papel não seja alimentado corretamente. Gire o botão de ajuste.

Não é preciso ajustar a guia de etiquetas quando o papel usado tiver a mesma largura do papel usado anteriormente.

4 Feche a tampa depois de confirmar que a borda do rolo de etiquetas está para fora da impressora. Isso conclui as instruções de colocação de etiquetas no modo contínuo.

Etiquetas não separadas

① Puxe a alavanca de abrir/fechar a tampa na direção da seta para abrir a tampa.

Se a impressora estiver sendo usada no modo de dispensa, levante a alavanca de troca e deslize a unidade dispensadora até que pare.

② Retire a primeira etiqueta do rolo.

Esta etapa não é necessária quando etiquetas não separadas forem usadas.

Preste atenção à direção do rolo de etiquetas.

④ Abra a cobertura do botão de ajuste da guia de etiquetas e gire o botão até que a guia de etiquetas se ajuste ao rolo de etiquetas.

Botão de ajuste da guia de etiquetas

Gire o rolo de etiquetas ligeiramente com a mão e confirme que gira sem problemas.

Se sentir atrito, pode ser que o papel não seja alimentado corretamente. Gire o botão de ajuste.

Não é preciso ajustar a guia de etiquetas quando o papel usado tiver a mesma largura do papel usado anteriormente.

⑤ Feche a tampa depois de confirmar que a borda do rolo de etiquetas está para fora da impressora (mais de 10 mm).

Ao usar etiquetas não separadas, pressione o botão FEED para avançar um pedaço da etiqueta e puxe-o para cima para cortá-lo ao longo da perfuração.

Se a etiqueta estiver atolada na impressora, retire-a e recoloque-a novamente.

⑥ Deslize a unidade dispensadora até que pare.

Isso conclui as instruções de colocação de etiquetas no modo de dispensa.

- Para mudar do modo de dispensa para o modo contínuo

Levante a alavanca de troca e deslize a unidade dispensadora até que pare.

Como ligar a impressora

Depois de concluir o procedimento descrito anteriormente, tente ligar e desligar a impressora.

Mantenha o botão POWER pressionado. Quando o LED STATUS acender na cor verde, solte o botão.

② Mantenha o botão POWER pressionado novamente. Quando o LED STATUS apagar, solte o botão.

① Pressione e mantenha o botão FEED pressionado e pressione o botão POWER. A impressora entrará no modo de teste. Pressione novamente o botão FEED para dar início à impressão de teste.

② Verifique os seguintes parâmetros usando a impressão de teste.

• Nenhum caractere deve estar incompleto.
• A impressão deve estar em boas condições.

Durante a impressão de teste, a carga restante da bateria é indicada por 🐎 (para carga completa). Quando o indicador mostrar 🐎, troque a bateria.

* Se detectar qualquer falha, entre em contato com a loja, revendedor ou centro de assistência técnica onde adquiriu a impressora.

Uso da interface serial RS-232C

Use o seguinte procedimento para imprimir através de uma conexão com um PC ou um terminal de mão usando um cabo RS-232C opcional.

① Abra a cobertura da interface RS-232C.
② Conecte firmemente uma extremidade do cabo RS-232C no conector.

Certifique-se de que a seta no conector do cabo RS-232C corresponda à seta no lado do conector da impressora.

③ Conecte a outra extremidade do cabo RS-232C ao conector do PC ou do terminal de mão.

Para obter informações sobre o conector do PC ou do terminal de mão, consulte o manual fornecido com o PC.

Cobertura da interface RS-232C

interface RS-232C Cabo RS-232C

Uso da interface IrDA

Siga o procedimento descrito a seguir para imprimir através da interface IrDA.

Coloque a impressora a uma distância de 20 cm do PC ou do terminal de mão para estabelecer comunicação através da IrDA.
② Ajuste a posição da impressora para deixar o PC ou o terminal na faixa de 30° do centro do filtro IrDA (uma área em forma de cone, mostrada abaixo).

30°

30°

A distância máxima possível para comunicação através de IrDA é de 15 a 20 cm.

* Esta distância pode variar dependendo do ambiente ou do componente com o qual a comunicação será estabelecida. A comunicação pode ser interrompida, especialmente sob luz solar direta ou em um ambiente exposto à luz intensa. Nesse caso, bloqueie a luz intensa para que não incida no filtro IrDA ou estabeleça contato entre o PC e o filtro IrDA.

Uso da interface Bluetooth ou LAN sem fio

Note que, ao imprimir com a interface Bluetooth ou a interface LAN sem fio, a distância entre a impressora e o host pode diferir, dependendo do ambiente de uso e do desempenho do PC ou do terminal de mão usado.

Impressão

① Aguarde a transmissão de dados do PC.
② Quando a impressão terminar, pressione o canto direito ou esquerdo da parte superior da etiqueta e puxe-a na direção da seta.

1234567 abcdeg 1234567 abcdeg 1234567 abcdeg

* O número de folhas que podem ser impressas neste modo não é o mesmo que no modo contínuo.
* Quando a etiqueta não separada for cortada em um local que não seja a perfuração e a impressão tiver terminado, siga o procedimento descrito na página 35.

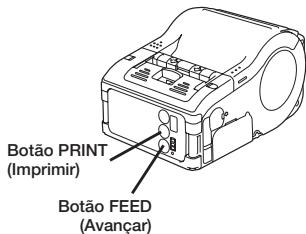

Quando a impressão tiver terminado

① Pressione o botão PRINT no estado online para colocar a impressora no estado offline (LED STATUS apaga).
② Pressione o botão FEED para avançar a etiqueta.
③ Quando o rolo de etiquetas parar de avançar, corte o papel puxando a parte superior do papel na direção da seta.
4 Pressione o botão PRINT para voltar ao estado online (o LED STATUS acende na cor verde).

Botão PRINT (Imprimir) Botão FEED (Avançar)

1204567 abcdefg 1204567 abcdefg 1204567 abcdefg

Manutenção diária

Use o procedimento descrito a seguir depois de desligar a impressora e remover a bateria.

Limpeza da cabeça térmica

① Deslize a alavanca de abrir/fechar a tampa e abra a tampa.

Se a impressora estiver sendo usada no modo de dispensa, levante a alavanca de troca e deslize a unidade dispensadora até que pare (ver página 19).

② Limpe a sujeira usando um pano poroso umedecido com álcool.

* Nunca use tíner, benzeno nem querosene.

Se a impressora estiver sendo usada no modo de dispensa, levante a alavanca de troca e deslize a unidade dispensadora até que pare.

② Limpe a sujeira usando um pano poroso umedecido com álcool.

* Nunca use tíner, benzeno nem querosene.

Cilindro

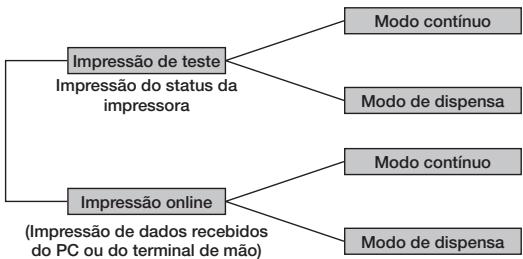

A impressora pode funcionar em dois modos: modo contínuo e modo de dispensa. É possível fazer impressões de testes e online nos dois modos.

Modo contínuo	Modo de dispensa (etiquetas)	Modo de dispensa (etiquetas não separadas)

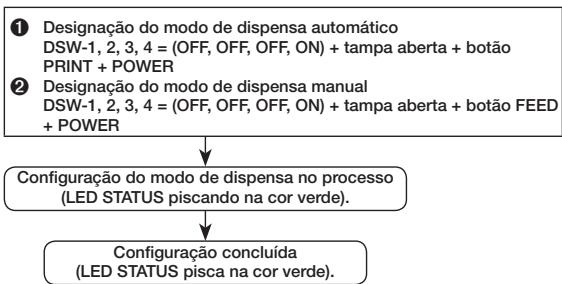

* É possível selecionar o modo de dispensa (etiquetas não separadas) usando a ferramenta de configuração da impressora.

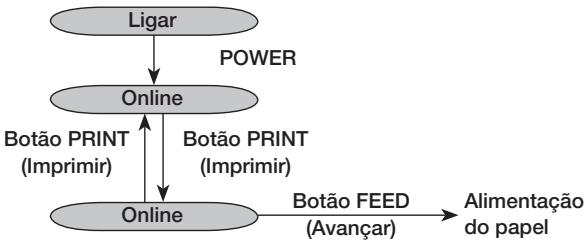

Operação normal

A indicação do LED na operação normal é mostrada abaixo.

Estado de operação	STATUS (LED)
No início da impressão normal	Aceso (laranja)
Estado online	Aceso (verde)
Estado offline	Apagado

* Indicador de carga da bateria aceso mesmo no estado offline.

1. Modo de espera: STATUS (LED) pisca (na cor verde) em intervalos de 4 segundos. No estado offline, o STATUS (LED) apaga. Indicador de carga da bateria aceso mesmo no estado offline. Quando não utilizada por cinco segundos, a impressora entra no modo de espera (estado de prontidão). A impressora volta ao estado normal quando o botão PRINT ou FEED é pressionado, a

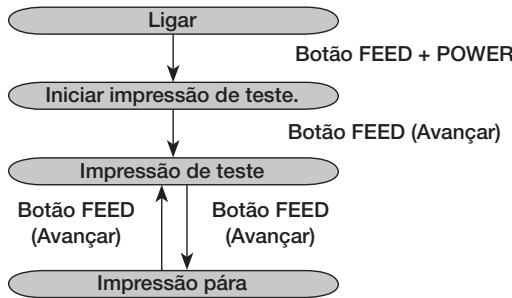

Modo de impressão de teste (botão FEED + POWER)

A indicação do LED no modo de impressão de teste é mostrada abaixo.

Estado de operação	STATUS (LED)
No início do modo de impressão de teste	Aceso (laranja)
Início da impressão de teste	Intermitente (verde)
Durante a impressão de teste	Aceso (verde)
Impressão pára	Apagado

Modo de dispensa

Especificação do modo de dispensa

Tipo	Operação	Padrão
Impressão automática	Imprime uma etiqueta depois de receber dados e aguarda que seja descolada. Depois de a etiqueta ser descolada, imprime automaticamente a próxima etiqueta.	Impressão manual
Impressão manual	Imprime uma etiqueta depois de receber os dados e entra no estado offline. É preciso pressionar a tecla PRINT para imprimir a próxima etiqueta. A impressão termina depois que o número especificado de etiquetas é impresso. Nenhuma impressão ocorre quando a tecla PRINT é pressionada.

Mudança da designação do modo de dispensa

É possível mudar a configuração do modo de dispensa com a designação do DSW e botão quando a impressora é ligada. A configuração é mantida depois de a impressora ser desligada.

Nota: Ao terminar a designação do modo de dispensa, certifique-se de que o LED STATUS acenda na cor verde e desligue a impressora.

Modo de configuração de verificação da cabeça

No modo de configuração de verificação da cabeça, a verificação da cabeça pode ser implementada em duas faixas: área de impressão normal e área de impressão de código de barras.

O recurso de verificação da cabeça pode ser confirmado se está ativado ou desativado, e a faixa de verificação da cabeça pode ser definida de acordo com a configuração do DSW, o status do botão pressionado e o status da tampa no momento em que a impressora é ligada.

Configuração do DIP switch

	DSW-1	DSW-2	DSW-3	DSW-4
(A)	OFF	ON	OFF	ON
(B)	ON	OFF	OFF	ON

Configuraçãodo DSW	Status do botão e tampa	Função
(A)	Botão PRINT + tampa aberta	Define a faixa de verificação da cabeça para a área de impressão.
	Botão FEED + tampa aberta	Define a função de verificação da cabeça para Desativar.
(B)	Botão PRINT + tampa aberta	Define a faixa de verificação da cabeça apenas para a área de impressão de código de barras.
	Botão FEED + tampa aberta	Define a função de verificação da cabeça para Desativar.
Configuraçãodo DSW (A/B) + tampa aberta + (botão PRINT/FEED) + POWER)

A função de verificação da cabeça está sendo configurada. (LED STATUS pisca na cor verde).

Configuração concluída. (LED STATUS acende na cor verde).

Nota: É possível verificar a configuração atual com a impressão de teste (ver página 21). Ao concluir a configuração de verificação da cabeça, certifique-se de que o LED STATUS acenda na cor verde e desligue a impressora.

Modo de configuração de comandos online

Designação dos comandos online

Tipo	Operação	Padrão
Designação de comando compatível com a Petit lapin	Usa comando online como comando padrão da Petit lapin.	Designação de comando SBPL.
Designação de comando SBPL.	Usa o comando online como comando SBPL.

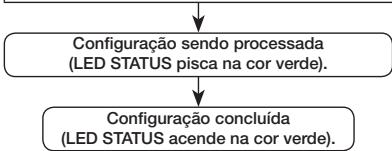

Mudança na designação do comando online

É possível mudar a designação do comando online com a designação do DSW e botão quando a impressora é ligada. A configuração é mantida depois de a impressora ser desligada.

1 Designação de comando compatível com a Petit lapin DSW-1, 2, 3, 4 = (ON, ON, ON, ON) + tampa aberta + botão PRINT + POWER
② Designação de comando SBPL DSW-1, 2, 3, 4 = (ON, ON, ON, ON) + tampa aberta + botão FEED + POWER

Nota: É possível verificar a configuração atual com a impressão de teste (ver página 21). Ao terminar a designação do comando online, certifique-se de que o LED STATUS acenda na cor verde e desligue a impressora.

DIP switch

Configuração do DIP switch

① Desligue a impressora.
② Abra a cobertura do DIP switch.
③ Mude a posição do switch desejado usando uma ferramenta pontiaguda, como a ponta de uma caneta esferográfica.

Configuração do DIP Switch (cont.)

Configuração do DIP switch

DIP switch				Tampa	Botão		Modo de inicialização
1	2	3	4		PRINT	FEED	Interface	Descrição
OFF	OFF	OFF	OFF	Fechada	OFF	OFF	RS-232C	Modo de impressão normal
				Fechada	OFF	ON		Modo de impressão de teste do usuário
OFF	OFF	ON	ON	Fechada	OFF	OFF	RS-232C	Modo HEX dump
OFF	OFF	OFF	ON	Aberta	ON	OFF	—	Modo de descolamento automático
				Aberta	OFF	ON	—	Modo de impressão manual
OFF	ON	OFF	OFF	Aberta	OFF	OFF	Interface Bluetooth/Interface sem fio	Modo de impressão normal
				Aberta	OFF	ON	—	Modo de impressão de teste do usuário
OFF	ON	OFF	ON	Aberta	ON	OFF	—	Designação da verificação da cabeça (área de impressão)
				Aberta	OFF	ON	—	Limar designação de verificação da cabeça
OFF	ON	ON	ON	Aberta	OFF	OFF	Interface Bluetooth/Interface sem fio	Modo HEX dump
				Aberta	ON	OFF	—	Designação de ativação da verificação de CRC
				Aberta	OFF	ON	—	Designação de desativação da verificação de CRC
ON	OFF	OFF	OFF	Aberta	OFF	OFF	Interface IrDA	Modo de impressão normal
				Aberta	OFF	ON		Modo de impressão de teste
ON	OFF	ON	ON	Aberta	OFF	OFF	Interface IrDA	Modo HEX dump
ON	OFF	OFF	ON	Aberta	ON	OFF		Designação da verificação da cabeça (área de impressão de código de barras)
				Aberta	OFF	ON	—	Limar verificação da cabeça
ON	ON	ON	ON	Aberta	ON	OFF	—	Designação de comando online (compatível com a Petit lapin)
				Aberta	OFF	ON	—	Designação de comando online (comando SBPL)
