MANUAL DE UTILIZADOR B411DN OKI

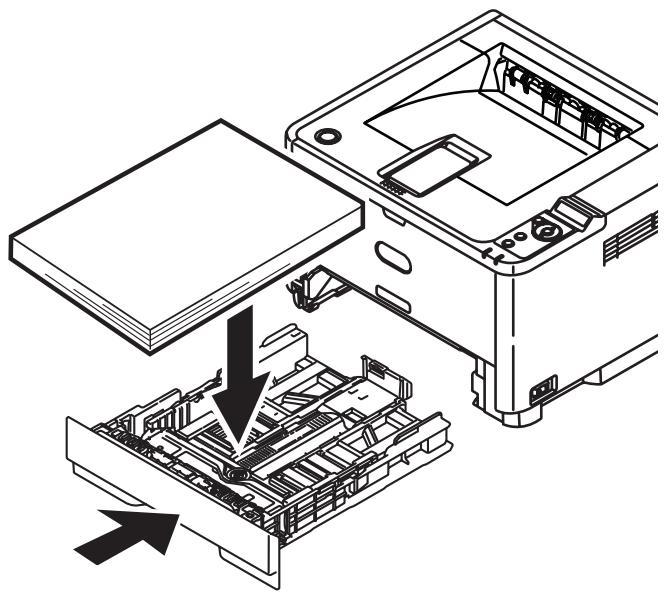

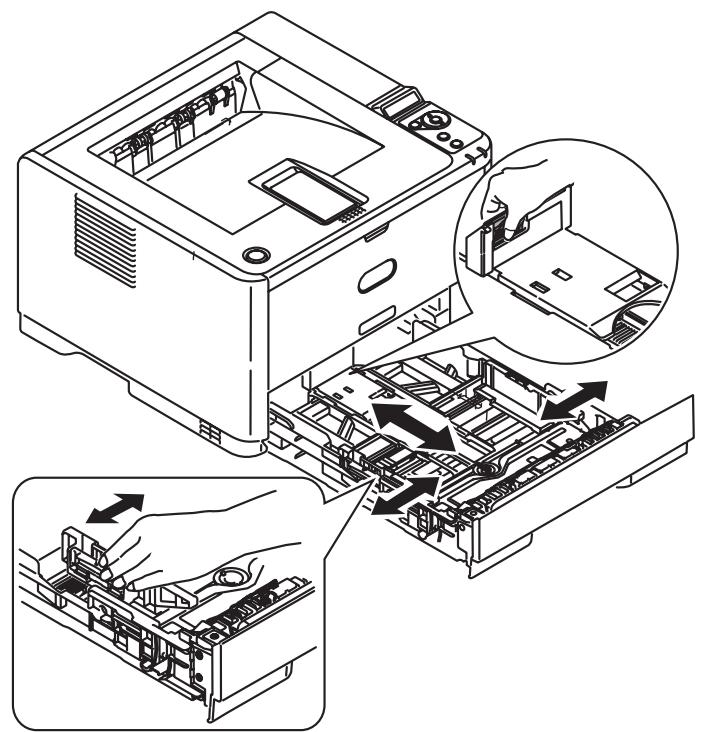

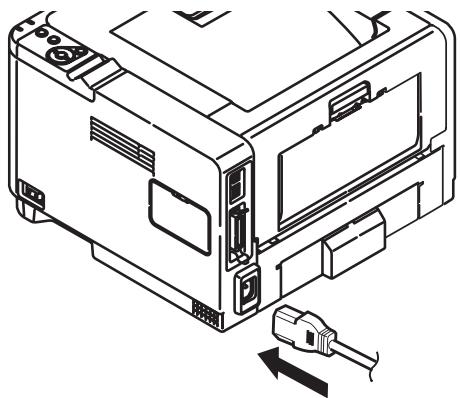

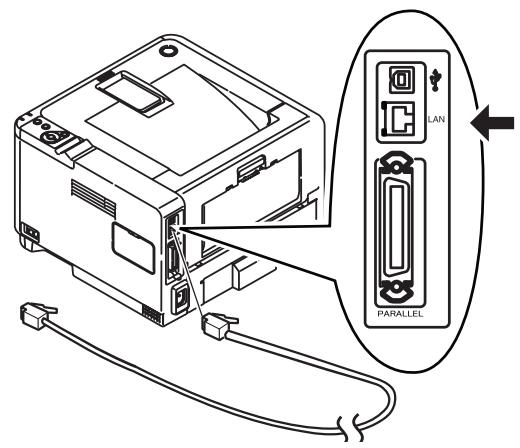

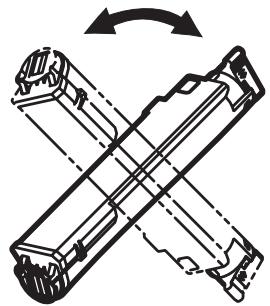

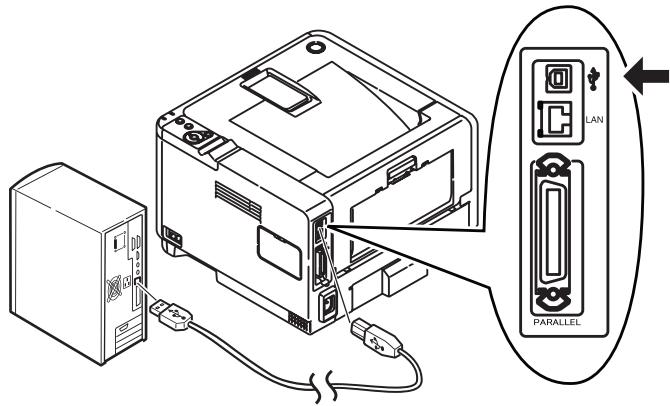

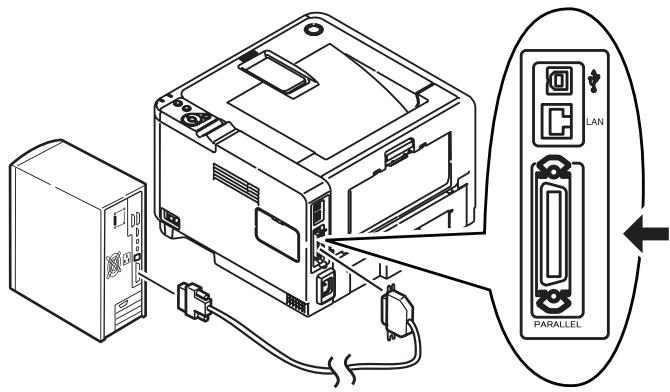

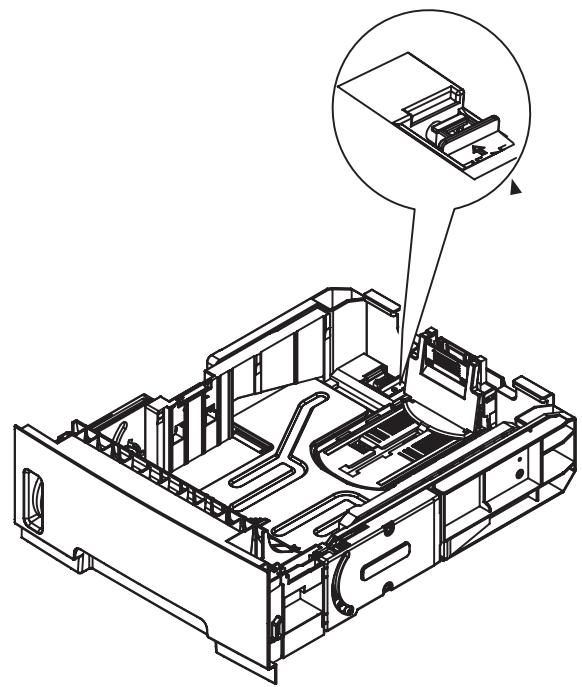

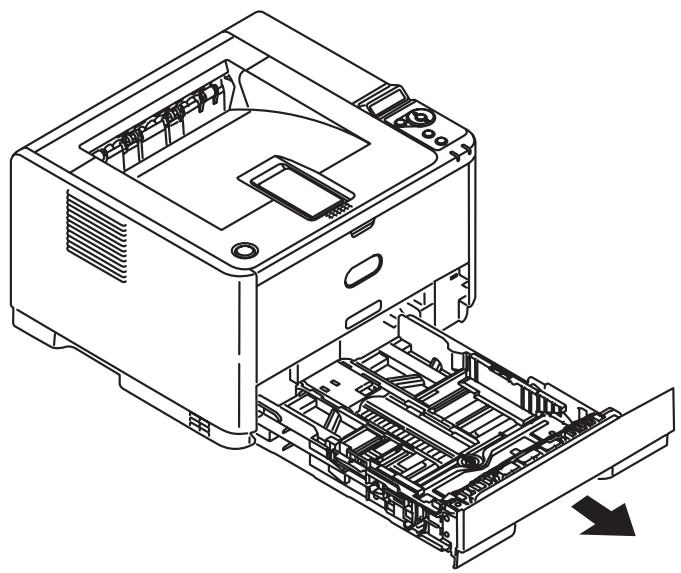

Inspecione o conteúdo da embalagem Prepare o local de instalação . . . . . . . Instale a impressora . . . . . . . . . . . . Prepare o cartucho do cilindro OPC . . Instale o cartucho de toner . . . . . . . . Coloque o papel. . . . . . . . . . . . . . . . Insira o cabo de alimentação. . . . . . . Conexão do computador . . . . . . . . . . Configuração do Windows . . . . . . . . . Configuração do Macintosh . . . . . . . . Assistência ténica e suporte . . . . . . .

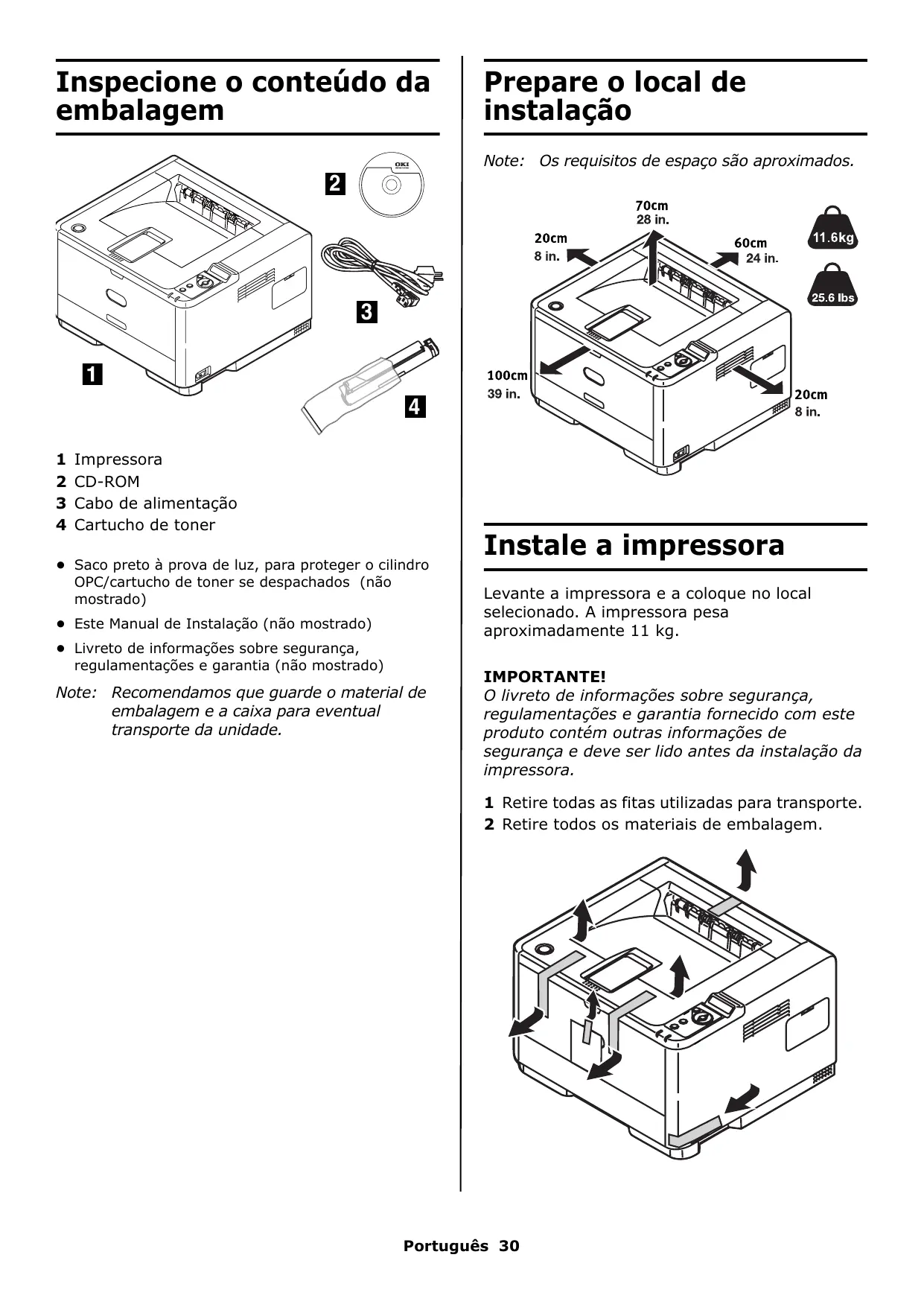

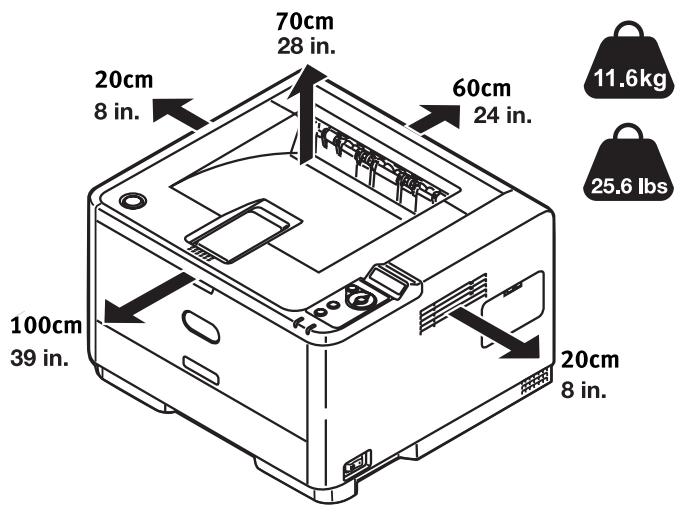

• Mêxico: llame al (525) 263-8780 Español 29 Inspecione o conteúdo da embalagem Prepare o local de instalação Note: Os requisitos de espaço são aproximados.

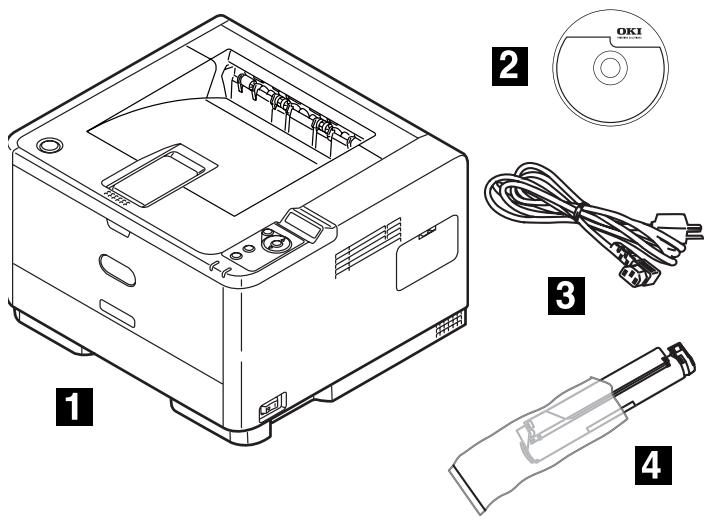

Impressora CD-ROM Cabo de alimentação Cartucho de toner

• Saco preto à prova de luz, para proteger o cilindro OPC/cartucho de toner se despachados (não mostrado)
• Este Manual de Instalação (não mostrado)

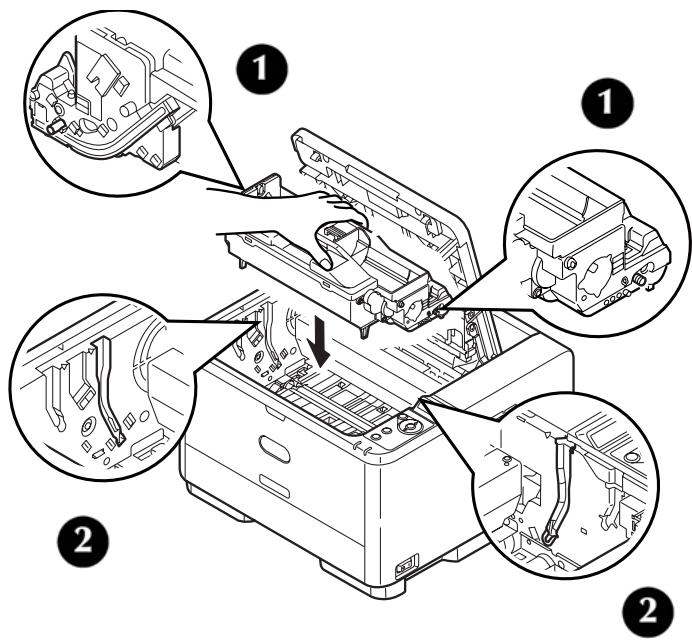

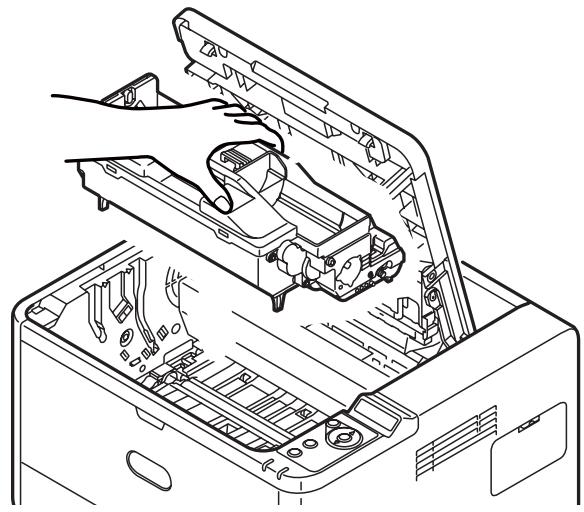

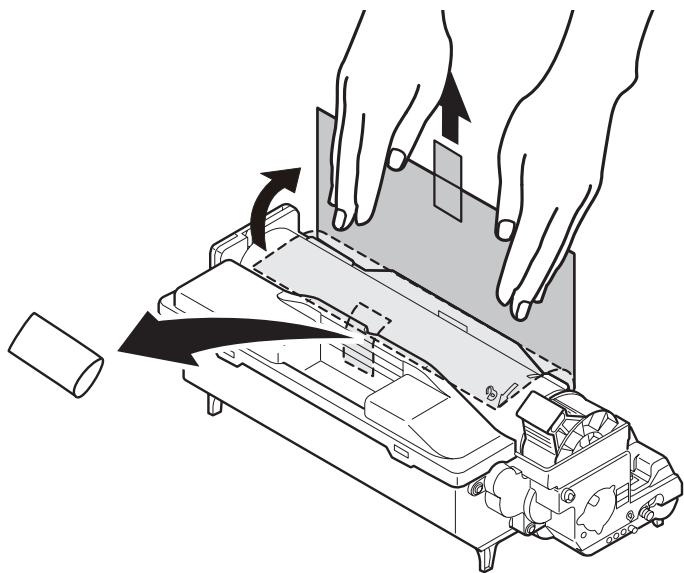

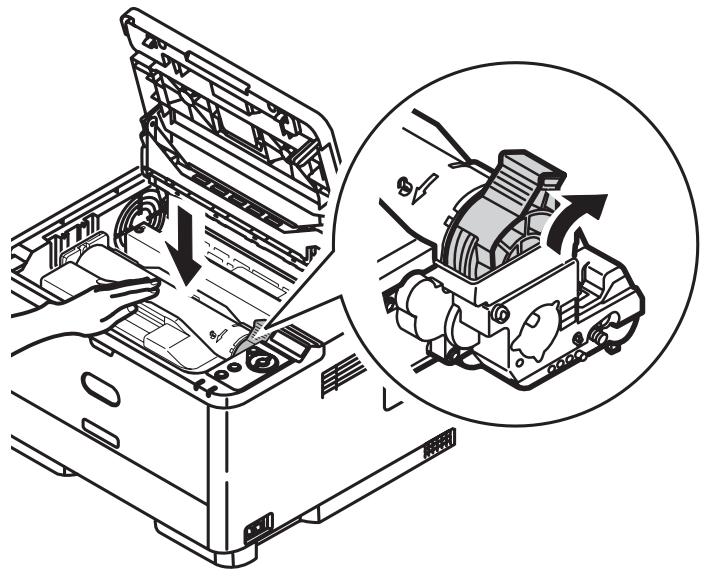

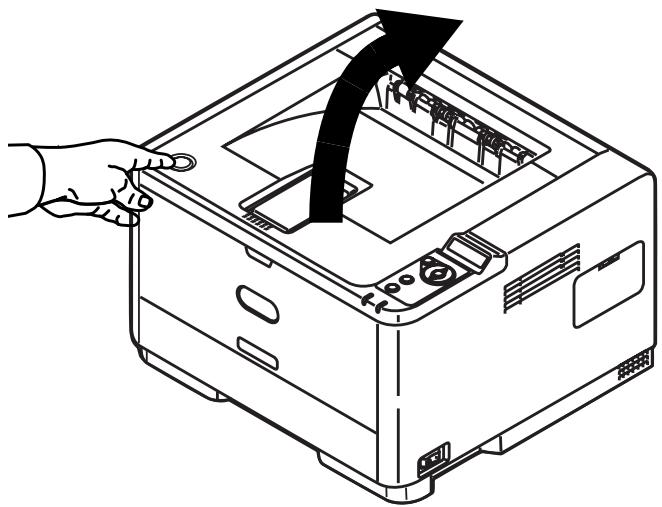

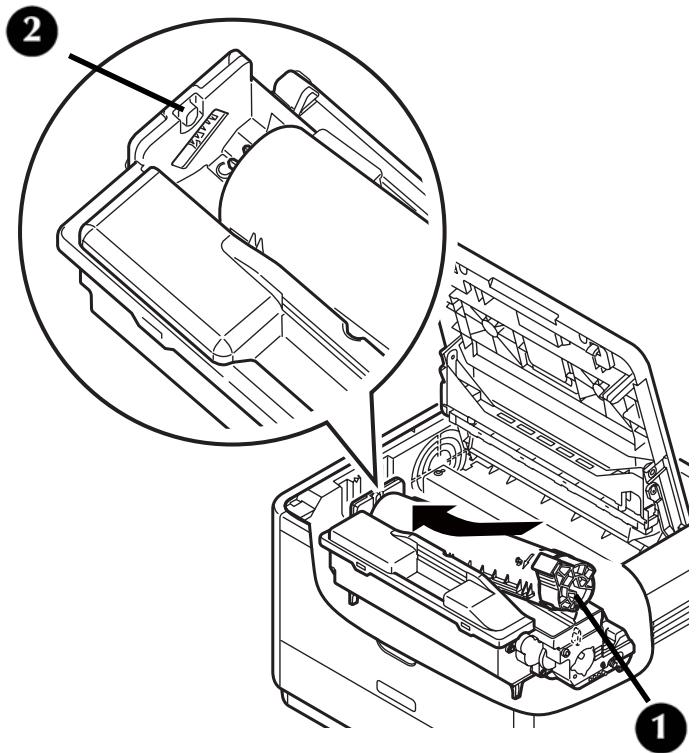

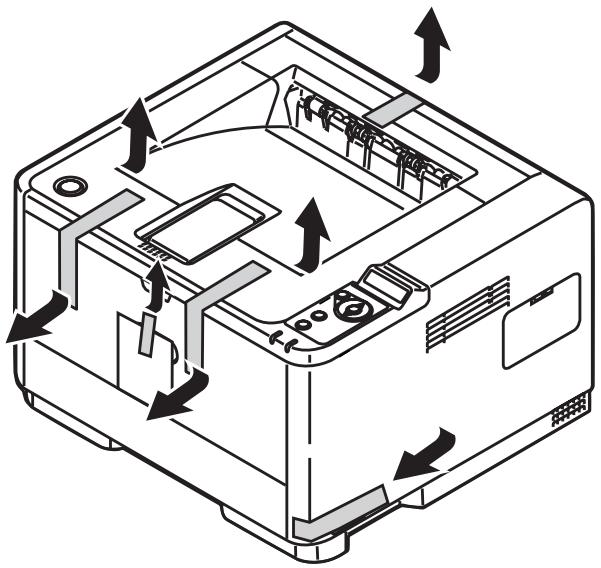

• Livreto de informações sobre segurança, regulamentações e garantia (não mostrado) Note: Recomendamos que guarde o material de embalagem e a caixa para eventual transporte da unidade. Instale a impressora Levante a impressora e a coloque no local selecionado. A impressora pesa aproximadamente 11 kg. IMPORTANTE! O livreto de informações sobre segurança, regulamentações e garantia fornecido com este produto contém outras informações de segurança e deve ser lido antes da instalação da impressora. 1 Retire todas as fitas utilizadas para transporte. 2 Retire todos os materiais de embalagem. Português 30 3 Levante a fita e retire a folha de papel protetora, como ilustrado abaixo. Retire o retentor para transporte e discarte. Prepare o cartucho do cilindro OPC 1 Pressione o botão e levante a tampa superior. 4 Segure o conjunto completo pelo meio e coloque-o na impressora posicionando os pinos (1) em cada extremidade em seus respectivos soquetes situados nas laterais da parte interna da impressora (2) 2 Retire o cartucho do cilindro OPC da impressora. Note: Não exponha o cartucho à luz por mais de cinco minutos. Note: Não toque na superfície verde brilhante na parte inferior do cartucho OPC. Português 31 4 Segure o cartucho com o botão (azul) (1) à direita. Incline ligeiramente o cartucho e insira o lado esquerdo embaixo das elevações (2) no cartucho do cilindro OPC. Instale o cartucho de toner 1 Desembale o cartucho de toner. 2 Agite várias vezes o cartucho no sentido vertical e horizontal para distribuir o toner. 3 Segure o cartucho na posição horizontal e retire lentamente a fita. 5 Abaixe o lado direito, alinhando a ranhura no cartucho de toner com o pino de posicionamento do cilindro OPC (b). Pressione o cartucho de toner completamente para baixo até que se encaixe no lugar. 6 Segurando o cartucho de toner para baixo para que não volte para cima , gire o botão na direção mostrada. Note: A seta no botão deve se alinhar com a seta no cartucho do cilindro OPC (c). 7 Feche a tampa superior. Português 32 enquanto puxa a guia do papel para a posição LGL. Coloque o papel 1 Puxe a bandeja para papel para fora. 2 Ajuste as guias à largura do papel e comprimento do papel. 3 Papéis timbrados devem ser colocados com a face impressa para baixo e a borda superior voltada para a frente da bandeja para papel. Certifique-se de que as guias do papel estejam encostadas no papel e travadas no lugar. Feche a bandeja para papel. Nota: Para papel tamanho ofício, deslize a alavanca de liberação para a esquerda Português 33 impressora e o hub ou roteador Ethernet. Insira o cabo de alimentação Insira o cabo de alimentação. Nota: Não ligue a impressora Conexão USB ATENÇÃO! Certifique-se de usar o cabo de alimentação de 15A CA fornecido com a impressora. O uso de um cabo de alimentação NÃO fornecido com esta impressora ou de uma extensão pode resultar em superaquecimento e colocar em risco a segurança. CUIDADO! Para evitar riscos de incêndios ou de choque, conecte o cabo de alimentação apenas em uma tomada elétrica compatível com a potência da impressora. Não conecte este produto a um sistema de energia ininterrupto (UPS – no-break). Para obter mais informações, entre em contato com a Oki Data pelo número (11)3444-6747 (Grande São Paulo) ou 0800 11-55-77 (Demais localidades) . Conexão do computador Note: Windows USB—Instale o software da impressora ANTES de instalar o cabo USB.See “Instale o software” on page 35. Conecte o cabo USB na porta USB da impressora e na porta USB do computador.Conexão paralela Note: Requer cabo bidirecional (compatível com IEEE 1284) aprovado pelo UL. Conecte o cabo paralelo na porta paralela da impressora e na porta paralela do computador. Os cabos de interface não são fornecidos. Instale o cabo de rede Conecte o cabo de rede entre a porta de rede da Português 34 Instale o software Segundo, Instale o driver Modelos B411dn e B431dn Configuração do Windows Modelos B411dn e B431dn: Instalação do driver em uma rede Primeiro, Imprima a estrutura (mapa) dos menus 1 Insira o CD na unidade de CD-ROM. O CD será executado automaticamente. 2 Selecione o idioma desejado. Clique em Next (Avançar). 3 Se aceitar o contrato de licença, clique em “I Accept” (Aceito). 4 Selecione a guia Driver Setup (Instalação do driver) e, em seguida, clique em Install Driver (Instalar driver). 5 Selecione Network Printer (Impressora de rede). 6 Selecione Directly to the network using TCP/IP (Diretamente na rede usando TCP/IP). 7 Digite o endereço IP (localize o endereço na opção Print Menu Map (Imprimir estrutura dos menus) no menu da rede (Network Menu)] ou selecione Search Address (Procurar endereço) para localizar a impressora na rede. 8 Siga as instruções exibidas na tela. Terceiro, Teste a instalação do driver da impressora Modelo B411dn 1 Clique em Iniciar > Todos os programas > Okidata > Configuration Tool e selecione a Configuration Tool (Ferramenta de Configuração). 2 Clique no ícone da B411 no painel esquerdo. 3 Clique na guia Device Settings (Configurações do dispositivo). 4 Clique no botão Menu Setting (Configuração do menu). 5 Clique em USER MENU (Menu do usuário). 6 Clique em INFORMATION MENU (Menu Informação). 7 Clique no botão EXECUTE (Executar) ao lado de PRINT MENU MAP (Imprimir estrutura dos menus). A estrutura dos menus será impressa. Guarde as folhas para consulta: elas contêm informações necessárias para configurar a impressora na rede. Modelo B431dn 1 Pressione o botão Menu ▲ ou ▼ no painel de controle para selecionar Information Menu (Menu Informações). 2 Pressione o botão OK. 3 Pressione o botão ▲ ou ▼ para selecionar Network (Rede). 4 Pressione o botão OK para imprimir a estrutura dos menus. Guarde as folhas para consulta: elas contêm informações necessárias para configurar a impressora na rede. Modelos B411dn e B431dn Imprima uma página de teste para confirmar se o driver da impressora está instalado corretamente. 1 Na barra de tarefas do Windows, clique em Iniciar/Configurações/Impressoras. 2 Clique com o botão direito do mouse no modelo da impressora e, em seguida clique em Propriedades. 3 Clique no botão Print Test Page (Imprimir página de teste). Reinstale o driver se a instalação tiver falhado. Configuração com um navegador da Internet (opcional) Modelos B411dn e B431dn Se estiver trabalhando em um ambiente habilitado para TCP/IP, é possível usar um navegador da Internet para exibir o status da impressora ou do trabalho de impressão e mudar as configurações em uma página da Web embutida. 1 Abra o navegador de Internet (Microsoft Explorer®/™, Netscape Navigator™ 4.4 ou posterior, Mozilla®, Firefox®). 2 Digite o endereço IP da impressora. [Localize o endereço em Print Menu Map (Imprimir estrutura dos menus) no menu da rede (Network Menu)]. 3 Quando a página da Web aparecer, selecione entre as categorias na lista de menus. Português 35 Modelos B411d e B431d: Instalação do driver para uma configuração de porta USB ou paralela Instale o driver 1 Insira o CD na unidade de CD-ROM. O CD será executado automaticamente. 2 Selecione o idioma desejado. Clique em Next (Avançar). 3 Se aceitar o contrato de licença, clique em “I Agree” (Concordo). 4 Selecione a guia Driver Setup (Instalação do driver) e, em seguida, clique em Install Driver (Instalar driver). 5 Selecione Local Printer (Impressora local). Clique em Next (Avançar). 6 Selecione a porta: USB ou LPT1 (paralela). Clique em Next (Avançar). 7 Selecione o modelo da impressora a ser instalada. Clique em Next (Avançar). 8 Se o modelo B431dn, selecione o tipo de emulação da impressora (PCL ou PS). 9 Siga as instruções exibidas na tela. 10 Cuando termine, haga clic en Finish (Finalizar). Teste a instalação do driver da impressora Imprima uma página de teste para confirmar se o driver da impressora está instalado corretamente. 1 Na barra de tarefas do Windows, clique em Iniciar > Configurações > Impressoras [Impressoras e Faxes]. 2 Clique com o botão direito do mouse no modelo da impressora e, em seguida clique em Propriedades. 3 Clique no botão Print Test Page (Imprimir página de teste). Reinstale o driver se a instalação tiver falhado. Somente modelo B411: Instale a Ferramenta de Configuração 1 Quando o driver tiver sido instalado, o programa de instalação voltará a exibir a tela de menus. 2 Clique em Optional Utilities (Utilitários opcionais). 3 Clique em Install Configuration Tool (Instalar Ferramenta de Configuração). 4 Com a Configuration Tool (Ferramenta de Configuração) destacada, clique em Install (Instalar). 5 Quando a instalação terminar, clique em Close (Fechar). Todos os modelos: completar a instalação Instale os utilitários e downloads Note: É preciso estar conectado à Internet para instalar os downloads da Internet. 1 Selecione Optional Utilities (Utilitários opcionais) ou Internet Downloads (Downloads da Internet) na barra de menus do Programa de Instalação no CD. 2 Clique nos utilitários e downloads que deseja instalar e siga as instruções exibidas na tela. Para mudar o idioma exibido no display O idioma padrão usado pela impressora para exibir mensagens é o inglês. Para alterá-lo: 1 Selecione Optional Utilities>Change the Printer Display Language (Utilitários opcionais > Mudar o idioma do display da impressora) na menus do programa de instalação no CD. 2 Siga as instruções exibidas na tela. Instale o Manual do Usuário 1 Selecione Driver Setup (Instalação do driver) na barra de menus do Programa de Instalação no CD. 2 Clique em Install User’s Guide (Instalar Manual do Usuário). 3 Siga as instruções exibidas na tela para instalar o manual no computador. 4 Para exibir os manuais, clique em Iniciar>Programas>OkiData B411/B431 User Guide. Note: Para abrir o manual eletrônico do usuário, é preciso ter o programa Adobe® Acrobat® Reader 5.0 ou posterior instalado. Ative os opcionais da impressora Se a bandeja de papel opcional estiver instalada, ela deve ser ativada no driver da impressora. 1 Clique em Iniciar > Configurações > Impressoras na barra de tarefas do Windows. 2 Clique com o botão direito do mouse no ícone da impressora e selecione Propriedades. 3 Clique na guia Device Options (Opções do dispositivo). 4 Selecione Lower Cassette (Bandeja inferior). 5 Clique em OK para ativar as configurações. Note: Se memória opcional estiver instalada, siga as instruções de instalação fornecidas com o cartão de memória. Português 36 Configuração do Macintosh® Os drivers da impressora são compatíveis com OS 10.2.8 e posterior. Conecte o cabo 5 Clique duas vezes no ícone do Programa de Instalação. 6 Clique em Multilingual (Multilíngüe). 7 Clique em OSX B400 Series Utilities (Utilitários da Série B400 para OSX). Siga as instruções exibidas na tela. 8 Quando a lista de utilitários aparecer, marque os utilitários que deseja instalar. Uso da página da Internet para configurar a impressora (opcional) Ver “Computer Connection” na página 8 Note: O funcionamento da impressora não é garantido se outro dispositivo compatível com USB estiver conectado ao mesmo tempo que ela. Instale o driver da impressora 1 Ligue a impressora e, em seguida, ligue o computador. 2 Coloque o CD na unidade de CD-ROM. 3 Clique duas vezes no ícone do CD exibido na área de trabalho. 4 Abra a pasta MAC. 5 Abra a pasta OSX. 6 Abra a pasta do programa de instalação do driver. 7 Abra a pasta Multilingual (Multilíngüe). O Programa de Instalação instalará automaticamente o idioma selecionado no sistema operacional. 8 Selecione PCL ou selecione PS (apenas B431). 9 Siga as instruções exibidas na tela. Adicione a impressora 1 Inicie a Print Center (Central de Impressão) ou o Printer Setup Utility (Utilitário de instalação da impressora) ou Print and Fax (Impressão e Fax). 2 Clique em Add (Adicionar). 3 Clique em More Printers (Mais impressoras). 4 Para USB, selecione OKI USB e aia. 5 Para modelos de rede, selecione OKI TCP/IP ou Bonjour no menu suspenso. 6 Digite o endereço IP da impressora (modelos de rede). 7 Saia. Instale os utilitários Se estiver trabalhando em um ambiente habilitado para TCP/IP, é possível usar um navegador da Internet para exibir o status da impressora ou do trabalho de impressão e mudar as configurações em uma página da Web embutida. Digite o endereço IP da impressora [localize o endereço na opção Print Menu Map (Imprimir estrutura de menus), no menu da rede (Network Menu)]. Selecione entre as categorias na lista de menus à esquerda. Note: O recurso de página da Internet só está disponível quando a impressora está conectada à rede. Instale a documentação Note: É necessário ter o Adobe® Acrobat® Reader 5.0 ou posterior para visualizar os manuais. 1 Coloque o CD de instalação do software na unidade de CD-ROM. 2 Clique duas vezes no ícone do CD exibido na área de trabalho. 3 Instale os manuais a partir do diretório raiz. Para carregar o arquivo: arraste o arquivo .pdf para a área de trabalho Para visualizar o arquivo: clique duas vezes nele. Assistência ténica e suporte
• Visite nosso site multilingüe na Web: www.okiprintingsolutions.com
