B411DN - Imprimante OKI - Notice d'utilisation et mode d'emploi gratuit

Marque	OKI
Modèle	B411DN
Type de produit	Imprimante laser monochrome
Poids	Environ 24 lb (10,9 kg)
Alimentation	Cordon d'alimentation de 15 A fourni ; brancher sur une prise électrique appropriée
Consommables	Cartouche de toner et cartouche de tambour d'image
Formats de papier supportés	A4, Legal, etc. (réglage du guide pour format légal)
Connectivité	USB 2.0, Ethernet (RJ-45), Parallèle (IEEE 1284)
Systèmes d'exploitation supportés	Windows (XP/Vista/7/8/10), Mac OS X 10.2.8 et ultérieur
Pilotes d'impression	PCL
Options	Bac inférieur optionnel, mémoire optionnelle
Configuration réseau	Page Web intégrée accessible via l'adresse IP de l'imprimante
Langues d'affichage	Modifiable via l'utilitaire fourni sur CD
Sécurité	Livret Safety, Warranty and Regulatory inclus
Contenu de l'emballage	Imprimante, CD-ROM, cordon d'alimentation, cartouche de toner, guide d'installation, livret sécurité

FOIRE AUX QUESTIONS - B411DN OKI

Comment installer la cartouche de toner ?

Sortez la cartouche de toner de son emballage, secouez-la de gauche à droite pour répartir le toner, retirez le ruban de protection. Inclinez légèrement la cartouche et insérez son côté gauche sous les protubérances de la cartouche de tambour, puis poussez vers le bas pour enclencher. Tournez la poignée pour aligner les flèches. Fermez le capot supérieur.

Comment charger le papier ?

Sortez le bac à papier, réglez les guides selon le format du papier. Pour le format légal, poussez le levier vers la gauche et tirez le guide à la position LGL. Chargez le papier à en-tête face imprimée vers le bas, bord supérieur vers l'avant du bac. Ajustez les guides contre le papier et fermez le bac.

Comment connecter l'imprimante au réseau ?

Branchez un câble réseau dans le port Ethernet de l'imprimante et à votre concentrateur ou routeur. Sous Windows, utilisez l'outil de configuration pour définir l'adresse IP (imprimez la structure des menus via le menu Information pour obtenir l'adresse IP). Sous Mac, ajoutez l'imprimante en sélectionnant OKI TCP/IP ou Bonjour et entrez l'adresse IP.

Comment installer les pilotes sous Windows ?

Insérez le CD-ROM, sélectionnez la langue, acceptez le contrat de licence. Choisissez Driver Setup puis Install Driver. Pour une connexion réseau, sélectionnez Network Printer et entrez l'adresse IP ou recherchez l'imprimante. Pour une connexion locale, sélectionnez Local printer et le port (USB ou LPT1). Suivez les instructions à l'écran.

Comment installer les pilotes sous Mac ?

Insérez le CD-ROM, double-cliquez sur son icône. Ouvrez le dossier MAC > OSX > Driver Installer > Multilingual. L'installateur détecte la langue du système. Sélectionnez PCL (B411) ou PCL/PS (B431). Suivez les instructions. Ensuite, lancez Print Center ou Print Setup Utility, cliquez sur Add, sélectionnez OKI USB ou OKI TCP/IP selon la connexion.

Comment imprimer une page de test ?

Sous Windows, allez dans Démarrer > Paramètres > Imprimantes, cliquez droit sur l'icône de l'imprimante, sélectionnez Propriétés, puis cliquez sur le bouton 'Imprimer une page de test'. Sous Mac, vous pouvez imprimer une page de test via l'utilitaire d'impression.

Comment modifier la langue d'affichage du panneau de commande ?

Insérez le CD-ROM, dans le menu principal, sélectionnez Optional Utilities > Change the Printer Display Language. Suivez les instructions à l'écran pour sélectionner la langue souhaitée.

Comment utiliser la page Web intégrée ?

Assurez-vous que l'imprimante est connectée au réseau. Lancez un navigateur Web (Internet Explorer, Firefox, etc.) et entrez l'adresse IP de l'imprimante (trouvée dans Menu > Information > Print Menu Map). La page Web intégrée permet de consulter l'état de l'imprimante, les travaux d'impression et de modifier les paramètres.

Que faire si l'imprimante ne s'allume pas ?

Vérifiez que le cordon d'alimentation est correctement branché à l'imprimante et à une prise électrique fonctionnelle. Utilisez uniquement le cordon d'alimentation fourni (15 A). Ne branchez pas l'imprimante sur un onduleur. Si le problème persiste, contactez Oki Data au 1-800-OKI-DATA.

Comment entretenir l'imprimante ?

Conservez les matériaux d'emballage pour un éventuel transport. Nettoyez l'extérieur avec un chiffon doux. Ne touchez pas la surface verte de la cartouche de tambour. Suivez les instructions du livret Safety, Warranty and Regulatory. Remplacez les consommables (toner, tambour) comme indiqué dans le guide.

MODE D'EMPLOI B411DN OKI

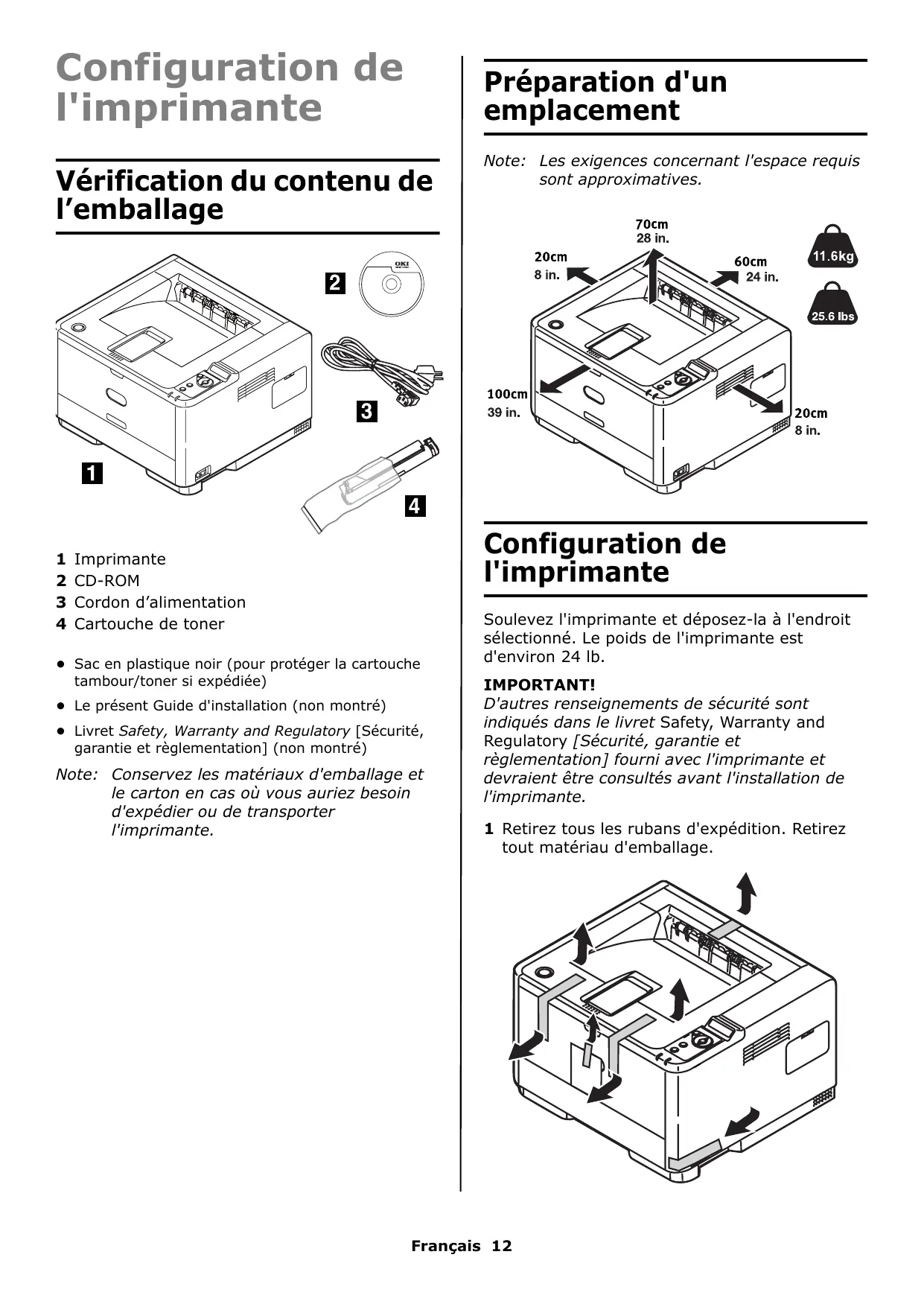

Guide d'installation

Vérification du contenu de l'emballage... 12 Préparation d'un emplacement 12 Configuration de l'imprimante 12 Préparation de la cartouche de tambour d'image 13 Installation de la cartouche de toner... 14 Chargement du papier 15 Installation du cordon d'alimentation... 16 Connexion à l'ordinateur. 16 Installation sous Windows. 17 Installation sous Macintosh. 19 Service et soutien 20

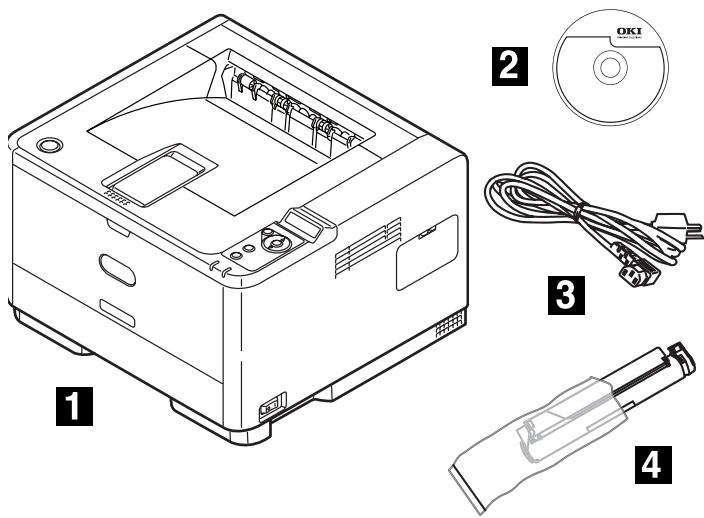

Vérification du contenu de l'emballage

1 Imprimante 2 CD-ROM 3 Cordon d'alimentation 4 Cartouche de toner

• Sac en plastique noir (pour protégé la cartouche tambour/toner si expédée)
• Le présent Guide d'installation (non montré)
• Livret Safety, Warranty and Regulatory [Sécurité, garantie et règlementation]

Note: Conservez les matériaux d'emballage et le carton en cas où vous auriez besoin d'expédier ou de transporter l'imprimante.

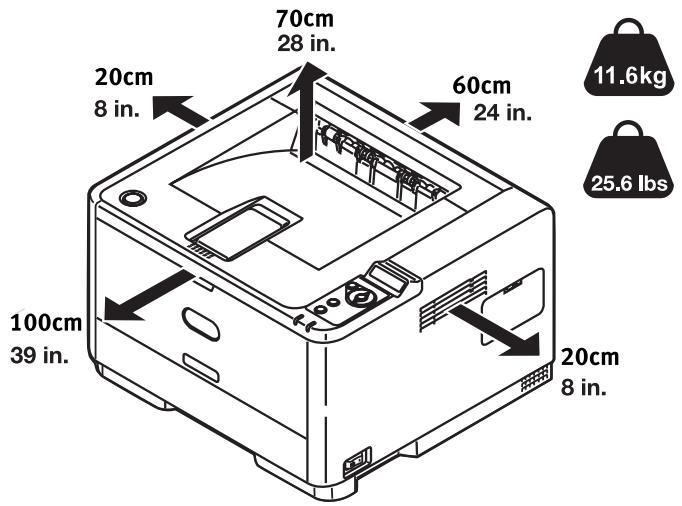

Préparation d'un emplacement

Note : Les exigences concernant l'espace requis sont approximatives.

Configuration de l'imprimante

Soulevez l'imprimante et déposez-la à l'endroit sélectionné. Le poids de l'imprimante est d'environ 24 lb.

Important!

D'autres renseignements de sécurité sont indiqués dans le livre Safety, Warranty and Regulatory [Sécurité, garantie et règlementation] fourni avec l'imprimante et devraient être consultés avant l'installation de l'imprimante.

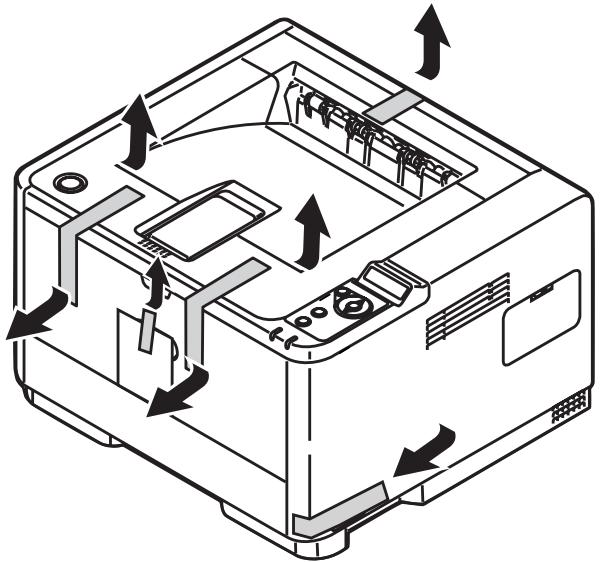

1. Retirez tous les rubans d'expédition. Retirez tout matériel d'emballage.

Préparation de la cartouche de tambour d'image

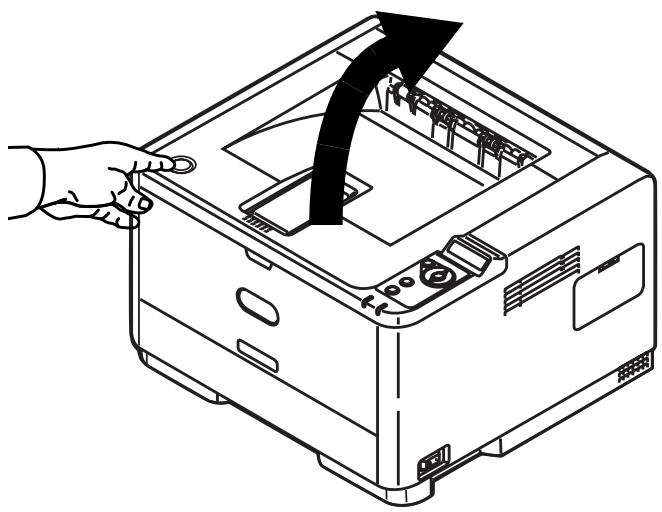

1 Appuyez sur le bouton et soulevez le capot supérieur.

2 Sortez la cartouche de tambour d'image de l'imprimante.

Note: N'exposez pas la cartouche à la lumière pendant plus de cinq minutes.

Note: Ne touchez pas à la surface verte glacée au bas de la cartouche.

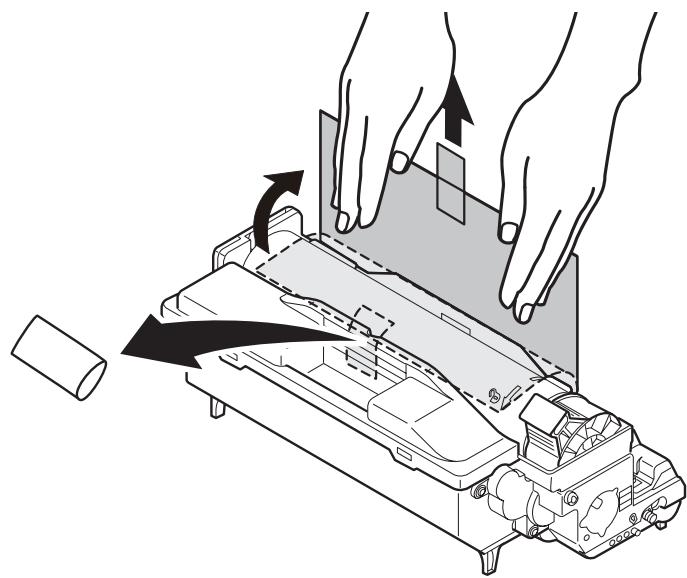

Retirez le ruban, puis tirez la feuille de protection comme montré ci-dessous (a).

Retirez la protection du logement du toner et mettez-la au rebut (b).

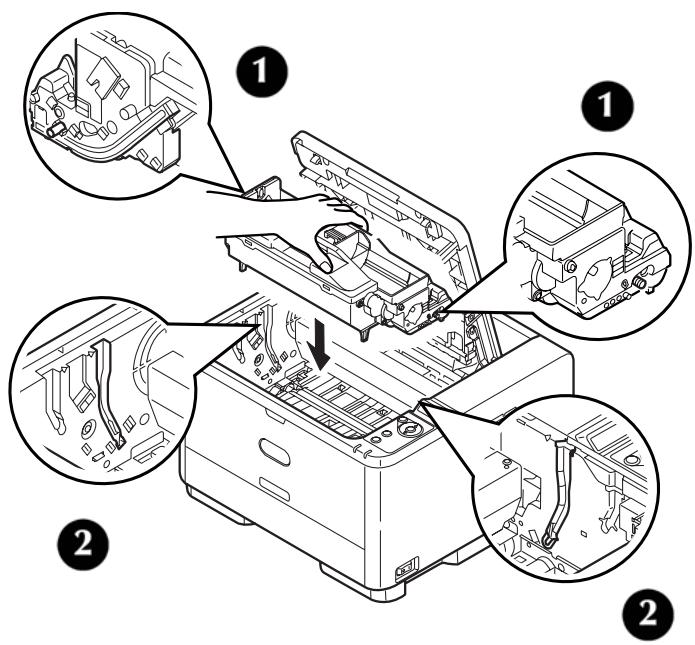

4 Réinstallez la cartouche de tambour d'image dans l'imprimante : insérez-la dans l'imprimante en s'assurant d'insérer les ergots (1) à chacune des extrémités dans leurs fentes de chaque côté de l'imprimante (2).

Installation de la cartouche de toner

1 Sortez la cartouche de toner de son emballage.

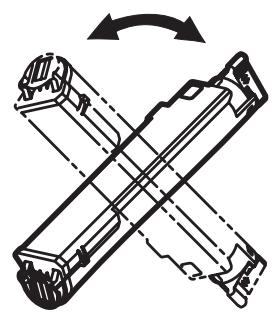

2 Secouez à plusieurs reprises la cartouche de gauche à droite pour répartir le toner dans la cartouche.

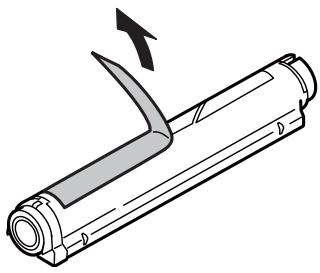

3 Maintenez la cartouche en position horizontale et retirez le ruban.

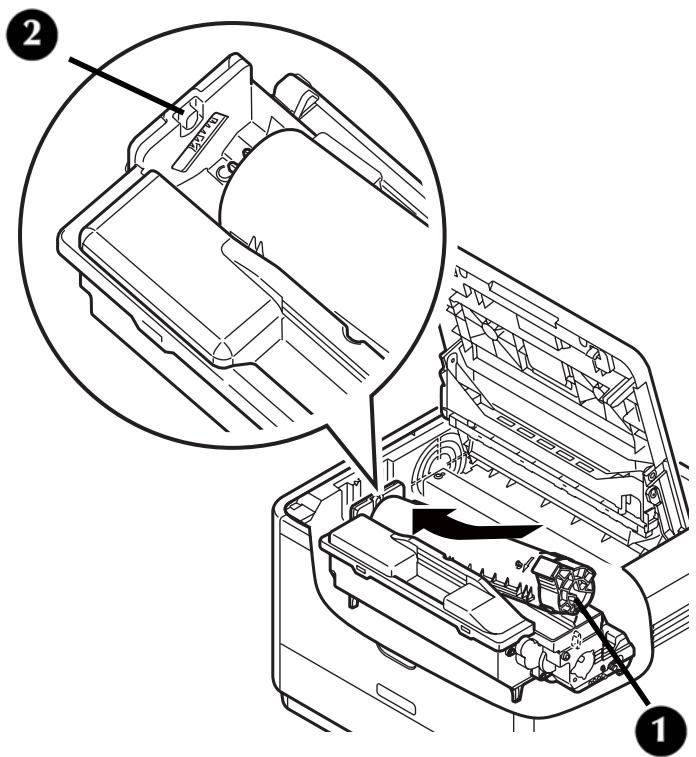

4 Maintenez la cartouche, avec la poignée bleue (1) à droite. Inclinez légèrement la cartouche et insérez son côté gauche sous les

protubérances (2) de la cartouche de tambour d'image.

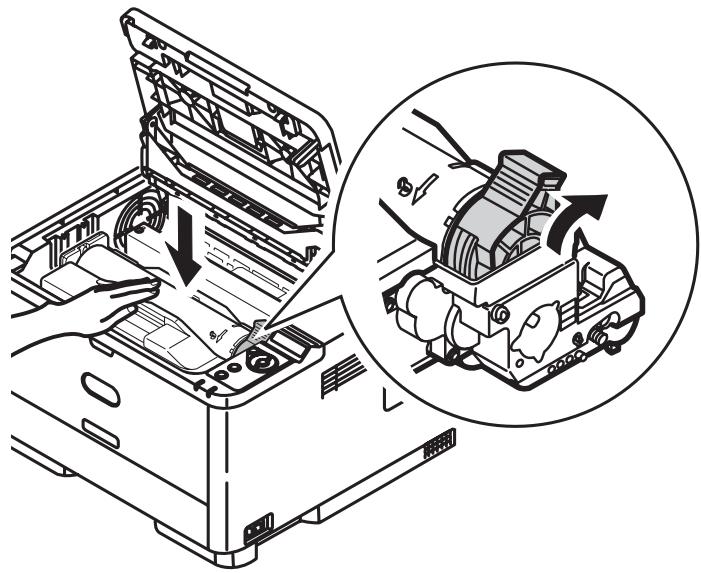

5 Insérez le côté droit de la cartouche en alignant la fente de la cartouche de toner avec la tige sur le tambour d'image (b). Poussez vers le bas sur la cartouche de toner pour l'enclencher en place. 6 Maintenez la cartouche de toner pour ne pas qu'elle ressorte, puis tournez la poignée dans le sens indiqué.

Note : La flèche sur la poignée doit être alignée avec la flèche indiquée sur la cartouche de tambour d'image (c). 7 Fermez le capot supérieur.

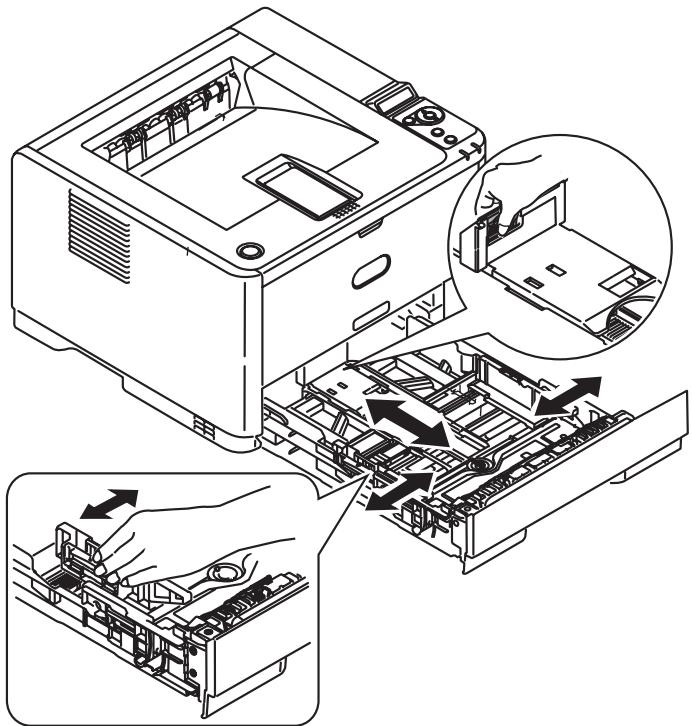

Chargement du papier

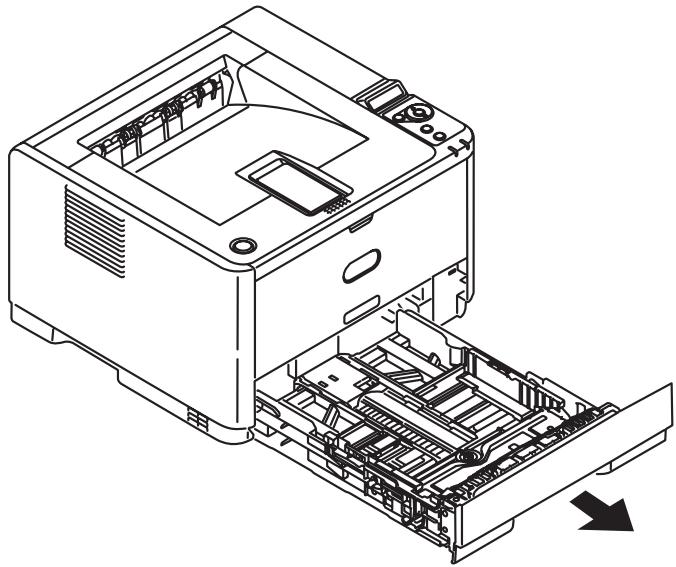

1 Sortez le bac à papier.

2 Réglez les guides pour convenir au format du papier. et à la longueur du papier.

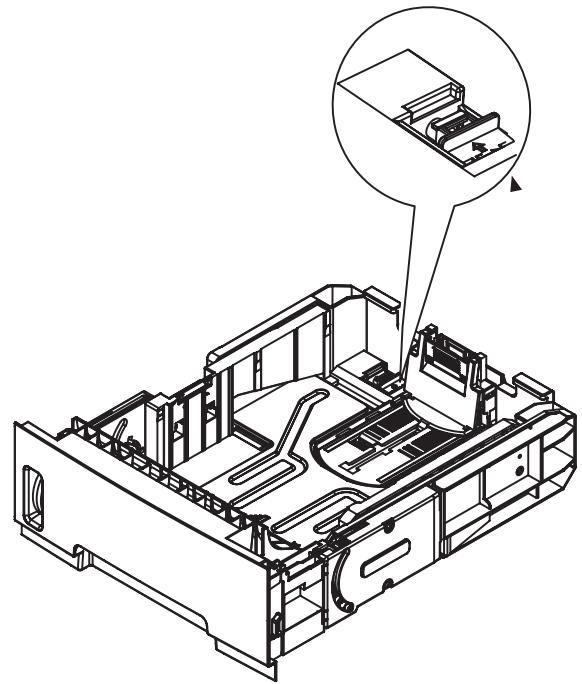

Note: Pour le papier de format légal, coulissez le levier (a) vers la gauche et maintenez-le

en place et tirez le guide-papier pour le placer à la position LGL.

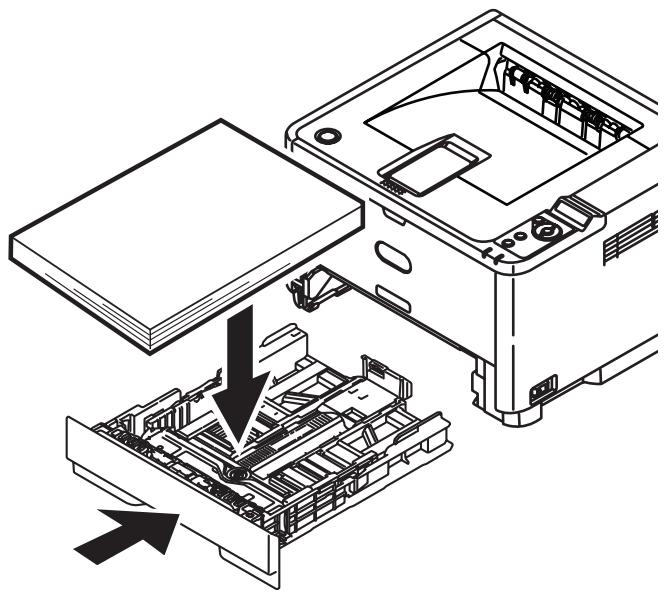

3 Chargez le papier à en-tête face imprimée vers le bas, bord supérieur vers l'avant du bac. Assurez-vous que les guides sont appuyés contre le papier et le maintiennent bien en place. Fermez le bac à papier.

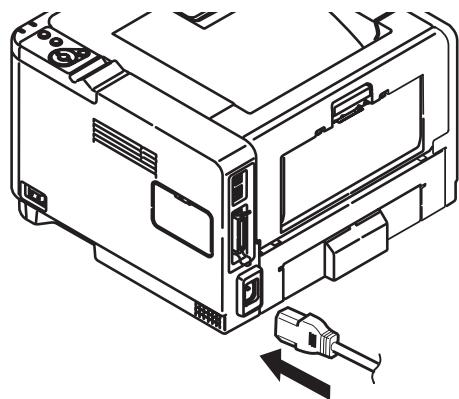

Installation du cordon d'alimentation

Installez le cordon d'alimentation.

Note : Ne mettez l'imprimante sous tension.

Avertissement!

Utilisez uniquement le cordon d'alimentation CA de 15 A fourni avec l'imprimante. L'utilisation d'un cordon AUTRE que celui fourni avec le produit ou d'une rallonge peut entrainer une surchauffe de l'appareil et constituer un danger.

Attention!

Afin de prévenir les risques d'incendie et d'électrocution, branchez le cordon d'alimentation uniquement dans une prise électrique appropriée.

Ne raccordez pas l'appareil à un dispositif d'alimentation sans coupure. Pour plus d'informations, communiquez avec Oki Data au 1 800 OKIDATA ou visitez www.okidata.com.

Connexion à l'ordinateur

Note : Les câbles d'interface ne sont pas fournis.

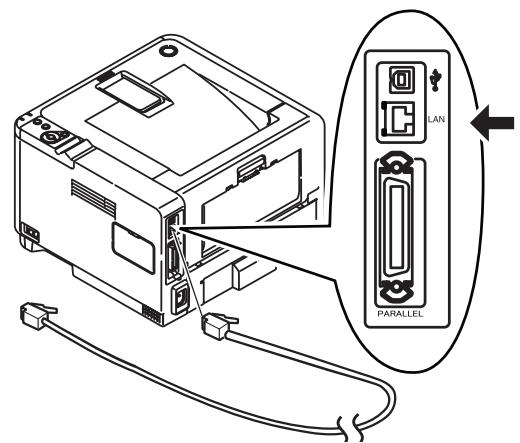

Connexion réseau

Branchez le câble réseau dans le port réseau de l'imprimante et au concentrateur ou routeur

Ethernet.

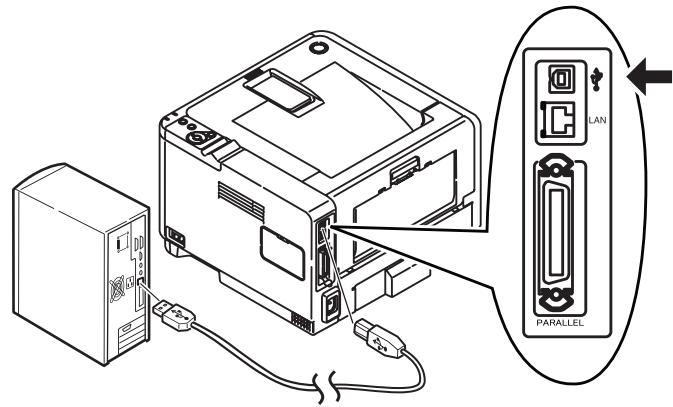

Connexion USB

Note : USB Windows - Installez les logiciels de l'imprimante AVANT d'installer le câble USB. Voir "Installation des logiciels" à la page 17.

Branchez le câble USB dans les ports USB de l'imprimante et de l'ordinateur.

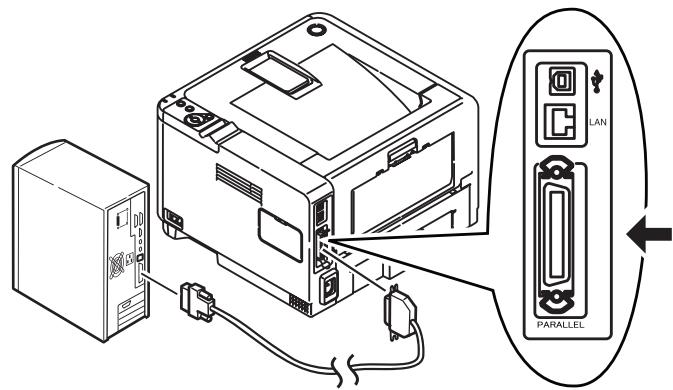

Connexion parallèle

Note: Un câble parallèle bidirectionnel homologué UL (conforme IEEE 1284) est requis.

Branchez le câble parallèle dans les ports parallèles de l'imprimante et de l'ordinateur.

Modèle B411DN

1 Cliquez sur Start [Démarrer] > All Programs [Tous les programmes] > Okidata > Printer Menu Setup Tool [Outil de configuration des menus de l'imprimante], puis Sélectionnez Printer Menu Setup Tool [Outil de configuration des menus de l'imprimante]. 2 Cliquez sur l'icône de B411 dans le panneau gauche. 3 Cliquez sur l'onglet Device Settings (Configurations du dispositif). 4 Cliquez sur le bouton Menu Setting (Configuration du menu). 5 Cliquez sur USER MENU (Menu utilisateur). 6 Cliquez sur INFORMATION MENU (Menu Information). 7 Cliquez sur le bouton EXECUTE (Exécuter) à gauche de PRINT MENU MAP (Imprimer structure des menus).

La liste des menus (Menu Map) s'imprime.

Conservez ces feuilles sous la main : elles contiennent des renseignements dont vous aurez besoin pour configurer l'imprimante sur le réseau.

Modèle B431DN

1 Appuyez sur le bouton Menu ▲ ou ▼ du panneau de commande pour sélectionner Information Menu [Menu Information]. 2 Appuyez sur le bouton OK.

3 Appuyez sur le bouton ▼ ou ▲ pour sélectionner Network [Réseau]. 4 Appuyez sur le bouton OK pour imprimer la liste des paramètres des menus.

Conservez ces feuilles sous la main : elles contiennent des renseignements dont vous aurez besoin pour configurer l'imprimante sur le réseau.

Modèles B411DN et B431DN

1 Insérez le CD dans l'unité CD-ROM. Le CD est lancé automatiquement. 2 Sélectionnez la langue d'installation. Cliquez sur Next (Suivant). 3 Si vous acceptez le contrat de licence, cliquez sur I Agree [J'accepte]. 4 Sélectionnez Driver Setup [Installation du pilote], puis cliquez sur Install Driver [Installer le pilote]. 5 Sélectionnez Network Printer [Imprimante réseau]. 6 Sélectionnez Directly to the network using TCP/IP [Directement au réseau en utilisant TCP/IP]. 7 Entrez l'adresse IP de l'imprimante (l'adresse IP est indiquée dans l'options Print Menu Map [Imprimer mapper menu] du Network Menu [Menu Réseau]) ou sélectionnez Search Address [Recherche l'adresse] pour localiser l'imprimante sur le réseau. 8 Observez les directives à l'écran.

Modèles B411DN et B431DN

Afin de s'assurer que le pilote d'imprimante a bien été installé, imprimez une page de test :

1 Dans la barre des tâches de Windows, cliquez sur Start [Démarrer] > Settings [Paramètres] > Printers [Imprimantes]. 2 Cliquez avec le bouton droit de la souris sur l'icone de l'imprimante, puis sélectionnez Properties [Propriétés]. 3 Cliquez sur le bouton Print Test Page [Imprimer une page de test]. Réinstallez le pilote en cas de problème.

Modèles B411DN et B431DN

Si vous œuvrez dans un environnement TCP/IP, vous pouvez utiliser un navigateur Web pour afficher l'état de l'imprimante ou les travaux d'impression ainsi que modifier des

paramètres par l'entremise d'une page Web intégrée.

1 Lancez votre navigateur Web (Microsoft Explorer®/MC, Netscape Navigator™ 4.4 ou version ultérieure, Mozilla® ou Firefox®). 2 Entrez l'adresse IP de l'imprimante. (L'adresse IP est indiquée dans l'options Print Menu Map [Imprimer compte menu] du Network Menu [Menu Réseau].) 3 Lorsque la page Web s'affiche, sélectionnez parmi les catégories affichées.

Installation du pilote

1 Insérez le CD dans l'unité CD-ROM. Le CD est lancé automatiquement. 2 Sélectionnez la langue d'installation. Cliquez sur Next (Suivant). 3 Si vous acceptez le contrat de licence, cliquez sur I Agree [J'accepte]. 4 Sélectionnez Driver Setup [Installation du pilote], puis cliquez sur Install Driver [Installer le pilote]. 5 Sélectionnez Local printer [Imprimante locale]. Cliquez sur Next (Suivant). 6 Sélectionnez le port : USB ou LPT1 (parallèle). Cliquez sur Next (Suivant). 7 Sélectionnez votre modèle d'imprimante. Cliquez sur Next (Suivant). 8 Si le modèle de l'imprimante est B431dn, sélectionnez le type d'emulation d'imprimante (PCL ou PS). 9 Observez les directives à l'écran. 10 Lorsque terminé, cliquez sur Finish (Terminer).

Essai du pilote d'imprimante

Afin de s'assurer que le pilote d'imprimante a bien été installé, imprimez une page de test :

1 Dans la barre des tâches de Windows, cliquez sur Start [Démarrer] > Settings [Paramètres] > Printers [Imprimantes] ou Printers and Faxes [Imprimantes et télécopieurs]. 2 Cliquez avec le bouton droit de la souris sur l'icone de l'imprimante, puis sélectionnez Properties [Propriétés]. 3 Cliquez sur le bouton Print Test Page [Imprimer une page de test]. Réinstallez le pilote en cas de problème.

Modèle B411 seulement : installation de l'outil de configuration

1 Une fois le pilote installé, le programme d'installation revient à l'écran du menu. 2 Cliquez sur Optional Utilities (Utilitaires en option). 3 Cliquez sur Install Configuration Tool (Installer l'outil de configuration). 4 Avec Configuration Tool (Outil de configuration) en surbrillance, cliquez sur Install (Installer). 5 Une fois l'installation terminée, cliquez sur Close (Fermer).

Installation des utilisateurs et téléchargements

Note : Un accès à Internet est requis pour effectuer les téléchargements.

1 Sélectionnez Optional Utilities [Utilitaires optionnels] ou Internet Downloads [Téléchargements Internet] dans la barre de menus du CD. 2 Cliquez sur les utilisaires et les téléchargesments que vous désirez installer, puis observez les directives à l'écran.

Pour modifier la langue d'affichage

La langue d'affichage par défaut utilisée pour l'affichage des messages sur le panneau de commande de l'imprimante est l'anglais. Pour la modifier, effectuez ce qui suit :

1. Sélectionnez Optional Utilities [Utilitaires optionnels] > Change the Printer Display Language [Modifier la langue d'affichage de l'imprimante] dans la barre de menus du CD. 2. Observez les directives à l'écran.

Installation du guide de l'utilisateur

1 Sélectionnez Driver Setup [Installation du pilote] dans la barre de menus du CD. 2 Cliquez sur Install User's Guide [Installer le Guide de l'utilisateur]. 3 Observez les directives à l'écran pour installer le Guide sur votre ordinateur. 4 Pour consulter le Guide, cliquez sur Start [Démarrer] > Programs [Programmes] > OkiData B410d/B410dn/B420dn/B430dn User Guide [Guide de l'utilisateur B410d/B410dn/B420dn/B430dn OkiData].

Note: Pour accéder au Guide de l'utilisateur en ligne, la version 5.0 ou une version ultérieure d'Acrobat Reader d'Adobe doit être installée.

Activation des options de l'imprimante

Si un bac à papier optionnel a été installé, celui-ci doit être activé dans le pilote d'imprimante.

1 Cliquez sur Start [Démarrer] > Settings [Paramètres] > Printers [Imprimantes] dans la barre des tâches de Windows. 2 Cliquez avec le bouton droit de la souris sur l'icône de l'imprimante, puis sélectionnez Properties [Propriétés]. 3 Cliquez sur l'onglet Device Options [Options du périphérique]. 4 Cochez la case Lower Cassette [Bac inférieur]. 5 Cliquez sur OK pour activer les paramètres.

Note: Lorsque de la mémoire optionnelle est installée, observez les directives d'installation fournies avec la carte mémoire.

Installation sous macintosh

Les pilotes d'imprimante prennent en charge OS 10.2.8 et les versions ultérieures.

Connexion du câble

Voyez « Computer Connection » à la page 8.

Note: Le fonctionnement de l'imprimante n'est pas garanti si un autre périphérique compatible USB est connecté en même temps avec l'imprimante.

Installation du pilote d'imprimante

1 Mettez sous tension l'imprimante, puis l'ordinateur. 2 Insérez le CD dans l'unité CD-ROM. 3 Double-cliquez sur l'icône de CD qui figure sur le bureau. 4 Ouvrez le dossier MAC. 5 Ouvrez le dossier OSX. 6 Ouvrez le dossier Driver Installer [Installateur de pilotes]. 7 Ouvrez le dossier Multilingual [Multilingual]. L'Installateur effectuera automatiquement l'installation du pilote en fonction de la langue sélectionnée dans le système d'exploitation de l'ordinateur.

8 Sélectionnez PCL ou PS (B431 seulement). 9 Observez les directives à l'écran.

Ajout de l'imprimante

1 Lancez Print Center [Centre d'impression] ou Print Setup Utility [Utilitaire de configuration d'impression] ou Print and Fax [Imprimer et télécopie]. 2 Cliquez sur Add [Ajouter]. 3 Cliquez sur More Printers [Autres imprimantes]. 4 Pour USB, Sélectionnez OKI USB et quittez. 5 Pour modèles réseau, Sélectionnez OKI USB, OKI TCP/IP ou Bonjour dans le menu déroulant. 6 Entrez l'adresse IP de l'imprimante (modèles réseau). 7 Quittez.

Installation des utilitaires

1 Insérez le CD dans l'unité CD-ROM. 2 Double-cliquez sur l'icône de CD qui figure sur le bureau. 3 Ouvrez le dossier MAC. 4 Double-cliquez sur l'icône OSX. 5 Double-cliquez sur Utility Installer [Installateur d'utilitaires]. 6 Cliquez sur Multilingual [Multilingue]. 7 Cliquez sur OSX B400 Series Utilities [Utilitaires OSX pour la série B400]. Observez les directives à l'écran. 8 Une fois la liste des utilisaires affichée, cochez les utilisaires à installer.

Utilisation de la page web intégrée pour configurer l'imprimante (optionnel)

Si vous œuvrez dans un environnement TCP/IP, vous pouvez utiliser un navigateur Web pour afficher l'objet de l'imprimante ou les travaux d'impression ainsi que modifier des paramètres par l'entremise d'une page Web intégrée. Entrez l'adresse IP de l'imprimante (l'adresse IP est indiquée dans l'options Print Menu Map [Imprimer mapperpe menu] du Network Menu [Menu Réseau]). Sélectionnez parmi les catégories affichées dans la liste à gauche.

Note: Cette page est accessible uniquement lorsque l'imprimante est raccordée à un réseau.

Installation de la documentation

Note: La version 5.0 ou une version ultérieure d'Acrobat® Reader d'Adobe® est requise pour consulter les guides.

1. Insérez le CD dans l'unité CD-ROM. 2. Double-cliquez sur l'icône de CD qui figure sur le bureau. 3. Installez les guides depuis le réseau racine. Pour charger un guide : glissez le fichier PDF sur le bureau.

Pour le consulter, double-cliquez dessus.

Offert 24 heures sur 24, 7 jours sur 7

• Visitez notre site Web multilingue: www.okiprintingsolutions.com
• Composez le 1-800-OKI-DATA (1-800-654-3282).
