P74080-em-F5U209-man_9-02.qxd 9/19/02 3:06 PM Page 20 P74080-em-F5U209-man_9-02.qxd 9/19/02 3:06 PM Page 1 INTRODUÇÃO A caixa da unidade externa USB 2.0 de alta velocidade (a unidade externa) é uma unidade de armazenamento compacta portátil que integra o interface de alta velocidade USB 2.0 (Universal Serial Bus 2.0). A unidade externa fornece uma forma simples e rápida para adicionar mais espaço de armazenamento ao computador. A função de plug-and-play oferece uma grande comodidade no trabalho, pode ligar facilmente a unidade externa através do interface USB e pode ainda ser desligada e ligada com o computador em funcionamento. Nota: Para permitir o modo USB 2.0 de alta velocidade (480 Mbps), o computador tem de estar equipado com portas USB 2.0 integradas ou uma placa adaptadora USB 2.0.

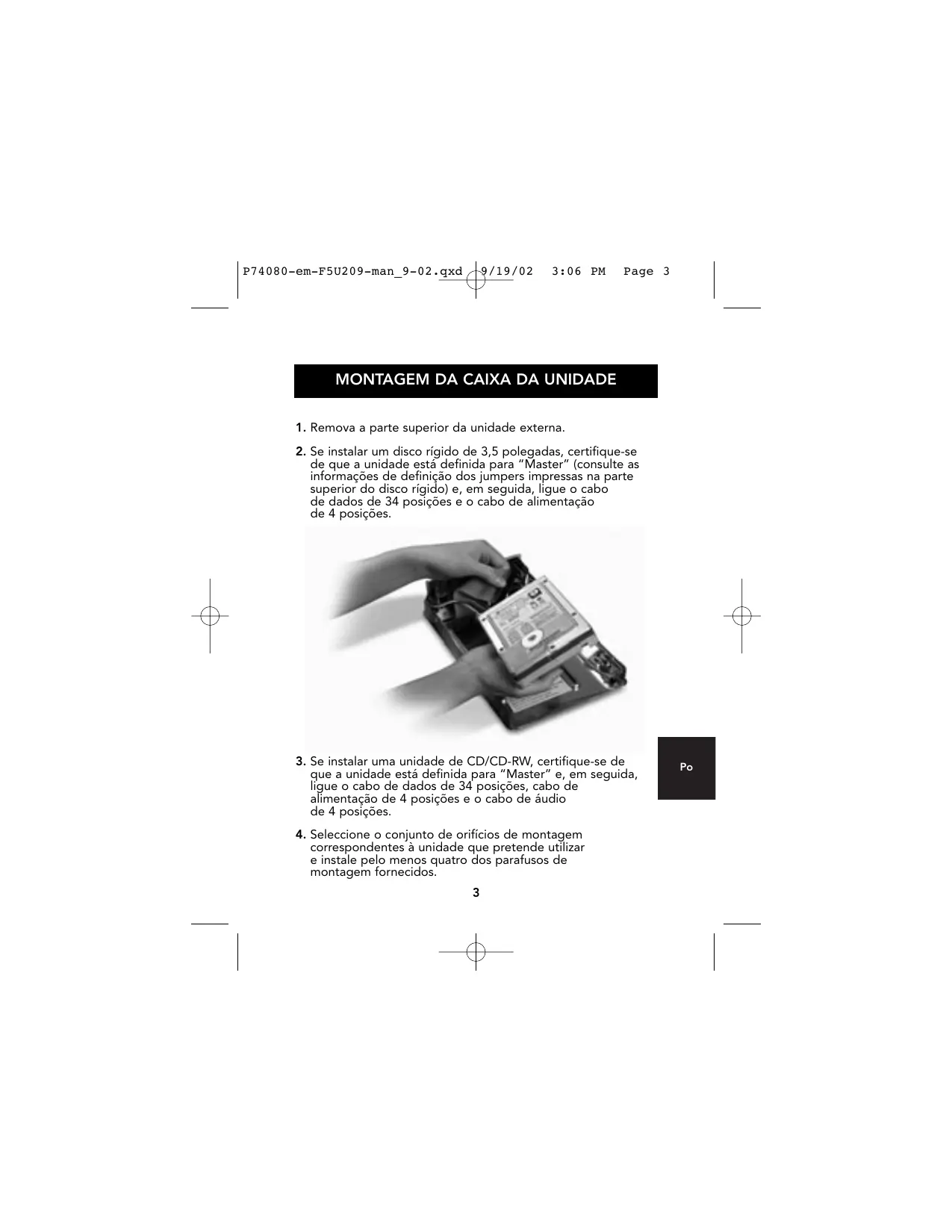

MONTAGEM DA CAIXA DA UNIDADE

1. Remova a parte superior da unidade externa.

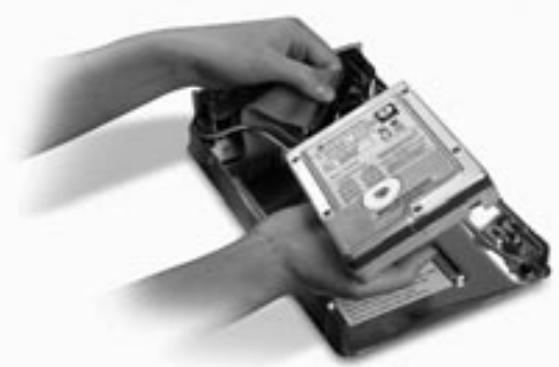

2. Se instalar um disco rígido de 3,5 polegadas, certifique-se

de que a unidade está definida para “Master” (consulte as informações de definição dos jumpers impressas na parte superior do disco rígido) e, em seguida, ligue o cabo de dados de 34 posições e o cabo de alimentação de 4 posições.

3. Se instalar uma unidade de CD/CD-RW, certifique-se de

que a unidade está definida para “Master” e, em seguida, ligue o cabo de dados de 34 posições, cabo de alimentação de 4 posições e o cabo de áudio de 4 posições.

4. Seleccione o conjunto de orifícios de montagem

correspondentes à unidade que pretende utilizar e instale pelo menos quatro dos parafusos de montagem fornecidos.

Nota: Existem quatro parafusos de rosca fina e quatro parafusos de rosca normal no kit da caixa da unidade externa de alta velocidade. Certifique-se de que os parafusos correspondem aos orifícios de montagem da unidade. Não tente aparafusar à força um parafuso de rosca normal num orifício de montagem de rosca fina.

MONTAGEM DA CAIXA DA UNIDADE

6. Encaixe a primeira calha lateral à volta da margem

frontal da unidade externa e pressione a caixa contra os seis orifícios de montagem rectangulares existentes na parte lateral.

7. Se instalar um disco rígido, é necessário instalar o painel

frontal. Insira as patilhas de um lado do painel frontal nos orifícios de montagem na calha lateral instalada.

8. Insira as patilhas de montagem na extremidade livre do

painel frontal na segunda calha lateral e encaixe a calha lateral na parte frontal da unidade externa.

9. Pressione a calha contra os seis orifícios de montagem

rectangulares existente na parte lateral da unidade externa para terminar a instalação. Nota importante: Se utilizar o Windows 98 ou 98 SE, NÃO ligue a unidade externa ao computador sem completar a instalação dos controladores.

11. Ligue o conector rectangular do cabo USB a uma porta USB

2.0 de alta velocidade no computador ou no hub 2.0 de

alta velocidade. Pode também ligar o cabo a uma porta USB 1.1 de velocidade total no computador ou no hub USB

1.1 de velocidade total.

Nota: Quando ligado a uma porta USB 1.1 de velocidade total, a largura de banda USB máxima será de 12 Mbps.

12. Ligue o cabo de alimentação CA ao conector de

alimentação existente no painel posterior da unidade externa e a uma tomada de parede CA.

13. Ligue a unidade.

14. Vá para a secção Instalação de controladores.

INSTALAÇÃO DE CONTROLADORES

1. Insira o CD de instalação na unidade de CD-ROM.

2. Abra o CD de instalação.

3. Execute o “TPPINST.EXE” para instalar os controladores da

unidade externa USB 2.0.

4. Aparece a caixa de diálogo do programa de instalação. Faça

clique em “Seguinte”.

5. Seleccione “Completa” e faça clique em “Seguinte”.

6. Pode ligar a unidade externa ao computador.

7. O Windows detecta o “Adaptador de armazenamento USB”

e termina a instalação dos controladores do dispositivo necessários.

8. Se a nova unidade já tiver partições, aparecerá na janela “O

Meu Computador” como um “Disco amovível”. Nota: Se não seleccionar a opção de disco amovível na janela Definições do Gestor de dispositivos, a nova unidade aparecerá como um disco fixo standard do Windows.

INSTALAÇÃO DE CONTROLADORES

Nota: Se a nova unidade não aparecer em O Meu Computador, pode necessitar de dividir e formatar a unidade. Consulte a secção “Formatar a unidade externa USB 2.0” para preparar o disco rígido USB 2.0. Um ícone verde “Desligar ou ejectar hardware” aparece no tabuleiro do sistema. Windows Me/2000/XP

1. Se estiver a ligar a unidade externa do computador pela

primeira vez, o Windows detectará o “Dispositivo de armazenamento USB 2.0” e instalará o controlador da classe de dispositivos de armazenamento de massa USB integrado no Windows.

2. A nova unidade aparecerá na janela “O Meu Computador”

como um “Disco USB”.

Nota: Se a nova unidade não aparecer em O Meu Computador, pode necessitar de dividir e formatar a unidade. Consulte a secção “Dividir a unidade externa USB 2.0” para preparar o disco rígido USB 2.0.

P74080-em-F5U209-man_9-02.qxd 9/19/02 3:06 PM Page 10

REMOÇÃO SEGURA DO DISCO

1. Faça clique no ícone verde em “Desligar ou ejectar

hardware” no tabuleiro do sistema e seleccione o dispositivo que pretende remover.

2. Quando o sistema pedir “Pode remover este dispositivo com

segurança”, desligue o cabo USB da porta USB do computador. Windows Me/2000/XP

1. Faça clique duas vezes no ícone “Desligar ou ejectar

hardware” no tabuleiro do sistema.

2. Seleccione “Dispositivo de armazenamento de massa USB” e

faça clique em “Parar”.

3. Seleccione a unidade externa USB 2.0 que pretende desligar

e faça clique novamente em “Parar”.

4. Quando o sistema pedir “Pode remover este dispositivo com

segurança”, desligue o cabo USB da porta USB do computador.

FORMATAÇÃO DA UNIDADE EXTERNA USB 2.0

1. Faça clique em “Iniciar” e seleccione “Definições”.

2. Seleccione “Painel de controlo”.

3. Faça clique duas vezes em “Sistema” e, em seguida, em

“Gestor de dispositivos”.

4. Aparece o ecrã seguinte.

FORMATAÇÃO DA UNIDADE EXTERNA USB 2.0

5. Seleccione “Unidades de disco”. O novo disco rígido

aparece na lista de discos rígidos (neste caso, “Toshiba 1924FCV”).

6. Faça clique duas vezes na entrada do disco rígido.

Seleccione “Definições”. Aparece o ecrã seguinte.

7. Certifique-se de que seleccionou as caixas “Desligar”,

“Sincronizar transferência de dados”, “Amovível” e “Unidade 13 int”. Depois de fazer estas alterações, será necessário reiniciar o computador.

8. Depois de reiniciar o Windows, aparece um ícone “Disco

amovível” na janela “O Meu Computador”.

9. Faça clique com o botão direito no ícone “Disco amovível” e

seleccione “Formatar” na lista pendente.

10. O disco rígido amovível já está pronto a utilizar.

Nota: A utilização deste método para formatar o disco rígido amovível resulta numa partição igual ao tamanho máximo do disco rígido.

P74080-em-F5U209-man_9-02.qxd 9/19/02 3:06 PM Page 13

FORMATAÇÃO DA UNIDADE EXTERNA USB 2.0

Método DOS (Recomendado apenas para os utilizadores avançados)

1. Faça clique em “Iniciar” e seleccione “Programas”.

2. Na linha de comandos DOS, digite “FDISK” e prima “Enter”.

Nota: Se o utilitário FDISK terminar sem exibir uma mensagem de erro, saia do Windows e desligue a unidade externa. Reinicie o computador. Quando reiniciar o Windows, volte a ligar a unidade externa e volte ao passo 1.

3. No ecrã de abertura FDISK, responda à questão: “Do you

want to enable large disk support? (Deseja activar o suporte de discos grandes?)” Introduza “Y(S)” se quiser criar uma partição superior a 2 GB. Introduza “N(N)” se quiser criar uma partição inferior a 2 GB.

4. Aparece o ecrã “Opções” do FDISK. Seleccione a opção 5,

“Change Current Fixed Disk (Alterar o disco fixo actual)”. Seleccione o novo disco na lista de unidades disponíveis.

FORMATAÇÃO DA UNIDADE EXTERNA USB 2.0

IMPORTANTE Certifique-se de que seleccionou a opção 5 e altere o “Current Fixed Disk (Disco fixo actual)” de “Disk 1 (Disco 1)” para o número do disco atribuído à unidade externa. Se o computador estiver equipado apenas com uma unidade interna, a nova unidade externa será identificada como “Disk 2 (Disco 2)”. Se o computador estiver equipado com duas unidades de disco internas, a nova unidade externa será identificada como “Disk 3 (Disco 3)”. O incumprimento deste procedimento resultará na perda de todos os dados do disco rígido interno principal.

6. Nos passos seguintes, tem de especificar se quer criar uma

partição igual ao tamanho máximo da unidade de disco externa ou se quer criar várias partições.

7. Depois de completar o procedimento de partição de discos,

saia do FDISK e reinicie o Windows. Tem de formatar qualquer nova unidade criada através do procedimento de partição de discos com o utilitário de formatação de discos do Windows. Partição no Windows 2000/XP

1. Para dividir o disco rígido USB 2.0 no Windows 2000, ligue a

unidade externa USB 2.0, faça clique em “Iniciar”, seleccione “Definições” e, em seguida, “Painel de controlo”. Faça clique no ícone “Ferramentas administrativas” e faça clique duas vezes no ícone “Gestão do computador”. Verá o ecrã na página seguinte. Nota: No Windows XP, faça clique em “Iniciar”, seleccione “Painel de controlo”, faça clique no ícone “Desempenho & Manutenção”, no ícone “Ferramentas administrativas” e no ícone “Gestão do computador”.

FORMATAÇÃO DA UNIDADE EXTERNA USB 2.0

Nota: Se estiver a ver o Painel de controlo no modo clássico, avance directamente para as “Ferramentas administrativas”.

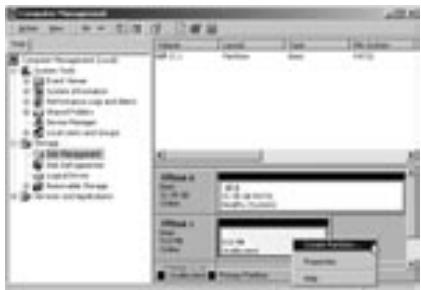

2. Faça clique em “Gestão de discos”. Todas as unidades de

disco ligadas aparece no canto inferior direito da janela “Gestão do computador”. As informações relacionadas com o estado de cada uma das unidades de disco aparecerá nesta janela. Faça clique com o botão direito do rato na barra de estado da nova unidade externa para criar ou eliminar novas partições e/ou formatar uma partição existente. Nota: Quando criar uma nova partição, um “Assistente Nova Partição” abre-se e orienta-o na configuração. Formatará também a unidade.

3. Assim que completar o procedimento de formatação e

partição de discos, a nova unidade externa está pronta para utilização.
